TOYOTA PRIUS PLUS 2019 Bruksanvisningar (in Swedish)

451

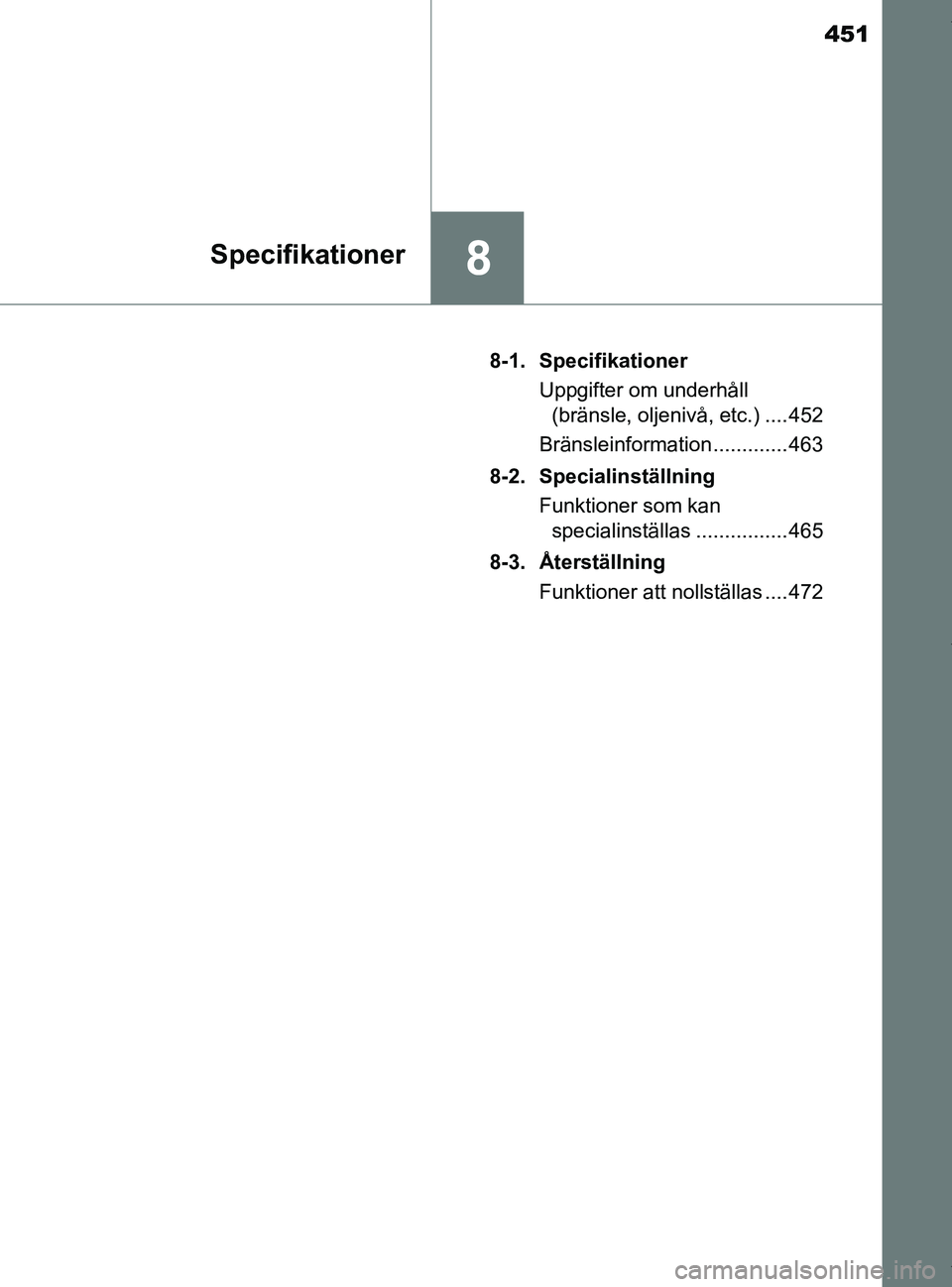

8Specifikationer
PRIUS +_OM47D30SE8-1. Specifikationer
Uppgifter om underhåll (bränsle, oljenivå, etc.) .... 452
Bränsleinformation ............. 463
8-2. Specialinställning Funktioner som kanspecialinställas ................ 465
8-3. Återställning Funktioner att nollställas .... 472
PRIUS +_OM47D30SE.book Page 451 Thursday, April 11, 2019 10: 31 AM

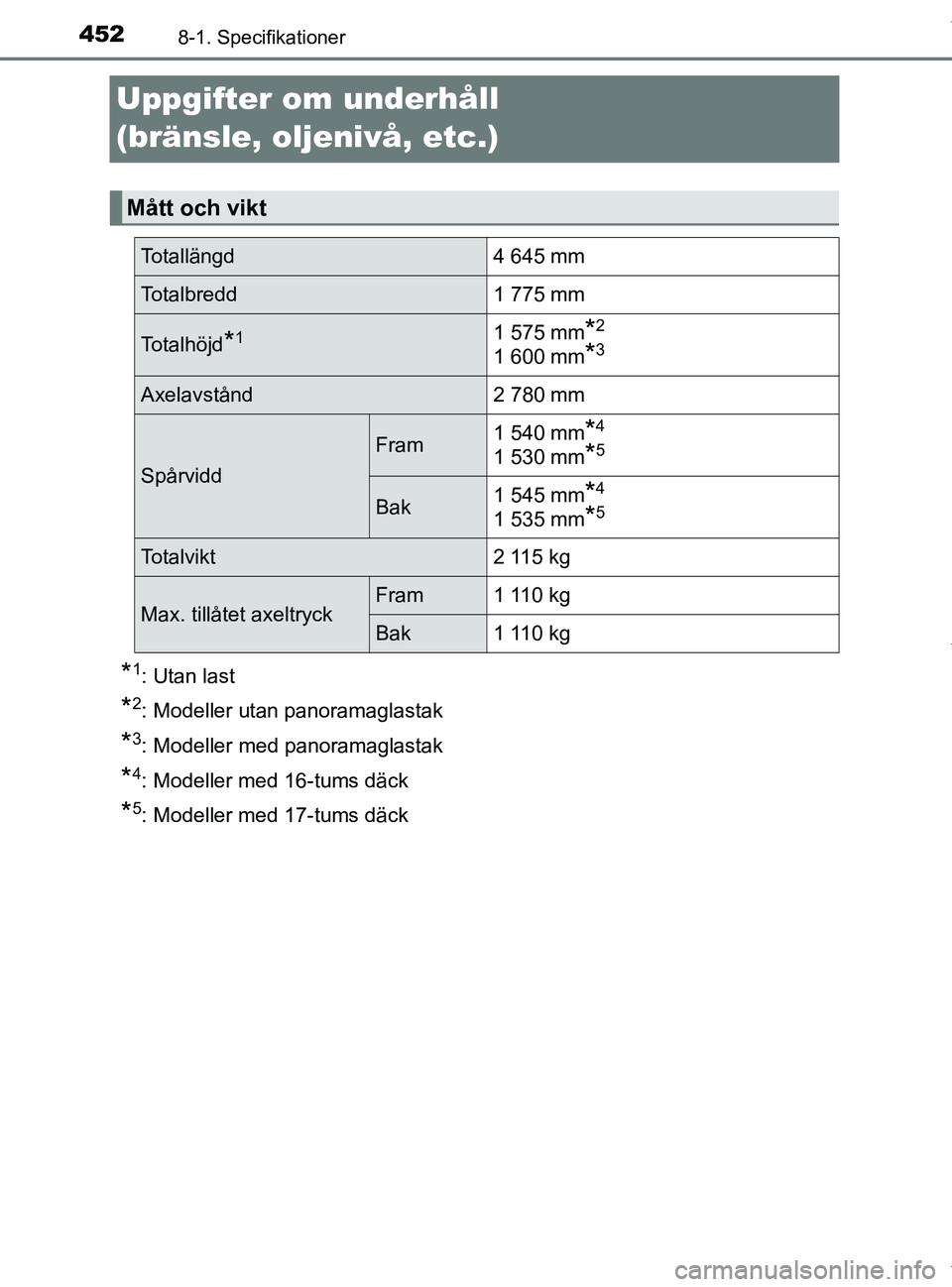

4528-1. Specifikationer
PRIUS +_OM47D30SE
Uppgifter om underhåll
(bränsle, oljenivå, etc.)
*1: Utan last
*2: Modeller utan panoramaglastak
*3: Modeller med panoramaglastak
*4: Modeller med 16-tums däck
*5: Modeller med 17-tums däck
Mått och vikt
Totallängd4 645 mm
Totalbredd1 775 mm
Totalhöjd*11 575 mm*2
1 600 mm*3
Axelavstånd2 780 mm
Spårvidd
Fram1 540 mm*4
1 530 mm*5
Bak1 545 mm*4
1 535 mm*5
Totalvikt2 115 kg
Max. tillåtet axeltryckFram1 110 kg
Bak1 110 kg
PRIUS +_OM47D30SE.book Page 452 Thursday, April 11, 2019 10:31 AM

4538-1. Specifikationer
PRIUS +_OM47D30SE
8
Specifikationer

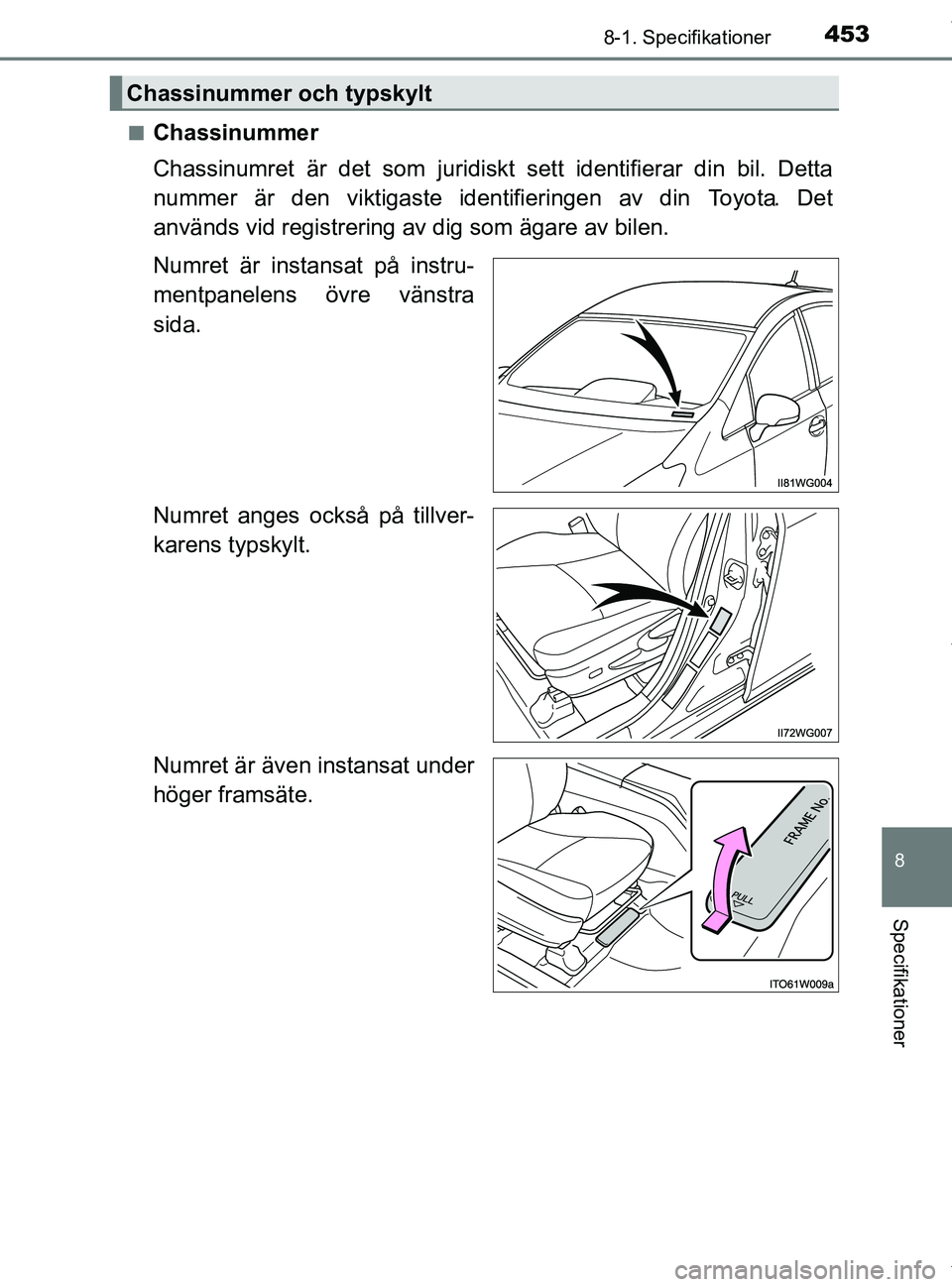

nChassinummer
Chassinumret är det som juridiskt sett identifierar din bil. Detta
nummer är den viktigaste identifieringen av din Toyota. Det
används vid registrering av dig som ägare av bilen.
Numret är instansat på instru-
mentpanelens övre vänstra
sida.
Numret anges också på tillver-
karens typskylt.
Numret är även instansat under
höger framsäte.
Chassinummer och typskylt
PRIUS +_OM47D30SE.book Page 453 Thursday, April 11, 2019 10: 31 AM

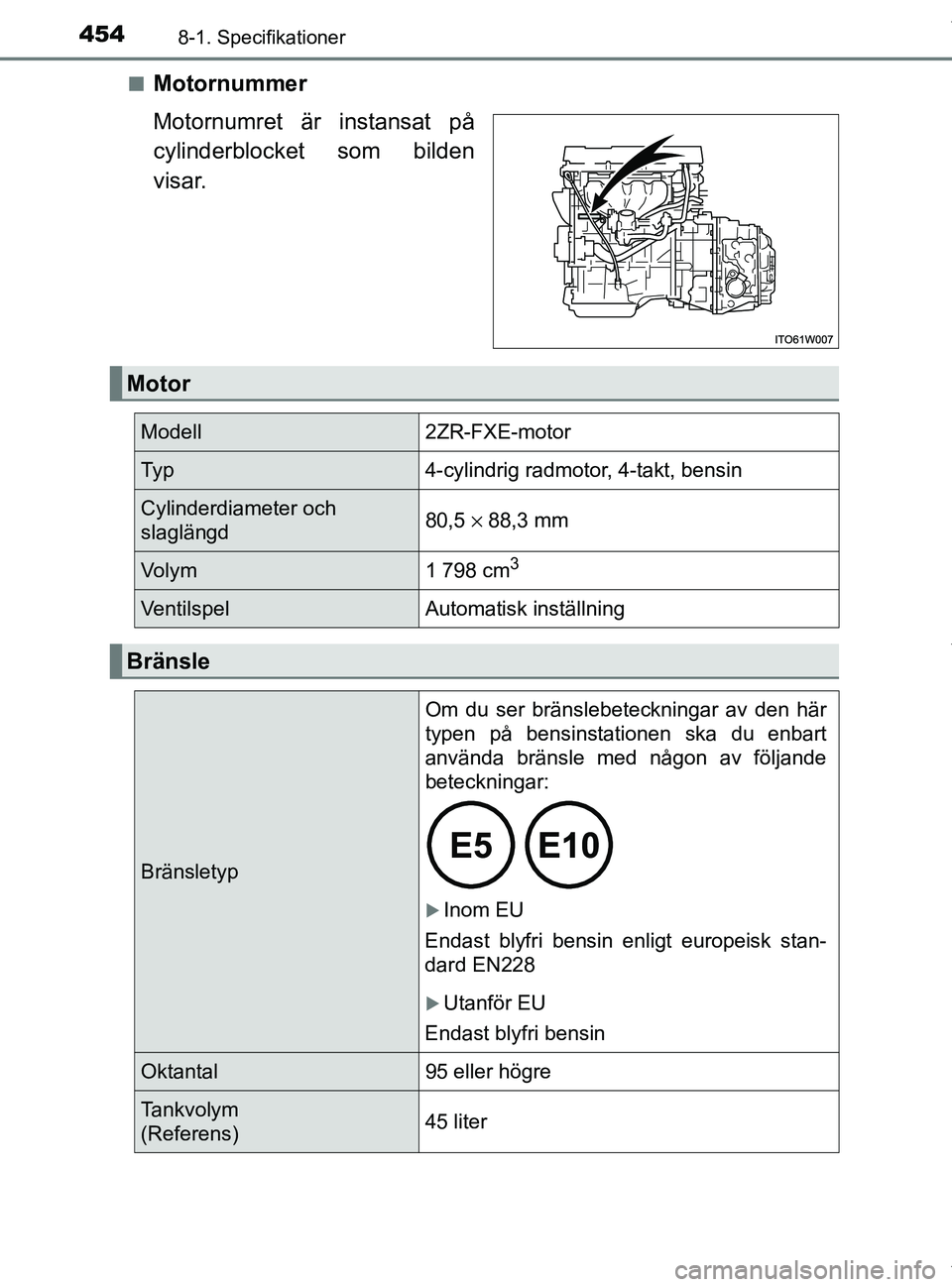

4548-1. Specifikationer
PRIUS +_OM47D30SEn
Motornummer
Motornumret är instansat på
cylinderblocket
som bilden
visar.
Motor
Modell2ZR-FXE-motor
Ty p4-cylindrig radmotor, 4-takt, bensin
Cylinderdiameter och
slaglängd80,5 × 88,3 mm
Vo l y m1 798 cm3
VentilspelAutomatisk inställning
Bränsle
Bränsletyp
Om du ser bränslebeteckningar av den här
typen på bensinstationen ska du enbart
använda bränsle med någon av följande
beteckningar:

Inom EU
Endast blyfri bensin enligt europeisk stan-
dard EN228
Utanför EU
Endast blyfri bensin
Oktantal95 eller högre
Tankvolym
(Referens)45 liter
PRIUS +_OM47D30SE.book Page 454 Thursday, April 11, 2019 10: 31 AM

4558-1. Specifikationer
PRIUS +_OM47D30SE
8
Specifikationer
*: Motoroljans kapacitet utgörs av en referenskapacitet att användas vid byteav motorolja. Värm upp motorn och stäng av hybridsystemet. Vänta i minst
5 minuter, kontrollera oljenivån på mätstickan.

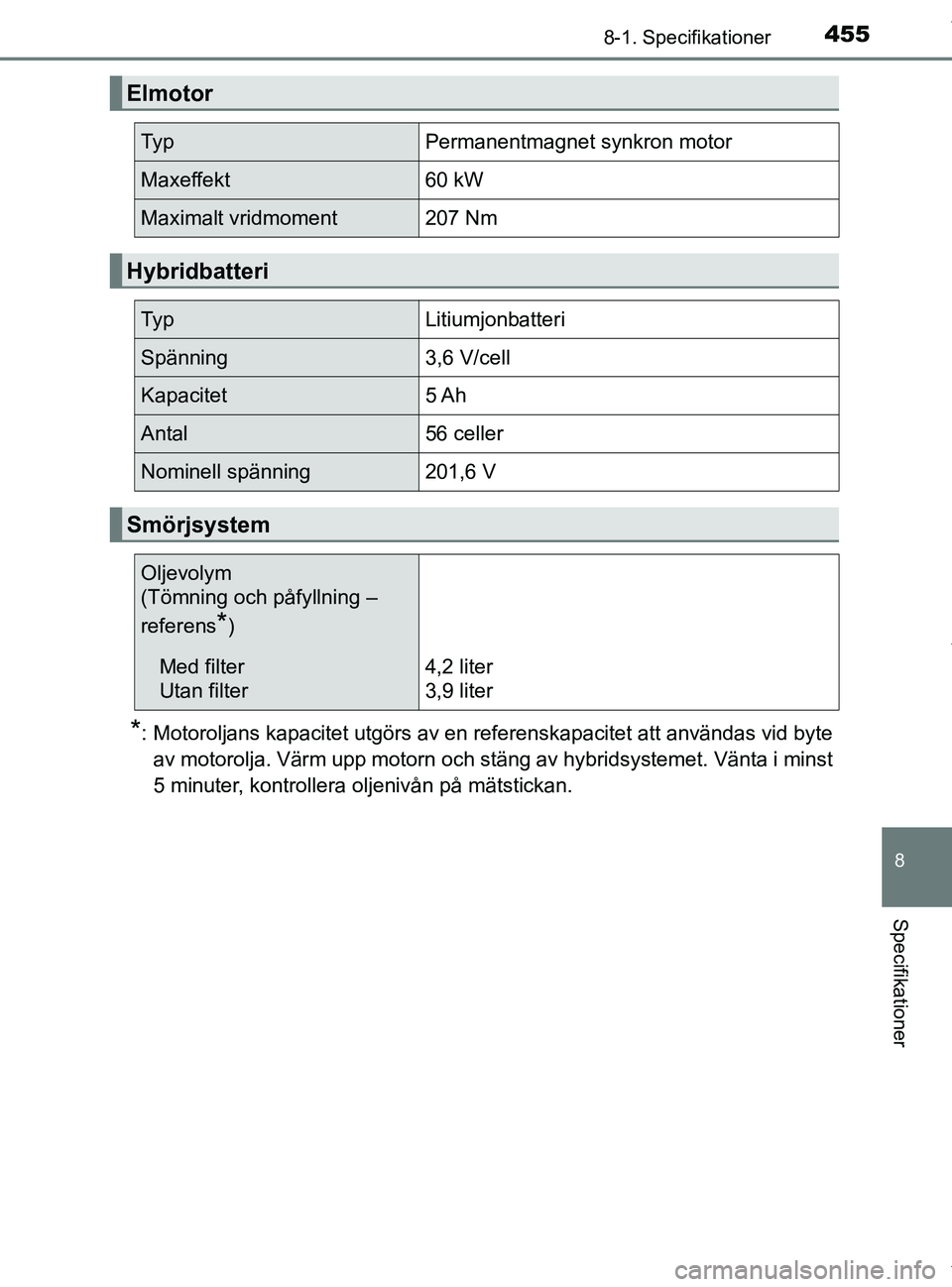

Elmotor
Ty pPermanentmagnet synkron motor
Maxeffekt60 kW
Maximalt vridmoment207 Nm
Hybridbatteri
Ty pLitiumjonbatteri
Spänning3,6 V/cell
Kapacitet5 Ah
Antal56 celler
Nominell spänning201,6 V
Smörjsystem
Oljevolym
(Tömning och påfyllning –
referens
*)
Med filter
Utan filter4,2 liter
3,9 liter
PRIUS +_OM47D30SE.book Page 455 Thursday, April 11, 2019 10: 31 AM

4568-1. Specifikationer
PRIUS +_OM47D30SEn

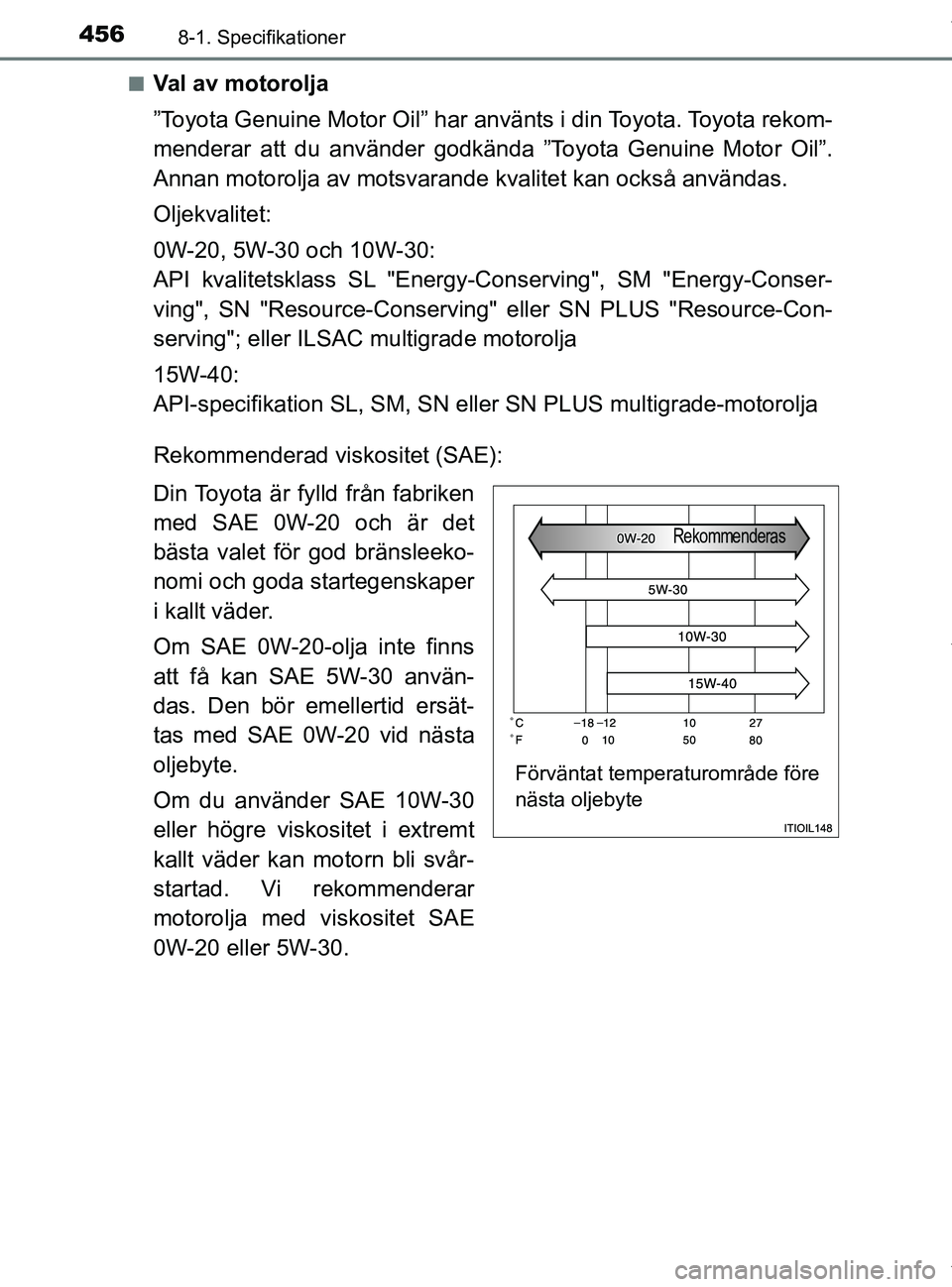

Val av motorolja
”Toyota Genuine Motor Oil” har använts i din Toyota. Toyota rekom-
menderar att du använder godkända ”Toyota Genuine Motor Oil”.
Annan motorolja av motsvarande
kvalitet kan också användas.
Oljekvalitet:
0W-20, 5W-30 och 10W-30:
API kvalitetsklass SL "Energy- Conserving", SM "Energy-Conser-
ving", SN "Resource-Conserving" eller SN PLUS "Resource-Con-
serving"; eller ILSAC multigrade motorolja
15W-40:
API-specifikation SL, SM, SN elle r SN PLUS multigrade-motorolja
Rekommenderad viskositet (SAE):
Din Toyota är fylld från fabriken
med SAE 0W-20 och är det
bästa valet för god bränsleeko-
nomi och goda startegenskaper
i kallt väder.
Om SAE 0W-20-olja inte finns
att få kan SAE 5W-30 använ-
das. Den bör emellertid ersät-
tas med SAE 0W-20 vid nästa
oljebyte.
Om du använder SAE 10W-30
eller högre viskositet i extremt
kallt väder kan motorn bli svår-
startad. Vi rekommenderar
motorolja med viskositet SAE
0W-20 eller 5W-30.
Förväntat temperaturområde före
nästa oljebyte
Rekommenderas
PRIUS +_OM47D30SE.book Page 456 Thursday, April 11, 2019 10: 31 AM

4578-1. Specifikationer
PRIUS +_OM47D30SE
8
Specifikationer

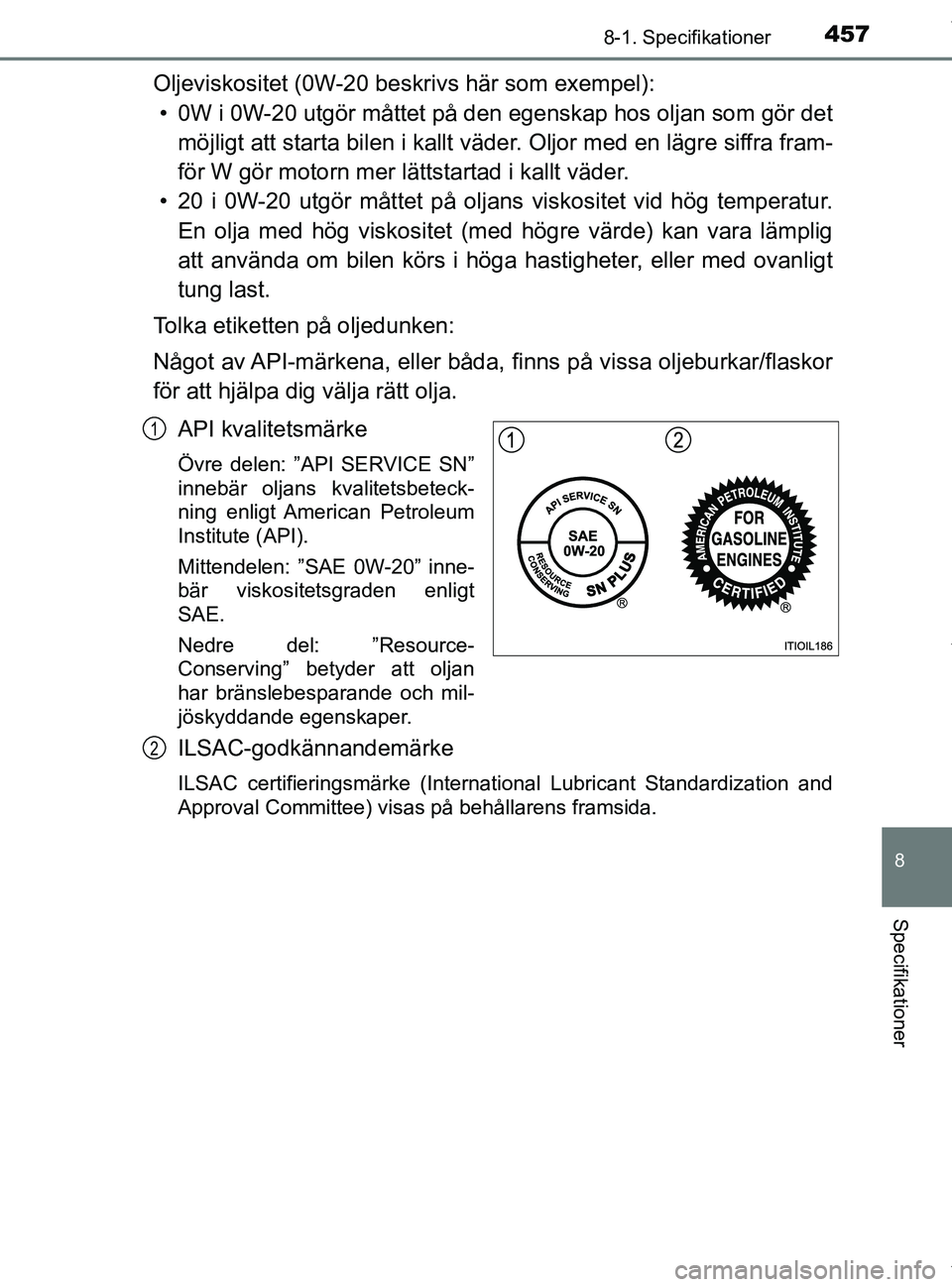

Oljeviskositet (0W-20 beskrivs här som exempel):• 0W i 0W-20 utgör måttet på den egenskap hos oljan som gör det
möjligt att starta bilen i kallt väder. Oljor med en lägre siffra fram-
för W gör motorn mer lättstartad i kallt väder.
• 20 i 0W-20 utgör måttet på oljans viskositet vid hög temperatur.
En olja med hög viskositet (med högre värde) kan vara lämplig
att använda om bilen körs i höga hastigheter, eller med ovanligt
tung last.
Tolka etiketten på oljedunken:
Något av API-märkena, eller båda, finns på vissa oljeburkar/flaskor
för att hjälpa dig välja rätt olja.
API kvalitetsmärke
Övre delen: ”API SERVICE SN”
innebär oljans kvalitetsbeteck-
ning enligt American Petroleum
Institute (API).
Mittendelen: ”SAE 0W-20” inne-
bär viskositetsgraden enligt
SAE.
Nedre del: ”Resource-
Conserving” betyder att oljan
har bränslebesparande och mil-
jöskyddande egenskaper.
ILSAC-godkännandemärke
ILSAC certifieringsmärke (International Lubricant Standardization and
Approval Committee) visas på behållarens framsida.
1
2
PRIUS +_OM47D30SE.book Page 457 Thursday, April 11, 2019 10: 31 AM

4588-1. Specifikationer
PRIUS +_OM47D30SE

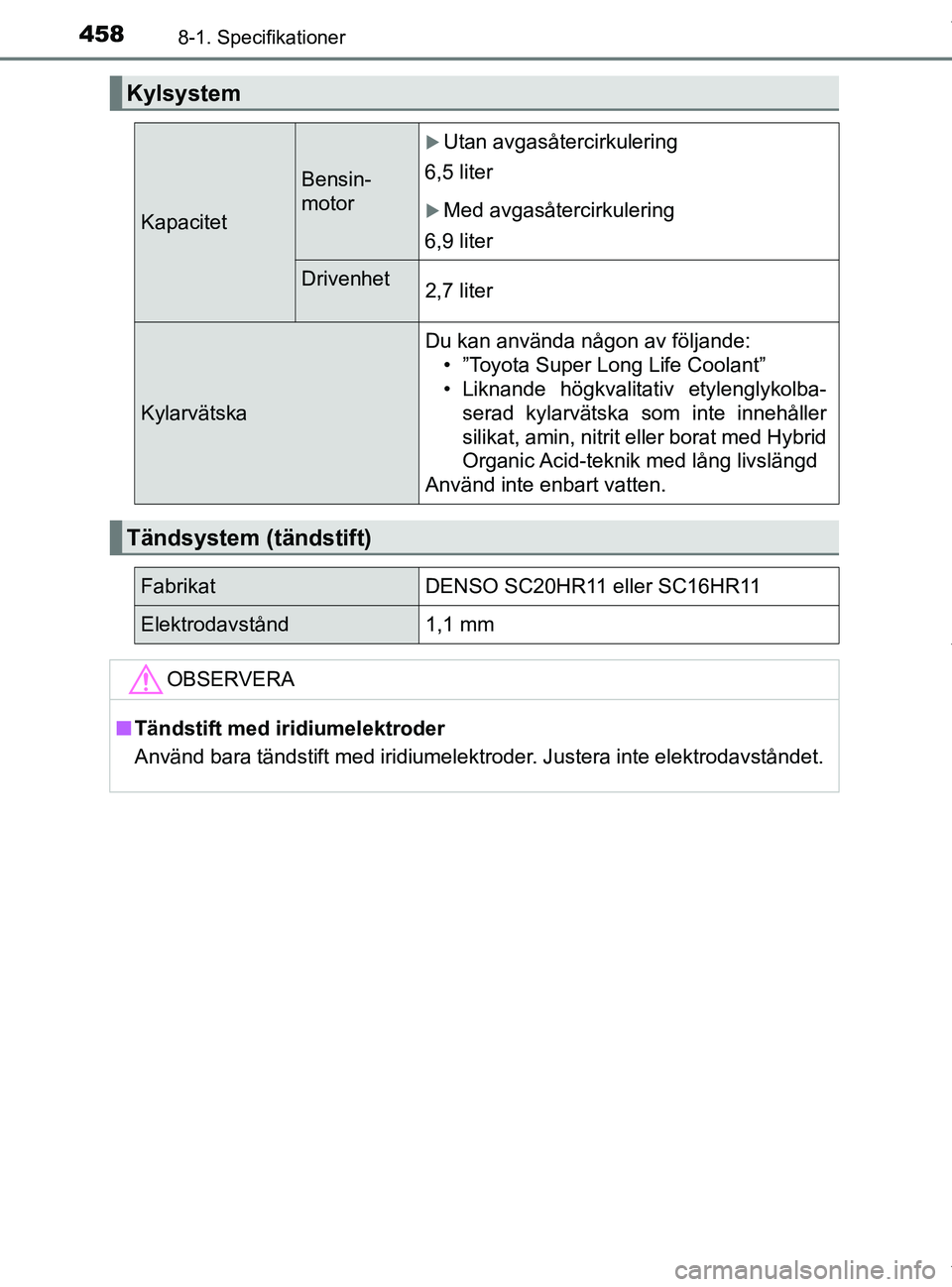

Kylsystem
Kapacitet
Bensin-
motor
Utan avgasåtercirkulering
6,5 liter
Med avgasåtercirkulering
6,9 liter
Drivenhet2,7 liter
Kylarvätska
Du kan använda någon av följande: • ”Toyota Super Long Life Coolant”
• Liknande högkvalitativ etylenglykolba-
serad kylarvätska som inte innehåller
silikat, amin, nitrit eller borat med Hybrid
Organic Acid-teknik med lång livslängd
Använd inte enbart vatten.
Tändsystem (tändstift)
FabrikatDENSO SC20HR11 eller SC16HR11
Elektrodavstånd1,1 mm
OBSERVERA
n Tändstift med iridiumelektroder
Använd bara tändstift med iridiumelektroder. Justera inte elektrodavståndet.
PRIUS +_OM47D30SE.book Page 458 Thursday, April 11, 2019 10: 31 AM

4598-1. Specifikationer
PRIUS +_OM47D30SE
8
Specifikationer
*: Vätskekapaciteten anges som referensmått.Om vätska måste bytas ska du kontakta en auktoriserad Toyota-återförsäl-
jare eller Toyota-verkstad, eller annan verksamhet med motsvarande kvali-
fikationer och utrustning.

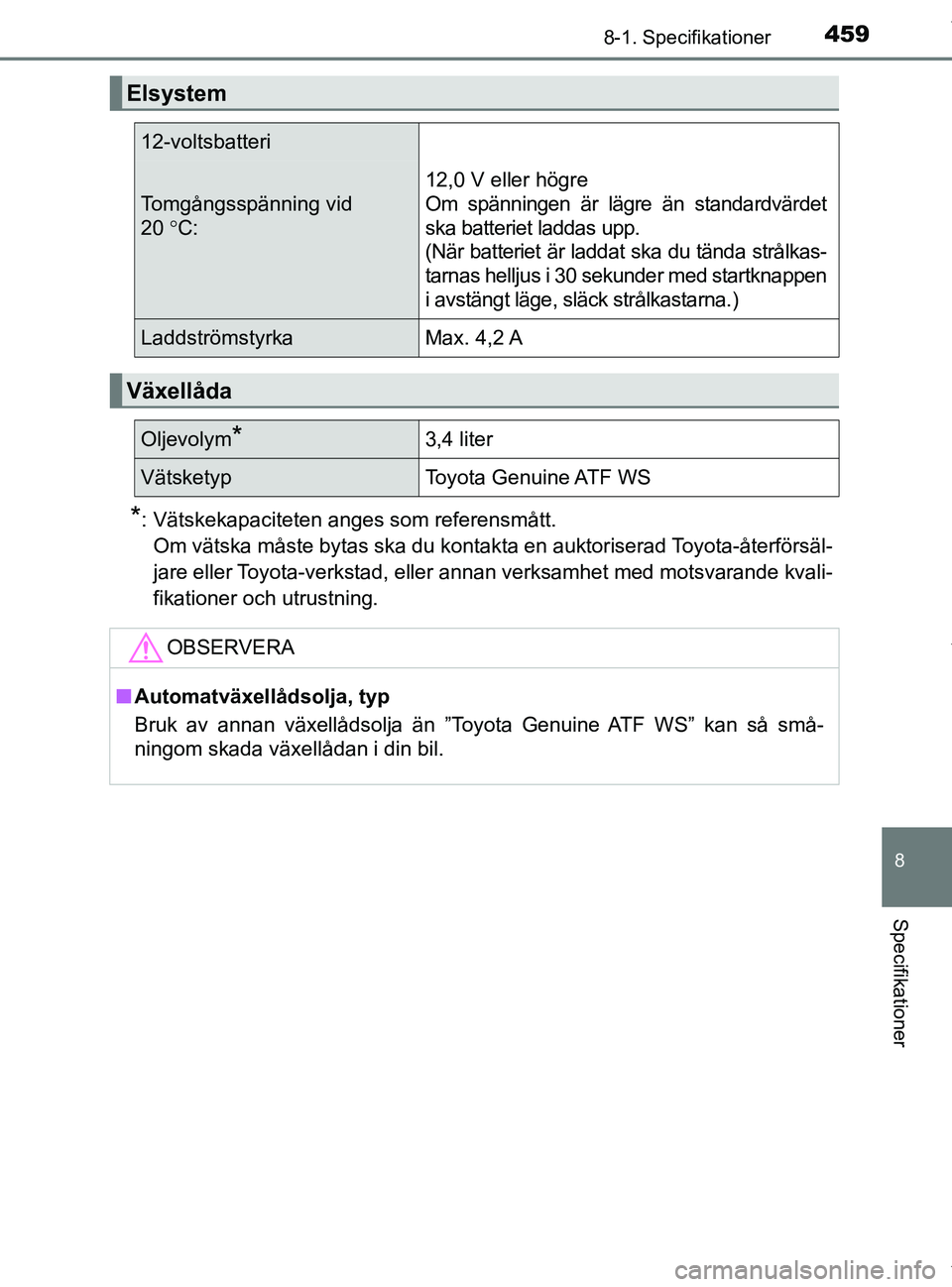

Elsystem
12-voltsbatteri
Tomgångsspänning vid
20 ° C:
12,0 V eller högre
Om spänningen är lägre än standardvärdet
ska batteriet laddas upp.
(När batteriet är laddat ska du tända strålkas-
tarnas helljus i 30 sekunder med startknappen
i avstängt läge, släck strålkastarna.)
LaddströmstyrkaMax. 4,2 A
Växellåda
Oljevolym*3,4 liter
VätsketypToyota Genuine ATF WS
OBSERVERA
nAutomatväxellådsolja, typ
Bruk av annan växellådsolja än ”Toyota Genuine ATF WS” kan så små-
ningom skada växellådan i din bil.
PRIUS +_OM47D30SE.book Page 459 Thursday, April 11, 2019 10: 31 AM

4608-1. Specifikationer
PRIUS +_OM47D30SE
*1: Minsta tillåtna pedalspel när pedalen trampas ned med kraften 196 N ochhybridsystemet är igång.
*2: Parkeringsbromsens pedalrörelse när pedalen är nedtryckt med kraften300 N.

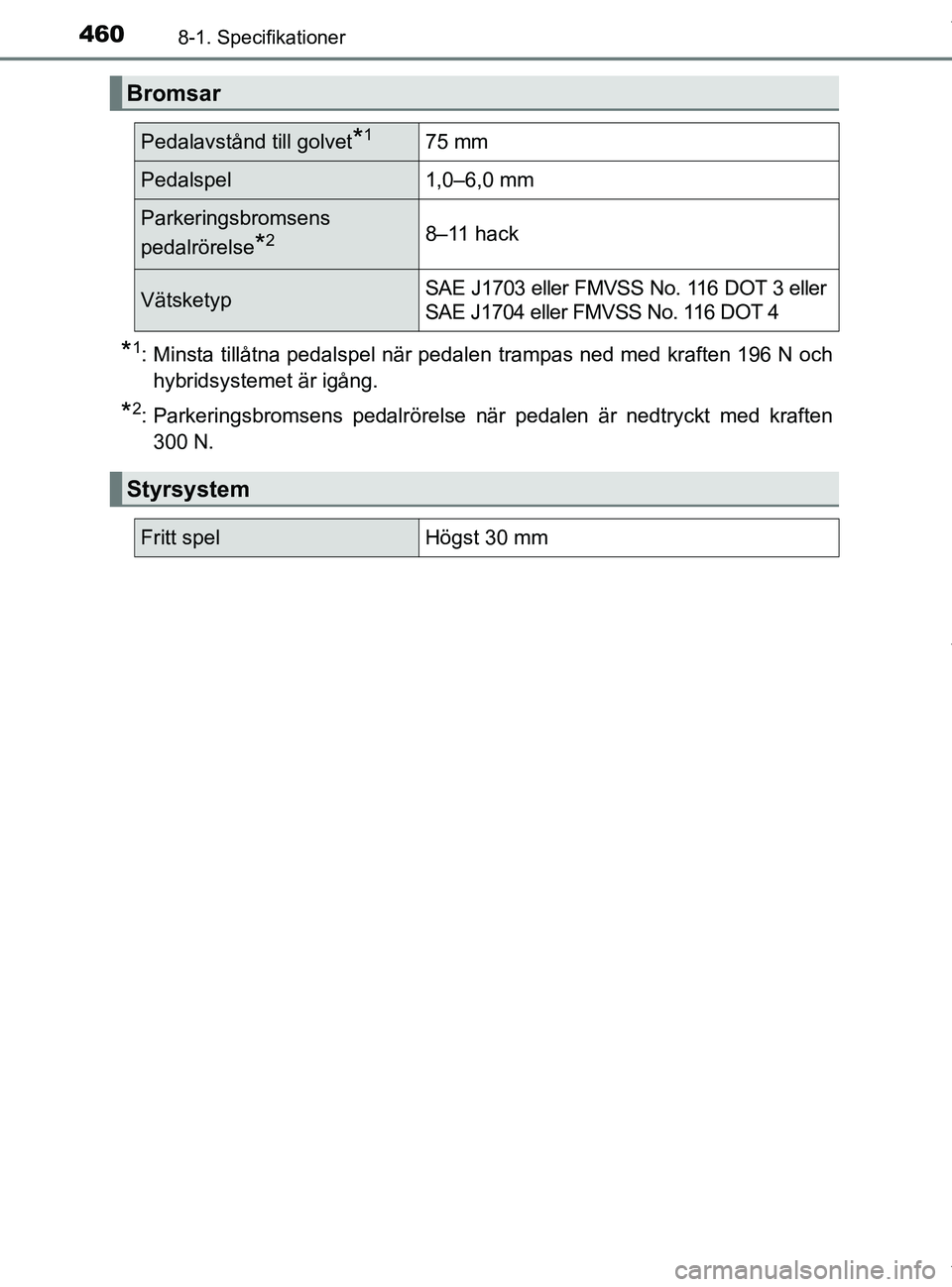

Bromsar
Pedalavstånd till golvet*175 mm
Pedalspel1,0–6,0 mm
Parkeringsbromsens
pedalrörelse
*28–11 hack
VätsketypSAE J1703 eller FMVSS No. 116 DOT 3 eller
SAE J1704 eller FMVSS No. 116 DOT 4
Styrsystem
Fritt spelHögst 30 mm
