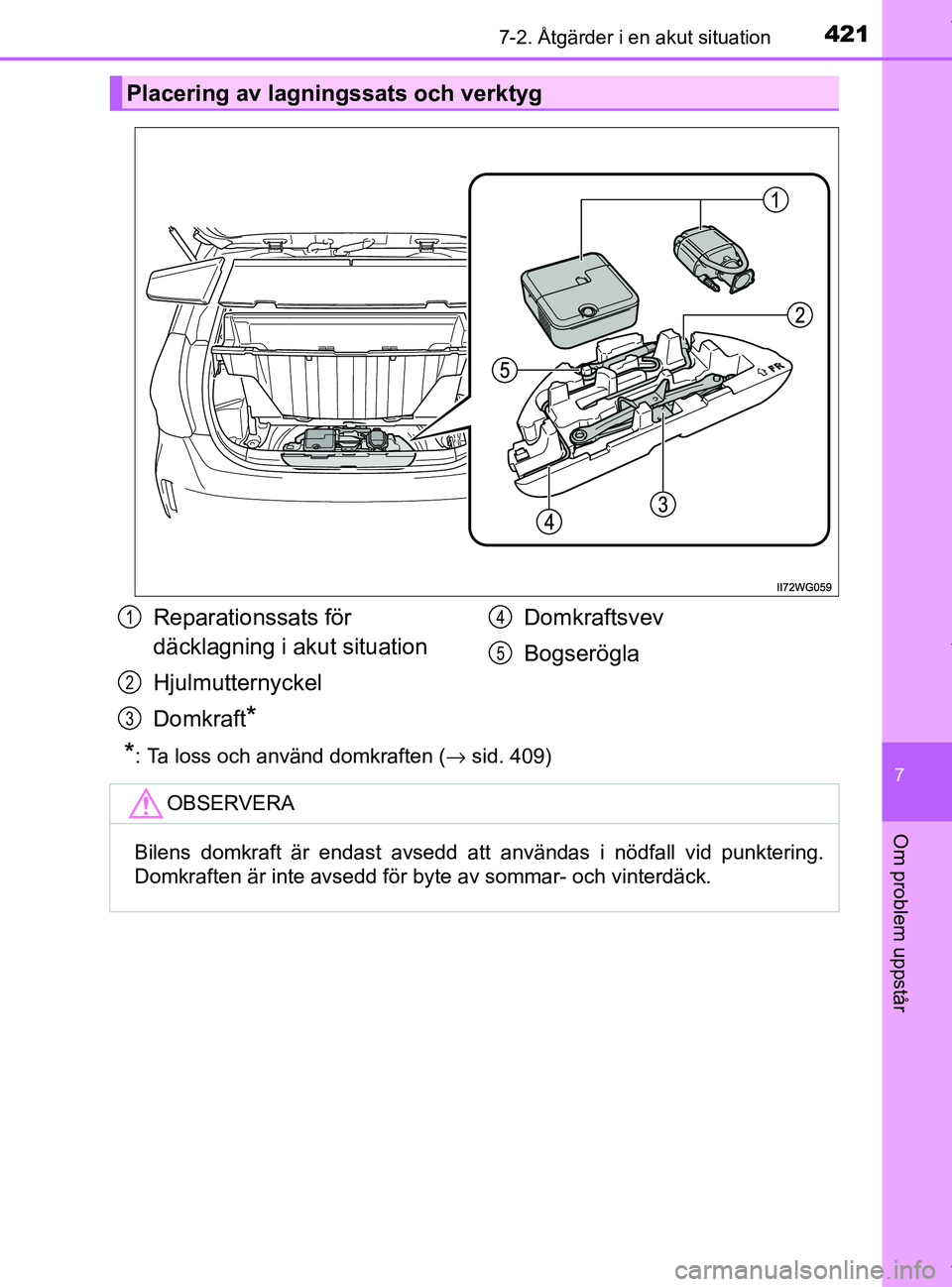

TOYOTA PRIUS PLUS 2019 Bruksanvisningar (in Swedish)

4217-2. Åtgärder i en akut situation
PRIUS +_OM47D30SE
7
Om problem uppstår
*: Ta loss och använd domkraften (→sid. 409)
Placering av lagningssats och verktyg
Reparationssats för
däcklagning i akut situation
Hjulmutternyckel
Domkraft
*
Domkraftsvev
Bogserögla1
2
3
4
5
OBSERVERA
Bilens domkraft är endast avsedd att användas i nödfall vid punktering.
Domkraften är inte avsedd för byte av sommar- och vinterdäck.
PRIUS +_OM47D30SE.book Page 421 Thursday, April 11, 2019 10: 31 AM

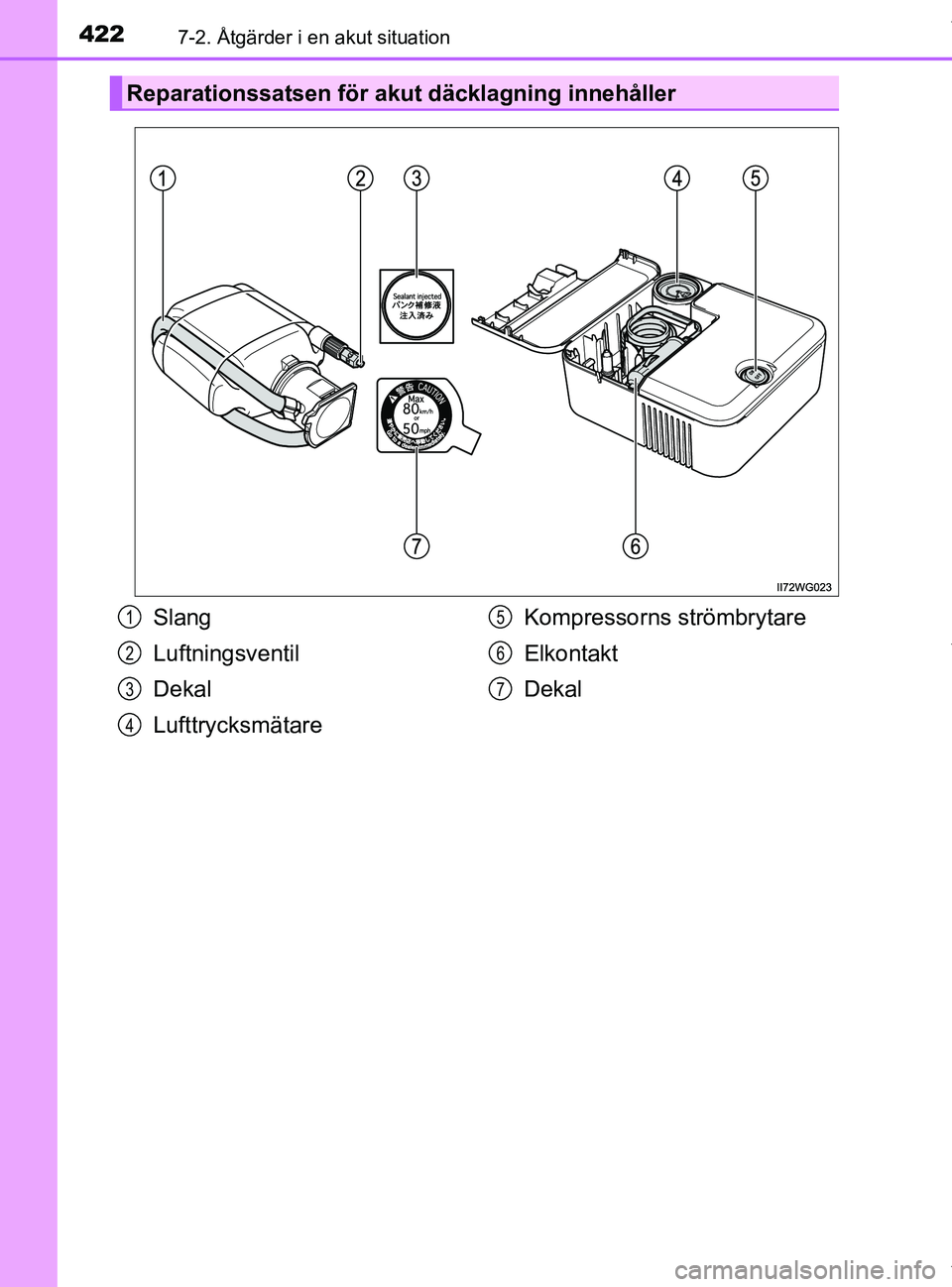

4227-2. Åtgärder i en akut situation
PRIUS +_OM47D30SE
Reparationssatsen för akut däcklagning innehåller
Slang
Luftningsventil
Dekal
LufttrycksmätareKompressorns strömbrytare
Elkontakt
Dekal1
2
3
4
5
6
7
PRIUS +_OM47D30SE.book Page 422 Thursday, April 11, 2019 10:
31 AM

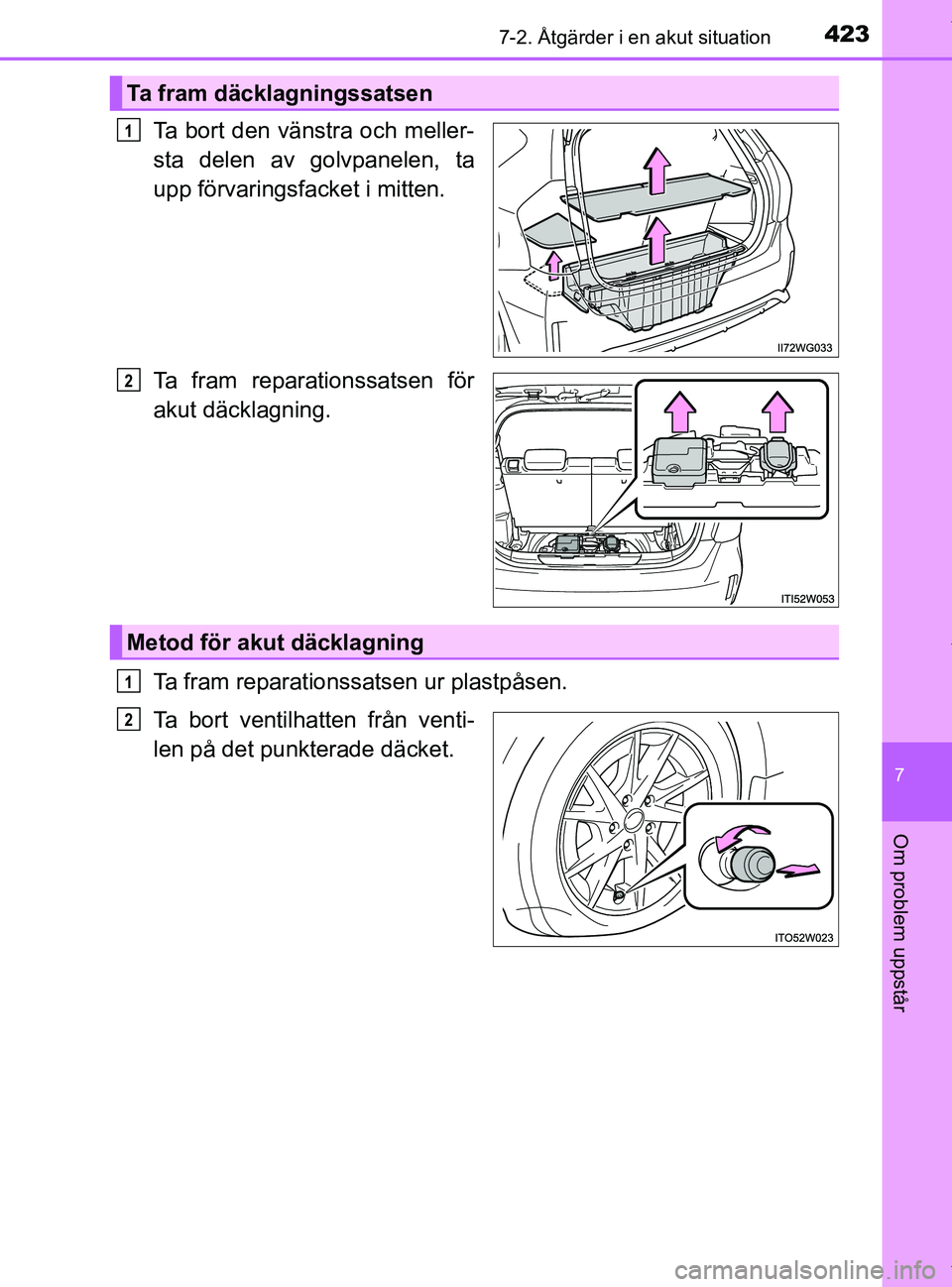

4237-2. Åtgärder i en akut situation
PRIUS +_OM47D30SE
7
Om problem uppstår
Ta bort den vänstra och meller-
sta delen av golvpanelen, ta
upp förvaringsfacket i mitten.
Ta fram reparationssatsen för
akut däcklagning.
Ta fram reparationssatsen ur plastpåsen.
Ta bort ventilhatten från venti-
len på det punkterade däcket.
Ta fram däcklagningssatsen
1
2
Metod för akut däcklagning
1
2
PRIUS +_OM47D30SE.book Page 423 Thursday, April 11, 2019 10:31 AM

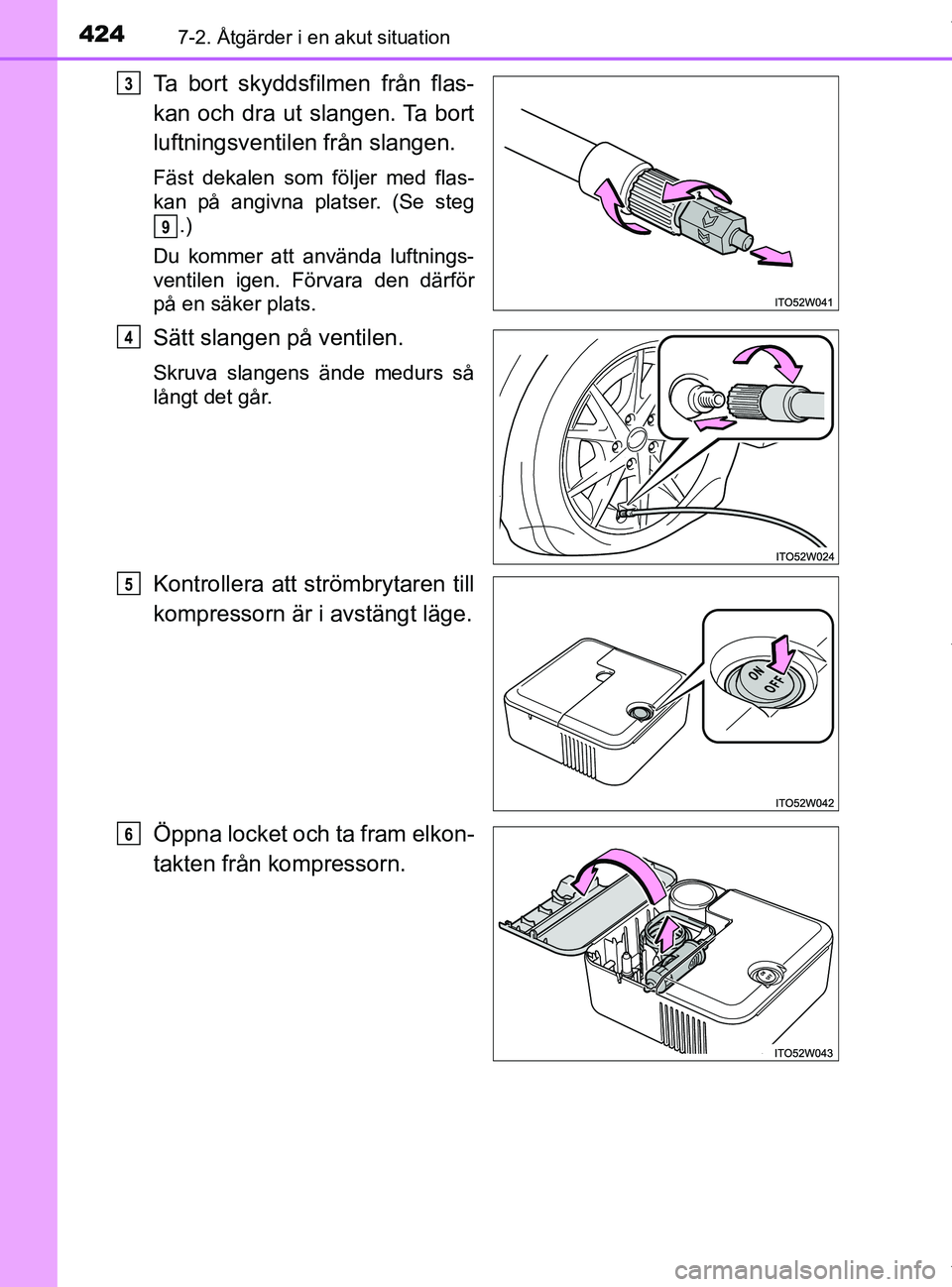

4247-2. Åtgärder i en akut situation
PRIUS +_OM47D30SE
Ta bort skyddsfilmen från flas-
kan och dra ut slangen. Ta bort
luftningsventilen från slangen.
Fäst dekalen som följer med flas-
kan på angivna platser. (Se steg.)
Du kommer att använda luftnings-
ventilen igen. Förvara den därför
på en säker plats.
Sätt slangen på ventilen.
Skruva slangens ände medurs så
långt det går.
Kontrollera att strömbrytaren till
kompressorn är i avstängt läge.
Öppna locket och ta fram elkon-
takten från kompressorn.
3
9
4
5
6
PRIUS +_OM47D30SE.book Page 424 Thursday, April 11, 2019 10: 31 AM

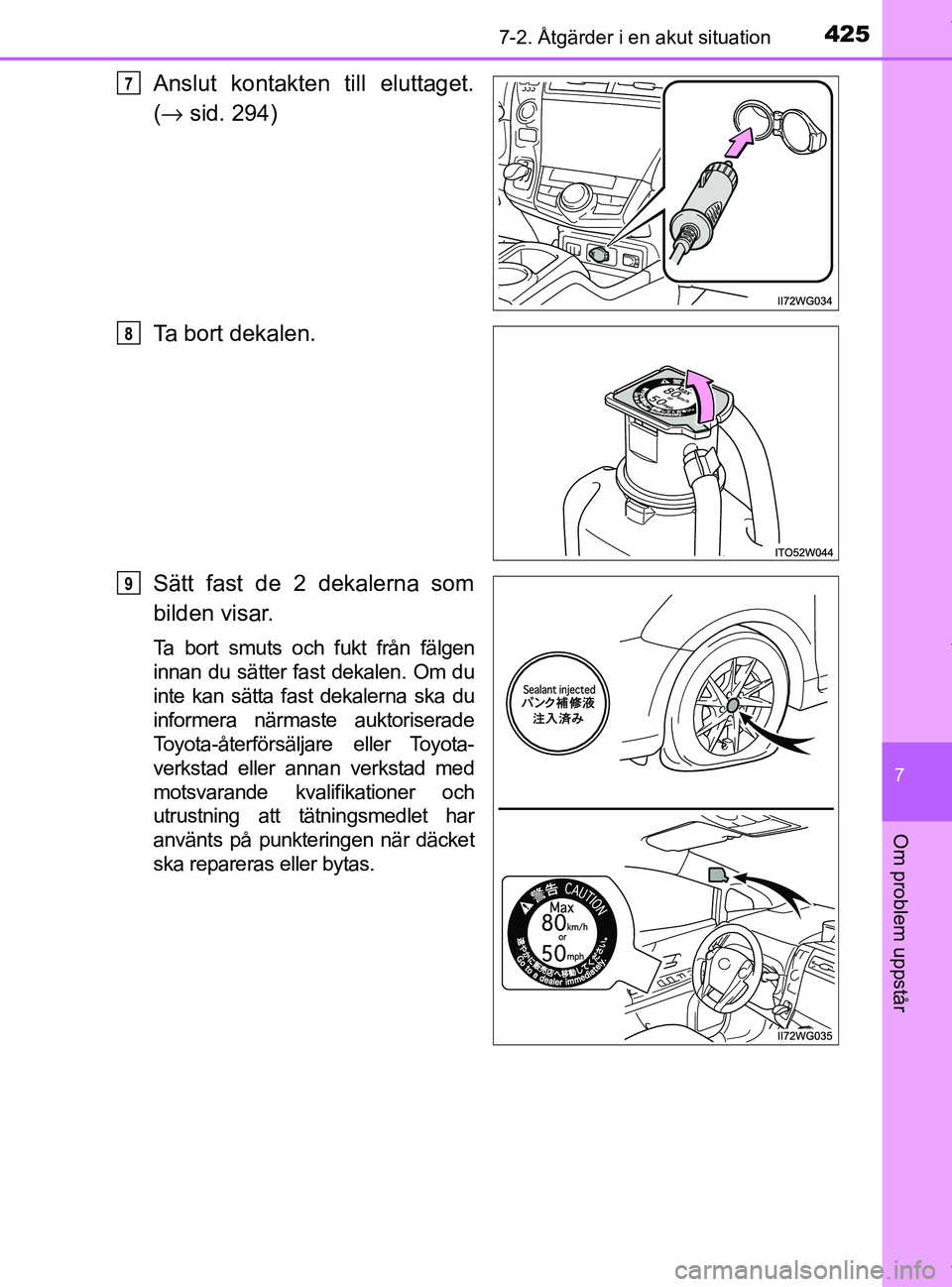

4257-2. Åtgärder i en akut situation
PRIUS +_OM47D30SE
7
Om problem uppstår
Anslut kontakten till eluttaget.
(→ sid. 294)
Ta bort dekalen.
Sätt fast de 2 dekalerna som
bilden visar.
Ta bort smuts och fukt från fälgen
innan du sätter fast dekalen. Om du
inte kan sätta fast dekalerna ska du
informera närmaste auktoriserade
Toyota-återförsäljare eller Toyota-
verkstad eller annan verkstad med
motsvarande kvalifikationer och
utrustning att tätningsmedlet har
använts på punkteringen när däcket
ska repareras eller bytas.
7
8
9
PRIUS +_OM47D30SE.book Page 425 Thursday, April 11, 2019 10: 31 AM

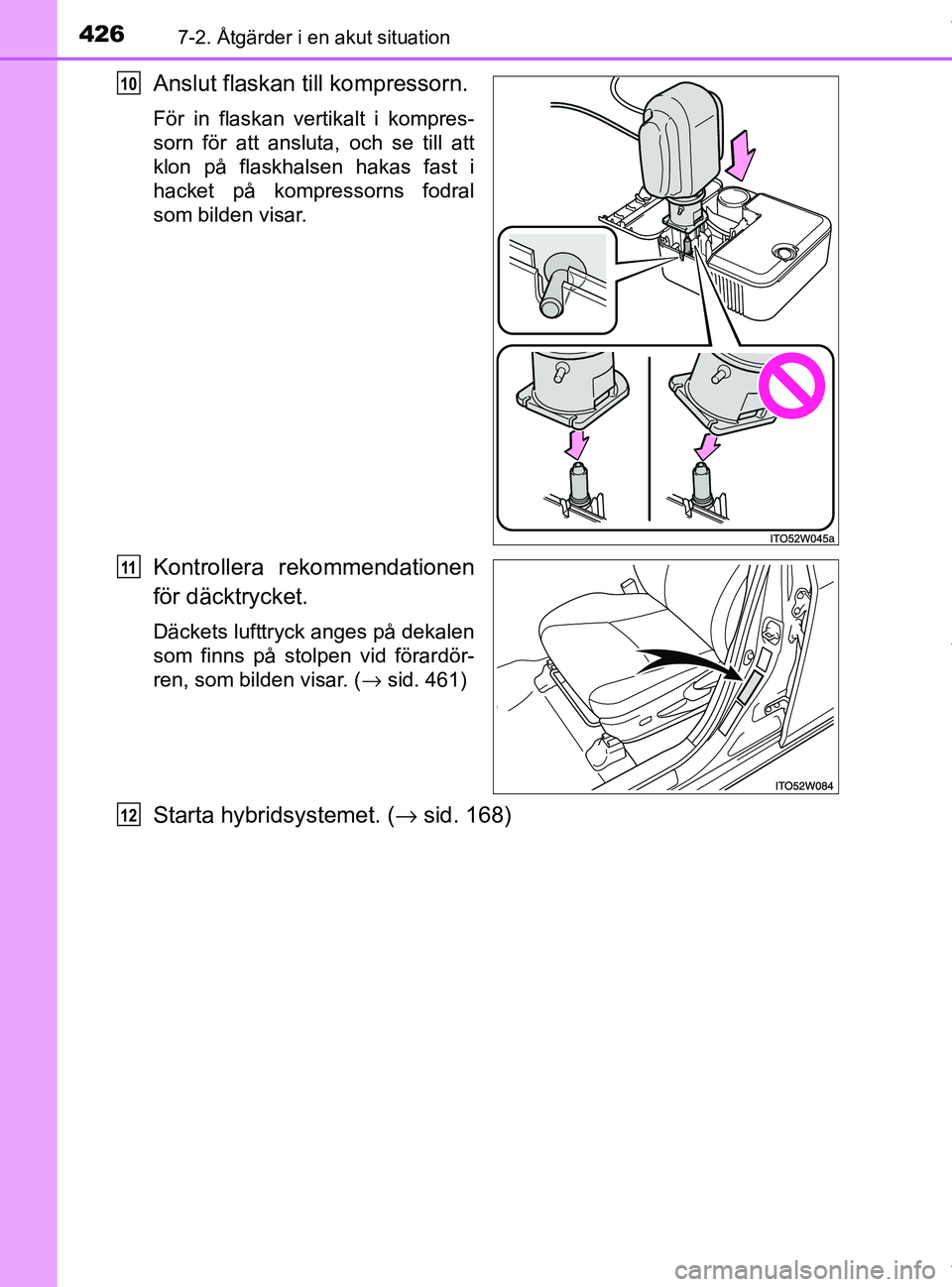

4267-2. Åtgärder i en akut situation
PRIUS +_OM47D30SE
Anslut flaskan till kompressorn.
För in flaskan vertikalt i kompres-
sorn för att ansluta, och se till att
klon på flaskhalsen hakas fast i
hacket på kompressorns fodral
som bilden visar.
Starta hybridsystemet. (→sid. 168)
10
Kontrollera rekommendationen
för däcktrycket.
Däckets lufttryck anges på dekalen
som finns på stolpen vid förardör-
ren, som bilden visar. (→sid. 461)
11
12
PRIUS +_OM47D30SE.book Page 426 Thursday, April 11, 2019 10: 31 AM

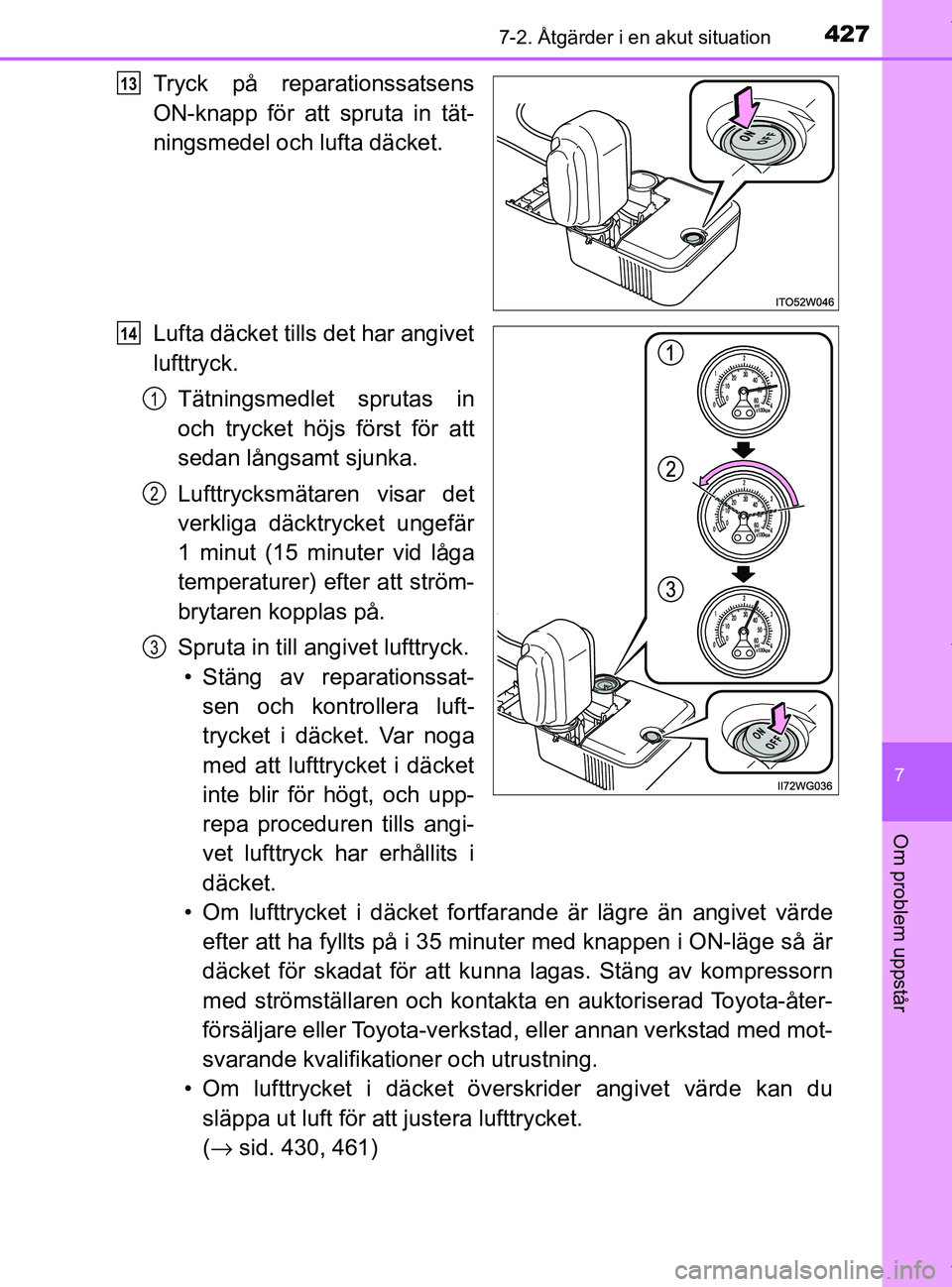

4277-2. Åtgärder i en akut situation
PRIUS +_OM47D30SE
7
Om problem uppstår
Tryck på reparationssatsens
ON-knapp för att spruta in tät-
ningsmedel och lufta däcket.
Lufta däcket tills det har angivet
lufttryck.
Tätningsmedlet sprutas in
och trycket höjs först för att
sedan långsamt sjunka.
Lufttrycksmätaren visar det
verkliga däcktrycket ungefär
1 minut (15 minuter vid låga
temperaturer) efter att ström-
brytaren kopplas på.
Spruta in till angivet lufttryck.• Stäng av reparationssat- sen och kontrollera luft-
trycket i däcket. Var noga
med att lufttrycket i däcket
inte blir för högt, och upp-
repa proceduren tills angi-
vet lufttryck har erhållits i
däcket.
• Om lufttrycket i däcket fortfarande är lägre än angivet värde efter att ha fyllts på i 35 minuter med knappen i ON-läge så är
däcket för skadat för att kunna lagas. Stäng av kompressorn
med strömställaren och kontakta en auktoriserad Toyota-åter-
försäljare eller Toyota-verkstad, eller annan verkstad med mot-
svarande kvalifikationer och utrustning.
• Om lufttrycket i däcket överskrider angivet värde kan du släppa ut luft för att justera lufttrycket.
(→ sid. 430, 461)13
14
1
2
3
PRIUS +_OM47D30SE.book Page 427 Thursday, April 11, 2019 10: 31 AM

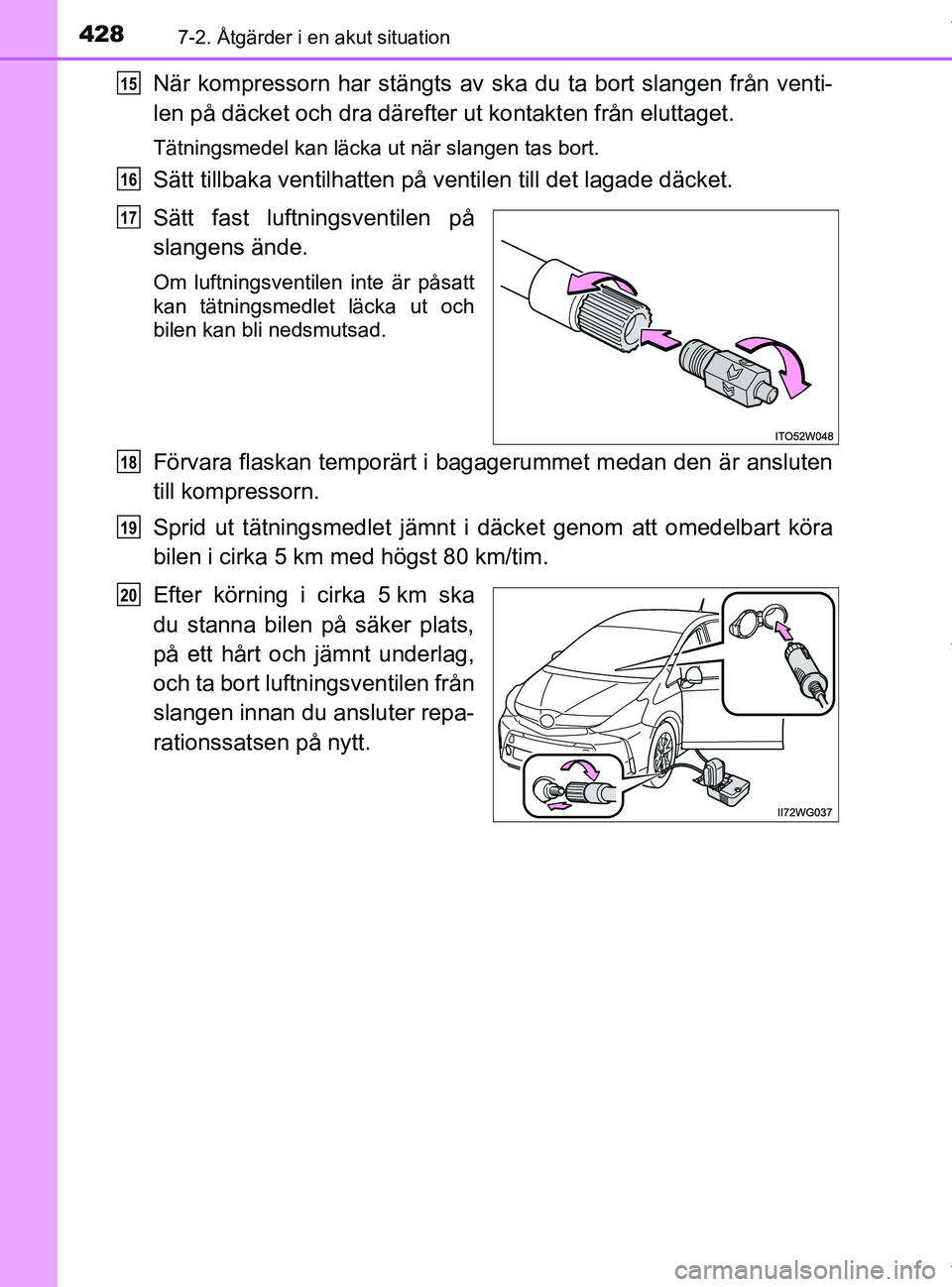

4287-2. Åtgärder i en akut situation
PRIUS +_OM47D30SE
När kompressorn har stängts av ska du ta bort slangen från venti-
len på däcket och dra därefter ut kontakten från eluttaget.
Tätningsmedel kan läcka ut när slangen tas bort.
Sätt tillbaka ventil hatten på ventilen t ill det lagade däcket.
Sätt fast luftningsventilen på
slangens ände.
Om luftningsventilen inte är påsatt
kan tätningsmedlet läcka ut och
bilen kan bli nedsmutsad.
Förvara flaskan temporärt i bagagerummet medan den är ansluten
till kompressorn.
Sprid ut tätningsmedlet jämnt i däcket genom att omedelbart köra
bilen i cirka 5 km med högst 80 km/tim.
Efter körning i cirka 5 km ska
du stanna bilen på säker plats,
på ett hårt och jämnt underlag,
och ta bort luftningsventilen från
slangen innan du ansluter repa-
rationssatsen på nytt.
15
16
17
18
19
20
PRIUS +_OM47D30SE.book Page 428 Thursday, April 11, 2019 10: 31 AM

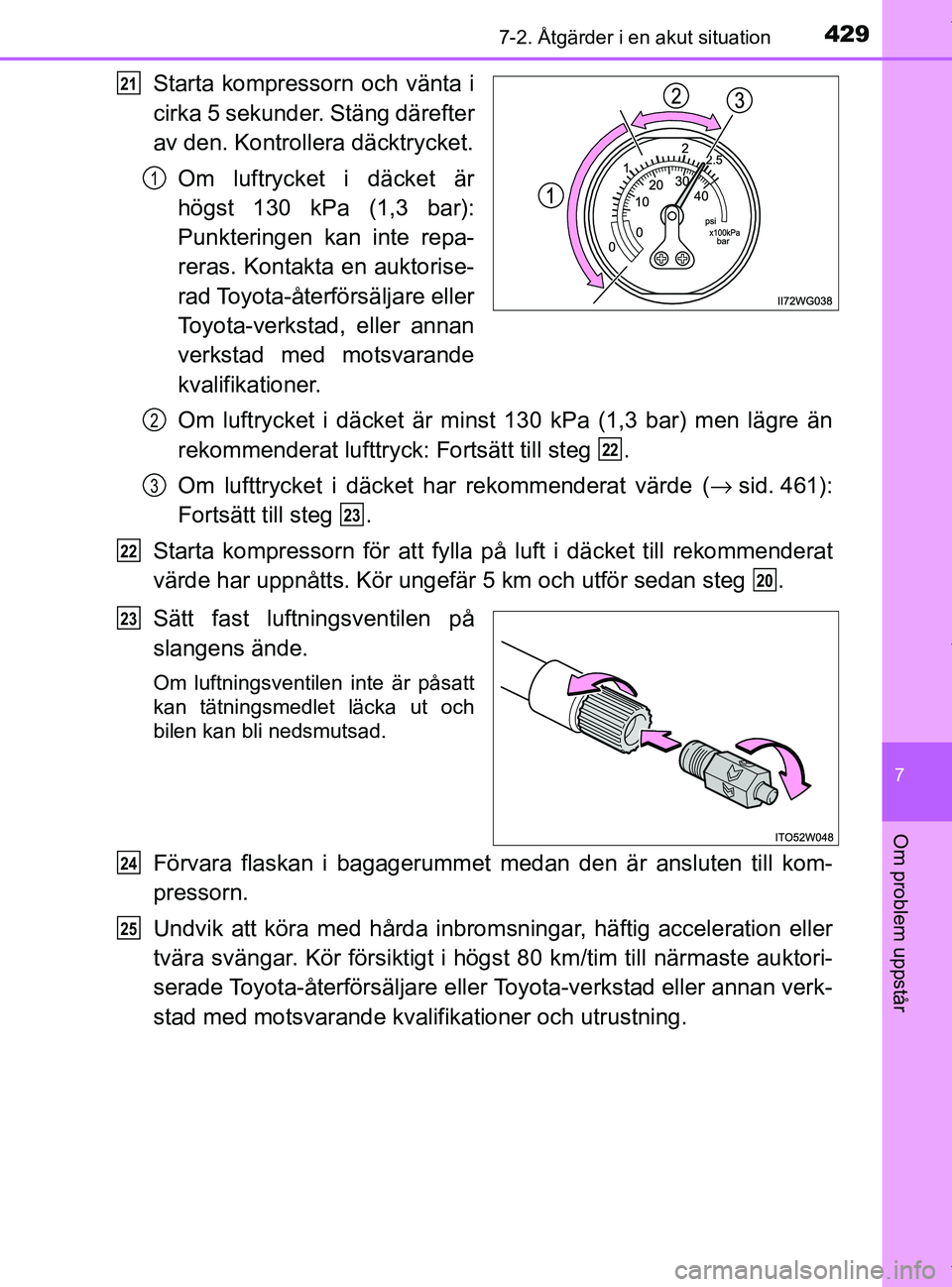

4297-2. Åtgärder i en akut situation
PRIUS +_OM47D30SE
7
Om problem uppstår
Starta kompressorn och vänta i
cirka 5 sekunder. Stäng därefter
av den. Kontrollera däcktrycket.Om luftrycket i däcket är
högst 130 kPa (1,3 bar):
Punkteringen kan inte repa-
reras. Kontakta en auktorise-
rad Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer.
Om luftrycket i däcket är minst 130 kPa (1,3 bar) men lägre än
rekommenderat lufttryck: Fortsätt till steg .
Om lufttrycket i däcket har rekommenderat värde ( →sid. 461):
Fortsätt till steg .
Starta kompressorn för att fylla på luft i däcket till rekommenderat
värde har uppnåtts. Kör ungefär 5 km och utför sedan steg .
Sätt fast luftningsventilen på
slangens ände.
Om luftningsventilen inte är påsatt
kan tätningsmedlet läcka ut och
bilen kan bli nedsmutsad.
Förvara flaskan i ba gagerummet medan den är ansluten till kom-
pressorn.
Undvik att köra med hårda inbrom sningar, häftig acceleration eller
tvära svängar. Kör försiktigt i högs t 80 km/tim till närmaste auktori-
serade Toyota-återförsäljare eller Toyota-verkstad eller annan verk-
stad med motsvarande kvalifikationer och utrustning.
21
1
2
22
3
23
22
20
23
24
25
PRIUS +_OM47D30SE.book Page 429 Thursday, April 11, 2019 10: 31 AM

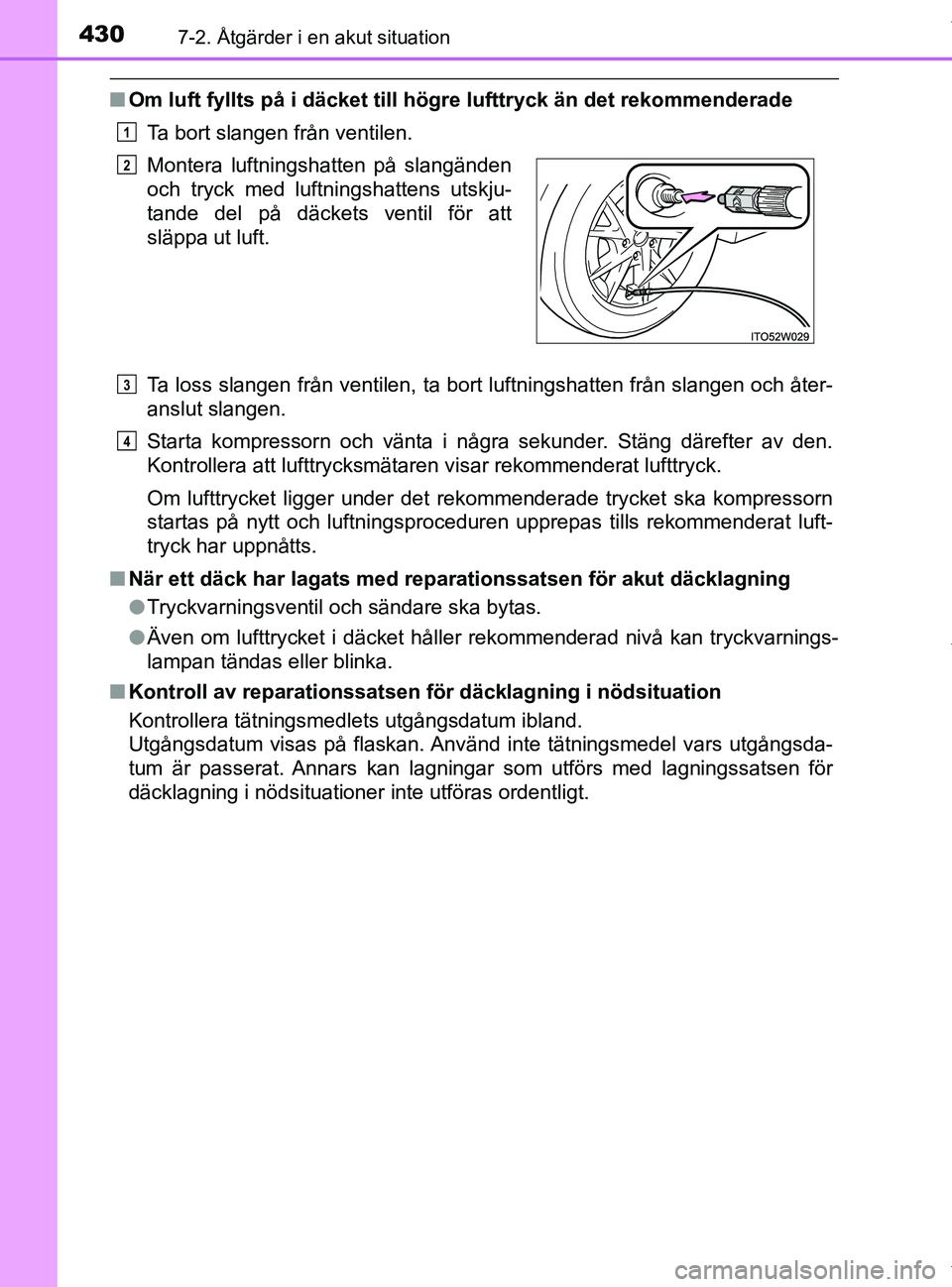

4307-2. Åtgärder i en akut situation
PRIUS +_OM47D30SE
nOm luft fyllts på i däcket till hög re lufttryck än det rekommenderade
Ta bort slangen från ventilen.
Ta loss slangen från ventilen, ta bort luftningshatten från slangen och åter-
anslut slangen.
Starta kompressorn och vänta i några sekunder. Stäng därefter av den.
Kontrollera att lufttrycksmätaren visar rekommenderat lufttryck.
Om lufttrycket ligger under det rekommenderade trycket ska kompressorn
startas på nytt och luftningsproceduren upprepas tills rekommenderat luft-
tryck har uppnåtts.
n När ett däck har lagats med reparationssatsen för akut däcklagning
lTryckvarningsventil och sändare ska bytas.
l Även om lufttrycket i däcket håller rekommenderad nivå kan tryckvarnings-
lampan tändas eller blinka.
n Kontroll av reparationssatsen fö r däcklagning i nödsituation
Kontrollera tätningsmedlets utgångsdatum ibland.
Utgångsdatum visas på flaskan. Använd inte tätningsmedel vars utgångsda-
tum är passerat. Annars kan lagningar som utförs med lagningssatsen för
däcklagning i nödsituationer inte utföras ordentligt. Montera luftningshatten på slangänden
och tryck med luftningshattens utskju-
tande del på däckets ventil för att
släppa ut luft.
1
2
3
4
