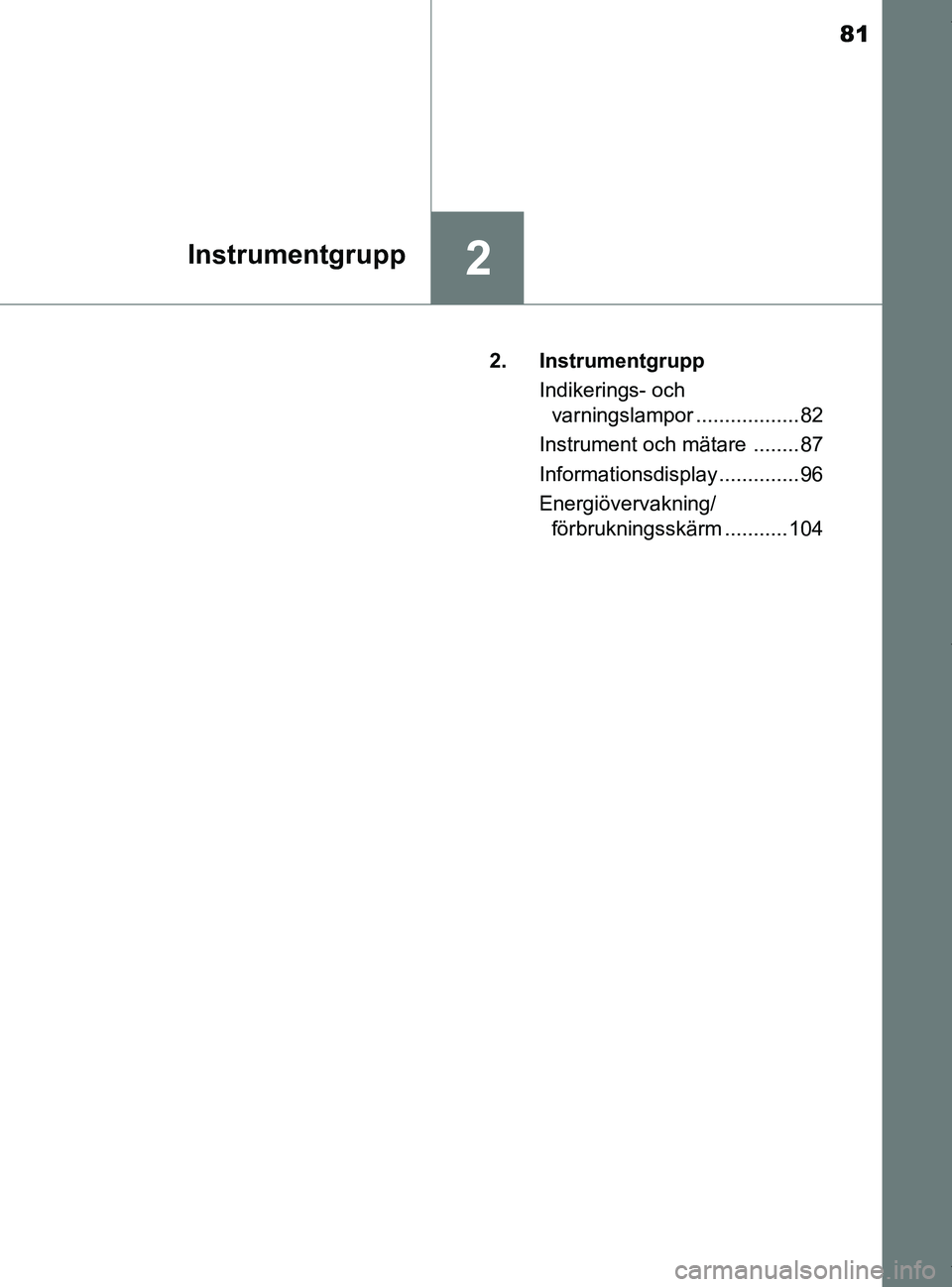

TOYOTA PRIUS PLUS 2019 Bruksanvisningar (in Swedish)

81
2Instrumentgrupp
PRIUS +_OM47D30SE2. Instrumentgrupp
Indikerings- och varningslampor .................. 82
Instrument och mätare ........ 87
Informationsdisplay .............. 96
Energiövervakning/ förbrukningsskärm ........... 104
PRIUS +_OM47D30SE.book Page 81 Thursday, April 11, 2019 10:3 1 AM

822. Instrumentgrupp
PRIUS +_OM47D30SE

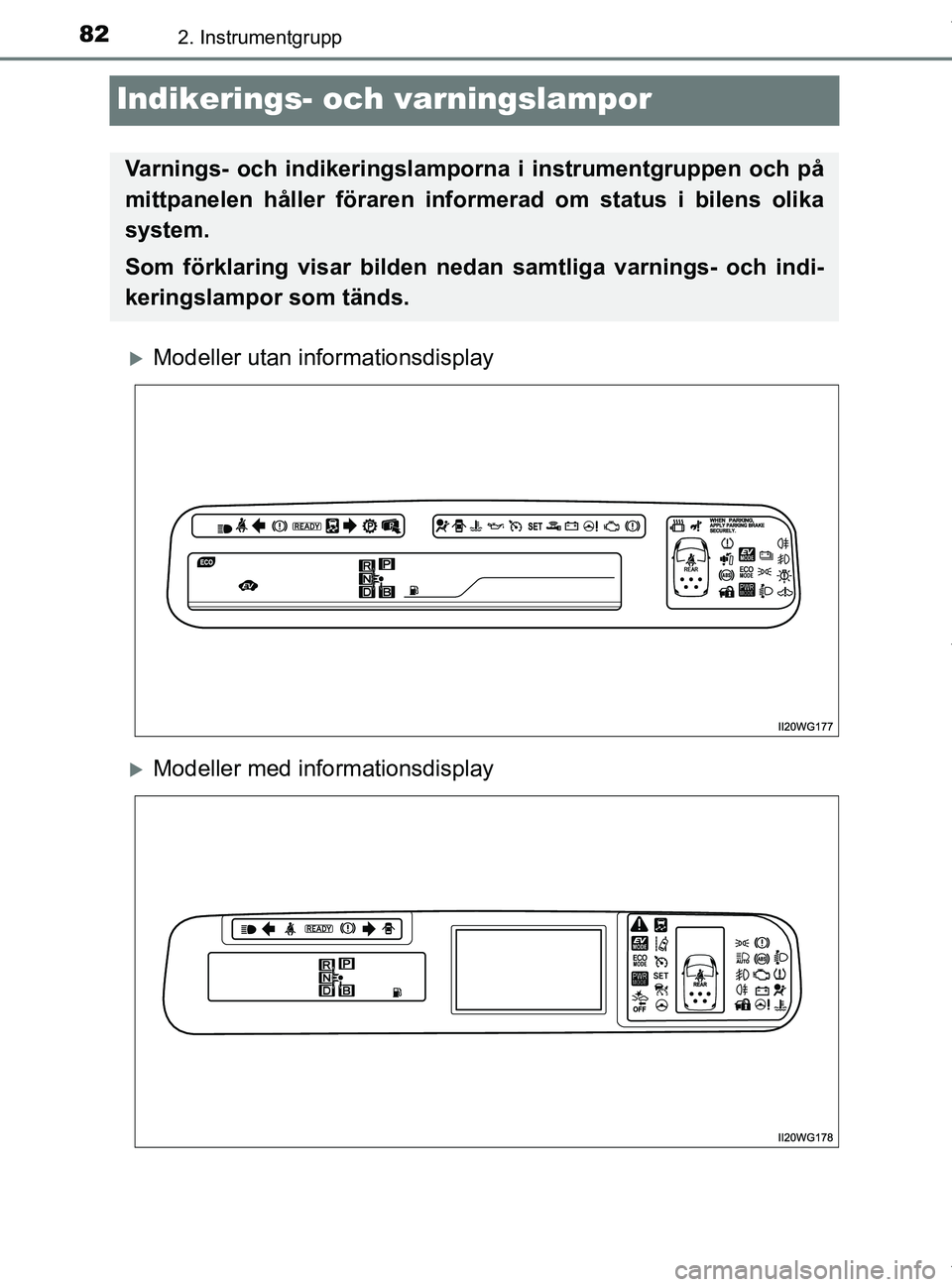

Indikerings- och varningslampor
Modeller utan informationsdisplay
Modeller med informationsdisplay
Varnings- och indikeringslampor na i instrumentgruppen och på
mittpanelen håller föraren inform erad om status i bilens olika
system.
Som förklaring visar bilden nedan samtliga varnings- och indi-
keringslampor som tänds.
PRIUS +_OM47D30SE.book Page 82 Thursday, April 11, 2019 10:3 1 AM

832. Instrumentgrupp
2
Instrumentgrupp
PRIUS +_OM47D30SE

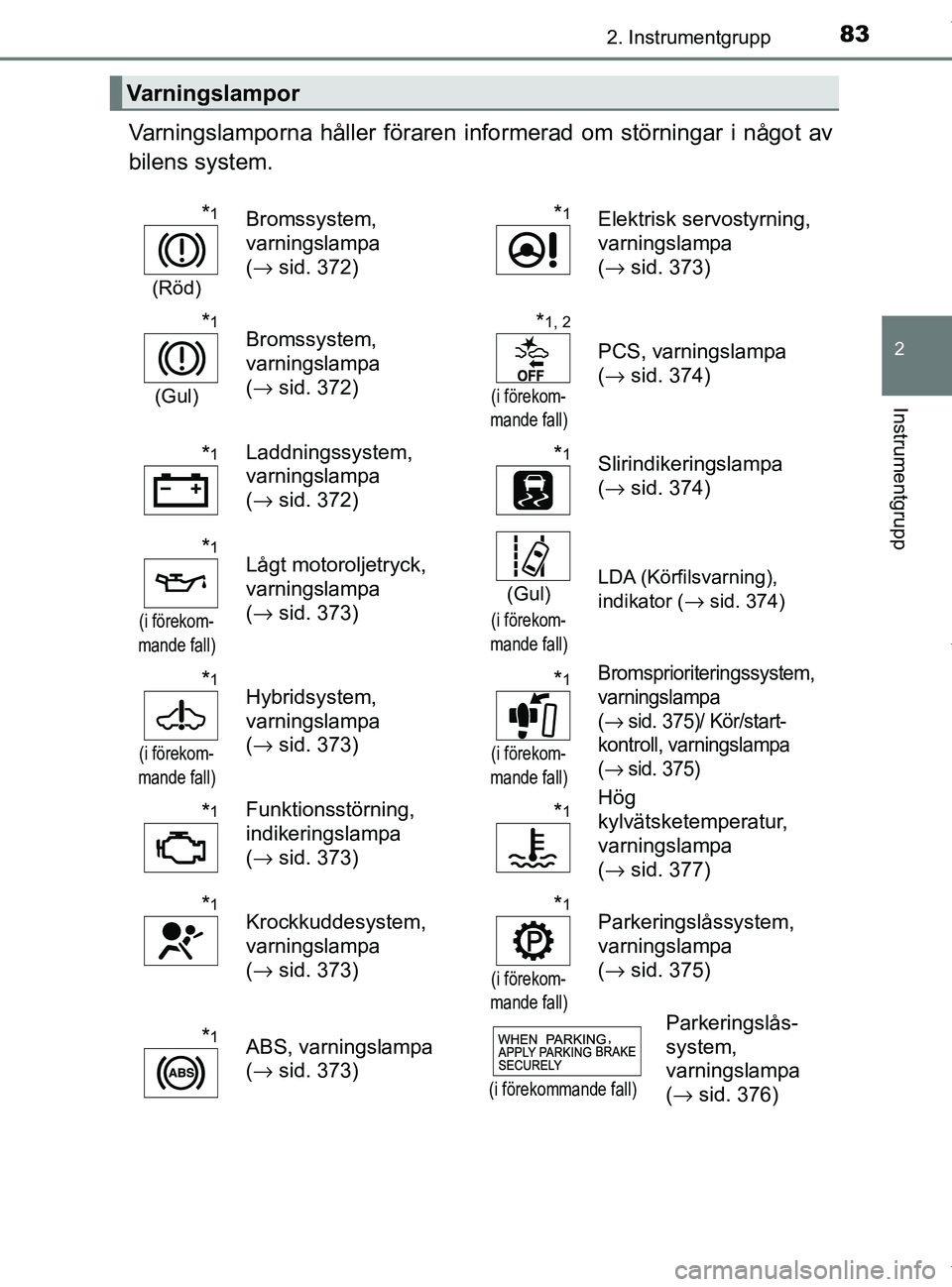

Varningslamporna håller föraren informerad om störningar i något av
bilens system.
Varningslampor
*1
(Röd)
Bromssystem,
varningslampa
( → sid. 372)*1Elektrisk servostyrning,
varningslampa
(→ sid. 373)
*1
(Gul)
Bromssystem,
varningslampa
(→ sid. 372)*1, 2
(i förekom-
mande fall)
PCS, varningslampa
( → sid. 374)
*1Laddningssystem,
varningslampa
(→ sid. 372)*1Slirindikeringslampa
(→ sid. 374)
*1
(i förekom-
mande fall)
Lågt motoroljetryck,
varningslampa
( → sid. 373)
(Gul)
(i förekom-
mande fall)
LDA (Körfilsvarning),
indikator (
→sid. 374)
*1
(i förekom-
mande fall)
Hybridsystem,
varningslampa
( → sid. 373)*1
(i förekom-
mande fall)
Bromsprioriteringssystem,
varningslampa
(
→sid. 375)/ Kör/start-
kontroll, varningslampa
(
→sid. 375)
*1Funktionsstörning,
indikeringslampa
( → sid. 373)*1Hög
kylvätsketemperatur,
varningslampa
(→ sid. 377)
*1Krockkuddesystem,
varningslampa
(→ sid. 373)*1
(i förekom-
mande fall)
Parkeringslåssystem,
varningslampa
( → sid. 375)
*1ABS, varningslampa
(→ sid. 373)
(i förekommande fall)
Parkeringslås-
system,
varningslampa
(→ sid. 376)
PRIUS +_OM47D30SE.book Page 83 Thursday, April 11, 2019 10:3 1 AM

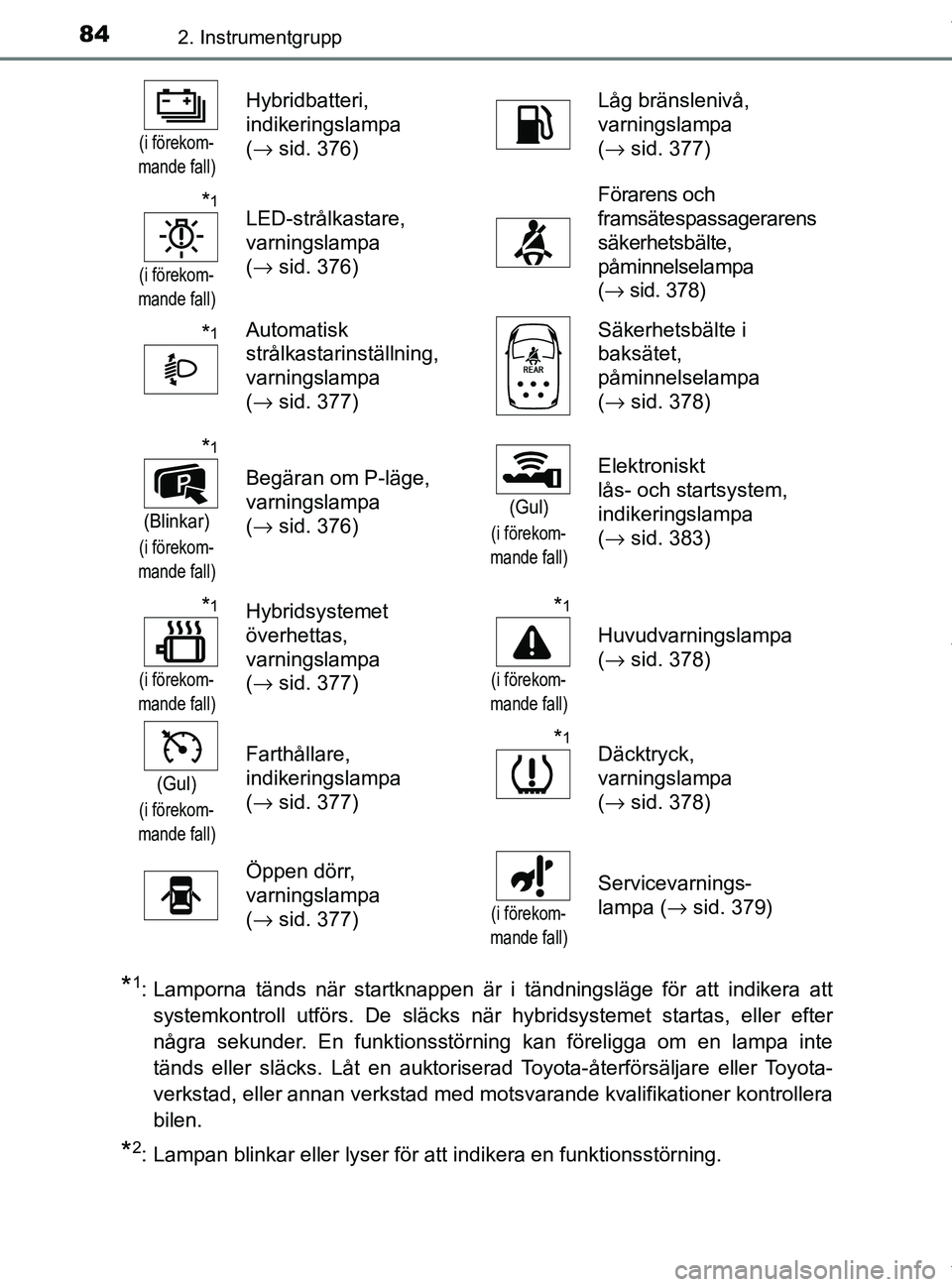

842. Instrumentgrupp
PRIUS +_OM47D30SE
*1: Lamporna tänds när startknappen är i tändningsläge för att indikera attsystemkontroll utförs. De släcks när hybridsystemet startas, eller efter
några sekunder. En funktionsstörning kan föreligga om en lampa inte
tänds eller släcks. Låt en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kvalifikationer kontrollera
bilen.
*2: Lampan blinkar eller lyser för att indikera en funktionsstörning.
(i förekom-
mande fall)
Hybridbatteri,
indikeringslampa
( → sid. 376) Låg bränslenivå,
varningslampa
(
→ sid. 377)
*1
(i förekom-
mande fall)
LED-strålkastare,
varningslampa
( → sid. 376) Förarens och
framsätespassagerarens
säkerhetsbälte,
påminnelselampa
(
→ sid. 378)
*1Automatisk
strålkastarinställning,
varningslampa
(→ sid. 377) Säkerhetsbälte i
baksätet,
påminnelselampa
(
→ sid. 378)
*1
(Blinkar)
(i förekom-
mande fall)
Begäran om P-läge,
varningslampa
( → sid. 376)
(Gul)
(i förekom-
mande fall)
Elektroniskt
lås- och startsystem,
indikeringslampa
( → sid. 383)
*1
(i förekom-
mande fall)
Hybridsystemet
överhettas,
varningslampa
( → sid. 377)*1
(i förekom-
mande fall)
Huvudvarningslampa
( → sid. 378)
(Gul)
(i förekom-
mande fall)
Farthållare,
indikeringslampa
( → sid. 377)*1Däcktryck,
varningslampa
(→ sid. 378)
Öppen dörr,
varningslampa
( → sid. 377)
(i förekom-
mande fall)
Servicevarnings-
lampa ( →sid. 379)
PRIUS +_OM47D30SE.book Page 84 Thursday, April 11, 2019 10:3 1 AM

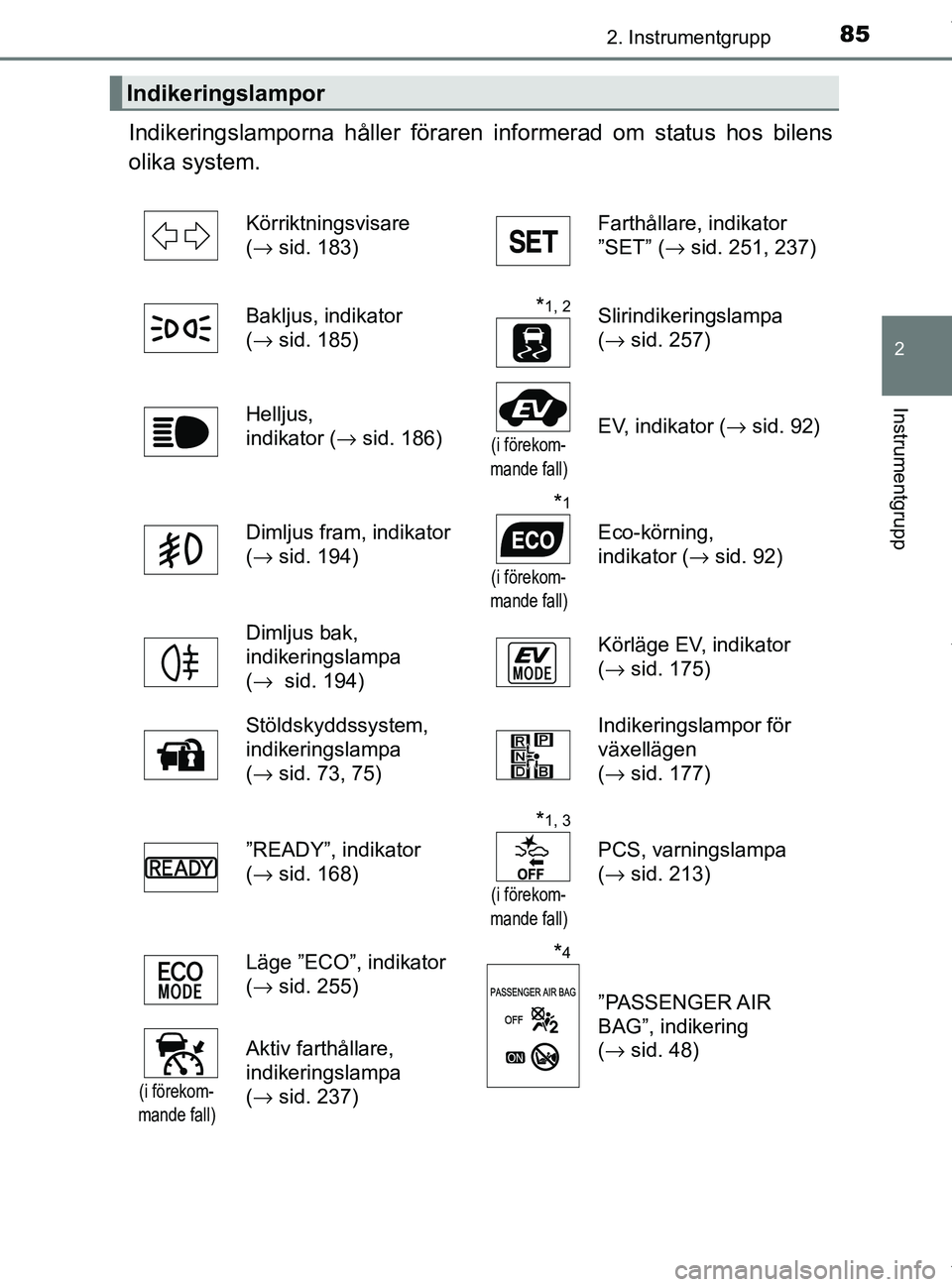

852. Instrumentgrupp
2
Instrumentgrupp
PRIUS +_OM47D30SE
Indikeringslamporna håller föraren informerad om status hos bilens
olika system.
Indikeringslampor
Körriktningsvisare
( → sid. 183) Farthållare, indikator
”SET” (
→sid. 251, 237)
Bakljus, indikator
( → sid. 185)
*1, 2Slirindikeringslampa
(→ sid. 257)
Helljus,
indikator ( →sid. 186)
(i förekom-
mande fall)EV, indikator ( →sid. 92)
Dimljus fram, indikator
( → sid. 194)
*1
(i förekom-
mande fall)
Eco-körning,
indikator ( →sid. 92)
Dimljus bak,
indikeringslampa
( → sid. 194) Körläge EV, indikator
(
→ sid. 175)
Stöldskyddssystem,
indikeringslampa
( → sid. 73, 75) Indikeringslampor för
växellägen
(
→ sid. 177)
”READY”, indikator
( → sid. 168)
*1, 3
(i förekom-
mande fall)
PCS, varningslampa
( → sid. 213)
Läge ”ECO”, indikator
( → sid. 255)
*4
”PASSENGER AIR
BAG”, indikering
(→ sid. 48)
(i förekom-
mande fall)
Aktiv farthållare,
indikeringslampa
( → sid. 237)
PRIUS +_OM47D30SE.book Page 85 Thursday, April 11, 2019 10:3 1 AM

862. Instrumentgrupp
PRIUS +_OM47D30SE

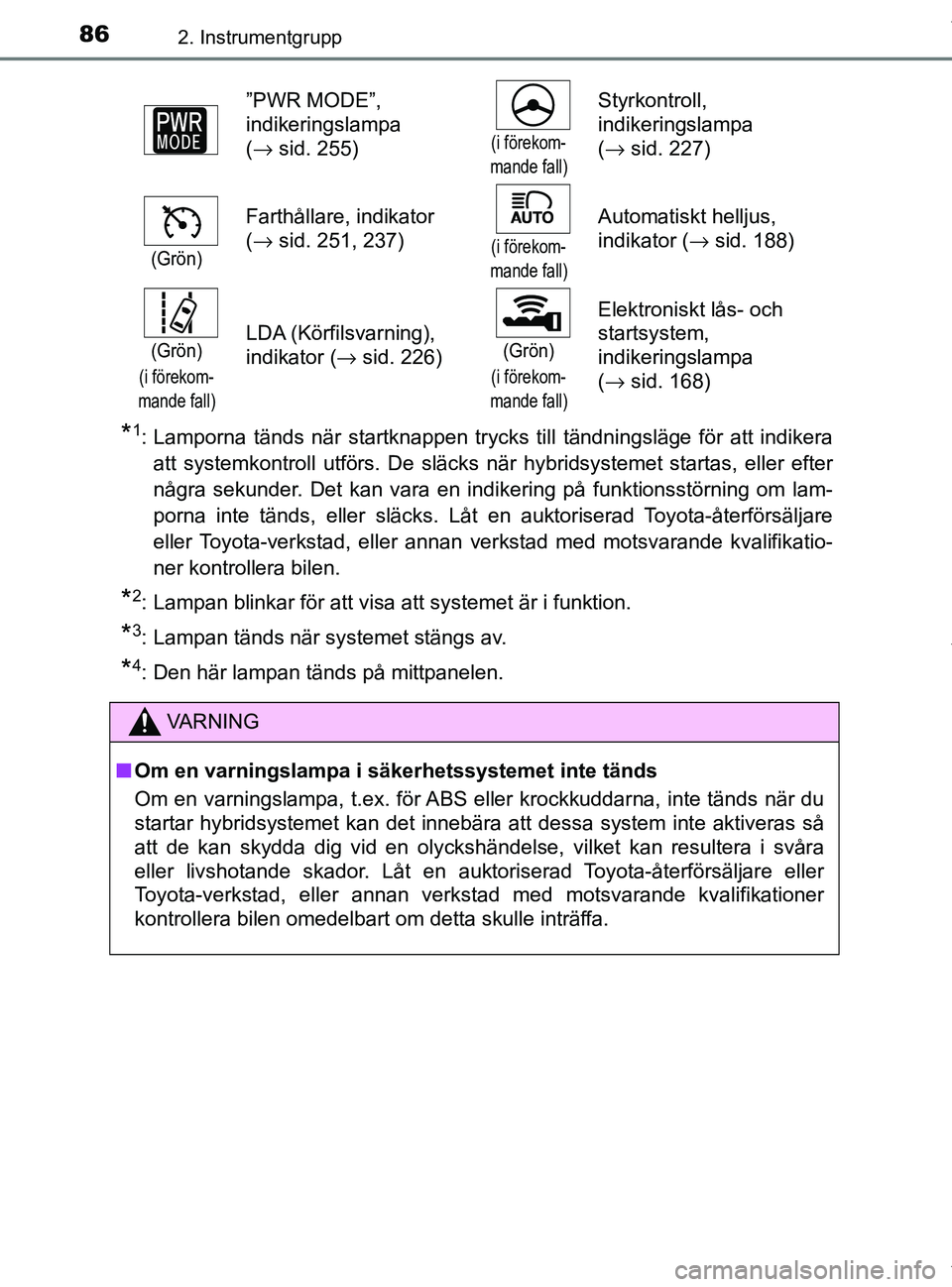

*1: Lamporna tänds när startknappen trycks till tändningsläge för att indikeraatt systemkontroll utförs. De släcks när hybridsystemet startas, eller efter
några sekunder. Det kan vara en indikering på funktionsstörning om lam-
porna inte tänds, eller släcks. Låt en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikatio-
ner kontrollera bilen.
*2: Lampan blinkar för att visa att systemet är i funktion.
*3: Lampan tänds när systemet stängs av.
*4: Den här lampan tänds på mittpanelen. ”PWR MODE”,
indikeringslampa
(
→ sid. 255)
(i förekom-
mande fall)
Styrkontroll,
indikeringslampa
( → sid. 227)
(Grön)
Farthållare, indikator
(→ sid. 251, 237)
(i förekom-
mande fall)
Automatiskt helljus,
indikator ( →sid. 188)
(Grön)
(i förekom-
mande fall)
LDA (Körfilsvarning),
indikator ( →sid. 226)(Grön)
(i förekom-
mande fall)
Elektroniskt lås- och
startsystem,
indikeringslampa
( → sid. 168)
VA R N I N G
nOm en varningslampa i säkerhetssystemet inte tänds
Om en varningslampa, t.ex. för ABS eller krockkuddarna, inte tänds när du
startar hybridsystemet kan det innebära att dessa system inte aktiveras så
att de kan skydda dig vid en olyckshändelse, vilket kan resultera i svåra
eller livshotande skador. Låt en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer
kontrollera bilen omedelbart om detta skulle inträffa.
PRIUS +_OM47D30SE.book Page 86 Thursday, April 11, 2019 10:3 1 AM

87
2
2. Instrumentgrupp
Instrumentgrupp
PRIUS +_OM47D30SE

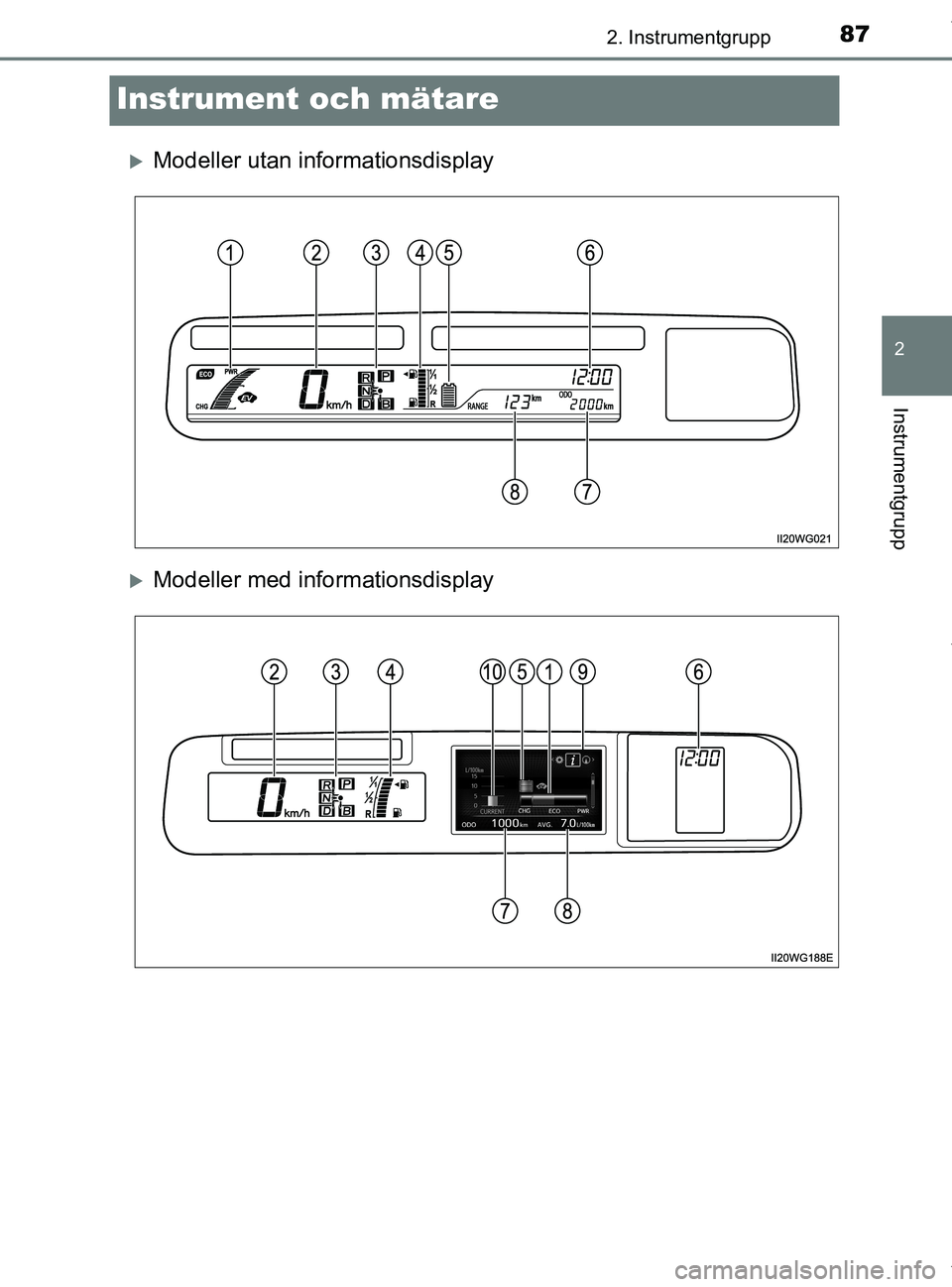

Instrument och mätare
Modeller utan informationsdisplay
Modeller med informationsdisplay
PRIUS +_OM47D30SE.book Page 87 Thursday, April 11, 2019 10:31 AM

882. Instrumentgrupp
PRIUS +_OM47D30SE

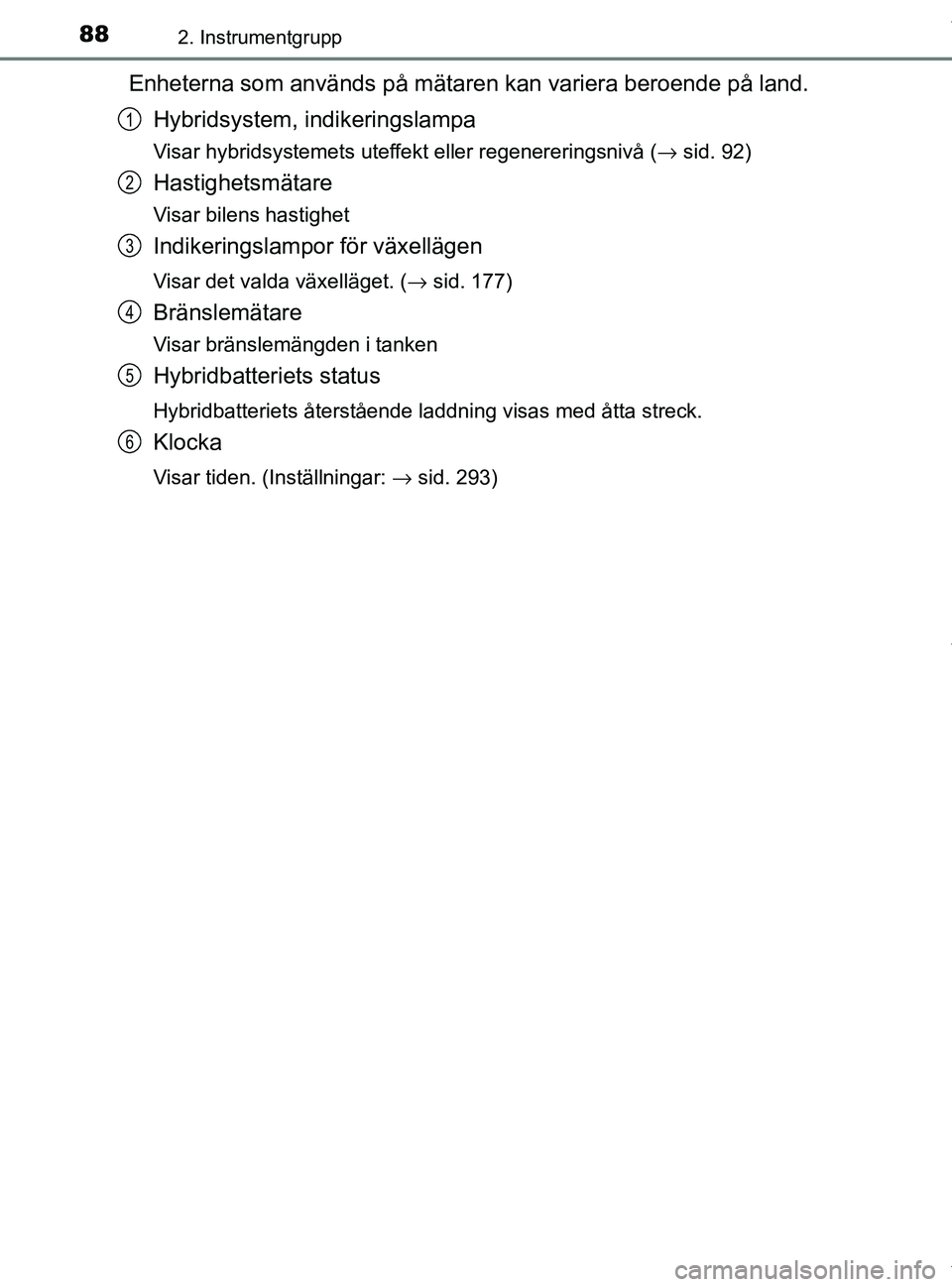

Enheterna som används på mätaren kan variera beroende på land.Hybridsystem, indikeringslampa
Visar hybridsystemets uteffekt eller regenereringsnivå ( →sid. 92)
Hastighetsmätare
Visar bilens hastighet
Indikeringslampor för växellägen
Visar det valda växelläget. ( →sid. 177)
Bränslemätare
Visar bränslemängden i tanken
Hybridbatteriets status
Hybridbatteriets återstående laddning visas med åtta streck.
Klocka
Visar tiden. (Inställningar: →sid. 293)
1
2
3
4
5
6
PRIUS +_OM47D30SE.book Page 88 Thursday, April 11, 2019 10:3 1 AM

892. Instrumentgrupp
2
Instrumentgrupp
PRIUS +_OM47D30SE

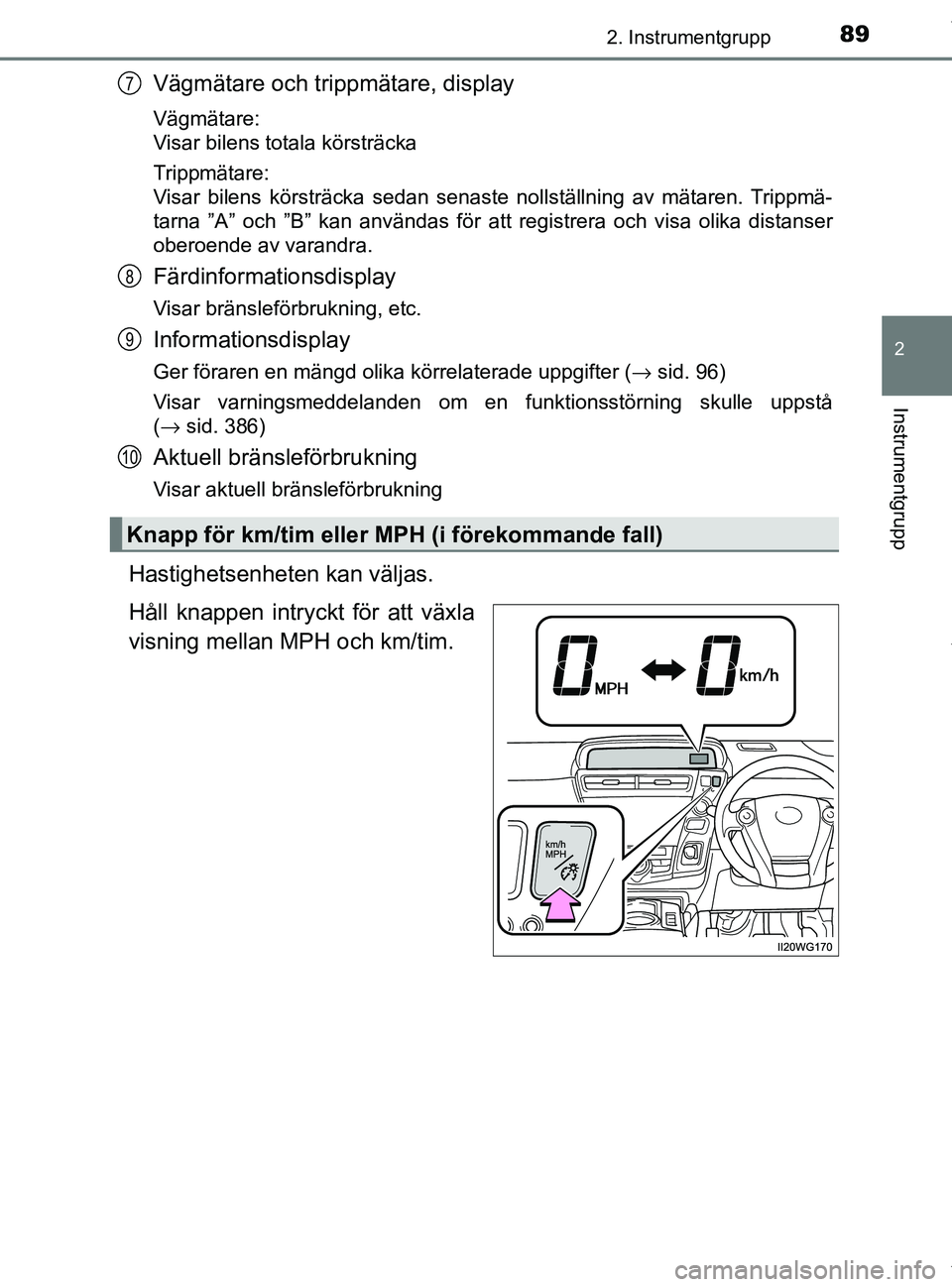

Vägmätare och trippmätare, display
Vägmätare:
Visar bilens totala körsträcka
Trippmätare:
Visar bilens körsträcka sedan senaste nollställning av mätaren\
. Trippmä-
tarna ”A” och ”B” kan användas för att registrera och visa olika distanser
oberoende av varandra.
Färdinformationsdisplay
Visar bränsleförbrukning, etc.
Informationsdisplay
Ger föraren en mängd olika körrelaterade uppgifter (→sid. 96)
Visar varningsmeddelanden om en funktionsstörning skulle uppstå
( → sid. 386)
Aktuell bränsleförbrukning
Visar aktuell bränsleförbrukning
Hastighetsenheten kan väljas.
Håll knappen intryckt för att växla
visning mellan MPH och km/tim.
Knapp för km/tim eller MPH (i förekommande fall)
7
8
9
10
PRIUS +_OM47D30SE.book Page 89 Thursday, April 11, 2019 10:3 1 AM

902. Instrumentgrupp
PRIUS +_OM47D30SE

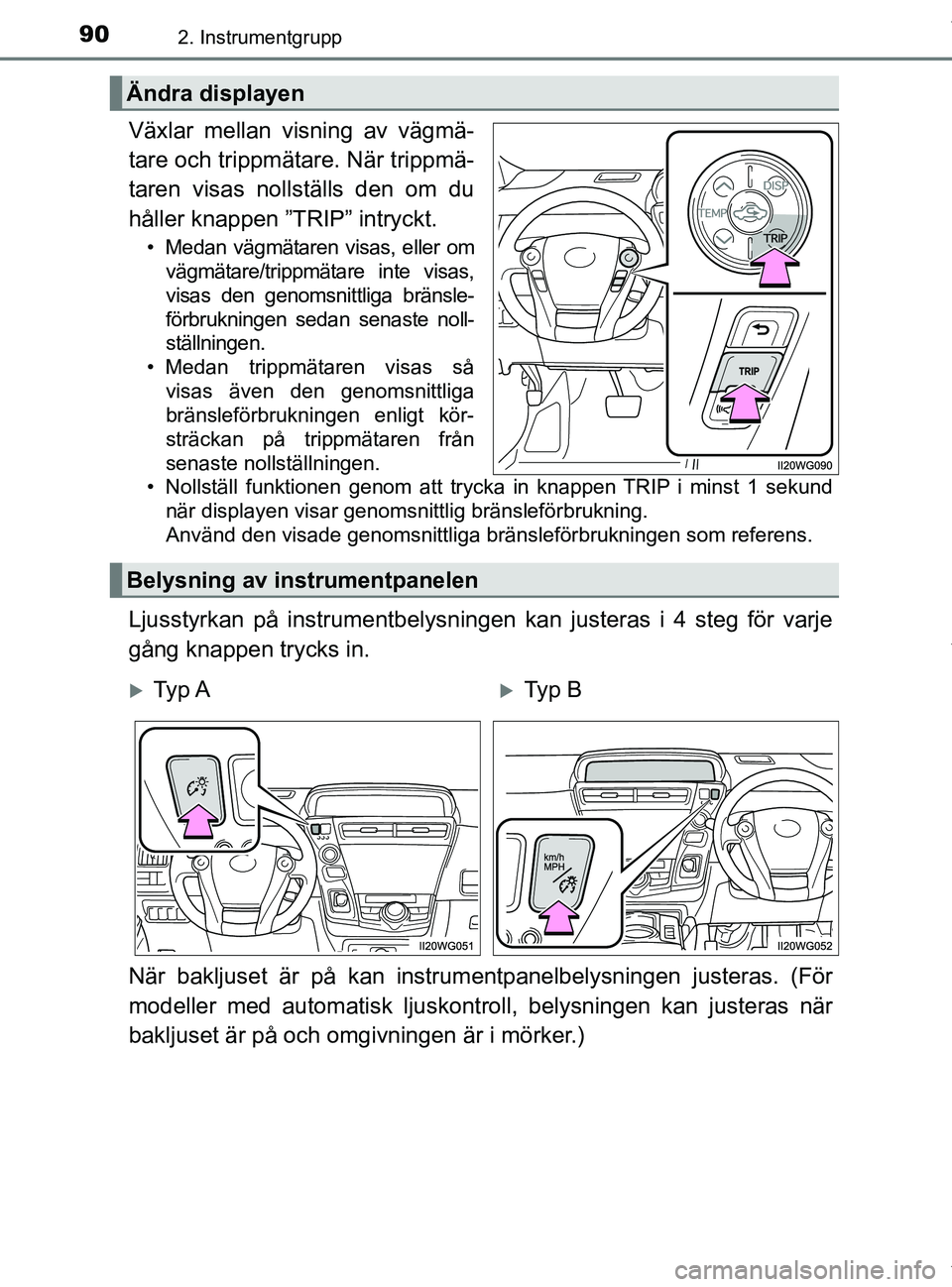

Växlar mellan visning av vägmä-
tare och trippmätare. När trippmä-
taren visas nollställs den om du
håller knappen ”TRIP” intryckt.
• Medan vägmätaren visas, eller omvägmätare/trippmätare inte visas,
visas den genomsnittliga bränsle-
förbrukningen sedan senaste noll-
ställningen.
• Medan trippmätaren visas så visas även den genomsnittliga
bränsleförbrukningen enligt kör-
sträckan på trippmätaren från
senaste nollställningen.
• Nollställ funktionen genom att trycka in knappen TRIP i minst 1 sekund
när displayen visar genomsnittlig bränsleförbrukning.
Använd den visade genomsnittliga bränsleförbrukningen som referens.
Ljusstyrkan på instrumentbelysningen kan justeras i 4 steg för varje
gång knappen trycks in.
När bakljuset är på kan instrumentpanelbelysningen justeras. (För
modeller med automatisk ljuskont roll, belysningen kan justeras när
bakljuset är på och omgivningen är i mörker.)
Ändra displayen
Belysning av instrumentpanelen
Ty p ATy p B
