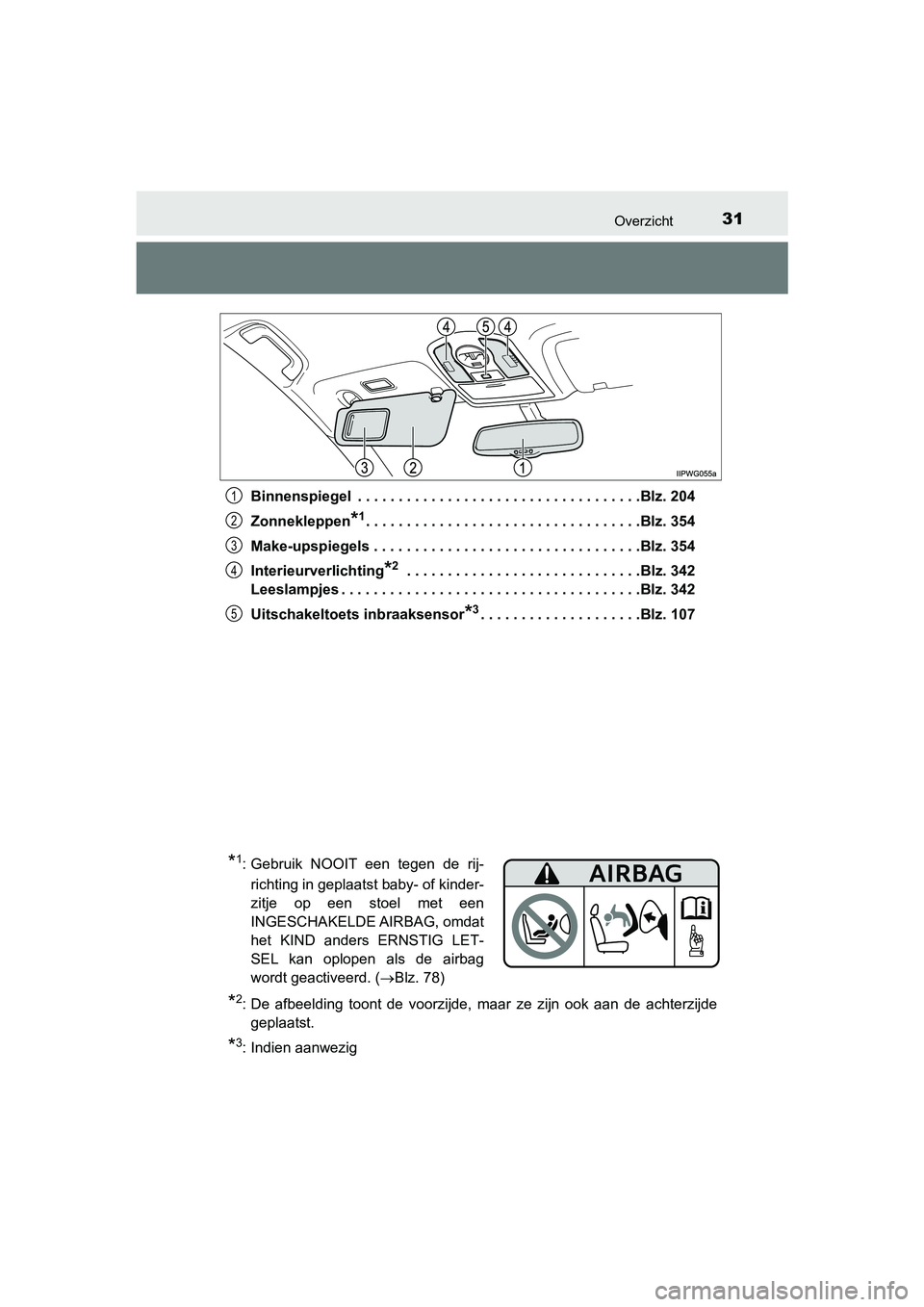

Page 32 of 570

31Overzicht
PRIUS +_OM_OM47D30E_(EE)Binnenspiegel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Blz. 204
Zonnekleppen
*1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
. .Blz. 354
Make-upspiegels . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Blz. 354
Interieurverlichting
*2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Blz. 3 42
Leeslampjes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Blz. 342
Uitschakeltoets inbraaksensor
*3. . . . . . . . . . . . . . . . . . . .Blz. 107
1
2
3
4
5
*1: Gebruik NOOIT een tegen de rij-
richting in geplaatst baby- of kinder-
zitje op een stoel met een
INGESCHAKELDE AIRBAG, omdat
het KIND anders ERNSTIG LET-
SEL kan oplopen als de airbag
wordt geactiveerd. ( Blz. 78)
*2: De afbeelding toont de voorzijde, maar ze zijn ook aan de acht erzijde
geplaatst.
*3: Indien aanwezig
PRIUS +_OM_OM47D30E_(EE).boo k Page 31 Friday, February 8, 2019 4:01 PM

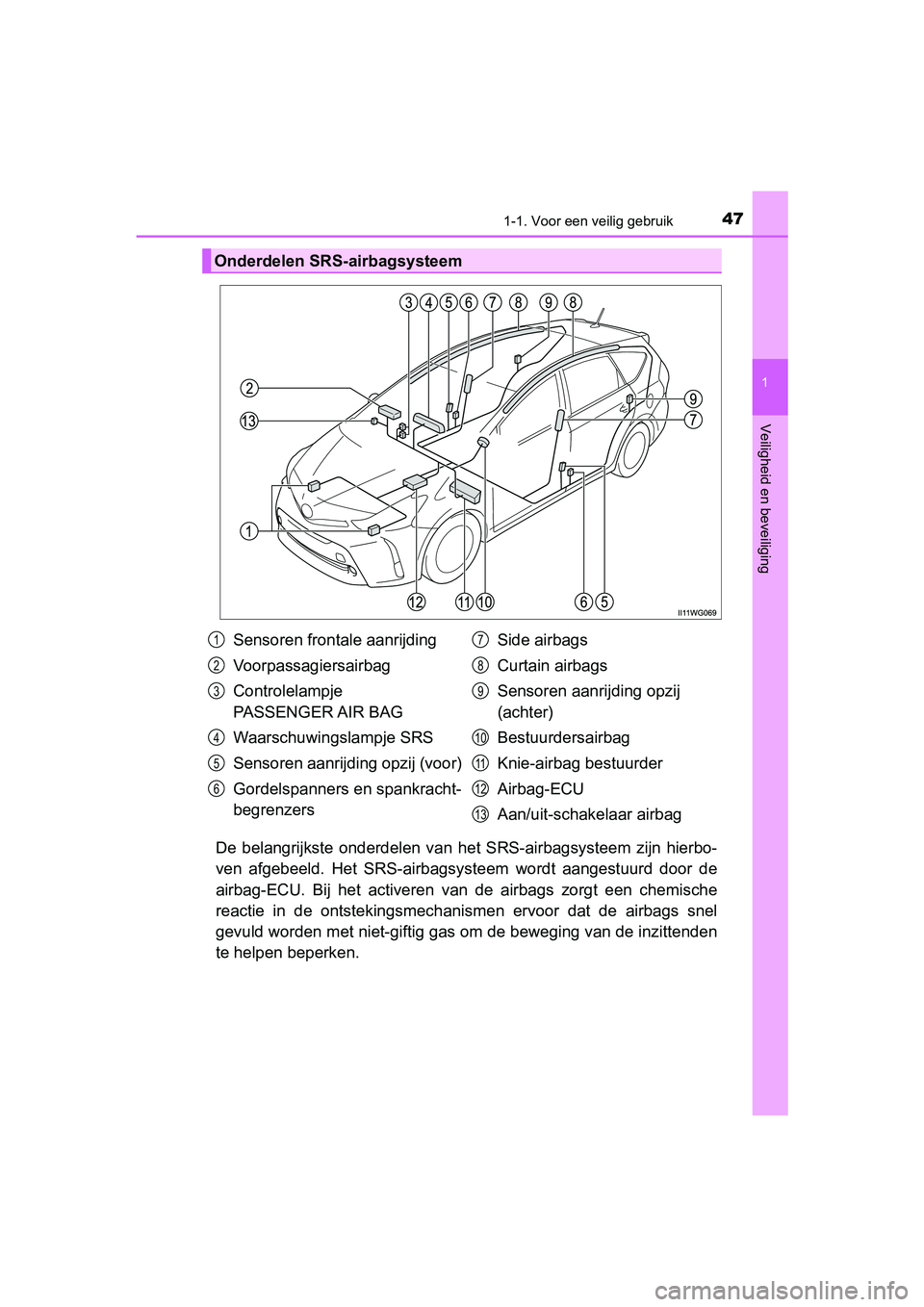

Page 48 of 570

471-1. Voor een veilig gebruik
1
PRIUS +_OM_OM47D30E_(EE)
Veiligheid en beveiliging
De belangrijkste onderdelen van het SRS-airbagsysteem zijn hierbo-
ven afgebeeld. Het SRS-airbagsys teem wordt aangestuurd door de
airbag-ECU. Bij het activeren v an de airbags zorgt een chemisch e
reactie in de ontstekingsmechani smen ervoor dat de airbags snel
gevuld worden met niet-giftig gas om de beweging van de inzitte nden
te helpen beperken.
Onderdelen SRS-airbagsysteem
Sensoren frontale aanrijding
Voorpassagiersairbag
Controlelampje
PASSENGER AIR BAG
Waarschuwingslampje SRS
Sensoren aanrijding opzij (voor)
Gordelspanners en spankracht-
begrenzers Side airbags
Curtain airbags
Sensoren aanrijding opzij
(achter)
Bestuurdersairbag
Knie-airbag bestuurder
Airbag-ECU
Aan/uit-schakelaar airbag1
2
3
4
5
6
7
8
9
10
11
12
13
PRIUS +_OM_OM47D30E_(EE).boo
k Page 47 Friday, February 8, 2019 4:01 PM

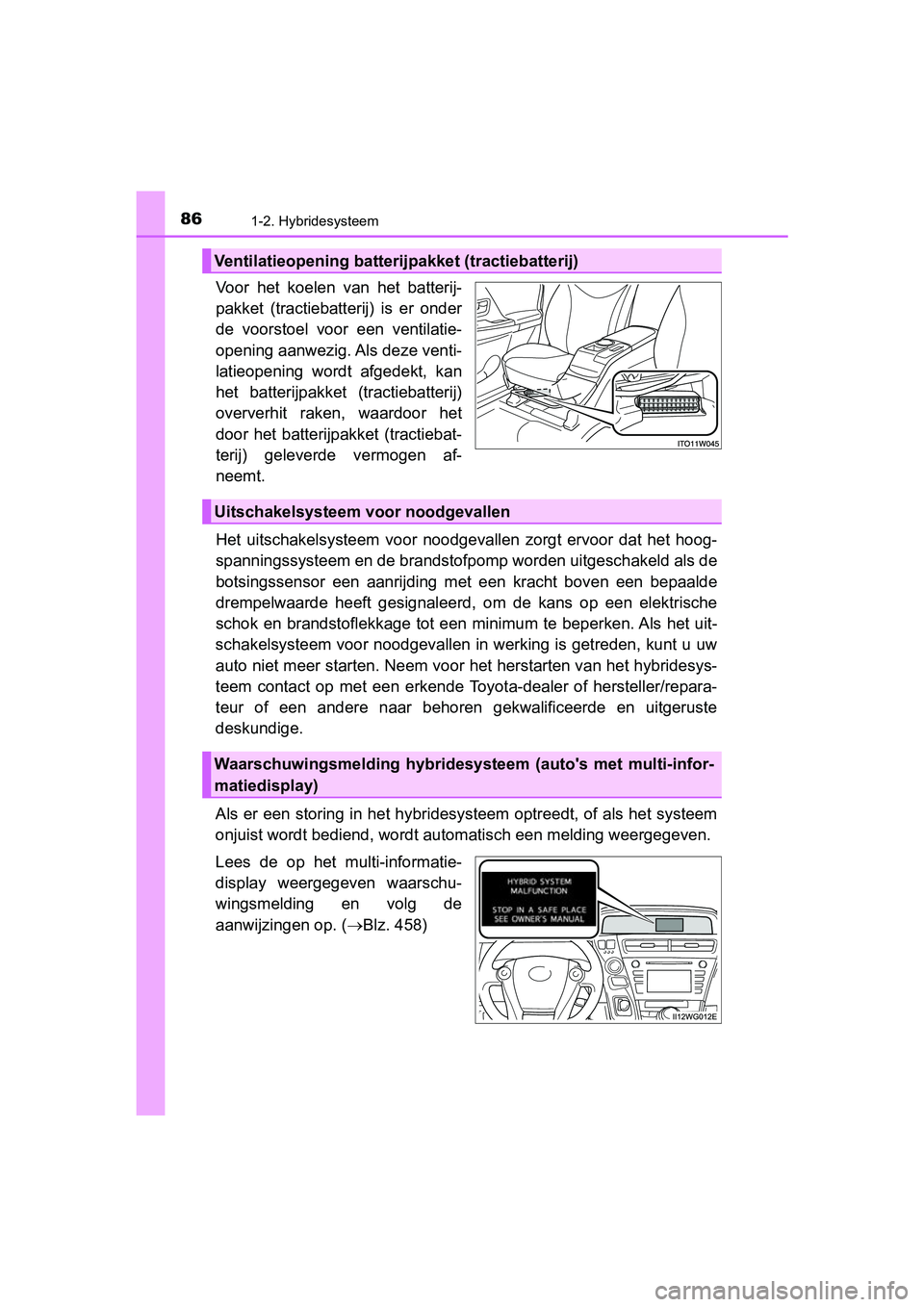

Page 87 of 570

861-2. Hybridesysteem
PRIUS +_OM_OM47D30E_(EE)
Voor het koelen van het batterij-
pakket (tractiebatterij) is er onder
de voorstoel voor een ventilatie-
opening aanwezig. Als deze venti-
latieopening wordt afgedekt, kan
het batterijpakket (tractiebatterij)
oververhit raken, waardoor het
door het batterijpakket (tractiebat-
terij) geleverde vermogen af-
neemt.
Het uitschakelsysteem voor noodgevallen zorgt ervoor dat het ho og-
spanningssysteem en de brandstofpomp worden uitgeschakeld als d e
botsingssensor een aanrijding m et een kracht boven een bepaalde
drempelwaarde heeft gesignaleerd, om de kans op een elektrische
schok en brandstoflekkage tot een minimum te beperken. Als het uit-
schakelsysteem voor noodgevallen in werking is getreden, kunt u uw
auto niet meer starten. Neem voor het herstarten van het hybrid esys-
teem contact op met een erkende To yota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
Als er een storing in het hybridesysteem optreedt, of als het s ysteem
onjuist wordt bediend, wordt auto matisch een melding weergegeve n.
Lees de op het multi-informatie-
display weergegeven waarschu-
wingsmelding en volg de
aanwijzingen op. ( Blz. 458)
Ventilatieopening batterijpakket (tractiebatterij)
Uitschakelsysteem voor noodgevallen
Waarschuwingsmelding hybridesysteem (auto's met multi-infor-
matiedisplay)
PRIUS +_OM_OM47D30E_(EE).boo k Page 86 Friday, February 8, 2019 4:01 PM

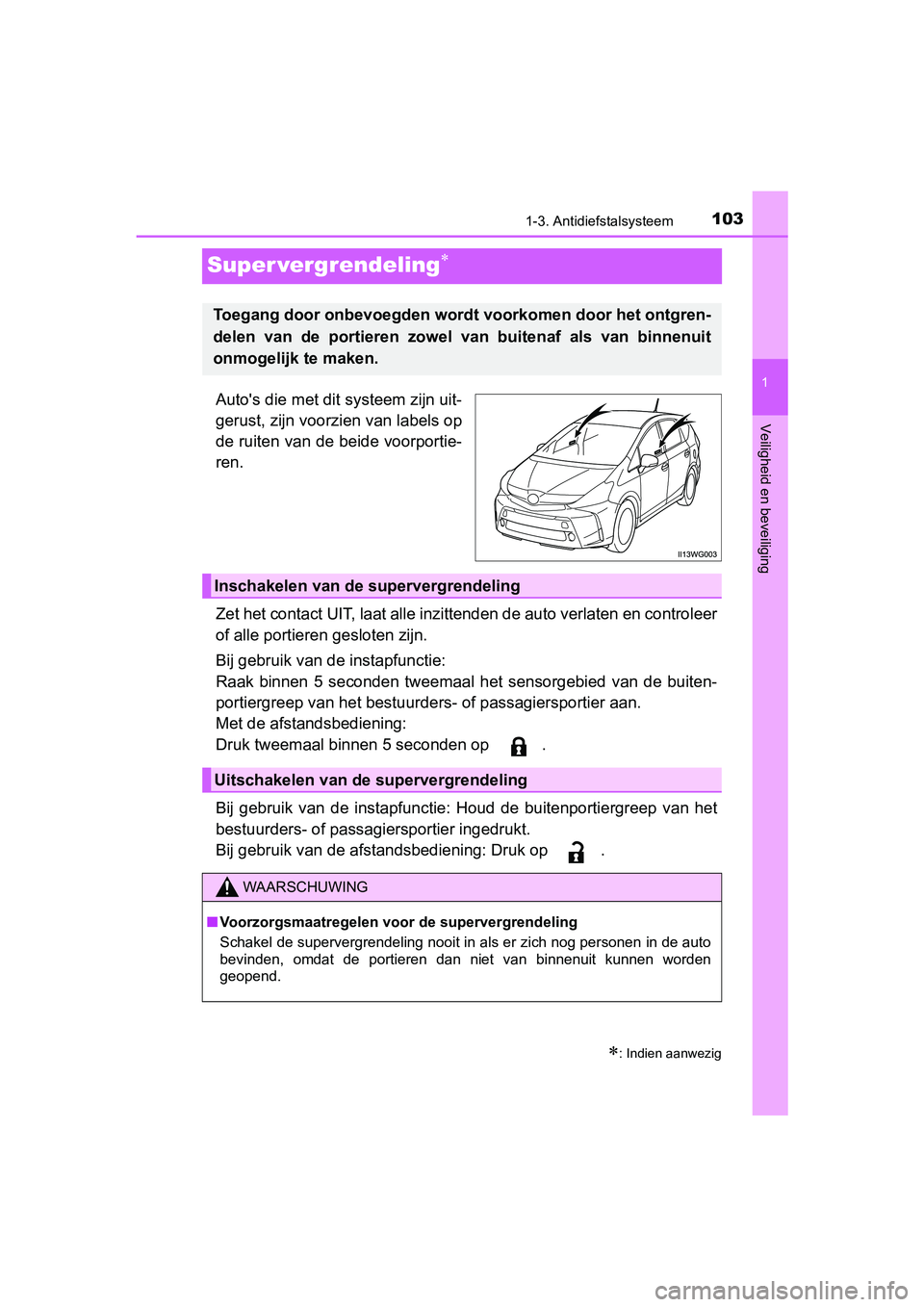

Page 104 of 570

103
1
1-3. Antidiefstalsysteem
PRIUS +_OM_OM47D30E_(EE)
Veiligheid en beveiliging
Super vergrendeling
Auto's die met dit systeem zijn uit-
gerust, zijn voorzien van labels op
de ruiten van de beide voorportie-
ren.
Zet het contact UIT, laat alle inzittenden de auto verlaten en controleer
of alle portieren gesloten zijn.
Bij gebruik van de instapfunctie:
Raak binnen 5 seconden tweemaal het sensorgebied van de buiten-
portiergreep van het bestuurde rs- of passagiersportier aan.
Met de afstandsbediening:
Druk tweemaal binnen 5 seconden op .
Bij gebruik van de instapfuncti e: Houd de buitenportiergreep va n het
bestuurders- of passagiersportier ingedrukt.
Bij gebruik van de afstandsbediening: Druk op .
: Indien aanwezig
Toegang door onbevoegden wordt voorkomen door het ontgren-
delen van de portieren zowel v an buitenaf als van binnenuit
onmogelijk te maken.
Inschakelen van de supervergrendeling
Uitschakelen van de supervergrendeling
WAARSCHUWING
■ Voorzorgsmaatregelen voor de supervergrendeling
Schakel de supervergrendeling nooit in als er zich nog personen in de auto
bevinden, omdat de portieren dan niet van binnenuit kunnen word en
geopend.
PRIUS +_OM_OM47D30E_(EE).book Page 103 Friday, February 8, 20 19 4:01 PM

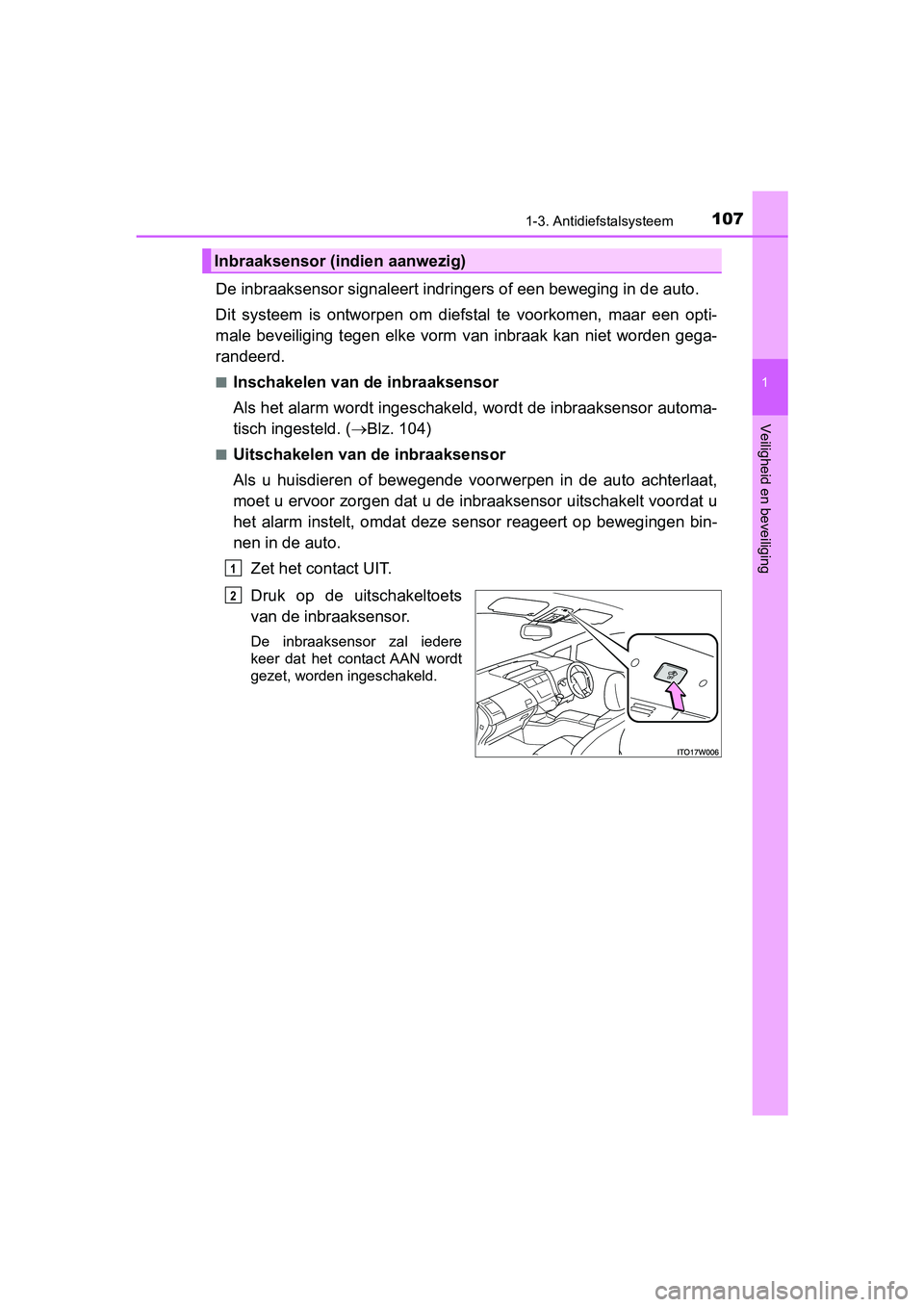

Page 108 of 570

1071-3. Antidiefstalsysteem
1
PRIUS +_OM_OM47D30E_(EE)
Veiligheid en beveiliging
De inbraaksensor signaleert indringers of een beweging in de auto.
Dit systeem is ontworpen om dief stal te voorkomen, maar een opti-
male beveiliging tegen elke vorm van inbraak kan niet worden gega-
randeerd.
■Inschakelen van de inbraaksensor
Als het alarm wordt ingeschakeld, wordt de inbraaksensor automa-
tisch ingesteld. ( Blz. 104)
■Uitschakelen van de inbraaksensor
Als u huisdieren of bewegende voorwerpen in de auto achterlaat,
moet u ervoor zorgen dat u de inbraaksensor uitschakelt voordat u
het alarm instelt, omdat deze sensor reageert op bewegingen bin -
nen in de auto.
Zet het contact UIT.
Druk op de uitschakeltoets
van de inbraaksensor.
De inbraaksensor zal iedere
keer dat het contact AAN wordt
gezet, worden ingeschakeld.
Inbraaksensor (indien aanwezig)
1
2
PRIUS +_OM_OM47D30E_(EE).book Page 107 Friday, February 8, 20 19 4:01 PM

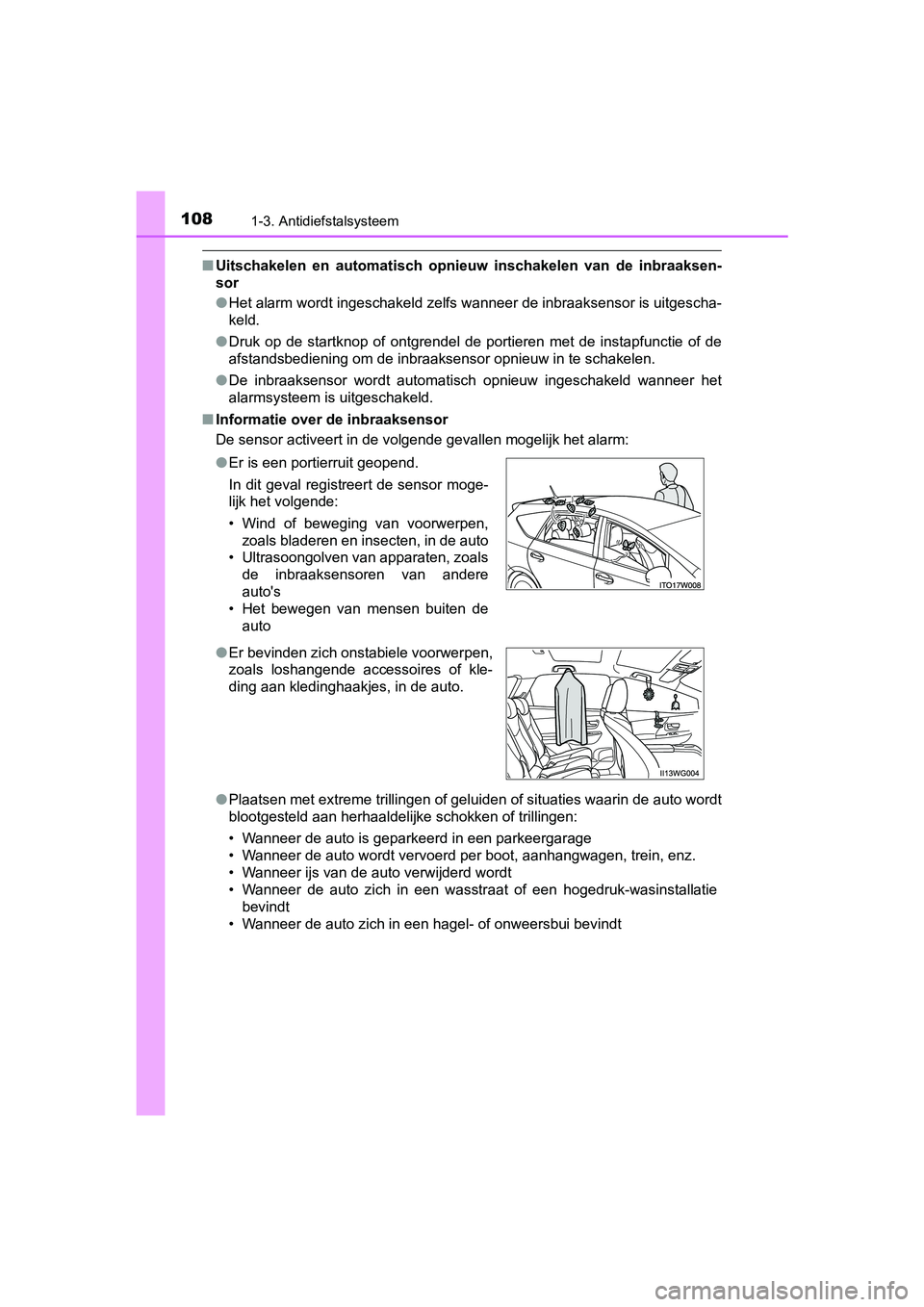

Page 109 of 570

1081-3. Antidiefstalsysteem
PRIUS +_OM_OM47D30E_(EE)
■Uitschakelen en automatisch opnieuw inschakelen van de inbraaks en-
sor
● Het alarm wordt ingeschakeld zelfs wanneer de inbraaksensor is uitgescha-
keld.
● Druk op de startknop of ontgrendel de portieren met de instapfu nctie of de
afstandsbediening om de inbraaksensor opnieuw in te schakelen.
● De inbraaksensor wordt automatisch opnieuw ingeschakeld wanneer het
alarmsysteem is uitgeschakeld.
■ Informatie over de inbraaksensor
De sensor activeert in de volgende gevallen mogelijk het alarm:
●Plaatsen met extreme trillingen of geluiden of situaties waarin de auto wordt
blootgesteld aan herhaaldelijke schokken of trillingen:
• Wanneer de auto is geparkeerd in een parkeergarage
• Wanneer de auto wordt vervoerd per boot, aanhangwagen, trein, enz.
• Wanneer ijs van de auto verwijderd wordt
• Wanneer de auto zich in een wasstraat of een hogedruk-wasinsta llatie
bevindt
• Wanneer de auto zich in een hagel- of onweersbui bevindt
●
Er is een portierruit geopend.
In dit geval registreert de sensor moge-
lijk het volgende:
• Wind of beweging van voorwerpen,
zoals bladeren en insecten, in de auto
• Ultrasoongolven van apparaten, zoals
de inbraaksensoren van andere
auto's
• Het bewegen van mensen buiten de
auto
● Er bevinden zich onstabiele voorwerpen,
zoals loshangende accessoires of kle-
ding aan kledinghaakjes, in de auto.
PRIUS +_OM_OM47D30E_(EE).book Page 108 Friday, February 8, 20 19 4:01 PM

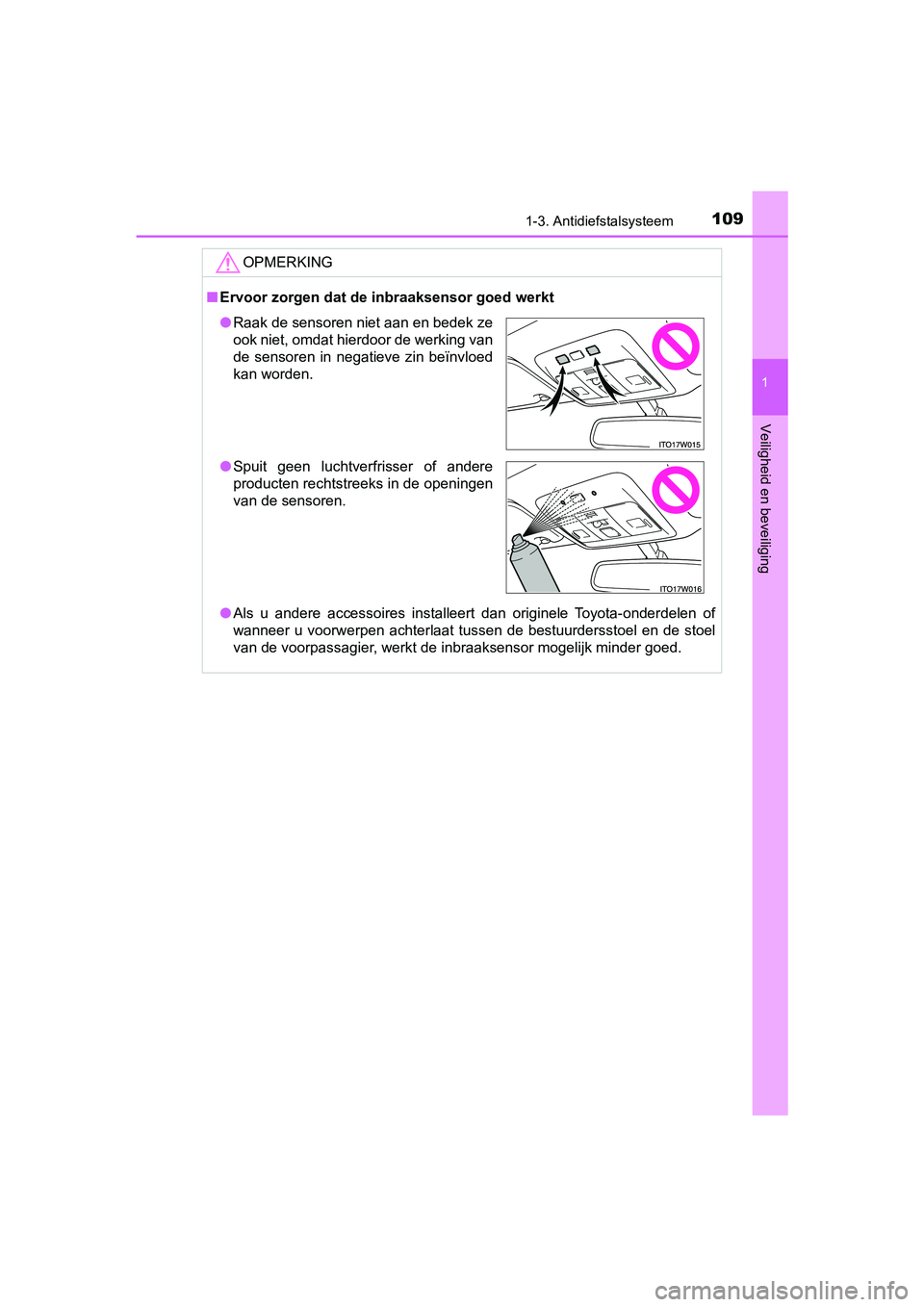

Page 110 of 570

1091-3. Antidiefstalsysteem
1
PRIUS +_OM_OM47D30E_(EE)
Veiligheid en beveiliging
OPMERKING
■Ervoor zorgen dat de i nbraaksensor goed werkt
● Als u andere accessoires installeert dan originele Toyota-onderdelen of
wanneer u voorwerpen achterlaat tussen de bestuurdersstoel en d e stoel
van de voorpassagier, werkt de inbraaksensor mogelijk minder go ed.
●Raak de sensoren niet aan en bedek ze
ook niet, omdat hierdoor de werking van
de sensoren in negatieve zin beïnvloed
kan worden.
● Spuit geen luchtverfrisser of andere
producten rechtstreeks in de openingen
van de sensoren.
PRIUS +_OM_OM47D30E_(EE).book Page 109 Friday, February 8, 20 19 4:01 PM

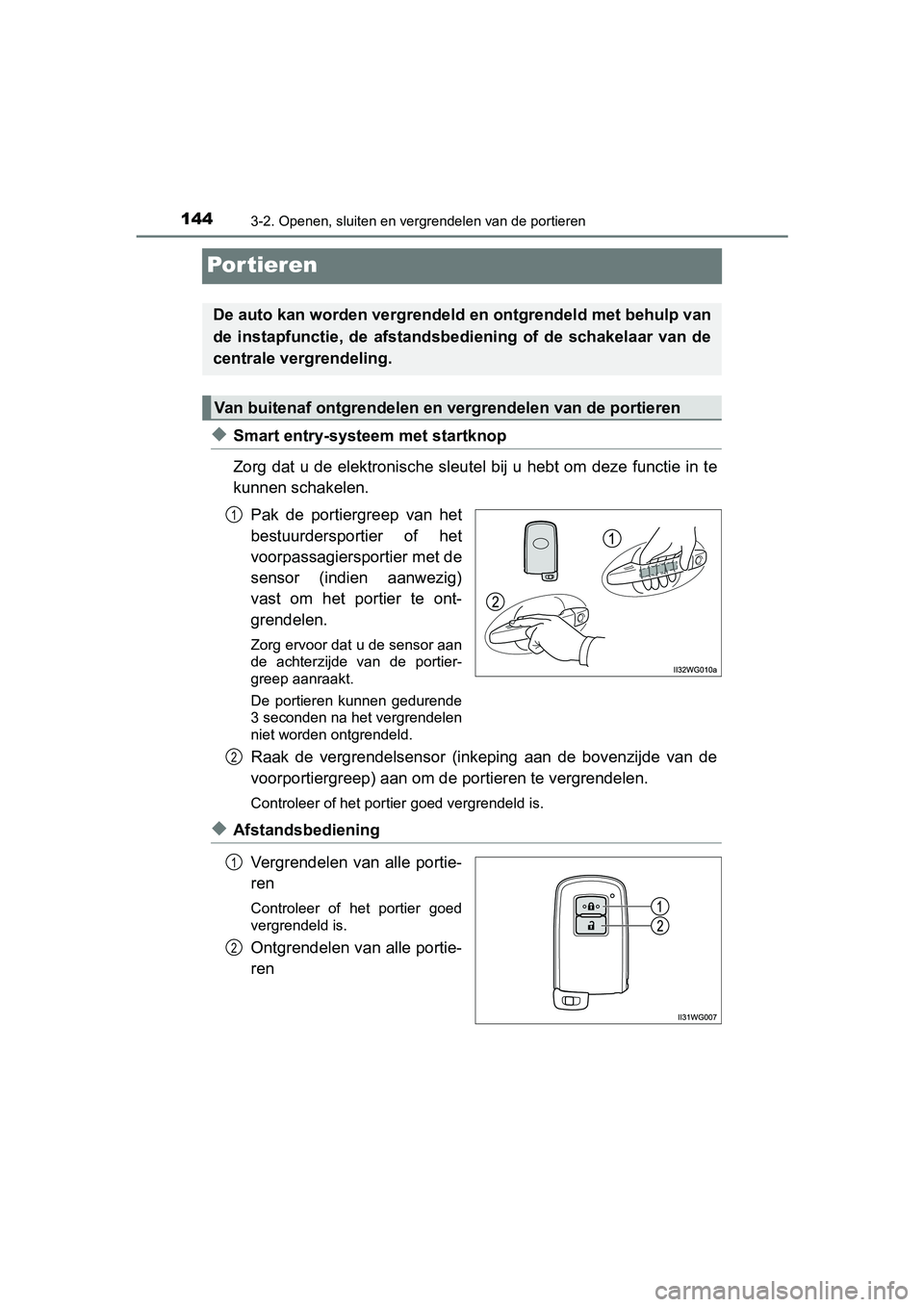

Page 145 of 570

1443-2. Openen, sluiten en vergrendelen van de portieren
PRIUS +_OM_OM47D30E_(EE)
Por tieren
◆Smart entry-systeem met startknop
Zorg dat u de elektronische sleutel bij u hebt om deze functie in te
kunnen schakelen.
Pak de portiergreep van het
bestuurdersportier of het
voorpassagiersportier met de
sensor (indien aanwezig)
vast om het portier te ont-
grendelen.
Zorg ervoor dat u de sensor aan
de achterzijde van de portier-
greep aanraakt.
De portieren kunnen gedurende
3 seconden na het vergrendelen
niet worden ontgrendeld.
Raak de vergrendelsensor (inkeping aan de bovenzijde van de
voorportiergreep) aan om de portieren te vergrendelen.
Controleer of het portier goed vergrendeld is.
◆Afstandsbediening
Vergrendelen van alle portie-
ren
Controleer of het portier goed
vergrendeld is.
Ontgrendelen van alle portie-
ren
De auto kan worden vergrendeld en ontgrendeld met behulp van
de instapfunctie, de afstandsbedi ening of de schakelaar van de
centrale vergrendeling.
Van buitenaf ontgrendelen en v ergrendelen van de portieren
1
2
1
2
PRIUS +_OM_OM47D30E_(EE).book Page 144 Friday, February 8, 20 19 4:01 PM

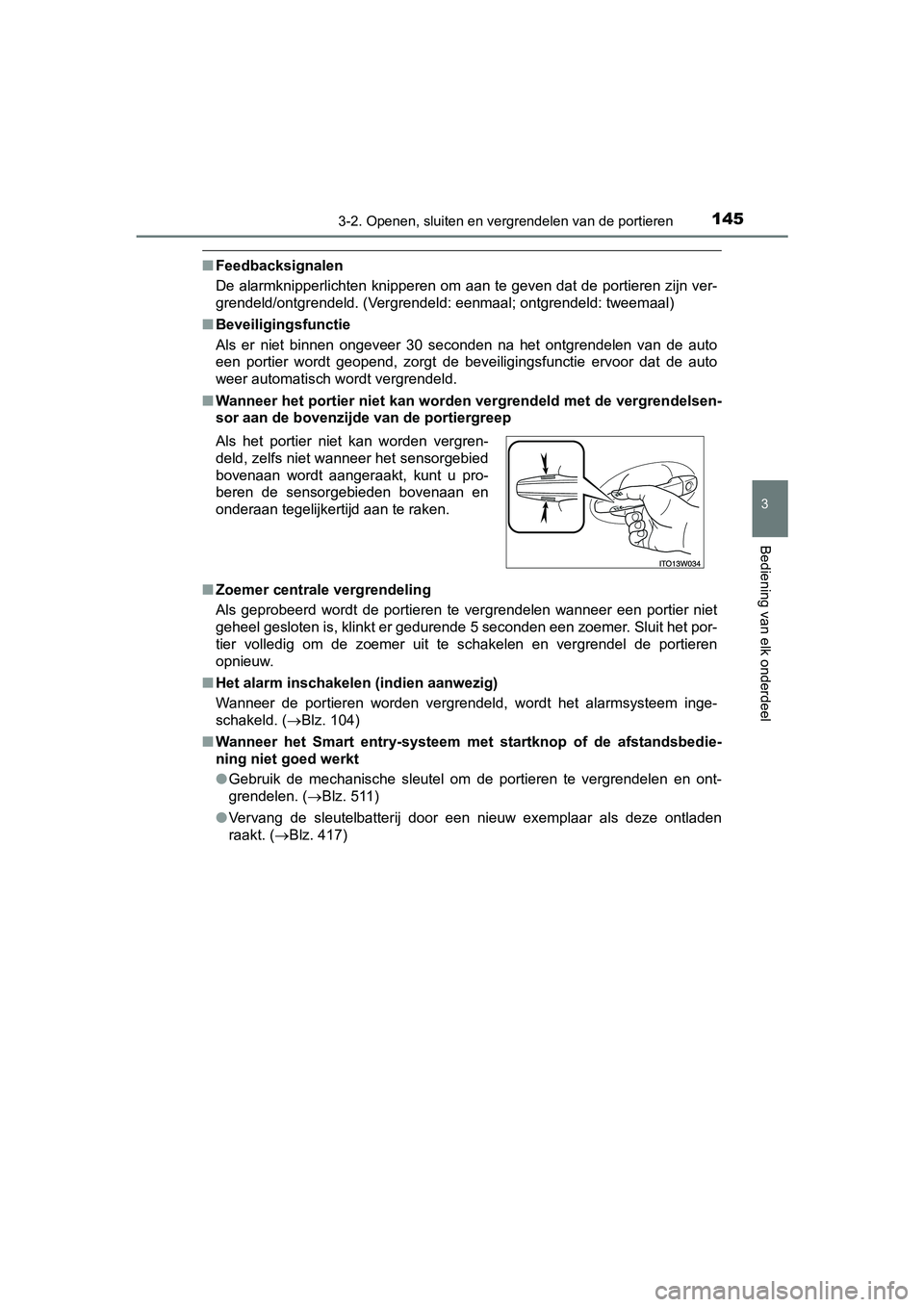

Page 146 of 570

1453-2. Openen, sluiten en vergrendelen van de portieren
3
Bediening van elk onderdeel
PRIUS +_OM_OM47D30E_(EE)
■Feedbacksignalen
De alarmknipperlichten knipperen om aan te geven dat de portier en zijn ver-
grendeld/ontgrendeld. (Vergrendeld: eenmaal; ontgrendeld: tweem aal)
■ Beveiligingsfunctie
Als er niet binnen ongeveer 30 seconden na het ontgrendelen van de auto
een portier wordt geopend, zorgt de beveiligingsfunctie ervoor dat de auto
weer automatisch wordt vergrendeld.
■ Wanneer het portier niet kan worden vergrendeld met de vergrend elsen-
sor aan de bovenzijde van de portiergreep
■ Zoemer centrale vergrendeling
Als geprobeerd wordt de portieren te vergrendelen wanneer een p ortier niet
geheel gesloten is, klinkt er gedurende 5 seconden een zoemer. Sluit het por-
tier volledig om de zoemer uit te schakelen en vergrendel de po rtieren
opnieuw.
■ Het alarm inschakelen (indien aanwezig)
Wanneer de portieren worden vergrendeld, wordt het alarmsysteem inge-
schakeld. ( Blz. 104)
■ Wanneer het Smart entry-systeem m et startknop of de afstandsbedie-
ning niet goed werkt
● Gebruik de mechanische sleutel om de portieren te vergrendelen en ont-
grendelen. ( Blz. 511)
● Vervang de sleutelbatterij door een nieuw exemplaar als deze on tladen
raakt. ( Blz. 417)
Als het portier niet kan worden vergren-
deld, zelfs niet wanneer het sensorgebied
bovenaan wordt aangeraakt, kunt u pro-
beren de sensorgebieden bovenaan en
onderaan tegelijkertijd aan te raken.
PRIUS +_OM_OM47D30E_(EE).book Page 145 Friday, February 8, 20
19 4:01 PM

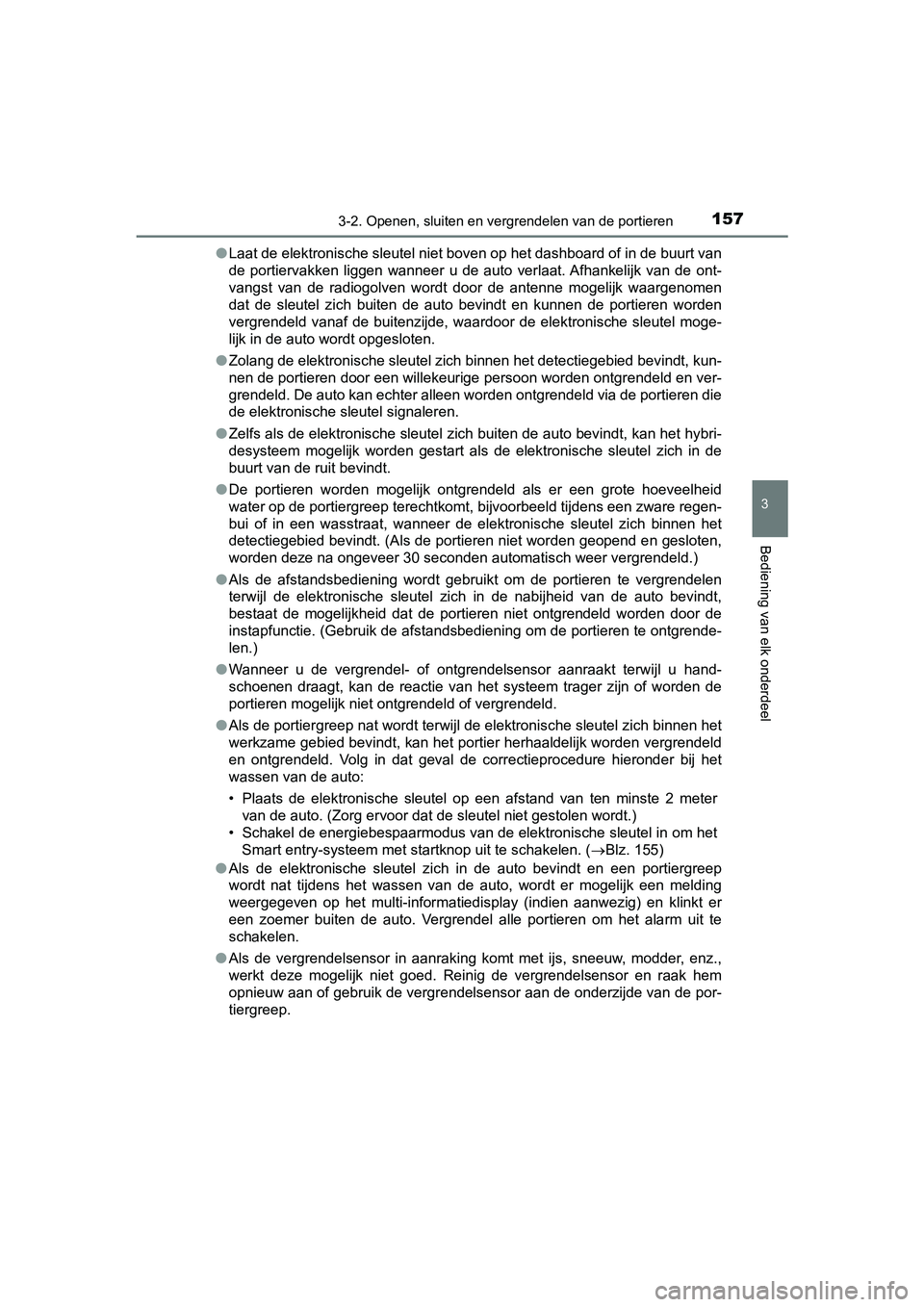

Page 158 of 570

1573-2. Openen, sluiten en vergrendelen van de portieren
3
Bediening van elk onderdeel
PRIUS +_OM_OM47D30E_(EE)●
Laat de elektronische sleutel niet boven op het dashboard of in de buurt van
de portiervakken liggen wanneer u de auto verlaat. Afhankelijk van de ont-
vangst van de radiogolven wordt door de antenne mogelijk waarge nomen
dat de sleutel zich buiten de auto bevindt en kunnen de portier en worden
vergrendeld vanaf de buitenzijde, waardoor de elektronische sle utel moge-
lijk in de auto wordt opgesloten.
● Zolang de elektronische sleutel zich binnen het detectiegebied bevindt, kun-
nen de portieren door een willekeurige persoon worden ontgrende ld en ver-
grendeld. De auto kan echter alleen worden ontgrendeld via de p ortieren die
de elektronische sleutel signaleren.
● Zelfs als de elektronische sleutel zich buiten de auto bevindt, kan het hybri-
desysteem mogelijk worden gestart als de elektronische sleutel zich in de
buurt van de ruit bevindt.
● De portieren worden mogelijk ontgrendeld als er een grote hoeve elheid
water op de portiergreep terechtkomt, bijvoorbeeld tijdens een zware regen-
bui of in een wasstraat, wanneer de elektronische sleutel zich binnen het
detectiegebied bevindt. (Als de portieren niet worden geopend e n gesloten,
worden deze na ongeveer 30 seconden automatisch weer vergrendel d.)
● Als de afstandsbediening wordt gebruikt om de portieren te verg rendelen
terwijl de elektronische sleutel zich in de nabijheid van de auto bevindt,
bestaat de mogelijkheid dat de portieren niet ontgrendeld worde n door de
instapfunctie. (Gebruik de afstandsbediening om de portieren te ontgrende-
len.)
● Wanneer u de vergrendel- of ontgrendelsensor aanraakt terwijl u hand-
schoenen draagt, kan de reactie van het systeem trager zijn of worden de
portieren mogelijk niet ontgrendeld of vergrendeld.
● Als de portiergreep nat wordt terwijl de elektronische sleutel zich binnen het
werkzame gebied bevindt, kan het portier herhaaldelijk worden v ergrendeld
en ontgrendeld. Volg in dat geval de correctieprocedure hierond er bij het
wassen van de auto:
• Plaats de elektronische sleutel op een afstand van ten minste 2 meter
van de auto. (Zorg ervoor dat de sleutel niet gestolen wordt.)
• Schakel de energiebespaarmodus van de elektronische sleutel in om het
Smart entry-systeem met startknop uit te schakelen. ( Blz. 155)
● Als de elektronische sleutel zich in de auto bevindt en een por tiergreep
wordt nat tijdens het wassen van de auto, wordt er mogelijk een melding
weergegeven op het multi-informatiedisplay (indien aanwezig) en klinkt er
een zoemer buiten de auto. Vergrendel alle portieren om het ala rm uit te
schakelen.
● Als de vergrendelsensor in aanraking komt met ijs, sneeuw, modder, enz.,
werkt deze mogelijk niet goed. Reinig de vergrendelsensor en ra ak hem
opnieuw aan of gebruik de vergrendelsensor aan de onderzijde va n de por-
tiergreep.
PRIUS +_OM_OM47D30E_(EE).book Page 157 Friday, February 8, 20 19 4:01 PM
