TOYOTA PRIUS V 2018 Manuel du propriétaire (in French)

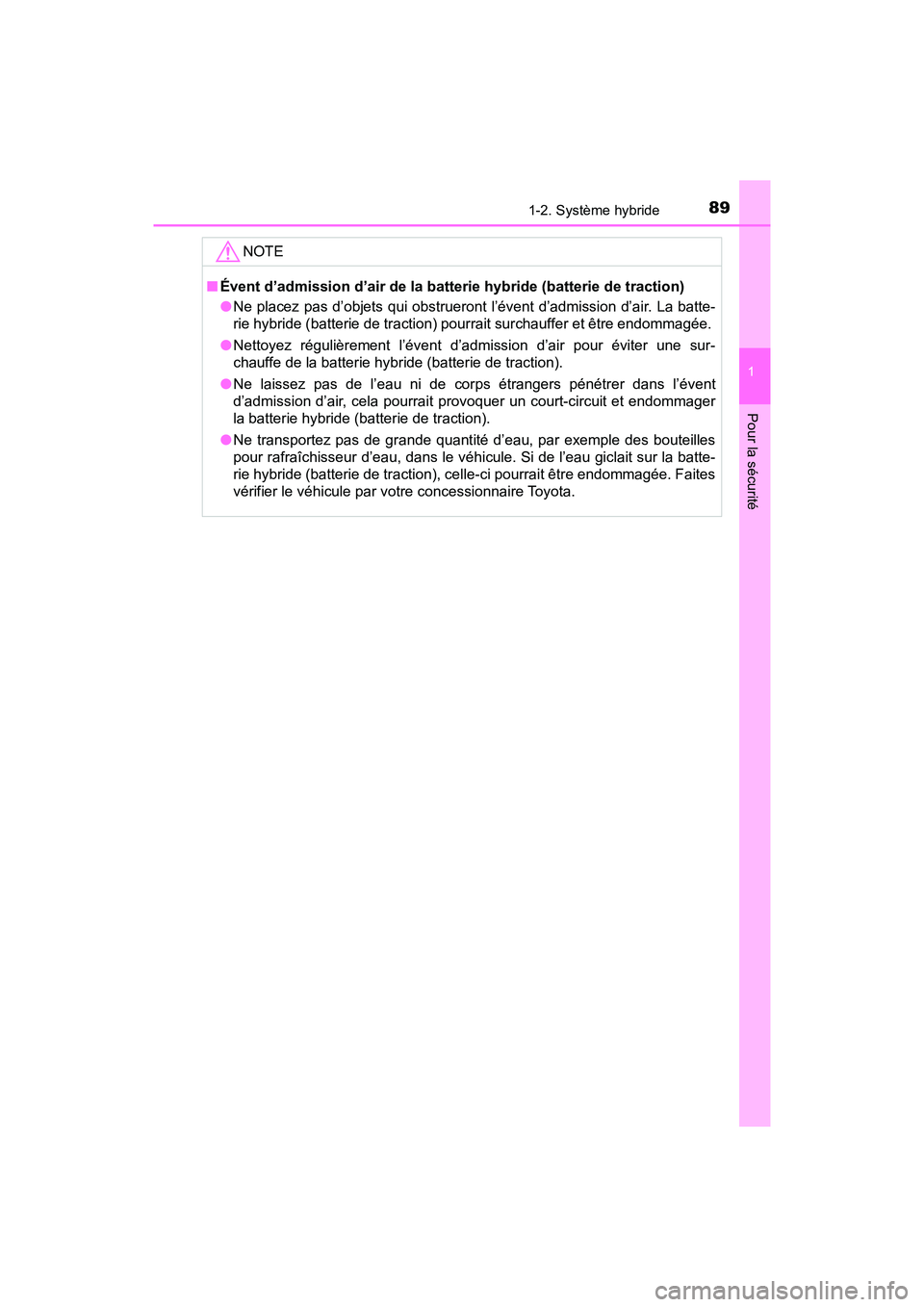

891-2. Système hybride
PRIUS v_OM_OM47B78D_(D)
1
Pour la sécurité
NOTE
■Évent d’admission d’air de la batte rie hybride (batterie de traction)
● Ne placez pas d’objets qui obstrueront l’évent d’admission d’air. La batte-
rie hybride (batterie de traction) pourrait surchauffer et être endommagée.
● Nettoyez régulièrement l’évent d’admission d’air pour éviter une sur-
chauffe de la batterie hybride (batterie de traction).
● Ne laissez pas de l’eau ni de corps étrangers pénétrer dans l’évent
d’admission d’air, cela pourrait provoquer un court-circuit et endommager
la batterie hybride (batterie de traction).
● Ne transportez pas de grande quantité d’eau, par exemple des bouteilles
pour rafraîchisseur d’eau, dans le véhicule. Si de l’eau giclait sur la batte-
rie hybride (batterie de traction), celle-ci pourrait être endommagée. Faites
vérifier le véhicule par votre concessionnaire Toyota.

901-3. Système de dissuasion de vol
PRIUS v_OM_OM47B78D_(D)

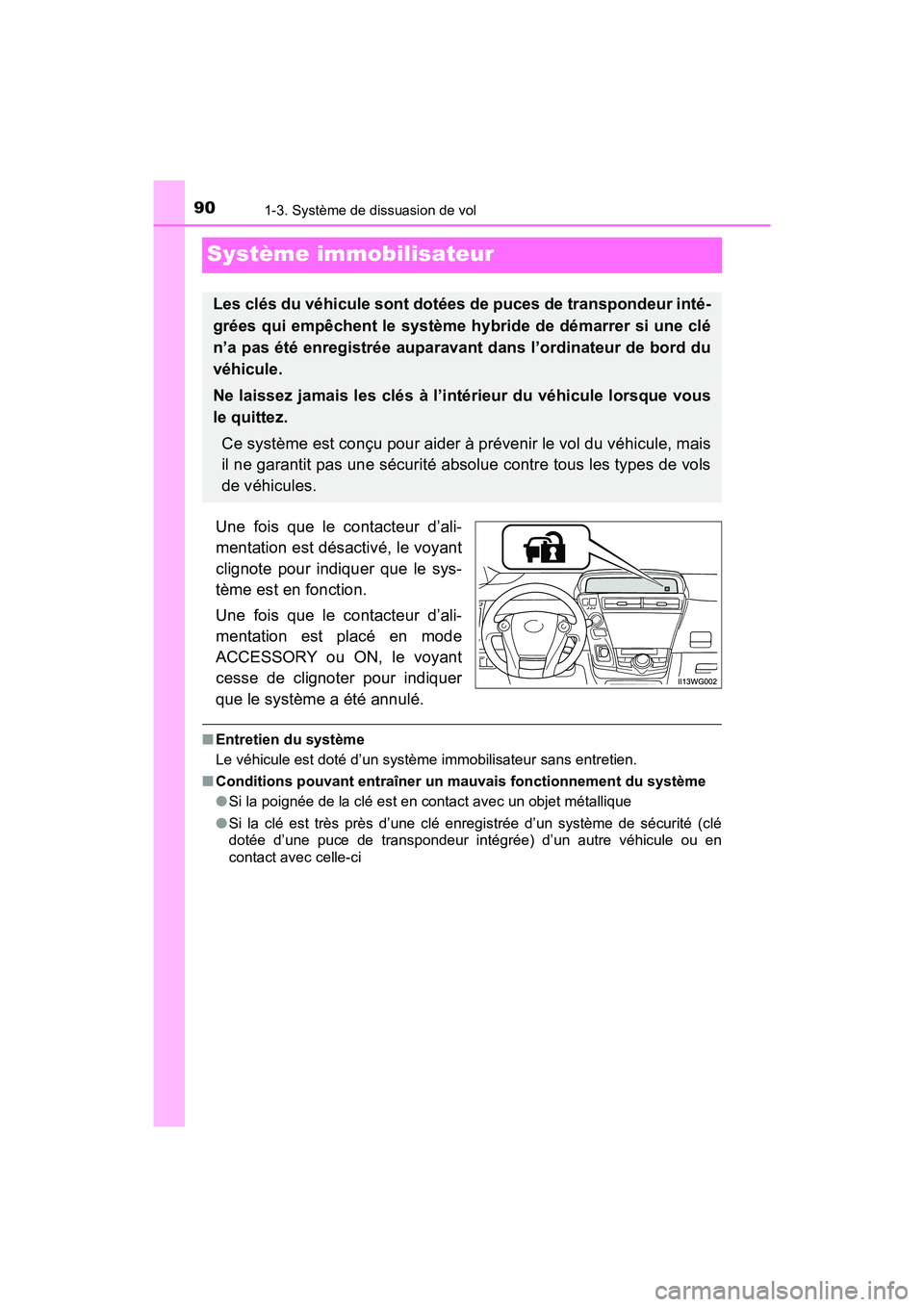

Système immobilisateur
Une fois que le contacteur d’ali-
mentation est désactivé, le voyant
clignote pour indiquer que le sys-
tème est en fonction.
Une fois que le contacteur d’ali-
mentation est placé en mode
ACCESSORY ou ON, le voyant
cesse de clignoter pour indiquer
que le système a été annulé.
■Entretien du système
Le véhicule est doté d’un système immobilisateur sans entretien.
■ Conditions pouvant entraîner un mauvais fonctionnement du système
●Si la poignée de la clé est en contact avec un objet métallique
● Si la clé est très près d’une clé enregistrée d’un système de sécurité (clé
dotée d’une puce de transpondeur intégrée) d’un autre véhicule ou en
contact avec celle-ci
Les clés du véhicule sont dotées de puces de transpondeur inté-
grées qui empêchent le système hybride de démarrer si une clé
n’a pas été enregistrée auparavant dans l’ordinateur de bord du
véhicule.
Ne laissez jamais les clés à l’intérieur du véhicule lorsque vous
le quittez.
Ce système est conçu pour aider à prévenir le vol du véhicule, mais
il ne garantit pas une sécurité absolue contre tous les types de vols
de véhicules.

911-3. Système de dissuasion de vol
PRIUS v_OM_OM47B78D_(D)
1
Pour la sécurité

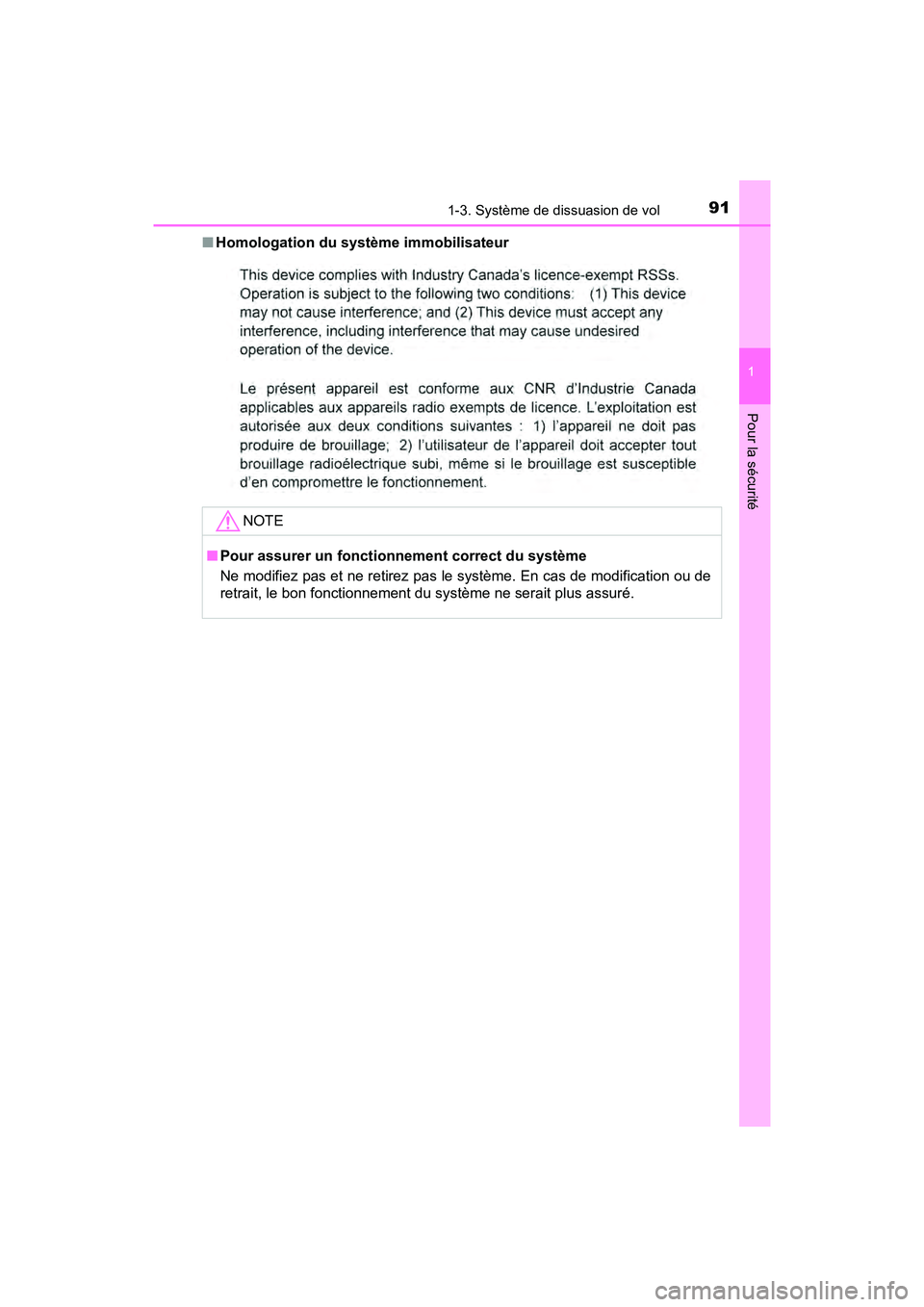

■Homologation du système immobilisateur
NOTE
■Pour assurer un fonctionnement correct du système
Ne modifiez pas et ne retirez pas le système. En cas de modification ou de
retrait, le bon fonctionnement du système ne serait plus assuré.

921-3. Système de dissuasion de vol
PRIUS v_OM_OM47B78D_(D)

93
PRIUS v_OM_OM47B78D_(D)

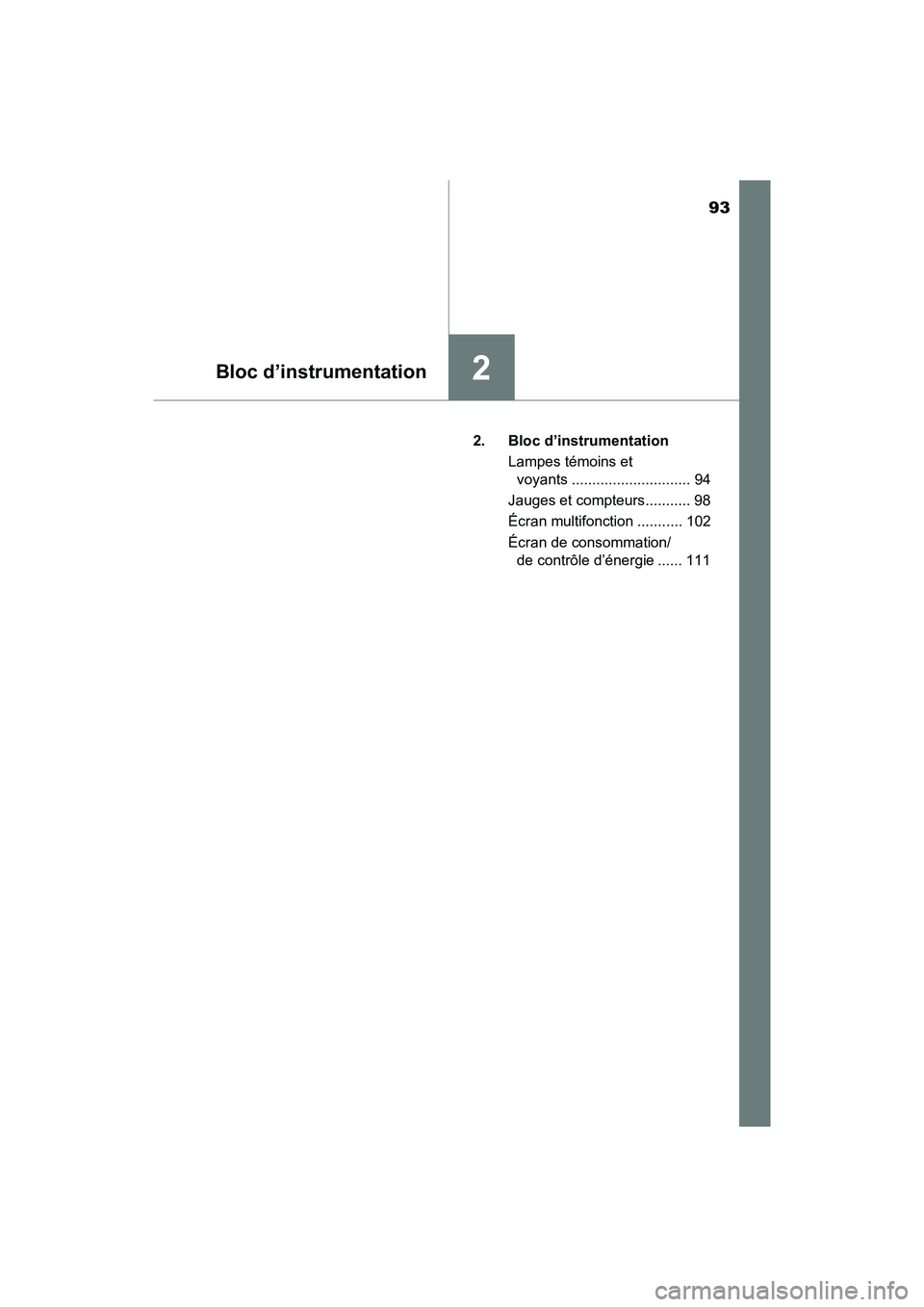

Bloc d’instrumentation2
2. Bloc d’instrumentationLampes témoins et voyants ............................. 94
Jauges et compteurs........... 98
Écran multifonction ........... 102
Écran de consommation/ de contrôle d’énergie ...... 111

94
PRIUS v_OM_OM47B78D_(D)
2. Bloc d’instrumentation

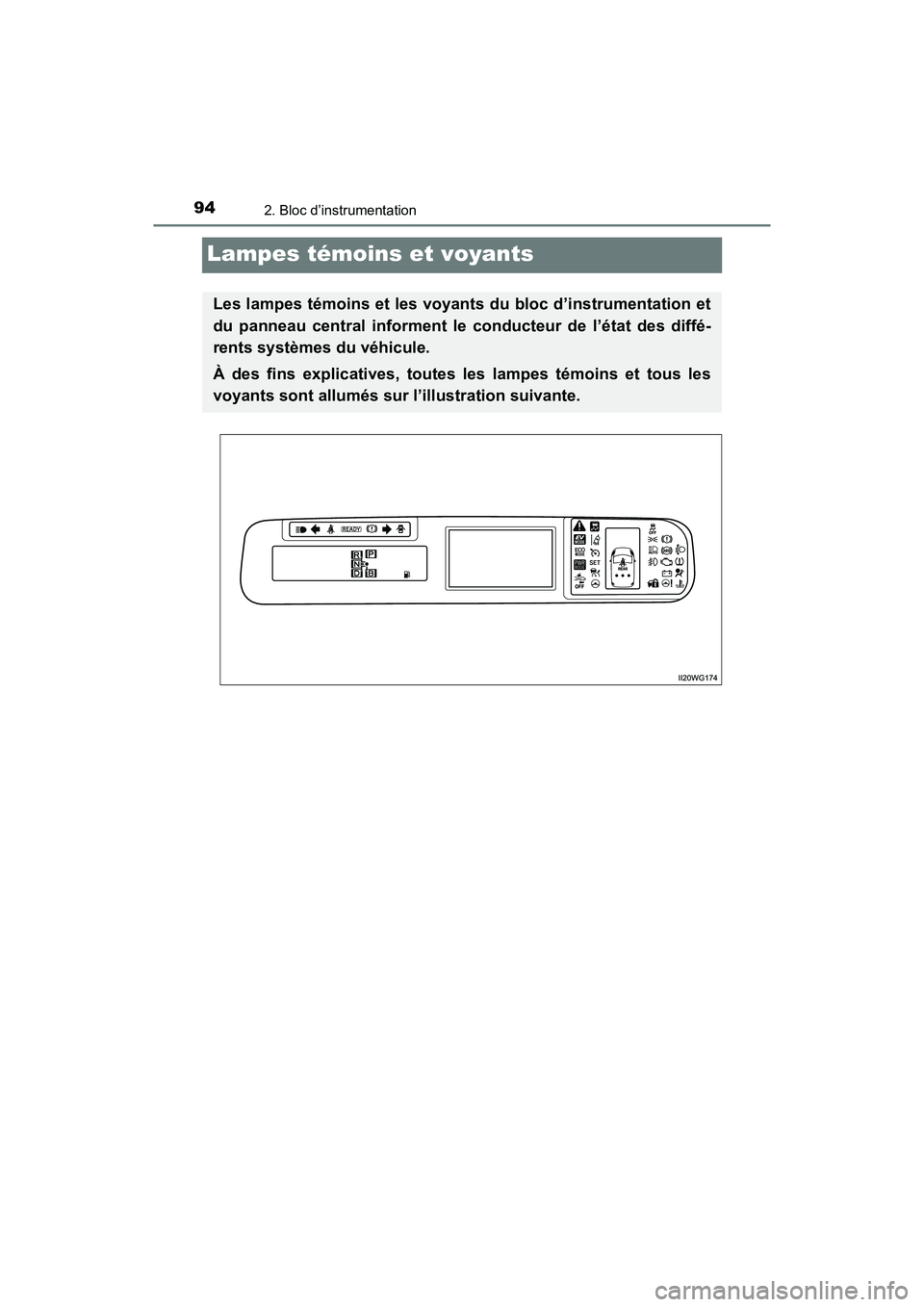

Lampes témoins et voyants
Les lampes témoins et les voyants du bloc d’instrumentation et
du panneau central informent le conducteur de l’état des diffé-
rents systèmes du véhicule.
À des fins explicatives, toutes les lampes témoins et tous les
voyants sont allumés sur l’illustration suivante.

PRIUS v_OM_OM47B78D_(D)
952. Bloc d’instrumentation
2
Bloc d’instrumentation

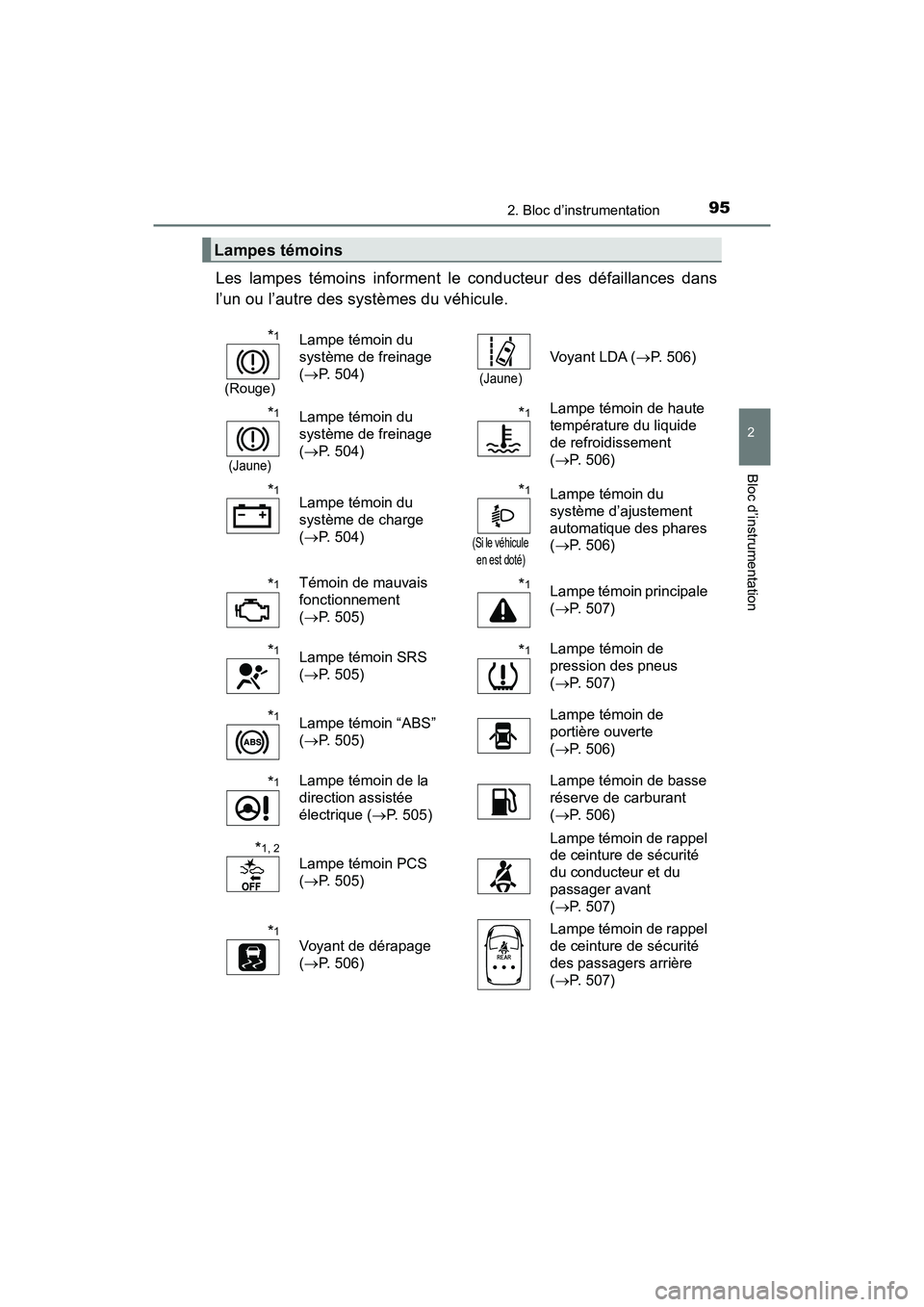

Les lampes témoins informent le conducteur des défaillances dans
l’un ou l’autre des systèmes du véhicule.
Lampes témoins
*1
(Rouge)
Lampe témoin du
système de freinage
(P. 504)
(Jaune)
Voyant LDA ( P. 506)
*1
(Jaune)
Lampe témoin du
système de freinage
(P. 504)*1Lampe témoin de haute
température du liquide
de refroidissement
( P. 506)
*1Lampe témoin du
système de charge
(P. 504)*1
(Si le véhicule
en est doté)
Lampe témoin du
système d’ajustement
automatique des phares
(P. 506)
*1Témoin de mauvais
fonctionnement
(P. 505)*1Lampe témoin principale
( P. 507)
*1Lampe témoin SRS
(P. 505)*1Lampe témoin de
pression des pneus
( P. 507)
*1Lampe témoin “ABS”
(P. 505) Lampe témoin de
portière ouverte
(
P. 506)
*1Lampe témoin de la
direction assistée
électrique ( P. 505) Lampe témoin de basse
réserve de carburant
(
P. 506)
*1, 2
Lampe témoin PCS
(P. 505) Lampe témoin de rappel
de ceinture de sécurité
du conducteur et du
passager avant
(
P. 507)
*1Voyant de dérapage
(P. 506) Lampe témoin de rappel
de ceinture de sécurité
des passagers arrière
(
P. 507)

96
PRIUS v_OM_OM47B78D_(D)
2. Bloc d’instrumentation
*1 : Ces lampes s’allument lorsque le contacteur d’alimentation est placé en modeON pour indiquer qu’une vérification de système est en cours. Elles s’étein-
dront après l’activation du système hybride ou au bout de quelques secondes.
Si une lampe ne s’allume pas ou s’étei nt, cela peut indiquer la défaillance d’un
système. Faites vérifier le véhicule par votre concessionnaire Toyota.
*2: La lampe clignote ou s’allume pour indiquer une défaillance.

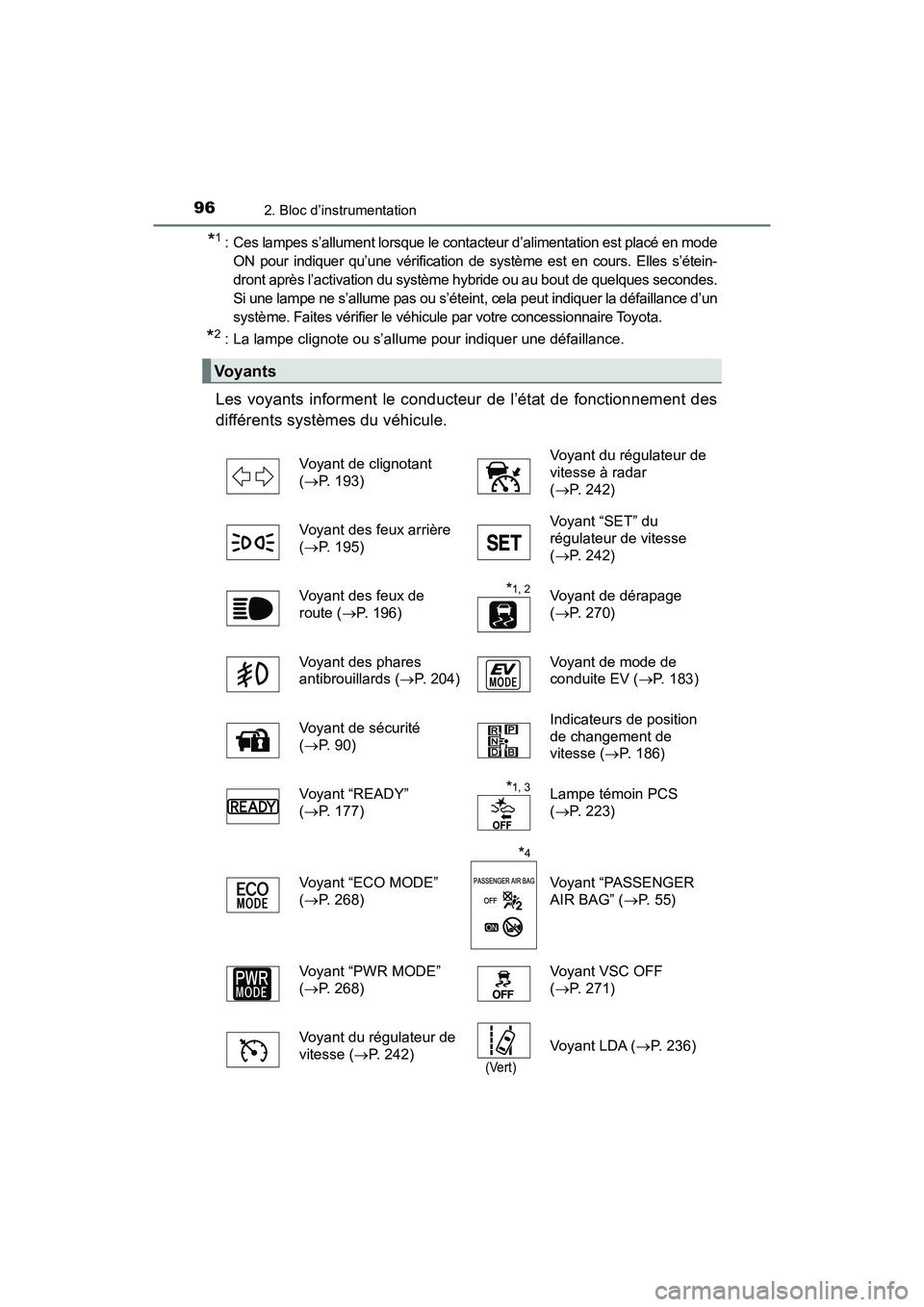

Les voyants informent le conducteur de l’état de fonctionnement des
différents systèmes du véhicule.
Vo y a n t s
Voyant de clignotant
( P. 193) Voyant du régulateur de
vitesse à radar
(
P. 242)
Voyant des feux arrière
( P. 195) Voyant “SET” du
régulateur de vitesse
(
P. 242)
Voyant des feux de
route ( P. 196)
*1, 2Voyant de dérapage
(P. 270)
Voyant des phares
antibrouillards ( P. 204) Voyant de mode de
conduite EV (
P. 183)
Voyant de sécurité
( P. 9 0 ) Indicateurs de position
de changement de
vitesse (
P. 186)
Voyant “READY”
( P. 177)
*1, 3Lampe témoin PCS
( P. 223)
Voyant “ECO MODE”
( P. 268)
*4
Voyant “PASSENGER
AIR BAG” ( P. 55)
Voyant “PWR MODE”
( P. 268) Voyant VSC OFF
(
P. 271)
Voyant du régulateur de
vitesse ( P. 242)
(Vert)
Voyant LDA ( P. 236)

PRIUS v_OM_OM47B78D_(D)

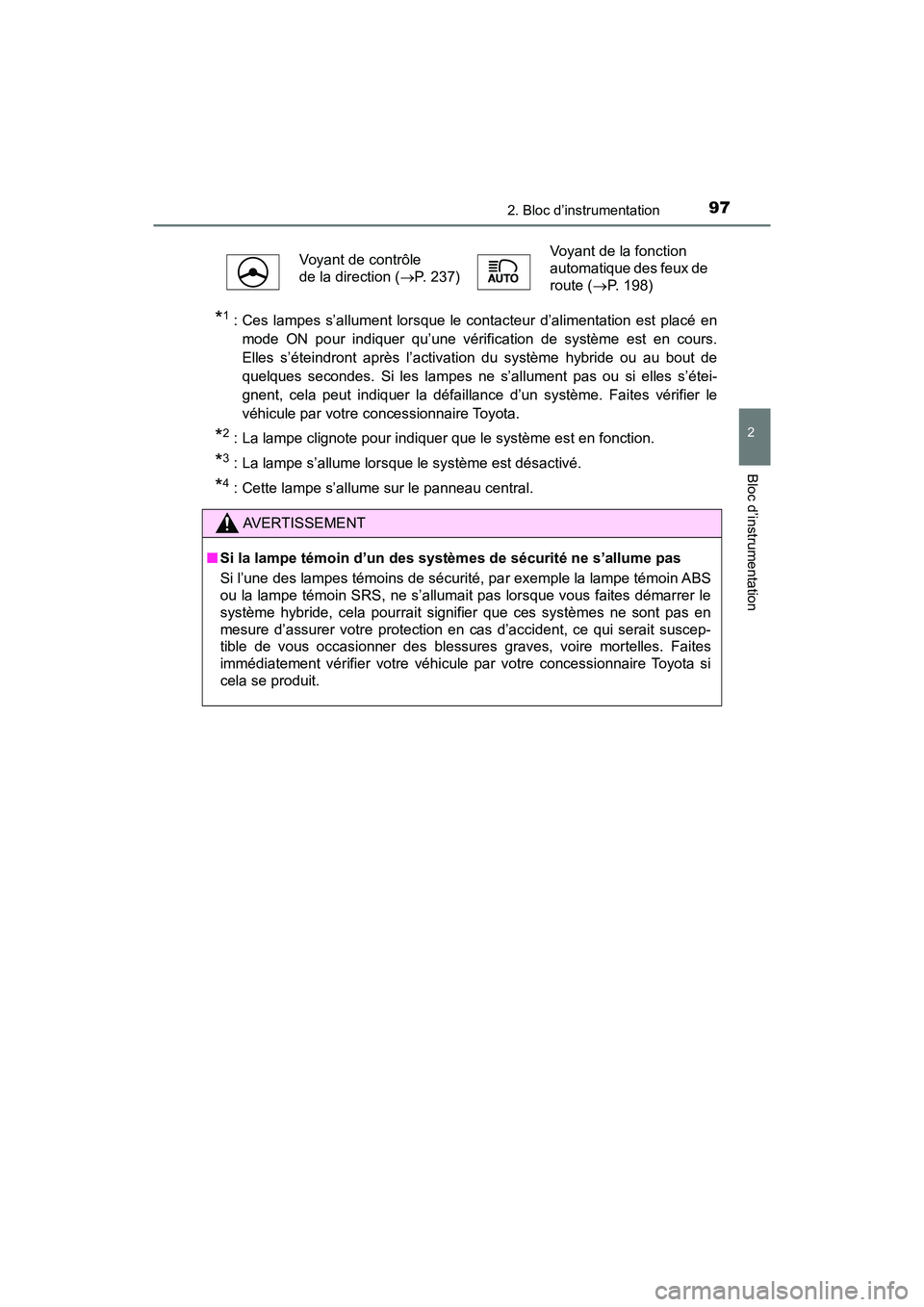

972. Bloc d’instrumentation
2
Bloc d’instrumentation
*1 : Ces lampes s’allument lorsque le contacteur d’alimentation est placé enmode ON pour indiquer qu’une vérifi cation de système est en cours.
Elles s’éteindront après l’activa tion du système hybride ou au bout de
quelques secondes. Si les lampes ne s’allument pas ou si elles s’étei-
gnent, cela peut indiquer la défaillance d’un système. Faites vérifier le
véhicule par votre concessionnaire Toyota.
*2 : La lampe clignote pour indiquer que le système est en fonction.
*3 : La lampe s’allume lorsque le système est désactivé.
*4 : Cette lampe s’allume sur le panneau central. Voyant de contrôle
de la direction (
P. 237) Voyant de la fonction
automatique des feux de
route (
P. 198)
AVERTISSEMENT
■Si la lampe témoin d’un des syst èmes de sécurité ne s’allume pas
Si l’une des lampes témoins de sécurité, par exemple la lampe témoin ABS
ou la lampe témoin SRS, ne s’allumait pas lorsque vous faites démarrer le
système hybride, cela pourrait signifier que ces systèmes ne sont pas en
mesure d’assurer votre protection en cas d’accident, ce qui serait suscep-
tible de vous occasionner des blessures graves, voire mortelles. Faites
immédiatement vérifier votre véhicule par votre concessionnaire Toyota si
cela se produit.

98
PRIUS v_OM_OM47B78D_(D)
2. Bloc d’instrumentation

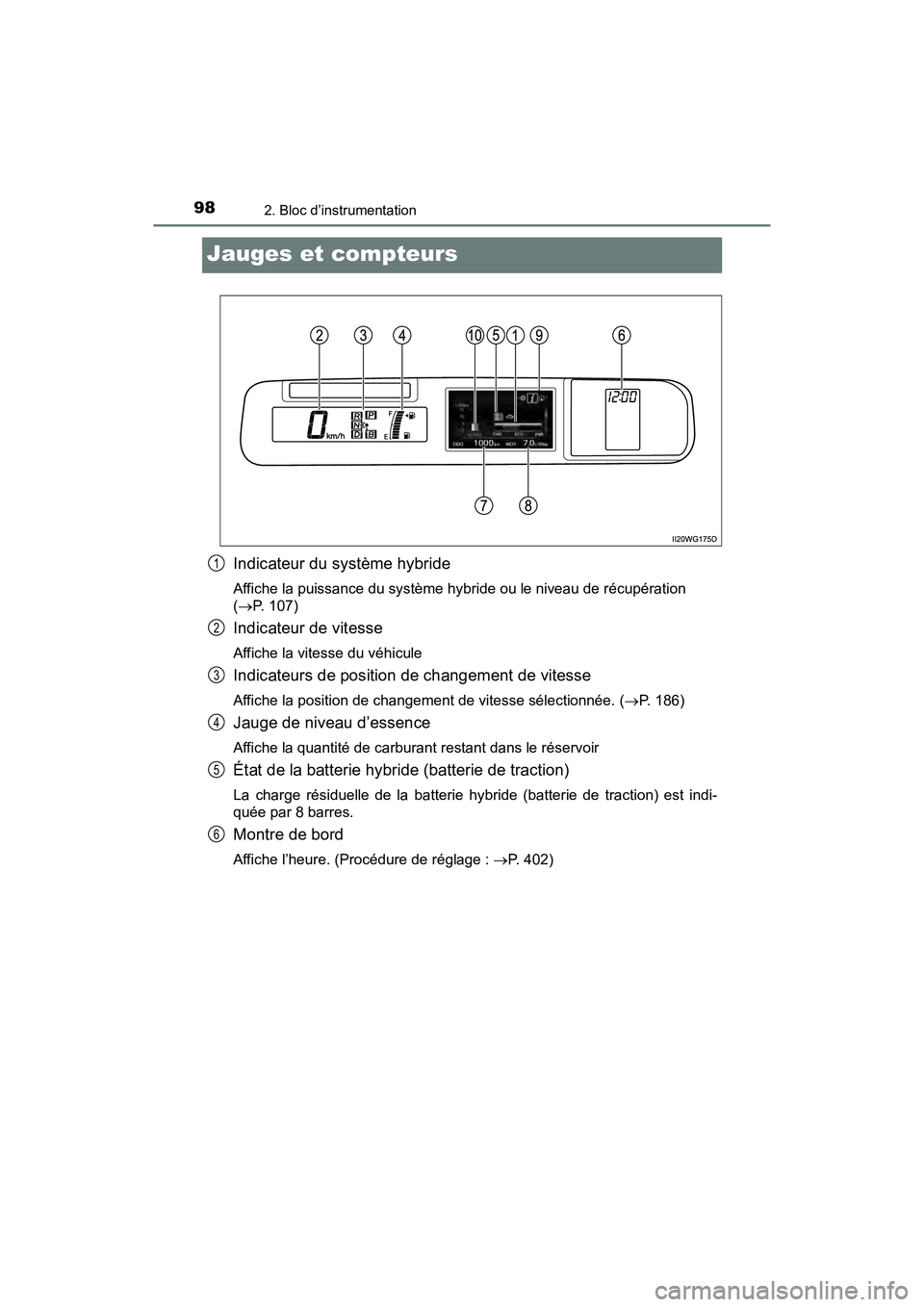

Jauges et compteurs
Indicateur du système hybride
Affiche la puissance du système hybride ou le niveau de récupération
(P. 107)
Indicateur de vitesse
Affiche la vitesse du véhicule
Indicateurs de position de changement de vitesse
Affiche la position de changement de vitesse sélectionnée. ( P. 186)
Jauge de niveau d’essence
Affiche la quantité de carburant restant dans le réservoir
État de la batterie hybride (batterie de traction)
La charge résiduelle de la batterie hybride (batterie de traction) est indi-
quée par 8 barres.
Montre de bord
Affiche l’heure. (Procédure de réglage : P. 402)
1
2
3
4
5
6
