TOYOTA PROACE 2016 Instrukcja obsługi (in Polish)

251
6
Jazda
Jumpy _pl_Chap06_conduite_ed01-2016

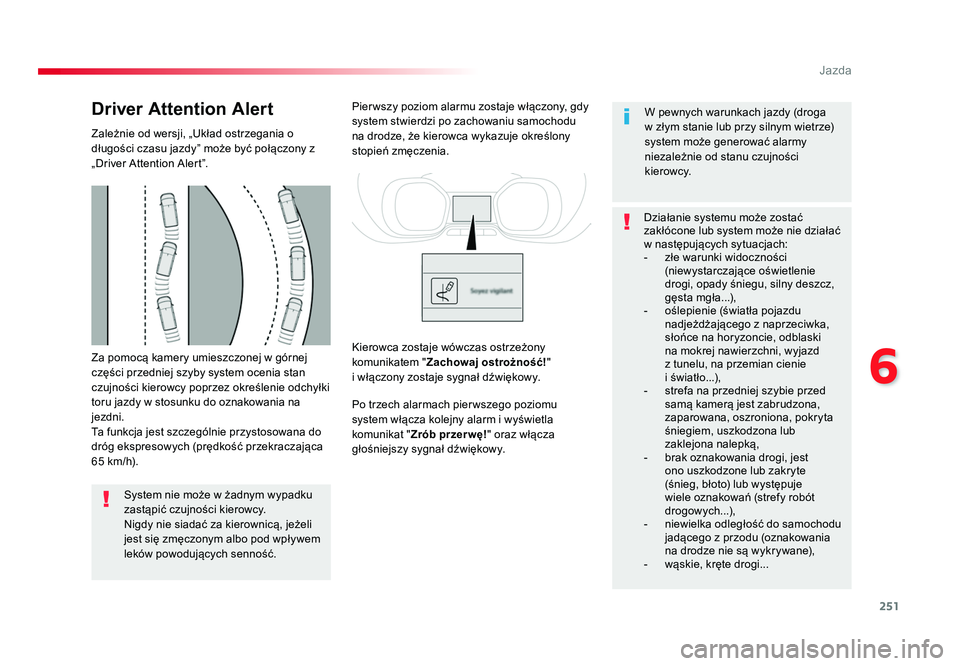

Za pomocą kamery umieszczonej w górnej
części przedniej szyby system ocenia stan
czujności kierowcy poprzez określenie odchyłki
toru jazdy w stosunku do oznakowania na
jezdni.
Ta funkcja jest szczególnie przystosowana do
dróg ekspresowych (prędkość przekraczająca
65 km/h).
Driver Attention Alert
Zależnie od wersji, „Układ ostrzegania o
długości czasu jazdy” może być połączony z
„Driver Attention Alert”.System nie może w żadnym wypadku
zastąpić czujności kierowcy.
Nigdy nie siadać za kierownicą, jeżeli
jest się zmęczonym albo pod wpływem
leków powodujących senność. Pier wszy poziom alarmu zostaje włączony, gdy
system stwierdzi po zachowaniu samochodu
na drodze, że kierowca wykazuje określony
stopień zmęczenia.
Po trzech alarmach pier wszego poziomu
system włącza kolejny alarm i wyświetla
komunikat "
Zrób przer wę! " oraz włącza
głośniejszy sygnał dźwiękowy. W pewnych warunkach jazdy (droga
w złym stanie lub przy silnym wietrze)
system może generować alarmy
niezależnie od stanu czujności
kierowcy.
Działanie systemu może zostać
zakłócone lub system może nie działać
w następujących sytuacjach:
- złe warunki widoczności (niewystarczające oświetlenie
drogi, opady śniegu, silny deszcz,
gęsta mgła...),
- oślepienie (światła pojazdu nadjeżdżającego z naprzeciwka,
słońce na horyzoncie, odblaski
na mokrej nawierzchni, wyjazd
z tunelu, na przemian cienie
i światło...),
- strefa na przedniej szybie przed samą kamerą jest zabrudzona,
zaparowana, oszroniona, pokryta
śniegiem, uszkodzona lub
zaklejona nalepką,
- brak oznakowania drogi, jest ono uszkodzone lub zakryte
(śnieg, błoto) lub występuje
wiele oznakowań (strefy robót
drogowych...),
- niewielka odległość do samochodu jadącego z przodu (oznakowania
na drodze nie są wykrywane),
- wąskie, kręte drogi...
Kierowca zostaje wówczas ostrzeżony
komunikatem "
Zachowaj ostrożność! "
i włączony zostaje sygnał dźwiękowy.
Proace_PL.indb 25101/08/2016 10:33

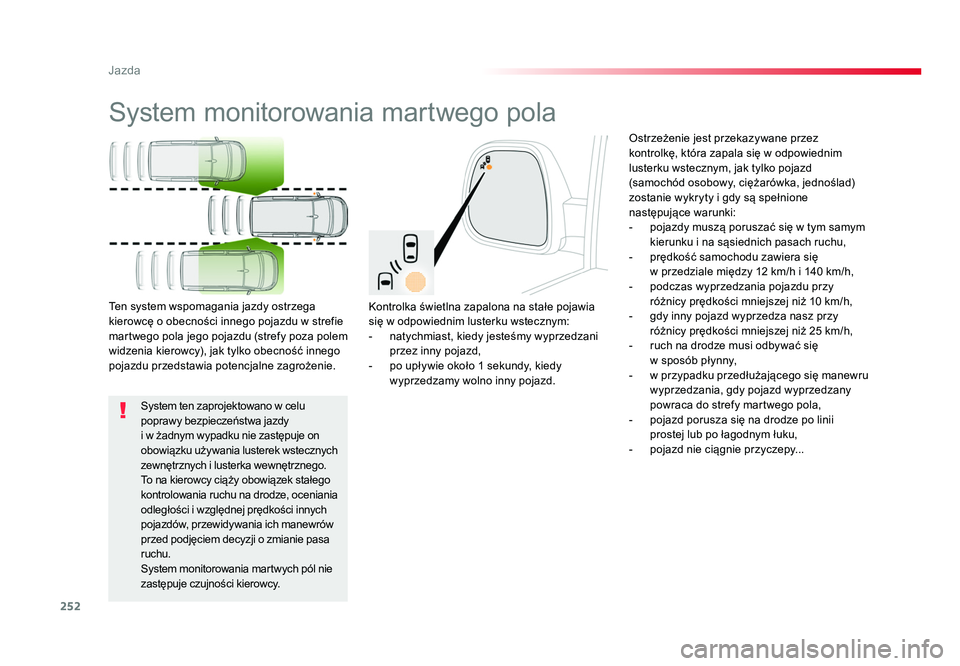

252
Jazda
Jumpy _pl_Chap06_conduite_ed01-2016
System monitorowania martwego pola
Kontrolka świetlna zapalona na stałe pojawia
się w odpowiednim lusterku wstecznym:
- natychmiast, kiedy jesteśmy wyprzedzani przez inny pojazd,
- po upływie około 1 sekundy, kiedy wyprzedzamy wolno inny pojazd.
Ten system wspomagania jazdy ostrzega
kierowcę o obecności innego pojazdu w strefie
martwego pola jego pojazdu (strefy poza polem
widzenia kierowcy), jak tylko obecność innego
pojazdu przedstawia potencjalne zagrożenie. Ostrzeżenie jest przekazywane przez
kontrolkę, która zapala się w odpowiednim
lusterku wstecznym, jak tylko pojazd
(samochód osobowy, ciężarówka, jednoślad)
zostanie wykryty i gdy są spełnione
następujące warunki:
- pojazdy muszą poruszać się w tym samym
kierunku i na sąsiednich pasach ruchu,
- prędkość samochodu zawiera się w przedziale między 12 km/h i 140 km/h,
- podczas wyprzedzania pojazdu przy różnicy prędkości mniejszej niż 10 km/h,
- gdy inny pojazd wyprzedza nasz przy różnicy prędkości mniejszej niż 25 km/h,
- ruch na drodze musi odbywać się w sposób płynny,
- w przypadku przedłużającego się manewru wyprzedzania, gdy pojazd wyprzedzany
powraca do strefy martwego pola,
- pojazd porusza się na drodze po linii prostej lub po łagodnym łuku,
- pojazd nie ciągnie przyczepy...
System ten zaprojektowano w celu
poprawy bezpieczeństwa jazdy

i w żadnym wypadku nie zastępuje on
obowiązku używania lusterek wstecznych
zewnętrznych i lusterka wewnętrznego.
To na kierowcy ciąży obowiązek stałego
kontrolowania ruchu na drodze, oceniania
odległości i względnej prędkości innych
pojazdów, przewidywania ich manewrów
przed podjęciem decyzji o zmianie pasa
ruchu.
System monitorowania martwych pól nie
zastępuje czujności kierowcy.
Proace_PL.indb 25201/08/2016 10:33

253
6
Jazda
Jumpy _pl_Chap06_conduite_ed01-2016
W następujących sytuacjach żadne ostrzeżenie
nie zostanie przekazane:
- w obecności nieruchomych obiektów (zaparkowane pojazdy, bariery
zabezpieczające, latarnie, tablice
reklamowe...),
- w przypadku pojazdów jadących
w przeciwnym kierunku,
- w trakcie jazdy po krętej drodze lub
w przypadku długich zakrętów, - w przypadku wyprzedzania długiego
pojazdu (lub wyprzedzania przez taki
pojazd np. ciężarówka, autokar...), który
jest jednocześnie wykryty przez tylny
czujnik w strefie martwego pola i widoczny
z przodu w polu widzenia przez kierowcę,
- w przypadku natężonego ruchu: pojazdy wykryte z przodu i z tyłu są mylone
z ciężarówką lub z obiektem stałym,
- podczas manewru szybkiego wyprzedzania. Włączanie albo wyłączanie funkcji odbywa się
z poziomu menu konfiguracyjnego samochodu.
Włączanie / wyłączanie
F Nacisnąć ten przycisk, zapala
się jego kontrolka, system jest
włączony.
F Nacisnąć ten przycisk, jego kontrolka gaśnie, system jest
wyłączony.
Aby włączyć system:
Aby wyłączyć system:
Z / bez radioodtwarzacza
Proace_PL.indb 25301/08/2016 10:33

254
Jazda
Jumpy _pl_Chap06_conduite_ed01-2016

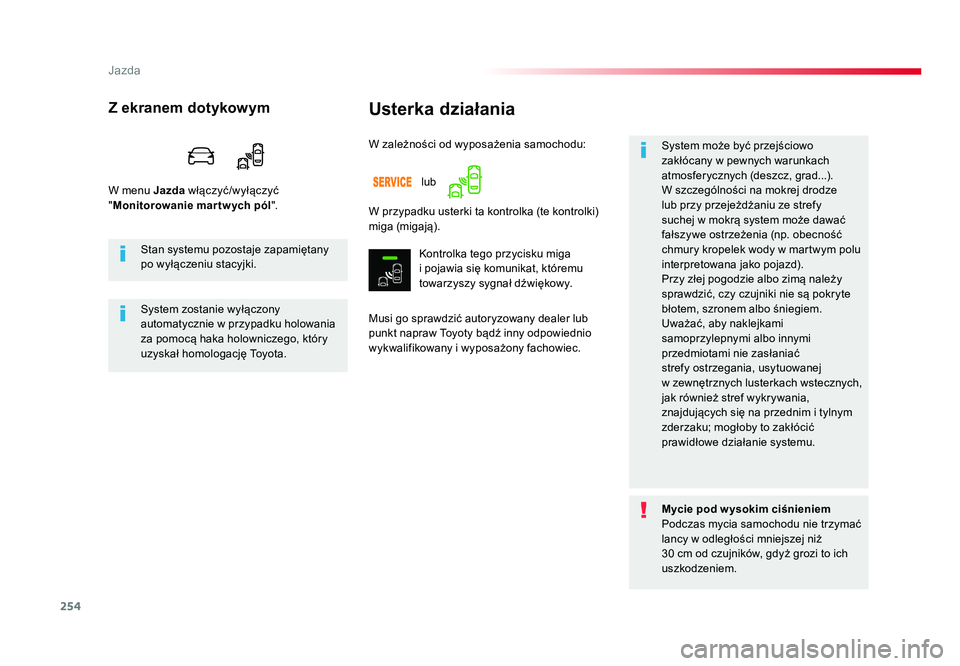

Usterka działania
Musi go sprawdzić autoryzowany dealer lub
punkt napraw Toyoty bądź inny odpowiednio
wykwalifikowany i wyposażony fachowiec.System może być przejściowo
zakłócany w pewnych warunkach
atmosferycznych (deszcz, grad...).
W szczególności na mokrej drodze
lub przy przejeżdżaniu ze strefy
suchej w mokrą system może dawać
fałszywe ostrzeżenia (np. obecność
chmury kropelek wody w martwym polu
interpretowana jako pojazd).
Przy złej pogodzie albo zimą należy
sprawdzić, czy czujniki nie są pokryte
błotem, szronem albo śniegiem.
Uważać, aby naklejkami
samoprzylepnymi albo innymi
przedmiotami nie zasłaniać
strefy ostrzegania, usytuowanej
w zewnętrznych lusterkach wstecznych,
jak również stref wykrywania,
znajdujących się na przednim i tylnym
zderzaku; mogłoby to zakłócić
prawidłowe działanie systemu.
W zależności od wyposażenia samochodu:
Z ekranem dotykowym
W menu
Jazda włączyć/wyłączyć
" Monitorowanie martwych pól ".
W przypadku usterki ta kontrolka (te kontrolki)
miga (migają).
Kontrolka tego przycisku miga
i pojawia się komunikat, któremu
towarzyszy sygnał dźwiękowy.
Stan systemu pozostaje zapamiętany
po wyłączeniu stacyjki.
System zostanie wyłączony
automatycznie w przypadku holowania
za pomocą haka holowniczego, który
uzyskał homologację Toyota.
Mycie pod w ysokim ciśnieniem
Podczas mycia samochodu nie trzymać
lancy w odległości mniejszej niż
30 cm od czujników, gdyż grozi to ich
uszkodzeniem.
lub
Proace_PL.indb 25401/08/2016 10:33

255
6
Jazda
Jumpy _pl_Chap06_conduite_ed01-2016

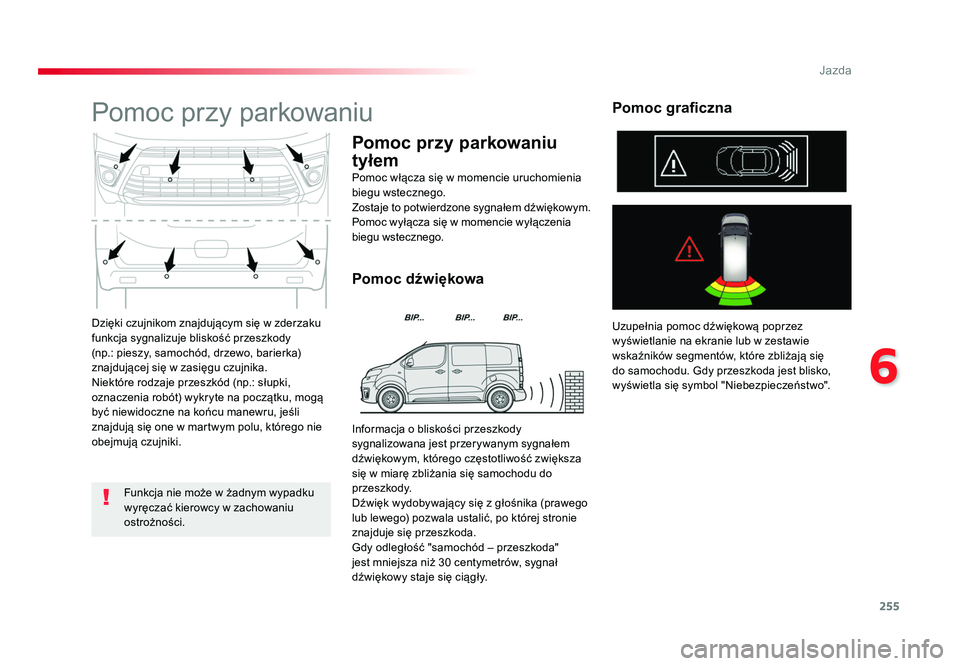

Dzięki czujnikom znajdującym się w zderzaku
funkcja sygnalizuje bliskość przeszkody
(np.: pieszy, samochód, drzewo, barierka)
znajdującej się w zasięgu czujnika.
Niektóre rodzaje przeszkód (np.: słupki,
oznaczenia robót) wykryte na początku, mogą
być niewidoczne na końcu manewru, jeśli
znajdują się one w martwym polu, którego nie
obejmują czujniki.
Pomoc przy parkowaniu
Pomoc włącza się w momencie uruchomienia
biegu wstecznego.
Zostaje to potwierdzone sygnałem dźwiękowym.
Pomoc wyłącza się w momencie wyłączenia
biegu wstecznego.
Pomoc dźwiękowa
Pomoc przy parkowaniu
tyłem
Uzupełnia pomoc dźwiękową poprzez
wyświetlanie na ekranie lub w zestawie
wskaźników segmentów, które zbliżają się
do samochodu. Gdy przeszkoda jest blisko,
wyświetla się symbol "Niebezpieczeństwo".
Pomoc graficzna
Funkcja nie może w żadnym wypadku
wyręczać kierowcy w zachowaniu
ostrożności.Informacja o bliskości przeszkody
sygnalizowana jest przerywanym sygnałem
dźwiękowym, którego częstotliwość zwiększa
się w miarę zbliżania się samochodu do
przeszkody.
Dźwięk wydobywający się z głośnika (prawego
lub lewego) pozwala ustalić, po której stronie
znajduje się przeszkoda.
Gdy odległość "samochód – przeszkoda"
jest mniejsza niż 30 centymetrów, sygnał
dźwiękowy staje się ciągły.
Proace_PL.indb 25501/08/2016 10:33

256
Jazda
Jumpy _pl_Chap06_conduite_ed01-2016

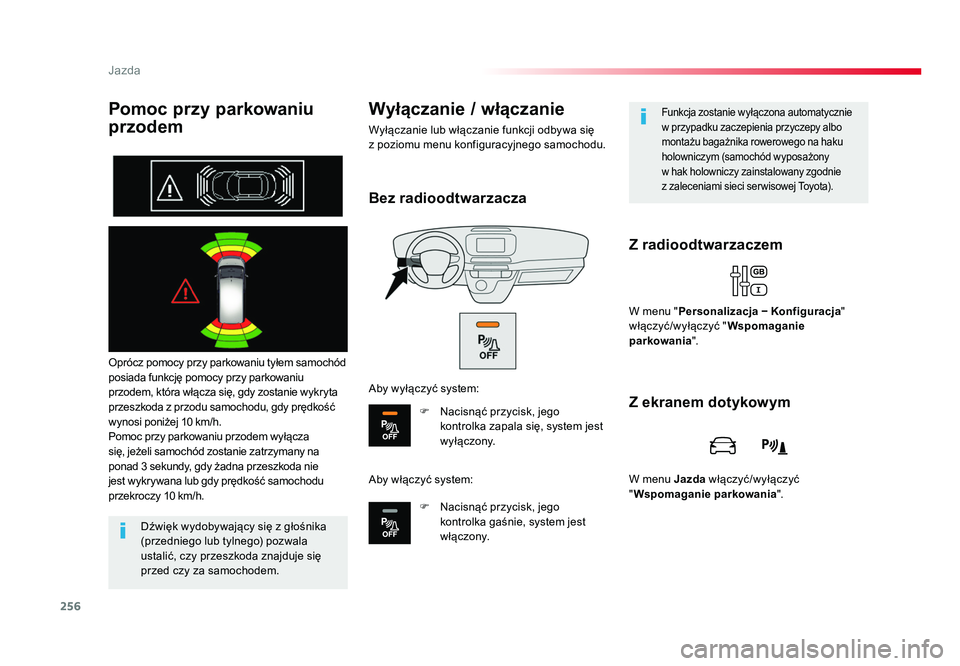

Pomoc przy parkowaniu
przodem
Oprócz pomocy przy parkowaniu tyłem samochód
posiada funkcję pomocy przy parkowaniu
przodem, która włącza się, gdy zostanie wykryta
przeszkoda z przodu samochodu, gdy prędkość
wynosi poniżej 10 km/h.
Pomoc przy parkowaniu przodem wyłącza
się, jeżeli samochód zostanie zatrzymany na
ponad 3 sekundy, gdy żadna przeszkoda nie
jest wykrywana lub gdy prędkość samochodu
przekroczy 10 km/h.
Z radioodtwarzaczem
Wyłączanie / włączanie
Wyłączanie lub włączanie funkcji odbywa się
z poziomu menu konfiguracyjnego samochodu.
Dźwięk wydobywający się z głośnika
(przedniego lub tylnego) pozwala
ustalić, czy przeszkoda znajduje się
przed czy za samochodem.
Funkcja zostanie wyłączona automatycznie
w przypadku zaczepienia przyczepy albo
montażu bagażnika rowerowego na haku
holowniczym (samochód wyposażony
w hak holowniczy zainstalowany zgodnie
z zaleceniami sieci ser wisowej Toyota).
W menu " Personalizacja − Konfiguracja "
włączyć/wyłączyć " Wspomaganie
parkowania ".
Z ekranem dotykowym
W menu Jazda włączyć/wyłączyć
" Wspomaganie parkowania ".
Bez radioodtwarzacza
Aby wyłączyć system:
F Nacisnąć przycisk, jego kontrolka zapala się, system jest
wyłączony.
Aby włączyć system: F Nacisnąć przycisk, jego kontrolka gaśnie, system jest
włączony.
Proace_PL.indb 25601/08/2016 10:33

257
6
Jazda
Jumpy _pl_Chap06_conduite_ed01-2016

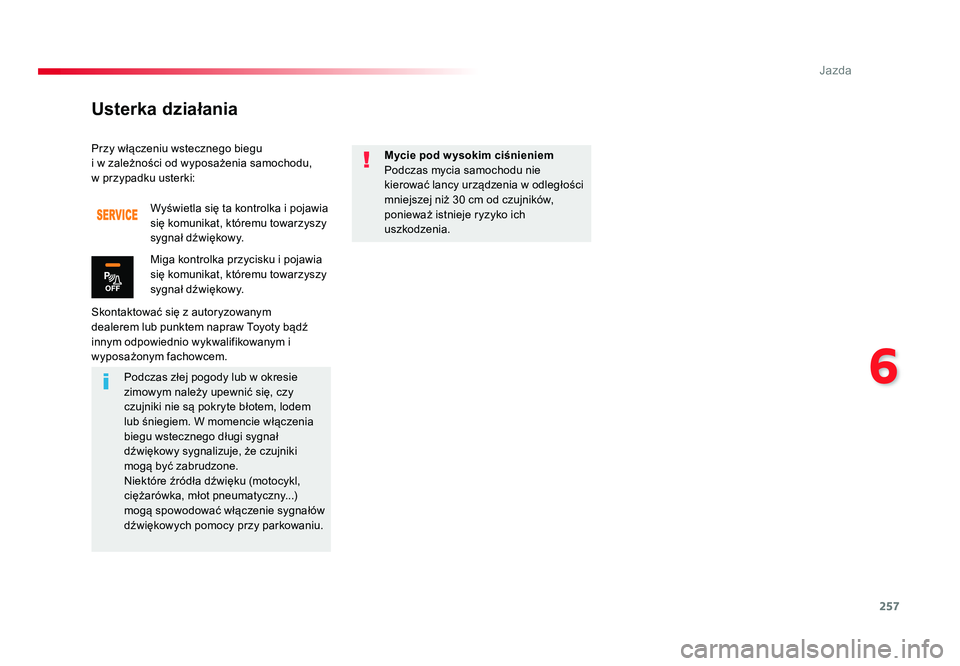

Przy włączeniu wstecznego biegu
i w zależności od wyposażenia samochodu,
w przypadku usterki:
Skontaktować się z autoryzowanym
dealerem lub punktem napraw Toyoty bądź
innym odpowiednio wykwalifikowanym i
wyposażonym fachowcem. Wyświetla się ta kontrolka i pojawia
się komunikat, któremu towarzyszy
sygnał dźwiękowy.
Miga kontrolka przycisku i pojawia
się komunikat, któremu towarzyszy
sygnał dźwiękowy.
Podczas złej pogody lub w okresie
zimowym należy upewnić się, czy
czujniki nie są pokryte błotem, lodem
lub śniegiem. W momencie włączenia
biegu wstecznego długi sygnał
dźwiękowy sygnalizuje, że czujniki
mogą być zabrudzone.
Niektóre źródła dźwięku (motocykl,
ciężarówka, młot pneumatyczny...)
mogą spowodować włączenie sygnałów
dźwiękowych pomocy przy parkowaniu. Mycie pod w ysokim ciśnieniem
Podczas mycia samochodu nie
kierować lancy urządzenia w odległości
mniejszej niż 30 cm od czujników,
ponieważ istnieje ryzyko ich
uszkodzenia.
Usterka działania
Proace_PL.indb 25701/08/2016 10:33

258
Jazda
Jumpy _pl_Chap06_conduite_ed01-2016

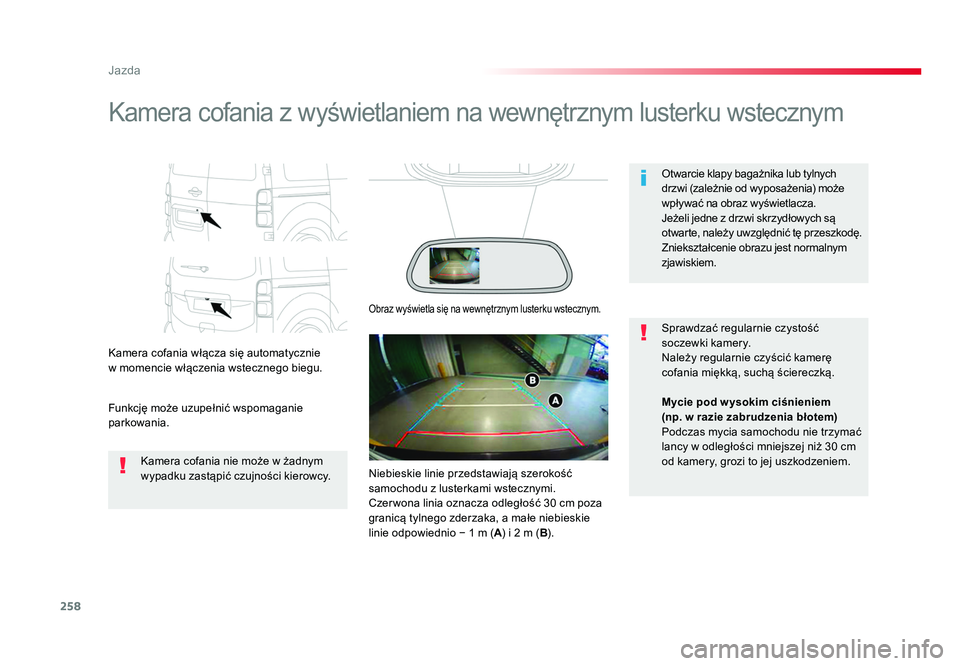

Kamera cofania z wyświetlaniem na wewnętrznym lusterku wstecznym
Kamera cofania włącza się automatycznie
w momencie włączenia wstecznego biegu.
Funkcję może uzupełnić wspomaganie
parkowania. Otwarcie klapy bagażnika lub tylnych
drzwi (zależnie od wyposażenia) może
wpływać na obraz wyświetlacza.
Jeżeli jedne z drzwi skrzydłowych są
otwarte, należy uwzględnić tę przeszkodę.
Zniekształcenie obrazu jest normalnym
zjawiskiem.
Kamera cofania nie może w żadnym
wypadku zastąpić czujności kierowcy. Sprawdzać regularnie czystość
soczewki kamery.
Należy regularnie czyścić kamerę
cofania miękką, suchą ściereczką.
Obraz wyświetla się na wewnętrznym lusterku wstecznym.
Mycie pod w ysokim ciśnieniem

(np. w razie zabrudzenia błotem)
Podczas mycia samochodu nie trzymać
lancy w odległości mniejszej niż 30 cm
od kamery, grozi to jej uszkodzeniem.
Niebieskie linie przedstawiają szerokość
samochodu z lusterkami wstecznymi.
Czer wona linia oznacza odległość 30 cm poza
granicą tylnego zderzaka, a małe niebieskie
linie odpowiednio − 1 m ( A) i 2 m ( B).
Proace_PL.indb 25801/08/2016 10:33

259
6
Jazda
Jumpy _pl_Chap06_conduite_ed01-2016

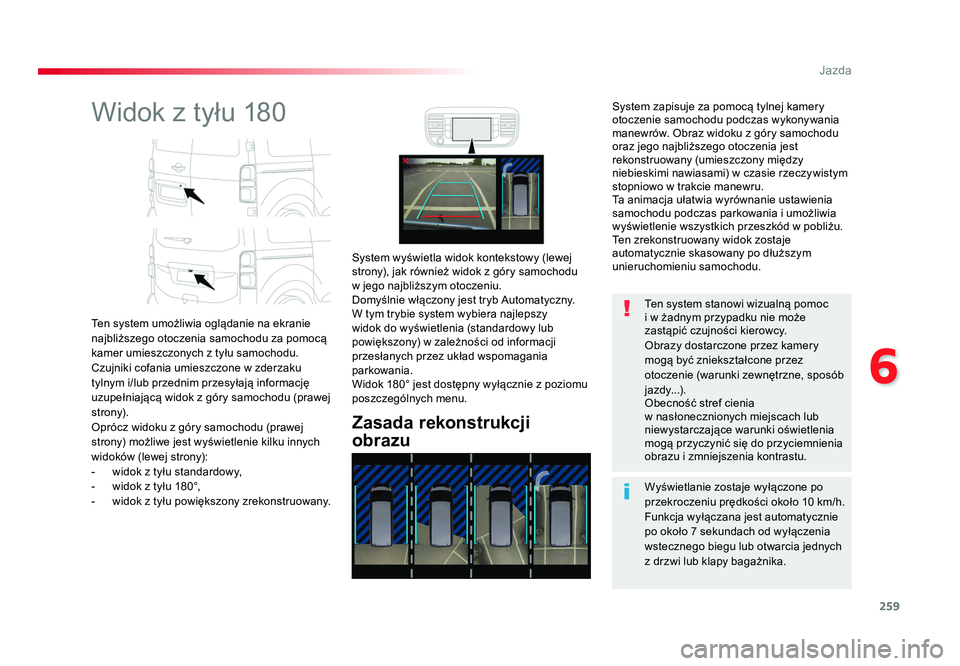

Widok z tyłu 180
Ten system umożliwia oglądanie na ekranie
najbliższego otoczenia samochodu za pomocą
kamer umieszczonych z tyłu samochodu.
Czujniki cofania umieszczone w zderzaku
tylnym i/lub przednim przesyłają informację
uzupełniającą widok z góry samochodu (prawej
strony).
Oprócz widoku z góry samochodu (prawej
strony) możliwe jest wyświetlenie kilku innych
widoków (lewej strony):
- widok z tyłu standardowy,
- widok z tyłu 180°,
- widok z tyłu powiększony zrekonstruowany.
Zasada rekonstrukcji
obrazu
System wyświetla widok kontekstowy (lewej
strony), jak również widok z góry samochodu
w jego najbliższym otoczeniu.
Domyślnie włączony jest tryb Automatyczny.
W tym trybie system wybiera najlepszy
widok do wyświetlenia (standardowy lub
powiększony) w zależności od informacji
przesłanych przez układ wspomagania
parkowania.
Widok 180° jest dostępny wyłącznie z poziomu
poszczególnych menu.
Wyświetlanie zostaje wyłączone po
przekroczeniu prędkości około 10 km/h.
Funkcja wyłączana jest automatycznie
po około 7 sekundach od wyłączenia
wstecznego biegu lub otwarcia jednych
z drzwi lub klapy bagażnika. Ten system stanowi wizualną pomoc
i w żadnym przypadku nie może
zastąpić czujności kierowcy.
Obrazy dostarczone przez kamery
mogą być zniekształcone przez
otoczenie (warunki zewnętrzne, sposób
jazdy...).
Obecność stref cienia
w nasłonecznionych miejscach lub
niewystarczające warunki oświetlenia
mogą przyczynić się do przyciemnienia
obrazu i zmniejszenia kontrastu.
System zapisuje za pomocą tylnej kamery
otoczenie samochodu podczas wykonywania
manewrów. Obraz widoku z góry samochodu
oraz jego najbliższego otoczenia jest
rekonstruowany (umieszczony między
niebieskimi nawiasami) w czasie rzeczywistym
stopniowo w trakcie manewru.
Ta animacja ułatwia wyrównanie ustawienia
samochodu podczas parkowania i umożliwia
wyświetlenie wszystkich przeszkód w pobliżu.
Ten zrekonstruowany widok zostaje
automatycznie skasowany po dłuższym
unieruchomieniu samochodu.
Proace_PL.indb 25901/08/2016 10:33

260
Jazda
Jumpy _pl_Chap06_conduite_ed01-2016
"Widok Standardowy""Widok 180°"
"Widok powiększony" (zrekonstruowany)
Podczas manewru kamera zapamiętuje
otoczenie w celu utworzenia rekonstrukcji
widoku z góry tyłu samochodu w jego
najbliższym otoczeniu, co umożliwia wykonanie
manewru samochodem pomimo otaczających
go przeszkód.
Ten widok jest dostępny w trybie AUTO lub
przez wybranie widoku w menu zmiany widoku.
Widok 180° umożliwia opuszczenie na
wstecznym biegu miejsca parkingowego
zanim pojawią się inne samochody, piesi lub
rowerzyści.
Ten widok nie jest zalecany do wykonania
pełnego manewru.
Dostępne są następujące widoki:
Na ekranie wyświetlana jest strefa znajdująca
się z tyłu samochodu.
Niebieskie linie obrysu samochodu
przedstawiają szerokość samochodu (wraz
z lusterkami wstecznymi): ich kierunek zmienia
się stosownie do zmiany położenia koła
kierownicy.
Czer wona linia przedstawia odległość 30 cm
od tylnego zderzaka, a dwie niebieskie linie −
odpowiednio 1 m i 2 m.

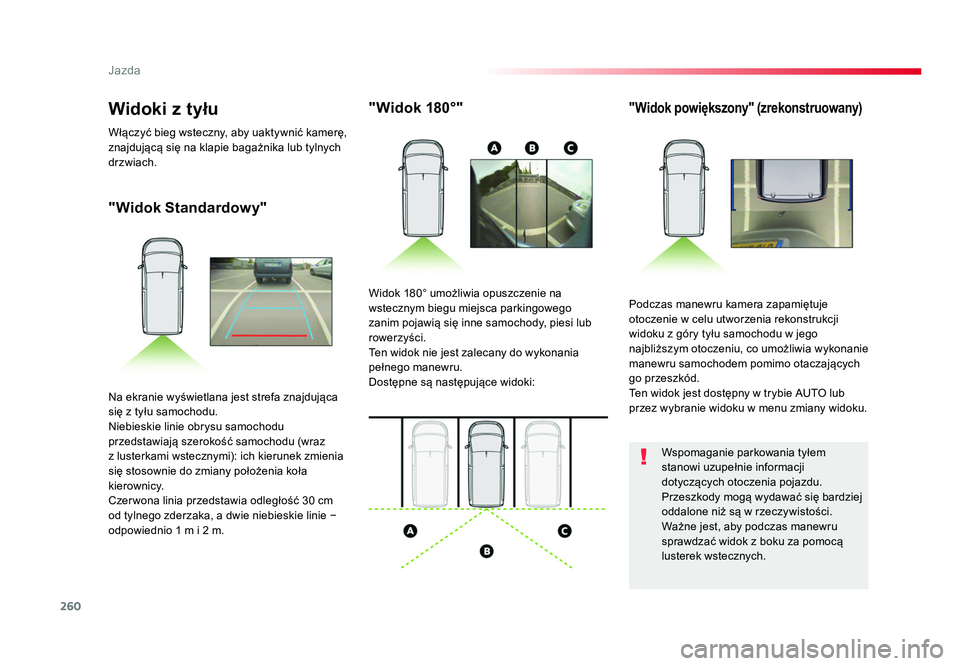

Widoki z tyłu
Włączyć bieg wsteczny, aby uaktywnić kamerę,
znajdującą się na klapie bagażnika lub tylnych
drzwiach.
Wspomaganie parkowania tyłem
stanowi uzupełnie informacji
dotyczących otoczenia pojazdu.
Przeszkody mogą wydawać się bardziej
oddalone niż są w rzeczywistości.
Ważne jest, aby podczas manewru
sprawdzać widok z boku za pomocą
lusterek wstecznych.
Proace_PL.indb 26001/08/2016 10:33
