151
4
Illuminazione e visibilità
Jumpy _it_Chap04_eclairage-et-visibilite_ed01-2016

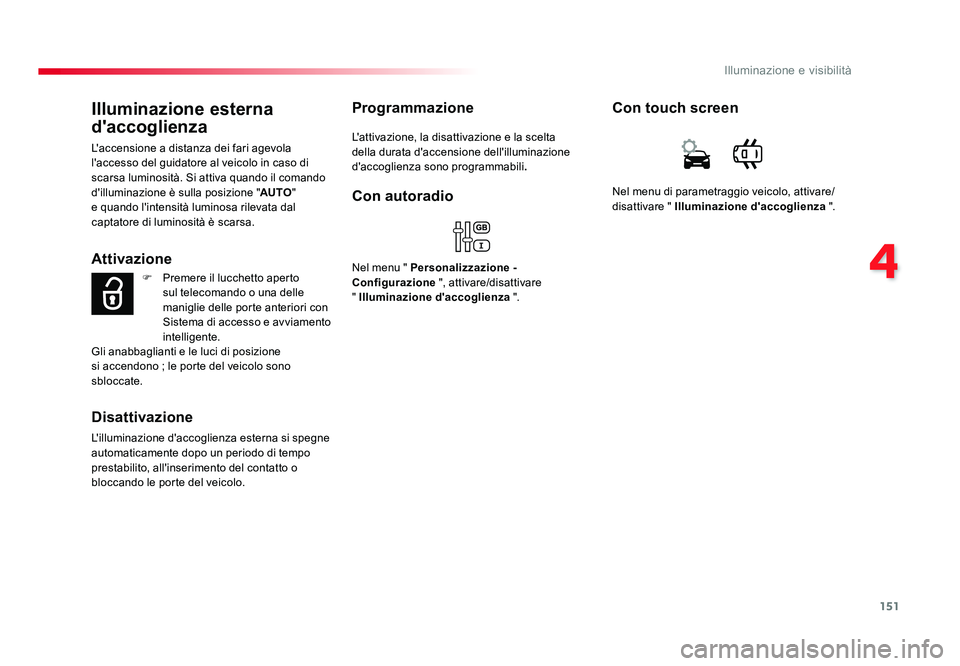

Illuminazione esterna
d'accoglienza
L'accensione a distanza dei fari agevola
l'accesso del guidatore al veicolo in caso di
scarsa luminosità. Si attiva quando il comando
d'illuminazione è sulla posizione " AUTO"
e quando l'intensità luminosa rilevata dal
captatore di luminosità è scarsa.
Attivazione
F Premere il lucchetto aperto sul telecomando o una delle
maniglie delle porte anteriori con
Sistema di accesso e avviamento
intelligente.
Disattivazione
L'illuminazione d'accoglienza esterna si spegne
automaticamente dopo un periodo di tempo
prestabilito, all'inserimento del contatto o
bloccando le porte del veicolo.
Programmazione
L'attivazione, la disattivazione e la scelta
della durata d'accensione dell'illuminazione
d'accoglienza sono programmabili .
Gli anabbaglianti e le luci di posizione
si accendono ; le porte del veicolo sono
sbloccate. Nel menu di parametraggio veicolo, attivare/
disattivare " Illuminazione d'accoglienza
".
Con touch screen
Con autoradio
Nel menu " Personalizzazione -
Configurazione ", attivare/disattivare
" Illuminazione d'accoglienza ".
Proace_IT.indb 15120/07/2016 09:17

152
Illuminazione e visibilità
Jumpy _it_Chap04_eclairage-et-visibilite_ed01-2016
Nel menu di parametraggio veicolo, attivare/
disattivare " Illuminazione esterna ".
Con touch screen
Con autoradio
Nel menu "
Personalizzazione -
Configurazione ", attivare/disattivare
" Illuminazione di guida ".
L'attivazione o la disattivazione della funzione
si effettua mediante il menu di configurazione
del veicolo.
Questa funzione è attivata per default.

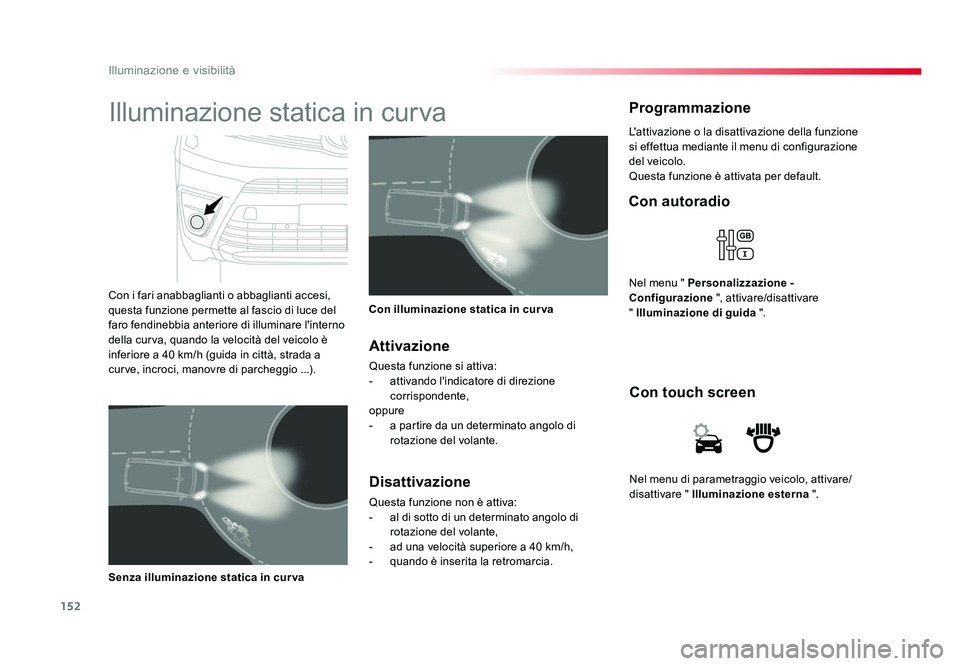

ProgrammazioneIlluminazione statica in curva
Con i fari anabbaglianti o abbaglianti accesi,
questa funzione permette al fascio di luce del
faro fendinebbia anteriore di illuminare l'interno
della curva, quando la velocità del veicolo è
inferiore a 40 km/h (guida in città, strada a
curve, incroci, manovre di parcheggio ...).
Con illuminazione statica in curva
Senza illuminazione statica in curva
Attivazione
Questa funzione si attiva:
- attivando l'indicatore di direzione corrispondente,
oppure
- a partire da un determinato angolo di rotazione del volante.
Disattivazione
Questa funzione non è attiva:
- al di sotto di un determinato angolo di rotazione del volante,
- ad una velocità superiore a 40 km/h,
- quando è inserita la retromarcia.
Proace_IT.indb 15220/07/2016 09:17

153
4
Illuminazione e visibilità
Jumpy _it_Chap04_eclairage-et-visibilite_ed01-2016

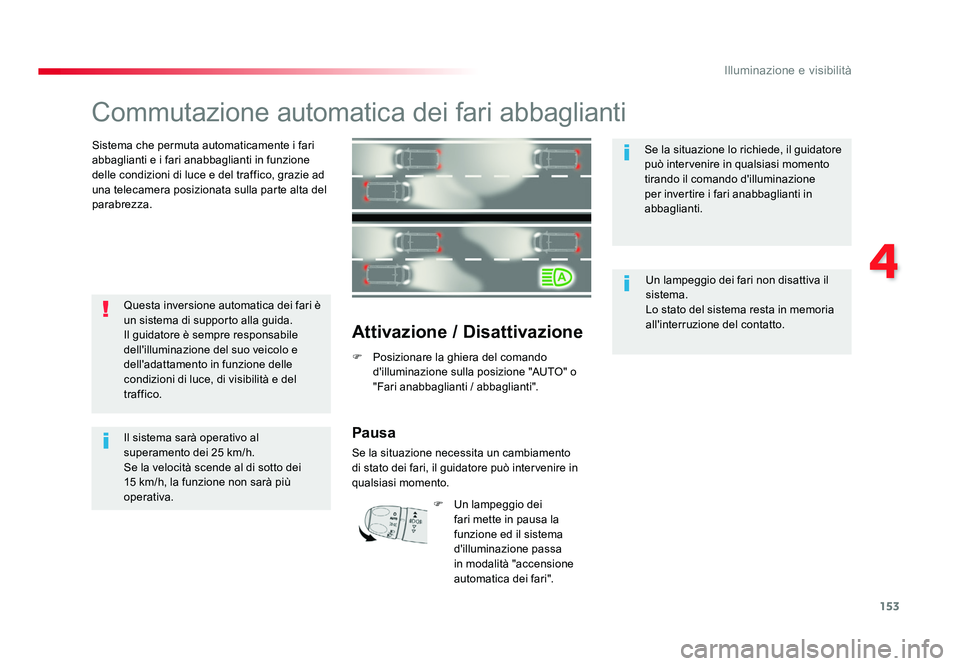

Commutazione automatica dei fari abbaglianti
Sistema che permuta automaticamente i fari
abbaglianti e i fari anabbaglianti in funzione
delle condizioni di luce e del traffico, grazie ad
una telecamera posizionata sulla parte alta del
parabrezza.
Attivazione / Disattivazione
F Posizionare la ghiera del comando
d'illuminazione sulla posizione "AUTO" o
"Fari anabbaglianti / abbaglianti".
Questa inversione automatica dei fari è
un sistema di supporto alla guida.
Il guidatore è sempre responsabile
dell'illuminazione del suo veicolo e
dell'adattamento in funzione delle
condizioni di luce, di visibilità e del
traffico.
Il sistema sarà operativo al
superamento dei 25
km/h.
Se la velocità scende al di sotto dei
15 km/h, la funzione non sarà più
operativa. Se la situazione lo richiede, il guidatore
può intervenire in qualsiasi momento
tirando il comando d'illuminazione
per invertire i fari anabbaglianti in
abbaglianti.
Un lampeggio dei fari non disattiva il
sistema.
Lo stato del sistema resta in memoria
all'interruzione del contatto.
Pausa
Se la situazione necessita un cambiamento
di stato dei fari, il guidatore può intervenire in
qualsiasi momento. F Un lampeggio dei fari mette in pausa la
funzione ed il sistema
d'illuminazione passa
in modalità "accensione
automatica dei fari".
Proace_IT.indb 15320/07/2016 09:17

154
Illuminazione e visibilità
Jumpy _it_Chap04_eclairage-et-visibilite_ed01-2016

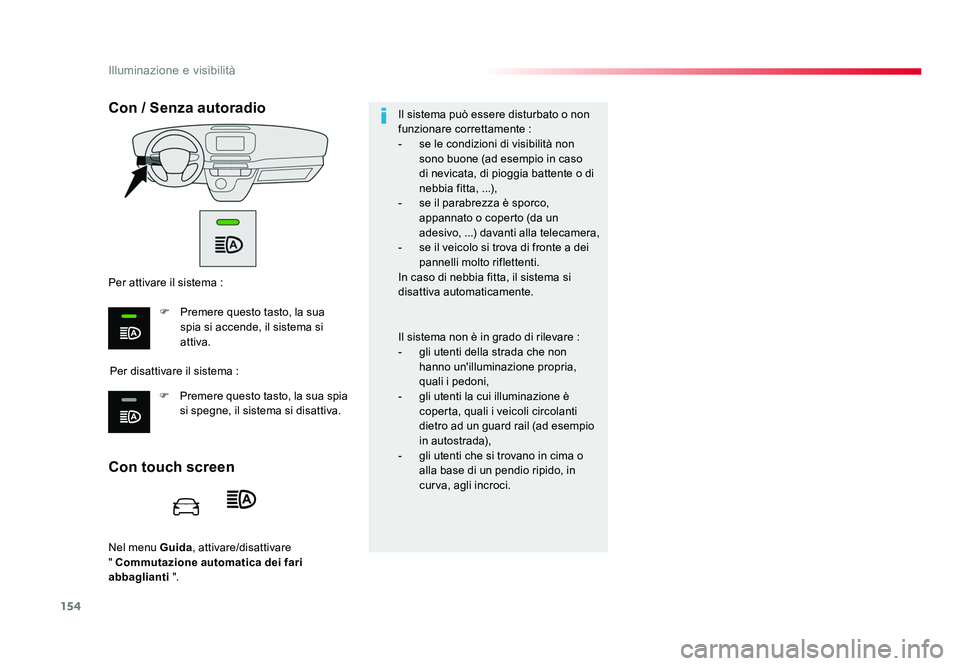

Nel menu Guida, attivare/disattivare
" Commutazione automatica dei fari
abbaglianti ".
Con touch screen Con / Senza autoradio
Per disattivare il sistema :
Per attivare il sistema :
F Premere questo tasto, la sua spia si accende, il sistema si
attiva.
F Premere questo tasto, la sua spia
si spegne, il sistema si disattiva. Il sistema può essere disturbato o non
funzionare correttamente :
- se le condizioni di visibilità non
sono buone (ad esempio in caso
di nevicata, di pioggia battente o di
nebbia fitta, ...),
- se il parabrezza è sporco, appannato o coperto (da un
adesivo, ...) davanti alla telecamera,
- se il veicolo si trova di fronte a dei pannelli molto riflettenti.
In caso di nebbia fitta, il sistema si
disattiva automaticamente.
Il sistema non è in grado di rilevare :
- gli utenti della strada che non hanno un'illuminazione propria,
quali i pedoni,
- gli utenti la cui illuminazione è coperta, quali i veicoli circolanti
dietro ad un guard rail (ad esempio
in autostrada),
- gli utenti che si trovano in cima o alla base di un pendio ripido, in
curva, agli incroci.
Proace_IT.indb 15420/07/2016 09:17

155
4
Illuminazione e visibilità
Jumpy _it_Chap04_eclairage-et-visibilite_ed01-2016
Per non danneggiare gli altri
guidatori, i fari con lampade
alogene devono essere regolati in
altezza, in funzione del carico del
veicolo.
0 - 1 o 2 persone sui sedili anteriori
1 - 5 persone
2 - 6 o 9 persone.
3 - Guidatore + carichi massimi autorizzati.
Regolazione iniziale sulla posizione "0".
Regolazione iniziale sulla posizione "0" .

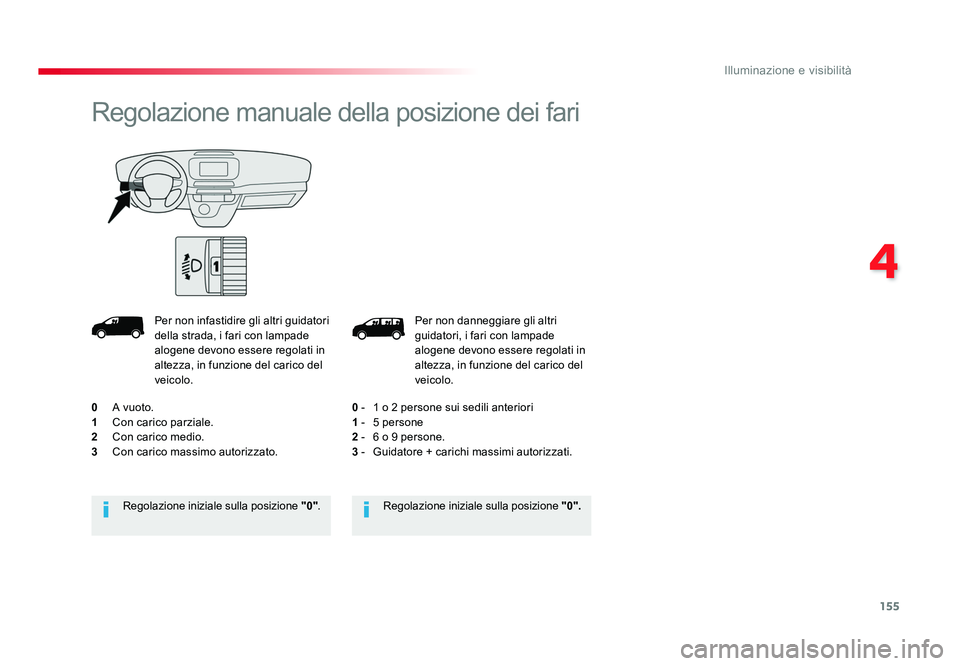

Regolazione manuale della posizione dei fari
Per non infastidire gli altri guidatori
della strada, i fari con lampade
alogene devono essere regolati in
altezza, in funzione del carico del
veicolo.
0 A vuoto.
1 Con carico parziale.
2 Con carico medio.
3 Con carico massimo autorizzato.
Proace_IT.indb 15520/07/2016 09:17

156
Illuminazione e visibilità
Jumpy _it_Chap04_eclairage-et-visibilite_ed01-2016
Comando del tergicristallo
Comandi manuali
I tergicristalli sono comandati direttamente dal
guidatore.
Programmazione
Il veicolo può prevedere anche alcune funzioni
programmabili :
- funzionamento automatico del tergicristallo
anteriore,
- funzionamento del tergicristallo posteriore
all'inserimento della retromarcia.
Tergicristallo anteriore
Comando di selezione della cadenza di
funzionamento : sollevare o abbassare il
comando sulla posizione desiderata.
Modello con funzionamento
manuale (intermittente)
Modello con funzionamento
automatico del tergicristallo
Funzionamento veloce (precipitazioni
intense),
Funzionamento normale (pioggia
moderata),
Funzionamento intermittente
(proporzionale alla velocità del veicolo).
Arresto.
Movimento singolo (premere verso il
basso o tirare brevemente il comando
verso di sè, poi rilasciare).
Oppure
Movimento automatico (premere
verso il basso, poi rilasciare).
Movimento singolo (tirare
brevemente il comando verso
di s é).
Non far funzionare le spazzole
tergicristallo sul parabrezza asciutto.
Con clima molto freddo o molto
caldo, verificare che le spazzole dei
tergicristalli non siano incollate al
parabrezza prima di farle funzionare.
In inverno, rimuovere la neve, il ghiaccio
o la brina presenti sul parabrezza,
attorno ai bracci e alle spazzole dei
tergicristalli e sulla guarnizione del
parabrezza prima di far funzionare i
tergicristalli.
Proace_IT.indb 15620/07/2016 09:18

157
4
Illuminazione e visibilità
Jumpy _it_Chap04_eclairage-et-visibilite_ed01-2016

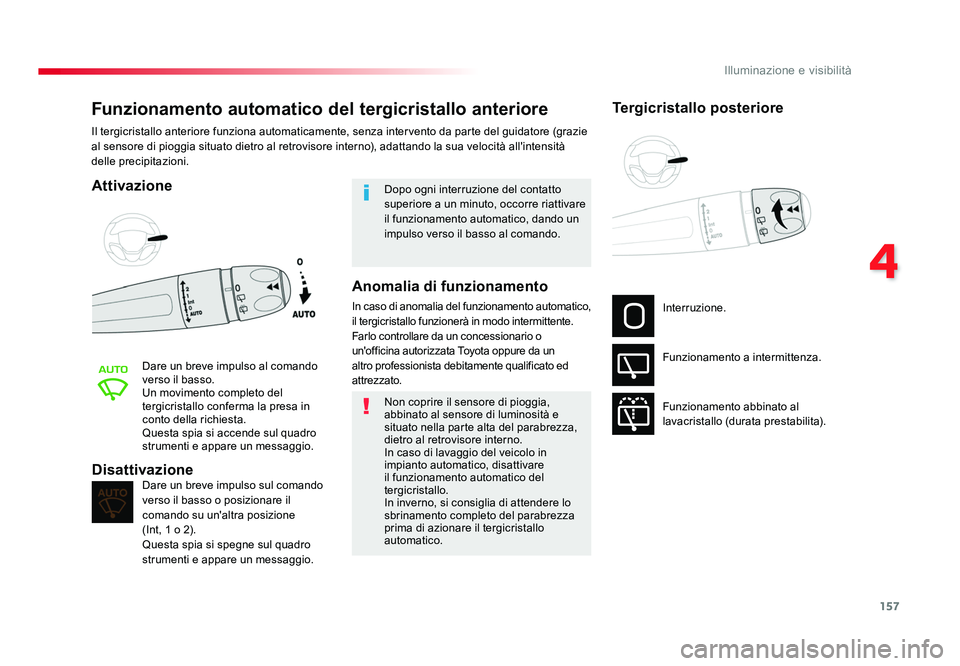

Funzionamento automatico del tergicristallo anteriore
Attivazione
Dare un breve impulso al comando
verso il basso.
Un movimento completo del
tergicristallo conferma la presa in
conto della richiesta.
Questa spia si accende sul quadro
strumenti e appare un messaggio.
Dare un breve impulso sul comando
verso il basso o posizionare il
comando su un'altra posizione
(Int, 1 o 2).
Questa spia si spegne sul quadro
strumenti e appare un messaggio.
Disattivazione
Dopo ogni interruzione del contatto
superiore a un minuto, occorre riattivare
il funzionamento automatico, dando un
impulso verso il basso al comando.
Il tergicristallo anteriore funziona automaticamente, senza intervento da parte del guidatore (grazie
al sensore di pioggia situato dietro al retrovisore interno), adattando la sua velocità all'intensità
delle precipitazioni.
Non coprire il sensore di pioggia,
abbinato al sensore di luminosità e
situato nella parte alta del parabrezza,
dietro al retrovisore interno.
In caso di lavaggio del veicolo in
impianto automatico, disattivare
il funzionamento automatico del
tergicristallo.
In inverno, si consiglia di attendere lo
sbrinamento completo del parabrezza
prima di azionare il tergicristallo
automatico.
Anomalia di funzionamento
In caso di anomalia del funzionamento automatico,
il tergicristallo funzionerà in modo intermittente.
Farlo controllare da un concessionario o
un'officina autorizzata Toyota oppure da un
altro professionista debitamente qualificato ed
attrezzato. Interruzione.
Funzionamento a intermittenza.
Funzionamento abbinato al
lavacristallo (durata prestabilita).
Tergicristallo posteriore
Proace_IT.indb 15720/07/2016 09:18

158
Illuminazione e visibilità
Jumpy _it_Chap04_eclairage-et-visibilite_ed01-2016

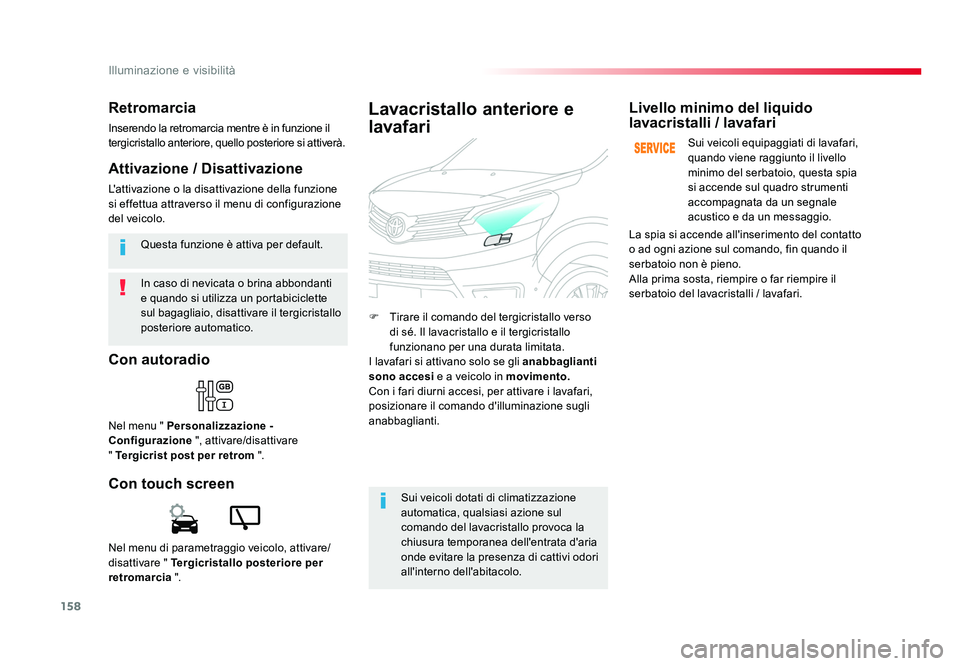

In caso di nevicata o brina abbondanti
e quando si utilizza un portabiciclette
sul bagagliaio, disattivare il tergicristallo
posteriore automatico. Questa funzione è attiva per default.
Retromarcia
Inserendo la retromarcia mentre è in funzione il
tergicristallo anteriore, quello posteriore si attiverà.
Nel menu di parametraggio veicolo, attivare/
disattivare " Tergicristallo posteriore per
retromarcia ".
Con autoradio
Nel menu " Personalizzazione -
Configurazione ", attivare/disattivare
" Tergicrist post per retrom ".
Con touch screen Attivazione / Disattivazione
L'attivazione o la disattivazione della funzione
si effettua attraverso il menu di configurazione
del veicolo.
F Tirare il comando del tergicristallo verso di sé. Il lavacristallo e il tergicristallo
funzionano per una durata limitata.
I lavafari si attivano solo se gli anabbaglianti
sono accesi e a veicolo in movimento.
Con i fari diurni accesi, per attivare i lavafari,
posizionare il comando d'illuminazione sugli
anabbaglianti.
Lavacristallo anteriore e
lavafari
Sui veicoli dotati di climatizzazione
automatica, qualsiasi azione sul
comando del lavacristallo provoca la
chiusura temporanea dell'entrata d'aria
onde evitare la presenza di cattivi odori
all'interno dell'abitacolo.
Livello minimo del liquido
lavacristalli / lavafari
Sui veicoli equipaggiati di lavafari,
quando viene raggiunto il livello
minimo del serbatoio, questa spia
si accende sul quadro strumenti
accompagnata da un segnale
acustico e da un messaggio.
La spia si accende all'inserimento del contatto
o ad ogni azione sul comando, fin quando il
serbatoio non è pieno.
Alla prima sosta, riempire o far riempire il
serbatoio del lavacristalli / lavafari.
Proace_IT.indb 15820/07/2016 09:18

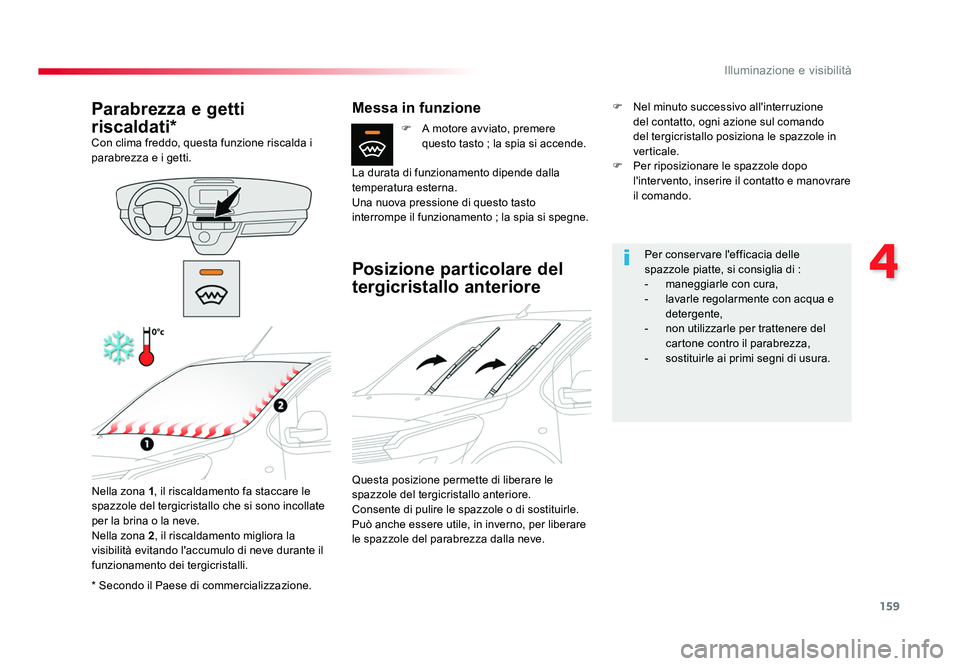

159
4
Illuminazione e visibilità
Jumpy _it_Chap04_eclairage-et-visibilite_ed01-2016
* Secondo il Paese di commercializzazione.
Parabrezza e getti
riscaldati*
Con clima freddo, questa funzione riscalda i
parabrezza e i getti.
Nella zona 1 , il riscaldamento fa staccare le
spazzole del tergicristallo che si sono incollate
per la brina o la neve.
Nella zona 2 , il riscaldamento migliora la
visibilità evitando l'accumulo di neve durante il
funzionamento dei tergicristalli.
Messa in funzione
F A motore avviato, premere questo tasto ; la spia si accende.
La durata di funzionamento dipende dalla
temperatura esterna.
Una nuova pressione di questo tasto
interrompe il funzionamento ; la spia si spegne.
Posizione particolare del
tergicristallo anteriore
Questa posizione permette di liberare le
spazzole del tergicristallo anteriore.
Consente di pulire le spazzole o di sostituirle.
Può anche essere utile, in inverno, per liberare
le spazzole del parabrezza dalla neve. Per conservare l'efficacia delle
spazzole piatte, si consiglia di :
-
maneggiarle con cura,
- lavarle regolarmente con acqua e detergente,
- non utilizzarle per trattenere del cartone contro il parabrezza,
- sostituirle ai primi segni di usura.
F
Nel minuto successivo all'interruzione
del contatto, ogni azione sul comando
del tergicristallo posiziona le spazzole in
verticale.
F Per riposizionare le spazzole dopo l'intervento, inserire il contatto e manovrare
il comando.
Proace_IT.indb 15920/07/2016 09:18

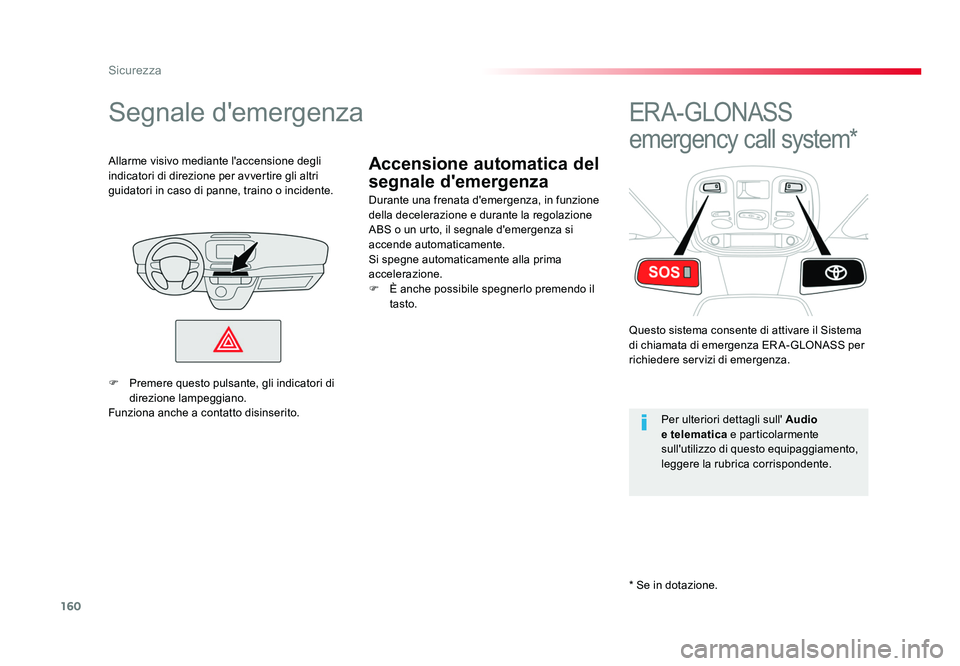

160
* Se in dotazione.
Sicurezza
Jumpy _it_Chap05_securite_ed01-2016
Accensione automatica del
segnale d'emergenza
Segnale d'emergenza
Durante una frenata d'emergenza, in funzione
della decelerazione e durante la regolazione
ABS o un urto, il segnale d'emergenza si
accende automaticamente.
Si spegne automaticamente alla prima
accelerazione.
F È anche possibile spegnerlo premendo il
tasto.
Allarme visivo mediante l'accensione degli
indicatori di direzione per avvertire gli altri
guidatori in caso di panne, traino o incidente.
ERA-GLONASS
emergency call system*
Questo sistema consente di attivare il Sistema
di chiamata di emergenza ER A-GLONASS per
richiedere servizi di emergenza.
Per ulteriori dettagli sull' Audio
e telematica e particolarmente
sull'utilizzo di questo equipaggiamento,
leggere la rubrica corrispondente.
F Premere questo pulsante, gli indicatori di
direzione lampeggiano.
Funziona anche a contatto disinserito.
Proace_IT.indb 16020/07/2016 09:18
