sensor TOYOTA PROACE 2017 Instruksjoner for bruk (in Norwegian)

254
Proace_no_Chap06_conduite_ed01-2016

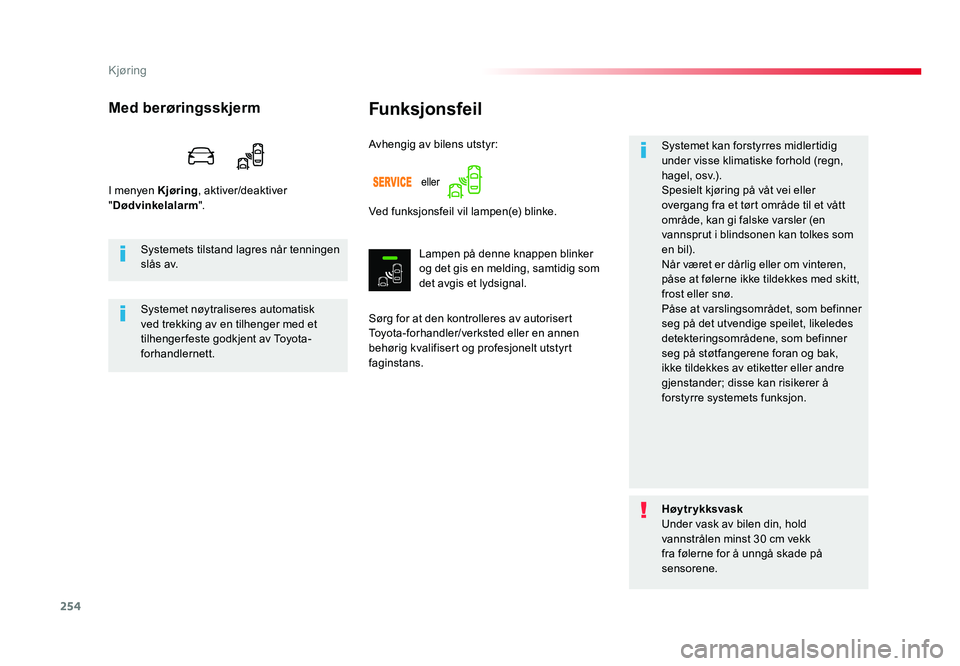

Funksjonsfeil
Sørg for at den kontrolleres av autorisert
Toyota-forhandler/verksted eller en annen
behørig kvalifisert og profesjonelt utstyrt
faginstans.Systemet kan forstyrres midlertidig
under visse klimatiske forhold (regn,
hagel, osv.).
Spesielt kjøring på våt vei eller
overgang fra et tørt område til et vått
område, kan gi falske varsler (en
vannsprut i blindsonen kan tolkes som
en bil).
Når været er dårlig eller om vinteren,
påse at følerne ikke tildekkes med skitt,
frost eller snø.
Påse at varslingsområdet, som befinner
seg på det utvendige speilet, likeledes
detekteringsområdene, som befinner
seg på støtfangerene foran og bak,
ikke tildekkes av etiketter eller andre
gjenstander; disse kan risikerer å
forstyrre systemets funksjon.
Avhengig av bilens utstyr:
Med berøringsskjerm
I menyen Kjøring
, aktiver/deaktiver
" Dødvinkelalarm ".
Ved funksjonsfeil vil lampen(e) blinke.
Lampen på denne knappen blinker
og det gis en melding, samtidig som
det avgis et lydsignal.
Systemets tilstand lagres når tenningen
s l å s av.
Systemet nøytraliseres automatisk
ved trekking av en tilhenger med et
tilhengerfeste godkjent av Toyota-
forhandlernett.
Høytr ykksvask
Under vask av bilen din, hold
vannstrålen minst 30 cm vekk
fra følerne for å unngå skade på
sensorene.eller
Proace_no_Chap06_conduite_ed01-2016.indd 25430/06/2016 16:56
Kjøring

255
Proace_no_Chap06_conduite_ed01-2016
Ved hjelp av sensorer som er montert i støtfangeren, varsler denne funksjonen om
hindringer i nærheten (eksempler: fotgjenger,
kjøretøy, tre, gjerde, m.m.) som kommer inn i
detekteringsfeltet.
Visse typer hindringer (eksempler: en påle,
en oppmerkingskjegle eller lignende) kan
detekteres i begynnelsen, men ikke lenger på
slutten av manøveren hvis de befinner seg i
blindsonen til detekteringsfeltet.
Parkeringsassistanse
Parkeringsassistansen aktiveres når bilen
settes i revers.
Dette bekreftes med et lydsignal.
Parkeringsassistansen deaktiveres når bilen
ikke lenger er i revers.
Lydsignal
Parkeringsassistanse bak
Det kompletterer lydsignalet ved å vise
segmenter i displayet eller i instrumentpanelet,
som vises nærmere og nærmere bilen. Når
bilen er helt nær hindringen, vises symbolet
" Fare".
Grafisk hjelp
Denne funksjonen kan under ingen
omstendigheter erstatte førerens
årvåkenhet.Hindringen lokaliseres i henhold til et lydsignal
som øker i hyppighet etterhvert som bilen
nærmer seg hindringen.
Lyden fra høyttaleren (høyre eller venstre)
gjør det mulig å lokalisere på hvilken side
hindringen befinner seg.
Når det er mindre enn cirka 30 cm mellom bilen
og hindringen, lyder varselsignalet kontinuerlig.
Proace_no_Chap06_conduite_ed01-2016.indd 25530/06/2016 16:56
6
Kjøring

257
Proace_no_Chap06_conduite_ed01-2016

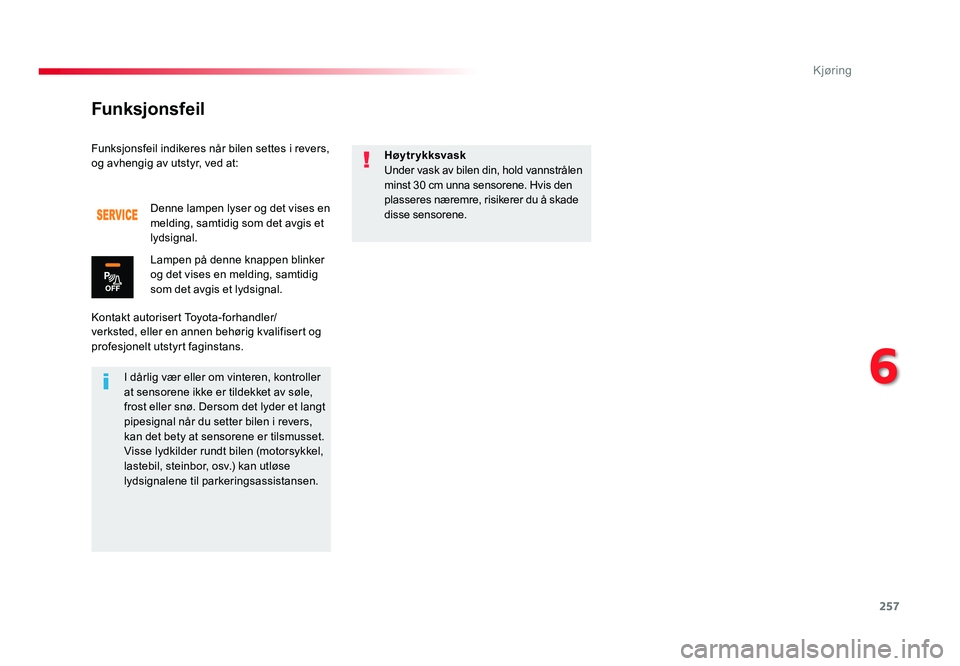

Funksjonsfeil indikeres når bilen settes i revers, og avhengig av utstyr, ved at:
Kontakt autorisert Toyota-forhandler/
verksted, eller en annen behørig kvalifisert og
profesjonelt utstyrt faginstans.
Denne lampen lyser og det vises en
melding, samtidig som det avgis et
lydsignal.
Lampen på denne knappen blinker
og det vises en melding, samtidig
som det avgis et lydsignal.
I dårlig vær eller om vinteren, kontroller
at sensorene ikke er tildekket av søle,
frost eller snø. Dersom det lyder et langt
pipesignal når du setter bilen i revers,
kan det bety at sensorene er tilsmusset.
Visse lydkilder rundt bilen (motorsykkel,
lastebil, steinbor, osv.) kan utløse
lydsignalene til parkeringsassistansen. Høytr ykksvask
Under vask av bilen din, hold vannstrålen
minst 30 cm unna sensorene. Hvis den
plasseres næremre, risikerer du å skade
disse sensorene.
Funksjonsfeil
Proace_no_Chap06_conduite_ed01-2016.indd 25730/06/2016 16:56
6
Kjøring

259
Proace_no_Chap06_conduite_ed01-2016

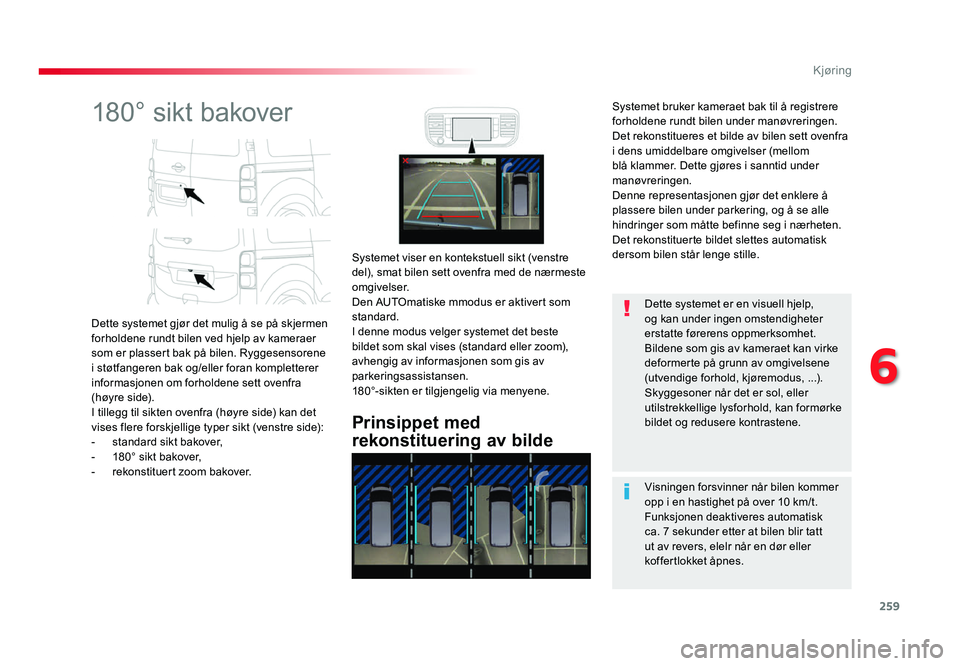

180° sikt bakover
Dette systemet gjør det mulig å se på skjermen
forholdene rundt bilen ved hjelp av kameraer
som er plassert bak på bilen. Ryggesensorene
i støtfangeren bak og/eller foran kompletterer
informasjonen om forholdene sett ovenfra
(høyre side).
I tillegg til sikten ovenfra (høyre side) kan det
vises flere forskjellige typer sikt (venstre side):
- standard sikt bakover,- 180° sikt bakover,- rekonstituert zoom bakover.
Prinsippet med
rekonstituering av bilde
Systemet viser en kontekstuell sikt (venstre
del), smat bilen sett ovenfra med de nærmeste
omgivelser.
Den AUTOmatiske mmodus er aktivert som
standard.
I denne modus velger systemet det beste
bildet som skal vises (standard eller zoom),
avhengig av informasjonen som gis av
parkeringsassistansen.
180°-sikten er tilgjengelig via menyene.Visningen forsvinner når bilen kommer
opp i en hastighet på over 10 km/t.
Funksjonen deaktiveres automatisk
ca. 7 sekunder etter at bilen blir tatt
ut av revers, elelr når en dør eller
koffertlokket åpnes. Dette systemet er en visuell hjelp,
og kan under ingen omstendigheter
erstatte førerens oppmerksomhet.
Bildene som gis av kameraet kan virke
deformerte på grunn av omgivelsene
(utvendige forhold, kjøremodus, ...).Skyggesoner når det er sol, eller
utilstrekkellige lysforhold, kan formørke
bildet og redusere kontrastene.
Systemet bruker kameraet bak til å registrere
forholdene rundt bilen under manøvreringen.
Det rekonstitueres et bilde av bilen sett ovenfra
i dens umiddelbare omgivelser (mellom
blå klammer. Dette gjøres i sanntid under
manøvreringen.
Denne representasjonen gjør det enklere å
plassere bilen under parkering, og å se alle
hindringer som måtte befinne seg i nærheten.
Det rekonstituerte bildet slettes automatisk
dersom bilen står lenge stille.
Proace_no_Chap06_conduite_ed01-2016.indd 25930/06/2016 16:56
6
Kjøring

261
Proace_no_Chap06_conduite_ed01-2016

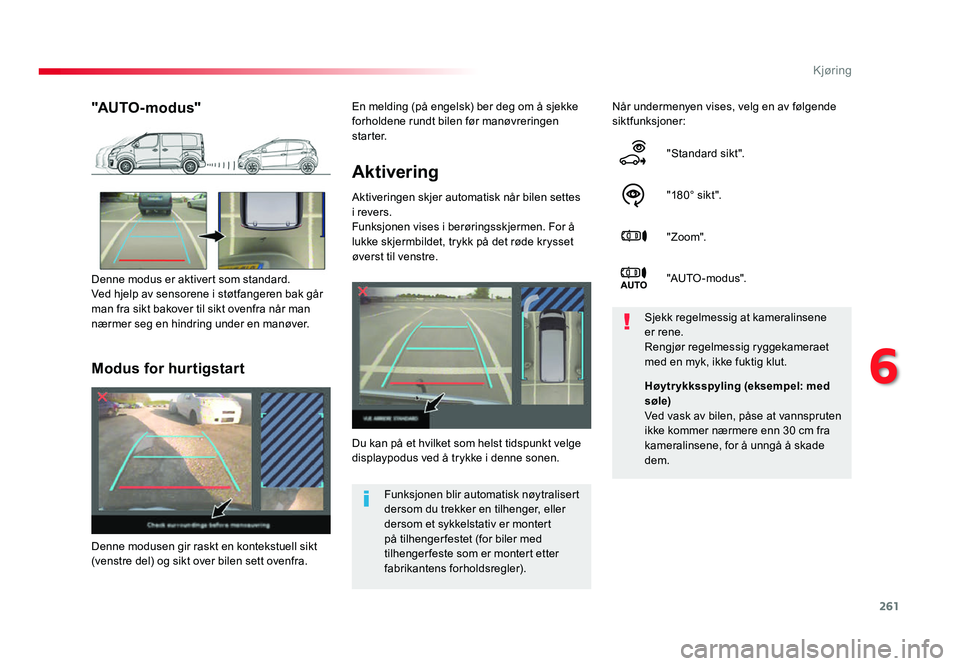

Aktivering
Aktiveringen skjer automatisk når bilen settes
i revers.
Funksjonen vises i berøringsskjermen. For å
lukke skjermbildet, trykk på det røde krysset
øverst til venstre.Når undermenyen vises, velg en av følgende
siktfunksjoner:
"Standard sikt".
"18 0 ° sik t ".
"Zoom".
"AUTO - mo dus".
Du kan på et hvilket som helst tidspunkt velge
displaypodus ved å trykke i denne sonen. Sjekk regelmessig at kameralinsene
er rene.
Rengjør regelmessig ryggekameraet
med en myk, ikke fuktig klut.
"AUTO- modus"
Denne modus er aktivert som standard.
Ved hjelp av sensorene i støtfangeren bak går
man fra sikt bakover til sikt ovenfra når man
nærmer seg en hindring under en manøver.
Funksjonen blir automatisk nøytralisert
dersom du trekker en tilhenger, eller
dersom et sykkelstativ er montert
på tilhenger festet (for biler med
tilhengerfeste som er montert etter
fabrikantens forholdsregler).
Modus for hurtigstart
Denne modusen gir raskt en kontekstuell sikt
(venstre del) og sikt over bilen sett ovenfra. Høytr ykksspyling (eksempel: med
søle)
Ved vask av bilen, påse at vannspruten
ikke kommer nærmere enn 30 cm fra
kameralinsene, for å unngå å skade
dem.
En melding (på engelsk) ber deg om å sjekke
forholdene rundt bilen før manøvreringen
s t a r t e r.
Proace_no_Chap06_conduite_ed01-2016.indd 26130/06/2016 16:56
6
Kjøring

302
Proace_no_Chap08_En-cas-de-panne_ed01-2016

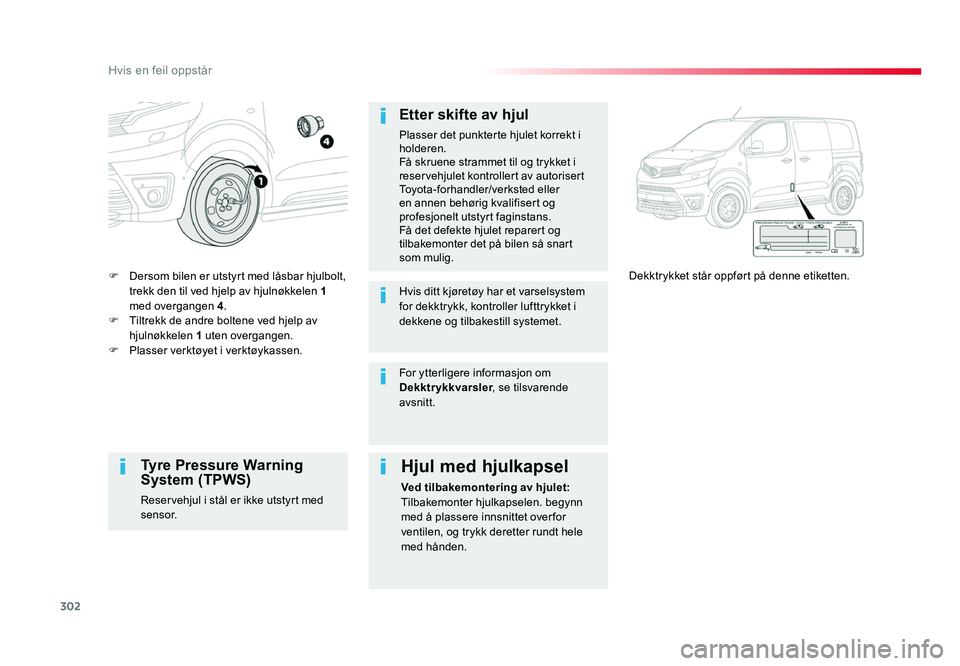

F Dersom bilen er utstyrt med låsbar hjulbolt,
trekk den til ved hjelp av hjulnøkkelen 1
med overgangen 4 .
F
Tiltrekk de andre boltene ved hjelp av hjulnøkkelen 1 uten overgangen.
F Plasser verktøyet i verktøykassen.
Dekktrykket står oppført på denne etiketten.
Etter skifte av hjul
Plas ser det punkterte hjulet korrekt i
holderen.
Få skruene strammet til og trykket i
reservehjulet kontrollert av autorisert
Toyota-forhandler/verksted eller
en annen behørig kvalifisert og
profesjonelt utstyrt faginstans.
Få det defekte hjulet reparert og
tilbakemonter det på bilen så snart
som mulig.
Hvis ditt kjøretøy har et varselsystem
for dekktrykk, kontroller lufttrykket i
dekkene og tilbakestill systemet.
Tyre Pressure Warning
System (TPWS)
Reservehjul i stål er ikke utstyrt med
sensor.
Hjul med hjulkapsel
Ved tilbakemontering av hjulet:
Tilbakemonter hjulkapselen. begynn
med å plassere innsnittet over for
ventilen, og trykk deretter rundt hele
med hånden.
For ytterligere informasjon om
Dekktrykkvarsler
, se tilsvarende
avsnitt.
Proace_no_Chap08_En-cas-de-panne_ed01-2016.indd 30230/06/2016 17:00
Hvis en feil oppstår

318
Proace_no_Chap08_En-cas-de-panne_ed01-2016

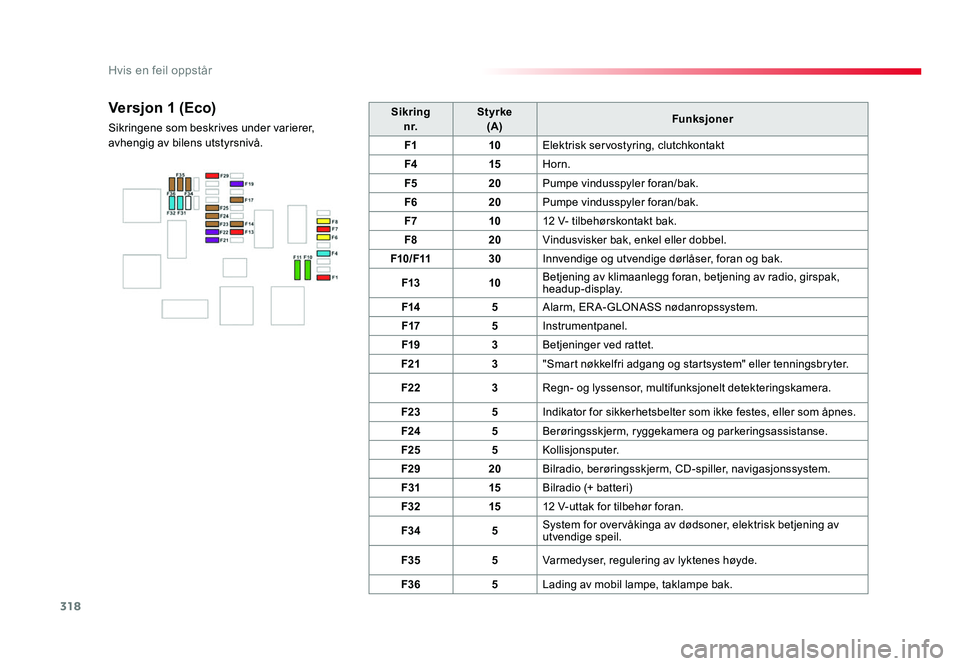

Sikring n r.Styrke
(A) Funksjoner
F1 10Elektrisk servostyring, clutchkontakt
F4 15Horn.
F5 20Pumpe vindusspyler foran/bak.
F6 20Pumpe vindusspyler foran/bak.
F7 1012 V- tilbehørskontakt bak.
F8 20Vindusvisker bak, enkel eller dobbel.
F10/F11 30Innvendige og utvendige dørlåser, foran og bak.
F13 10Betjening av klimaanlegg foran, betjening av radio, girspak,
headup-display.
F14 5Alarm, ER A-GLONASS nødanropssystem.
F17 5Instrumentpanel.
F19 3Betjeninger ved rattet.
F21 3"Smart nøkkelfri adgang og startsystem" eller tenningsbryter.
F22 3Regn- og lyssensor, multifunksjonelt detekteringskamera.
F23 5Indikator for sikkerhetsbelter som ikke festes, eller som åpnes.
F24 5Berøringsskjerm, ryggekamera og parkeringsassistanse.
F25 5Kollisjonsputer.
F29 20Bilradio, berøringsskjerm, CD-spiller, navigasjonssystem.
F31 15 Bilradio (+ batteri)
F32 1512 V-uttak for tilbehør foran.
F34 5System for overvåkinga av dødsoner, elektrisk betjening av
utvendige speil.
F35 5Varmedyser, regulering av lyktenes høyde.
F36 5Lading av mobil lampe, taklampe bak.
Versjon 1 (Eco)
Sikringene som beskrives under varierer,
avhengig av bilens utstyrsnivå.
Proace_no_Chap08_En-cas-de-panne_ed01-2016.indd 31830/06/2016 17:00
Hvis en feil oppstår

319
Proace_no_Chap08_En-cas-de-panne_ed01-2016

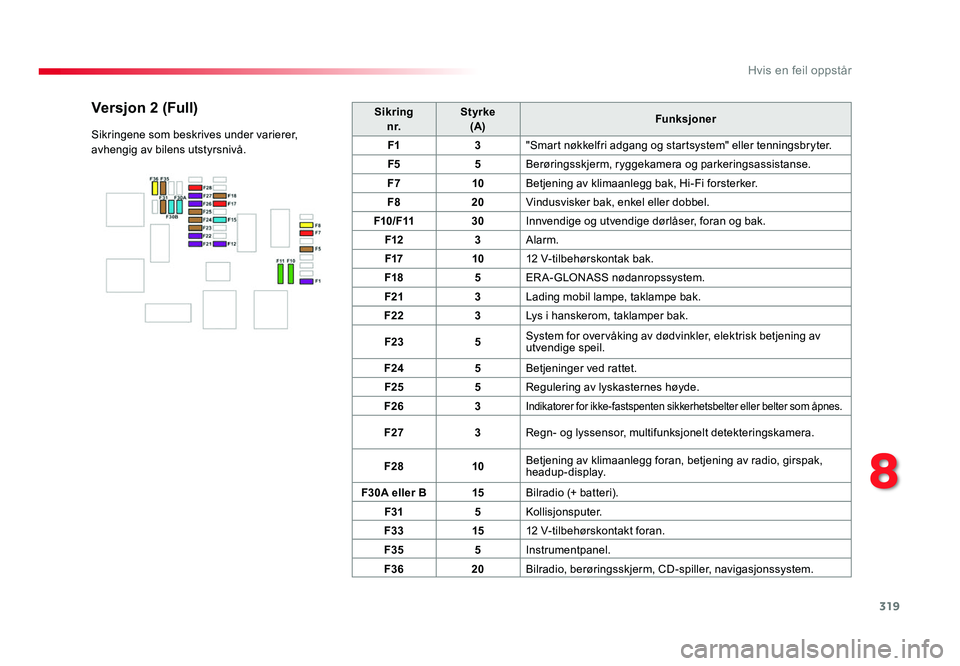

Sikring
n r. Styrke
(A) Funksjoner
F1 3"Smart nøkkelfri adgang og startsystem" eller tenningsbryter.
F5 5Berøringsskjerm, ryggekamera og parkeringsassistanse.
F7 10Betjening av klimaanlegg bak, Hi-Fi forsterker.
F8 20Vindusvisker bak, enkel eller dobbel.
F10/F11 30Innvendige og utvendige dørlåser, foran og bak.
F12 3Alarm.
F17 1012 V-tilbehørskontak bak.
F18 5ERA-GLONASS nødanropssystem.
F21 3Lading mobil lampe, taklampe bak.
F22 3Lys i hanskerom, taklamper bak.
F23 5System for overvåking av dødvinkler, elektrisk betjening av
utvendige speil.
F24 5Betjeninger ved rattet.
F25 5Regulering av lyskasternes høyde.
F26 3
Indikatorer for ikke-fastspenten sikkerhetsbelter eller belter som åpnes.
F273Regn- og lyssensor, multifunksjonelt detekteringskamera.
F28 10Betjening av klimaanlegg foran, betjening av radio, girspak,
headup-display.
F30A eller B 15Bilradio (+ batteri).
F31 5Kollisjonsputer.
F33 1512 V-tilbehørskontakt foran.
F35 5Instrumentpanel.
F36 20Bilradio, berøringsskjerm, CD-spiller, navigasjonssystem.
Versjon 2 (Full)
Sikringene som beskrives under varierer,
avhengig av bilens utstyrsnivå.
Proace_no_Chap08_En-cas-de-panne_ed01-2016.indd 31930/06/2016 17:00
8
Hvis en feil oppstår

506
Proace_no_Chap11_index-alpha_ed01-2016

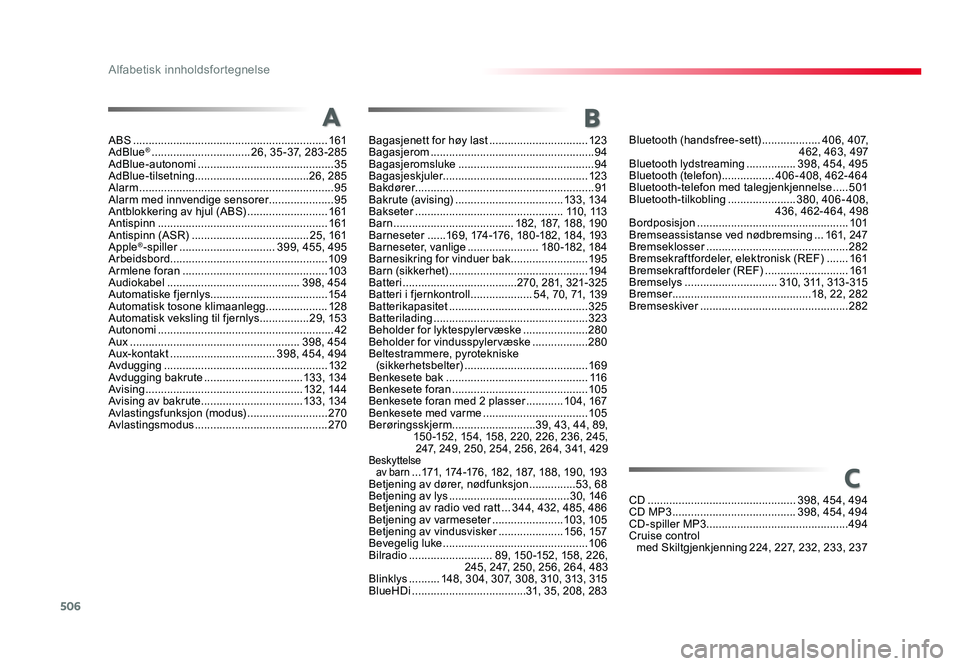

ABS ...............................................................161
AdBlue® ................................26, 35 -37, 283 -285
AdBlue-autonomi ............................................35
AdBlue-tilsetning .....................................26, 285
Alarm ...............................................................95
Alarm med innvendige sensorer .....................95
Antblokkering av hjul (ABS) ..........................161
Antispinn .......................................................161
Antispinn (ASR) ......................................25, 161
Apple®-spiller ...............................399, 455, 495
Arbeidsbord ................................................... 109
Armlene foran
...............................................103
Audiokabel ...........................................398, 454
Automatiske fjernlys ...................................... 15 4
Automatisk tosone klimaanlegg
....................128
Automatisk veksling til fjernlys ................29, 153
Autonomi
.........................................................42
Aux .......................................................398, 454
Aux-kontakt ..................................398, 454, 494
Avdugging .....................................................132
Avdugging bakrute ................................13 3, 13 4
Avising ...................................................132, 14 4
Avising av bakrute .................................13 3, 13 4
Avlastingsfunksjon (modus) ..........................270
Avlastingsmodus ............................... ............270Bagasjenett for høy last
................................123
Bagasjerom .....................................................94
Bagasjeromsluke ............................................94
Bagasjeskjuler ............................................... 123
Bakdører .......................................................... 91
Bakrute (avising)
...................................13 3, 13 4
Bakseter ................................................11 0 , 113
Barn .......................................182, 187, 188, 190
Barneseter ......169, 174-176, 180 -182, 184, 193
Barneseter, vanlige .......................18 0 -182, 18 4
Barnesikring for vinduer bak .........................195
Barn (sikkerhet) .............................................19 4
Batteri .....................................270, 281, 321-325
Batteri i fjernkontroll ....................54, 70, 71, 139
Batterikapasitet .............................................325
Batterilading ..................................................323
Beholder for lyktespylervæske .....................280
Beholder for vindusspylervæske ..................280
Beltestrammere, pyrotekniske (sikkerhetsbelter)
........................................169
Benkesete bak ..............................................11 6
Benkesete foran ............................................105
Benkesete foran med 2 plasser ............104, 167
Benkesete med varme ..................................105
Berøringsskjerm ...........................39, 43, 44, 89,
150 -152, 154, 158, 220, 226, 236, 245, 247, 249, 250, 254, 256, 264, 341, 429
Beskyttelse
av barn ...171, 174-176, 182, 187, 188, 190, 193
Betjening av dører, nødfunksjon ...............53, 68
Betjening av lys .......................................3 0, 146
Betjening av radio ved ratt ...344, 432, 485, 486
Betjening av varmeseter .......................103, 105
Betjening av vindusvisker .....................15 6, 157
Bevegelig luke ...............................................10 6
Bilradio ...........................89, 150 -152, 158, 226,
245, 247, 250, 256, 264, 483
Blinklys
..........148, 304, 307, 308, 310, 313, 315
BlueHDi .....................................31, 35, 208, 283
A
C
B
Bluetooth (handsfree-sett) ...................406, 407,
462, 463, 497
Bluetooth lydstreaming
................398, 454, 495
Bluetooth (telefon) .................406-408, 462-464
Bluetooth-telefon med talegjenkjennelse .....501
Bluetooth-tilkobling ......................380, 406 - 408,
436, 462- 464, 498
Bordposisjon
.................................................101
Bremseassistanse ved nødbremsing ...161, 247
Bremseklosser ..............................................282
Bremsekraftfordeler, elektronisk (REF) .......161
Bremsekraftfordeler (REF) ...........................161
Bremselys ..............................310, 311, 313 - 315
Bremser .............................................18, 22, 282
Bremseskiver ................................................282
CD
................................................398, 454, 494
CD MP3 ........................................398, 454, 494
CD-spiller MP3 .............................................. 494
Cruise control med Skiltgjenkjenning
224, 227, 232, 233, 237
Proace_no_Chap11_index-alpha_ed01-2016.indd 50630/06/2016 17:12
Alfabetisk innholdsfortegnelse
