TOYOTA PROACE 2018 Instrukcja obsługi (in Polish)

201
6
Jazda
Jumpy _pl_Chap06_conduite_ed01-2016

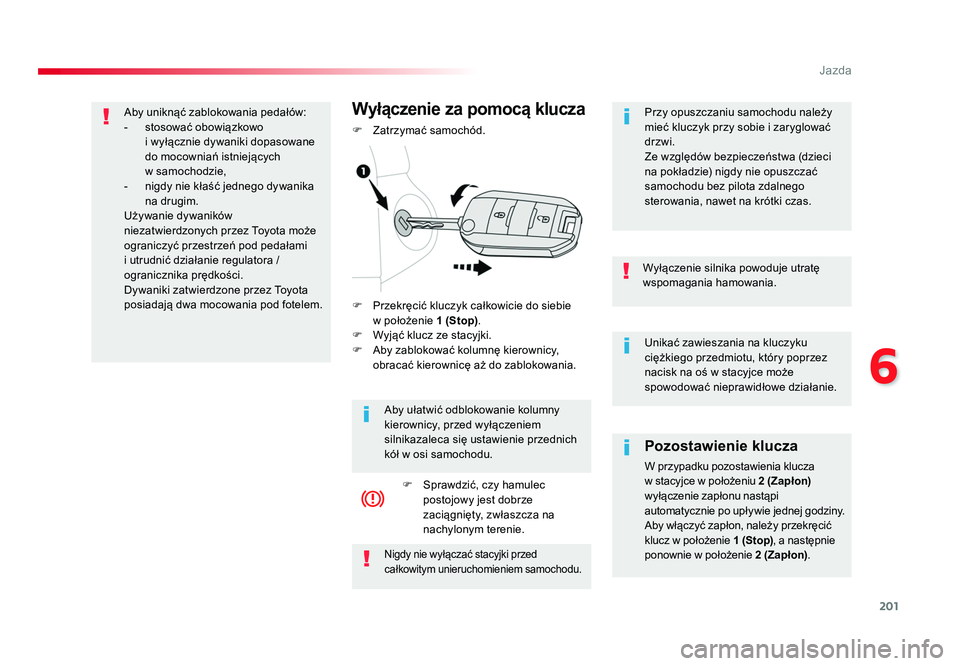

Unikać zawieszania na kluczyku
ciężkiego przedmiotu, który poprzez
nacisk na oś w stacyjce może
spowodować nieprawidłowe działanie.
Wyłączenie silnika powoduje utratę
wspomagania hamowania.
Pozostawienie klucza
W przypadku pozostawienia klucza
w stacyjce w położeniu
2 (Zapłon)
wyłączenie zapłonu nastąpi
automatycznie po upływie jednej godziny.
Aby włączyć zapłon, należy przekręcić
klucz w położenie 1 (Stop), a następnie
ponownie w położenie 2 (Zapłon) .
Nigdy nie wyłączać stacyjki przed
całkowitym unieruchomieniem samochodu.
F Przekręcić kluczyk całkowicie do siebie
w położenie 1 (Stop) .
F Wyjąć klucz ze stacyjki.
F Aby zablokować kolumnę kierownicy, obracać kierownicę aż do zablokowania.
Wyłączenie za pomocą klucza
F Zatrzymać samochód.
Aby ułatwić odblokowanie kolumny
kierownicy, przed wyłączeniem
silnikazaleca się ustawienie przednich
kół w osi samochodu.F Sprawdzić, czy hamulec postojowy jest dobrze
zaciągnięty, zwłaszcza na
nachylonym terenie. Przy opuszczaniu samochodu należy
mieć kluczyk przy sobie i zaryglować
drzwi.
Ze względów bezpieczeństwa (dzieci
na pokładzie) nigdy nie opuszczać
samochodu bez pilota zdalnego
sterowania, nawet na krótki czas.
Aby uniknąć zablokowania pedałów:
-
stosować obowiązkowo
i wyłącznie dywaniki dopasowane
do mocowniań istniejących
w samochodzie,
- nigdy nie kłaść jednego dywanika na drugim.
Używanie dywaników
niezatwierdzonych przez Toyota może
ograniczyć przestrzeń pod pedałami
i utrudnić działanie regulatora /
ogranicznika prędkości.
Dywaniki zatwierdzone przez Toyota
posiadają dwa mocowania pod fotelem.
Proace_PL.indb 20101/08/2016 10:33

202
Jazda
Jumpy _pl_Chap06_conduite_ed01-2016
W przypadku silników
Diesla , w niskiej temperaturze
uruchomienie nastąpi po
wyłączeniu kontrolki świec
żarowych.
Jeżeli ta kontrolka włączy
się po naciśnięciu przycisku
"START/STOP", należy
przytrzymać wciśnięty pedał
hamulca lub sprzęgła aż do
wyłączenia kontrolki. Nie
naciskać ponownie przycisku
"START/STOP" aż do
uruchomienia silnika.

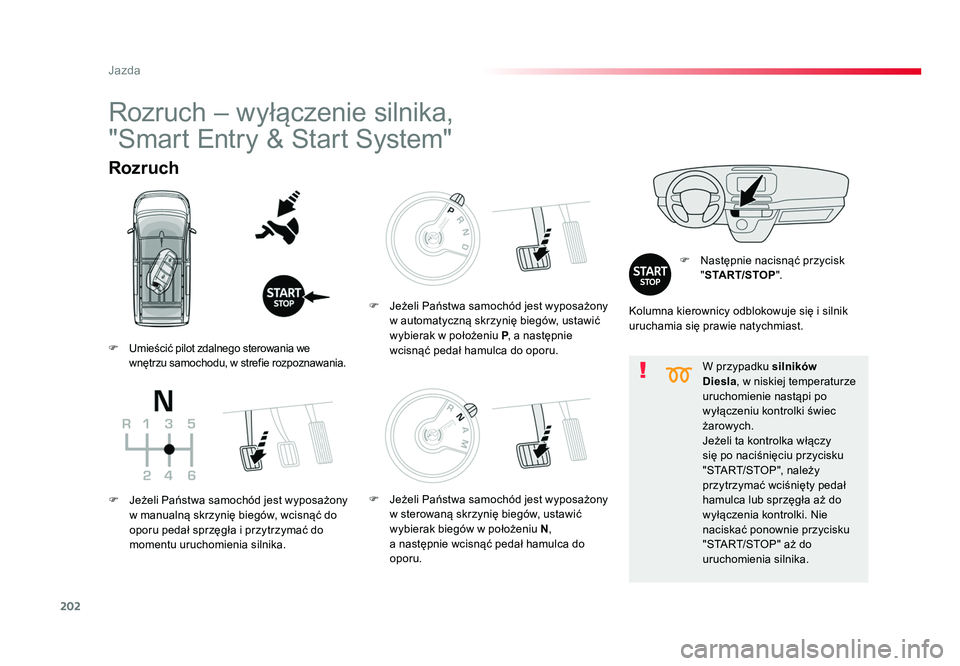

Rozruch
F Następnie nacisnąć przycisk "START/STOP ".
Rozruch – wyłączenie silnika,
"Smart Entry & Start System"
Kolumna kierownicy odblokowuje się i silnik
uruchamia się prawie natychmiast.
F
Umieścić pilot zdalnego sterowania we
wnętrzu samochodu, w strefie rozpoznawania.
F Jeżeli Państwa samochód jest wyposażony w manualną skrzynię biegów, wcisnąć do
oporu pedał sprzęgła i przytrzymać do
momentu uruchomienia silnika. F Jeżeli Państwa samochód jest wyposażony
w automatyczną skrzynię biegów, ustawić
wybierak w położeniu P, a następnie
wcisnąć pedał hamulca do oporu.
F Jeżeli Państwa samochód jest wyposażony w sterowaną skrzynię biegów, ustawić
wybierak biegów w położeniu N,
a następnie wcisnąć pedał hamulca do
oporu.
Proace_PL.indb 20201/08/2016 10:33

203
6
Jazda
Jumpy _pl_Chap06_conduite_ed01-2016

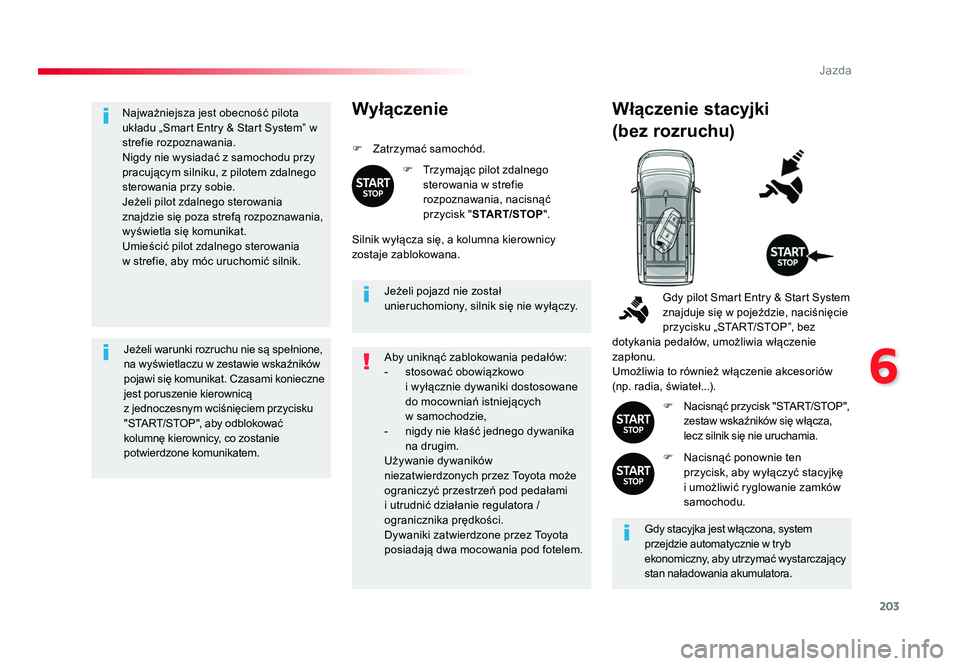

Najważniejsza jest obecność pilota
układu „Smart Entry & Start System” w
strefie rozpoznawania.
Nigdy nie wysiadać z samochodu przy
pracującym silniku, z pilotem zdalnego
sterowania przy sobie.
Jeżeli pilot zdalnego sterowania
znajdzie się poza strefą rozpoznawania,
wyświetla się komunikat.
Umieścić pilot zdalnego sterowania
w strefie, aby móc uruchomić silnik.
Jeżeli warunki rozruchu nie są spełnione,
na wyświetlaczu w zestawie wskaźników
pojawi się komunikat. Czasami konieczne
jest poruszenie kierownicą
z jednoczesnym wciśnięciem przycisku
"START/STOP", aby odblokować
kolumnę kierownicy, co zostanie
potwierdzone komunikatem. Jeżeli pojazd nie został
unieruchomiony, silnik się nie wyłączy.Wyłączenie
F
Zatrzymać samochód.
F Trzymając pilot zdalnego sterowania w strefie
rozpoznawania, nacisnąć
przycisk " START/STOP ".
Silnik wyłącza się, a kolumna kierownicy
zostaje zablokowana.
Włączenie stacyjki
(bez rozruchu)
Gdy stacyjka jest włączona, system
przejdzie automatycznie w tryb
ekonomiczny, aby utrzymać wystarczający
stan naładowania akumulatora. Gdy pilot Smart Entry & Start System
znajduje się w pojeździe, naciśnięcie
przycisku „START/STOP”, bez
dotykania pedałów, umożliwia włączenie
zapłonu.
Umożliwia to również włączenie akcesoriów
(np. radia, świateł...).
F Nacisnąć przycisk "START/STOP",
zestaw wskaźników się włącza,
lecz silnik się nie uruchamia.
F Nacisnąć ponownie ten przycisk, aby wyłączyć stacyjkę
i umożliwić ryglowanie zamków
samochodu.
Aby uniknąć zablokowania pedałów:
-
stosować obowiązkowo
i wyłącznie dywaniki dostosowane
do mocowniań istniejących
w samochodzie,
- nigdy nie kłaść jednego dywanika na drugim.
Używanie dywaników
niezatwierdzonych przez Toyota może
ograniczyć przestrzeń pod pedałami
i utrudnić działanie regulatora /
ogranicznika prędkości.
Dywaniki zatwierdzone przez Toyota
posiadają dwa mocowania pod fotelem.
Proace_PL.indb 20301/08/2016 10:33

204
Jazda
Jumpy _pl_Chap06_conduite_ed01-2016

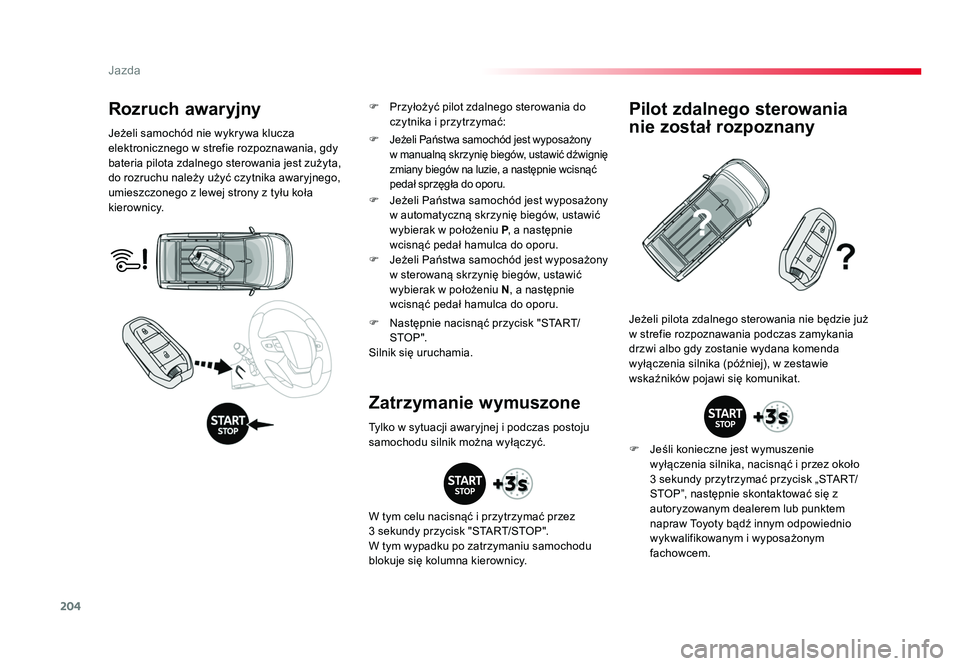

Rozruch awaryjny
Jeżeli samochód nie wykrywa klucza
elektronicznego w strefie rozpoznawania, gdy
bateria pilota zdalnego sterowania jest zużyta,
do rozruchu należy użyć czytnika awaryjnego,
umieszczonego z lewej strony z tyłu koła
kierownicy.F Następnie nacisnąć przycisk "START/STO P ".
Silnik się uruchamia. Jeżeli pilota zdalnego sterowania nie będzie już
w strefie rozpoznawania podczas zamykania
drzwi albo gdy zostanie wydana komenda
wyłączenia silnika (później), w zestawie
wskaźników pojawi się komunikat.
Zatrzymanie wymuszonePilot zdalnego sterowania
nie został rozpoznany
F Jeśli konieczne jest wymuszenie
wyłączenia silnika, nacisnąć i przez około
3 sekundy przytrzymać przycisk „START/
STOP”, następnie skontaktować się z
autoryzowanym dealerem lub punktem
napraw Toyoty bądź innym odpowiednio
wykwalifikowanym i wyposażonym
fachowcem.
F
Jeżeli Państwa samochód jest wyposażony

w manualną skrzynię biegów, ustawić dźwignię
zmiany biegów na luzie, a następnie wcisnąć
pedał sprzęgła do oporu.
F Jeżeli Państwa samochód jest wyposażony w automatyczną skrzynię biegów, ustawić
wybierak w położeniu P, a następnie
wcisnąć pedał hamulca do oporu.
F Jeżeli Państwa samochód jest wyposażony w sterowaną skrzynię biegów, ustawić
wybierak w położeniu N, a następnie
wcisnąć pedał hamulca do oporu.
Tylko w sytuacji awaryjnej i podczas postoju
samochodu silnik można wyłączyć.
W tym celu nacisnąć i przytrzymać przez
3 sekundy przycisk "START/STOP".
W tym wypadku po zatrzymaniu samochodu
blokuje się kolumna kierownicy. F Przyłożyć pilot zdalnego sterowania do czytnika i przytrzymać:
Proace_PL.indb 20401/08/2016 10:33

205
6
Jazda
Jumpy _pl_Chap06_conduite_ed01-2016

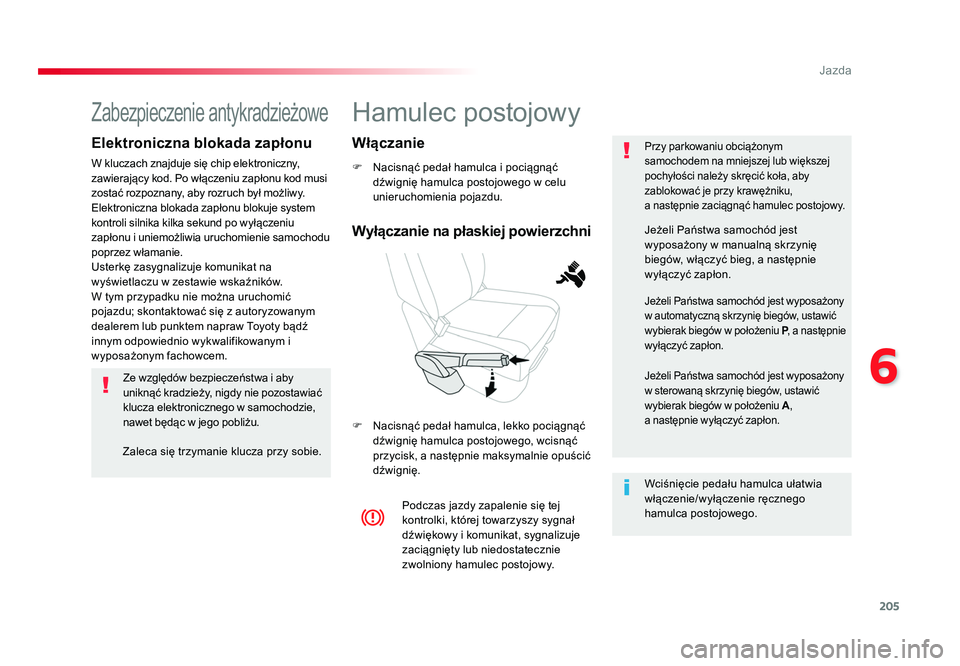

Hamulec postojowy
F Nacisnąć pedał hamulca i pociągnąć dźwignię hamulca postojowego w celu
unieruchomienia pojazdu.
F Nacisnąć pedał hamulca, lekko pociągnąć dźwignię hamulca postojowego, wcisnąć
przycisk, a następnie maksymalnie opuścić
dźwignię.
Przy parkowaniu obciążonym
samochodem na mniejszej lub większej
pochyłości należy skręcić koła, aby
zablokować je przy krawężniku,
a następnie zaciągnąć hamulec postojowy.
Podczas jazdy zapalenie się tej
kontrolki, której towarzyszy sygnał
dźwiękowy i komunikat, sygnalizuje
zaciągnięty lub niedostatecznie
zwolniony hamulec postojowy. Wciśnięcie pedału hamulca ułatwia
włączenie/wyłączenie ręcznego
hamulca postojowego. Jeżeli Państwa samochód jest
wyposażony w manualną skrzynię
biegów, włączyć bieg, a następnie
wyłączyć zapłon.
Jeżeli Państwa samochód jest wyposażony
w automatyczną skrzynię biegów, ustawić
wybierak biegów w położeniu
P, a następnie
wyłączyć zapłon.
Jeżeli Państwa samochód jest wyposażony
w sterowaną skrzynię biegów, ustawić
wybierak biegów w położeniu A,
a następnie wyłączyć zapłon.
Wyłączanie na płaskiej powierzchni Włączanie
Zabezpieczenie antykradzieżowe
Elektroniczna blokada zapłonu
W kluczach znajduje się chip elektroniczny,
zawierający kod. Po włączeniu zapłonu kod musi
zostać rozpoznany, aby rozruch był możliwy.
Elektroniczna blokada zapłonu blokuje system
kontroli silnika kilka sekund po wyłączeniu
zapłonu i uniemożliwia uruchomienie samochodu
poprzez włamanie.
Usterkę zasygnalizuje komunikat na
wyświetlaczu w zestawie wskaźników.
W tym przypadku nie można uruchomić
pojazdu; skontaktować się z autoryzowanym
dealerem lub punktem napraw Toyoty bądź
innym odpowiednio wykwalifikowanym i
wyposażonym fachowcem.
Ze względów bezpieczeństwa i aby
uniknąć kradzieży, nigdy nie pozostawiać
klucza elektronicznego w samochodzie,
nawet będąc w jego pobliżu.
Zaleca się trzymanie klucza przy sobie.
Proace_PL.indb 20501/08/2016 10:33

206
Jazda
Jumpy _pl_Chap06_conduite_ed01-2016

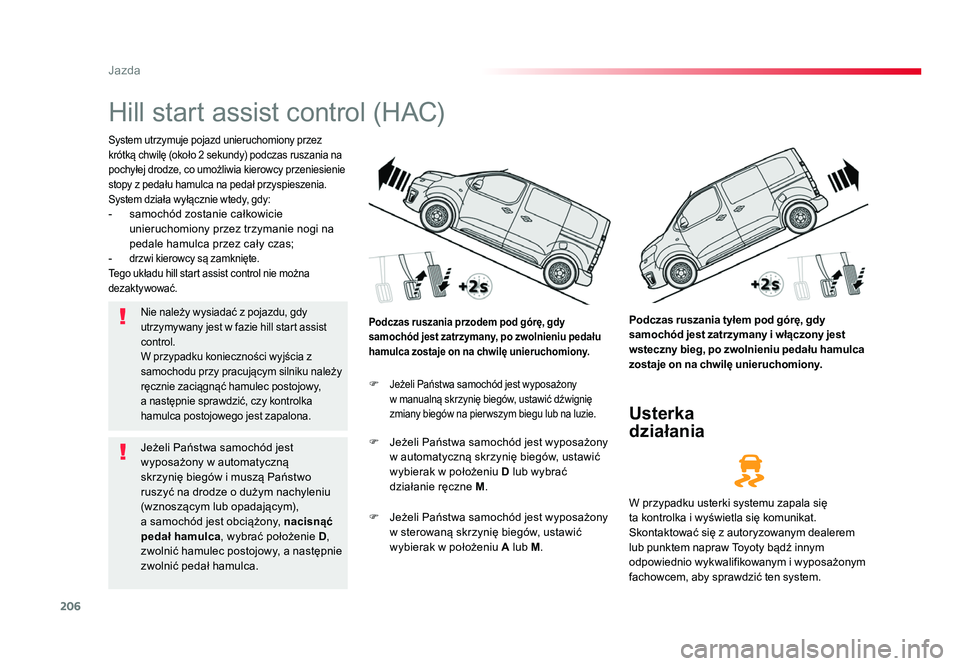

Hill start assist control (HAC)
System utrzymuje pojazd unieruchomiony przez
krótką chwilę (około 2 sekundy) podczas ruszania na
pochyłej drodze, co umożliwia kierowcy przeniesienie
stopy z pedału hamulca na pedał przyspieszenia.
System działa wyłącznie wtedy, gdy:
- samochód zostanie całkowicie unieruchomiony przez trzymanie nogi na
pedale hamulca przez cały czas;
-
drzwi kierowcy są zamknięte.
Tego układu hill start assist control nie można
dezaktywować.
Podczas ruszania tyłem pod górę, gdy
samochód jest zatrzymany i włączony jest
wsteczny bieg, po zwolnieniu pedału hamulca
zostaje on na chwilę unieruchomiony.Podczas ruszania przodem pod górę, gdy
samochód jest zatrzymany, po zwolnieniu pedału
hamulca zostaje on na chwilę unieruchomiony.
Usterka
działania
F Jeżeli Państwa samochód jest wyposażony
w manualną skrzynię biegów, ustawić dźwignię
zmiany biegów na pier wszym biegu lub na luzie.
F Jeżeli Państwa samochód jest wyposażony w automatyczną skrzynię biegów, ustawić
wybierak w położeniu D lub wybrać
działanie ręczne M.
F Jeżeli Państwa samochód jest wyposażony w sterowaną skrzynię biegów, ustawić
wybierak w położeniu A lub M. W przypadku usterki systemu zapala się
ta kontrolka i wyświetla się komunikat.
Skontaktować się z autoryzowanym dealerem
lub punktem napraw Toyoty bądź innym
odpowiednio wykwalifikowanym i wyposażonym
fachowcem, aby sprawdzić ten system.
Nie należy wysiadać z pojazdu, gdy
utrzymywany jest w fazie hill start assist
control.
W przypadku konieczności wyjścia z
samochodu przy pracującym silniku należy
ręcznie zaciągnąć hamulec postojowy,
a następnie sprawdzić, czy kontrolka
hamulca postojowego jest zapalona.
Jeżeli Państwa samochód jest
wyposażony w automatyczną
skrzynię biegów i muszą Państwo
ruszyć na drodze o dużym nachyleniu
(wznoszącym lub opadającym),

a samochód jest obciążony, nacisnąć
pedał hamulca , wybrać położenie D,
zwolnić hamulec postojowy, a następnie
zwolnić pedał hamulca.
Proace_PL.indb 20601/08/2016 10:33

207
6
Jazda
Jumpy _pl_Chap06_conduite_ed01-2016

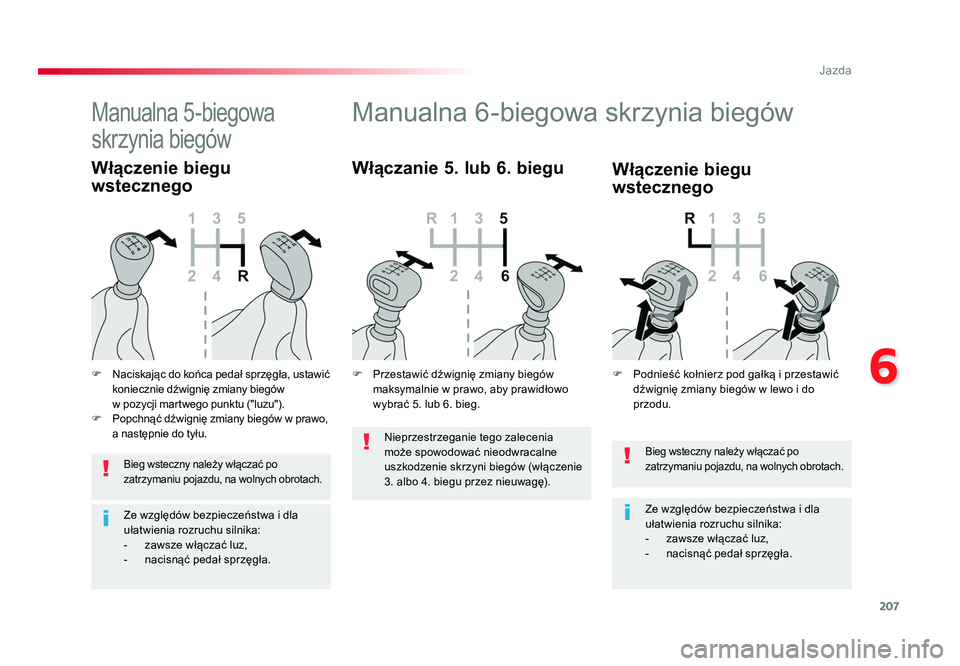

Bieg wsteczny należy włączać po
zatrzymaniu pojazdu, na wolnych obrotach.
Ze względów bezpieczeństwa i dla
ułatwienia rozruchu silnika:
- zawsze włączać luz,
- nacisnąć pedał sprzęgła.
Manualna 6-biegowa skrzynia biegów
Włączanie 5. lub 6. biegu
Bieg wsteczny należy włączać po
zatrzymaniu pojazdu, na wolnych obrotach.
Ze względów bezpieczeństwa i dla
ułatwienia rozruchu silnika:
- zawsze włączać luz,
- nacisnąć pedał sprzęgła.
Manualna 5-biegowa
skrzynia biegów
F Naciskając do końca pedał sprzęgła, ustawić
koniecznie dźwignię zmiany biegów
w pozycji martwego punktu ("luzu").
F Popchnąć dźwignię zmiany biegów w prawo,
a następnie do tyłu.
Włączenie biegu
wstecznego Włączenie biegu
wstecznego
F Podnieść kołnierz pod gałką i przestawić
dźwignię zmiany biegów w lewo i do
przodu.
F Przestawić dźwignię zmiany biegów
maksymalnie w prawo, aby prawidłowo
wybrać 5. lub 6. bieg.
Nieprzestrzeganie tego zalecenia
może spowodować nieodwracalne
uszkodzenie skrzyni biegów (włączenie
3. albo 4. biegu przez nieuwagę).
Proace_PL.indb 20701/08/2016 10:33

208
Jazda
Jumpy _pl_Chap06_conduite_ed01-2016

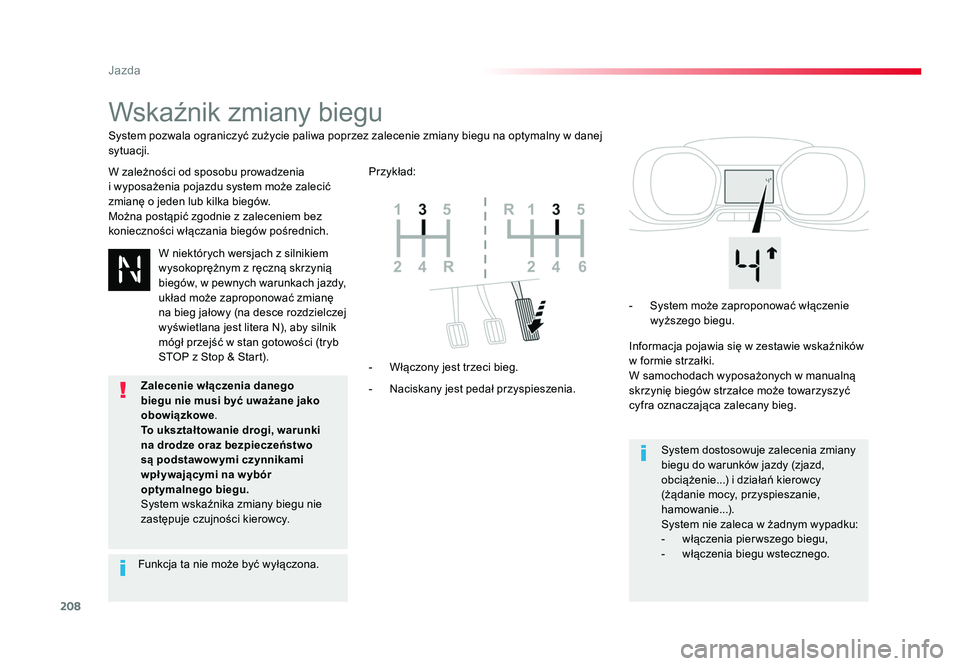

Wskaźnik zmiany biegu
W zależności od sposobu prowadzenia
i wyposażenia pojazdu system może zalecić
zmianę o jeden lub kilka biegów.
Można postąpić zgodnie z zaleceniem bez
konieczności włączania biegów pośrednich.
- Naciskany jest pedał przyspieszenia. - Włączony jest trzeci bieg. - System może zaproponować włączenie
wyższego biegu.
Informacja pojawia się w zestawie wskaźników
w formie strzałki.
W samochodach wyposażonych w manualną
skrzynię biegów strzałce może towarzyszyć
cyfra oznaczająca zalecany bieg.
System dostosowuje zalecenia zmiany
biegu do warunków jazdy (zjazd,
obciążenie...) i działań kierowcy
(żądanie mocy, przyspieszanie,
hamowanie...).
System nie zaleca w żadnym wypadku:
- włączenia pier wszego biegu,
- włączenia biegu wstecznego.
System pozwala ograniczyć zużycie paliwa poprzez zalecenie zmiany biegu na optymalny w danej
sytuacji.
Przykład:
W niektórych wersjach z silnikiem
wysokoprężnym z ręczną skrzynią
biegów, w pewnych warunkach jazdy,
układ może zaproponować zmianę
na bieg jałowy (na desce rozdzielczej
wyświetlana jest litera N), aby silnik
mógł przejść w stan gotowości (tryb
STOP z Stop & Start).
Funkcja ta nie może być wyłączona. Zalecenie włączenia danego
biegu nie musi być uważane jako
obowiązkowe
.
To ukształtowanie drogi, warunki
na drodze oraz bezpieczeństwo
są podstawow ymi czynnikami
wpł ywającymi na w ybór
optymalnego biegu.
System wskaźnika zmiany biegu nie
zastępuje czujności kierowcy.
Proace_PL.indb 20801/08/2016 10:33

209
6
Jazda
Jumpy _pl_Chap06_conduite_ed01-2016

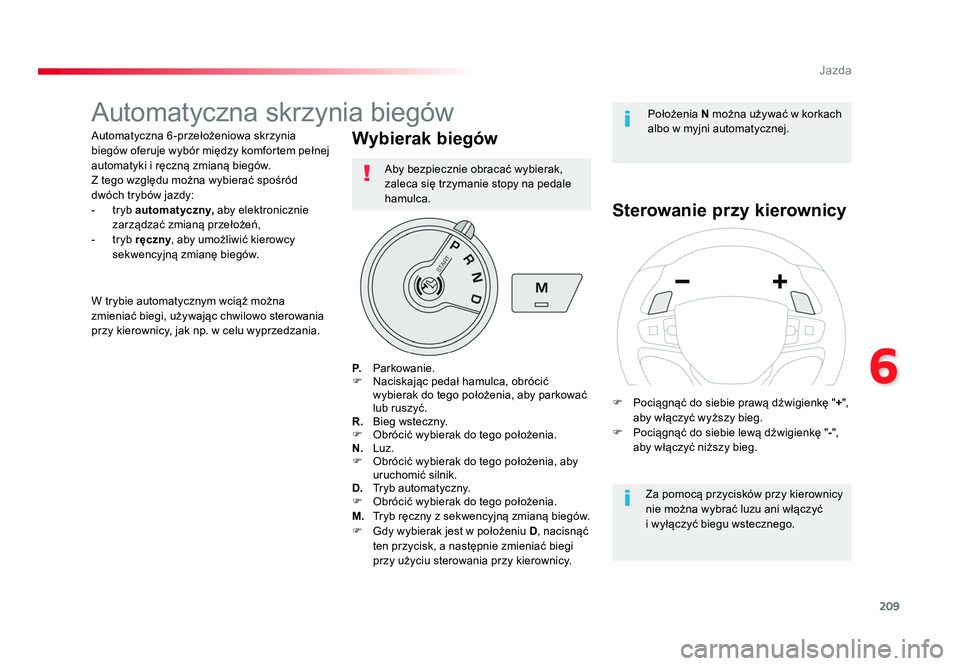

Automatyczna skrzynia biegów
Automatyczna 6 -przełożeniowa skrzynia
biegów oferuje wybór między komfortem pełnej
automatyki i ręczną zmianą biegów.
Z tego względu można wybierać spośród
dwóch trybów jazdy:
- tryb automatyczny, aby elektronicznie
zarządzać zmianą przełożeń,
- tryb ręczny , aby umożliwić kierowcy
sekwencyjną zmianę biegów.Wybierak biegów
P. Parkowanie.
F Naciskając pedał hamulca, obrócić wybierak do tego położenia, aby parkować
lub ruszyć.
R. Bieg wsteczny.
F Obrócić wybierak do tego położenia.
N. Luz.
F Obrócić wybierak do tego położenia, aby uruchomić silnik.
D. Tryb automatyczny.
F Obrócić wybierak do tego położenia.
M. Tryb ręczny z sekwencyjną zmianą biegów.
F Gdy wybierak jest w położeniu D, nacisnąć
ten przycisk, a następnie zmieniać biegi
przy użyciu sterowania przy kierownicy.
Sterowanie przy kierownicy
Za pomocą przycisków przy kierownicy
nie można wybrać luzu ani włączyć
i wyłączyć biegu wstecznego.
W trybie automatycznym wciąż można
zmieniać biegi, używając chwilowo sterowania
przy kierownicy, jak np. w celu wyprzedzania.
Położenia
N można używać w korkach
albo w myjni automatycznej.
F Pociągnąć do siebie prawą dźwigienkę " +",
aby włączyć wyższy bieg.
F Pociągnąć do siebie lewą dźwigienkę " -",
aby włączyć niższy bieg.
Aby bezpiecznie obracać wybierak,
zaleca się trzymanie stopy na pedale
hamulca.
Proace_PL.indb 20901/08/2016 10:33

210
Jazda
Jumpy _pl_Chap06_conduite_ed01-2016

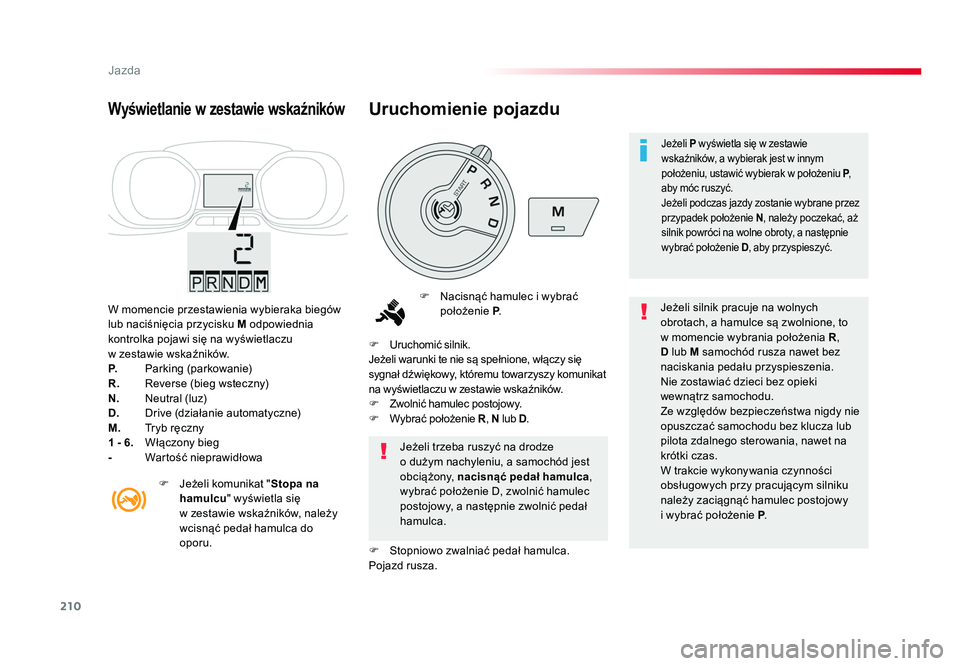

W momencie przestawienia wybieraka biegów
lub naciśnięcia przycisku M odpowiednia
kontrolka pojawi się na wyświetlaczu
w zestawie wskaźników.
P. Parking (parkowanie)
R. Reverse (bieg wsteczny)
N. Neutral (luz)
D. Drive (działanie automatyczne)
M. Tryb ręczny
1 - 6. Włączony bieg
- Wartość nieprawidłowa
Wyświetlanie w zestawie wskaźników
F Nacisnąć hamulec i wybrać położenie P. Jeżeli silnik pracuje na wolnych
obrotach, a hamulce są zwolnione, to
w momencie wybrania położenia
R,
D lub M samochód rusza nawet bez
naciskania pedału przyspieszenia.
Nie zostawiać dzieci bez opieki
wewnątrz samochodu.
Ze względów bezpieczeństwa nigdy nie
opuszczać samochodu bez klucza lub
pilota zdalnego sterowania, nawet na
krótki czas.
W trakcie wykonywania czynności
obsługowych przy pracującym silniku
należy zaciągnąć hamulec postojowy
i wybrać położenie P.
Jeżeli trzeba ruszyć na drodze
o dużym nachyleniu, a samochód jest
obciążony,
nacisnąć pedał hamulca ,
wybrać położenie D, zwolnić hamulec
postojowy, a następnie zwolnić pedał
hamulca.
F
Uruchomić silnik.
Jeżeli warunki te nie są spełnione, włączy się
sygnał dźwiękowy, któremu towarzyszy komunikat
na wyświetlaczu w zestawie wskaźników.
F Zwolnić hamulec postojowy.
F Wybrać położenie R , N lub D .
F Stopniowo zwalniać pedał hamulca.
Pojazd rusza.
F Jeżeli komunikat "
Stopa na
hamulcu " wyświetla się
w zestawie wskaźników, należy
wcisnąć pedał hamulca do
oporu.
Uruchomienie pojazdu
Jeżeli P wyświetla się w zestawie
wskaźników, a wybierak jest w innym
położeniu, ustawić wybierak w położeniu P ,
aby móc ruszyć.
Jeżeli podczas jazdy zostanie wybrane przez
przypadek położenie N, należy poczekać, aż
silnik powróci na wolne obroty, a następnie
wybrać położenie D , aby przyspieszyć.
Proace_PL.indb 21001/08/2016 10:33
