TOYOTA PROACE 2018 Instrukcja obsługi (in Polish)

271
7
Informacje praktyczne
Jumpy _pl_Chap07_info-pratiques_ed01-2016

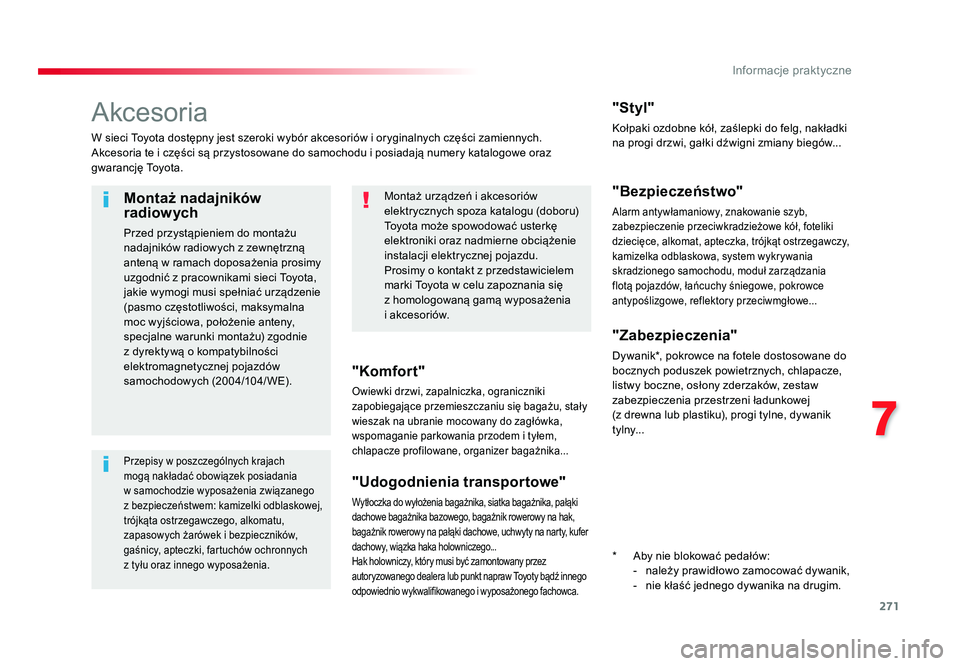

Akcesoria
W sieci Toyota dostępny jest szeroki wybór akcesoriów i oryginalnych części zamiennych.
Akcesoria te i części są przystosowane do samochodu i posiadają numery katalogowe oraz
gwarancję Toyota.
"Komfort"
Owiewki drzwi, zapalniczka, ograniczniki
zapobiegające przemieszczaniu się bagażu, stały
wieszak na ubranie mocowany do zagłówka,
wspomaganie parkowania przodem i tyłem,
chlapacze profilowane, organizer bagażnika...
"Udogodnienia transportowe"
Wytłoczka do wyłożenia bagażnika, siatka bagażnika, pałąki
dachowe bagażnika bazowego, bagażnik rowerowy na hak,
bagażnik rowerowy na pałąki dachowe, uchwyty na narty, kufer
dachowy, wiązka haka holowniczego...
Hak holowniczy, który musi być zamontowany przez
autoryzowanego dealera lub punkt napraw Toyoty bądź innego
odpowiednio wykwalifikowanego i wyposażonego fachowca.
"Styl"
Kołpaki ozdobne kół, zaślepki do felg, nakładki
na progi drzwi, gałki dźwigni zmiany biegów...
"Bezpieczeństwo"
Alarm antywłamaniowy, znakowanie szyb,
zabezpieczenie przeciwkradzieżowe kół, foteliki
dziecięce, alkomat, apteczka, trójkąt ostrzegawczy,
kamizelka odblaskowa, system wykrywania
skradzionego samochodu, moduł zarządzania
flotą pojazdów, łańcuchy śniegowe, pokrowce
antypoślizgowe, reflektory przeciwmgłowe...
"Zabezpieczenia"
Dywanik*, pokrowce na fotele dostosowane do
bocznych poduszek powietrznych, chlapacze,
listwy boczne, osłony zderzaków, zestaw
zabezpieczenia przestrzeni ładunkowej
(z drewna lub plastiku), progi tylne, dywanik
tylny...
Montaż urządzeń i akcesoriów
elektrycznych spoza katalogu (doboru)
Toyota może spowodować usterkę
elektroniki oraz nadmierne obciążenie
instalacji elektrycznej pojazdu.
Prosimy o kontakt z przedstawicielem
marki Toyota w celu zapoznania się
z homologowaną gamą wyposażenia
i akcesoriów.
Montaż nadajników
radiowych
Przed przystąpieniem do montażu
nadajników radiowych z
zewnętrzną
anteną w ramach doposażenia prosimy
uzgodnić z pracownikami sieci Toyota,
jakie wymogi musi spełniać urządzenie
(pasmo częstotliwości, maksymalna
moc wyjściowa, położenie anteny,
specjalne warunki montażu) zgodnie
z dyrektywą o kompatybilności
elektromagnetycznej pojazdów
samochodowych (2004/104/ WE).
Przepisy w poszczególnych krajach
mogą nakładać obowiązek posiadania
w samochodzie wyposażenia związanego
z bezpieczeństwem: kamizelki odblaskowej,
trójkąta ostrzegawczego, alkomatu,
zapasowych żarówek i bezpieczników,
gaśnicy, apteczki, fartuchów ochronnych
z tyłu oraz innego wyposażenia.
* Aby nie blokować pedałów: - należy prawidłowo zamocować dywanik,
- nie kłaść jednego dywanika na drugim.
Proace_PL.indb 27101/08/2016 10:33

272
Informacje praktyczne
Jumpy _pl_Chap07_info-pratiques_ed01-2016
W sieci Toyota można również nabyć
produkty do czyszczenia i konserwacji
pojazdu (wewnątrz i na zewnątrz) – w
tym produkty ekologiczne z gamy
"Toyota" – produkty uzupełniające (płyn
do spryskiwacza szyb...), korektory
do lakieru, lakier w sprayu zgodny
z kolorem nadwozia samochodu
oraz wkłady (wkłady do zestawu do
tymczasowej naprawy opony...)...
"Multimedia"
Częściowo wbudowane uchwyty na
smartfon, na tablet albo systemu nawigacji,
gama radioodtwarzaczy i przenośnych
systemów nawigacji, rejestrator jazdy, zestaw
głośnomówiący Bluetooth, odtwarzacz DVD,
uchwyt multimediów, wspomaganie jazdy,
system lokalizacji pojazdu...
Gama wyposażenia specjalistycznego
Dostępna jest również inna gama, obejmująca
komfort, wypoczynek i środki do konser wacji:
Alarm antywłamaniowy, znakowanie szyb,
apteczka, kamizelka odblaskowa, pomoc przy
parkowaniu tyłem, trójkąt ostrzegawczy, ...
Pkrowce na siedzenia przednie, wyposażone
w poduszki powietrzne, kanapa, dywanik
gumowy, dywanik wykładzinowy, łańcuchy
śniegowe.
Informacje techniczne Części i Usługi dostępne
są w katalogu akcesoriów, w którym opisane
są różne elementy wyposażenia i urządzenia
wnętrza, takie jak:
Krótki, średni i długi bagażnik dachowy
(zatrzymanie ładunków każdego typu).
Płyta dachowa, wałek ładunkowy, stopień.
Hak holowniczy.
Bagażniki dachowe, relingi dachowe, drabina.
Przegroda i kratki oddzielające, drewniana
podłoga zabezpieczająca, wygładzana
i antypoślizgowa.
Kratki zabezpieczające, multimedia.
Proace_PL.indb 27201/08/2016 10:33

273
7
Informacje praktyczne
Jumpy _pl_Chap07_info-pratiques_ed01-2016

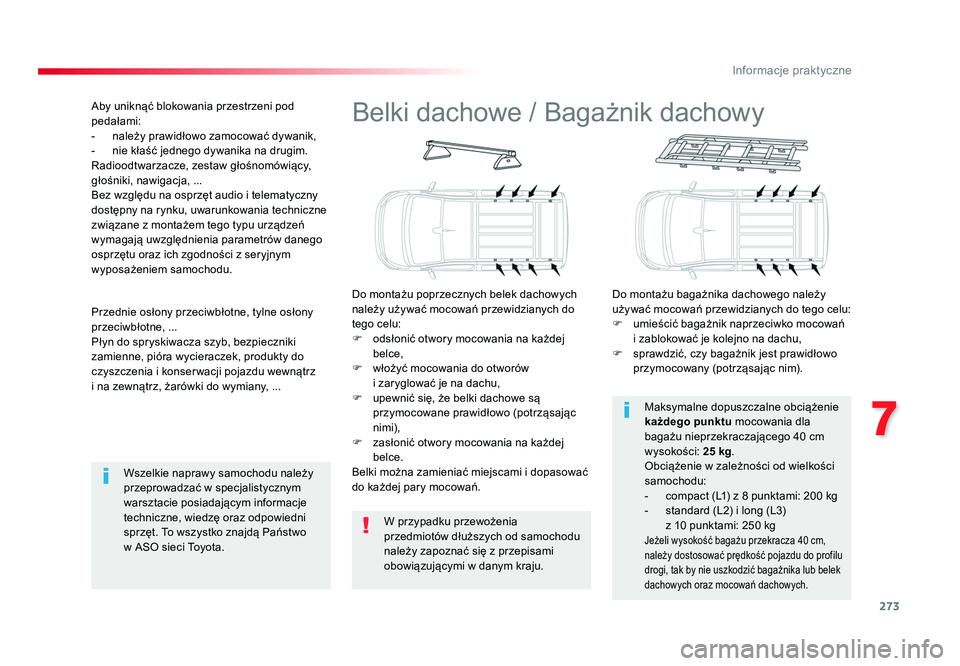

Belki dachowe / Bagażnik dachowy
Do montażu poprzecznych belek dachowych
należy używać mocowań przewidzianych do
tego celu:
F odsłonić otwory mocowania na każdej belce,
F włożyć mocowania do otworów i zaryglować je na dachu,
F upewnić się, że belki dachowe są przymocowane prawidłowo (potrząsając
nimi),
F zasłonić otwory mocowania na każdej belce.
Belki można zamieniać miejscami i dopasować
do każdej pary mocowań. Do montażu bagażnika dachowego należy
używać mocowań przewidzianych do tego celu:
F umieścić bagażnik naprzeciwko mocowań
i zablokować je kolejno na dachu,
F sprawdzić, czy bagażnik jest prawidłowo przymocowany (potrząsając nim).
W przypadku przewożenia
przedmiotów dłuższych od samochodu
należy zapoznać się z przepisami
obowiązującymi w danym kraju. Maksymalne dopuszczalne obciążenie
każdego punktu
mocowania dla
bagażu nieprzekraczającego 40 cm
wysokości: 25 kg .
Obciążenie w zależności od wielkości
samochodu:
- compact (L1) z 8 punktami: 200 kg
- standard (L2) i long (L3) z 10 punktami: 250 kg
Jeżeli wysokość bagażu przekracza 40 cm,
należy dostosować prędkość pojazdu do profilu
drogi, tak by nie uszkodzić bagażnika lub belek
dachowych oraz mocowań dachowych.
Przednie osłony przeciwbłotne, tylne osłony
przeciwbłotne, ...
Płyn do spryskiwacza szyb, bezpieczniki
zamienne, pióra wycieraczek, produkty do
czyszczenia i konser wacji pojazdu wewnątrz
i na zewnątrz, żarówki do wymiany, ... Aby uniknąć blokowania przestrzeni pod
pedałami:
- należy prawidłowo zamocować dywanik,
- nie kłaść jednego dywanika na drugim.
Radioodtwarzacze, zestaw głośnomówiący,
głośniki, nawigacja, ...
Bez względu na osprzęt audio i telematyczny
dostępny na rynku, uwarunkowania techniczne
związane z montażem tego typu urządzeń
wymagają uwzględnienia parametrów danego
osprzętu oraz ich zgodności z seryjnym
wyposażeniem samochodu.
Wszelkie naprawy samochodu należy
przeprowadzać w specjalistycznym
warsztacie posiadającym informacje
techniczne, wiedzę oraz odpowiedni
sprzęt. To wszystko znajdą Państwo
w ASO sieci Toyota.
Proace_PL.indb 27301/08/2016 10:33

274
Informacje praktyczne
Jumpy _pl_Chap07_info-pratiques_ed01-2016

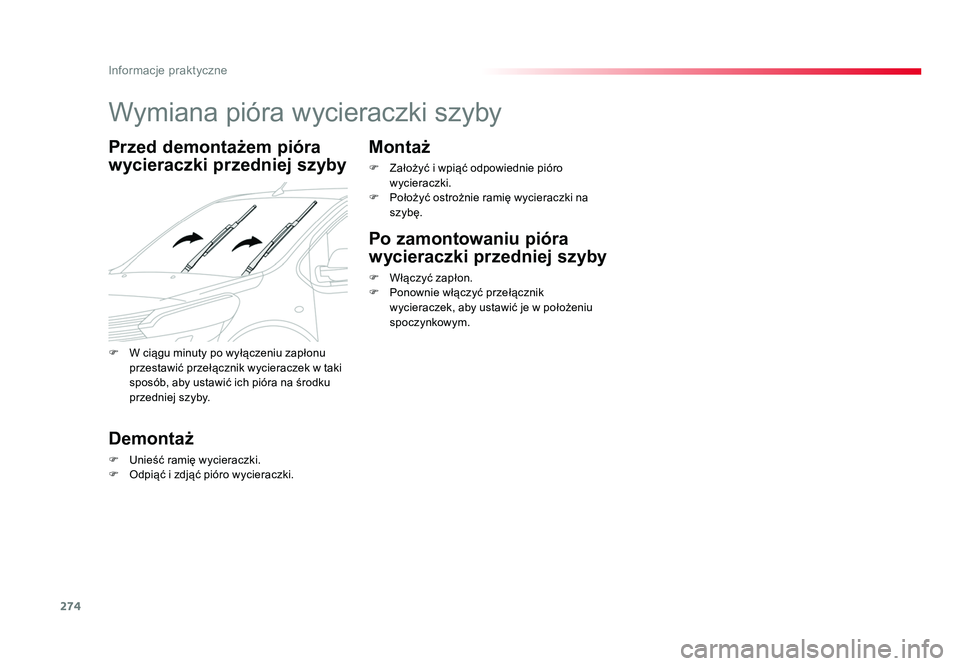

Wymiana pióra wycieraczki szyby
Przed demontażem pióra
wycieraczki przedniej szyby
Demontaż
F Unieść ramię wycieraczki.
F Odpiąć i zdjąć pióro wycieraczki.
Montaż
F Założyć i wpiąć odpowiednie pióro wycieraczki.
F Położyć ostrożnie ramię wycieraczki na szybę.
Po zamontowaniu pióra
wycieraczki przedniej szyby
F Włączyć zapłon.
F Ponownie włączyć przełącznik wycieraczek, aby ustawić je w położeniu
spoczynkowym.
F W ciągu minuty po wyłączeniu zapłonu przestawić przełącznik wycieraczek w taki
sposób, aby ustawić ich pióra na środku
przedniej szyby.
Proace_PL.indb 27401/08/2016 10:33

275
7
Informacje praktyczne
Jumpy _pl_Chap07_info-pratiques_ed01-2016

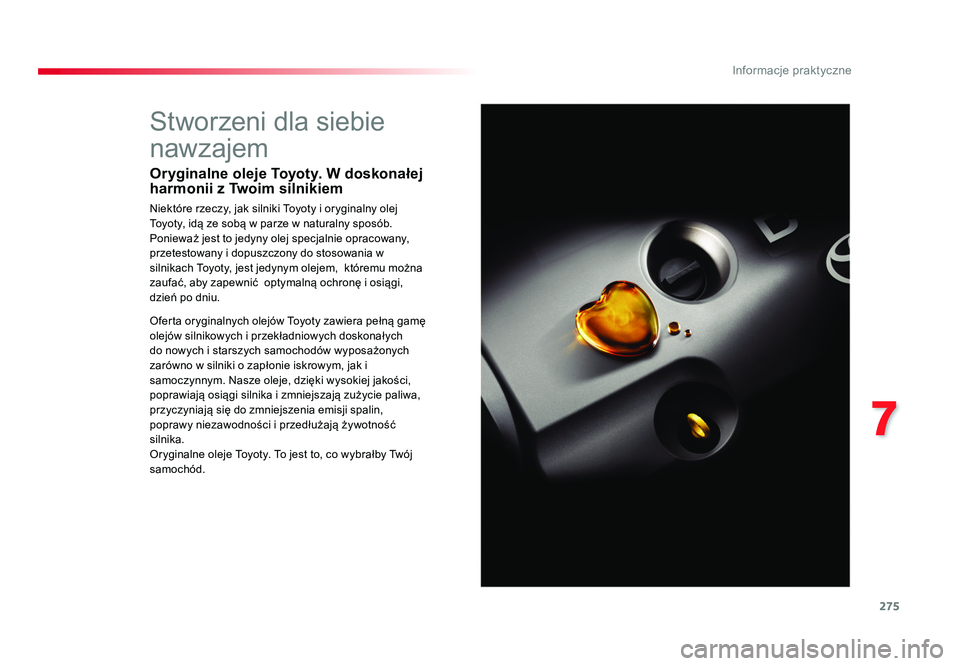

Stworzeni dla siebie
nawzajem
Oryginalne oleje Toyoty. W doskonałej
harmonii z Twoim silnikiem
Niektóre rzeczy, jak silniki Toyoty i oryginalny olej
Toyoty, idą ze sobą w parze w naturalny sposób.
Ponieważ jest to jedyny olej specjalnie opracowany,
przetestowany i dopuszczony do stosowania w
silnikach Toyoty, jest jedynym olejem, któremu można
zaufać, aby zapewnić optymalną ochronę i osiągi,
dzień po dniu.
Oferta oryginalnych olejów Toyoty zawiera pełną gamę
olejów silnikowych i przekładniowych doskonałych
do nowych i starszych samochodów wyposażonych
zarówno w silniki o zapłonie iskrowym, jak i
samoczynnym. Nasze oleje, dzięki wysokiej jakości,
poprawiają osiągi silnika i zmniejszają zużycie paliwa,
przyczyniają się do zmniejszenia emisji spalin,
poprawy niezawodności i przedłużają żywotność
silnika.
Oryginalne oleje Toyoty. To jest to, co wybrałby Twój
samochód.
Proace_PL.indb 27501/08/2016 10:33

276
Informacje praktyczne
Jumpy _pl_Chap07_info-pratiques_ed01-2016

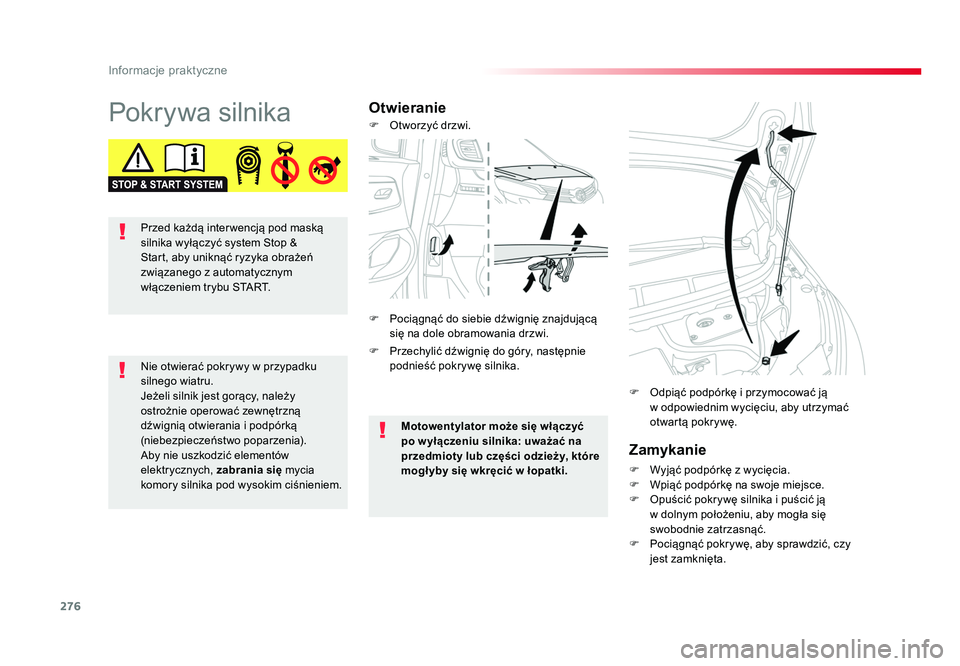

Pokrywa silnikaOtwieranieZamykanie
F Wyjąć podpórkę z wycięcia.
F Wpiąć podpórkę na swoje miejsce.
F Opuścić pokrywę silnika i puścić ją w dolnym położeniu, aby mogła się
swobodnie zatrzasnąć.
F Pociągnąć pokrywę, aby sprawdzić, czy jest zamknięta.
F Odpiąć podpórkę i przymocować ją
w odpowiednim wycięciu, aby utrzymać
otwartą pokrywę.
Nie otwierać pokrywy w przypadku
silnego wiatru.
Jeżeli silnik jest gorący, należy
ostrożnie operować zewnętrzną
dźwignią otwierania i podpórką
(niebezpieczeństwo poparzenia).
Aby nie uszkodzić elementów
elektrycznych,
zabrania się mycia
komory silnika pod wysokim ciśnieniem. Motowentylator może się włączyć
po w yłączeniu silnika: uważać na
przedmioty lub części odzieży, które
mogł yby się wkręcić w łopatki.
F Przechylić dźwignię do góry, następnie
podnieść pokrywę silnika.
F Otworzyć drzwi.
F Pociągnąć do siebie dźwignię znajdującą
się na dole obramowania drzwi.
Przed każdą inter wencją pod maską
silnika wyłączyć system Stop &
Start, aby uniknąć ryzyka obrażeń
związanego z
automatycznym
włączeniem trybu START.
Proace_PL.indb 27601/08/2016 10:33

277
7
Informacje praktyczne
Jumpy _pl_Chap07_info-pratiques_ed01-2016
* Zależnie od silnika.

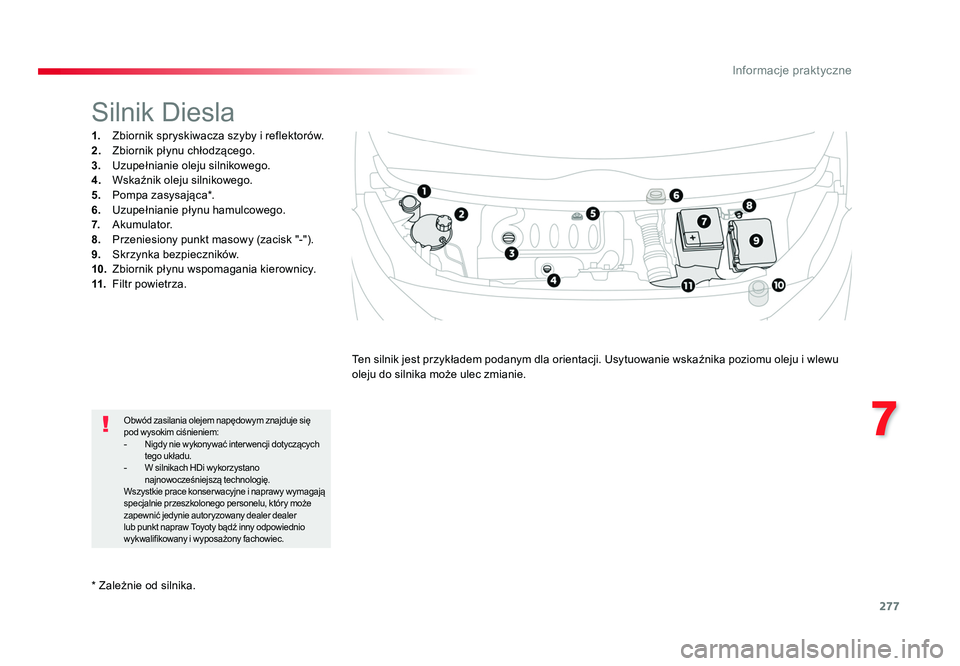

Silnik Diesla
1. Zbiornik spryskiwacza szyby i reflektorów.
2. Zbiornik płynu chłodzącego.
3. Uzupełnianie oleju silnikowego.
4. Wskaźnik oleju silnikowego.
5. Pompa zasysająca*.
6. Uzupełnianie płynu hamulcowego.
7. Akumulator.
8. Przeniesiony punkt masowy (zacisk "-").
9. Skrzynka bezpieczników.
10. Zbiornik płynu wspomagania kierownicy.
11. Filtr powietrza.
Ten silnik jest przykładem podanym dla orientacji. Usytuowanie wskaźnika poziomu oleju i wlewu
oleju do silnika może ulec zmianie.
Obwód zasilania olejem napędowym znajduje się
pod wysokim ciśnieniem:
- Nigdy nie wykony wać inter wencji dotyczących
tego układu.
- W silnikach HDi wykorzystano
najnowocześniejszą technologię.
Wszystkie prace konser wacyjne i napraw y w ymagają
specjalnie przeszkolonego personelu, któr y może
zapewnić jedynie autor yzowany dealer dealer
lub punkt napraw Toyoty bądź inny odpowiednio
wykwalifikowany i wyposażony fachowiec.
Proace_PL.indb 27701/08/2016 10:33

278
Informacje praktyczne
Jumpy _pl_Chap07_info-pratiques_ed01-2016

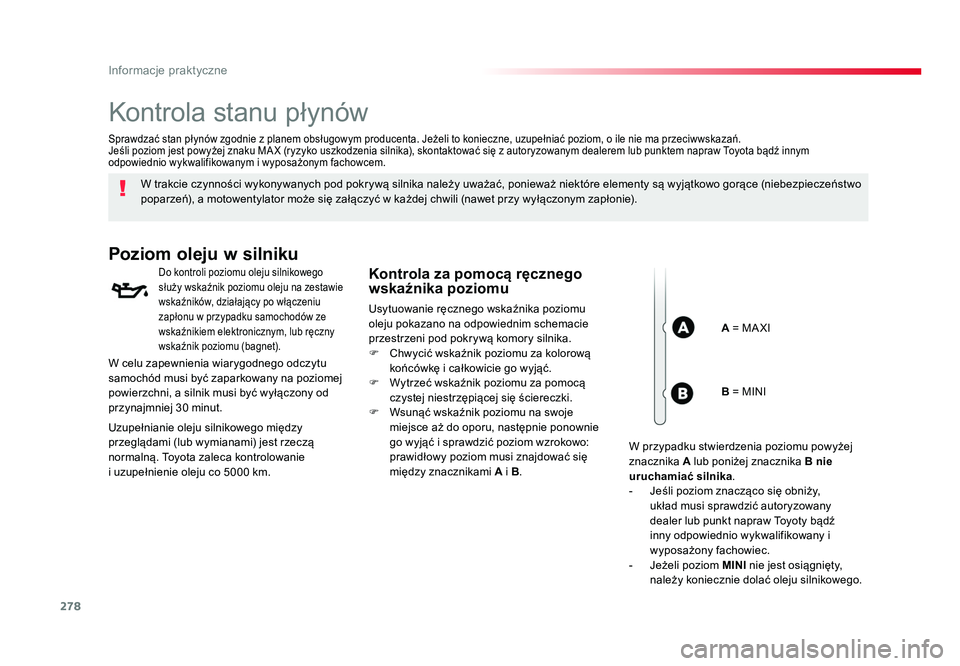

Kontrola stanu płynów
W trakcie czynności wykonywanych pod pokrywą silnika należy uważać, ponieważ niektóre elementy są wyjątkowo gorące (niebezpieczeństwo
poparzeń), a motowentylator może się załączyć w każdej chwili (nawet przy wyłączonym zapłonie).
Poziom oleju w silniku
Do kontroli poziomu oleju silnikowego
służy wskaźnik poziomu oleju na zestawie
wskaźników, działający po włączeniu
zapłonu w przypadku samochodów ze
wskaźnikiem elektronicznym, lub ręczny
wskaźnik poziomu (bagnet).Kontrola za pomocą ręcznego
wskaźnika poziomu
Usytuowanie ręcznego wskaźnika poziomu
oleju pokazano na odpowiednim schemacie
przestrzeni pod pokrywą komory silnika.
F Chwycić wskaźnik poziomu za kolorową
końcówkę i całkowicie go wyjąć.
F Wytrzeć wskaźnik poziomu za pomocą czystej niestrzępiącej się ściereczki.
F Wsunąć wskaźnik poziomu na swoje miejsce aż do oporu, następnie ponownie
go wyjąć i sprawdzić poziom wzrokowo:
prawidłowy poziom musi znajdować się
między znacznikami A i B.
Sprawdzać stan płynów zgodnie z planem obsługowym producenta. Jeżeli to konieczne, uzupełniać poziom, o ile nie ma przeciwwskazań.
Jeśli poziom jest powyżej znaku MA X (ryzyko uszkodzenia silnika), skontaktować się z autoryzowanym dealerem lub punktem napraw Toyota bądź innym
odpowiednio wykwalifikowanym i wyposażonym fachowcem.
A = MA XI
W celu zapewnienia wiarygodnego odczytu
samochód musi być zaparkowany na poziomej
powierzchni, a silnik musi być wyłączony od
przynajmniej 30 minut.
Uzupełnianie oleju silnikowego między
przeglądami (lub wymianami) jest rzeczą
normalną. Toyota zaleca kontrolowanie
i uzupełnienie oleju co 5000 km. B = MINI
W przypadku stwierdzenia poziomu powyżej
znacznika A lub poniżej znacznika B nie
uruchamiać silnika .
- Jeśli poziom znacząco się obniży, układ musi sprawdzić autoryzowany
dealer lub punkt napraw Toyoty bądź
inny odpowiednio wykwalifikowany i
wyposażony fachowiec.
- Jeżeli poziom MINI nie jest osiągnięty,
należy koniecznie dolać oleju silnikowego.
Proace_PL.indb 27801/08/2016 10:33

279
7
Informacje praktyczne
Jumpy _pl_Chap07_info-pratiques_ed01-2016

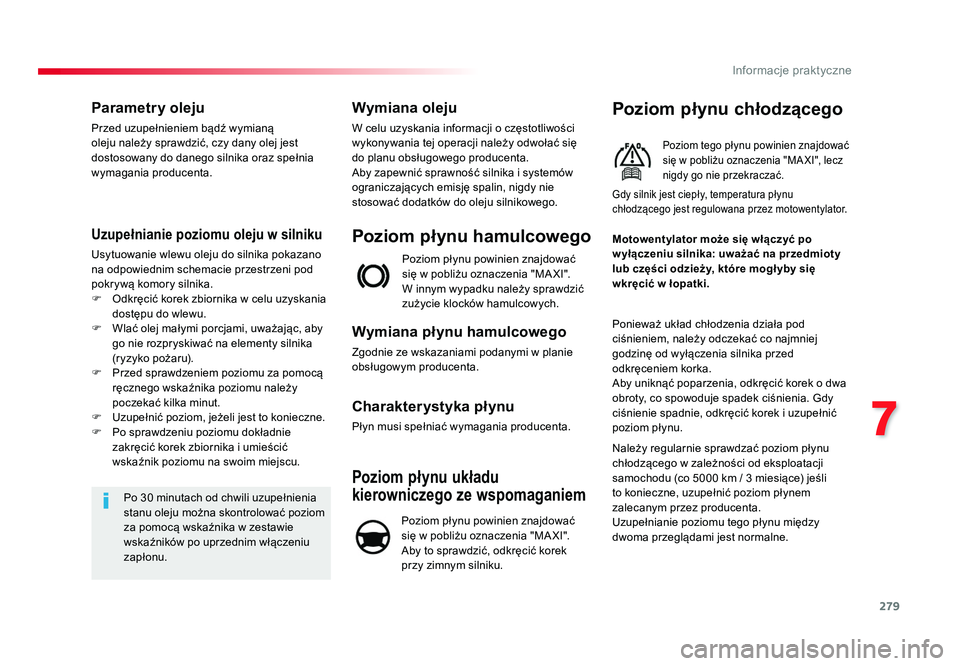

Parametry oleju
Przed uzupełnieniem bądź wymianą
oleju należy sprawdzić, czy dany olej jest
dostosowany do danego silnika oraz spełnia
wymagania producenta.
Uzupełnianie poziomu oleju w silniku
Usytuowanie wlewu oleju do silnika pokazano
na odpowiednim schemacie przestrzeni pod
pokrywą komory silnika.
F Odkręcić korek zbiornika w celu uzyskania dostępu do wlewu.
F Wlać olej małymi porcjami, uważając, aby go nie rozpryskiwać na elementy silnika
(ryzyko pożaru).
F Przed sprawdzeniem poziomu za pomocą ręcznego wskaźnika poziomu należy
poczekać kilka minut.
F Uzupełnić poziom, jeżeli jest to konieczne.
F Po sprawdzeniu poziomu dokładnie zakręcić korek zbiornika i umieścić
wskaźnik poziomu na swoim miejscu.
Po 30 minutach od chwili uzupełnienia
stanu oleju można skontrolować poziom
za pomocą wskaźnika w zestawie
wskaźników po uprzednim włączeniu
zapłonu.
Wymiana oleju
W celu uzyskania informacji o częstotliwości
wykonywania tej operacji należy odwołać się
do planu obsługowego producenta.
Aby zapewnić sprawność silnika i systemów
ograniczających emisję spalin, nigdy nie
stosować dodatków do oleju silnikowego.
Poziom płynu powinien znajdować
się w pobliżu oznaczenia "MA XI".
W innym wypadku należy sprawdzić
zużycie klocków hamulcowych.
Poziom płynu hamulcowego
Wymiana płynu hamulcowego
Zgodnie ze wskazaniami podanymi w planie
obsługowym producenta.
Charakterystyka płynu
Płyn musi spełniać wymagania producenta.
Poziom płynu chłodzącego
Poziom tego płynu powinien znajdować
się w pobliżu oznaczenia "MA XI", lecz
nigdy go nie przekraczać.
Ponieważ układ chłodzenia działa pod
ciśnieniem, należy odczekać co najmniej
godzinę od wyłączenia silnika przed
odkręceniem korka.
Aby uniknąć poparzenia, odkręcić korek o dwa
obroty, co spowoduje spadek ciśnienia. Gdy
ciśnienie spadnie, odkręcić korek i uzupełnić
poziom płynu. Motowentylator może się włączyć po
w yłączeniu silnika: uważać na przedmioty
lub części odzieży, które mogł yby się
wkręcić w łopatki.
Gdy silnik jest ciepły, temperatura płynu
chłodzącego jest regulowana przez motowentylator.
Należy regularnie sprawdzać poziom płynu
chłodzącego w zależności od eksploatacji
samochodu (co 5000 km / 3 miesiące) jeśli
to konieczne, uzupełnić poziom płynem
zalecanym przez producenta.
Uzupełnianie poziomu tego płynu między
dwoma przeglądami jest normalne.
Poziom płynu układu
kierowniczego ze wspomaganiem
Poziom płynu powinien znajdować
się w pobliżu oznaczenia "MA XI".
Aby to sprawdzić, odkręcić korek
przy zimnym silniku.
Proace_PL.indb 27901/08/2016 10:33

280
Informacje praktyczne
Jumpy _pl_Chap07_info-pratiques_ed01-2016

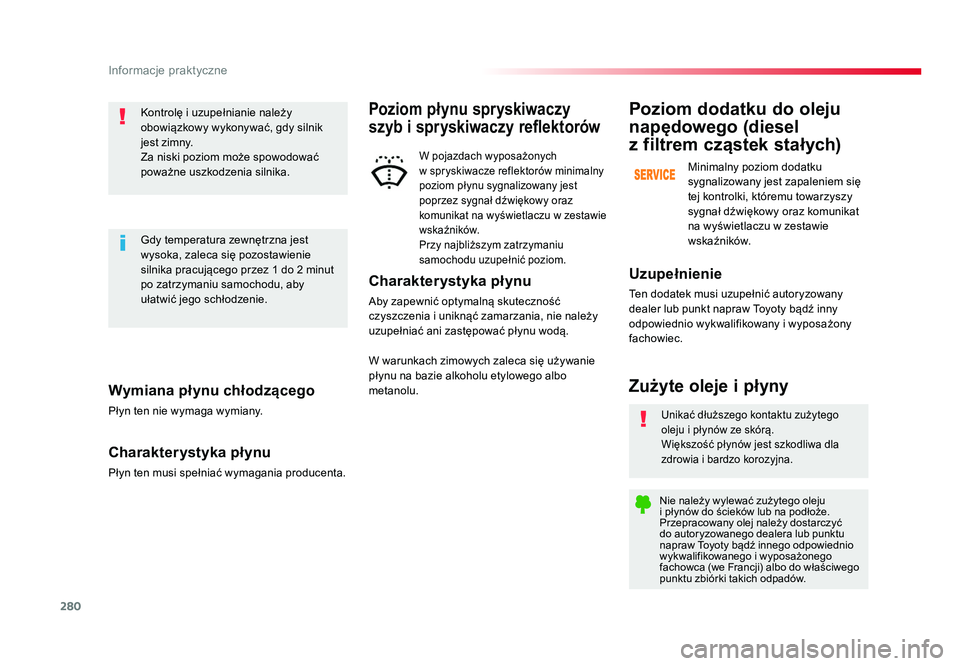

Wymiana płynu chłodzącego
Płyn ten nie wymaga wymiany.
Charakterystyka płynu
Płyn ten musi spełniać wymagania producenta.Kontrolę i uzupełnianie należy
obowiązkowy wykonywać, gdy silnik
jest zimny.
Za niski poziom może spowodować
poważne uszkodzenia silnika.
Gdy temperatura zewnętrzna jest
wysoka, zaleca się pozostawienie
silnika pracującego przez 1 do 2 minut
po zatrzymaniu samochodu, aby
ułatwić jego schłodzenie.
Unikać dłuższego kontaktu zużytego
oleju i płynów ze skórą.
Większość płynów jest szkodliwa dla
zdrowia i bardzo korozyjna.
Nie należy wylewać zużytego oleju
i
płynów do ścieków lub na podłoże.
Przepracowany olej należy dostarczyć
do autoryzowanego dealera lub punktu
napraw Toyoty bądź innego odpowiednio
wykwalifikowanego i wyposażonego
fachowca (we Francji) albo do właściwego
punktu zbiórki takich odpadów.
Zużyte oleje i pł yny
Uzupełnienie
Ten dodatek musi uzupełnić autoryzowany
dealer lub punkt napraw Toyoty bądź inny
odpowiednio wykwalifikowany i wyposażony
fachowiec.
Poziom dodatku do oleju
napędowego (diesel
z filtrem cząstek stałych)
Minimalny poziom dodatku
sygnalizowany jest zapaleniem się
tej kontrolki, któremu towarzyszy
sygnał dźwiękowy oraz komunikat
na wyświetlaczu w zestawie
wskaźników.
Charakterystyka płynu
Aby zapewnić optymalną skuteczność
czyszczenia i uniknąć zamarzania, nie należy
uzupełniać ani zastępować płynu wodą.
Poziom płynu spryskiwaczy
szyb i spryskiwaczy reflektorów
W pojazdach wyposażonych
w spryskiwacze reflektorów minimalny
poziom płynu sygnalizowany jest
poprzez sygnał dźwiękowy oraz
komunikat na wyświetlaczu w zestawie
wskaźników.
Przy najbliższym zatrzymaniu
samochodu uzupełnić poziom.
W warunkach zimowych zaleca się używanie
płynu na bazie alkoholu etylowego albo
metanolu.
Proace_PL.indb 28001/08/2016 10:33
