Page 2 of 430

.
.
4
Proace_el_Chap00a_sommaire_ed01-2019
Συνολική εικόνα
Πίνακες οργάνων 14Φωτεινές ενδείξεις 17Θερμοκρασία νερού κινητήρα 31Χιλιομετρητές 38Ρεοστάτης φωτεινότητας 39Υπολογιστής ταξιδιού 40Οθόνη αφής 43Ρύθμιση ημερομηνίας και ώρας 46
Κ λει δί 47Κλειδί, τηλεχειριστήριο 47Smart Entry & Start System 55Κ λειδώνοντας / ξεκ λειδώνοντας από μέσα 72Πόρτες εμπρός 74Πλαϊνές συρόμενες πόρτες 75Πλαϊνές ηλεκτρικές συρόμενες πόρτες 78Kick-activated side doors opening and locking 87Φύλ λα πίσω πορτών με κρυστάλ λινα παράθυρα 91Πίσω πόρτα χώρου φόρτωσης 94Συναγερμός 95Ηλεκτρικά παράθυρα 98
Ρύθμιση τιμονιού 99Μπροστινά καθίσματα 99Εμπρός ενιαίο κάθισμα 2 θέσεων 104Smart Cargo 10 6Σταθερό μονοκόμματο ενιαίο κάθισμα 110Κάθισμα και πίσω ενιαίο σταθερό κάθισμα 113Καμπίνα αυξημένου βάθους σταθερού καθίσματος 117Καμπίνα προσωπικού, δίπλωμα 118Εσωτερική διαρρύθμιση 119Διαρρύθμιση χώρου φόρτωσης 122Διαρρύθμιση θέσεων επιβατών 123Θέρμανση / Εξαερισμός 125Απλό αιρκοντίσιον 126Διζωνικό αυτόματο air condition 128Αποθάμπωση - Αποπάγωση παρμπρίζ 132Αποθάμπωση - Αποπάγωση καθρεφτών 133Αποθάμπωση - Αποπάγωση πίσω π α ρμπρ ίζ 13 4Θέρμανση - Κ λιματισμός πίσω χώρου 137Fuel burner heater/Remote controlled fuel burner heater 13 8Πλαφονιέρα(-ες) 141
Καθρέφτες 143Χειριστήριο φώτων 146Φώτα ημέρας 149Αυτόματο άναμμα των φώτων 149Αυτόματη λειτουργία μεγάλων φώτων 153Επιλεκτική ρύθμιση ύψους δέσμης πρ οβ ολέων 15 5Χειριστήριο υαλοκαθαριστήρων 156Αυτόματη λειτουργία υαλοκαθαριστήρων 157
Προειδοποιητικά φλας (αλάρμ) 160ER A-GLONASS emergency call system 160Κόρνα 161Πρόγραμμα ηλεκτρονικής ευστάθειας (ESC) 161Toyota Traction Select 16 4Ζώνες ασφαλείας 166Αερόσακοι 170Παιδικά καθίσματα 174Απενεργοποίηση του εμπρόσθιου αερόσακου συνοδηγού 177Στερεώσεις ISOFIX 186Μηχανική παιδική ασφάλεια 194Ηλεκτρική παιδική ασφάλεια 194Παιδική ασφάλεια πίσω τζαμιών 195
Οικολογική οδήγηση
Όργανα ελέγχου
Πόρτες
Εργονομία και άνεσηΦωτισμός και ορατότητα
Ασφάλεια
Ετικέτες 11
Περίληψη
Page 8 of 430

8
Proace_el_Chap00b_vue-ensemble_ed01-2019
Πλαφονιέρες πίσω 141Α λ λαγή λαμπτήρων πλαφονιέρας 312
Εσωτερικός καθρέπτης 145Πλαφονιέρα εμπρός 141Α λ λαγή λαμπτήρων πλαφονιέρας 312
Εσωτερική διαρρύθμιση 119 -122- βάση για μπουκαλάκι/κουτάκι- πατάκια- αλεξήλια- ντουλαπάκι- θήκη- θήκη πάνω- πρίζα αξεσουάρ, θύρα USBΚουτί εργαλείων 287-289
Στερώσεις ISOFIX (μεγάλη καμπίνα) 18 6 -189
Ενιαίο κάθισμα εμπρός 2 θέσεων 104-105Θερμαινόμενο ενιαίο κάθισμα 105Smart Cargo 10 6 -109Τραπέζι εργασίας 109Παιδικά καθίσματα 174-183
Κιτ προσωρινής αποκατάστασης ελαστικού 287-289, 290 -295Ρεζέρβα, γρύλος, αλ λαγή τροχού 287-289, 296 -302
Διαρρύθμιση ζώνης φ ό ρτω σ ης 12 2-123- δακτύλιοι στερέωσης- στοπ φόρτωσηςΑξεσουάρ 271-273
Μεγάλη καμπίνα 117-118
Εμπρόσθιοι αερόσακοι, πλ ε υ ρ ι κο ί 170 -173Απενεργοποίηση εμπρόσθιου αερόσακου συνοδηγού 172, 177Πρίζες αξεσουάρ 12 V 121Πρίζα USB 122
Καθίσματα εμπρός 99 -103- επιλεκτικές ρυθμίσεις- ηλεκτρικές ρυθμίσεις- προσκέφαλο- θερμαινόμενα καθίσματαΖώνες ασφαλείας 166 -168
Εσωτερικό
Συνολική εικόνα
Page 9 of 430

9
Proace_el_Chap00b_vue-ensemble_ed01-2019
Διαρρύθμιση εσωυερικού 119-122- βάση για μπουκαλάκι /κουτάκι- πατάκια- αλεξήλια / σκιάδια- ντουλαπάκι- θήκη- θήκη πάνω- πρίζα αξεσουάρ, θύρα USBΚουτί εργαλείων 287-289
Παιδικά καθίσματα 174-181, 184-185Στοιχεία ασφάλισης ISOFIX 186 -187, 190 -192Πίσω πλαϊνά τζάμια 124, 195
Ενιαίο κάθισμα 110 -112Κάθισμα και ενιαίο κάθισμα π ί σ ω 113 -115Ετικέτες καθισμάτων 116
Ενιαίο κάθισμα εμπρός 2 θέσεων 104-105Θερμαινόμενο ενιαίο κάθισμα 105
Θέρμανση - κ λιματισμός πίσω 137
Κιτ προσωρινής επισκευής 287-289, 290 -295Εφεδρικός τροχός, γρύλος, αλ λαγή τροχού, εργαλεία 287-289, 296 -302
Διαμόρφωση θέσεων επιβατών 123 -124- δίχτυ φορτίου- πίσω τζάμιαΑξεσουάρ 271-272
Πίσω πλαφονιέρες 142Α λ λαγή λαμπτήρων πλαφονιέρας 312
Καθρέφτης εσωτερικού χώρου 145Μπροστινή πλαφονιέρα 142Α λ λαγή λαμπτήρων πλαφονιέρας 312Εμπρόσθιοι, πλευρικοί αερόσακοι, αερόσακοι κουρτίνες 170 -173Απενεργοποίηση εμπρόσθιου αερόσακου συνοδηγού 172, 177Πρίζες αξεσουάρ 12 V 121Πρίζα USB 122
Καθίσματα εμπρός 99 -103- επιλεκτικές ρυθμίσεις- ηλεκτρικές ρυθμίσεις- ειδική θέση- προσκέφαλο- θερμαινόμενα καθίσματαΖώνες ασφαλείας 166 -168
Ενιαίο κάθισμα 110 -112Κάθισμα και ενιαίο κάθισμα π ί σ ω 113 -115Ετικέτες καθισμάτων 116
Εσωτερικό
.
Συνολική εικόνα
Page 117 of 430

117
Proace_el_Chap03_ergonomie-et-confort_ed01-2019
Καμπίνα αυξημένου βάθους σταθερού καθίσματος
Αποτελείται από ένα σταθερό ενιαίο κάθισμα, ζώνες ασφαλείας, θήκες τακτοποίησης (ανάλογα με τον εξοπλισμό) και πλαϊνά τζάμια.Χωρίζεται από τον χώρο φόρτωσης με ένα διαχωριστικό υψηλής αντοχής που σας προσφέρει άνεση και ασφάλεια.
Πίσω ενιαίο κάθισμαΘήκη τακτοποίησης
Αν το αυτοκίνητό σας διαθέτει αυτόν τον εξοπλισμό, μια θήκη υπάρχει στο εμπρός μέρος, κάτω από το ενιαίο κάθισμα.
Το εργονομικό αυτό ενιαίο κάθισμα διαθέτει 3 θέσεις.Οι 2 πλαϊνές θέσεις διαθέτουν στοιχεία στήριξης ISOFIX.
Θήκες κάτω από τις έδρες
των καθισμάτων
Για περισσότερες πληροφορίες σχετικά με τα στοιχεία στήριξης ISOFIX, ανατρέξτε στη σχετική ενότητα.
Αν το αυτοκίνητό σας διαθέτει αυτόν τον εξοπλισμό, οι θήκες αυτές βρίσκονται κάτω από τη μεσαία θέση και την αριστερή πλαϊνή.Για να αποκτήσετε πρόσβαση από τον χώρο επιβατών, σπρώξτε την έδρα του καθίσματος που θέλετε προς τα εμπρός.
3
Εργονομία και άνεση
Page 124 of 430

124
Proace_el_Chap03_ergonomie-et-confort_ed01-2019
Τοποθέτηση του διχτυού
Ξεκουμπώστε τις διακοσμητικές τάπες του πάνω μέρους και τοποθετήστε τα στοιχεία στήριξης του κάτω μέρους (όπως περιγράφτηκε προηγουμένως).F Διπλώστε (θέση "τραπεζάκι") ή αφαιρέστε τα ατομικά και πίσω ενιαία καθίσματα της σειράς 2 και 3 (ανάλογα με τον εξοπλισμό).F Ξετυλίξτε το δίχτυ συγκράτησης φορτίου μεγάλου ύψους.
F Τοποθετήστε τα πάνω πιαστράκια του διχτυού στα αντίστοιχα στοιχεία στήριξης στην οροφή (στη μια πλευρά και μετά στην άλ λη).F Χαλαρώστε όσο γίνεται τους ιμάντες.F Και στις δύο πλευρές, δέστε το δίχτυ στα άγκιστρα του κάτω μέρους (πίσω από τη σειρά 1) ή στους κρίκους πρόσδεσης (πίσω από τη σειρά 2).F Τεντώνετε τους ιμάντες για να τεντώσει το δίχ τυ.F Ελέγξτε αν το δίχτυ έχει δεθεί σωστά και είναι καλά τεντωμένο.
Μη χρησιμοποιήσετε ποτέ τον κρίκο ISOFIX που αντιστοιχεί στο στοιχείο στήριξης του ιμάντα παιδικού καθίσματος με Top Tether.
Αν το αυτοκίνητο σας διαθέτει πλαϊνά τζάμια 2ης σειράς, μπορούν να ανοίξουν.
Πίσω τζάμια σειράς 2
Για περισσότερες πληροφορίες για την Παιδική ασφάλεια των πίσω τζαμιών, ανατρέξτε στην σχετική ενότητα.
Όταν το αυτοκίνητο κινείται, τα τζάμια πρέπει να είναι κ λειστά ή ακινητοποιημένα σε μία από τις θέσεις.F Πιάνετε τα δύο χειριστήρια και μετακινείτε το τζάμι στο πλάι.
F Και στις δύο πλευρές της σειράς 2, βάζετε τα άγκιστρα μέσα στα στοιχεία στήριξης του πατώματος και γυρίζετε κατά 1/4 στροφής για να ασφαλίσουν (όπως φαίνεται παραπάνω).Τα τοποθετείτε όσο το δυνατόν πιο κοντά στο στοπ του αυλού.
Αν το αυτοκίνητό σας διαθέτει ατομικά και ενιαία καθίσματα ή ατομικά καθίσματα σε αυλούς:
Στοιχεία στήριξης κάτω μέρους (πίσω από τη σειρά 2)
F Χρησιμοποήστε τους κρίκους πρόσδεσης.
Εργονομία και άνεση
Page 174 of 430

174
Proace_el_Chap05_securite_ed01-2019
Γενικά στοιχεία για τα παιδικά καθίσματα
Για να ταξιδεύετε με τη μεγαλύτερη δυνατή ασφάλεια, φροντίστε να ακολουθείτε τις παρακάτω συστάσεις:- σύμφωνα με τους ευρωπαϊκούς κανονισμούς, όλα τα παιδιά ηλικίας κάτω των 12 ετών ή ύψους μικρότερου του 1,5 μέτρου, πρέπει να ταξιδεύουν σε εγκεκριμένα παιδικά καθίσματα που είναι κατάλ ληλα για το βάρος τους, στις θέσεις που διαθέτουν ζώνη ασφαλείας ή στοιχεία ασφάλισης ISOFIX*,- στατιστικά, οι ασφαλέστερες θέσεις για να ταξιδεύουν τα παιδιά σας είναι οι πίσω θέσεις του αυτοκινήτου σας,- ένα παιδί βάρους μικρότερου από 9 κιλά πρέπει υποχρεωτικά να ταξιδεύει σε θέση "με την πλάτη προς την κατεύθυνση πορείας" τόσο στο εμπρός όσο και στα πίσω καθίσματα.
Toyota σας συνιστά τα παιδιά σας να ταξιδεύουν στις πίσω θέσεις του αυτοκινήτου σας:- "με την πλάτη προς την κατεύθυνση πορείας" μέχρι ηλικίας 3 ετών,- "με το πρόσωπο προς την κατεύθυνση πορείας" από ηλικίας 3 ετών και μετά.
Η ασφάλεια των παιδιών σας, μόνιμη φροντίδα της Toyota κατά τη σχεδίαση του αυτοκινήτου σας, εξαρτάται σε μεγάλο βαθμό και από εσάς.
* Οι κανονισμοί που αφορούν τη μεταφορά των παιδιών διαφέρουν από χώρα σε χώρα. Συμβουλευθείτε την ισχύουσα νομοθεσία της χώρας σας.
Ασφάλεια
Page 181 of 430

181
Proace_el_Chap05_securite_ed01-2019
Ομάδες 2 και 3: από 15 έως 36 κιλά
L5 "TOYOTA KIDIFIX XP SICT"Μπορεί να στερεωθεί στα στοιχεία ασφάλισης ISOFIX του αυτοκινήτου.Το παιδί συγκρατείται από τη ζώνη ασφαλείας.
L6 "TOYOTA DUO PLUS"Το παιδί ΄χρησιμοποιεί τη ζώνη ασφαλείας.
5
Ασφάλεια
Page 186 of 430

186
Proace_el_Chap05_securite_ed01-2019

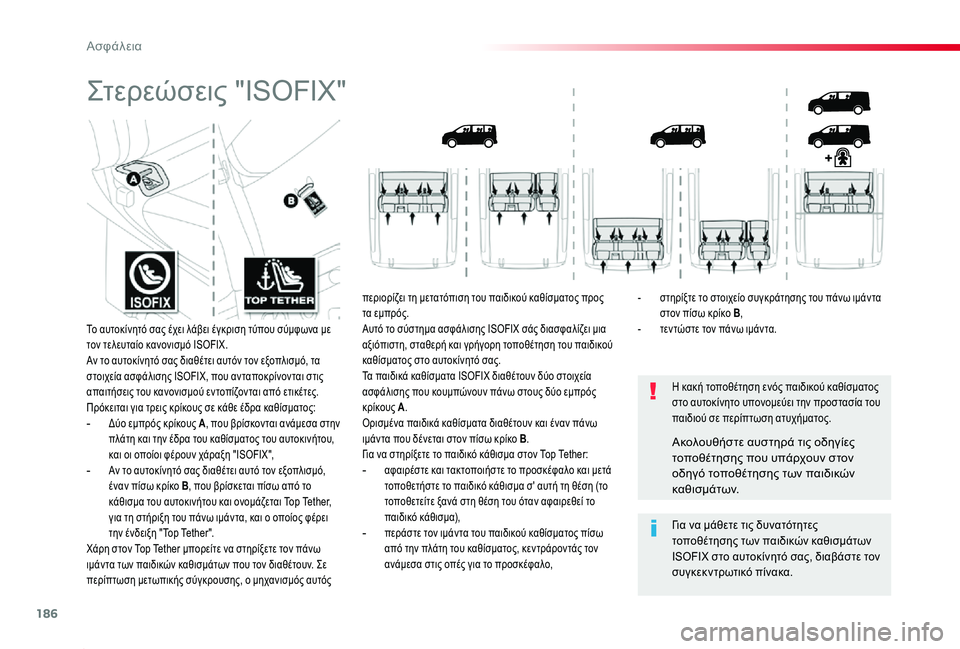

Στερεώσεις "ISOFIX"
Η κακή τοποθέτηση ενός παιδικού καθίσματος στο αυτοκίνητο υπονομεύει την προστασία του παιδιού σε περίπτωση ατυχήματος.
Για να μάθετε τις δυνατότητες τοποθέτησης των παιδικών καθισμάτων ISOFIX στο αυτοκίνητό σας, διαβάστε τον συγκεκντρωτικό πίνακα.
Ακολουθήστε αυστηρά τις οδηγίες τοποθέτησης που υπάρχουν στον οδηγό τοποθέτησης των παιδικών καθισμάτων.
Το αυτοκίνητό σας έχει λάβει έγκριση τύπου σύμφωνα με τον τελευταίο κανονισμό ISOFIX.Αν το αυτοκίνητό σας διαθέτει αυτόν τον εξοπλισμό, τα στοιχεία ασφάλισης ISOFIX, που ανταποκρίνονται στις απαιτήσεις του κανονισμού εντοπίζονται από ετικέτες.Πρόκειται για τρεις κρίκους σε κάθε έδρα καθίσματος:- Δύο εμπρός κρίκους A, που βρίσκονται ανάμεσα στην πλάτη και την έδρα του καθίσματος του αυτοκινήτου, και οι οποίοι φέρουν χάραξη "ISOFIX",- Αν το αυτοκίνητό σας διαθέτει αυτό τον εξοπλισμό, έναν πίσω κρίκο B, που βρίσκεται πίσω από το κάθισμα του αυτοκινήτου και ονομάζεται Top Tether, για τη στήριξη του πάνω ιμάντα, και ο οποίος φέρει την ένδειξη "Top Tether".
Χάρη στον Top Tether μπορείτε να στηρίξετε τον πάνω ιμάντα των παιδικών καθισμάτων που τον διαθέτουν. Σε περίπτωση μετωπικής σύγκρουσης, ο μηχανισμός αυτός
περιορίζει τη μετατόπιση του παιδικού καθίσματος προς τα εμπρός.Αυτό το σύστημα ασφάλισης ISOFIX σάς διασφαλίζει μια αξιόπιστη, σταθερή και γρήγορη τοποθέτηση του παιδικού καθίσματος στο αυτοκίνητό σας.Τα παιδικά καθίσματα ISOFIX διαθέτουν δύο στοιχεία ασφάλισης που κουμπώνουν πάνω στους δύο εμπρός κρίκους A.Ορισμένα παιδικά καθίσματα διαθέτουν και έναν πάνω ιμάντα που δένεται στον πίσω κρίκο B.
Για να στηρίξετε το παιδικό κάθισμα στον Top Tether:- αφαιρέστε και τακτοποιήστε το προσκέφαλο και μετά τοποθετήστε το παιδικό κάθισμα σ' αυτή τη θέση (το τοποθετείτε ξανά στη θέση του όταν αφαιρεθεί το παιδικό κάθισμα),- περάστε τον ιμάντα του παιδικού καθίσματος πίσω από την πλάτη του καθίσματος, κεντράροντάς τον ανάμεσα στις οπές για το προσκέφαλο,
- στηρίξτε το στοιχείο συγκράτησης του πάνω ιμάντα στον πίσω κρίκο B,- τεντώστε τον πάνω ιμάντα.
Ασφάλεια
Page 187 of 430

187
Proace_el_Chap05_securite_ed01-2019

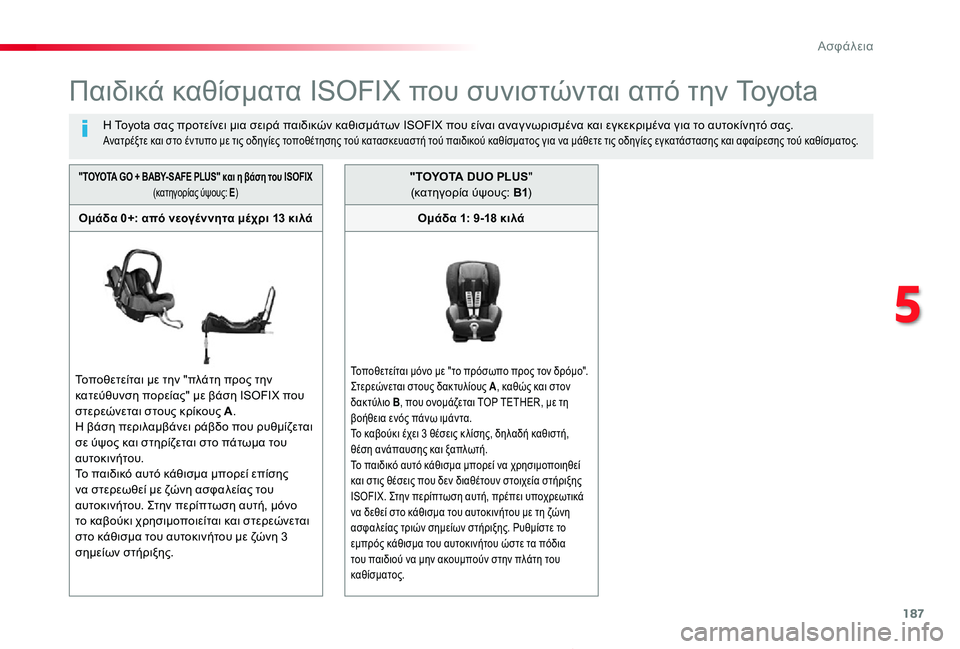

Παιδικά καθίσματα ISOFIX που συνιστώνται από την Toyota
Η Toyota σας προτείνει μια σειρά παιδικών καθισμάτων ISOFIX που είναι αναγ νωρισμένα και εγκεκριμένα για το αυτοκίνητό σας.Ανατρέξτε και στο έντυπο με τις οδηγίες τοποθέτησης τού κατασκευαστή τού παιδικού καθίσματος για να μάθετε τις οδηγίες εγκατάστασης και αφαίρεσης τού καθίσματος.
"TOYOTA GO + BABY- SAFE PLUS" και η βάση του ISOFIX (κατηγορίας ύψους: E)
Ομάδα 0+: από νεογέν νητα μέχρι 13 κιλά
Τοποθετείται με την "πλάτη προς την κατεύθυνση πορείας" με βάση ISOFIX που στερεώνεται στους κρίκους A.Η βάση περιλαμβάνει ράβδο που ρυθμίζεται σε ύψος και στηρίζεται στο πάτωμα του
αυτοκινήτου. Το παιδικό αυτό κάθισμα μπορεί επίσης να στερεωθεί με ζώνη ασφαλείας του αυτοκινήτου. Στην περίπτωση αυτή, μόνο το καβούκι χρησιμοποιείται και στερεώνεται στο κάθισμα του αυτοκινήτου με ζώνη 3 σημείων στήριξης.
" T OYO TA DUO PLUS" (κατηγορία ύψους: B1)
Ομάδα 1: 9-18 κιλά
Τοποθετείται μόνο με "το πρόσωπο προς τον δρόμο".Στερεώνεται στους δακτυλίους A, καθώς και στον δακτύλιο B, που ονομάζεται TOP TETHER, με τη βοήθεια ενός πάνω ιμάντα.Το καβούκι έχει 3 θέσεις κ λίσης, δηλαδή καθιστή, θέση ανάπαυσης και ξαπλωτή.Το παιδικό αυτό κάθισμα μπορεί να χρησιμοποιηθεί και στις θέσεις που δεν διαθέτουν στοιχεία στήριξης ISOFIX. Στην περίπτωση αυτή, πρέπει υποχρεωτικά να δεθεί στο κάθισμα του αυτοκινήτου με τη ζώνη ασφαλείας τριών σημείων στήριξης. Ρυθμίστε το εμπρός κάθισμα του αυτοκινήτου ώστε τα πόδια του παιδιού να μην ακουμπούν στην πλάτη του καθίσματος.
5
Ασφάλεια
Page 188 of 430

188
Proace_el_Chap05_securite_ed01-2019

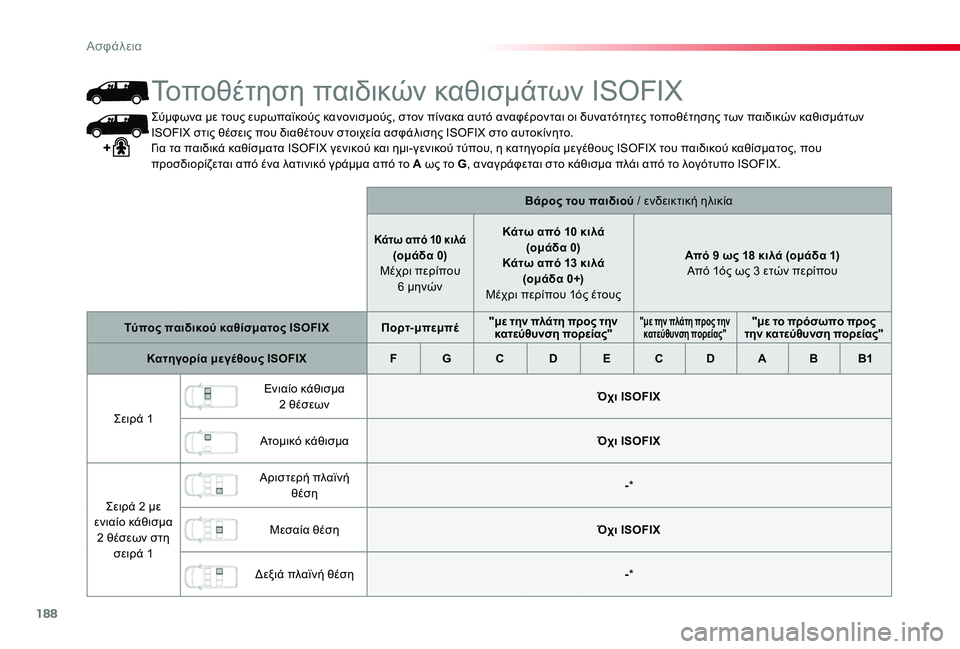

Σύμφωνα με τους ευρωπαϊκούς κανονισμούς, στον πίνακα αυτό αναφέρονται οι δυνατότητες τοποθέτησης των παιδικών καθισμάτων ISOFIX στις θέσεις που διαθέτουν στοιχεία ασφάλισης ISOFIX στο αυτοκίνητο.Για τα παιδικά καθίσματα ISOFIX γενικού και ημι-γενικού τύπου, η κατηγορία μεγέθους ISOFIX του παιδικού καθίσματος, που προσδιορίζεται από ένα λατινικό γράμμα από το A ως το G, αναγράφεται στο κάθισμα πλάι από το λογότυπο ISOFIX.
Βάρος του παιδιού / ενδεικτική ηλικία
Κάτω από 10 κιλά(ομάδα 0) Μέχρι περίπου 6 μηνών
Κάτω από 10 κιλά (ομάδα 0)Κάτω από 13 κιλά (ομάδα 0+) Μέχρι περίπου 1ός έτους
Από 9 ως 18 κιλά (ομάδα 1) Από 1ός ως 3 ετών περίπου
Τύπος παιδικού καθίσματος ISOFIXΠορτ-μπεμπέ"με την πλάτη προς την κατεύθυνση πορείας""με την πλάτη προς την κατεύθυνση πορείας""με το πρόσωπο προς την κατεύθυνση πορείας"
Κατηγορία μεγέθους ISOFIXFGCDECDABB1
Σειρά 1
Eνιαίο κάθισμα 2 θέσεωνΌχι ISOFIX
Aτομικό κάθισμαΌχι ISOFIX
Σειρά 2 με ενιαίο κάθισμα 2 θέσεων στη σειρά 1
Αριστερή πλαϊνή θέση-*
Μεσαία θέσηΌχι ISOFIX
Δεξιά πλαϊνή θέση-*
Τοποθέτηση παιδικών καθισμάτων ISOFIX
Ασφάλεια
