2



 ■ÜlevaadeÜlevaade 4Sildid 6
 ■Ökonoomne sõit
1MõõdikudMõõdikupaneel 10Hoiatus- ja märgutuled 12Märgutuled 18Valgustuse hämardi 23Teekonnaarvuti 24Puuteekraan 26Kaugjuhitavad funktsioonid (elektrisõiduk) 28Kuupäeva ja kellaaja seadmine 28
2JuurdepääsElektrooniline võti, kaugjuhtpuldi funktsiooni ja sisemise võtmega 30Osaline/täielik või valikuline lukust avamine 32Tegutsemine eriolukorras 37Kesklukustus 39Elektriline (elektrilised) liuguks(ed) 41Üldisi soovitusi külgmiste liuguste kohta 43Käed-vabad luiguks(ed) 45Külgmiste hingedega tagauksed 47Tagaluuk 48Tagaluugi tagaklaas 48Alarmseade 49Elektrilised aknad 51
3Kasutuslihtsus ja mugavusEsiistmed 522-kohaline eesmine pinkiste 55Rooli reguleerimine 57
Peeglid 57Smart Cargo 58Istmete ja pinkistmetega seotud ettevaatusabinõud 62Fikseeritud üheosaline pinkiste 63Fikseeritud tagumine iste ja pinkiste 66Siinidel tagaiste ja pinkiste 68Eraldi tagaiste (-istmed) siinidel 70Crew Cab, fikseeritud 73Crew Cab, kokkuklapitav 74Salongis olevad kinnituskohad 75Kaubaruumi varustus 79Kabiini varustus 81Panoraamkatus 82Väljatõmmatav laud 83Küte ja ventilatsioon 86Küte 88Käsitsi seatav õhukonditsioneer 88Kahetsooniline automaatne õhukonditsioneer 89Eesmine udueemaldi-sulati 91Tagaklaasi ja/või välispeeglite udueemaldi-sulati 92Tagumine küte ja õhukonditsioneer 92Täiendav kütte-/ventilatsioonisüsteem 93Eelküte/jahutus (Elektrisõiduk) 96Saatetuli (-tuled) 97
4Valgustid ja nähtavusTulede lülitushoob 99Suunatuled 100Päevasõidutuled/küljetuled 100Esitulede automaatne süttimine 100Saate- ja tervitustuled 101Kurvituled 102
Automaatne esitulede ümberlülitus 102Esitulede valgusvihu kõrguse reguleerimine 103Sisevalgustid 104Klaasipuhastite juhthoob 104Automaatsed klaasipuhastid 105Klaasipuhastiharjade vahetamine 107
5OhutusÜldisi ohutusalaseid soovitusi 109Ohutuled 11 0Hädaolukord või tehniline abi 11 0Helisignaal 111Jalakäija helisignaal (elektrisõiduk) 111Sõiduki stabiilsuskontroll (VSC) 11 2Toyota Traction Select 11 5Turvavööd 11 6Turvapadjad 120Turvaistmed 124Eesmise kaassõitja turvapadja väljalülitamine 126ISOFIX- ja i-Size-kinnitusega turvaistmed 132i-Size-turvaistmed 144Manuaalne lapselukk 147Elektriline lapselukk 147Tagaaiende lapselukud 148
6SõitmineSoovitusi juhtimise kohta 149Mootori käivitamise/väljalülitamine 151Manuaalne seisupidur 156Elektriline seisupidur 156Mägistardiabi 1596-käiguline manuaalkäigukast 160Käigulülituse näidik 161Automaatkäigukast 161

7
Ülevaade

Jaotis Väljatõmmatav laud.

Jaotis Lisaküte/-ventilatsioon.

Jaotis Eesmise kaassõitja turvapadja väljalülitamine.

Jaotis ISOFIX-kinnitusega turvaistmed.

Jaotis Manuaalne lapselukk.

Jaotis Elektriline seisupidur.


Jaotis Laadimissüsteem (elektrisõiduk).

Jaotis Sõiduaku laadimine (elektrisõiduk).


Jaotis Kapott.

Jaotis Vedelikutasemete kontrollimine.
24V
12V
Jaotis 12 V aku / tarvikuaku.

Jaotis Rehviparanduskompekt, Varuratas ja Identimistähised.

73
Kasutuslihtsus ja mugavus
3

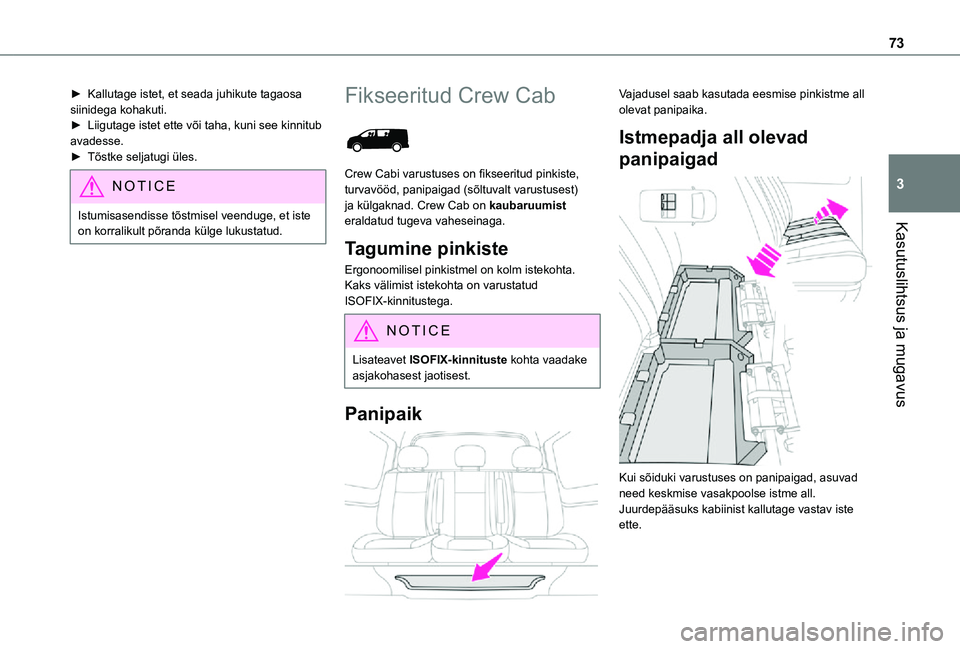

► Kallutage istet, et seada juhikute tagaosa siinidega kohakuti.► Liigutage istet ette või taha, kuni see kinnitub avadesse.► Tõstke seljatugi üles.
NOTIC E
Istumisasendisse tõstmisel veenduge, et iste on korralikult põranda külge lukustatud.
Fikseeritud Crew Cab

Crew Cabi varustuses on fikseeritud pinkiste, turvavööd, panipaigad (sõltuvalt varustusest) ja külgaknad. Crew Cab on kaubaruumist eraldatud tugeva vaheseinaga.
Tagumine pinkiste
Ergonoomilisel pinkistmel on kolm istekohta.Kaks välimist istekohta on varustatud ISOFIX-kinnitustega.
NOTIC E
Lisateavet ISOFIX-kinnituste kohta vaadake asjakohasest jaotisest.
Panipaik

Vajadusel saab kasutada eesmise pinkistme all olevat panipaika.
Istmepadja all olevad
panipaigad

Kui sõiduki varustuses on panipaigad, asuvad need keskmise vasakpoolse istme all.Juurdepääsuks kabiinist kallutage vastav iste ette.

82

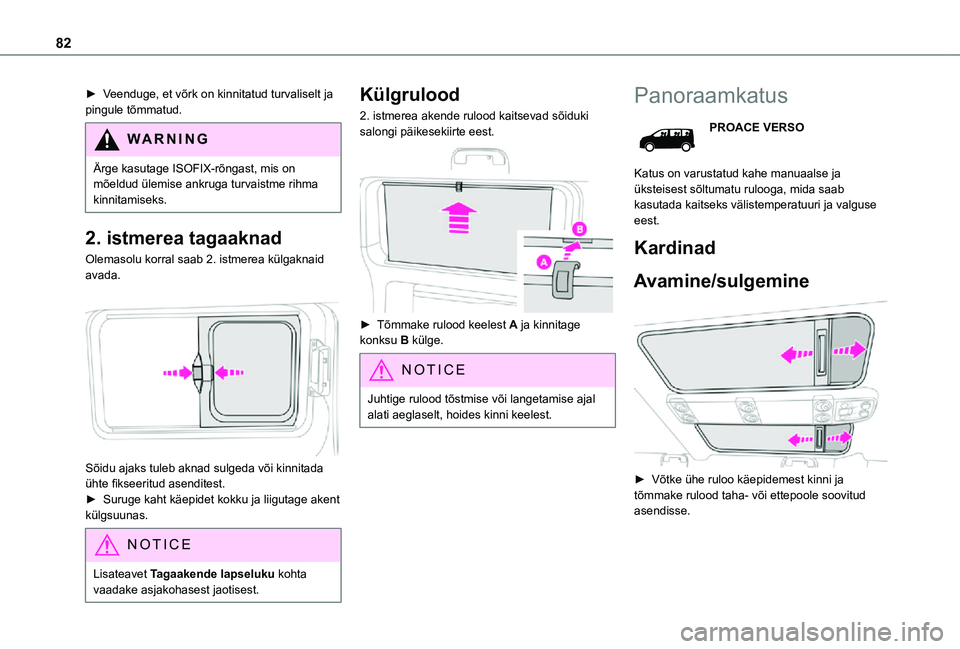

► Veenduge, et võrk on kinnitatud turvaliselt ja pingule tõmmatud.
WARNI NG
Ärge kasutage ISOFIX-rõngast, mis on mõeldud ülemise ankruga turvaistme rihma kinnitamiseks.
2. istmerea tagaaknad
Olemasolu korral saab 2. istmerea külgaknaid avada.

Sõidu ajaks tuleb aknad sulgeda või kinnitada ühte fikseeritud asenditest.► Suruge kaht käepidet kokku ja liigutage akent külgsuunas.
NOTIC E
Lisateavet Tagaakende lapseluku kohta vaadake asjakohasest jaotisest.
Külgrulood
2. istmerea akende rulood kaitsevad sõiduki salongi päikesekiirte eest.

► Tõmmake rulood keelest A ja kinnitage konksu B külge.
NOTIC E
Juhtige rulood tõstmise või langetamise ajal alati aeglaselt, hoides kinni keelest.
Panoraamkatus
PROACE VERSO
Katus on varustatud kahe manuaalse ja üksteisest sõltumatu rulooga, mida saab kasutada kaitseks välistemperatuuri ja valguse eest.
Kardinad
Avamine/sulgemine

► Võtke ühe ruloo käepidemest kinni ja tõmmake rulood taha- või ettepoole soovitud asendisse.

124

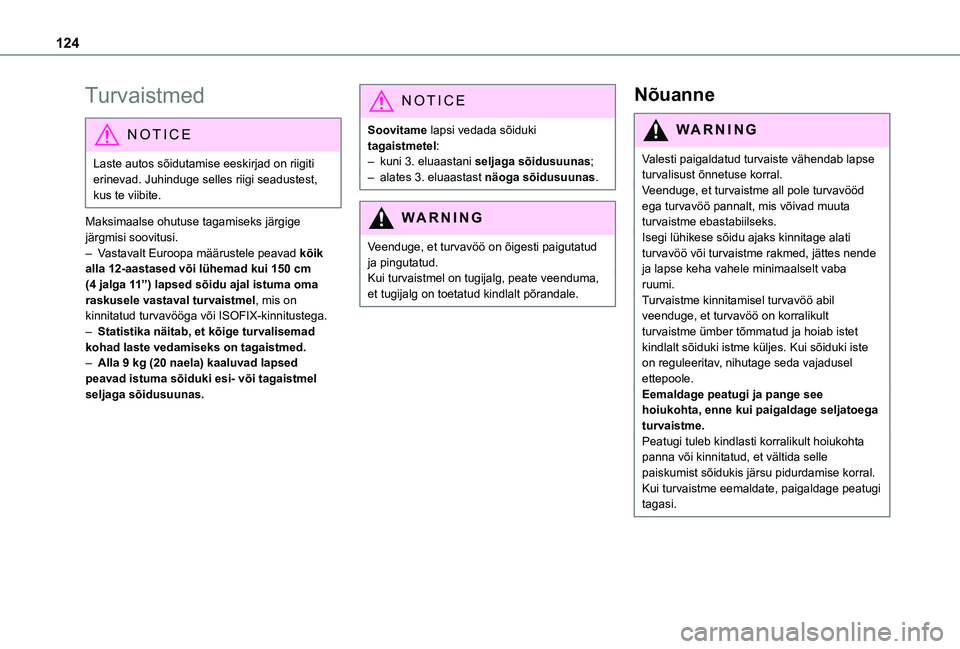

Turvaistmed
NOTIC E
Laste autos sõidutamise eeskirjad on riigiti erinevad. Juhinduge selles riigi seadustest, kus te viibite.
Maksimaalse ohutuse tagamiseks järgige järgmisi soovitusi.
– Vastavalt Euroopa määrustele peavad kõik alla 12-aastased või lühemad kui 150 cm (4 jalga 11”) lapsed sõidu ajal istuma oma raskusele vastaval turvaistmel, mis on kinnitatud turvavööga või ISOFIX-kinnitustega.– Statistika näitab, et kõige turvalisemad kohad laste vedamiseks on tagaistmed.– Alla 9 kg (20 naela) kaaluvad lapsed peavad istuma sõiduki esi- või tagaistmel seljaga sõidusuunas.
NOTIC E
Soovitame lapsi vedada sõiduki tagaistmetel:– kuni 3. eluaastani seljaga sõidusuunas;– alates 3. eluaastast näoga sõidusuunas.
WARNI NG
Veenduge, et turvavöö on õigesti paigutatud ja pingutatud.Kui turvaistmel on tugijalg, peate veenduma, et tugijalg on toetatud kindlalt põrandale.
Nõuanne
WARNI NG
Valesti paigaldatud turvaiste vähendab lapse turvalisust õnnetuse korral.Veenduge, et turvaistme all pole turvavööd ega turvavöö pannalt, mis võivad muuta turvaistme ebastabiilseks.Isegi lühikese sõidu ajaks kinnitage alati
turvavöö või turvaistme rakmed, jättes nende ja lapse keha vahele minimaalselt vaba ruumi.Turvaistme kinnitamisel turvavöö abil veenduge, et turvavöö on korralikult turvaistme ümber tõmmatud ja hoiab istet kindlalt sõiduki istme küljes. Kui sõiduki iste on reguleeritav, nihutage seda vajadusel ettepoole.Eemaldage peatugi ja pange see hoiukohta, enne kui paigaldage seljatoega turvaistme.Peatugi tuleb kindlasti korralikult hoiukohta panna või kinnitatud, et vältida selle paiskumist sõidukis järsu pidurdamise korral. Kui turvaistme eemaldate, paigaldage peatugi tagasi.

127
Ohutus
5

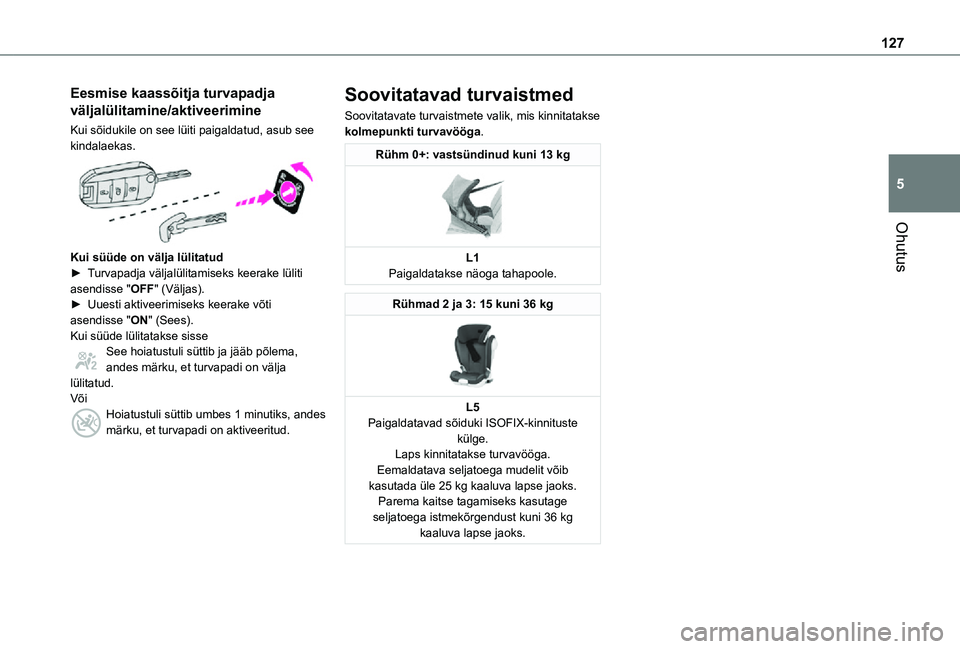

Eesmise kaassõitja turvapadja
väljalülitamine/aktiveerimine
Kui sõidukile on see lüiti paigaldatud, asub see kindalaekas.

Kui süüde on välja lülitatud► Turvapadja väljalülitamiseks keerake lüliti asendisse "OFF" (Väljas). ► Uuesti aktiveerimiseks keerake võti asendisse "ON" (Sees).Kui süüde lülitatakse sisseSee hoiatustuli süttib ja jääb põlema, andes märku, et turvapadi on välja lülitatud.VõiHoiatustuli süttib umbes 1 minutiks, andes märku, et turvapadi on aktiveeritud.
Soovitatavad turvaistmed
Soovitatavate turvaistmete valik, mis kinnitatakse kolmepunkti turvavööga.
Rühm 0+: vastsündinud kuni 13 kg

L1Paigaldatakse näoga tahapoole.
Rühmad 2 ja 3: 15 kuni 36 kg

L5Paigaldatavad sõiduki ISOFIX-kinnituste külge.
Laps kinnitatakse turvavööga.Eemaldatava seljatoega mudelit võib kasutada üle 25 kg kaaluva lapse jaoks. Parema kaitse tagamiseks kasutage seljatoega istmekõrgendust kuni 36 kg kaaluva lapse jaoks.

132

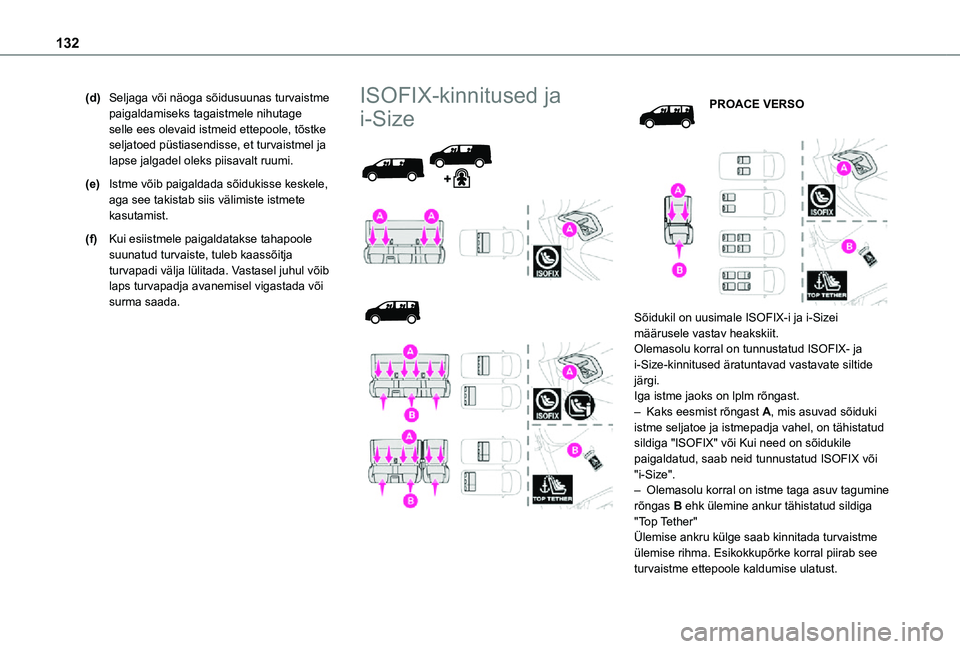

(d)Seljaga või näoga sõidusuunas turvaistme paigaldamiseks tagaistmele nihutage selle ees olevaid istmeid ettepoole, tõstke seljatoed püstiasendisse, et turvaistmel ja lapse jalgadel oleks piisavalt ruumi.
(e)Istme võib paigaldada sõidukisse keskele, aga see takistab siis välimiste istmete kasutamist.
(f)Kui esiistmele paigaldatakse tahapoole suunatud turvaiste, tuleb kaassõitja turvapadi välja lülitada. Vastasel juhul võib laps turvapadja avanemisel vigastada või surma saada.
ISOFIX-kinnitused ja
i-Size




PROACE VERSO


Sõidukil on uusimale ISOFIX-i ja i-Sizei määrusele vastav heakskiit.Olemasolu korral on tunnustatud ISOFIX- ja i-Size-kinnitused äratuntavad vastavate siltide järgi.Iga istme jaoks on lplm rõngast.– Kaks eesmist rõngast A, mis asuvad sõiduki istme seljatoe ja istmepadja vahel, on tähistatud sildiga "ISOFIX" või Kui need on sõidukile paigaldatud, saab neid tunnustatud ISOFIX või "i-Size".– Olemasolu korral on istme taga asuv tagumine rõngas B ehk ülemine ankur tähistatud sildiga "Top Tether"Ülemise ankru külge saab kinnitada turvaistme
ülemise rihma. Esikokkupõrke korral piirab see turvaistme ettepoole kaldumise ulatust.

133
Ohutus
5

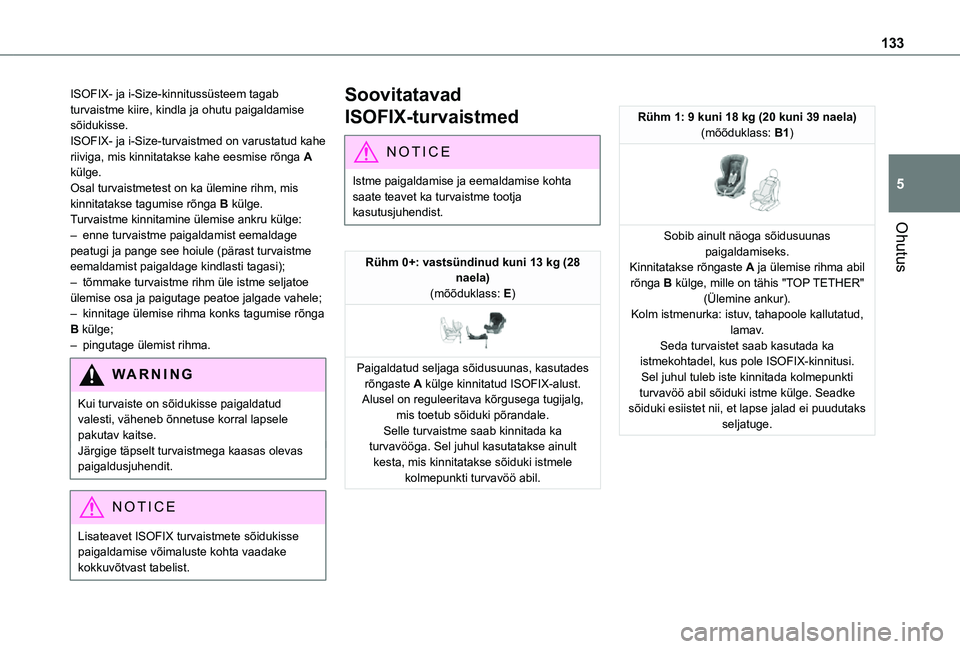

ISOFIX- ja i-Size-kinnitussüsteem tagab turvaistme kiire, kindla ja ohutu paigaldamise sõidukisse.ISOFIX- ja i-Size-turvaistmed on varustatud kahe riiviga, mis kinnitatakse kahe eesmise rõnga A külge.Osal turvaistmetest on ka ülemine rihm, mis kinnitatakse tagumise rõnga B külge.Turvaistme kinnitamine ülemise ankru külge:– enne turvaistme paigaldamist eemaldage peatugi ja pange see hoiule (pärast turvaistme eemaldamist paigaldage kindlasti tagasi);– tõmmake turvaistme rihm üle istme seljatoe ülemise osa ja paigutage peatoe jalgade vahele;– kinnitage ülemise rihma konks tagumise rõnga B külge;– pingutage ülemist rihma.
WARNI NG
Kui turvaiste on sõidukisse paigaldatud valesti, väheneb õnnetuse korral lapsele pakutav kaitse.Järgige täpselt turvaistmega kaasas olevas paigaldusjuhendit.
NOTIC E
Lisateavet ISOFIX turvaistmete sõidukisse
paigaldamise võimaluste kohta vaadake kokkuvõtvast tabelist.
Soovitatavad
ISOFIX-turvaistmed
NOTIC E
Istme paigaldamise ja eemaldamise kohta saate teavet ka turvaistme tootja kasutusjuhendist.
Rühm 0+: vastsündinud kuni 13 kg (28 naela)(mõõduklass: E)

Paigaldatud seljaga sõidusuunas, kasutades rõngaste A külge kinnitatud ISOFIX-alust.Alusel on reguleeritava kõrgusega tugijalg, mis toetub sõiduki põrandale.Selle turvaistme saab kinnitada ka turvavööga. Sel juhul kasutatakse ainult kesta, mis kinnitatakse sõiduki istmele kolmepunkti turvavöö abil.
Rühm 1: 9 kuni 18 kg (20 kuni 39 naela)(mõõduklass: B1)

Sobib ainult näoga sõidusuunas paigaldamiseks.Kinnitatakse rõngaste A ja ülemise rihma abil rõnga B külge, mille on tähis "TOP TETHER" (Ülemine ankur).Kolm istmenurka: istuv, tahapoole kallutatud, lamav.Seda turvaistet saab kasutada ka istmekohtadel, kus pole ISOFIX-kinnitusi. Sel juhul tuleb iste kinnitada kolmepunkti turvavöö abil sõiduki istme külge. Seadke sõiduki esiistet nii, et lapse jalad ei puudutaks seljatuge.

134

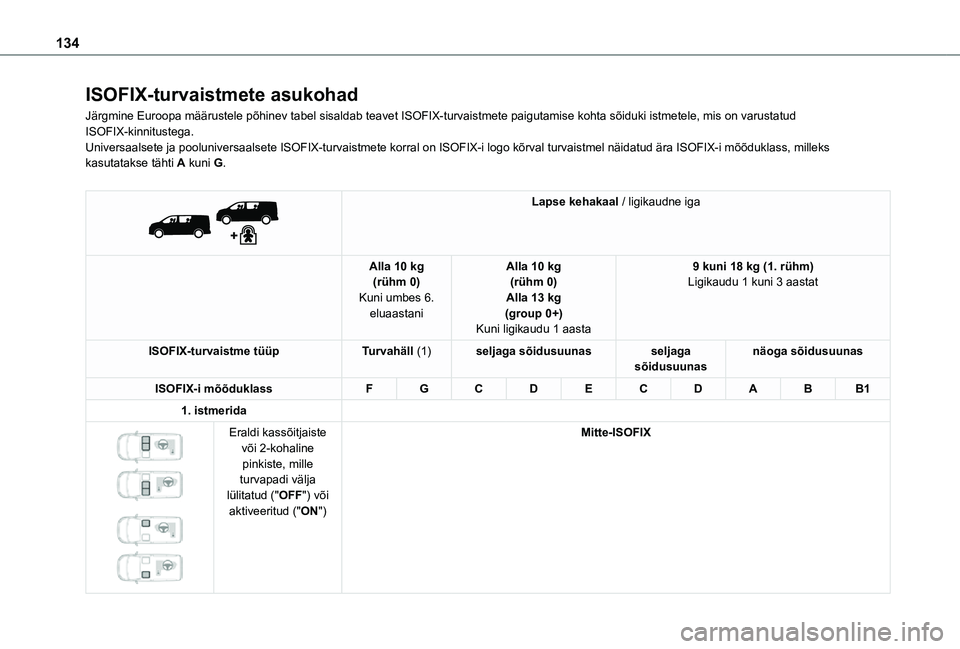

ISOFIX-turvaistmete asukohad
Järgmine Euroopa määrustele põhinev tabel sisaldab teavet IS\
OFIX-turvaistmete paigutamise kohta sõiduki istmetele, mis on varusta\
tud ISOFIX-kinnitustega.Universaalsete ja pooluniversaalsete ISOFIX-turvaistmete korral on ISOFI\
X-i logo kõrval turvaistmel näidatud ära ISOFIX-i mõõdukl\
ass, milleks kasutatakse tähti A kuni G.


Lapse kehakaal / ligikaudne iga
Alla 10 kg(rühm 0)Kuni umbes 6. eluaastani
Alla 10 kg(rühm 0)Alla 13 kg(group 0+)Kuni ligikaudu 1 aasta
9 kuni 18 kg (1. rühm)Ligikaudu 1 kuni 3 aastat
ISOFIX-turvaistme tüüpTurvahäll (1)seljaga sõidusuunasseljaga sõidusuunasnäoga sõidusuunas
ISOFIX-i mõõduklassFGCDECDABB1
1. istmerida


Eraldi kassõitjaiste või 2-kohaline pinkiste, mille turvapadi välja lülitatud ("OFF") või aktiveeritud ("ON")
Mitte-ISOFIX

135
Ohutus
5

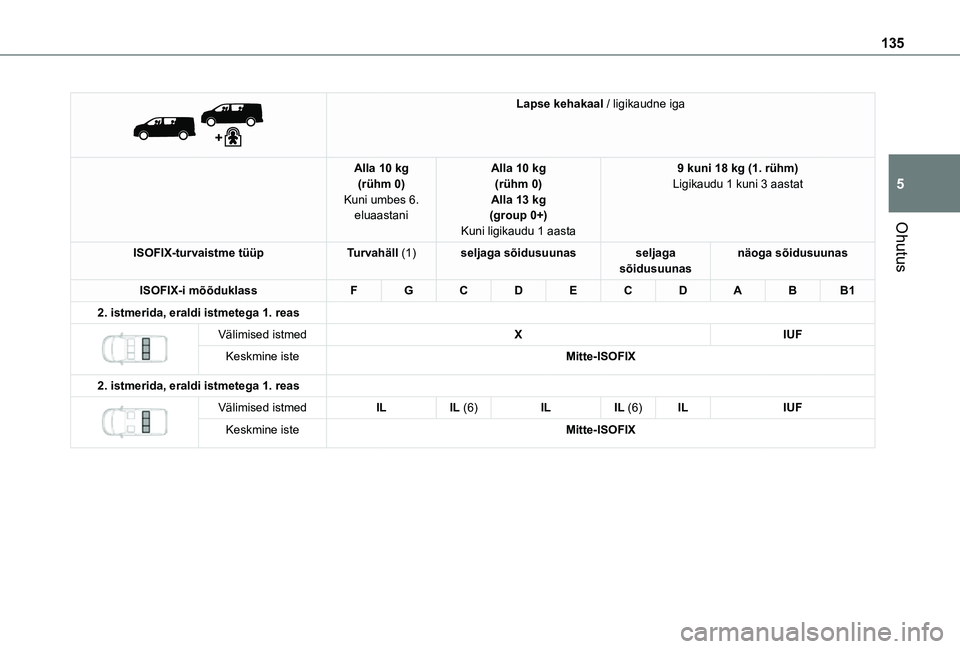

Lapse kehakaal / ligikaudne iga
Alla 10 kg(rühm 0)Kuni umbes 6. eluaastani
Alla 10 kg(rühm 0)Alla 13 kg(group 0+)Kuni ligikaudu 1 aasta
9 kuni 18 kg (1. rühm)Ligikaudu 1 kuni 3 aastat
ISOFIX-turvaistme tüüpTurvahäll (1)seljaga sõidusuunasseljaga sõidusuunasnäoga sõidusuunas
ISOFIX-i mõõduklassFGCDECDABB1
2. istmerida, eraldi istmetega 1. reas

Välimised istmedXIUF
Keskmine isteMitte-ISOFIX
2. istmerida, eraldi istmetega 1. reas

Välimised istmedILIL (6)ILIL (6)ILIUF
Keskmine isteMitte-ISOFIX
