TOYOTA PROACE 2021 Manuale duso (in Italian)

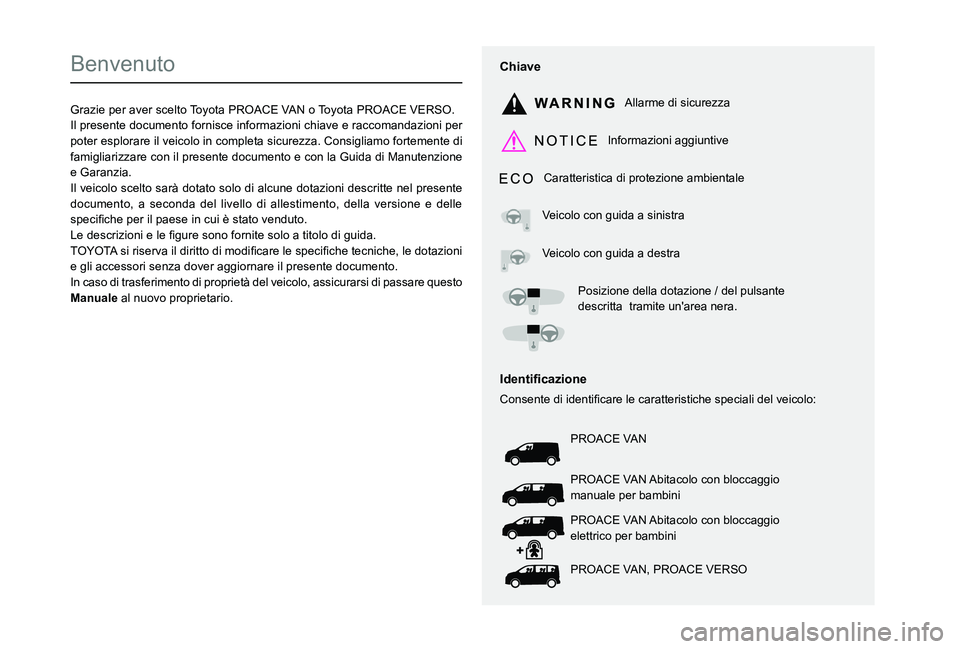

Benvenuto
Grazie per aver scelto Toyota PROACE VAN o Toyota PROACE VERSO.Il presente documento fornisce informazioni chiave e raccomandazioni per poter esplorare il veicolo in completa sicurezza. Consigliamo fortemente di famigliarizzare con il presente documento e con la Guida di Manutenzione e Garanzia.Il veicolo scelto sarà dotato solo di alcune dotazioni descritte nel presente documento, a seconda del livello di allestimento, della versione e delle\
0056005300480046002F00480003
0037e gli accessori senza dover aggiornare il presente documento.In caso di trasferimento di proprietà del veicolo, assicurarsi di pas\
sare questo Man al nuovo proprietario.
Chiave
Allarme di sicurezza
Informazioni aggiuntive
Caratteristica di protezione ambientale
Veicolo con guida a sinistra
Veicolo con guida a destra
Posizione della dotazione / del pulsante descritta tramite un'area nera.
002C0047004800510057004C00BF00460044005D004C005200510048
0026005200510056004800510057004800030047004C0003004C0047004800510057004C00BF00460044005500480003004F0048000300460044005500440057005700480055004C00560057004C0046004B004800030056005300480046004C0044004F004C000300470048004F000300590048004C00460052004F0052001D
PROACE VAN
PROACE VAN Abitacolo con bloccaggio manuale per bambini
PROACE VAN Abitacolo con bloccaggio elettrico per bambini
PROACE VAN, PROACE VERSO

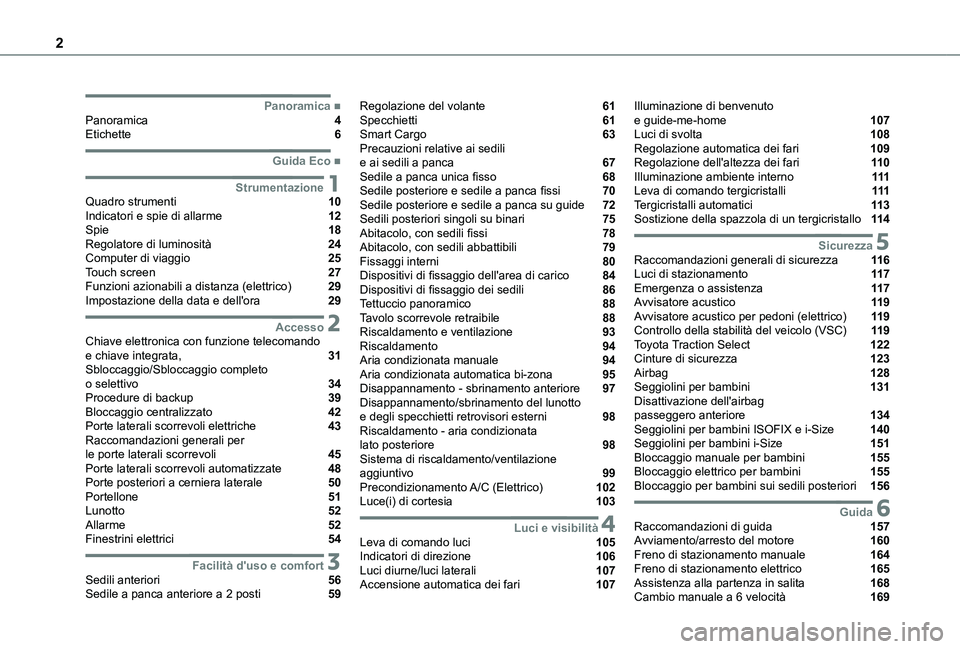

2



 ■PanoramicaPanoramica 4Etichette 6
 ■Guida Eco
1StrumentazioneQuadro strumenti 10Indicatori e spie di allarme 12Spie 18Regolatore di luminosità 24Computer di viaggio 25Touch screen 27Funzioni azionabili a distanza (elettrico) 29Impostazione della data e dell'ora 29
2AccessoChiave elettronica con funzione telecomando e chiave integrata, 31Sbloccaggio/Sbloccaggio completo o selettivo 34Procedure di backup 39Bloccaggio centralizzato 42Porte laterali scorrevoli elettriche 43Raccomandazioni generali per le porte laterali scorrevoli 45Porte laterali scorrevoli automatizzate 48Porte posteriori a cerniera laterale 50Portellone 51Lunotto 52Allarme 52Finestrini elettrici 54
3Facilità d'uso e comfortSedili anteriori 56Sedile a panca anteriore a 2 posti 59
Regolazione del volante 61Specchietti 61Smart Cargo 63Precauzioni relative ai sedili e ai sedili a panca 67Sedile a panca unica fisso 68Sedile posteriore e sedile a panca fissi 70Sedile posteriore e sedile a panca su guide 72Sedili posteriori singoli su binari 75Abitacolo, con sedili fissi 78Abitacolo, con sedili abbattibili 79Fissaggi interni 80Dispositivi di fissaggio dell'area di carico 84Dispositivi di fissaggio dei sedili 86Tettuccio panoramico 88Tavolo scorrevole retraibile 88Riscaldamento e ventilazione 93Riscaldamento 94Aria condizionata manuale 94Aria condizionata automatica bi-zona 95Disappannamento - sbrinamento anteriore 97Disappannamento/sbrinamento del lunotto e degli specchietti retrovisori esterni 98Riscaldamento - aria condizionata lato posteriore 98Sistema di riscaldamento/ventilazione aggiuntivo 99Precondizionamento A/C (Elettrico) 102Luce(i) di cortesia 103
4Luci e visibilitàLeva di comando luci 105Indicatori di direzione 106Luci diurne/luci laterali 107Accensione automatica dei fari 107
Illuminazione di benvenuto e guide-me-home 107Luci di svolta 108Regolazione automatica dei fari 109Regolazione dell'altezza dei fari 11 0Illuminazione ambiente interno 111Leva di comando tergicristalli 111Tergicristalli automatici 11 3Sostizione della spazzola di un tergicristallo 11 4
5SicurezzaRaccomandazioni generali di sicurezza 11 6Luci di stazionamento 11 7Emergenza o assistenza 11 7Avvisatore acustico 11 9Avvisatore acustico per pedoni (elettrico) 11 9Controllo della stabilità del veicolo (VSC) 11 9Toyota Traction Select 122Cinture di sicurezza 123Airbag 128Seggiolini per bambini 131Disattivazione dell'airbag passeggero anteriore 134Seggiolini per bambini ISOFIX e i-Size 140Seggiolini per bambini i-Size 151Bloccaggio manuale per bambini 155Bloccaggio elettrico per bambini 155Bloccaggio per bambini sui sedili posteriori 156
6GuidaRaccomandazioni di guida 157Avviamento/arresto del motore 160Freno di stazionamento manuale 164Freno di stazionamento elettrico 165Assistenza alla partenza in salita 168Cambio manuale a 6 velocità 169

3

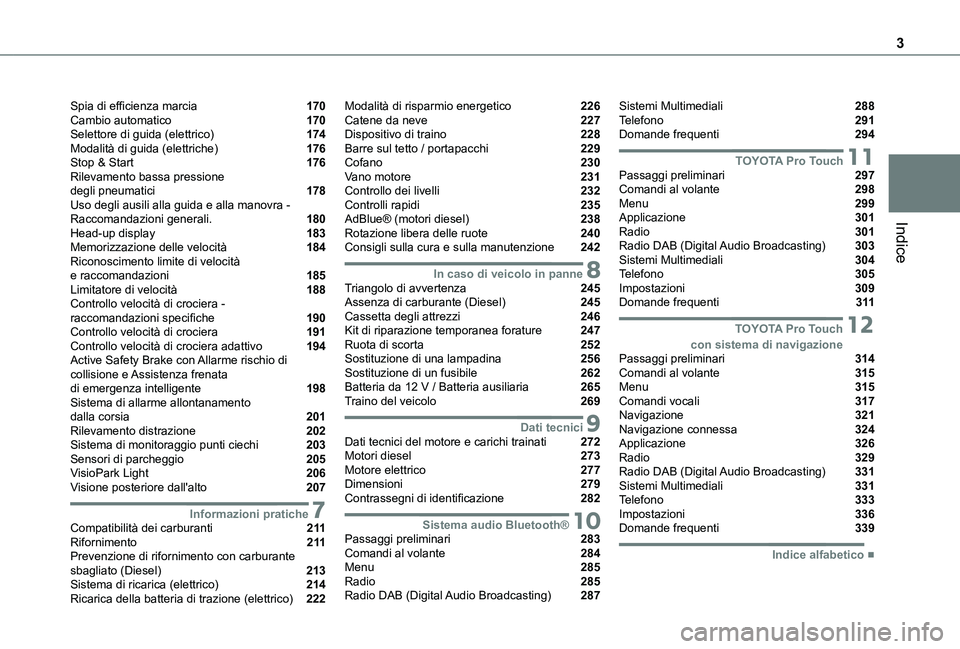

Indice
Spia di efficienza marcia 170Cambio automatico 170Selettore di guida (elettrico) 174Modalità di guida (elettriche) 176Stop & Start 176Rilevamento bassa pressione degli pneumatici 178Uso degli ausili alla guida e alla manovra - Raccomandazioni generali. 180Head-up display 183Memorizzazione delle velocità 184Riconoscimento limite di velocità e raccomandazioni 185Limitatore di velocità 188Controllo velocità di crociera - raccomandazioni specifiche 190Controllo velocità di crociera 191Controllo velocità di crociera adattivo 194Active Safety Brake con Allarme rischio di collisione e Assistenza frenata di emergenza intelligente 198Sistema di allarme allontanamento dalla corsia 201Rilevamento distrazione 202Sistema di monitoraggio punti ciechi 203Sensori di parcheggio 205VisioPark Light 206Visione posteriore dall'alto 207
7Informazioni praticheCompatibilità dei carburanti 2 11Rifornimento 2 11Prevenzione di rifornimento con carburante sbagliato (Diesel) 213Sistema di ricarica (elettrico) 214Ricarica della batteria di trazione (elettrico) 222
Modalità di risparmio energetico 226Catene da neve 227Dispositivo di traino 228Barre sul tetto / portapacchi 229Cofano 230Vano motore 231Controllo dei livelli 232Controlli rapidi 235AdBlue® (motori diesel) 238Rotazione libera delle ruote 240Consigli sulla cura e sulla manutenzione 242
8In caso di veicolo in panneTriangolo di avvertenza 245Assenza di carburante (Diesel) 245Cassetta degli attrezzi 246Kit di riparazione temporanea forature 247Ruota di scorta 252Sostituzione di una lampadina 256Sostituzione di un fusibile 262Batteria da 12 V / Batteria ausiliaria 265Traino del veicolo 269
9Dati tecniciDati tecnici del motore e carichi trainati 272Motori diesel 273Motore elettrico 277Dimensioni 279Contrassegni di identificazione 282
10Sistema audio Bluetooth®Passaggi preliminari 283Comandi al volante 284Menu 285Radio 285Radio DAB (Digital Audio Broadcasting) 287
Sistemi Multimediali 288Telefono 291Domande frequenti 294
11TOYOTA Pro TouchPassaggi preliminari 297Comandi al volante 298Menu 299Applicazione 301Radio 301Radio DAB (Digital Audio Broadcasting) 303Sistemi Multimediali 304Telefono 305Impostazioni 309Domande frequenti 3 11
12TOYOTA Pro Touch con sistema di navigazionePassaggi preliminari 314Comandi al volante 315Menu 315Comandi vocali 317Navigazione 321Navigazione connessa 324Applicazione 326Radio 329Radio DAB (Digital Audio Broadcasting) 331Sistemi Multimediali 331Telefono 333Impostazioni 336Domande frequenti 339
 ■Indice alfabetico

4

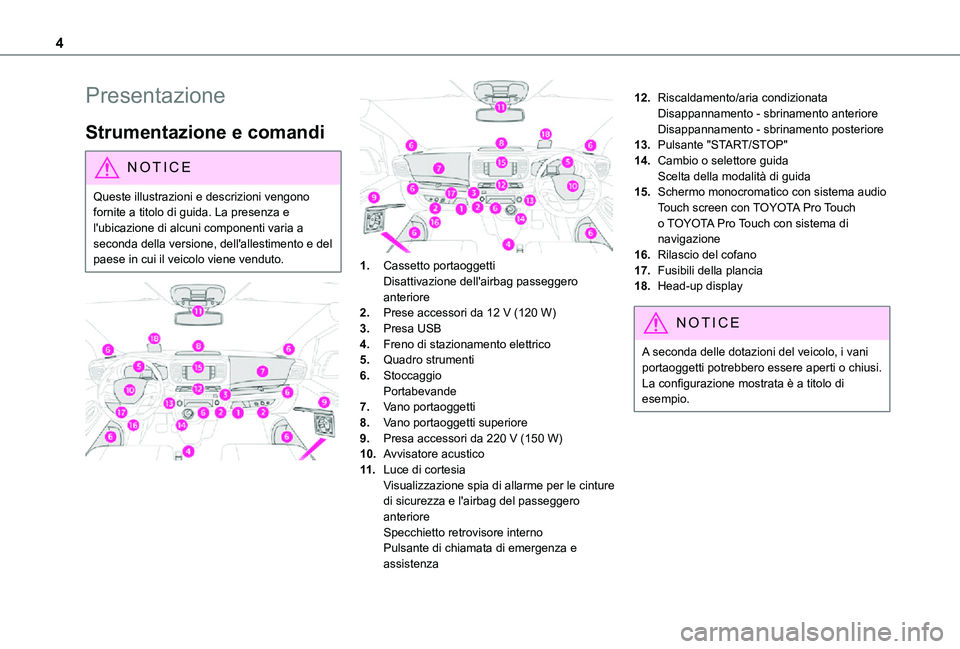

Presentazione
Strumentazione e comandi
NOTIC E
Queste illustrazioni e descrizioni vengono fornite a titolo di guida. La presenza e l'ubicazione di alcuni componenti varia a
seconda della versione, dell'allestimento e del paese in cui il veicolo viene venduto.



1.Cassetto portaoggettiDisattivazione dell'airbag passeggero anteriore
2.Prese accessori da 12 V (120 W)
3.Presa USB
4.Freno di stazionamento elettrico
5.Quadro strumenti
6.StoccaggioPortabevande
7.Vano portaoggetti
8.Vano portaoggetti superiore
9.Presa accessori da 220 V (150 W)
10.Avvisatore acustico
11 .Luce di cortesiaVisualizzazione spia di allarme per le cinture di sicurezza e l'airbag del passeggero anterioreSpecchietto retrovisore internoPulsante di chiamata di emergenza e assistenza
12.Riscaldamento/aria condizionataDisappannamento - sbrinamento anterioreDisappannamento - sbrinamento posteriore
13.Pulsante "START/STOP"
14.Cambio o selettore guidaScelta della modalità di guida
15.Schermo monocromatico con sistema audioTouch screen con TOYOTA Pro Touch o TOYOTA Pro Touch con sistema di navigazione
16.Rilascio del cofano
17.Fusibili della plancia
18.Head-up display
NOTIC E
A seconda delle dotazioni del veicolo, i vani portaoggetti potrebbero essere aperti o chiusi. La configurazione mostrata è a titolo di esempio.

5

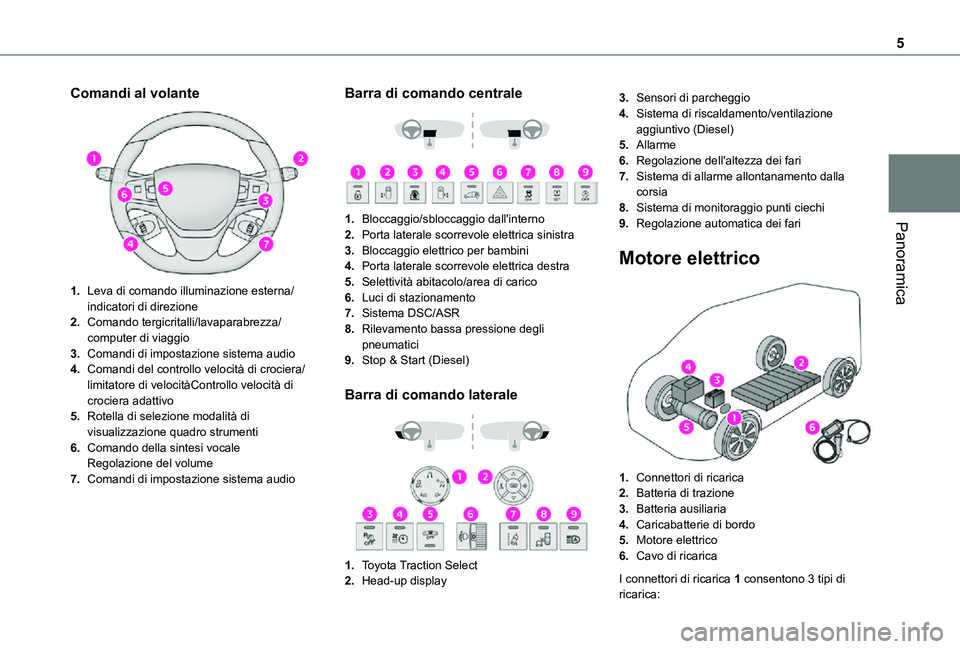

Panoramica
Comandi al volante

1.Leva di comando illuminazione esterna/indicatori di direzione
2.Comando tergicritalli/lavaparabrezza/computer di viaggio
3.Comandi di impostazione sistema audio
4.Comandi del controllo velocità di crociera/limitatore di velocitàControllo velocità di crociera adattivo
5.Rotella di selezione modalità di visualizzazione quadro strumenti
6.Comando della sintesi vocaleRegolazione del volume
7.Comandi di impostazione sistema audio
Barra di comando centrale


1.Bloccaggio/sbloccaggio dall'interno
2.Porta laterale scorrevole elettrica sinistra
3.Bloccaggio elettrico per bambini
4.Porta laterale scorrevole elettrica destra
5.Selettività abitacolo/area di carico
6.Luci di stazionamento
7.Sistema DSC/ASR
8.Rilevamento bassa pressione degli pneumatici
9.Stop & Start (Diesel)
Barra di comando laterale


1.Toyota Traction Select
2.Head-up display
3.Sensori di parcheggio
4.Sistema di riscaldamento/ventilazione aggiuntivo (Diesel)
5.Allarme
6.Regolazione dell'altezza dei fari
7.Sistema di allarme allontanamento dalla corsia
8.Sistema di monitoraggio punti ciechi
9.Regolazione automatica dei fari
Motore elettrico

1.Connettori di ricarica
2.Batteria di trazione
3.Batteria ausiliaria
4.Caricabatterie di bordo
5.Motore elettrico
6.Cavo di ricarica
I connettori di ricarica 1 consentono 3 tipi di ricarica:

6

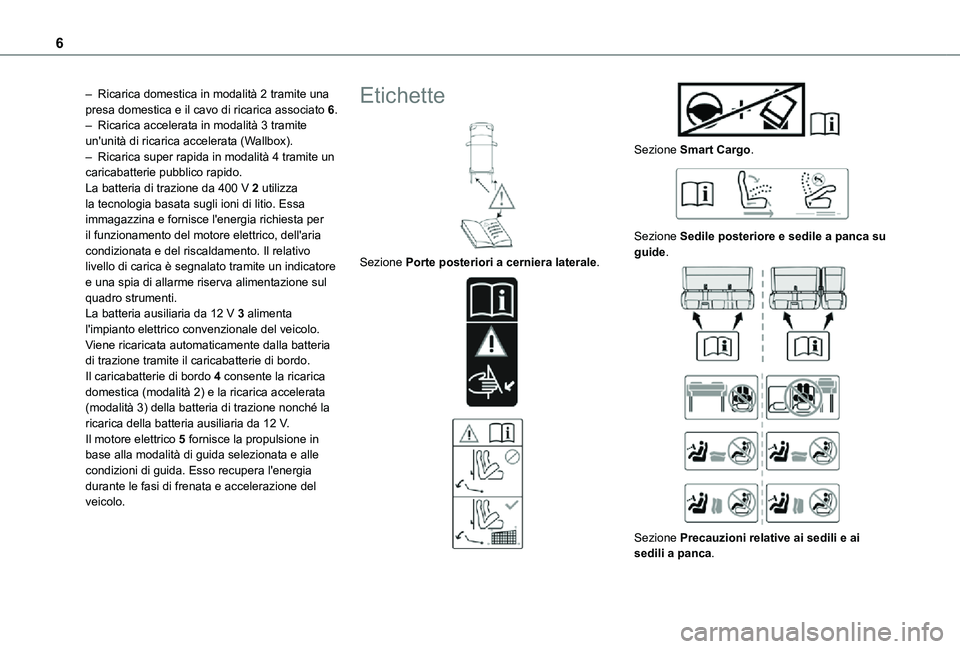

– Ricarica domestica in modalità 2 tramite una presa domestica e il cavo di ricarica associato 6.– Ricarica accelerata in modalità 3 tramite un'unità di ricarica accelerata (Wallbox).– Ricarica super rapida in modalità 4 tramite un caricabatterie pubblico rapido.La batteria di trazione da 400 V 2 utilizza la tecnologia basata sugli ioni di litio. Essa immagazzina e fornisce l'energia richiesta per il funzionamento del motore elettrico, dell'aria condizionata e del riscaldamento. Il relativo livello di carica è segnalato tramite un indicatore e una spia di allarme riserva alimentazione sul quadro strumenti.La batteria ausiliaria da 12 V 3 alimenta l'impianto elettrico convenzionale del veicolo. Viene ricaricata automaticamente dalla batteria di trazione tramite il caricabatterie di bordo.Il caricabatterie di bordo 4 consente la ricarica domestica (modalità 2) e la ricarica accelerata (modalità 3) della batteria di trazione nonché la ricarica della batteria ausiliaria da 12 V.Il motore elettrico 5 fornisce la propulsione in
base alla modalità di guida selezionata e alle condizioni di guida. Esso recupera l'energia durante le fasi di frenata e accelerazione del veicolo.
Etichette

Sezione Porte posteriori a cerniera laterale.



Sezione Smart Cargo.

Sezione Sedile posteriore e sedile a panca su guide.


Sezione Precauzioni relative ai sedili e ai
sedili a panca.

7
Panoramica

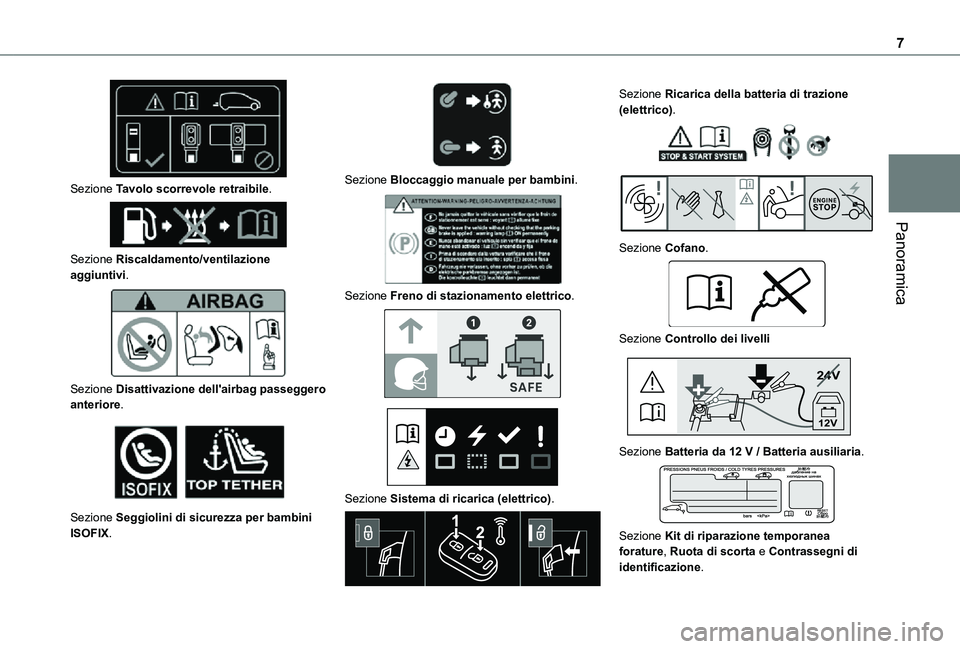

Sezione Tavolo scorrevole retraibile.

Sezione Riscaldamento/ventilazione aggiuntivi.

Sezione Disattivazione dell'airbag passeggero anteriore.

Sezione Seggiolini di sicurezza per bambini ISOFIX.

Sezione Bloccaggio manuale per bambini.

Sezione Freno di stazionamento elettrico.


Sezione Sistema di ricarica (elettrico).

Sezione Ricarica della batteria di trazione (elettrico).


Sezione Cofano.

Sezione Controllo dei livelli
24V
12V
Sezione Batteria da 12 V / Batteria ausiliaria.

Sezione Kit di riparazione temporanea forature, Ruota di scorta e Contrassegni di identificazione.

8

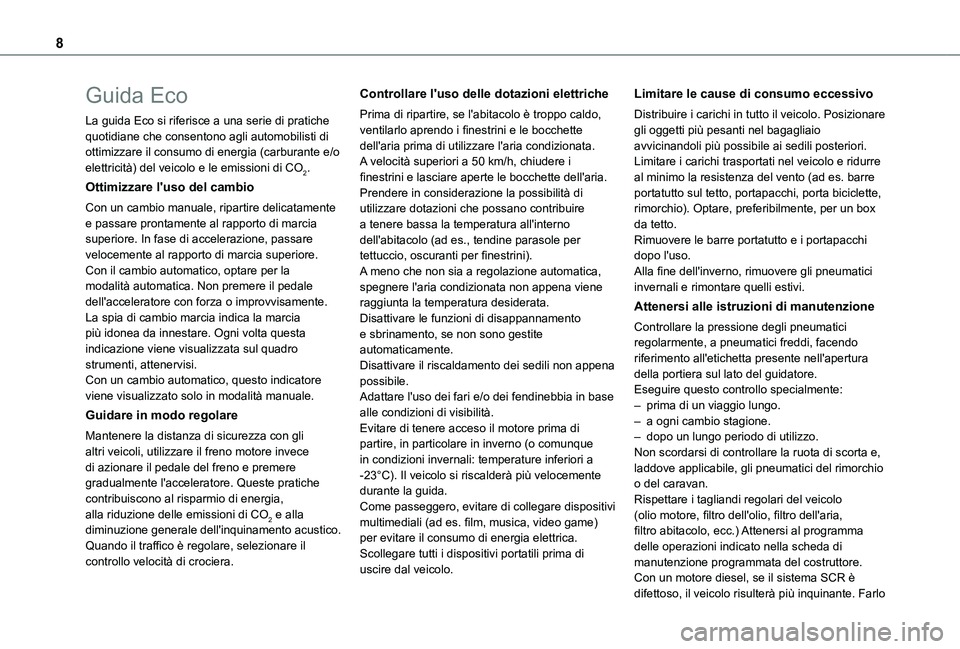

Guida Eco
La guida Eco si riferisce a una serie di pratiche quotidiane che consentono agli automobilisti di ottimizzare il consumo di energia (carburante e/o elettricità) del veicolo e le emissioni di CO2.
Ottimizzare l'uso del cambio
Con un cambio manuale, ripartire delicatamente e passare prontamente al rapporto di marcia superiore. In fase di accelerazione, passare velocemente al rapporto di marcia superiore.Con il cambio automatico, optare per la modalità automatica. Non premere il pedale dell'acceleratore con forza o improvvisamente.La spia di cambio marcia indica la marcia più idonea da innestare. Ogni volta questa indicazione viene visualizzata sul quadro strumenti, attenervisi.Con un cambio automatico, questo indicatore viene visualizzato solo in modalità manuale.
Guidare in modo regolare
Mantenere la distanza di sicurezza con gli
altri veicoli, utilizzare il freno motore invece di azionare il pedale del freno e premere gradualmente l'acceleratore. Queste pratiche contribuiscono al risparmio di energia, alla riduzione delle emissioni di CO2 e alla diminuzione generale dell'inquinamento acustico.Quando il traffico è regolare, selezionare il controllo velocità di crociera.
Controllare l'uso delle dotazioni elettriche
Prima di ripartire, se l'abitacolo è troppo caldo, ventilarlo aprendo i finestrini e le bocchette dell'aria prima di utilizzare l'aria condizionata.A velocità superiori a 50 km/h, chiudere i finestrini e lasciare aperte le bocchette dell'aria.Prendere in considerazione la possibilità di utilizzare dotazioni che possano contribuire a tenere bassa la temperatura all'interno dell'abitacolo (ad es., tendine parasole per tettuccio, oscuranti per finestrini).A meno che non sia a regolazione automatica, spegnere l'aria condizionata non appena viene raggiunta la temperatura desiderata.Disattivare le funzioni di disappannamento e sbrinamento, se non sono gestite automaticamente.Disattivare il riscaldamento dei sedili non appena possibile.Adattare l'uso dei fari e/o dei fendinebbia in base alle condizioni di visibilità.Evitare di tenere acceso il motore prima di partire, in particolare in inverno (o comunque
in condizioni invernali: temperature inferiori a -23°C). Il veicolo si riscalderà più velocemente durante la guida.Come passeggero, evitare di collegare dispositivi multimediali (ad es. film, musica, video game) per evitare il consumo di energia elettrica.Scollegare tutti i dispositivi portatili prima di uscire dal veicolo.
Limitare le cause di consumo eccessivo
Distribuire i carichi in tutto il veicolo. Posizionare gli oggetti più pesanti nel bagagliaio avvicinandoli più possibile ai sedili posteriori.Limitare i carichi trasportati nel veicolo e ridurre al minimo la resistenza del vento (ad es. barre portatutto sul tetto, portapacchi, porta biciclette, rimorchio). Optare, preferibilmente, per un box da tetto.Rimuovere le barre portatutto e i portapacchi dopo l'uso.Alla fine dell'inverno, rimuovere gli pneumatici invernali e rimontare quelli estivi.
Attenersi alle istruzioni di manutenzione
Controllare la pressione degli pneumatici regolarmente, a pneumatici freddi, facendo riferimento all'etichetta presente nell'apertura della portiera sul lato del guidatore.Eseguire questo controllo specialmente:– prima di un viaggio lungo.– a ogni cambio stagione.– dopo un lungo periodo di utilizzo.
Non scordarsi di controllare la ruota di scorta e, laddove applicabile, gli pneumatici del rimorchio o del caravan.Rispettare i tagliandi regolari del veicolo (olio motore, filtro dell'olio, filtro dell'aria, filtro abitacolo, ecc.) Attenersi al programma delle operazioni indicato nella scheda di manutenzione programmata del costruttore.Con un motore diesel, se il sistema SCR è difettoso, il veicolo risulterà più inquinante. Farlo

9
Guida Eco

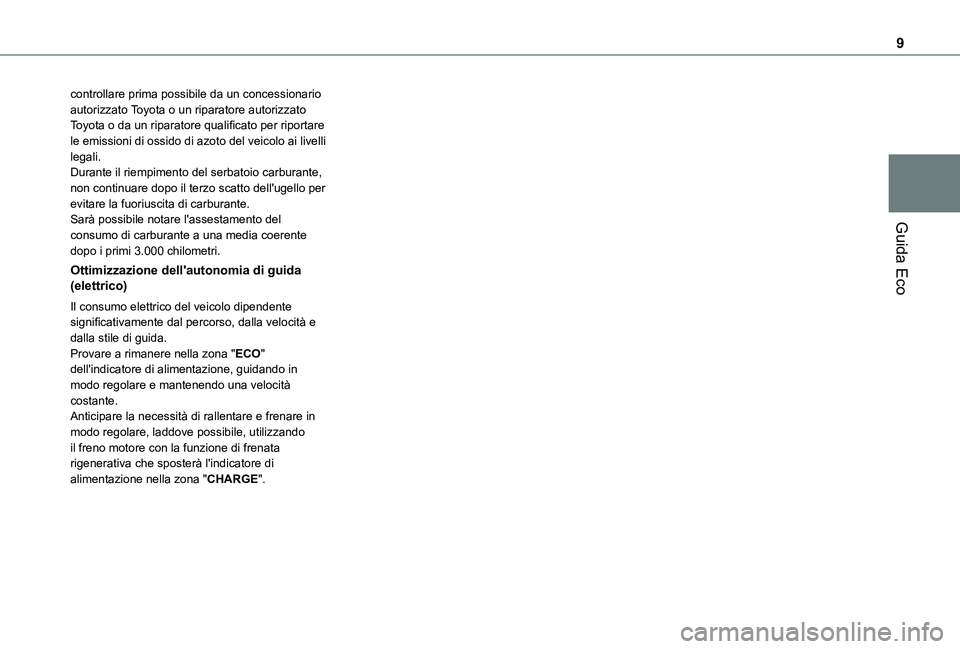

controllare prima possibile da un concessionario autorizzato Toyota o un riparatore autorizzato Toyota o da un riparatore qualificato per riportare le emissioni di ossido di azoto del veicolo ai livelli legali.Durante il riempimento del serbatoio carburante, non continuare dopo il terzo scatto dell'ugello per evitare la fuoriuscita di carburante.Sarà possibile notare l'assestamento del consumo di carburante a una media coerente dopo i primi 3.000 chilometri.
Ottimizzazione dell'autonomia di guida (elettrico)
Il consumo elettrico del veicolo dipendente significativamente dal percorso, dalla velocità e dalla stile di guida.Provare a rimanere nella zona "ECO" dell'indicatore di alimentazione, guidando in modo regolare e mantenendo una velocità costante.Anticipare la necessità di rallentare e frenare in modo regolare, laddove possibile, utilizzando
il freno motore con la funzione di frenata rigenerativa che sposterà l'indicatore di alimentazione nella zona "CHARGE".

10

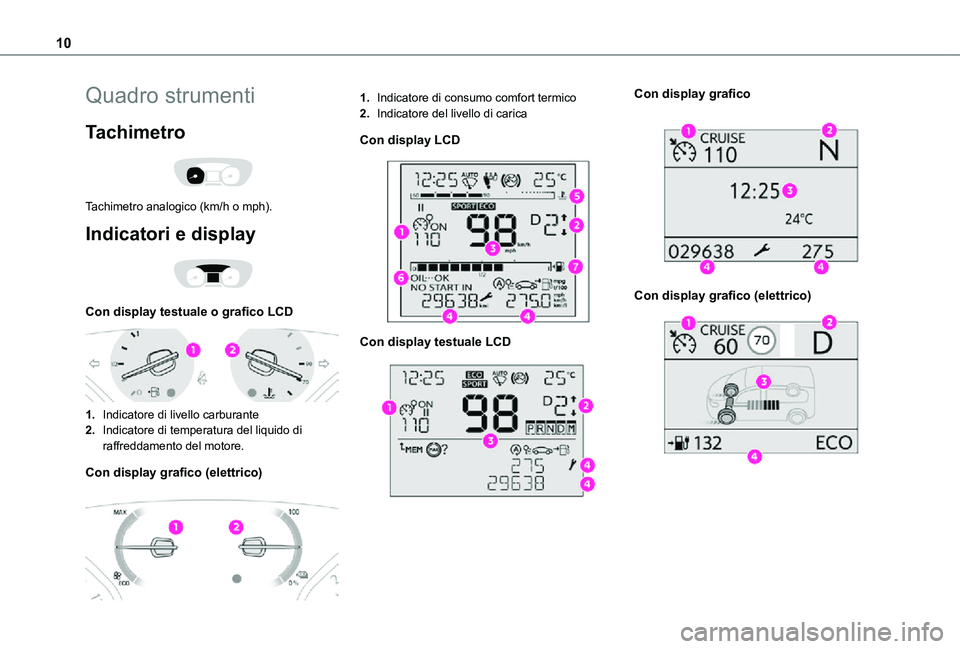

Quadro strumenti
Tachimetro

Tachimetro analogico (km/h o mph).
Indicatori e display

Con display testuale o grafico LCD

1.Indicatore di livello carburante
2.Indicatore di temperatura del liquido di raffreddamento del motore.
Con display grafico (elettrico)

1.Indicatore di consumo comfort termico
2.Indicatore del livello di carica
Con display LCD

Con display testuale LCD

Con display grafico

Con display grafico (elettrico)
