TOYOTA PROACE 2021 Kezelési útmutató (in Hungarian)

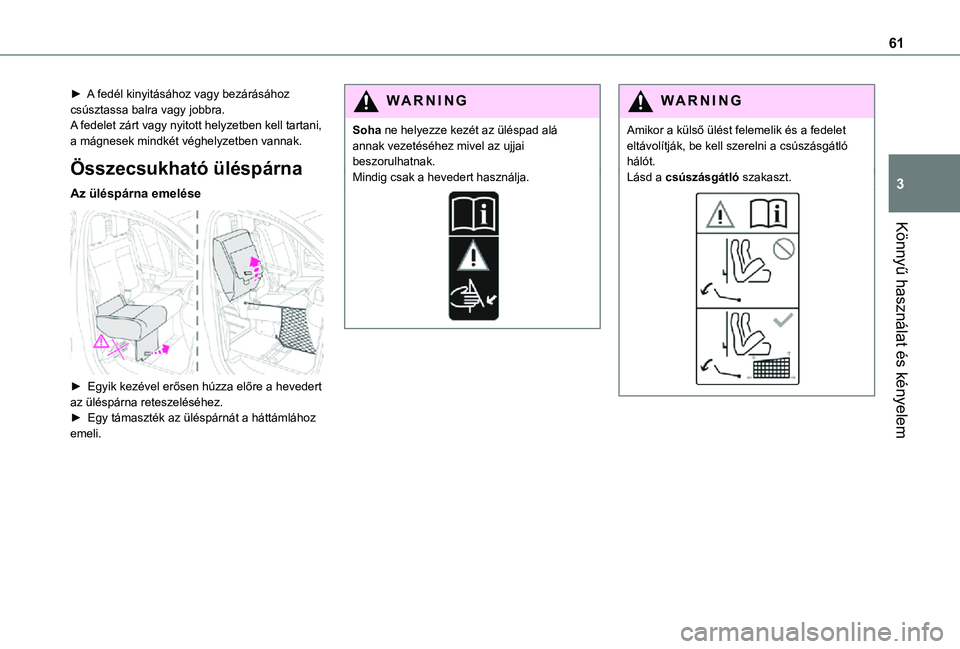

61
Könnyű használat és kényelem
3
► A fedél kinyitásához vagy bezárásához csúsztassa balra vagy jobbra.A fedelet zárt vagy nyitott helyzetben kell tartani, a mágnesek mindkét véghelyzetben vannak.
Összecsukható üléspárna
Az üléspárna emelése

► Egyik kezével erősen húzza előre a hevedert az üléspárna reteszeléséhez. ► Egy támaszték az üléspárnát a háttámlához emeli.
WARNI NG
Soha ne helyezze kezét az üléspad alá annak vezetéséhez mivel az ujjai beszorulhatnak.Mindig csak a hevedert használja.
WARNI NG
Amikor a külső ülést felemelik és a fedelet eltávolítják, be kell szerelni a csúszásgátló hálót.Lásd a csúszásgátló szakaszt.

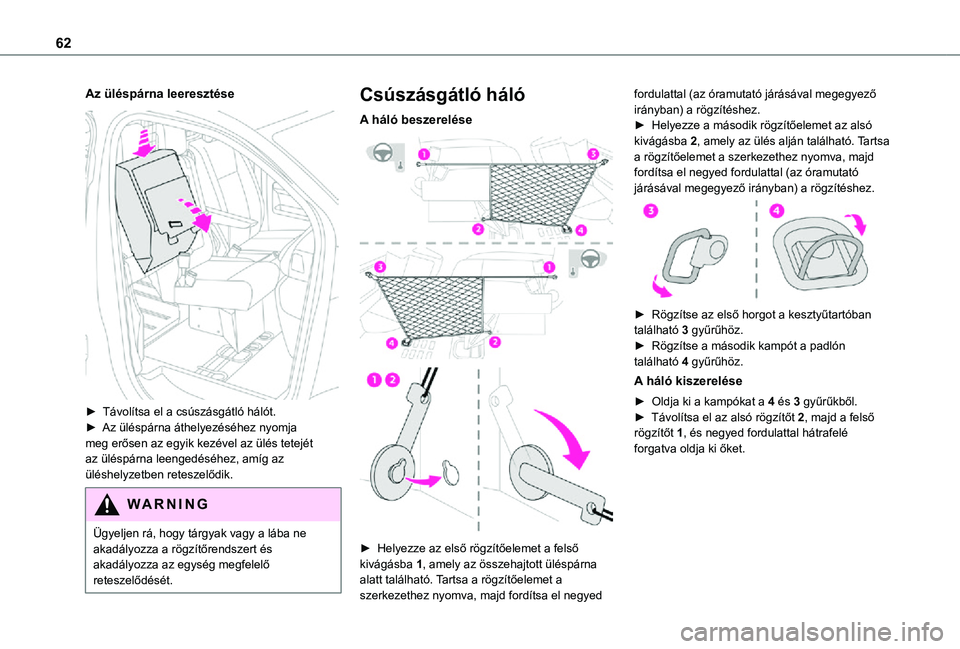

62
Az üléspárna leeresztése

► Távolítsa el a csúszásgátló hálót.► Az üléspárna áthelyezéséhez nyomja meg erősen az egyik kezével az ülés tetejét az üléspárna leengedéséhez, amíg az üléshelyzetben reteszelődik.
WARNI NG
Ügyeljen rá, hogy tárgyak vagy a lába ne akadályozza a rögzítőrendszert és akadályozza az egység megfelelő reteszelődését.
Csúszásgátló háló
A háló beszerelése


► Helyezze az első rögzítőelemet a felső kivágásba 1, amely az összehajtott üléspárna alatt található. Tartsa a rögzítőelemet a szerkezethez nyomva, majd fordítsa el negyed
fordulattal (az óramutató járásával megegyező irányban) a rögzítéshez.► Helyezze a második rögzítőelemet az alsó kivágásba 2, amely az ülés alján található. Tartsa a rögzítőelemet a szerkezethez nyomva, majd fordítsa el negyed fordulattal (az óramutató járásával megegyező irányban) a rögzítéshez.

► Rögzítse az első horgot a kesztyűtartóban található 3 gyűrűhöz.► Rögzítse a második kampót a padlón található 4 gyűrűhöz.
A háló kiszerelése
► Oldja ki a kampókat a 4 és 3 gyűrűkből.► Távolítsa el az alsó rögzítőt 2, majd a felső rögzítőt 1, és negyed fordulattal hátrafelé forgatva oldja ki őket.

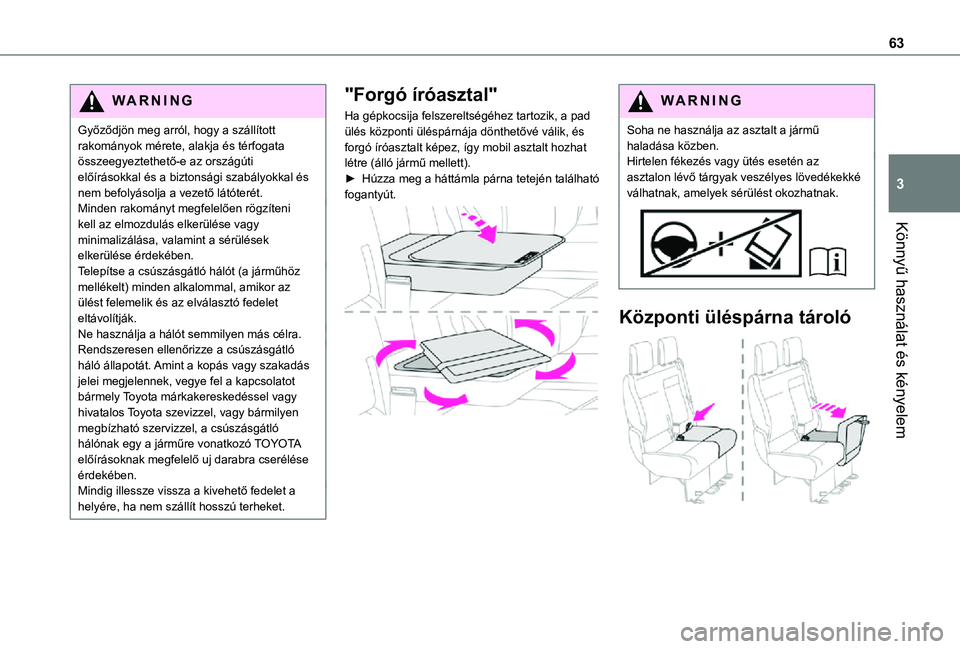

63
Könnyű használat és kényelem
3
WARNI NG
Győződjön meg arról, hogy a szállított rakományok mérete, alakja és térfogata összeegyeztethető-e az országúti előírásokkal és a biztonsági szabályokkal és nem befolyásolja a vezető látóterét.Minden rakományt megfelelően rögzíteni kell az elmozdulás elkerülése vagy minimalizálása, valamint a sérülések elkerülése érdekében.Telepítse a csúszásgátló hálót (a járműhöz mellékelt) minden alkalommal, amikor az ülést felemelik és az elválasztó fedelet eltávolítják.Ne használja a hálót semmilyen más célra.Rendszeresen ellenőrizze a csúszásgátló háló állapotát. Amint a kopás vagy szakadás jelei megjelennek, vegye fel a kapcsolatot bármely Toyota márkakereskedéssel vagy hivatalos Toyota szevizzel, vagy bármilyen megbízható szervizzel, a csúszásgátló hálónak egy a járműre vonatkozó TOYOTA
előírásoknak megfelelő uj darabra cserélése érdekében.Mindig illessze vissza a kivehető fedelet a helyére, ha nem szállít hosszú terheket.
"Forgó íróasztal"
Ha gépkocsija felszereltségéhez tartozik, a pad ülés központi üléspárnája dönthetővé válik, és forgó íróasztalt képez, így mobil asztalt hozhat létre (álló jármű mellett).► Húzza meg a háttámla párna tetején található fogantyút.

WARNI NG
Soha ne használja az asztalt a jármű haladása közben.Hirtelen fékezés vagy ütés esetén az asztalon lévő tárgyak veszélyes lövedékekké válhatnak, amelyek sérülést okozhatnak.
Központi üléspárna tároló

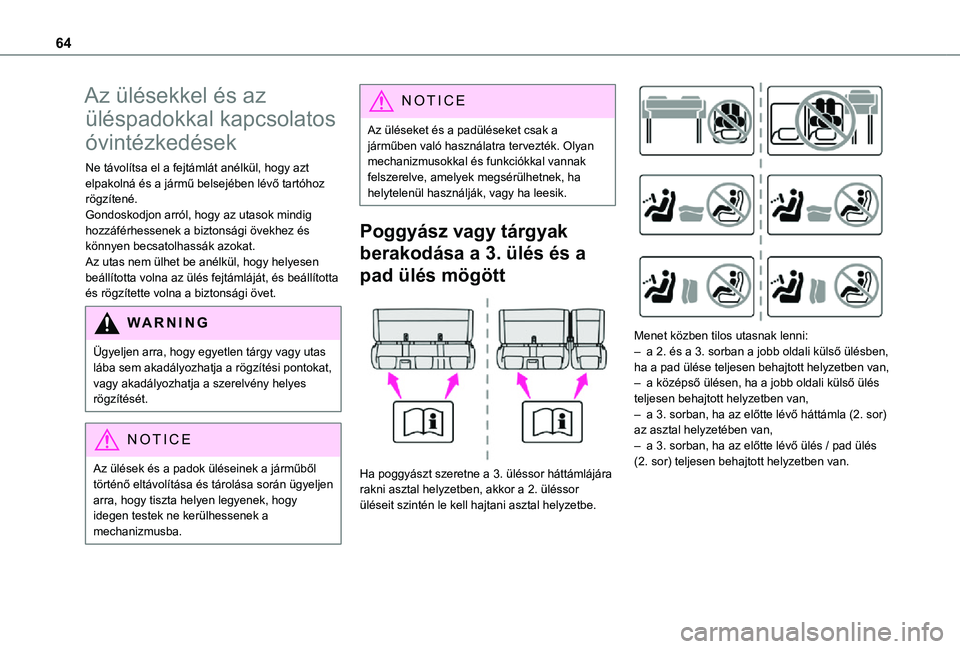

64
Az ülésekkel és az
üléspadokkal kapcsolatos
óvintézkedések
Ne távolítsa el a fejtámlát anélkül, hogy azt elpakolná és a jármű belsejében lévő tartóhoz rögzítené.Gondoskodjon arról, hogy az utasok mindig hozzáférhessenek a biztonsági övekhez és könnyen becsatolhassák azokat.Az utas nem ülhet be anélkül, hogy helyesen beállította volna az ülés fejtámláját, és beállította és rögzítette volna a biztonsági övet.
WARNI NG
Ügyeljen arra, hogy egyetlen tárgy vagy utas lába sem akadályozhatja a rögzítési pontokat, vagy akadályozhatja a szerelvény helyes rögzítését.
NOTIC E
Az ülések és a padok üléseinek a járműből történő eltávolítása és tárolása során ügyeljen arra, hogy tiszta helyen legyenek, hogy idegen testek ne kerülhessenek a mechanizmusba.
NOTIC E
Az üléseket és a padüléseket csak a járműben való használatra tervezték. Olyan mechanizmusokkal és funkciókkal vannak felszerelve, amelyek megsérülhetnek, ha helytelenül használják, vagy ha leesik.
Poggyász vagy tárgyak
berakodása a 3. ülés és a
pad ülés mögött

Ha poggyászt szeretne a 3. üléssor háttámlájára rakni asztal helyzetben, akkor a 2. üléssor üléseit szintén le kell hajtani asztal helyzetbe.

Menet közben tilos utasnak lenni:– a 2. és a 3. sorban a jobb oldali külső ülésben, ha a pad ülése teljesen behajtott helyzetben van,– a középső ülésen, ha a jobb oldali külső ülés teljesen behajtott helyzetben van,– a 3. sorban, ha az előtte lévő háttámla (2. sor) az asztal helyzetében van,– a 3. sorban, ha az előtte lévő ülés / pad ülés (2. sor) teljesen behajtott helyzetben van.

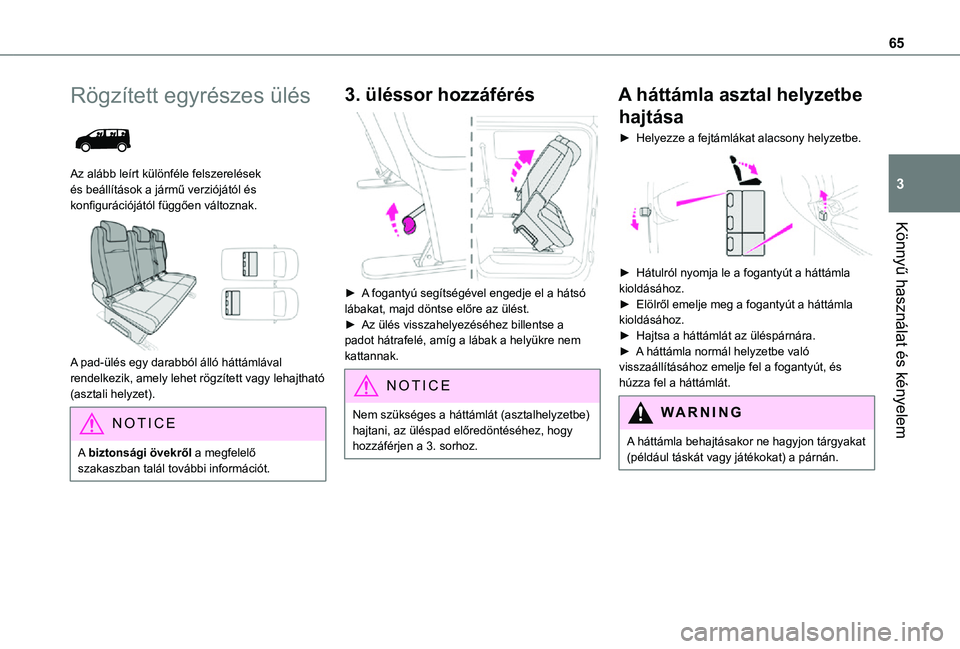

65
Könnyű használat és kényelem
3
Rögzített egyrészes ülés

Az alább leírt különféle felszerelések és beállítások a jármű verziójától és konfigurációjától függően változnak.

A pad-ülés egy darabból álló háttámlával rendelkezik, amely lehet rögzített vagy lehajtható (asztali helyzet).
NOTIC E
A biztonsági övekről a megfelelő szakaszban talál további információt.
3. üléssor hozzáférés

► A fogantyú segítségével engedje el a hátsó lábakat, majd döntse előre az ülést.► Az ülés visszahelyezéséhez billentse a padot hátrafelé, amíg a lábak a helyükre nem kattannak.
NOTIC E
Nem szükséges a háttámlát (asztalhelyzetbe) hajtani, az üléspad előredöntéséhez, hogy hozzáférjen a 3. sorhoz.
A háttámla asztal helyzetbe
hajtása
► Helyezze a fejtámlákat alacsony helyzetbe.

► Hátulról nyomja le a fogantyút a háttámla kioldásához.► Elölről emelje meg a fogantyút a háttámla kioldásához.► Hajtsa a háttámlát az üléspárnára.► A háttámla normál helyzetbe való visszaállításához emelje fel a fogantyút, és húzza fel a háttámlát.
WARNI NG
A háttámla behajtásakor ne hagyjon tárgyakat (például táskát vagy játékokat) a párnán.

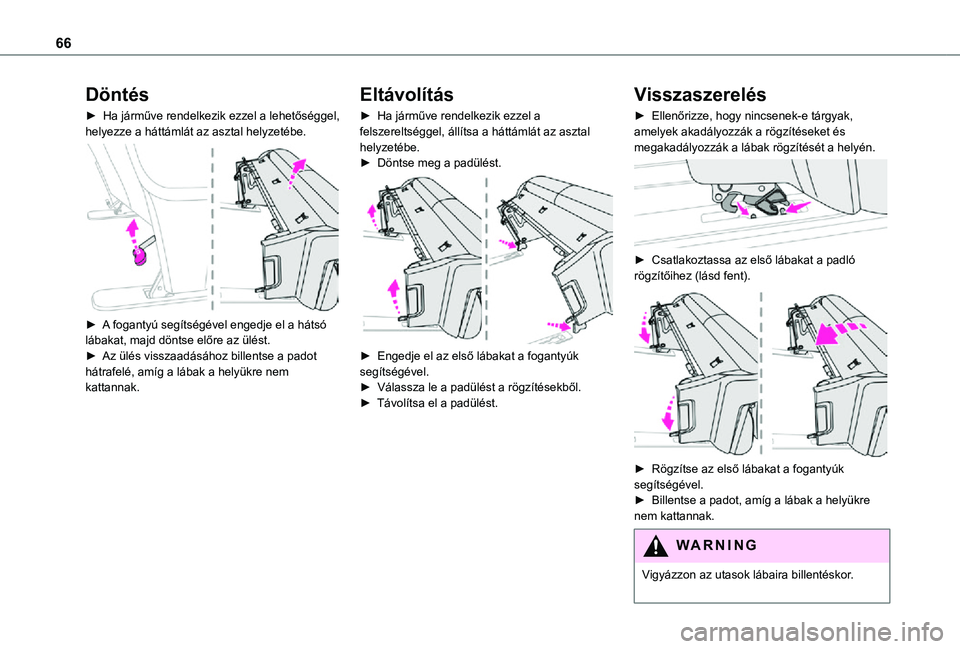

66
Döntés
► Ha járműve rendelkezik ezzel a lehetőséggel, helyezze a háttámlát az asztal helyzetébe.

► A fogantyú segítségével engedje el a hátsó lábakat, majd döntse előre az ülést.► Az ülés visszaadásához billentse a padot hátrafelé, amíg a lábak a helyükre nem kattannak.
Eltávolítás
► Ha járműve rendelkezik ezzel a felszereltséggel, állítsa a háttámlát az asztal helyzetébe.► Döntse meg a padülést.

► Engedje el az első lábakat a fogantyúk segítségével.► Válassza le a padülést a rögzítésekből.► Távolítsa el a padülést.
Visszaszerelés
► Ellenőrizze, hogy nincsenek-e tárgyak, amelyek akadályozzák a rögzítéseket és megakadályozzák a lábak rögzítését a helyén.

► Csatlakoztassa az első lábakat a padló rögzítőihez (lásd fent).

► Rögzítse az első lábakat a fogantyúk segítségével.► Billentse a padot, amíg a lábak a helyükre nem kattannak.
WARNI NG
Vigyázzon az utasok lábaira billentéskor.

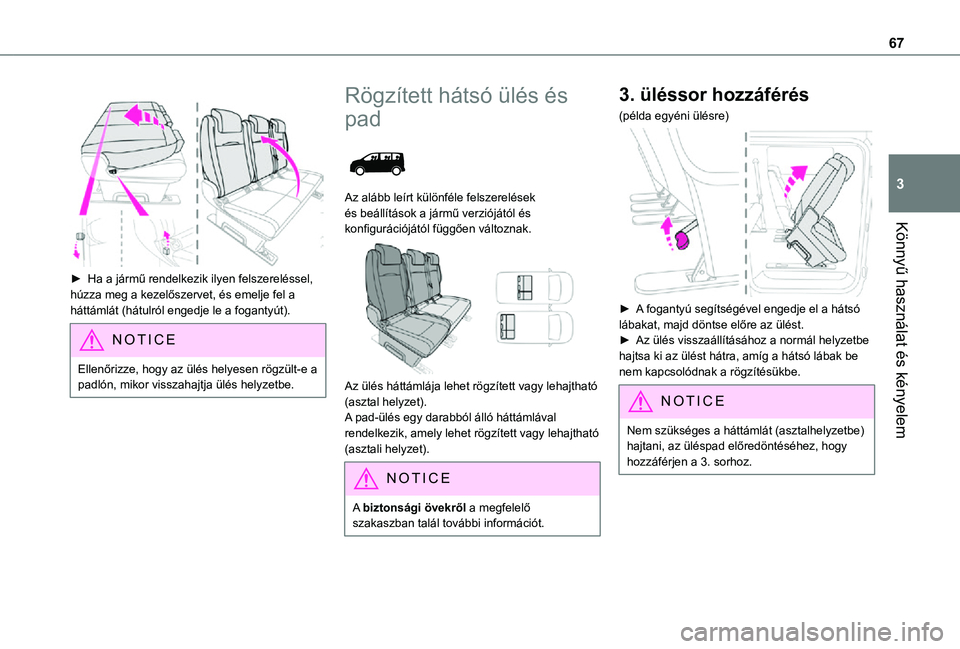

67
Könnyű használat és kényelem
3


► Ha a jármű rendelkezik ilyen felszereléssel, húzza meg a kezelőszervet, és emelje fel a háttámlát (hátulról engedje le a fogantyút).
NOTIC E
Ellenőrizze, hogy az ülés helyesen rögzült-e a padlón, mikor visszahajtja ülés helyzetbe.
Rögzített hátsó ülés és
pad

Az alább leírt különféle felszerelések és beállítások a jármű verziójától és konfigurációjától függően változnak.

Az ülés háttámlája lehet rögzített vagy lehajtható (asztal helyzet).A pad-ülés egy darabból álló háttámlával rendelkezik, amely lehet rögzített vagy lehajtható (asztali helyzet).
NOTIC E
A biztonsági övekről a megfelelő szakaszban talál további információt.
3. üléssor hozzáférés
(példa egyéni ülésre)

► A fogantyú segítségével engedje el a hátsó lábakat, majd döntse előre az ülést.► Az ülés visszaállításához a normál helyzetbe hajtsa ki az ülést hátra, amíg a hátsó lábak be nem kapcsolódnak a rögzítésükbe.
NOTIC E
Nem szükséges a háttámlát (asztalhelyzetbe) hajtani, az üléspad előredöntéséhez, hogy hozzáférjen a 3. sorhoz.

68
A háttámla asztal helyzetbe
hajtása
► Helyezze a fejtámlákat alsó helyzetbe.

► Hátulról nyomja le a kart a háttámla kioldásához.► Elölről emelje meg a kart a háttámla kioldásához.► Hajtsa a háttámlát az üléspárnára.► A háttámla normál helyzetbe való visszaállításához emelje fel a kart, és húzza fel a háttámlát. (hátulról nyomja le a kart)
WARNI NG
A háttámla behajtásakor ne hagyjon tárgyakat (például táskát vagy játékokat) az üléspárnán.
Döntés
(példa egyéni ülésre)
► Ha járműve rendelkezik ezzel a lehetőséggel, helyezze a háttámlát az asztal helyzetébe.

► A fogantyú segítségével engedje el a hátsó lábakat, majd döntse előre az ülést.► Az ülés visszaállításához a normál helyzetbe hajtsa ki az ülést hátra, amíg a hátsó lábak be nem kapcsolódnak a rögzítésükbe.
Eltávolítás
(példa egyéni ülésre)► Döntse meg az ülést.

► Engedje el az első lábakat a fogantyúk segítségével.
► Akassza ki az ülést a rögzítéseből.► Távolítsa el az ülést a 2. sor esetén az oldalsó ajtón keresztül vagy a 3. sor esetén hátul.
Visszaszerelés
(példa egyéni ülésre)► Ellenőrizze, hogy semmilyen tárgy nem akadályozza a rögzítéseket és akadályozza a lábak rögzítését a helyén.

► Csatlakoztassa az első lábakat a padló rögzítőihez (lásd fent).

► A karokkal rögzítse az első lábakat.► Billentse a padot hátrafelé, amíg a hátsó lábak a helyükre nem kattannak.

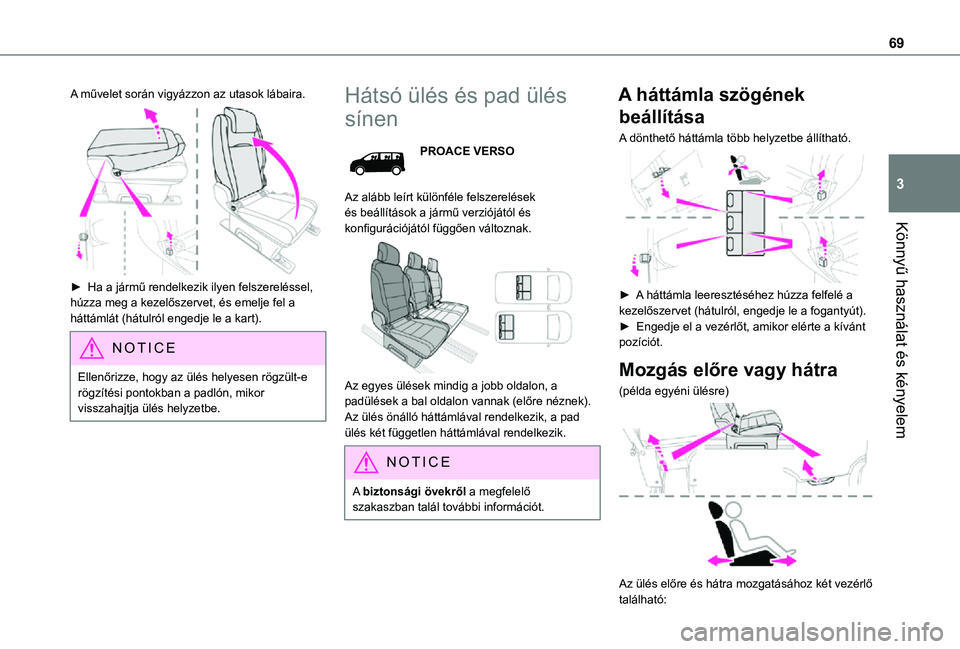

69
Könnyű használat és kényelem
3
A művelet során vigyázzon az utasok lábaira.

► Ha a jármű rendelkezik ilyen felszereléssel, húzza meg a kezelőszervet, és emelje fel a háttámlát (hátulról engedje le a kart).
NOTIC E
Ellenőrizze, hogy az ülés helyesen rögzült-e rögzítési pontokban a padlón, mikor visszahajtja ülés helyzetbe.
Hátsó ülés és pad ülés
sínen
PROACE VERSO
Az alább leírt különféle felszerelések és beállítások a jármű verziójától és konfigurációjától függően változnak.

Az egyes ülések mindig a jobb oldalon, a padülések a bal oldalon vannak (előre néznek).Az ülés önálló háttámlával rendelkezik, a pad ülés két független háttámlával rendelkezik.
NOTIC E
A biztonsági övekről a megfelelő szakaszban talál további információt.
A háttámla szögének
beállítása
A dönthető háttámla több helyzetbe állítható.

► A háttámla leeresztéséhez húzza felfelé a kezelőszervet (hátulról, engedje le a fogantyút).► Engedje el a vezérlőt, amikor elérte a kívánt pozíciót.
Mozgás előre vagy hátra
(példa egyéni ülésre)

Az ülés előre és hátra mozgatásához két vezérlő
található:

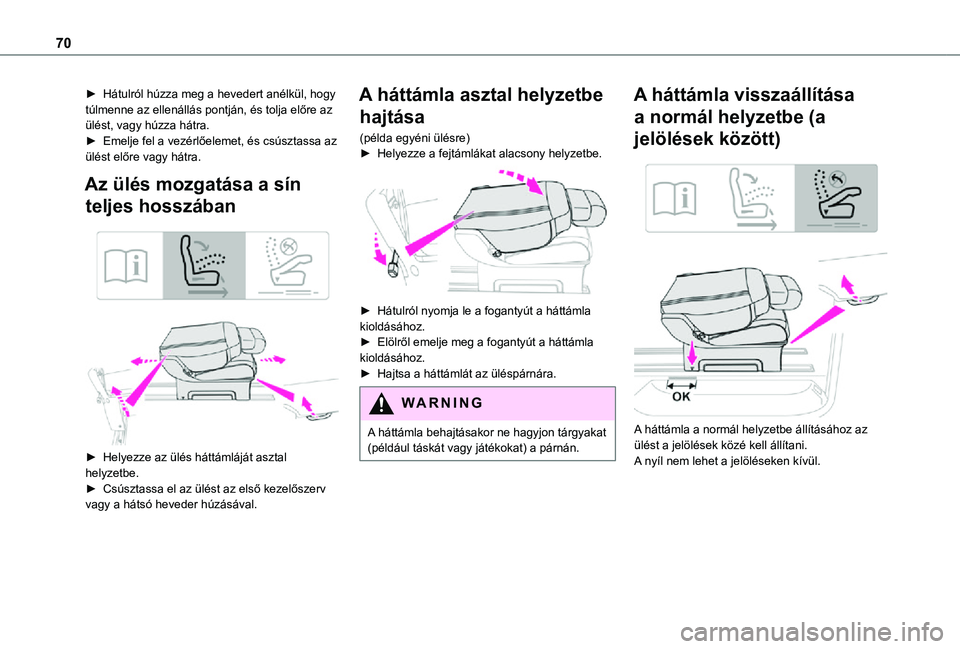

70
► Hátulról húzza meg a hevedert anélkül, hogy túlmenne az ellenállás pontján, és tolja előre az ülést, vagy húzza hátra.► Emelje fel a vezérlőelemet, és csúsztassa az ülést előre vagy hátra.
Az ülés mozgatása a sín
teljes hosszában


► Helyezze az ülés háttámláját asztal helyzetbe.► Csúsztassa el az ülést az első kezelőszerv vagy a hátsó heveder húzásával.
A háttámla asztal helyzetbe
hajtása
(példa egyéni ülésre)► Helyezze a fejtámlákat alacsony helyzetbe.

► Hátulról nyomja le a fogantyút a háttámla kioldásához.► Elölről emelje meg a fogantyút a háttámla kioldásához.► Hajtsa a háttámlát az üléspárnára.
WARNI NG
A háttámla behajtásakor ne hagyjon tárgyakat (például táskát vagy játékokat) a párnán.
A háttámla visszaállítása
a normál helyzetbe (a
jelölések között)


A háttámla a normál helyzetbe állításához az ülést a jelölések közé kell állítani.A nyíl nem lehet a jelöléseken kívül.
