TOYOTA PROACE 2021 Manual de utilização (in Portuguese)

271
Informação técnica
9
Motores e cargas rebocáveis - Diesel EURO 5 (apenas Ucrânia)

PROACE VAN
Motores1.6D-4D 95HP2.0D-4D 150HP
Caixa de velocidadesCaixa manual de 5 velocidadesCaixa manual de 6 velocidadesCaixa automática de 6 velocidades
Código3WZ-TV (DV6FDU)4WZ-FTV (DW10FD)
Capacidade cúbica (cc)1,5991,997
Potência máx.: EC standard (kW)7011 0
CombustívelDieselDiesel
ComprimentoCompacto/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*Compacto/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*Compacto/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*
Atrelado com travão (dentro
do limite do peso bruto) (kg)entre 10% ou 12% de inclinação
1,0001,000800
Atrelado sem travão (kg)750750750
Peso máximo autorizado (kg)7280921008088
* Aumento da carga útil

272
Motores e cargas rebocáveis - Diesel EURO 6.2

PROACE VAN
Motores1.5D-4D 100HP1.5D-4D 120HP2.0D-4D 120HP
Caixa de velocidadesCaixa manual de 6 velocidadesCaixa manual de 6 velocidadesCaixa manual de 6 velocidadesCaixa automática de 8 velocidades
Código5WZ-TV (DV5RUCd)5WZ-HV (DV5RUC)4WZ-FTV (DW10FD)
Capacidade cúbica (cc)1,4991,4991,997
Potência máx.: EC standard (kW)758890
CombustívelDieselDieselDiesel
ComprimentoCompacto/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*
Compacto/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*
Compacto/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*
Compacto/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*
Atrelado com travão (dentro do limite do peso bruto) (kg)entre 10% ou 12% de inclinação
1,0001,0001,100800
Atrelado sem travão (kg)750750750
* Aumento da carga útil

273
Informação técnica
9
Motores1.5D-4D 100HP1.5D-4D 120HP2.0D-4D 120HP
Caixa de velocidadesCaixa manual de 6 velocidadesCaixa manual de 6 velocidadesCaixa manual de 6 velocidadesCaixa automática de 8 velocidades
Código5WZ-TV (DV5RUCd)5WZ-HV (DV5RUC)4WZ-FTV (DW10FD)
Peso máximo autorizado (kg)7280728072807280
Motores2.0D-4D 150HP2.0D-4D 180HP
Caixa de velocidadesCaixa manual de 6 velocidadesCaixa automática de 8 velocidades
Código4WZ-FTV (DW10FD)4WZ-FHV (DW10FDCU)
Capacidade cúbica (cc)1,9971,997
Potência máx.: EC standard (kW)11 0130
CombustívelDieselDiesel
ComprimentoCompacto/Medium/Long(L1/L2/L3)Medium*/Long*(L2/L3)*Compacto/Medium/Long(L1/L2/L3)Medium*/Long*(L2/L3)*
Atrelado com travão (dentro do limite do peso
bruto) (kg)entre 10% ou 12% de inclinação
1,100800
Atrelado sem travão (kg)750750
Peso máximo autorizado (kg)921008088

274
Motores e cargas rebocáveis - Diesel EURO 6.3
PROACE VERSO
Motores1.5D-4D 120HP2.0D-4D 145HP2.0D-4D 180HP
Caixa de velocidadesCaixa manual de 6 velocidadesCaixa manual de 6 velocidadesCaixa automática de 8 velocidadesCaixa automática de 8 velocidades
Código5WZ-HV (DVRUC)4WZ-FTV (DW10FD)4WZ-FHV (DW10FDCU)
Capacidade cúbica (cc)1,4991,9971,997
Potência máx.: EC standard (kW)88106130
CombustívelDieselDieselDiesel
ComprimentoCompacto/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*
Compacto/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*
Compacto/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*
Compacto/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*
Atrelado com travão (dentro do limite do peso bruto) (kg)entre 10% ou 12% de inclinação
Bancos de 6-7-8-9 lugares1,4001,9001,8001,9001,8001,9001,800
Atrelado sem travão (kg)750750750750
Peso máximo autorizado (kg)84848484
* Aumento da carga útil

275
Informação técnica
9
Motor e cargas rebocáveis - Elétrico
Motor elétrico
Motor elétrico
TecnologiaSíncrono de íman permanente
Potência máx.: padrão da UE (kW)/(hp)100/136
Bateria de tração
Tecnologia.Iões de Lítio
Conjunto de bateriaS: 18 módulos (L1/L2/L3)XL: 27 módulos (L2/L3)*
Capacidade (kWh)50 ou 75
Carregamento domésticoModo 2
Tensão de corrente alternada (CA)Amperagem (A)2308 ou 16
Carregamento rápidoModo 3
Tensão de corrente alternada (CA)Amperagem (A)230 (1 fase ou trifásico)16 ou 32
Carregamento super rápidoModo 4
Tensão de corrente contínua (DC)400
* Conjunto de bateria não disponível para veículos com volante à\
direita PROACE VERSO .

276
Cargas rebocáveis

Códigos de modelo:ZZKXZ
Atrelado com travão (dentro do limite do peso bruto) (kg)entre 10% ou 12% de inclinação1,000
Atrelado sem travão (kg)750
Peso máximo autorizado (kg)60

Códigos de modelo:V1ESZ/V1EZZ/VZESZ/VZEZZ
CódigoMEL ZAE BATT S/MEL ZAE BATT S/-
ComprimentoCompacto, Medium, Long(L1/L2/L3)
Atrelado com travão (dentro do limite do peso bruto) (kg)entre 10% ou 12% de inclinaçãobancos 5-6-7-8-91,000
Atrelado sem travão (kg)750
Peso máximo autorizado (kg)60

277
Informação técnica
9
Dimensões (mm)
Estas dimensões têm de ser medidas com o veículo sem carga.

Espelhos retrovisores dobrados

Portas de abertura lateral

taipal traseiro

Compacto

Medium

Long

* Maior carga útil.** Maior carga útil com carroçaria elevada.*** Dependendo do país onde o veículo é comercializado.

278
Compacto


Medium


Long


* Com Smart Cargo, tampa removida.** Veículo vazio e não carregado.


Espelhos retrovisores dobrados

Portas de abertura lateral

279
Informação técnica
9
taipal traseiro

Compacto

Medium

Long

* Maior carga útil.** Maior carga útil com carroçaria elevada.*** Dependendo do país onde o veículo é comercializado.
Plataforma da cabine

280

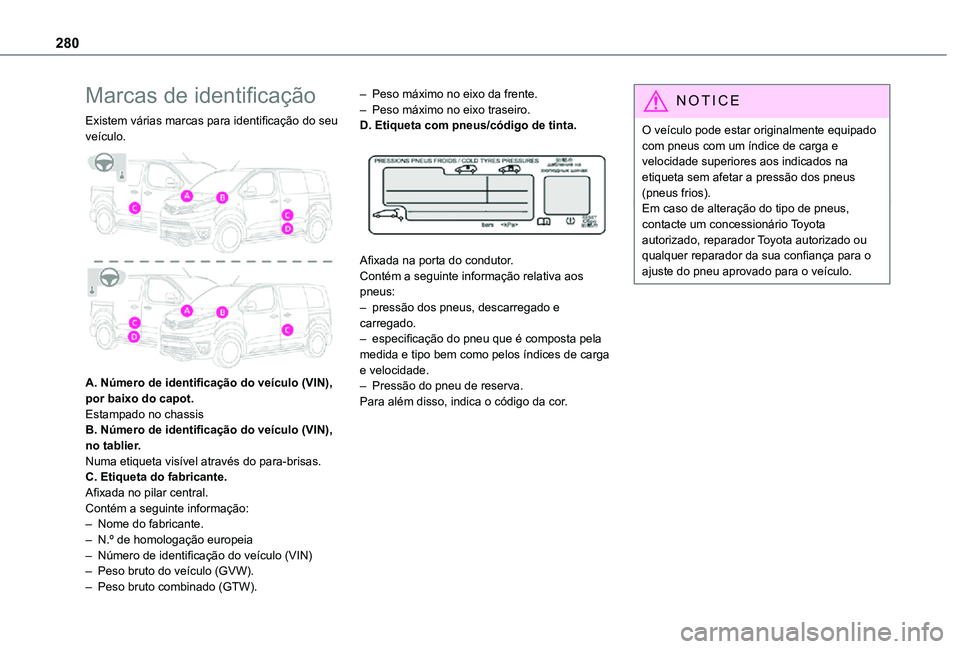

Marcas de identificação
Existem várias marcas para identificação do seu veículo.

A. Número de identificação do veículo (VIN), por baixo do capot.Estampado no chassisB. Número de identificação do veículo (VIN), no tablier.Numa etiqueta visível através do para-brisas.C. Etiqueta do fabricante.Afixada no pilar central.Contém a seguinte informação:– Nome do fabricante.– N.º de homologação europeia– Número de identificação do veículo (VIN)– Peso bruto do veículo (GVW).– Peso bruto combinado (GTW).
– Peso máximo no eixo da frente.– Peso máximo no eixo traseiro.D. Etiqueta com pneus/código de tinta.

Afixada na porta do condutor.Contém a seguinte informação relativa aos pneus:– pressão dos pneus, descarregado e carregado.– especificação do pneu que é composta pela medida e tipo bem como pelos índices de carga e velocidade.– Pressão do pneu de reserva.Para além disso, indica o código da cor.
NOTIC E
O veículo pode estar originalmente equipado com pneus com um índice de carga e velocidade superiores aos indicados na etiqueta sem afetar a pressão dos pneus (pneus frios).Em caso de alteração do tipo de pneus, contacte um concessionário Toyota autorizado, reparador Toyota autorizado ou qualquer reparador da sua confiança para o ajuste do pneu aprovado para o veículo.
