display TOYOTA PROACE 2022 Bruksanvisningar (in Swedish)

3
Innehåll
Kör- och förarstödsystem - Allmänna rekommendationer 170Vindrutedisplay 172Spara hastigheter 173Hastighetsgräns, igenkänning och rekommendation 174Fartbegränsare 177Farthållare - särskilda rekommendationer 179Farthållare 180Aktiv farthållare 182Active Safety Brakemed Varning för kollisionsrisk och Intelligent nödbromsassistans 186Körfilsvarnare 189Detektering av trötthet 190Dödavinkelvarnare 191Parkeringssensorer 193VisioPark Light 194Sikt bakåt 195
7Praktisk information
Kompatibla bränslen 199Tanka bilen 199Feltankningsskydd (diesel) 201Laddningssystem (Elektriskt) 201Ladda drivbatteriet (Elektriskt). 209Energisparläge 213Snökedjor 214Draganordning 214Lastbågar/lasträcke 215Motorhuv 216Motorrum 217Kontroll av nivåer 218Hastighetskontroller 221AdBlue® (Dieselmotorer) 223Köra i friläge 226
Rekommendation för skötsel och underhåll 228
8Om bilen får motorstopp
Varningstriangel 230Bränslestopp (Diesel) 230Verktygslåda 231Sats för proviorisk däcklagning 232Reservhjul 236Byta glödlampa 241Byta säkring 24612 V-batteri/Tillbehörsbatteri 249Bogsering/Bärgning 253
9Teknisk information
Tekniska data och släpvagnsvikter 256Dieselmotorer 257Elmotor 261Mått 263Identifieringsmarkeringar 266
10Bluetooth® ljudsystem
De första stegen 267Rattmonterade kontroller 268Menyer 269Radio 269DAB-radio (Digitalradio) 271Media 272Telefon 274Vanliga frågor 277
11TOYOTA Pro Touch
De första stegen 280Rattmonterade kontroller 281Menyer 282Appar 283
Radio 284DAB-radio (Digitalradio) 286Media 286Telefon 288Inställningar 291Vanliga frågor 293
12 TOYOTA Pro Touch med navigationssystem
De första stegen 295Rattmonterade kontroller 296Menyer 297Röstkommandon 298Navigation 302Ansluten navigation 305Appar 307Radio 310DAB-radio (Digitalradio) 312Media 312Telefon 314Inställningar 317Vanliga frågor 319
13Färdskrivare
 ■Alfabetisk innehållsförteckning

4
Presentation
Instrument och reglage
NOTIC E
Illustrationerna och beskrivningarna är avsedda som vägledning. Förekomst och placering av vissa komponenter varierar beroende på version, utförande och försäljningsland.



1.HandskfackUrkoppling av passagerarkrockkudden fram
2.12 V (120 W), tillbehörsuttag
3.USB-uttag.
4.Elektrisk parkeringsbroms
5.Instrumentpanel
6.FörvaringMugg/burkhållare
7.Förvaringsfack
8.Övre förvaringsfack
9.220 V (120 W) , tillbehörsuttag
10.Signalhorn
11 .TaklampaVarningslampor för säkerhetsbälten och frampassagerarens krockkuddeInvändig backspegelNödanrop, assistanssamtal, knapp
12.Värme/luftkonditioneringBorttagning av is och imma framBorttagning av is och imma bak
13."START/STOP"-knapp
14.Växel- eller drivlägesväljareVal av körläge
15.Enfärgad skärm med ljudsystemPekskärm med TOYOTA Pro Touch eller TOYOTA Pro Touch med navigationssystem
16.Motorhuvspärr
17.Säkringar i instrumentbrädan
18.Vindrutedisplay
NOTIC E
Beroende på utrustningen i bilen kan förvaringsplatserna vara öppna eller stängda. Den här konfigurationen visas som exempel.
Rattmonterade kontroller

1.Utvändig belysning/blinkersspak
2.Vindrutetorkare/Vindrutespolare/Färddator
3.Ljudsystem, ställningsreglage

5
Översikt
4.Reglage för farthållare/fartbegränsareAktiv farthållare
5.Lägesväljare för visning på instrumentpanel
6.Röstsyntes, reglageJustering av ljudvolym
7.Ljudsystem, ställningsreglage
Mittplacerade reglage


1.Låsa/låsa upp inifrån
2.Vänster elstyrd sidoskjutdörr
3.Elstyrd barnspärr
4.Höger elstyrd sidoskjutdörr
5.Hytt/lastyta, selektiv
6.Varningsblinkers
7.DSC/ASR-system
8.Däcktryckövervakningssystem
9.Stop & Start (Diesel)
Sidoplacerade reglage


1.Toyota Traction Select
2.Vindrutedisplay
3.Parkeringssensorer
4.Extra värme/ventilationssystem (diesel)
5.Larm
6.Höjdinställning av strålkastare
7.Körfilsvarnare
8.Dödavinkelvarnare
9.Automatisk växling till halvljus
Elmotor

1.Anslutningsdon för laddning
2.Drivbatteri
3.12V-batteri
4.Laddare in bilen
5.Elmotor
6.Laddkabel
Laddningsdonen 1 möjliggör 3 typer av laddning:– Laddning hemma i Mode 2 med hushållsuttag och tillhörande laddkabel 6.– Accelererad laddning i Mode 3 med laddenhet
för accelererad laddning (laddbox).– Supersnabbladdning i Mode 4 på offentlig laddstation.Drivbatteriet på 400 V 2 använder litiumjonteknik. Det lagrar och levererar den energi som behövs att driva elmotorn, luftkonditioneringen och uppvärmningen. Laddningsnivån visas med en

10
Instrumentpanel
Hastighetsmätare

Analog hastighetsmätare (km/tim eller mph).
Kontrollampor och displayer

Med LCD-text eller matrisvisning

1.Bränslemätare
2.Kylvätsketemperatur, mätare
Med matrisdisplay (Elektrisk)

1.Förbrukning av kupévärme, indikator
2.Laddningsnivå, indikator
Med LCD-skärm


Med LCD-textvisning

Med matrisdisplay

Med matrisdisplay (Elektrisk)

NOTIC E
När du kör utomlands måste du kanske ändra måttenhet. Hastigheten måste visas i landets officiella enhet (km eller mile). Enheten ändras i inställningsmenyn på skärmen när
bilen är stillastående.

11
Instrument
1

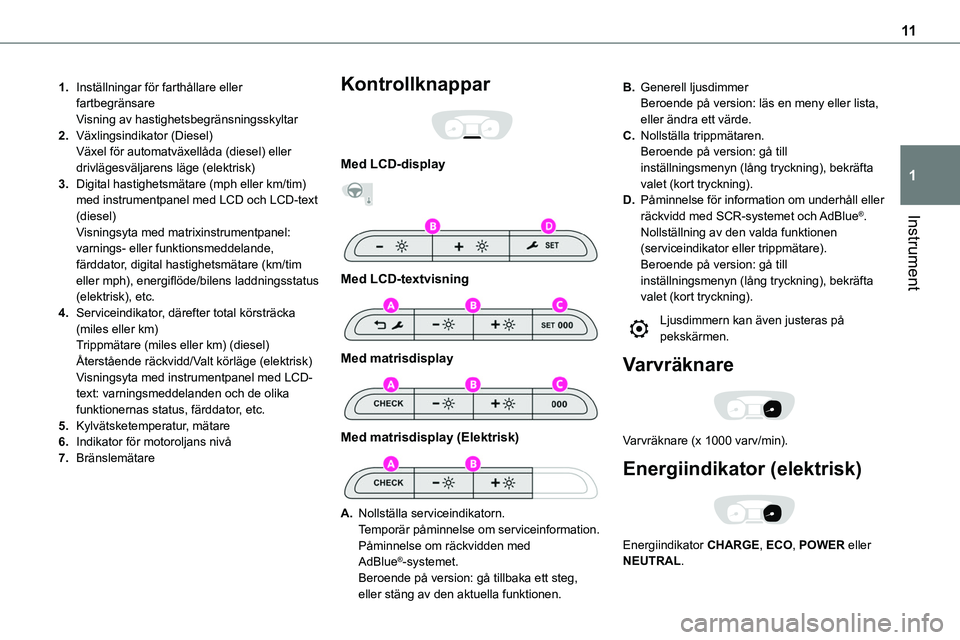

1.Inställningar för farthållare eller fartbegränsareVisning av hastighetsbegränsningsskyltar
2.Växlingsindikator (Diesel)Växel för automatväxellåda (diesel) eller drivlägesväljarens läge (elektrisk)
3.Digital hastighetsmätare (mph eller km/tim) med instrumentpanel med LCD och LCD-text (diesel)Visningsyta med matrixinstrumentpanel: varnings- eller funktionsmeddelande, färddator, digital hastighetsmätare (km/tim eller mph), energiflöde/bilens laddningsstatus (elektrisk), etc.
4.Serviceindikator, därefter total körsträcka (miles eller km)Trippmätare (miles eller km) (diesel)Återstående räckvidd/Valt körläge (elektrisk)Visningsyta med instrumentpanel med LCD-text: varningsmeddelanden och de olika funktionernas status, färddator, etc.
5.Kylvätsketemperatur, mätare
6.Indikator för motoroljans nivå
7.Bränslemätare
Kontrollknappar

Med LCD-display


Med LCD-textvisning

Med matrisdisplay

Med matrisdisplay (Elektrisk)

A.Nollställa serviceindikatorn.Temporär påminnelse om serviceinformation.
Påminnelse om räckvidden med AdBlue®-systemet.Beroende på version: gå tillbaka ett steg, eller stäng av den aktuella funktionen.
B.Generell ljusdimmerBeroende på version: läs en meny eller lista, eller ändra ett värde.
C.Nollställa trippmätaren.Beroende på version: gå till inställningsmenyn (lång tryckning), bekräfta valet (kort tryckning).
D.Påminnelse för information om underhåll eller räckvidd med SCR-systemet och AdBlue®.Nollställning av den valda funktionen (serviceindikator eller trippmätare).Beroende på version: gå till inställningsmenyn (lång tryckning), bekräfta valet (kort tryckning).
Ljusdimmern kan även justeras på pekskärmen.
Varvräknare

Varvräknare (x 1000 varv/min).
Energiindikator (elektrisk)

Energiindikator CHARGE, ECO, POWER eller NEUTRAL.

23
Instrument
1

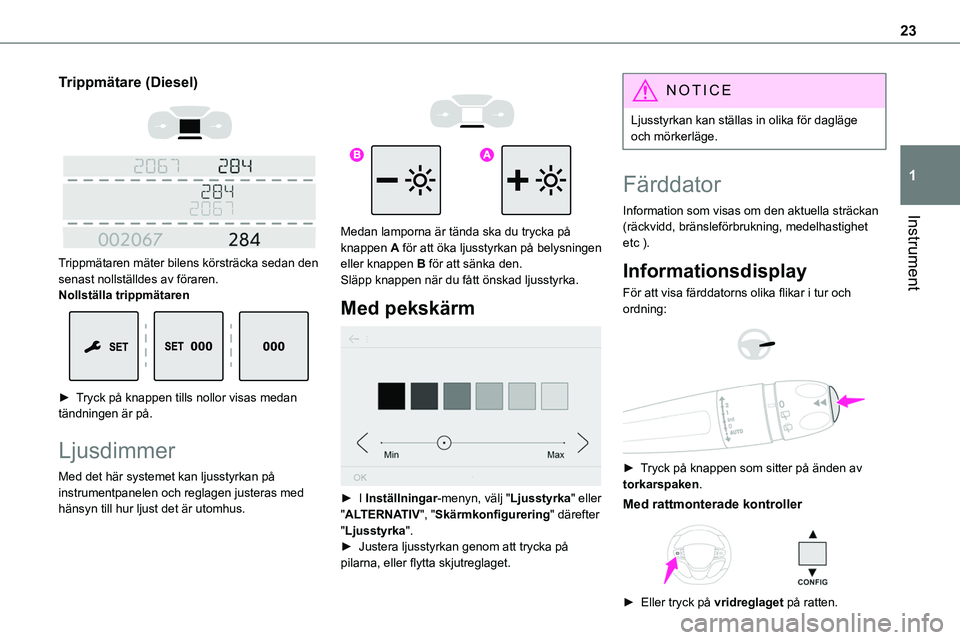

Trippmätare (Diesel)


Trippmätaren mäter bilens körsträcka sedan den senast nollställdes av föraren.Nollställa trippmätaren

► Tryck på knappen tills nollor visas medan tändningen är på.
Ljusdimmer
Med det här systemet kan ljusstyrkan på instrumentpanelen och reglagen justeras med hänsyn till hur ljust det är utomhus.



Medan lamporna är tända ska du trycka på knappen A för att öka ljusstyrkan på belysningen eller knappen B för att sänka den.Släpp knappen när du fått önskad ljusstyrka.
Med pekskärm

► I Inställningar-menyn, välj "Ljusstyrka" eller "ALTERNATIV", "Skärmkonfigurering" därefter "Ljusstyrka".► Justera ljusstyrkan genom att trycka på pilarna, eller flytta skjutreglaget.
NOTIC E
Ljusstyrkan kan ställas in olika för dagläge och mörkerläge.
Färddator
Information som visas om den aktuella sträckan
(räckvidd, bränsleförbrukning, medelhastighet etc ).
Informationsdisplay
För att visa färddatorns olika flikar i tur och ordning:


► Tryck på knappen som sitter på änden av torkarspaken.
Med rattmonterade kontroller

► Eller tryck på vridreglaget på ratten.

25
Instrument
1
/ Beräknat under de senaste sekunderna.Den här funktionen visas bara i hastigheter över 30 km/tim (Diesel).
Medelförbrukning
(l/100 km eller km/l eller mpg)(miles/kWh eller kWh/100 km eller km/kWh) (elektrisk)
/ Beräknad efter senaste nollställning av färddatorn.
Medelhastighet
(km/tim eller mph)Beräknad efter senaste nollställning av färddatorn.
Körd sträcka
(km eller miles)Beräknad efter senaste nollställning av färddatorn.
Stop & Start Tidräknare
(minuter/sekunder eller timmar/minuter)
Om din bil är försedd med Stop & Start används en tidräknare för att hålla reda på hur länge STOP-läget varit aktiverat under färden.Räknaren nollställs varje gång tändningen slås på.
Pekskärm
Det här systemet ger åtkomst till följande funktioner:– Permanent visning av tid och utetemperatur (en blå varningslampa visas om risk för is föreligger).– Inställningsmenyer avseende bilens funktioner och utrustning.
– Ljudsystem och telefonreglage samt visning av relaterad information.– Visning av visuella funktioner för manövreringshjälp.– Internettjänster och visning av relaterad information.– Information om navigationssystemets reglage och displayer (beroende på version).
WARNI NG
Av säkerhetsskäl får åtgärder som kräver oavbruten uppmärksamhet endast utföras när bilen står stilla.Vissa funktioner är inte tillgängliga under körning.
Rekommendationer
Skärmen har kapacitiv pekteknik.
– Använd inga vassa föremål på skärmen.– Rör inte skärmen med våta fingrar.– Rengör pekskärmen med en mjuk och ren trasa.
Principer
► Använd knapparna på vardera sida om pekskärmen för att komma åt menyerna. Tryck sedan på knapparna som visas på pekskärmen.Vissa menyer visas på två sidor: tryck på knappen "ALTERNATIV" för att gå till den andra sidan.
NOTIC E
Efter en kort stund utan aktivitet på andra sidan visas första sidan automatiskt.
Inaktivera/aktivera en funktion, välj "OFF" eller "ON".Konfigurera en funktion
Åtkomst till extra information om funktionenBekräfta
Återgå till föregående sida, eller bekräfta
Menyer

28
Ställa in datum och tid
UtanBluetooth® ljudsystem


Ställ in datum och tid via instrumentpanelen.► Håll den här knappen intryckt.
► Tryck på en av de här knapparna för att välja den inställning som ska ändras.► Tryck lätt på den här knappen för att bekräfta.► Tryck på en av de här knapparna för att ändra inställningen, bekräfta igen för att spara ändringen.
Med Bluetooth® ljudsystem
► Tryck på knappen MENU för att komma till huvudmenyn.► Tryck på knappen "7" eller "8" för att välja menyn "Inställningar för personanpassning", bekräfta därefter med en tryckning på knappen OK.► Tryck på knappen "5" eller "6" för att välja menyn "Visa konfiguration", bekräfta därefter
med en tryckning på knappen OK.► Tryck på knapparna "5" eller "6" och "7" eller "8" för att ställa in datum och tid, bekräfta därefter med en tryckning på knappen OK.
Med TOYOTA Pro Touch
► Välj Inställningar-menyn på pekskärmens övre del.► Välj "Konfiguration".► Välj "Datum och tid".
► Välj "Datum" eller "Tid".► Välj displayformat.► Välj datum och/eller tid med den numeriska knappsatsen.► Bekräfta med "OK".
Med TOYOTA Pro Touch
med navigationssystem
Tid och datum kan bara ställas in om "GPS-synkronisering" har inaktiverats.► Välj Inställningar-menyn på pekskärmen.► Tryck på knappen "ALTERNATIV" för att gå till andra sidan.
► Välj "Ställa in tid-datum".
► Välj fliken "Datum:" eller "Tid".► Ställ in datum och/eller tid med den numeriska knappsatsen.► Bekräfta med "OK".
Ytterligare inställningar
Du kan välja:– Att ändra tidszon.– Att ändra format för visning av datum och tid (12 tim/24 tim).– Att aktivera eller inaktivera sommartidsfunktion (+1 tim).– Att aktivera eller inaktivera GPS-synkronisering (UTC).
NOTIC E
Systemet växlar eventuellt inte automatiskt
mellan vinter- och sommartid (beroende på försäljningsland).

88
Automatisk
luftkonditionering med två
zoner

1.Temperatur
2.Luftflöde.
3.Luftfördelning.
4.Återcirkulering av kupéluft.
5.Luftkonditionering på/av.
6.Automatiskt komfortläge.
7.Siktprogram
8.Funktionen "Mono” eller bakre värme och luftkonditionering På/Av (beroende på version).
Automatiskt komfortläge
► Tryck på knappen"AUTO" 6 för att växla läge.Det aktiva läget visas i displayen på följande sätt:Kraftig och effektiv luftspridning.
Den bästa kompromissen mellan komforttemperatur och tyst funktion.Behaglig och tyst funktion genom begränsat luftflöde.
NOTIC E
Med kall motor når luftströmmen en optimal nivå gradvis för att undvika en allt för kraftig spridning av kall luft.I kallt väder prioriteras spridning av varm luft endast mot vindrutan, sidorutorna och passagerarnas fotutrymmen.
Manuellt funktionsläge
Det är möjligt att göra ett annat val än det som systemet erbjuder genom att ändra en inställning. De andra funktionerna hanteras ändå automatiskt.Så snart inställningen är ändrad försvinner symbolen "AUTO".
Inaktivera systemet
► Tryck på knappen 2 "-" tills fläktsymbolen försvinner.Nu inaktiveras alla funktionerna för automatisk luftkonditionering i två zoner.Temperaturen regleras inte längre. Ett lätt luftflöde kan fortfarande kännas på grund av bilens rörelse framåt.► Tryck på knappen 2 "+" för att slå på systemet igen.
Temperatur
Föraren och framsätespassageraren kan ställa in temperaturen efter eget önskemål.Temperaturen som visas på displayen motsvarar en komfortnivå och inte en temperatur i Celsius eller Fahrenheit.► Tryck knappen 1 nedåt för att sänka temperaturen eller uppåt för att höja den.
NOTIC E
En inställning runt 21 grader ger bästa möjliga komfort. En inställning mellan 18 och 24 grader är normalt beroende på egna önskemål.För övrigt rekommenderas att undvika en skillnad i inställningen på mer än 3 grader, mellan vänster och höger sida.
NOTIC E
Om kupétemperaturen är mycket lägre eller mycket högre än du önskar när du stiger in i bilen lönar det sig inte att ändra den visade temperaturen för att få önskad komfort. Systemet kompenserar automatiskt temperaturskillnaden så snabbt som möjligt.

165
Körning
6

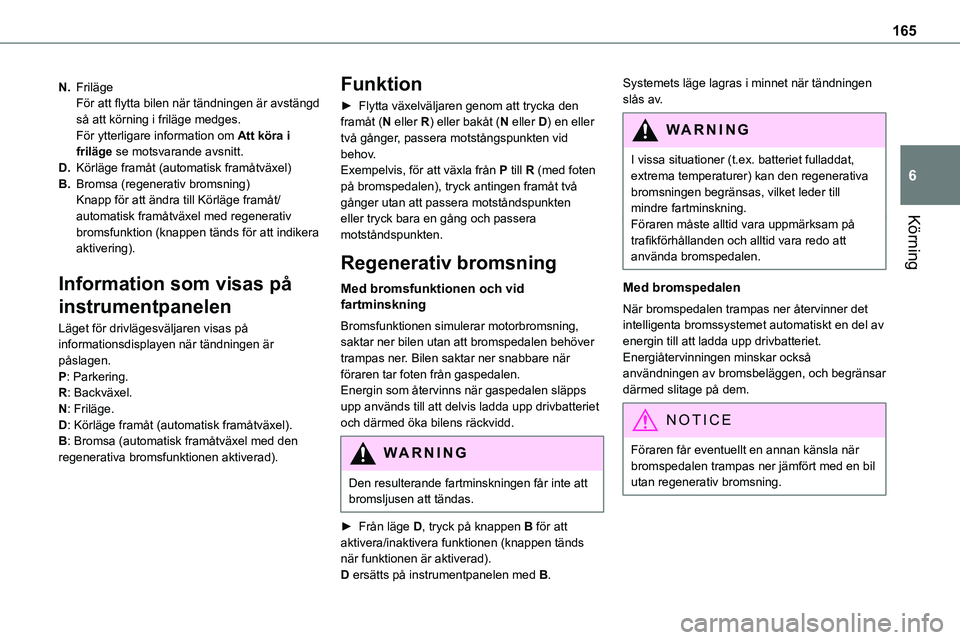

N.FrilägeFör att flytta bilen när tändningen är avstängd så att körning i friläge medges.För ytterligare information om Att köra i friläge se motsvarande avsnitt.
D.Körläge framåt (automatisk framåtväxel)
B.Bromsa (regenerativ bromsning)Knapp för att ändra till Körläge framåt/automatisk framåtväxel med regenerativ bromsfunktion (knappen tänds för att indikera aktivering).
Information som visas på
instrumentpanelen
Läget för drivlägesväljaren visas på informationsdisplayen när tändningen är påslagen.P: Parkering.R: Backväxel.N: Friläge.D: Körläge framåt (automatisk framåtväxel).B: Bromsa (automatisk framåtväxel med den regenerativa bromsfunktionen aktiverad).
Funktion
► Flytta växelväljaren genom att trycka den framåt (N eller R) eller bakåt (N eller D) en eller två gånger, passera motstångspunkten vid behov.Exempelvis, för att växla från P till R (med foten på bromspedalen), tryck antingen framåt två gånger utan att passera motståndspunkten eller tryck bara en gång och passera
motståndspunkten.
Regenerativ bromsning
Med bromsfunktionen och vid fartminskning
Bromsfunktionen simulerar motorbromsning, saktar ner bilen utan att bromspedalen behöver trampas ner. Bilen saktar ner snabbare när föraren tar foten från gaspedalen.Energin som återvinns när gaspedalen släpps upp används till att delvis ladda upp drivbatteriet och därmed öka bilens räckvidd.
WARNI NG
Den resulterande fartminskningen får inte att bromsljusen att tändas.
► Från läge D, tryck på knappen B för att
aktivera/inaktivera funktionen (knappen tänds när funktionen är aktiverad).D ersätts på instrumentpanelen med B.
Systemets läge lagras i minnet när tändningen slås av.
WARNI NG
I vissa situationer (t.ex. batteriet fulladdat, extrema temperaturer) kan den regenerativa bromsningen begränsas, vilket leder till mindre fartminskning.Föraren måste alltid vara uppmärksam på trafikförhållanden och alltid vara redo att använda bromspedalen.
Med bromspedalen
När bromspedalen trampas ner återvinner det intelligenta bromssystemet automatiskt en del av energin till att ladda upp drivbatteriet.Energiåtervinningen minskar också användningen av bromsbeläggen, och begränsar därmed slitage på dem.
NOTIC E
Föraren får eventuellt en annan känsla när bromspedalen trampas ner jämfört med en bil utan regenerativ bromsning.
