Witamy
002700330031004C0051004C0048004D0056005D005C005A00030056004C010A0003000300470052004E00580050004800510057004800500003003300470052004E00580050004800510046004C0048000F0003004E005500320037005600530055003A000300330003
002F0048004A0048005100470044
0032005600570055005D0048012A00480051004C0048000300450048005D0053004C00480046005D0048011400560057005A0044
002C0051004900520055005000440046004D0048000300470052004700440057004E0052005A0048
002900580051004E0046004D0044000300520046004B005500520051005C0003011E0055005200470052005A004C0056004E0044
00330052004D0044005D00470003005D0003004E004C004800550052005A0051004C004601050003005300520003004F0048005A0048004D000300560057005500520051004C0048
00330052004D0044005D00470003005D0003004E004C004800550052005A0051004C004601050003005300520003005300550044005A0048004D000300560057005500520051004C0048
002F0052004E0044004F004C005D00440046004D00440003005600530055005D010A00570058001200530055005D005C0046004C0056004E0058000300520053004C0056004400510048004A00520003005D0044000300530052005000520046010500030046005D0044005500510048004A00520003005200450056005D0044005500580011
002C0047004800510057005C00BF004E00440046004D0044
003800500052012A004F004C005A004C0044000300530052005D005100440051004C00480003004900580051004E0046004D004C00030056005300480046004D0044004F0051005C0046004B000300530052004D0044005D00470058001D
00330035003200240026002800030039
0033003500320024002600280003003900030055010A0046005D0051004C00480003005A00E101050046005D00440051010500030045004F0052004E0044004701050003005D0044005300520045004C0048004A0044004D010500460105000300520057005A004400550046004C0058000300470055005D005A004C000300530055005D0048005D00030047005D004C00480046004C
0033003500320024002600280003003900030048004F0048004E00570055005C0046005D0051004C00480003005A00E101050046005D00440051010500030045004F0052004E0044004701050003005D0044005300520045004C0048004A0044004D010500460105000300520057005A004400550046004C0058000300470055005D005A004C000300530055005D0048005D00030047005D004C00480046004C
00330035003200240026002800030039
Page 2 of 360
2

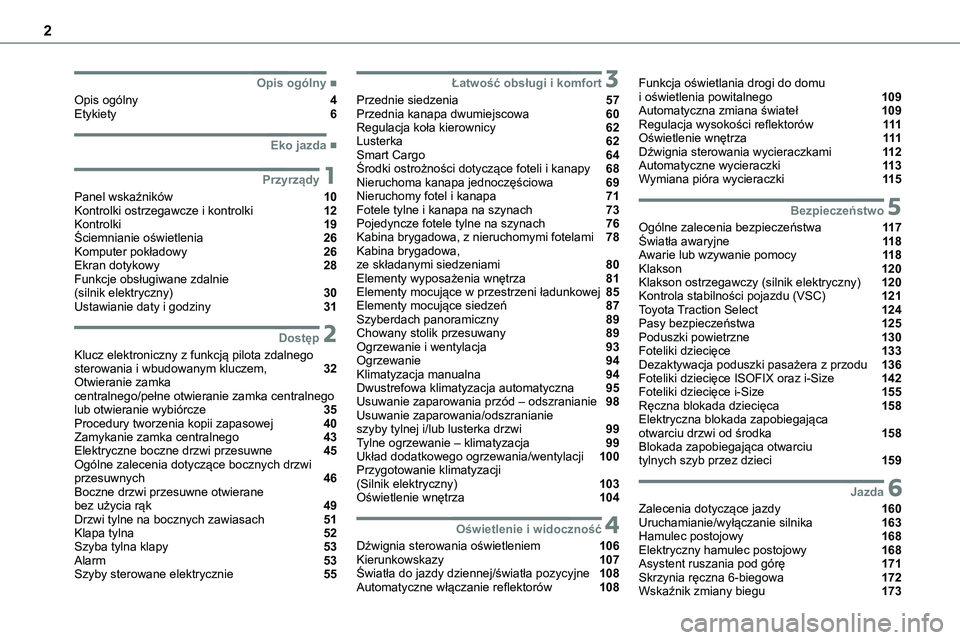

■Opis ogólny
Opis ogólny 4Etykiety 6
■Eko jazda
1Przyrządy
Panel wskaźników 10Kontrolki ostrzegawcze i kontrolki 12Kontrolki 19Ściemnianie oświetlenia 26Komputer pokładowy 26Ekran dotykowy 28Funkcje obsługiwane zdalnie (silnik elektryczny) 30Ustawianie daty i godziny 31
2Dostęp
Klucz elektroniczny z funkcją pilota zdalnego sterowania i wbudowanym kluczem, 32Otwieranie zamka centralnego/pełne otwieranie zamka centralnego lub otwieranie wybiórcze 35Procedury tworzenia kopii zapasowej 40Zamykanie zamka centralnego 43Elektryczne boczne drzwi przesuwne 45Ogólne zalecenia dotyczące bocznych drzwi przesuwnych 46Boczne drzwi przesuwne otwierane bez użycia rąk 49Drzwi tylne na bocznych zawiasach 51Klapa tylna 52Szyba tylna klapy 53Alarm 53Szyby sterowane elektrycznie 55
3Łatwość obsługi i komfort
Przednie siedzenia 57Przednia kanapa dwumiejscowa 60Regulacja koła kierownicy 62Lusterka 62Smart Cargo 64Środki ostrożności dotyczące foteli i kanapy 68Nieruchoma kanapa jednoczęściowa 69Nieruchomy fotel i kanapa 71Fotele tylne i kanapa na szynach 73Pojedyncze fotele tylne na szynach 76Kabina brygadowa, z nieruchomymi fotelami 78Kabina brygadowa, ze składanymi siedzeniami 80Elementy wyposażenia wnętrza 81Elementy mocujące w przestrzeni ładunkowej 85Elementy mocujące siedzeń 87Szyberdach panoramiczny 89Chowany stolik przesuwany 89Ogrzewanie i wentylacja 93Ogrzewanie 94Klimatyzacja manualna 94Dwustrefowa klimatyzacja automatyczna 95Usuwanie zaparowania przód – odszranianie 98Usuwanie zaparowania/odszranianie szyby tylnej i/lub lusterka drzwi 99Tylne ogrzewanie – klimatyzacja 99Układ dodatkowego ogrzewania/wentylacji 100Przygotowanie klimatyzacji (Silnik elektryczny) 103Oświetlenie wnętrza 104
4Oświetlenie i widoczność
Dźwignia sterowania oświetleniem 106Kierunkowskazy 107Światła do jazdy dziennej/światła pozycyjne 108Automatyczne włączanie reflektorów 108
Funkcja oświetlania drogi do domu i oświetlenia powitalnego 109Automatyczna zmiana świateł 109Regulacja wysokości reflektorów 111Oświetlenie wnętrza 111Dźwignia sterowania wycieraczkami 11 2Automatyczne wycieraczki 11 3Wymiana pióra wycieraczki 11 5
5Bezpieczeństwo
Ogólne zalecenia bezpieczeństwa 11 7Światła awaryjne 11 8Awarie lub wzywanie pomocy 11 8Klakson 120Klakson ostrzegawczy (silnik elektryczny) 120Kontrola stabilności pojazdu (VSC) 121Toyota Traction Select 124Pasy bezpieczeństwa 125Poduszki powietrzne 130Foteliki dziecięce 133Dezaktywacja poduszki pasażera z przodu 136Foteliki dziecięce ISOFIX oraz i-Size 142Foteliki dziecięce i-Size 155Ręczna blokada dziecięca 158Elektryczna blokada zapobiegająca otwarciu drzwi od środka 158Blokada zapobiegająca otwarciu tylnych szyb przez dzieci 159
6Jazda
Zalecenia dotyczące jazdy 160Uruchamianie/wyłączanie silnika 163Hamulec postojowy 168Elektryczny hamulec postojowy 168Asystent ruszania pod górę 171Skrzynia ręczna 6-biegowa 172Wskaźnik zmiany biegu 173
Page 3 of 360
3
Spis treści

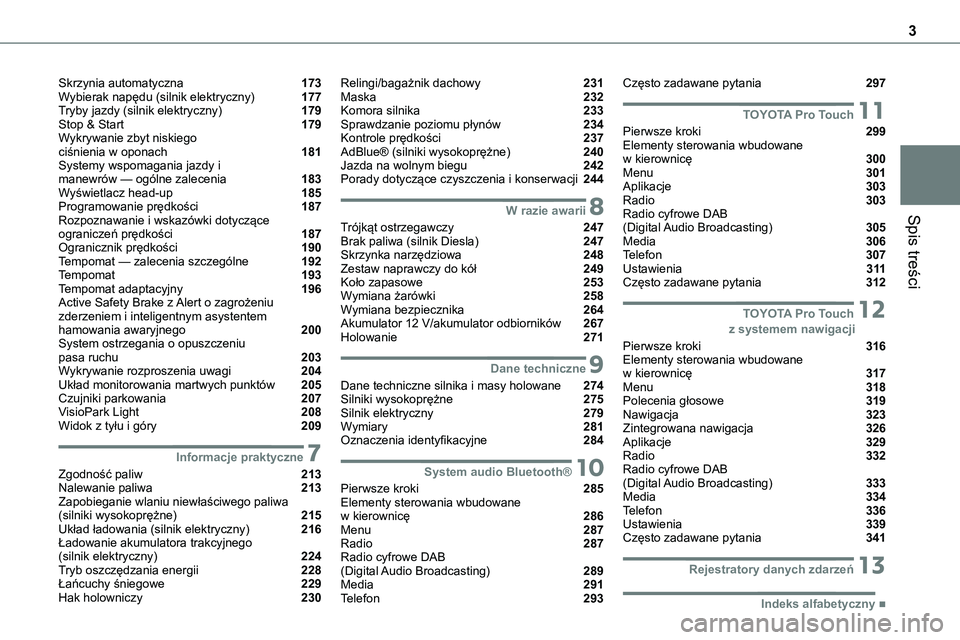

Skrzynia automatyczna 173Wybierak napędu (silnik elektryczny) 177Tryby jazdy (silnik elektryczny) 179Stop & Start 179Wykrywanie zbyt niskiego ciśnienia w oponach 181Systemy wspomagania jazdy i manewrów — ogólne zalecenia 183Wyświetlacz head-up 185Programowanie prędkości 187Rozpoznawanie i wskazówki dotyczące ograniczeń prędkości 187Ogranicznik prędkości 190Tempomat — zalecenia szczególne 192Tempomat 193Tempomat adaptacyjny 196Active Safety Brake z Alert o zagrożeniu zderzeniem i inteligentnym asystentem hamowania awaryjnego 200System ostrzegania o opuszczeniu pasa ruchu 203Wykrywanie rozproszenia uwagi 204Układ monitorowania martwych punktów 205Czujniki parkowania 207VisioPark Light 208Widok z tyłu i góry 209
7Informacje praktyczne
Zgodność paliw 213Nalewanie paliwa 213Zapobieganie wlaniu niewłaściwego paliwa (silniki wysokoprężne) 215Układ ładowania (silnik elektryczny) 216Ładowanie akumulatora trakcyjnego (silnik elektryczny) 224Tryb oszczędzania energii 228Łańcuchy śniegowe 229Hak holowniczy 230
Relingi/bagażnik dachowy 231Maska 232Komora silnika 233Sprawdzanie poziomu płynów 234Kontrole prędkości 237AdBlue® (silniki wysokoprężne) 240Jazda na wolnym biegu 242Porady dotyczące czyszczenia i konserwacji 244
8W razie awarii
Trójkąt ostrzegawczy 247Brak paliwa (silnik Diesla) 247Skrzynka narzędziowa 248Zestaw naprawczy do kół 249Koło zapasowe 253Wymiana żarówki 258Wymiana bezpiecznika 264Akumulator 12 V/akumulator odbiorników 267Holowanie 271
9Dane techniczne
Dane techniczne silnika i masy holowane 274Silniki wysokoprężne 275Silnik elektryczny 279Wymiary 281Oznaczenia identyfikacyjne 284
10System audio Bluetooth®
Pierwsze kroki 285Elementy sterowania wbudowane w kierownicę 286Menu 287Radio 287Radio cyfrowe DAB (Digital Audio Broadcasting) 289Media 291Telefon 293
Często zadawane pytania 297
11TOYOTA Pro Touch
Pierwsze kroki 299Elementy sterowania wbudowane w kierownicę 300Menu 301Aplikacje 303Radio 303Radio cyfrowe DAB (Digital Audio Broadcasting) 305Media 306Telefon 307Ustawienia 3 11Często zadawane pytania 312
12 TOYOTA Pro Touch z systemem nawigacji
Pierwsze kroki 316Elementy sterowania wbudowane w kierownicę 317Menu 318Polecenia głosowe 319Nawigacja 323Zintegrowana nawigacja 326Aplikacje 329Radio 332Radio cyfrowe DAB (Digital Audio Broadcasting) 333Media 334Telefon 336Ustawienia 339Często zadawane pytania 341
13Rejestratory danych zdarzeń
■Indeks alfabetyczny
Page 4 of 360
4

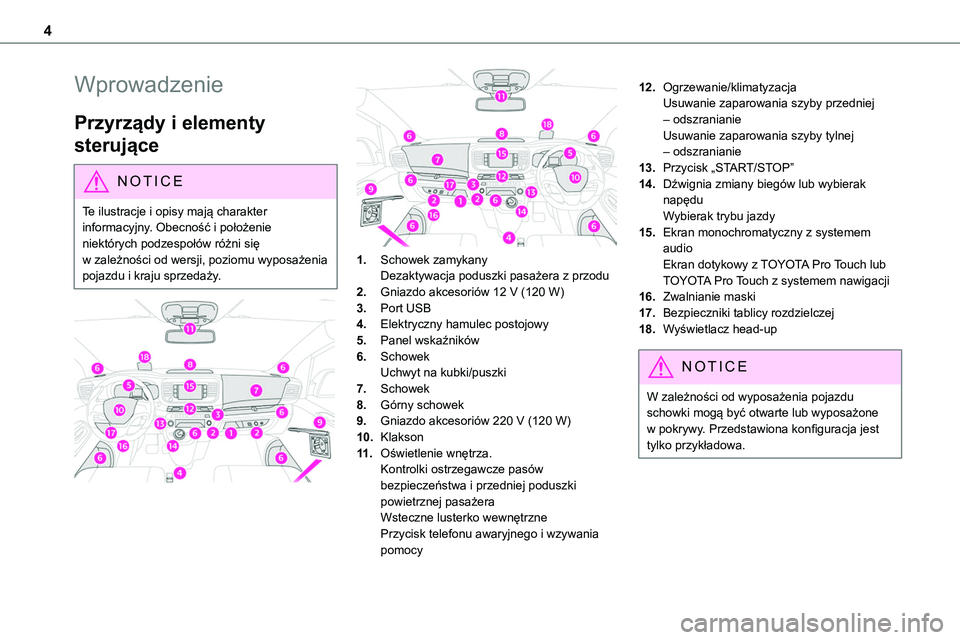

Wprowadzenie
Przyrządy i elementy
sterujące
NOTIC E
Te ilustracje i opisy mają charakter informacyjny. Obecność i położenie niektórych podzespołów różni się w zależności od wersji, poziomu wyposażenia pojazdu i kraju sprzedaży.
1.Schowek zamykanyDezaktywacja poduszki pasażera z przodu
2.Gniazdo akcesoriów 12 V (120 W)
3.Port USB
4.Elektryczny hamulec postojowy
5.Panel wskaźników
6.SchowekUchwyt na kubki/puszki
7.Schowek
8.Górny schowek
9.Gniazdo akcesoriów 220 V (120 W)
10.Klakson
11 .Oświetlenie wnętrza.Kontrolki ostrzegawcze pasów bezpieczeństwa i przedniej poduszki powietrznej pasażeraWsteczne lusterko wewnętrznePrzycisk telefonu awaryjnego i wzywania pomocy
12.Ogrzewanie/klimatyzacjaUsuwanie zaparowania szyby przedniej – odszranianieUsuwanie zaparowania szyby tylnej – odszranianie
13.Przycisk „START/STOP”
14.Dźwignia zmiany biegów lub wybierak napęduWybierak trybu jazdy
15.Ekran monochromatyczny z systemem audioEkran dotykowy z TOYOTA Pro Touch lub TOYOTA Pro Touch z systemem nawigacji
16.Zwalnianie maski
17.Bezpieczniki tablicy rozdzielczej
18.Wyświetlacz head-up
NOTIC E
W zależności od wyposażenia pojazdu schowki mogą być otwarte lub wyposażone w pokrywy. Przedstawiona konfiguracja jest
tylko przykładowa.
Page 5 of 360
5
Opis ogólny

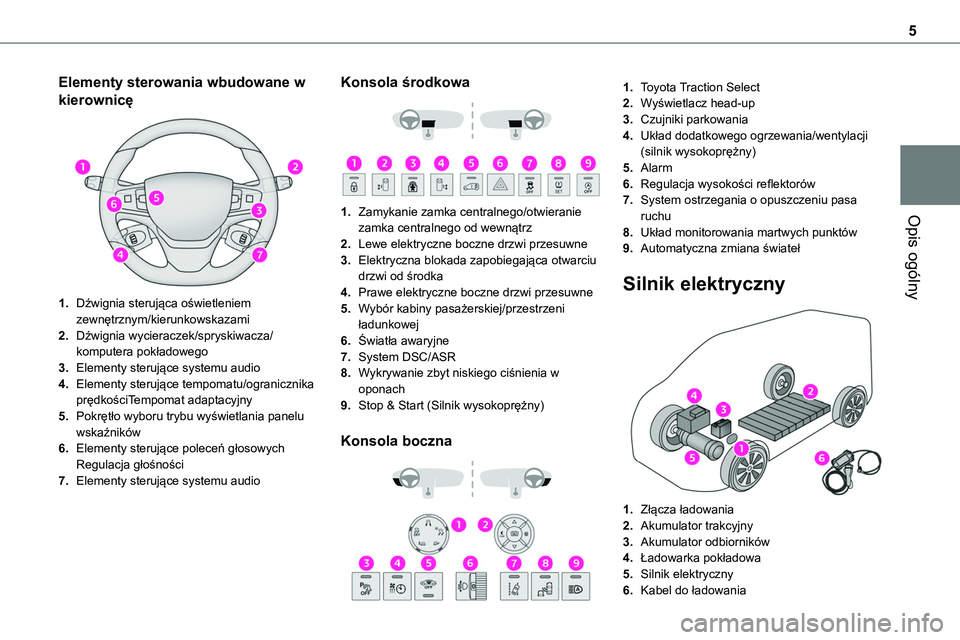

Elementy sterowania wbudowane w
kierownicę
1.Dźwignia sterująca oświetleniem zewnętrznym/kierunkowskazami
2.Dźwignia wycieraczek/spryskiwacza/komputera pokładowego
3.Elementy sterujące systemu audio
4.Elementy sterujące tempomatu/ogranicznika prędkościTempomat adaptacyjny
5.Pokrętło wyboru trybu wyświetlania panelu wskaźników
6.Elementy sterujące poleceń głosowychRegulacja głośności
7.Elementy sterujące systemu audio
Konsola środkowa
1.Zamykanie zamka centralnego/otwieranie
zamka centralnego od wewnątrz
2.Lewe elektryczne boczne drzwi przesuwne
3.Elektryczna blokada zapobiegająca otwarciu drzwi od środka
4.Prawe elektryczne boczne drzwi przesuwne
5.Wybór kabiny pasażerskiej/przestrzeni ładunkowej
6.Światła awaryjne
7.System DSC/ASR
8.Wykrywanie zbyt niskiego ciśnienia w oponach
9.Stop & Start (Silnik wysokoprężny)
Konsola boczna
1.Toyota Traction Select
2.Wyświetlacz head-up
3.Czujniki parkowania
4.Układ dodatkowego ogrzewania/wentylacji (silnik wysokoprężny)
5.Alarm
6.Regulacja wysokości reflektorów
7.System ostrzegania o opuszczeniu pasa ruchu
8.Układ monitorowania martwych punktów
9.Automatyczna zmiana świateł
Silnik elektryczny
1.Złącza ładowania
2.Akumulator trakcyjny
3.Akumulator odbiorników
4.Ładowarka pokładowa
5.Silnik elektryczny
6.Kabel do ładowania
Page 6 of 360
6

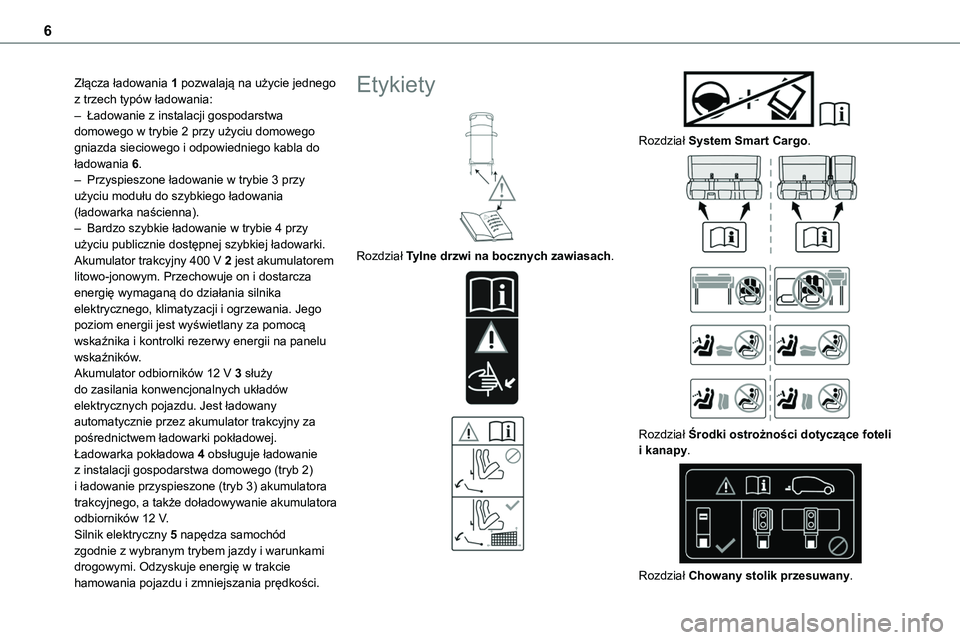

Złącza ładowania 1 pozwalają na użycie jednego z trzech typów ładowania:– Ładowanie z instalacji gospodarstwa domowego w trybie 2 przy użyciu domowego gniazda sieciowego i odpowiedniego kabla do ładowania 6.– Przyspieszone ładowanie w trybie 3 przy użyciu modułu do szybkiego ładowania (ładowarka naścienna).
– Bardzo szybkie ładowanie w trybie 4 przy użyciu publicznie dostępnej szybkiej ładowarki.Akumulator trakcyjny 400 V 2 jest akumulatorem litowo-jonowym. Przechowuje on i dostarcza energię wymaganą do działania silnika elektrycznego, klimatyzacji i ogrzewania. Jego poziom energii jest wyświetlany za pomocą wskaźnika i kontrolki rezerwy energii na panelu wskaźników.Akumulator odbiorników 12 V 3 służy do zasilania konwencjonalnych układów elektrycznych pojazdu. Jest ładowany automatycznie przez akumulator trakcyjny za pośrednictwem ładowarki pokładowej.Ładowarka pokładowa 4 obsługuje ładowanie z instalacji gospodarstwa domowego (tryb 2) i ładowanie przyspieszone (tryb 3) akumulatora trakcyjnego, a także doładowywanie akumulatora odbiorników 12 V.Silnik elektryczny 5 napędza samochód zgodnie z wybranym trybem jazdy i warunkami drogowymi. Odzyskuje energię w trakcie hamowania pojazdu i zmniejszania prędkości.
Etykiety
Rozdział Tylne drzwi na bocznych zawiasach.
Rozdział System Smart Cargo.
Rozdział Środki ostrożności dotyczące foteli i kanapy.
Rozdział Chowany stolik przesuwany.
Page 7 of 360

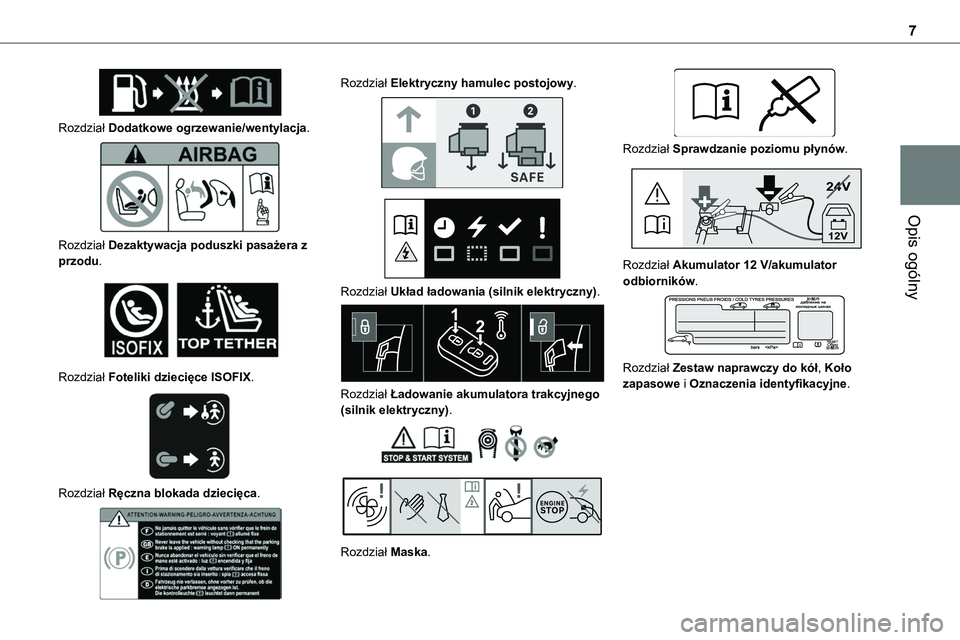

7
Opis ogólny
Rozdział Dodatkowe ogrzewanie/wentylacja.
Rozdział Dezaktywacja poduszki pasażera z przodu.
Rozdział Foteliki dziecięce ISOFIX.
Rozdział Ręczna blokada dziecięca.
Rozdział Elektryczny hamulec postojowy.
Rozdział Układ ładowania (silnik elektryczny).
Rozdział Ładowanie akumulatora trakcyjnego (silnik elektryczny).
Rozdział Maska.
Rozdział Sprawdzanie poziomu płynów.
24V
12V
Rozdział Akumulator 12 V/akumulator odbiorników.
Rozdział Zestaw naprawczy do kół, Koło zapasowe i Oznaczenia identyfikacyjne.
Page 8 of 360
8

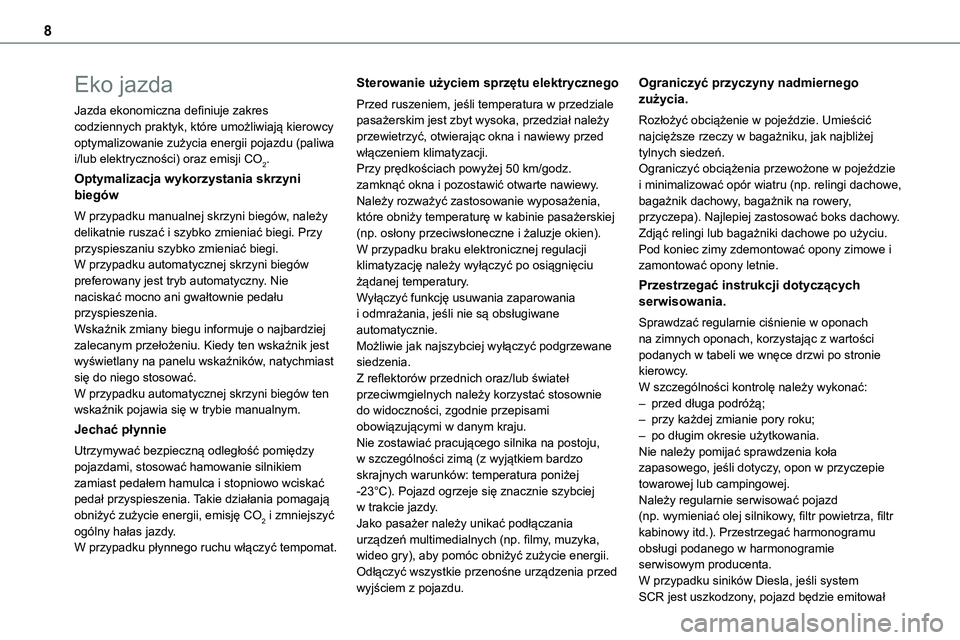

Eko jazda
Jazda ekonomiczna definiuje zakres codziennych praktyk, które umożliwiają kierowcy optymalizowanie zużycia energii pojazdu (paliwa i/lub elektryczności) oraz emisji CO2.
Optymalizacja wykorzystania skrzyni biegów
W przypadku manualnej skrzyni biegów, należy
delikatnie ruszać i szybko zmieniać biegi. Przy przyspieszaniu szybko zmieniać biegi.W przypadku automatycznej skrzyni biegów preferowany jest tryb automatyczny. Nie naciskać mocno ani gwałtownie pedału przyspieszenia.Wskaźnik zmiany biegu informuje o najbardziej zalecanym przełożeniu. Kiedy ten wskaźnik jest wyświetlany na panelu wskaźników, natychmiast się do niego stosować.W przypadku automatycznej skrzyni biegów ten wskaźnik pojawia się w trybie manualnym.
Jechać płynnie
Utrzymywać bezpieczną odległość pomiędzy pojazdami, stosować hamowanie silnikiem zamiast pedałem hamulca i stopniowo wciskać pedał przyspieszenia. Takie działania pomagają obniżyć zużycie energii, emisję CO2 i zmniejszyć ogólny hałas jazdy.W przypadku płynnego ruchu włączyć tempomat.
Sterowanie użyciem sprzętu elektrycznego
Przed ruszeniem, jeśli temperatura w przedziale pasażerskim jest zbyt wysoka, przedział należy przewietrzyć, otwierając okna i nawiewy przed włączeniem klimatyzacji.Przy prędkościach powyżej 50 km/godz. zamknąć okna i pozostawić otwarte nawiewy.Należy rozważyć zastosowanie wyposażenia, które obniży temperaturę w kabinie pasażerskiej
(np. osłony przeciwsłoneczne i żaluzje okien).W przypadku braku elektronicznej regulacji klimatyzację należy wyłączyć po osiągnięciu żądanej temperatury.Wyłączyć funkcję usuwania zaparowania i odmrażania, jeśli nie są obsługiwane automatycznie.Możliwie jak najszybciej wyłączyć podgrzewane siedzenia.Z reflektorów przednich oraz/lub świateł przeciwmgielnych należy korzystać stosownie do widoczności, zgodnie przepisami obowiązującymi w danym kraju.Nie zostawiać pracującego silnika na postoju, w szczególności zimą (z wyjątkiem bardzo skrajnych warunków: temperatura poniżej -23°C). Pojazd ogrzeje się znacznie szybciej w trakcie jazdy.Jako pasażer należy unikać podłączania urządzeń multimedialnych (np. filmy, muzyka, wideo gry), aby pomóc obniżyć zużycie energii.Odłączyć wszystkie przenośne urządzenia przed wyjściem z pojazdu.
Ograniczyć przyczyny nadmiernego zużycia.
Rozłożyć obciążenie w pojeździe. Umieścić najcięższe rzeczy w bagażniku, jak najbliżej tylnych siedzeń.Ograniczyć obciążenia przewożone w pojeździe i minimalizować opór wiatru (np. relingi dachowe, bagażnik dachowy, bagażnik na rowery, przyczepa). Najlepiej zastosować boks dachowy.
Zdjąć relingi lub bagażniki dachowe po użyciu.Pod koniec zimy zdemontować opony zimowe i zamontować opony letnie.
Przestrzegać instrukcji dotyczących serwisowania.
Sprawdzać regularnie ciśnienie w oponach na zimnych oponach, korzystając z wartości podanych w tabeli we wnęce drzwi po stronie kierowcy.W szczególności kontrolę należy wykonać:– przed długa podróżą;– przy każdej zmianie pory roku;– po długim okresie użytkowania.Nie należy pomijać sprawdzenia koła zapasowego, jeśli dotyczy, opon w przyczepie towarowej lub campingowej.Należy regularnie serwisować pojazd (np. wymieniać olej silnikowy, filtr powietrza, filtr kabinowy itd.). Przestrzegać harmonogramu obsługi podanego w harmonogramie serwisowym producenta.W przypadku siników Diesla, jeśli system SCR jest uszkodzony, pojazd będzie emitował
Page 9 of 360
9
Eko jazda

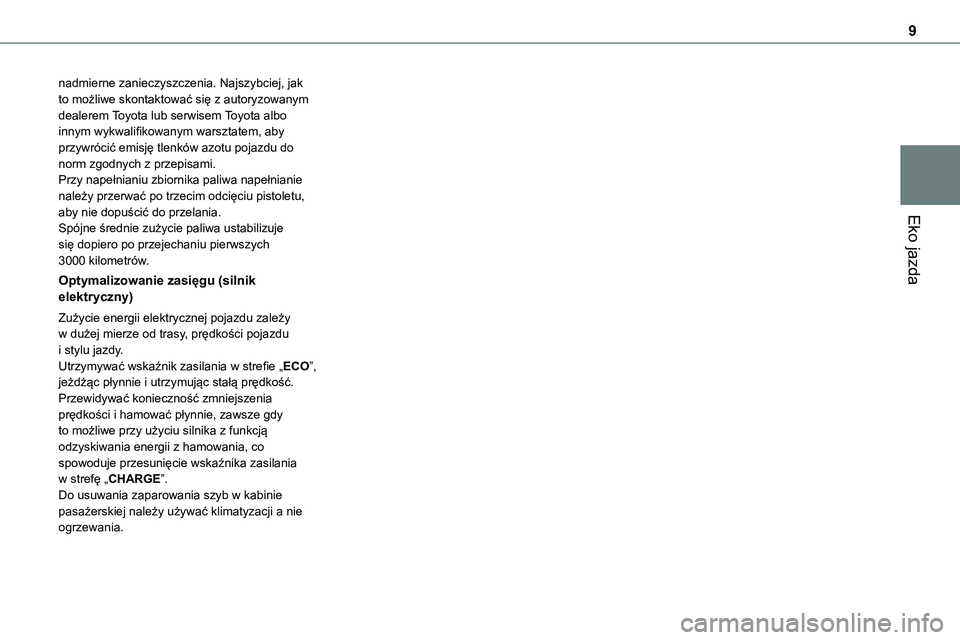

nadmierne zanieczyszczenia. Najszybciej, jak to możliwe skontaktować się z autoryzowanym dealerem Toyota lub serwisem Toyota albo innym wykwalifikowanym warsztatem, aby przywrócić emisję tlenków azotu pojazdu do norm zgodnych z przepisami.Przy napełnianiu zbiornika paliwa napełnianie należy przerwać po trzecim odcięciu pistoletu, aby nie dopuścić do przelania.
Spójne średnie zużycie paliwa ustabilizuje się dopiero po przejechaniu pierwszych 3000 kilometrów.
Optymalizowanie zasięgu (silnik elektryczny)
Zużycie energii elektrycznej pojazdu zależy w dużej mierze od trasy, prędkości pojazdu i stylu jazdy.Utrzymywać wskaźnik zasilania w strefie „ECO”, jeżdżąc płynnie i utrzymując stałą prędkość.Przewidywać konieczność zmniejszenia prędkości i hamować płynnie, zawsze gdy to możliwe przy użyciu silnika z funkcją odzyskiwania energii z hamowania, co spowoduje przesunięcie wskaźnika zasilania w strefę „CHARGE”.Do usuwania zaparowania szyb w kabinie pasażerskiej należy używać klimatyzacji a nie ogrzewania.
Page 10 of 360
10

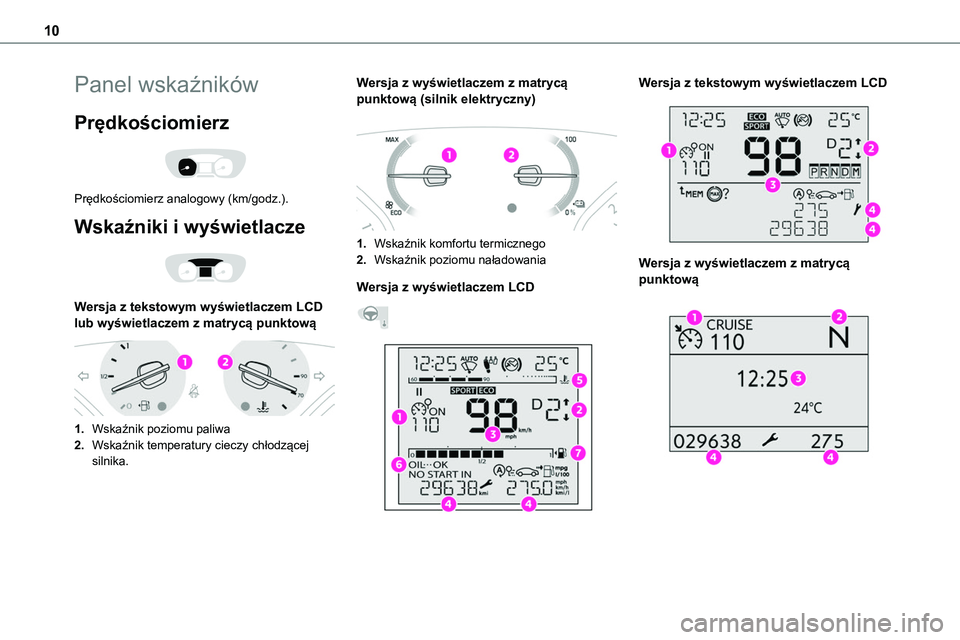

Panel wskaźników
Prędkościomierz
Prędkościomierz analogowy (km/godz.).
Wskaźniki i wyświetlacze
Wersja z tekstowym wyświetlaczem LCD lub wyświetlaczem z matrycą punktową
1.Wskaźnik poziomu paliwa
2.Wskaźnik temperatury cieczy chłodzącej silnika.
Wersja z wyświetlaczem z matrycą punktową (silnik elektryczny)
1.Wskaźnik komfortu termicznego
2.Wskaźnik poziomu naładowania
Wersja z wyświetlaczem LCD
Wersja z tekstowym wyświetlaczem LCD
Wersja z wyświetlaczem z matrycą punktową
