13
Instrumenten
1
Lijst van waarschuwings- en
controlelampjes
Rode lampjes
STOPBlijft branden, in combinatie met een ander waarschuwingslampje, de weergave van een melding en een geluidssignaal.Er is een ernstige storing in de motor, het
remsysteem, de stuurbekrachtiging, de automatische transmissie of een ernstige elektrische storing gesignaleerd.Voer (1) en vervolgens (2) uit.
Maximale koelvloeistoftemperatuurof Blijft branden (waarschuwingslampje of led) met de naald in het rode gebied (afhankelijk van de uitvoering).De temperatuur van het koelsysteem is te hoog.Voer (1) uit en wacht totdat de motor is afgekoeld alvorens, indien nodig, bij te vullen tot het vereiste niveau. Voer (2) uit wanneer het probleem blijft optreden.
MotoroliedrukBlijft branden.Er is een probleem met de motorsmering.Voer (1) en vervolgens (2) uit.
Systeemstoring (elektrisch)Blijft branden.Er is een storing m.b.t. de elektromotor of de tractiebatterij gesignaleerd.
Voer (1) en vervolgens (2) uit.
Kabel aangesloten (elektrisch)Blijft branden wanneer het contact AAN wordt gezet.De laadkabel is aangesloten op de aansluiting van de auto.Blijft branden wanneer het contact AAN wordt gezet en gaat vergezeld van een melding.
De auto kan niet worden gestart wanneer de laadkabel is aangesloten op de aansluiting van de auto.Neem de laadkabel los en sluit de klep.
Laadtoestand accuBlijft branden.Er is een storing in het laadstroomcircuit van de accu (vervuilde of losgeraakte accuklemmen, multi-V-riem niet correct gespannen of gebroken, enz.).Reinig de accuklemmen en zet ze goed vast. Voer (2) uit als het lampje niet uitgaat nadat de motor is gestart.
Veiligheidsgordels niet vastgemaakt/losgemaaktBlijft branden of knippert, vergezeld van een steeds luider klinkend geluidssignaal.Een van de veiligheidsgordels is niet vastgemaakt of weer losgemaakt (afhankelijk van de uitvoering).
Portier geopendBlijft branden, in combinatie met een melding die het desbetreffende carrosseriedeel aangeeft.Dit wordt aangevuld met een geluidssignaal als de snelheid hoger is dan 10 km/h.Een portier, de achterdeuren, de achterklep of de achterruit staat nog open (afhankelijk van de uitvoering).
Sluit het desbetreffende carrosseriedeel.Dit lampje gaat niet branden als de rechter achterdeur (indien aanwezig) niet goed is gesloten.
Elektrisch bedienbare parkeerremBlijft branden.De elektrisch bedienbare parkeerrem is geactiveerd.Knippert.Storing in activeren/deactiveren.Doe het volgende (1): parkeer op een vlakke ondergrond (horizontaal oppervlak). Schakel bij een handgeschakelde transmissie een versnelling in.Selecteer bij een automatische transmissie of keuzeschakelaar stand P.Zet het contact UIT en voer (2) uit.
Handmatig bediende parkeerremBlijft branden.De parkeerrem is geactiveerd of niet goed gedeactiveerd.
RemmenBlijft branden.Het remvloeistofniveau is te laag.

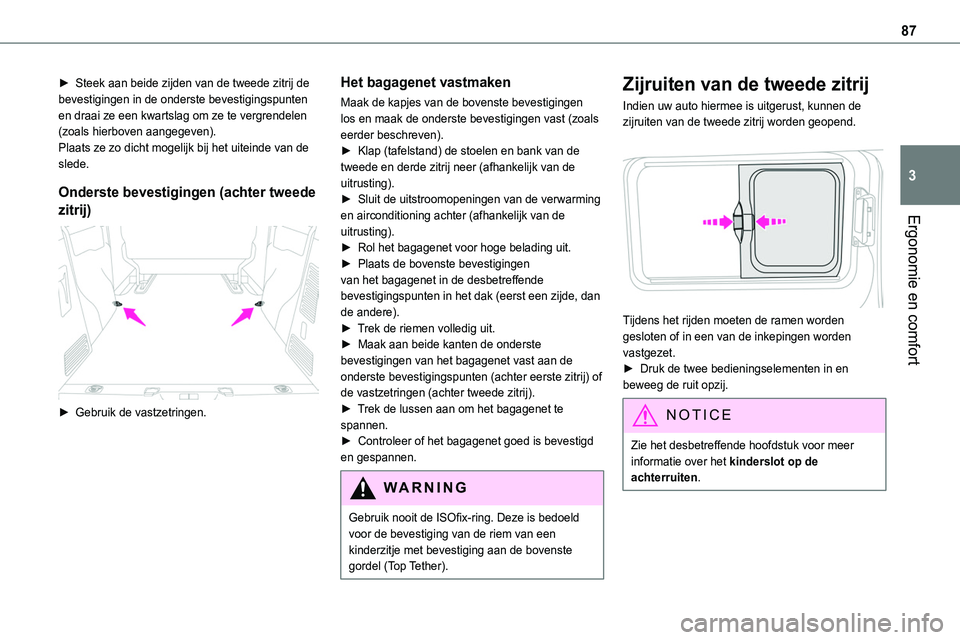

87
Ergonomie en comfort
3
► Steek aan beide zijden van de tweede zitrij de bevestigingen in de onderste bevestigingspunten en draai ze een kwartslag om ze te vergrendelen (zoals hierboven aangegeven).Plaats ze zo dicht mogelijk bij het uiteinde van de slede.
Onderste bevestigingen (achter tweede
zitrij)

► Gebruik de vastzetringen.
Het bagagenet vastmaken
Maak de kapjes van de bovenste bevestigingen los en maak de onderste bevestigingen vast (zoals eerder beschreven).► Klap (tafelstand) de stoelen en bank van de tweede en derde zitrij neer (afhankelijk van de uitrusting).► Sluit de uitstroomopeningen van de verwarming en airconditioning achter (afhankelijk van de
uitrusting).► Rol het bagagenet voor hoge belading uit.► Plaats de bovenste bevestigingen van het bagagenet in de desbetreffende bevestigingspunten in het dak (eerst een zijde, dan de andere).► Trek de riemen volledig uit.► Maak aan beide kanten de onderste bevestigingen van het bagagenet vast aan de onderste bevestigingspunten (achter eerste zitrij) of de vastzetringen (achter tweede zitrij).► Trek de lussen aan om het bagagenet te spannen.► Controleer of het bagagenet goed is bevestigd en gespannen.
WARNI NG
Gebruik nooit de ISOfix-ring. Deze is bedoeld
voor de bevestiging van de riem van een kinderzitje met bevestiging aan de bovenste gordel (Top Tether).
Zijruiten van de tweede zitrij
Indien uw auto hiermee is uitgerust, kunnen de zijruiten van de tweede zitrij worden geopend.

Tijdens het rijden moeten de ramen worden gesloten of in een van de inkepingen worden vastgezet.► Druk de twee bedieningselementen in en beweeg de ruit opzij.
NOTIC E
Zie het desbetreffende hoofdstuk voor meer informatie over het kinderslot op de achterruiten.

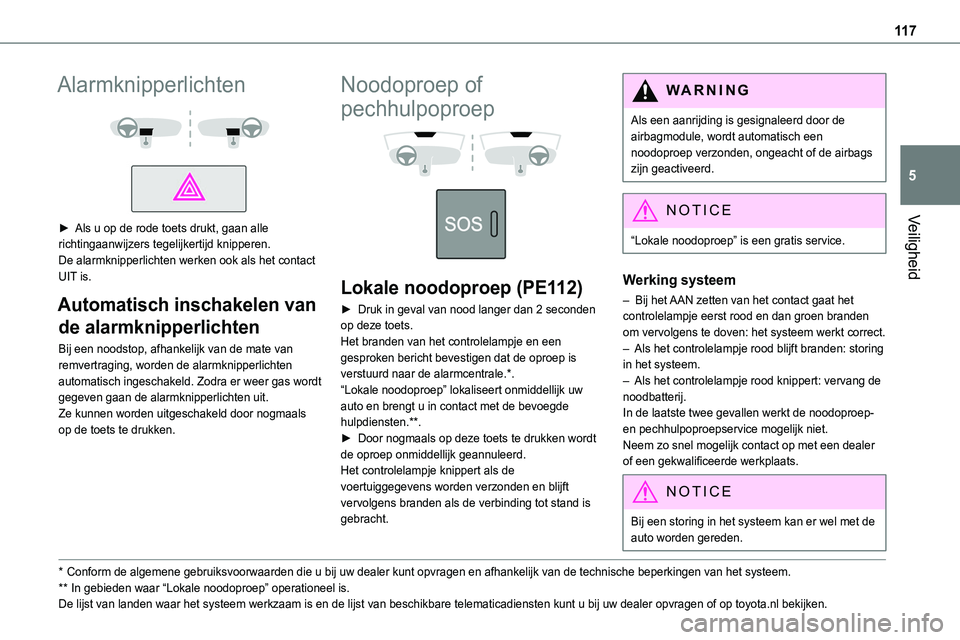

11 7
Veiligheid
5
Alarmknipperlichten


► Als u op de rode toets drukt, gaan alle richtingaanwijzers tegelijkertijd knipperen.De alarmknipperlichten werken ook als het contact UIT is.
Automatisch inschakelen van
de alarmknipperlichten
Bij een noodstop, afhankelijk van de mate van remvertraging, worden de alarmknipperlichten automatisch ingeschakeld. Zodra er weer gas wordt gegeven gaan de alarmknipperlichten uit.Ze kunnen worden uitgeschakeld door nogmaals op de toets te drukken.
* Conform de algemene gebruiksvoorwaarden die u bij uw dealer kunt opvragen en afhankelijk \
van de technische beperkingen van het systeem.
** In gebieden waar “Lokale noodoproep” operationeel is. De lijst van landen waar het systeem werkzaam is en de lijst van beschik\
bare telematicadiensten kunt u bij uw dealer opvragen of op toyota.nl be\
kijken.
Noodoproep of
pechhulpoproep


Lokale noodoproep (PE112)
► Druk in geval van nood langer dan 2 seconden op deze toets.Het branden van het controlelampje en een gesproken bericht bevestigen dat de oproep is verstuurd naar de alarmcentrale.*.“Lokale noodoproep” lokaliseert onmiddellijk uw auto en brengt u in contact met de bevoegde hulpdiensten.**.► Door nogmaals op deze toets te drukken wordt de oproep onmiddellijk geannuleerd.Het controlelampje knippert als de voertuiggegevens worden verzonden en blijft vervolgens branden als de verbinding tot stand is gebracht.
WARNI NG
Als een aanrijding is gesignaleerd door de airbagmodule, wordt automatisch een noodoproep verzonden, ongeacht of de airbags zijn geactiveerd.
NOTIC E
“Lokale noodoproep” is een gratis service.
Werking systeem
– Bij het AAN zetten van het contact gaat het controlelampje eerst rood en dan groen branden om vervolgens te doven: het systeem werkt correct.– Als het controlelampje rood blijft branden: storing in het systeem.– Als het controlelampje rood knippert: vervang de noodbatterij. In de laatste twee gevallen werkt de noodoproep- en pechhulpoproepservice mogelijk niet.Neem zo snel mogelijk contact op met een dealer of een gekwalificeerde werkplaats.
NOTIC E
Bij een storing in het systeem kan er wel met de auto worden gereden.

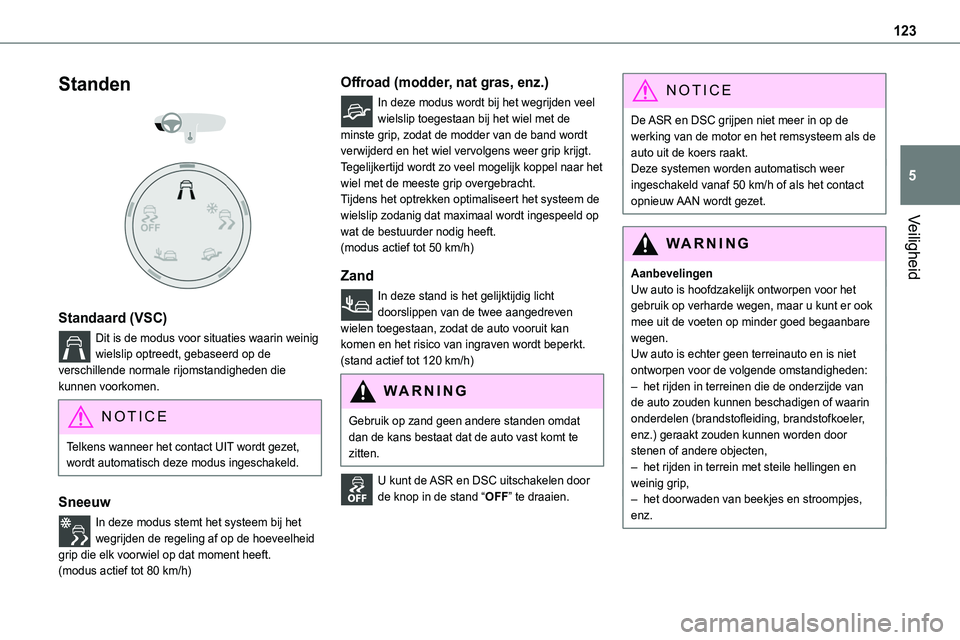

123
Veiligheid
5
Standen


Standaard (VSC)
Dit is de modus voor situaties waarin weinig wielslip optreedt, gebaseerd op de verschillende normale rijomstandigheden die kunnen voorkomen.
NOTIC E
Telkens wanneer het contact UIT wordt gezet, wordt automatisch deze modus ingeschakeld.
Sneeuw
In deze modus stemt het systeem bij het wegrijden de regeling af op de hoeveelheid grip die elk voorwiel op dat moment heeft.(modus actief tot 80 km/h)
Offroad (modder, nat gras, enz.)
In deze modus wordt bij het wegrijden veel wielslip toegestaan bij het wiel met de minste grip, zodat de modder van de band wordt verwijderd en het wiel vervolgens weer grip krijgt. Tegelijkertijd wordt zo veel mogelijk koppel naar het wiel met de meeste grip overgebracht.Tijdens het optrekken optimaliseert het systeem de wielslip zodanig dat maximaal wordt ingespeeld op
wat de bestuurder nodig heeft.(modus actief tot 50 km/h)
Zand
In deze stand is het gelijktijdig licht doorslippen van de twee aangedreven wielen toegestaan, zodat de auto vooruit kan komen en het risico van ingraven wordt beperkt.(stand actief tot 120 km/h)
WARNI NG
Gebruik op zand geen andere standen omdat dan de kans bestaat dat de auto vast komt te zitten.
U kunt de ASR en DSC uitschakelen door de knop in de stand “OFF” te draaien.
NOTIC E
De ASR en DSC grijpen niet meer in op de werking van de motor en het remsysteem als de auto uit de koers raakt.Deze systemen worden automatisch weer ingeschakeld vanaf 50 km/h of als het contact opnieuw AAN wordt gezet.
WARNI NG
AanbevelingenUw auto is hoofdzakelijk ontworpen voor het gebruik op verharde wegen, maar u kunt er ook mee uit de voeten op minder goed begaanbare wegen.Uw auto is echter geen terreinauto en is niet ontworpen voor de volgende omstandigheden:– het rijden in terreinen die de onderzijde van de auto zouden kunnen beschadigen of waarin onderdelen (brandstofleiding, brandstofkoeler, enz.) geraakt zouden kunnen worden door stenen of andere objecten,– het rijden in terrein met steile hellingen en weinig grip,– het doorwaden van beekjes en stroompjes, enz.

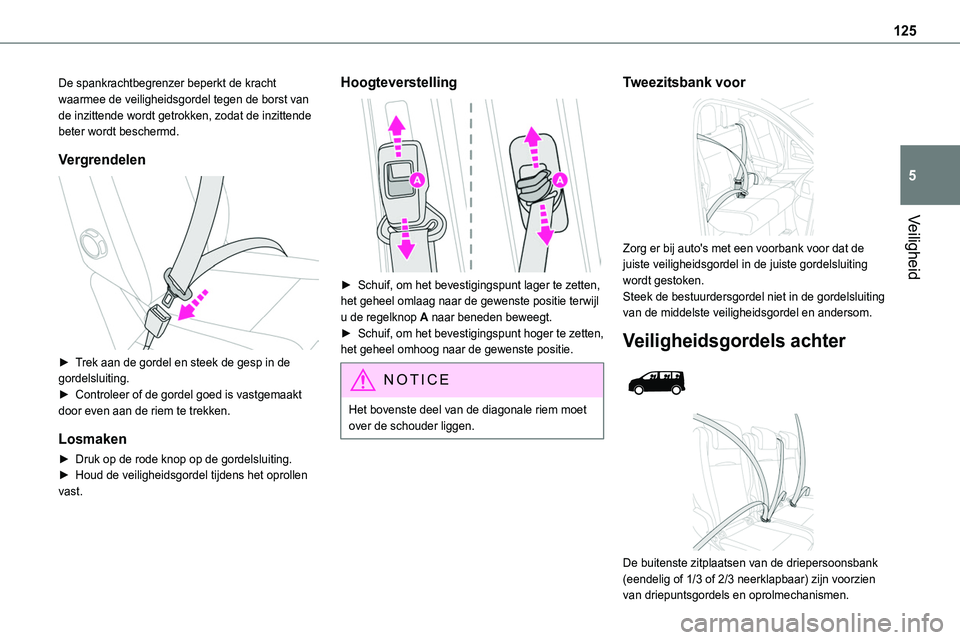

125
Veiligheid
5
De spankrachtbegrenzer beperkt de kracht waarmee de veiligheidsgordel tegen de borst van de inzittende wordt getrokken, zodat de inzittende beter wordt beschermd.
Vergrendelen

► Trek aan de gordel en steek de gesp in de gordelsluiting.► Controleer of de gordel goed is vastgemaakt door even aan de riem te trekken.
Losmaken
► Druk op de rode knop op de gordelsluiting.► Houd de veiligheidsgordel tijdens het oprollen vast.
Hoogteverstelling

► Schuif, om het bevestigingspunt lager te zetten, het geheel omlaag naar de gewenste positie terwijl u de regelknop A naar beneden beweegt.► Schuif, om het bevestigingspunt hoger te zetten, het geheel omhoog naar de gewenste positie.
NOTIC E
Het bovenste deel van de diagonale riem moet over de schouder liggen.
Tweezitsbank voor

Zorg er bij auto's met een voorbank voor dat de juiste veiligheidsgordel in de juiste gordelsluiting wordt gestoken.Steek de bestuurdersgordel niet in de gordelsluiting van de middelste veiligheidsgordel en andersom.
Veiligheidsgordels achter


De buitenste zitplaatsen van de driepersoonsbank (eendelig of 1/3 of 2/3 neerklapbaar) zijn voorzien
van driepuntsgordels en oprolmechanismen.

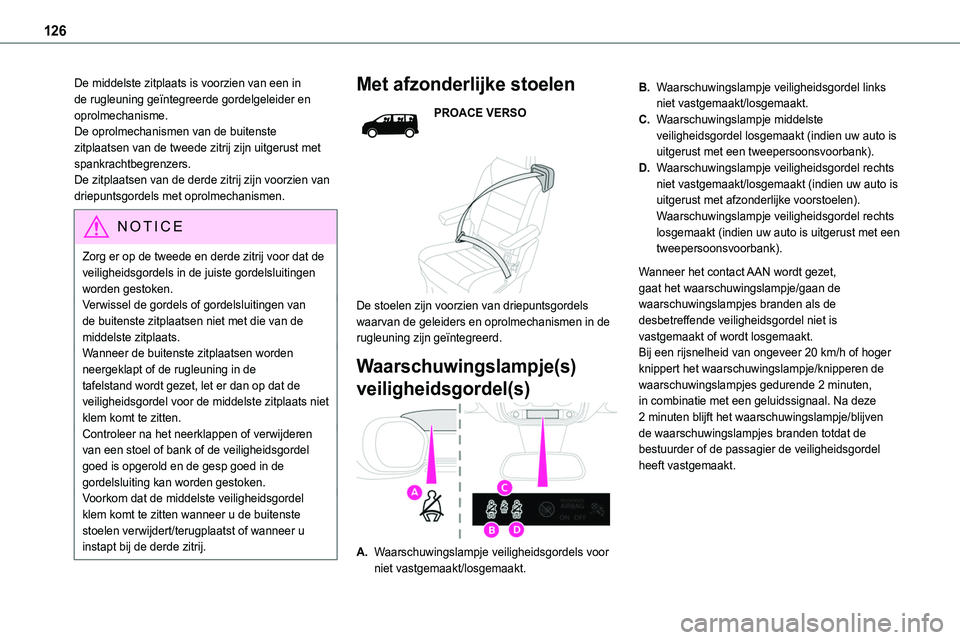

126
De middelste zitplaats is voorzien van een in de rugleuning geïntegreerde gordelgeleider en oprolmechanisme.De oprolmechanismen van de buitenste zitplaatsen van de tweede zitrij zijn uitgerust met spankrachtbegrenzers.De zitplaatsen van de derde zitrij zijn voorzien van driepuntsgordels met oprolmechanismen.
NOTIC E
Zorg er op de tweede en derde zitrij voor dat de veiligheidsgordels in de juiste gordelsluitingen worden gestoken.Verwissel de gordels of gordelsluitingen van de buitenste zitplaatsen niet met die van de middelste zitplaats.Wanneer de buitenste zitplaatsen worden neergeklapt of de rugleuning in de tafelstand wordt gezet, let er dan op dat de veiligheidsgordel voor de middelste zitplaats niet klem komt te zitten.Controleer na het neerklappen of verwijderen van een stoel of bank of de veiligheidsgordel goed is opgerold en de gesp goed in de gordelsluiting kan worden gestoken.Voorkom dat de middelste veiligheidsgordel klem komt te zitten wanneer u de buitenste stoelen verwijdert/terugplaatst of wanneer u
instapt bij de derde zitrij.
Met afzonderlijke stoelen
PROACE VERSO


De stoelen zijn voorzien van driepuntsgordels waarvan de geleiders en oprolmechanismen in de rugleuning zijn geïntegreerd.
Waarschuwingslampje(s)
veiligheidsgordel(s)
A.Waarschuwingslampje veiligheidsgordels voor niet vastgemaakt/losgemaakt.
B.Waarschuwingslampje veiligheidsgordel links niet vastgemaakt/losgemaakt.
C.Waarschuwingslampje middelste veiligheidsgordel losgemaakt (indien uw auto is uitgerust met een tweepersoonsvoorbank).
D.Waarschuwingslampje veiligheidsgordel rechts niet vastgemaakt/losgemaakt (indien uw auto is uitgerust met afzonderlijke voorstoelen).Waarschuwingslampje veiligheidsgordel rechts losgemaakt (indien uw auto is uitgerust met een tweepersoonsvoorbank).
Wanneer het contact AAN wordt gezet, gaat het waarschuwingslampje/gaan de waarschuwingslampjes branden als de desbetreffende veiligheidsgordel niet is vastgemaakt of wordt losgemaakt.Bij een rijsnelheid van ongeveer 20 km/h of hoger knippert het waarschuwingslampje/knipperen de waarschuwingslampjes gedurende 2 minuten, in combinatie met een geluidssignaal. Na deze 2 minuten blijft het waarschuwingslampje/blijven de waarschuwingslampjes branden totdat de bestuurder of de passagier de veiligheidsgordel heeft vastgemaakt.

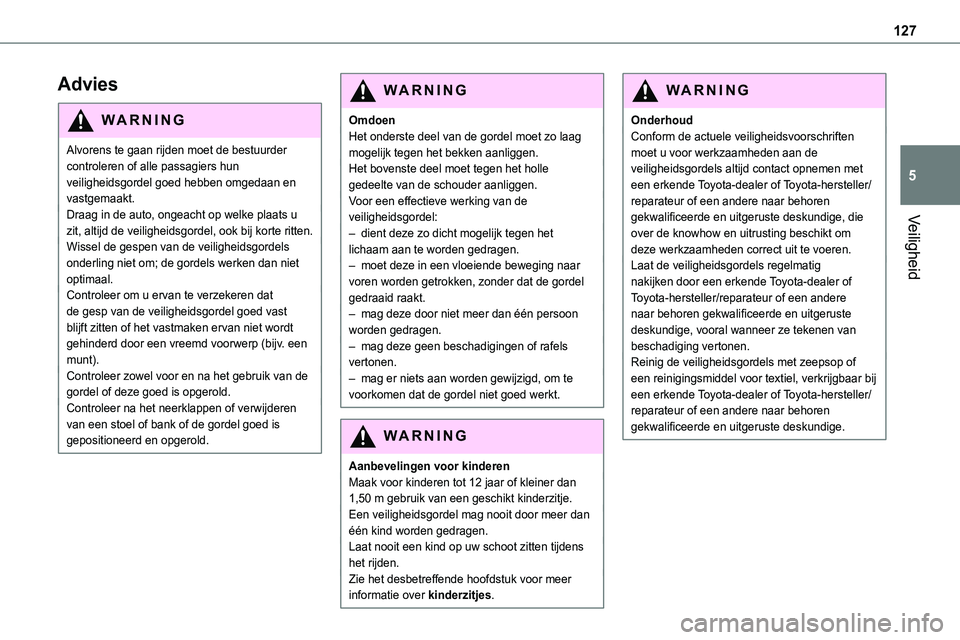

127
Veiligheid
5
Advies
WARNI NG
Alvorens te gaan rijden moet de bestuurder controleren of alle passagiers hun veiligheidsgordel goed hebben omgedaan en vastgemaakt.Draag in de auto, ongeacht op welke plaats u zit, altijd de veiligheidsgordel, ook bij korte ritten.Wissel de gespen van de veiligheidsgordels onderling niet om; de gordels werken dan niet optimaal.Controleer om u ervan te verzekeren dat de gesp van de veiligheidsgordel goed vast blijft zitten of het vastmaken ervan niet wordt gehinderd door een vreemd voorwerp (bijv. een munt).Controleer zowel voor en na het gebruik van de gordel of deze goed is opgerold.Controleer na het neerklappen of verwijderen van een stoel of bank of de gordel goed is gepositioneerd en opgerold.
WARNI NG
OmdoenHet onderste deel van de gordel moet zo laag mogelijk tegen het bekken aanliggen.Het bovenste deel moet tegen het holle gedeelte van de schouder aanliggen.Voor een effectieve werking van de veiligheidsgordel:
– dient deze zo dicht mogelijk tegen het lichaam aan te worden gedragen.– moet deze in een vloeiende beweging naar voren worden getrokken, zonder dat de gordel gedraaid raakt.– mag deze door niet meer dan één persoon worden gedragen.– mag deze geen beschadigingen of rafels vertonen.– mag er niets aan worden gewijzigd, om te voorkomen dat de gordel niet goed werkt.
WARNI NG
Aanbevelingen voor kinderenMaak voor kinderen tot 12 jaar of kleiner dan 1,50 m gebruik van een geschikt kinderzitje.Een veiligheidsgordel mag nooit door meer dan één kind worden gedragen.
Laat nooit een kind op uw schoot zitten tijdens het rijden.Zie het desbetreffende hoofdstuk voor meer informatie over kinderzitjes.
WARNI NG
OnderhoudConform de actuele veiligheidsvoorschriften moet u voor werkzaamheden aan de veiligheidsgordels altijd contact opnemen met een erkende Toyota-dealer of Toyota-hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige, die
over de knowhow en uitrusting beschikt om deze werkzaamheden correct uit te voeren.Laat de veiligheidsgordels regelmatig nakijken door een erkende Toyota-dealer of Toyota-hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige, vooral wanneer ze tekenen van beschadiging vertonen.Reinig de veiligheidsgordels met zeepsop of een reinigingsmiddel voor textiel, verkrijgbaar bij een erkende Toyota-dealer of Toyota-hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.

131
Veiligheid
5
Ga niet onnodig dicht tegen het portierpaneel zitten.De portierpanelen van de voorportieren bevatten de zijdelingse botsingssensoren.Schade aan het portier of het niet correct uitvoeren van werkzaamheden (wijzigingen of reparaties) aan de voorportieren of de binnenbekleding van de voorportieren kan ertoe leiden dat deze sensoren niet meer goed
werken. In dat geval werken de side airbags mogelijk niet!Alle werkzaamheden moeten worden uitgevoerd door een erkende Toyota-dealer of Toyota-hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
PROACE VERSO
WARNI NG
Curtain airbagsBevestig nooit iets op of aan de hemelbekleding; dit zou bij het afgaan van de curtain airbags kunnen leiden tot hoofdletsel.Verwijder de handgrepen aan het dak niet; deze maken deel uit van de bevestiging van de curtain airbags.
Kinderzitjes
NOTIC E
De regelgeving met betrekking tot het vervoer van kinderen is per land verschillend. Raadpleeg de in uw land geldende regels.
Volg voor een optimale veiligheid de volgende adviezen op:– Conform de Europese wetgeving dienen alle kinderen jonger dan 12 jaar of kleiner dan 150 cm in gehomologeerde, aan het lichaamsgewicht aangepaste kinderzitjes op met veiligheidsgordels of ISOfix-bevestigingen uitgeruste plaatsen te worden vervoerd.– De veiligste plaats voor het vervoeren van een kind is volgens de statistieken een plaats op een van de achterzitplaatsen van uw auto.– Kinderen tot 9 kg moeten zowel voor- als achterin “tegen de rijrichting in” worden vervoerd.
NOTIC E
Het is raadzaam om kinderen op de achterzitplaatsen van uw auto als volgt te vervoeren:– tot 3 jaar “met het gezicht tegen de rijrichting in”,– vanaf 3 jaar “met het gezicht in de rijrichting”.
WARNI NG
Controleer of de veiligheidsgordel goed gepositioneerd en aangetrokken is.Controleer bij kinderzitjes met een steun of deze steun stevig en stabiel op de vloer staat.
Advies
WARNI NG
Bij een onjuist geplaatst kinderzitje is de bescherming van het kind bij een aanrijding niet meer gewaarborgd.Controleer of er geen veiligheidsgordel of gordelsluiting van de veiligheidsgordel onder het kinderzitje zit; dat zou de stabiliteit van het zitje in gevaar kunnen brengen.Zorg ervoor dat de veiligheidsgordel of het tuigje van het kinderzitje, zelfs bij korte ritten, wordt vastgemaakt, waarbij de speling ten opzichte van het lichaam van het kind zoveel mogelijk moet worden beperkt.Zorg er bij het bevestigen van het kinderzitje met de veiligheidsgordel voor dat de veiligheidsgordel correct tegen het kinderzitje is gespannen en dat de gordel het kinderzitje stevig op zijn plaats houdt. Schuif de
passagiersstoel, wanneer deze versteld kan worden, indien nodig naar voren.

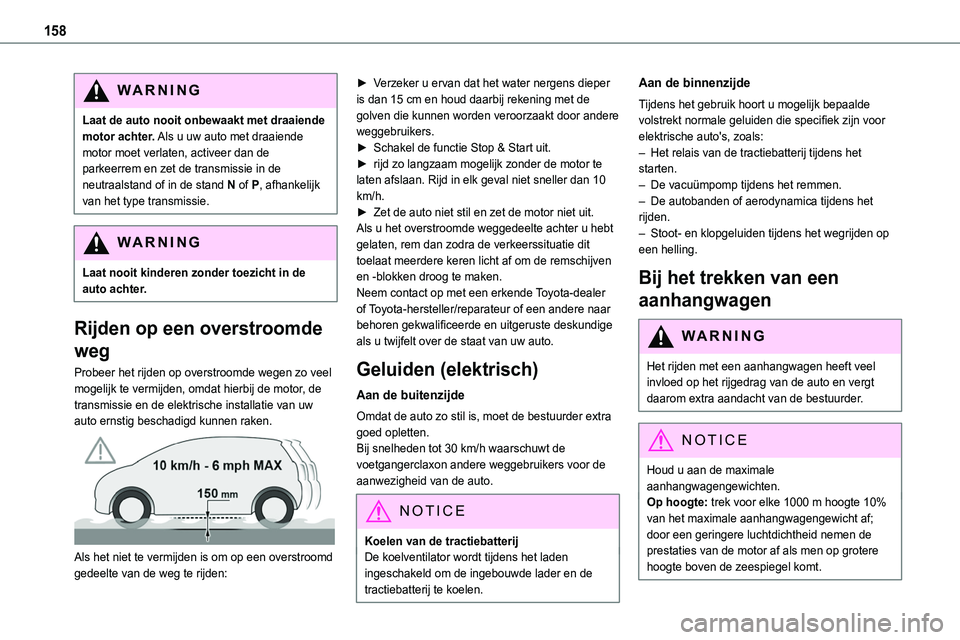

158
WARNI NG
Laat de auto nooit onbewaakt met draaiende motor achter. Als u uw auto met draaiende motor moet verlaten, activeer dan de parkeerrem en zet de transmissie in de neutraalstand of in de stand N of P, afhankelijk van het type transmissie.
WARNI NG
Laat nooit kinderen zonder toezicht in de auto achter.
Rijden op een overstroomde
weg
Probeer het rijden op overstroomde wegen zo veel mogelijk te vermijden, omdat hierbij de motor, de transmissie en de elektrische installatie van uw auto ernstig beschadigd kunnen raken.

Als het niet te vermijden is om op een overstroomd gedeelte van de weg te rijden:
► Verzeker u ervan dat het water nergens dieper is dan 15 cm en houd daarbij rekening met de golven die kunnen worden veroorzaakt door andere weggebruikers.► Schakel de functie Stop & Start uit.► rijd zo langzaam mogelijk zonder de motor te laten afslaan. Rijd in elk geval niet sneller dan 10 km/h.► Zet de auto niet stil en zet de motor niet uit.
Als u het overstroomde weggedeelte achter u hebt gelaten, rem dan zodra de verkeerssituatie dit toelaat meerdere keren licht af om de remschijven en -blokken droog te maken.Neem contact op met een erkende Toyota-dealer of Toyota-hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige als u twijfelt over de staat van uw auto.
Geluiden (elektrisch)
Aan de buitenzijde
Omdat de auto zo stil is, moet de bestuurder extra goed opletten.Bij snelheden tot 30 km/h waarschuwt de voetgangerclaxon andere weggebruikers voor de aanwezigheid van de auto.
NOTIC E
Koelen van de tractiebatterijDe koelventilator wordt tijdens het laden ingeschakeld om de ingebouwde lader en de tractiebatterij te koelen.
Aan de binnenzijde
Tijdens het gebruik hoort u mogelijk bepaalde volstrekt normale geluiden die specifiek zijn voor elektrische auto's, zoals:– Het relais van de tractiebatterij tijdens het starten.– De vacuümpomp tijdens het remmen.– De autobanden of aerodynamica tijdens het rijden.
– Stoot- en klopgeluiden tijdens het wegrijden op een helling.
Bij het trekken van een
aanhangwagen
WARNI NG
Het rijden met een aanhangwagen heeft veel invloed op het rijgedrag van de auto en vergt daarom extra aandacht van de bestuurder.
NOTIC E
Houd u aan de maximale aanhangwagengewichten.Op hoogte: trek voor elke 1000 m hoogte 10% van het maximale aanhangwagengewicht af; door een geringere luchtdichtheid nemen de prestaties van de motor af als men op grotere hoogte boven de zeespiegel komt.

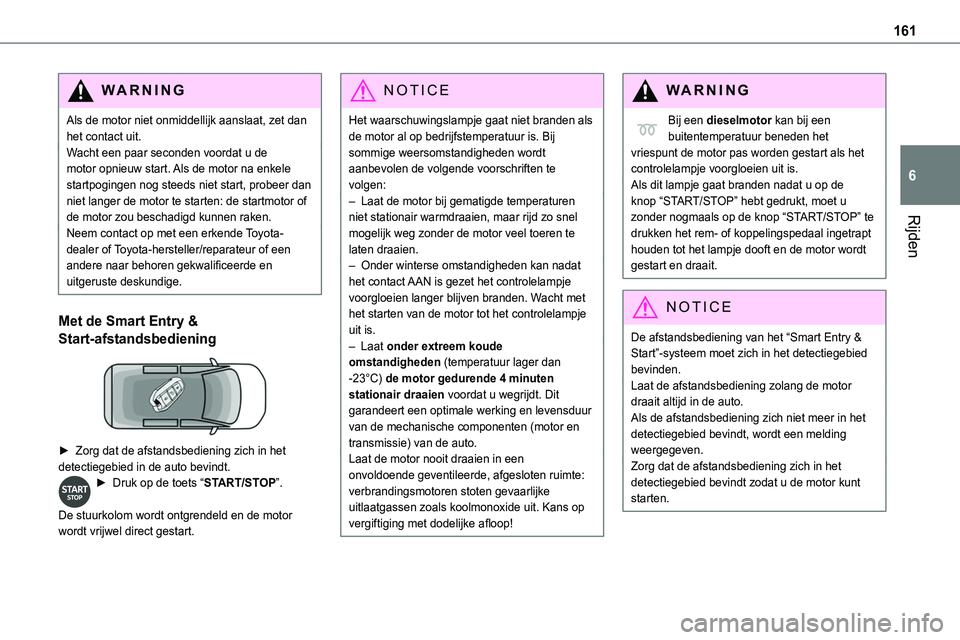

161
Rijden
6
WARNI NG
Als de motor niet onmiddellijk aanslaat, zet dan het contact uit.Wacht een paar seconden voordat u de motor opnieuw start. Als de motor na enkele startpogingen nog steeds niet start, probeer dan niet langer de motor te starten: de startmotor of de motor zou beschadigd kunnen raken.
Neem contact op met een erkende Toyota-dealer of Toyota-hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
Met de Smart Entry &
Start-afstandsbediening

► Zorg dat de afstandsbediening zich in het detectiegebied in de auto bevindt.► Druk op de toets “START/STOP”.
De stuurkolom wordt ontgrendeld en de motor wordt vrijwel direct gestart.
NOTIC E
Het waarschuwingslampje gaat niet branden als de motor al op bedrijfstemperatuur is. Bij sommige weersomstandigheden wordt aanbevolen de volgende voorschriften te volgen:– Laat de motor bij gematigde temperaturen niet stationair warmdraaien, maar rijd zo snel
mogelijk weg zonder de motor veel toeren te laten draaien. – Onder winterse omstandigheden kan nadat het contact AAN is gezet het controlelampje voorgloeien langer blijven branden. Wacht met het starten van de motor tot het controlelampje uit is.– Laat onder extreem koude omstandigheden (temperatuur lager dan -23°C) de motor gedurende 4 minuten stationair draaien voordat u wegrijdt. Dit garandeert een optimale werking en levensduur van de mechanische componenten (motor en transmissie) van de auto.Laat de motor nooit draaien in een onvoldoende geventileerde, afgesloten ruimte: verbrandingsmotoren stoten gevaarlijke uitlaatgassen zoals koolmonoxide uit. Kans op vergiftiging met dodelijke afloop!
WARNI NG
Bij een dieselmotor kan bij een buitentemperatuur beneden het vriespunt de motor pas worden gestart als het controlelampje voorgloeien uit is.Als dit lampje gaat branden nadat u op de knop “START/STOP” hebt gedrukt, moet u zonder nogmaals op de knop “START/STOP” te
drukken het rem- of koppelingspedaal ingetrapt houden tot het lampje dooft en de motor wordt gestart en draait.
NOTIC E
De afstandsbediening van het “Smart Entry & Start”-systeem moet zich in het detectiegebied bevinden.Laat de afstandsbediening zolang de motor draait altijd in de auto.Als de afstandsbediening zich niet meer in het detectiegebied bevindt, wordt een melding weergegeven.Zorg dat de afstandsbediening zich in het detectiegebied bevindt zodat u de motor kunt starten.
