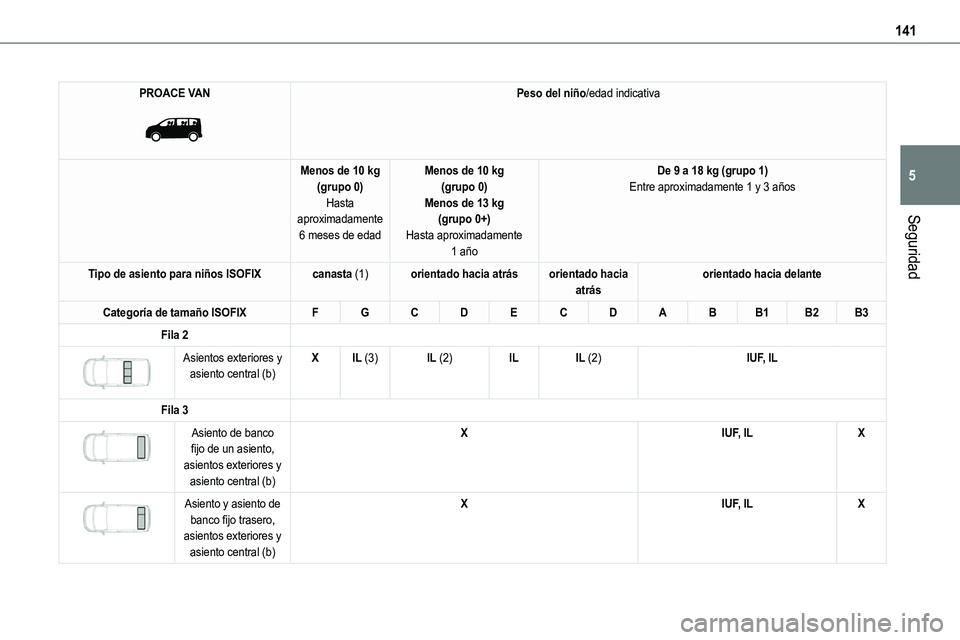

141
Seguridad
5
PROACE VAN

Peso del niño/edad indicativa
Menos de 10 kg(grupo 0)Hasta aproximadamente
6 meses de edad
Menos de 10 kg(grupo 0)Menos de 13 kg(grupo 0+)
Hasta aproximadamente 1 año
De 9 a 18 kg (grupo 1)Entre aproximadamente 1 y 3 años
Tipo de asiento para niños ISOFIXcanasta (1)orientado hacia atrásorientado hacia atrásorientado hacia delante
Categoría de tamaño ISOFIXFGCDECDABB1B2B3
Fila 2

Asientos exteriores y asiento central (b)XIL (3)IL (2)ILIL (2)IUF, IL
Fila 3

Asiento de banco fijo de un asiento, asientos exteriores y asiento central (b)
XIUF, ILX


Asiento y asiento de banco fijo trasero, asientos exteriores y asiento central (b)
XIUF, ILX

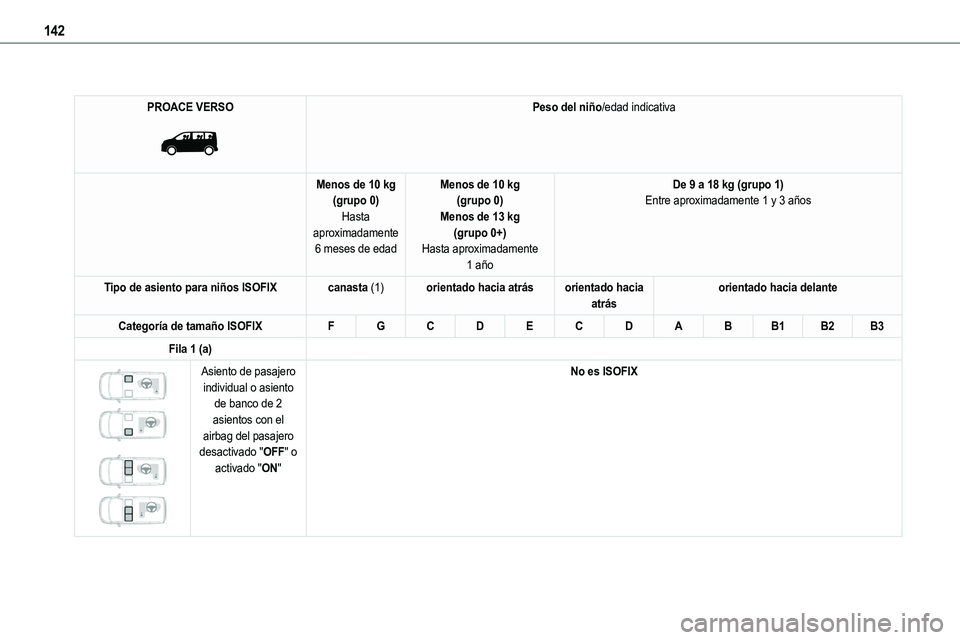

142
PROACE VERSO

Peso del niño/edad indicativa
Menos de 10 kg(grupo 0)Hasta
aproximadamente 6 meses de edad
Menos de 10 kg(grupo 0)Menos de 13 kg
(grupo 0+)Hasta aproximadamente 1 año
De 9 a 18 kg (grupo 1)Entre aproximadamente 1 y 3 años
Tipo de asiento para niños ISOFIXcanasta (1)orientado hacia atrásorientado hacia atrásorientado hacia delante
Categoría de tamaño ISOFIXFGCDECDABB1B2B3
Fila 1 (a)


Asiento de pasajero individual o asiento de banco de 2 asientos con el airbag del pasajero desactivado "OFF" o activado "ON"
No es ISOFIX

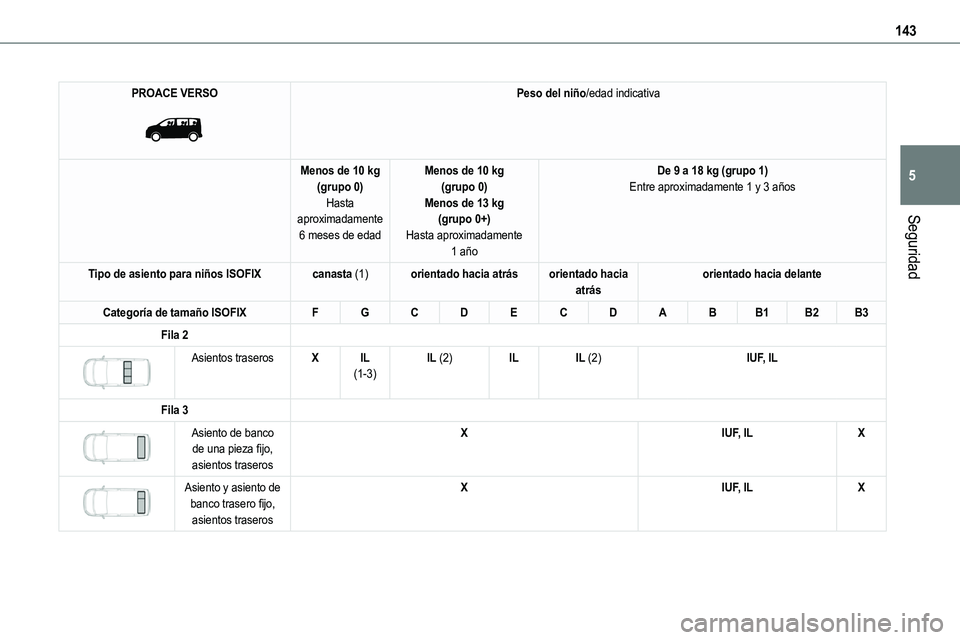

143
Seguridad
5
PROACE VERSO

Peso del niño/edad indicativa
Menos de 10 kg(grupo 0)Hasta aproximadamente
6 meses de edad
Menos de 10 kg(grupo 0)Menos de 13 kg(grupo 0+)
Hasta aproximadamente 1 año
De 9 a 18 kg (grupo 1)Entre aproximadamente 1 y 3 años
Tipo de asiento para niños ISOFIXcanasta (1)orientado hacia atrásorientado hacia atrásorientado hacia delante
Categoría de tamaño ISOFIXFGCDECDABB1B2B3
Fila 2

Asientos traserosXIL (1-3)IL (2)ILIL (2)IUF, IL
Fila 3

Asiento de banco de una pieza fijo, asientos traseros
XIUF, ILX


Asiento y asiento de banco trasero fijo, asientos traseros
XIUF, ILX

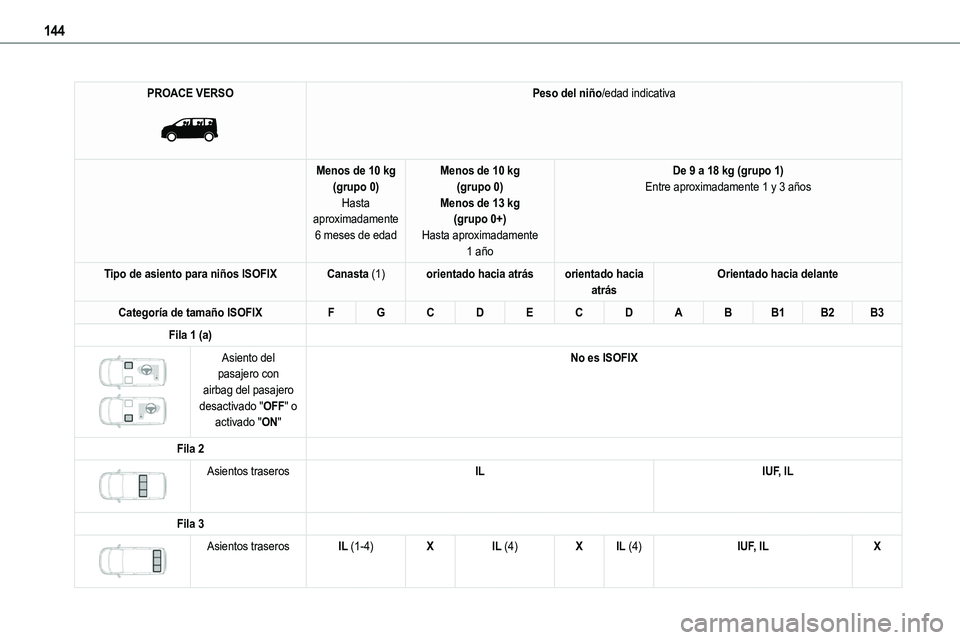

144
PROACE VERSO

Peso del niño/edad indicativa
Menos de 10 kg(grupo 0)Hasta aproximadamente
6 meses de edad
Menos de 10 kg(grupo 0)Menos de 13 kg(grupo 0+)
Hasta aproximadamente 1 año
De 9 a 18 kg (grupo 1)Entre aproximadamente 1 y 3 años
Tipo de asiento para niños ISOFIXCanasta (1)orientado hacia atrásorientado hacia atrásOrientado hacia delante
Categoría de tamaño ISOFIXFGCDECDABB1B2B3
Fila 1 (a)

Asiento del pasajero con airbag del pasajero desactivado "OFF" o activado "ON"
No es ISOFIX
Fila 2

Asientos traserosILIUF, IL
Fila 3

Asientos traserosIL (1-4)XIL (4)XIL (4)IUF, ILX

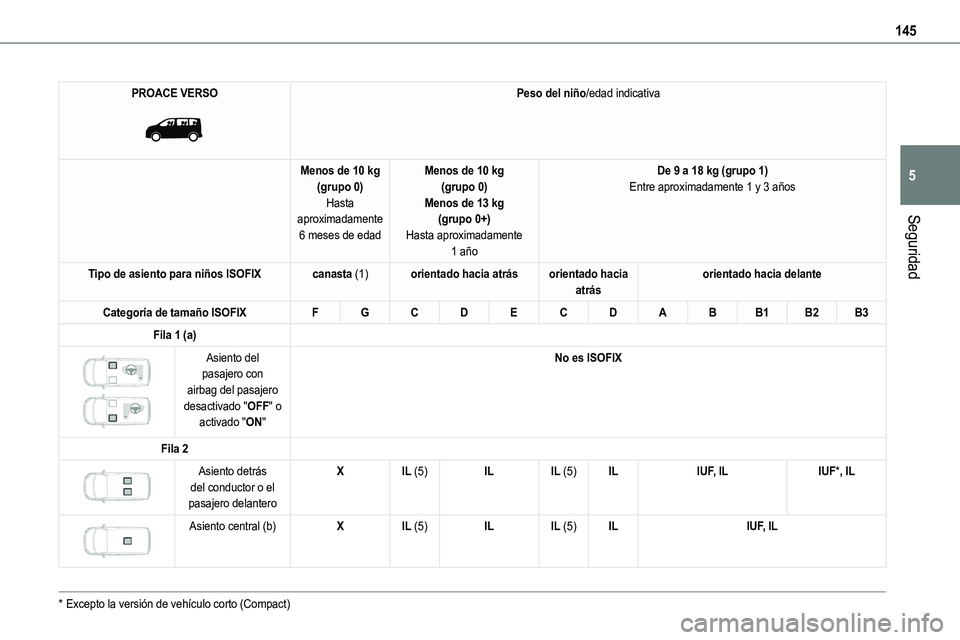

145
Seguridad
5
PROACE VERSO

Peso del niño/edad indicativa
Menos de 10 kg(grupo 0)Hasta aproximadamente
6 meses de edad
Menos de 10 kg(grupo 0)Menos de 13 kg(grupo 0+)
Hasta aproximadamente 1 año
De 9 a 18 kg (grupo 1)Entre aproximadamente 1 y 3 años
Tipo de asiento para niños ISOFIXcanasta (1)orientado hacia atrásorientado hacia atrásorientado hacia delante
Categoría de tamaño ISOFIXFGCDECDABB1B2B3
Fila 1 (a)

Asiento del pasajero con airbag del pasajero desactivado "OFF" o activado "ON"
No es ISOFIX
Fila 2

Asiento detrás del conductor o el pasajero delantero
XIL (5)ILIL (5)ILIUF, ILIUF*, IL


Asiento central (b)XIL (5)ILIL (5)ILIUF, IL
* Excepto la versión de vehículo corto (Compact)

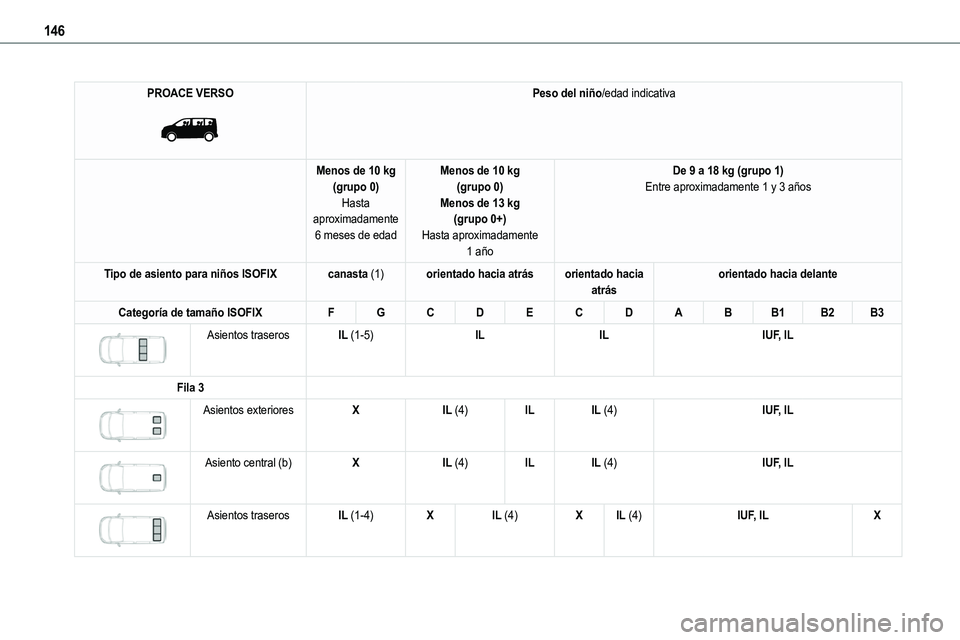

146
PROACE VERSO

Peso del niño/edad indicativa
Menos de 10 kg(grupo 0)Hasta aproximadamente
6 meses de edad
Menos de 10 kg(grupo 0)Menos de 13 kg(grupo 0+)
Hasta aproximadamente 1 año
De 9 a 18 kg (grupo 1)Entre aproximadamente 1 y 3 años
Tipo de asiento para niños ISOFIXcanasta (1)orientado hacia atrásorientado hacia atrásorientado hacia delante
Categoría de tamaño ISOFIXFGCDECDABB1B2B3

Asientos traserosIL (1-5)ILILIUF, IL
Fila 3

Asientos exterioresXIL (4)ILIL (4)IUF, IL


Asiento central (b)XIL (4)ILIL (4)IUF, IL


Asientos traserosIL (1-4)XIL (4)XIL (4)IUF, ILX

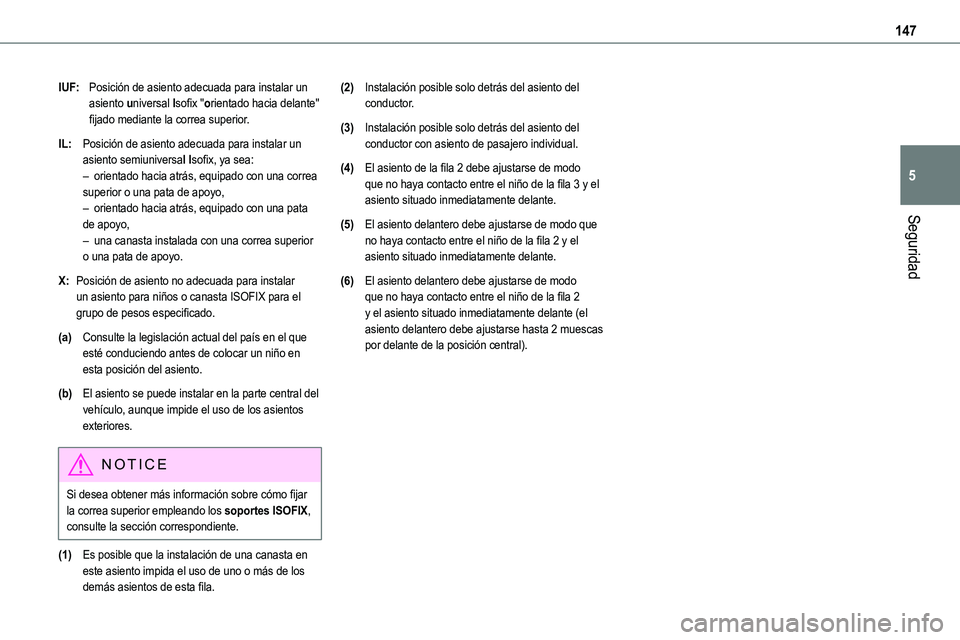

147
Seguridad
5
IUF:Posición de asiento adecuada para instalar un asiento universal Isofix "orientado hacia delante" fijado mediante la correa superior.
IL:Posición de asiento adecuada para instalar un asiento semiuniversal Isofix, ya sea:– orientado hacia atrás, equipado con una correa superior o una pata de apoyo,– orientado hacia atrás, equipado con una pata de apoyo,– una canasta instalada con una correa superior o una pata de apoyo.
X:Posición de asiento no adecuada para instalar un asiento para niños o canasta ISOFIX para el grupo de pesos especificado.
(a)Consulte la legislación actual del país en el que esté conduciendo antes de colocar un niño en esta posición del asiento.
(b)El asiento se puede instalar en la parte central del vehículo, aunque impide el uso de los asientos exteriores.
NOTIC E
Si desea obtener más información sobre cómo fijar la correa superior empleando los soportes ISOFIX, consulte la sección correspondiente.
(1)Es posible que la instalación de una canasta en este asiento impida el uso de uno o más de los demás asientos de esta fila.
(2)Instalación posible solo detrás del asiento del conductor.
(3)Instalación posible solo detrás del asiento del conductor con asiento de pasajero individual.
(4)El asiento de la fila 2 debe ajustarse de modo que no haya contacto entre el niño de la fila 3 y el asiento situado inmediatamente delante.
(5)El asiento delantero debe ajustarse de modo que no haya contacto entre el niño de la fila 2 y el asiento situado inmediatamente delante.
(6)El asiento delantero debe ajustarse de modo que no haya contacto entre el niño de la fila 2 y el asiento situado inmediatamente delante (el asiento delantero debe ajustarse hasta 2 muescas por delante de la posición central).

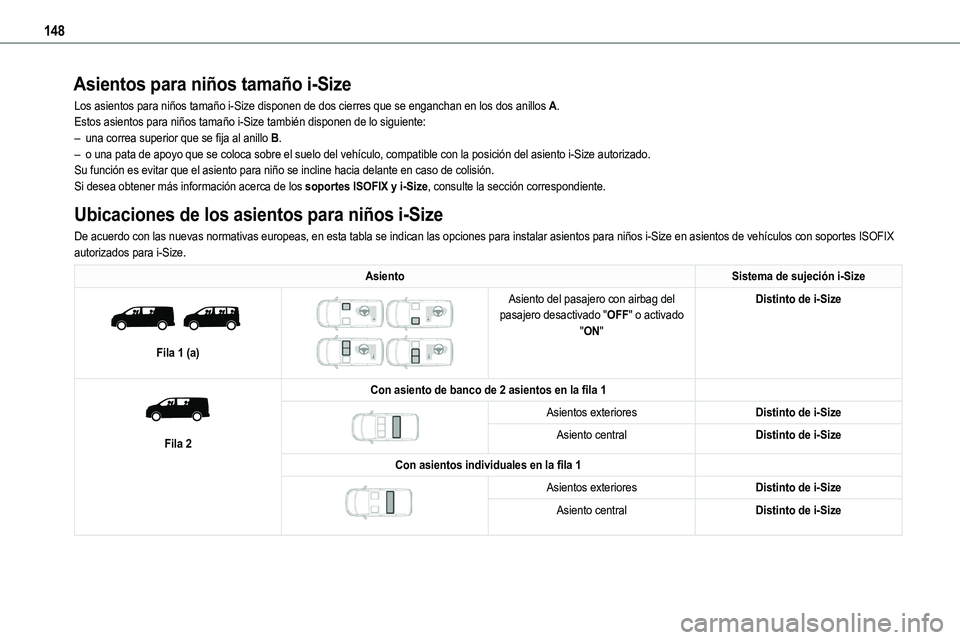

148
Asientos para niños tamaño i-Size
Los asientos para niños tamaño i-Size disponen de dos cierres que \
se enganchan en los dos anillos A.Estos asientos para niños tamaño i-Size también disponen de lo \
siguiente:– una correa superior que se fija al anillo B.– o una pata de apoyo que se coloca sobre el suelo del vehículo, compat\
ible con la posición del asiento i-Size autorizado.Su función es evitar que el asiento para niño se incline hacia del\
ante en caso de colisión.Si desea obtener más información acerca de los soportes ISOFIX y i-Size, consulte la sección correspondiente.
Ubicaciones de los asientos para niños i-Size
De acuerdo con las nuevas normativas europeas, en esta tabla se indican las opciones para instalar asientos \
para niños i-Size en asientos de vehículos con soportes ISOFIX autorizados para i-Size.
AsientoSistema de sujeción i-Size

Fila 1 (a)


Asiento del pasajero con airbag del pasajero desactivado "OFF" o activado "ON"
Distinto de i-Size


Fila 2
Con asiento de banco de 2 asientos en la fila 1

Asientos exterioresDistinto de i-Size
Asiento centralDistinto de i-Size
Con asientos individuales en la fila 1

Asientos exterioresDistinto de i-Size
Asiento centralDistinto de i-Size

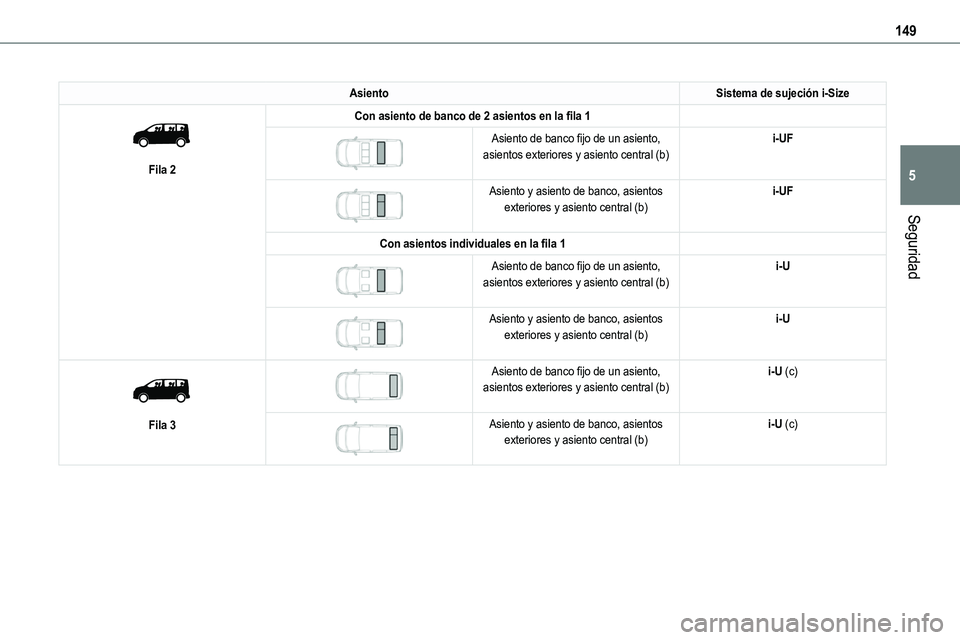

149
Seguridad
5
AsientoSistema de sujeción i-Size

Fila 2
Con asiento de banco de 2 asientos en la fila 1

Asiento de banco fijo de un asiento, asientos exteriores y asiento central (b)i-UF


Asiento y asiento de banco, asientos exteriores y asiento central (b)i-UF
Con asientos individuales en la fila 1

Asiento de banco fijo de un asiento, asientos exteriores y asiento central (b)i-U


Asiento y asiento de banco, asientos exteriores y asiento central (b)i-U


Fila 3


Asiento de banco fijo de un asiento, asientos exteriores y asiento central (b)i-U (c)


Asiento y asiento de banco, asientos
exteriores y asiento central (b)
i-U (c)

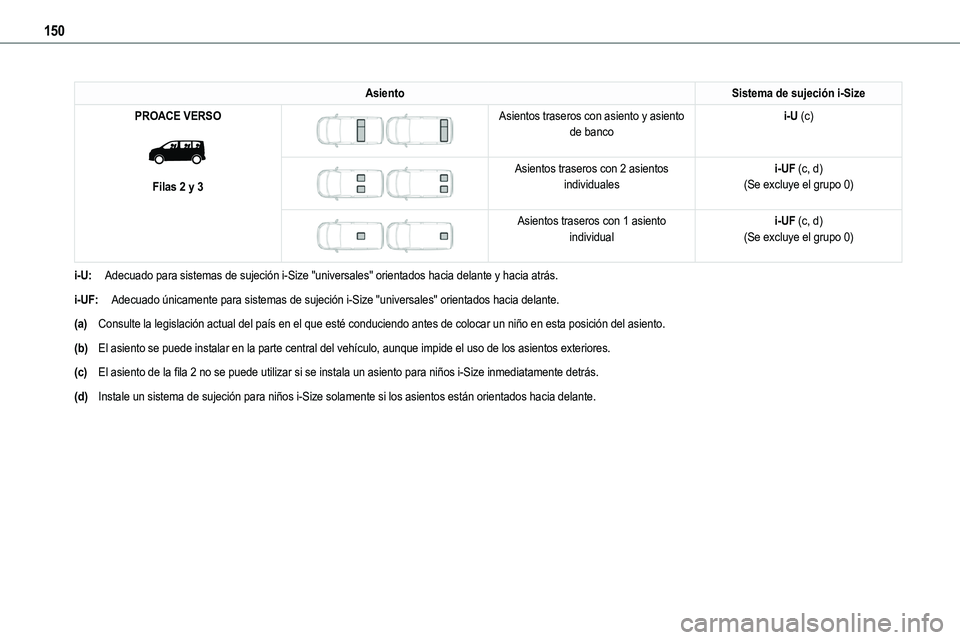

150
AsientoSistema de sujeción i-Size
PROACE VERSO

Filas 2 y 3


Asientos traseros con asiento y asiento de bancoi-U (c)


Asientos traseros con 2 asientos individualesi-UF (c, d)(Se excluye el grupo 0)


Asientos traseros con 1 asiento
individual
i-UF (c, d)
(Se excluye el grupo 0)
i-U:Adecuado para sistemas de sujeción i-Size "universales" orientados ha\
cia delante y hacia atrás.
i-UF:Adecuado únicamente para sistemas de sujeción i-Size "universales"\
orientados hacia delante.
(a)Consulte la legislación actual del país en el que esté conducie\
ndo antes de colocar un niño en esta posición del asiento.
(b)El asiento se puede instalar en la parte central del vehículo, aunque\
impide el uso de los asientos exteriores.
(c)El asiento de la fila 2 no se puede utilizar si se instala un asiento para niños i-Size inmediatamente detrás.
(d)Instale un sistema de sujeción para niños i-Size solamente si los \
asientos están orientados hacia delante.
