TOYOTA PROACE 2022 Manuale de Empleo (in Spanish)

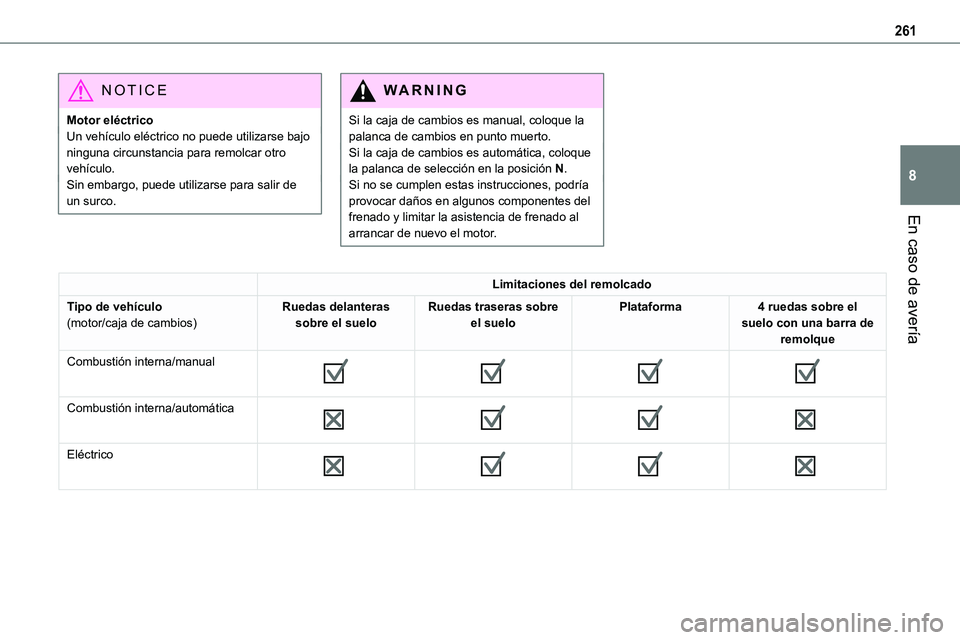

261
En caso de avería
8
NOTIC E
Motor eléctricoUn vehículo eléctrico no puede utilizarse bajo ninguna circunstancia para remolcar otro vehículo.Sin embargo, puede utilizarse para salir de un surco.
WARNI NG
Si la caja de cambios es manual, coloque la palanca de cambios en punto muerto.Si la caja de cambios es automática, coloque la palanca de selección en la posición N.Si no se cumplen estas instrucciones, podría provocar daños en algunos componentes del frenado y limitar la asistencia de frenado al
arrancar de nuevo el motor.
Limitaciones del remolcado
Tipo de vehículo(motor/caja de cambios)Ruedas delanteras sobre el sueloRuedas traseras sobre el sueloPlataforma4 ruedas sobre el suelo con una barra de remolque
Combustión interna/manual







Combustión interna/automática







Eléctrico

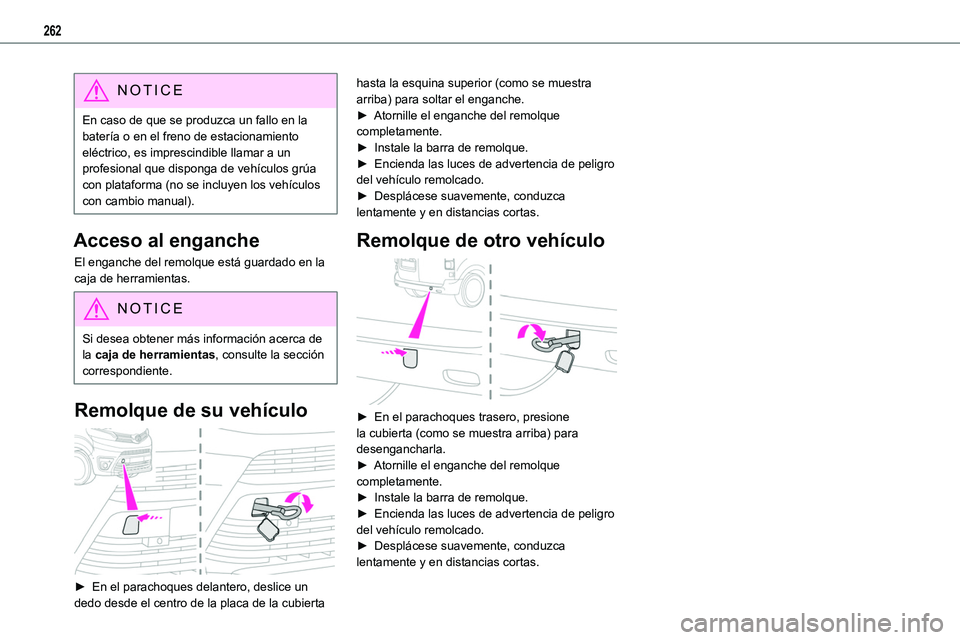

262
NOTIC E
En caso de que se produzca un fallo en la batería o en el freno de estacionamiento eléctrico, es imprescindible llamar a un profesional que disponga de vehículos grúa con plataforma (no se incluyen los vehículos con cambio manual).
Acceso al enganche
El enganche del remolque está guardado en la caja de herramientas.
NOTIC E
Si desea obtener más información acerca de la caja de herramientas, consulte la sección correspondiente.
Remolque de su vehículo

► En el parachoques delantero, deslice un dedo desde el centro de la placa de la cubierta
hasta la esquina superior (como se muestra arriba) para soltar el enganche.► Atornille el enganche del remolque completamente.► Instale la barra de remolque.► Encienda las luces de advertencia de peligro del vehículo remolcado.► Desplácese suavemente, conduzca lentamente y en distancias cortas.
Remolque de otro vehículo

► En el parachoques trasero, presione
la cubierta (como se muestra arriba) para desengancharla.► Atornille el enganche del remolque completamente.► Instale la barra de remolque.► Encienda las luces de advertencia de peligro del vehículo remolcado.► Desplácese suavemente, conduzca lentamente y en distancias cortas.

263

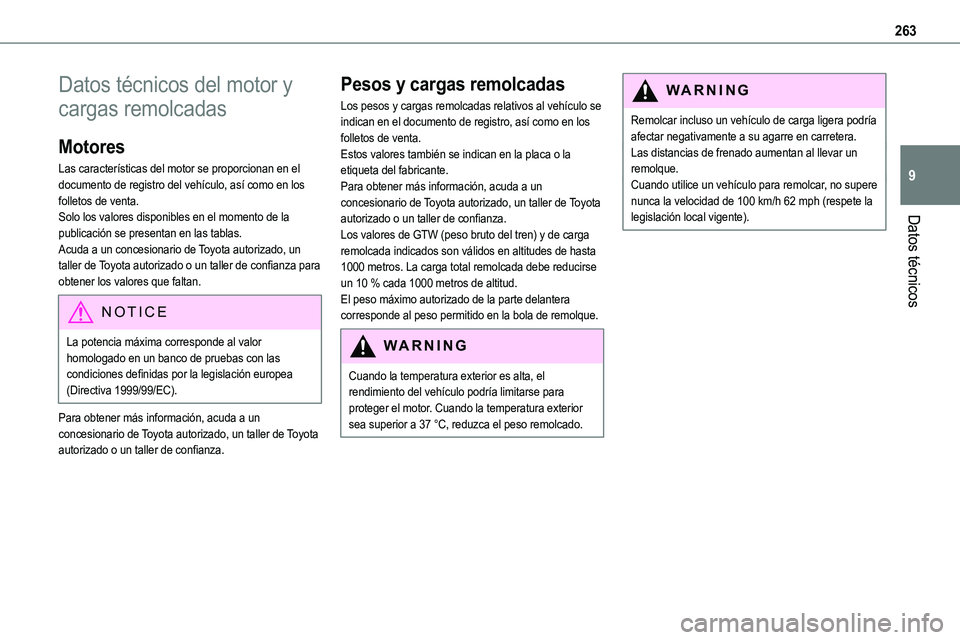

Datos técnicos
9
Datos técnicos del motor y
cargas remolcadas
Motores
Las características del motor se proporcionan en el documento de registro del vehículo, así como en los folletos de venta.Solo los valores disponibles en el momento de la
publicación se presentan en las tablas.Acuda a un concesionario de Toyota autorizado, un taller de Toyota autorizado o un taller de confianza para obtener los valores que faltan.
NOTIC E
La potencia máxima corresponde al valor homologado en un banco de pruebas con las condiciones definidas por la legislación europea (Directiva 1999/99/EC).
Para obtener más información, acuda a un concesionario de Toyota autorizado, un taller de Toyota autorizado o un taller de confianza.
Pesos y cargas remolcadas
Los pesos y cargas remolcadas relativos al vehículo se indican en el documento de registro, así como en los folletos de venta.Estos valores también se indican en la placa o la etiqueta del fabricante.Para obtener más información, acuda a un concesionario de Toyota autorizado, un taller de Toyota autorizado o un taller de confianza.
Los valores de GTW (peso bruto del tren) y de carga remolcada indicados son válidos en altitudes de hasta 1000 metros. La carga total remolcada debe reducirse un 10 % cada 1000 metros de altitud.El peso máximo autorizado de la parte delantera corresponde al peso permitido en la bola de remolque.
WARNI NG
Cuando la temperatura exterior es alta, el rendimiento del vehículo podría limitarse para proteger el motor. Cuando la temperatura exterior sea superior a 37 °C, reduzca el peso remolcado.
WARNI NG
Remolcar incluso un vehículo de carga ligera podría afectar negativamente a su agarre en carretera.Las distancias de frenado aumentan al llevar un remolque.Cuando utilice un vehículo para remolcar, no supere nunca la velocidad de 100 km/h 62 mph (respete la legislación local vigente).

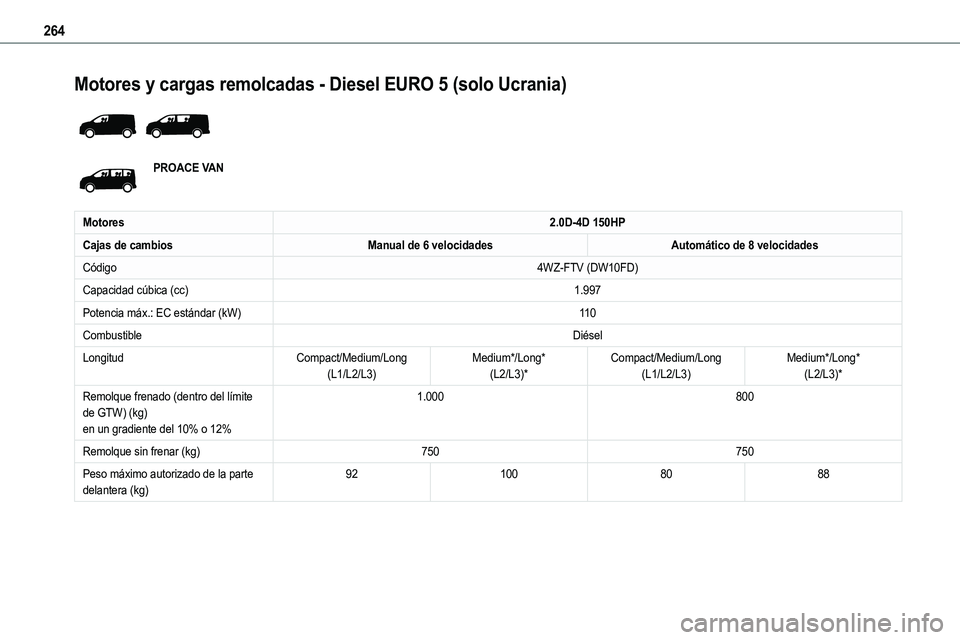

264
Motores y cargas remolcadas - Diesel EURO 5 (solo Ucrania)

PROACE VAN
Motores2.0D-4D 150HP
Cajas de cambiosManual de 6 velocidadesAutomático de 8 velocidades
Código4WZ-FTV (DW10FD)
Capacidad cúbica (cc)1.997
Potencia máx.: EC estándar (kW)11 0
CombustibleDiésel
LongitudCompact/Medium/Long(L1/L2/L3)Medium*/Long*(L2/L3)*Compact/Medium/Long(L1/L2/L3)Medium*/Long*(L2/L3)*
Remolque frenado (dentro del límite de GTW) (kg)en un gradiente del 10% o 12%
1.000800
Remolque sin frenar (kg)750750
Peso máximo autorizado de la parte delantera (kg)921008088

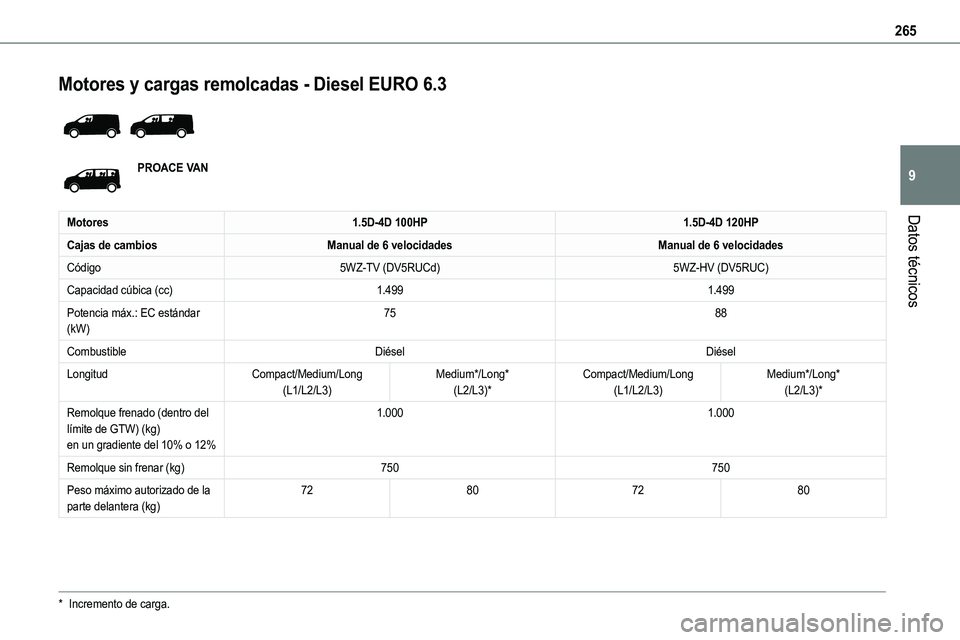

265
Datos técnicos
9
Motores y cargas remolcadas - Diesel EURO 6.3

PROACE VAN
Motores1.5D-4D 100HP1.5D-4D 120HP
Cajas de cambiosManual de 6 velocidadesManual de 6 velocidades
Código5WZ-TV (DV5RUCd)5WZ-HV (DV5RUC)
Capacidad cúbica (cc)1.4991.499
Potencia máx.: EC estándar (kW)7588
CombustibleDiéselDiésel
LongitudCompact/Medium/Long(L1/L2/L3)Medium*/Long*(L2/L3)*Compact/Medium/Long(L1/L2/L3)Medium*/Long*(L2/L3)*
Remolque frenado (dentro del límite de GTW) (kg)en un gradiente del 10% o 12%
1.0001.000
Remolque sin frenar (kg)750750
Peso máximo autorizado de la parte delantera (kg)72807280
* Incremento de carga.

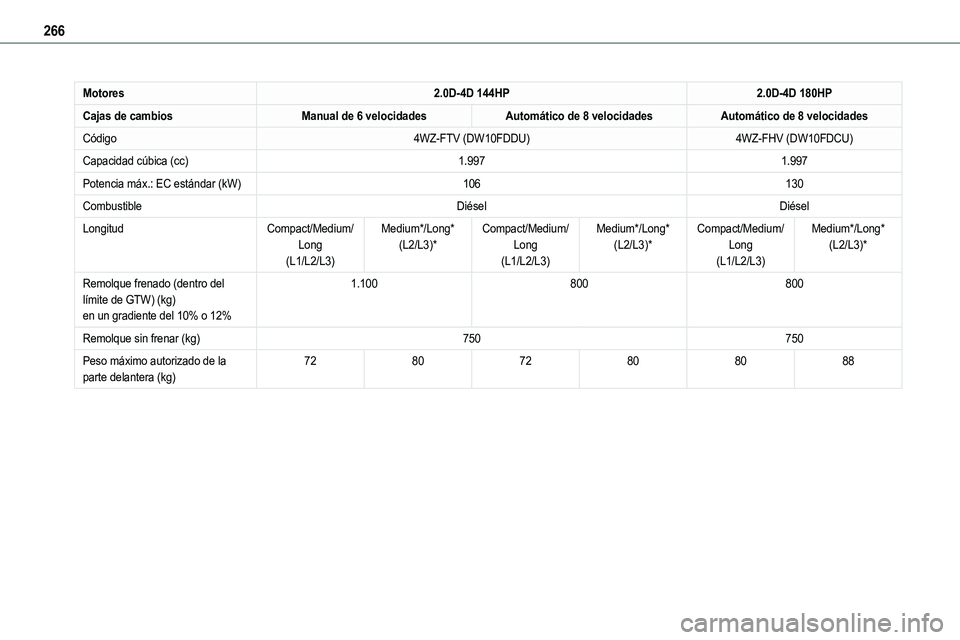

266
Motores2.0D-4D 144HP2.0D-4D 180HP
Cajas de cambiosManual de 6 velocidadesAutomático de 8 velocidadesAutomático de 8 velocidades
Código4WZ-FTV (DW10FDDU)4WZ-FHV (DW10FDCU)
Capacidad cúbica (cc)1.9971.997
Potencia máx.: EC estándar (kW)106130
CombustibleDiéselDiésel
LongitudCompact/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*Compact/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*Compact/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*
Remolque frenado (dentro del límite de GTW) (kg)en un gradiente del 10% o 12%
1.100800800
Remolque sin frenar (kg)750750
Peso máximo autorizado de la parte delantera (kg)728072808088

267
Datos técnicos
9

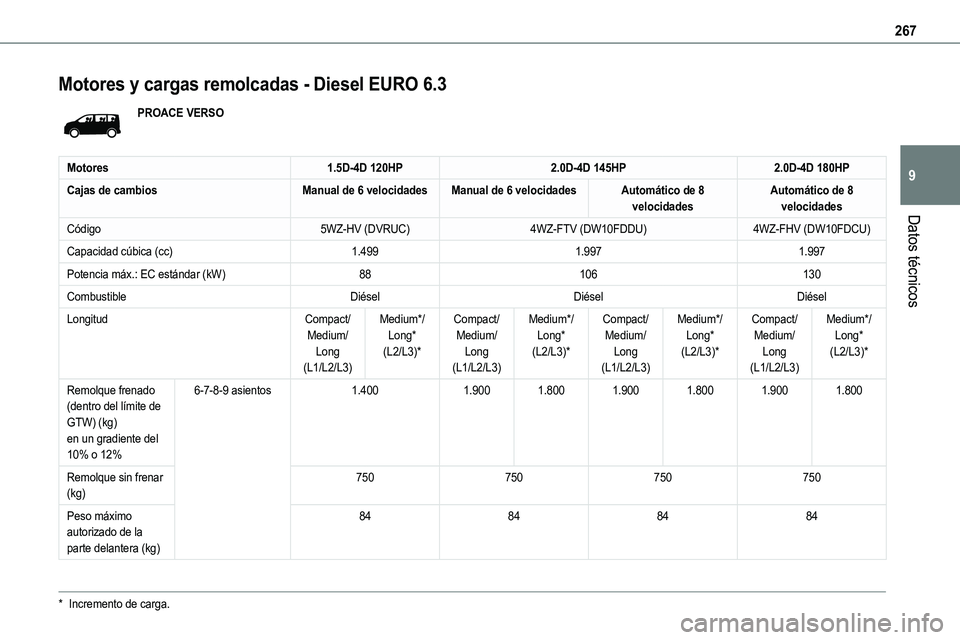

Motores y cargas remolcadas - Diesel EURO 6.3
PROACE VERSO
Motores1.5D-4D 120HP2.0D-4D 145HP2.0D-4D 180HP
Cajas de cambiosManual de 6 velocidadesManual de 6 velocidadesAutomático de 8 velocidadesAutomático de 8 velocidades
Código5WZ-HV (DVRUC)4WZ-FTV (DW10FDDU)4WZ-FHV (DW10FDCU)
Capacidad cúbica (cc)1.4991.9971.997
Potencia máx.: EC estándar (kW)88106130
CombustibleDiéselDiéselDiésel
LongitudCompact/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*
Compact/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*
Compact/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*
Compact/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*
Remolque frenado (dentro del límite de GTW) (kg)en un gradiente del 10% o 12%
6-7-8-9 asientos1.4001.9001.8001.9001.8001.9001.800
Remolque sin frenar (kg)750750750750
Peso máximo autorizado de la parte delantera (kg)
84848484
* Incremento de carga.

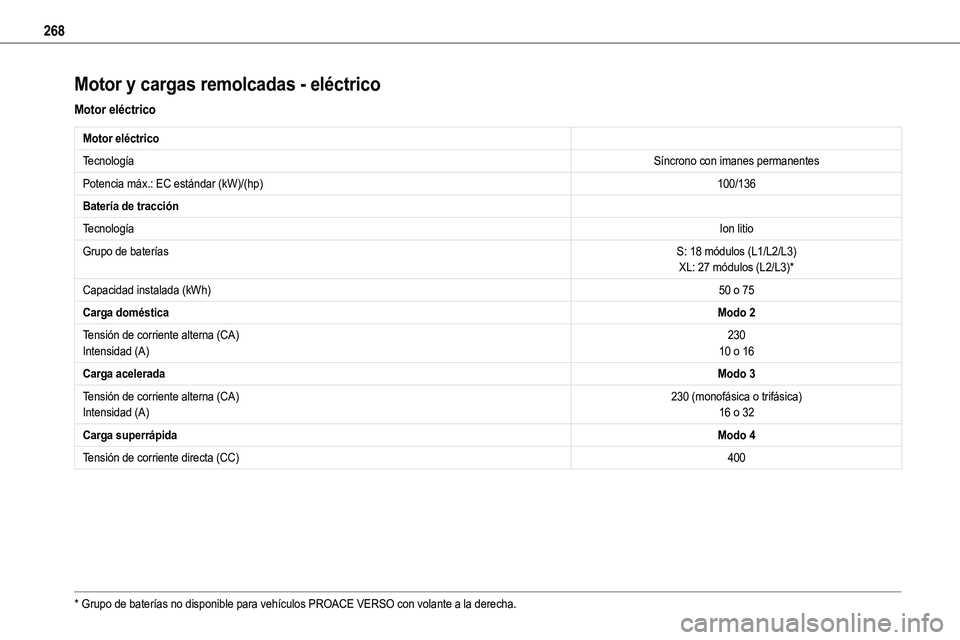

268
Motor y cargas remolcadas - eléctrico
Motor eléctrico
Motor eléctrico
TecnologíaSíncrono con imanes permanentes
Potencia máx.: EC estándar (kW)/(hp)100/136
Batería de tracción
TecnologíaIon litio
Grupo de bateríasS: 18 módulos (L1/L2/L3)XL: 27 módulos (L2/L3)*
Capacidad instalada (kWh)50 o 75
Carga domésticaModo 2
Tensión de corriente alterna (CA)Intensidad (A)23010 o 16
Carga aceleradaModo 3
Tensión de corriente alterna (CA)Intensidad (A)230 (monofásica o trifásica)16 o 32
Carga superrápidaModo 4
Tensión de corriente directa (CC)400
* Grupo de baterías no disponible para vehículos PROACE VERSO con vo\
lante a la derecha.

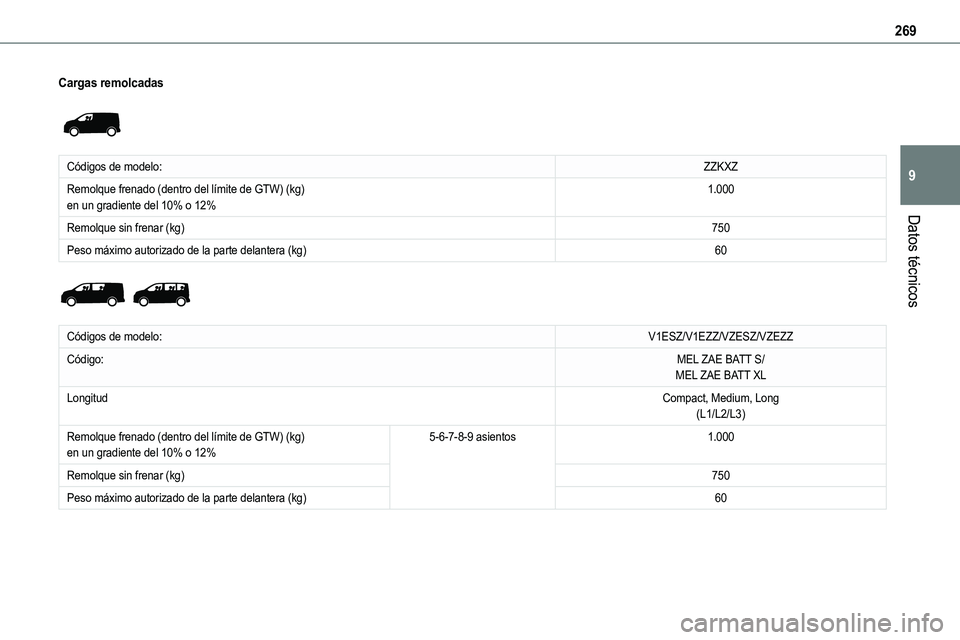

269
Datos técnicos
9
Cargas remolcadas

Códigos de modelo:ZZKXZ
Remolque frenado (dentro del límite de GTW) (kg)en un gradiente del 10% o 12%1.000
Remolque sin frenar (kg)750
Peso máximo autorizado de la parte delantera (kg)60

Códigos de modelo:V1ESZ/V1EZZ/VZESZ/VZEZZ
Código:MEL ZAE BATT S/MEL ZAE BATT XL
LongitudCompact, Medium, Long(L1/L2/L3)
Remolque frenado (dentro del límite de GTW) (kg)en un gradiente del 10% o 12%5-6-7-8-9 asientos1.000
Remolque sin frenar (kg)750
Peso máximo autorizado de la parte delantera (kg)60

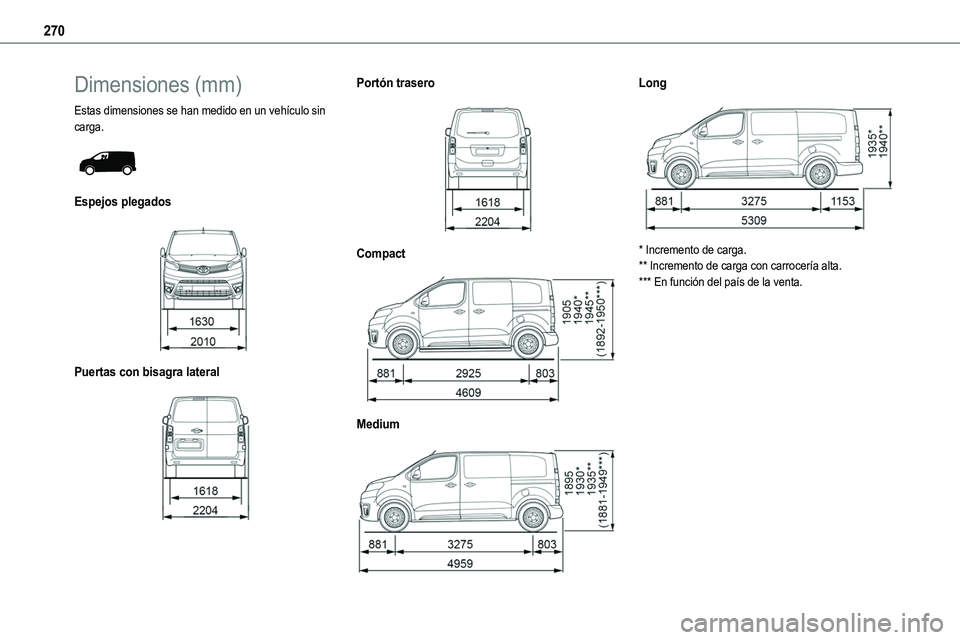

270
Dimensiones (mm)
Estas dimensiones se han medido en un vehículo sin carga.

Espejos plegados

Puertas con bisagra lateral

Portón trasero

Compact

Medium

Long

* Incremento de carga.** Incremento de carga con carrocería alta.*** En función del país de la venta.
