TOYOTA PROACE 2022 Omistajan Käsikirja (in Finnish)

251
Rikkoutumistapauksessa
8
WARNI NG
Mikäli autossa on tämä tarra, on ehdottomasti käytettävä ainoastaan 12V :n laturia, jotta estetään sähkökomponenttien peruuttamattomat vahingot.
24V
12V
WARNI NG
Älä koskaan yritä ladata jäätynyttä akkua – räjähdysvaara!Jos akku on jäätynyt, anna valtuutetun Toyota-jälleenmyyjän, valtuutetun Toyota-korjaamon tai muun luotettavan korjaamon tarkistaa se ja varmistaa, että akun sisäiset
komponentit eivät ole vahingoittuneet ja että akkukotelo ei ole murtunut, jotta myrkyllistä ja syövyttävää happoa ei pääse vuotamaan.

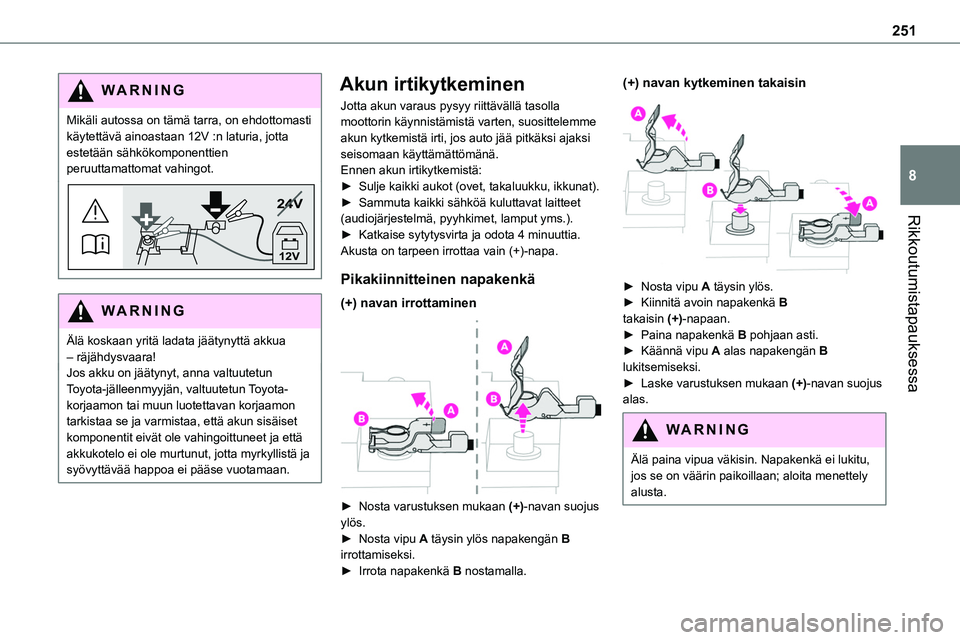

Akun irtikytkeminen
Jotta akun varaus pysyy riittävällä tasolla moottorin käynnistämistä varten, suosittelemme akun kytkemistä irti, jos auto jää pitkäksi ajaksi seisomaan käyttämättömänä.Ennen akun irtikytkemistä:►  Sulje kaikki aukot (ovet, takaluukku, ikkunat).►  Sammuta kaikki sähköä kuluttavat laitteet (audiojärjestelmä, pyyhkimet, lamput yms.).
►  Katkaise sytytysvirta ja odota 4 minuuttia.Akusta on tarpeen irrottaa vain (+)-napa.
Pikakiinnitteinen napakenkä
(+) navan irrottaminen

►  Nosta varustuksen mukaan (+)-navan suojus ylös.
►  Nosta vipu A täysin ylös napakengän B irrottamiseksi.►  Irrota napakenkä B nostamalla.
(+) navan kytkeminen takaisin

►  Nosta vipu A täysin ylös.►  Kiinnitä avoin napakenkä B takaisin (+)-napaan.►  Paina napakenkä B pohjaan asti.►  Käännä vipu A alas napakengän B lukitsemiseksi.►  Laske varustuksen mukaan (+)-navan suojus alas.
WARNI NG
Älä paina vipua väkisin. Napakenkä ei lukitu, jos se on väärin paikoillaan; aloita menettely alusta.

252

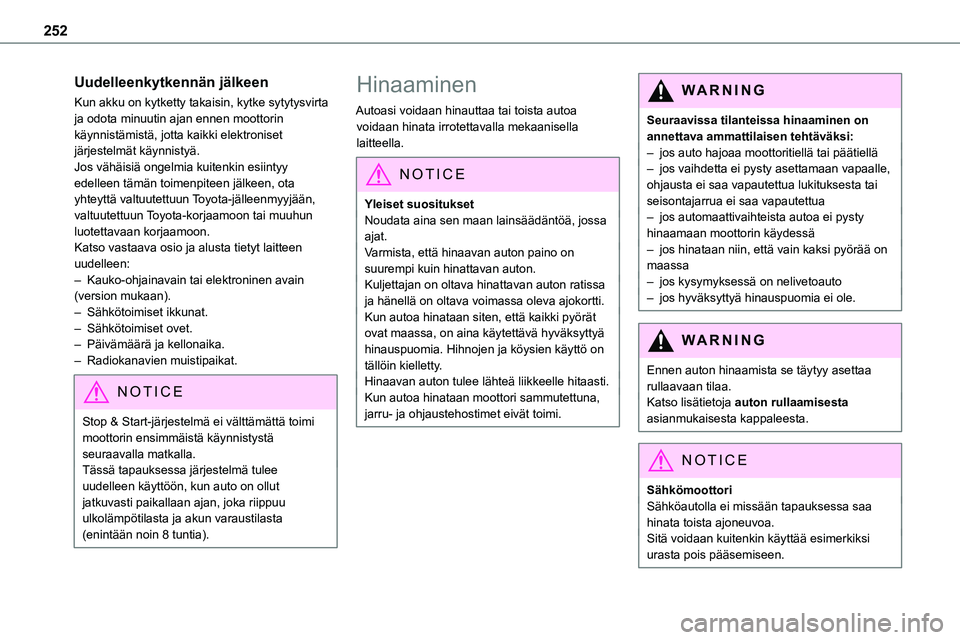

Uudelleenkytkennän jälkeen
Kun akku on kytketty takaisin, kytke sytytysvirta ja odota minuutin ajan ennen moottorin käynnistämistä, jotta kaikki elektroniset järjestelmät käynnistyä.Jos vähäisiä ongelmia kuitenkin esiintyy edelleen tämän toimenpiteen jälkeen, ota yhteyttä valtuutettuun Toyota-jälleenmyyjään, valtuutettuun Toyota-korjaamoon tai muuhun
luotettavaan korjaamoon.Katso vastaava osio ja alusta tietyt laitteen uudelleen:– Kauko-ohjainavain tai elektroninen avain (version mukaan).– Sähkötoimiset ikkunat.– Sähkötoimiset ovet.– Päivämäärä ja kellonaika.– Radiokanavien muistipaikat.
NOTIC E
Stop & Start-järjestelmä ei välttämättä toimi moottorin ensimmäistä käynnistystä seuraavalla matkalla.Tässä tapauksessa järjestelmä tulee uudelleen käyttöön, kun auto on ollut jatkuvasti paikallaan ajan, joka riippuu ulkolämpötilasta ja akun varaustilasta (enintään noin 8 tuntia).
Hinaaminen
Autoasi voidaan hinauttaa tai toista autoa voidaan hinata irrotettavalla mekaanisella laitteella.
NOTIC E
Yleiset suosituksetNoudata aina sen maan lainsäädäntöä, jossa
ajat.Varmista, että hinaavan auton paino on suurempi kuin hinattavan auton.Kuljettajan on oltava hinattavan auton ratissa ja hänellä on oltava voimassa oleva ajokortti.Kun autoa hinataan siten, että kaikki pyörät ovat maassa, on aina käytettävä hyväksyttyä hinauspuomia. Hihnojen ja köysien käyttö on tällöin kielletty.Hinaavan auton tulee lähteä liikkeelle hitaasti.Kun autoa hinataan moottori sammutettuna, jarru- ja ohjaustehostimet eivät toimi.
WARNI NG
Seuraavissa tilanteissa hinaaminen on annettava ammattilaisen tehtäväksi:– jos auto hajoaa moottoritiellä tai päätiellä– jos vaihdetta ei pysty asettamaan vapaalle, ohjausta ei saa vapautettua lukituksesta tai seisontajarrua ei saa vapautettua– jos automaattivaihteista autoa ei pysty
hinaamaan moottorin käydessä– jos hinataan niin, että vain kaksi pyörää on maassa– jos kysymyksessä on nelivetoauto– jos hyväksyttyä hinauspuomia ei ole.
WARNI NG
Ennen auton hinaamista se täytyy asettaa rullaavaan tilaa.Katso lisätietoja auton rullaamisesta asianmukaisesta kappaleesta.
NOTIC E
SähkömoottoriSähköautolla ei missään tapauksessa saa hinata toista ajoneuvoa.
Sitä voidaan kuitenkin käyttää esimerkiksi urasta pois pääsemiseen.

253
Rikkoutumistapauksessa
8
WARNI NG
Jos autossa on käsivalintainen vaihteisto, aseta vaihteenvalitsin vapaalle.Jos autossa on automaattivaihteisto, aseta vaihteenvalitsin N-asentoon.Tämän ohjeen laiminlyöminen voi aiheuttaa vaurioita jarrujen osiin ja johtaa jarrutehostimen toimintahäiriöön, kun moottori
käynnistetään uudelleen.

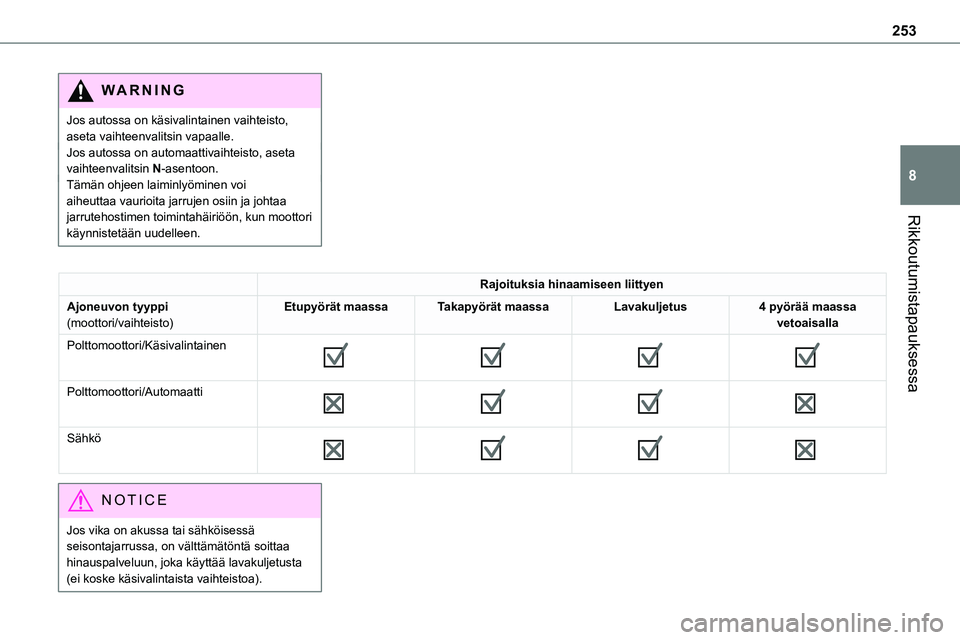

Rajoituksia hinaamiseen liittyen
Ajoneuvon tyyppi(moottori/vaihteisto)Etupyörät maassaTakapyörät maassaLavakuljetus4 pyörää maassa vetoaisalla
Polttomoottori/Käsivalintainen







Polttomoottori/Automaatti







Sähkö







NOTIC E
Jos vika on akussa tai sähköisessä seisontajarrussa, on välttämätöntä soittaa hinauspalveluun, joka käyttää lavakuljetusta (ei koske käsivalintaista vaihteistoa).

254

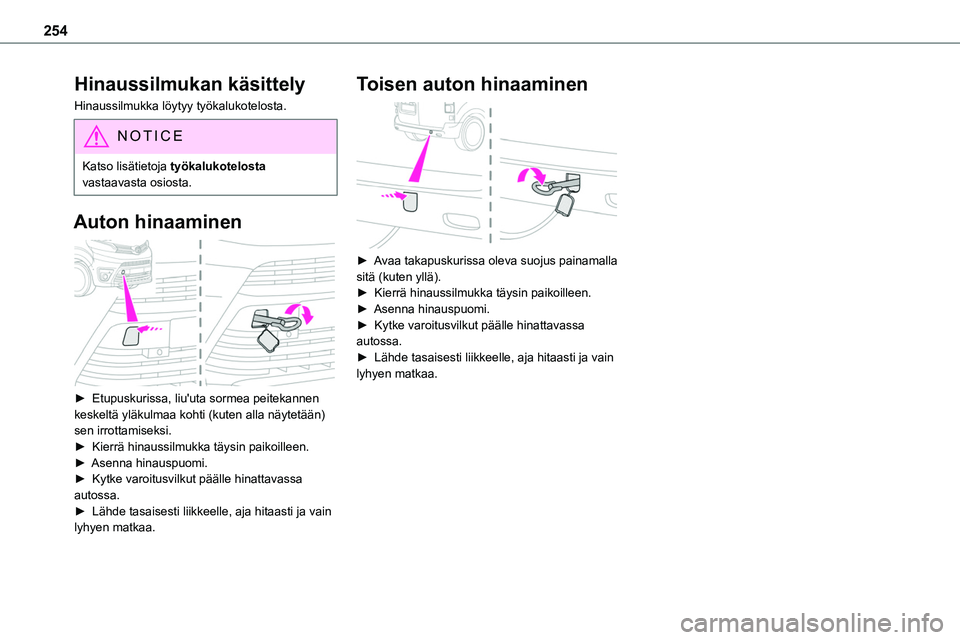

Hinaussilmukan käsittely
Hinaussilmukka löytyy työkalukotelosta.
NOTIC E
Katso lisätietoja työkalukotelosta vastaavasta osiosta.
Auton hinaaminen

►  Etupuskurissa, liu'uta sormea peitekannen keskeltä yläkulmaa kohti (kuten alla näytetään) sen irrottamiseksi.►  Kierrä hinaussilmukka täysin paikoilleen.►  Asenna hinauspuomi.►  Kytke varoitusvilkut päälle hinattavassa autossa.►  Lähde tasaisesti liikkeelle, aja hitaasti ja vain lyhyen matkaa.
Toisen auton hinaaminen

►  Avaa takapuskurissa oleva suojus painamalla sitä (kuten yllä).►  Kierrä hinaussilmukka täysin paikoilleen.►  Asenna hinauspuomi.►  Kytke varoitusvilkut päälle hinattavassa autossa.►  Lähde tasaisesti liikkeelle, aja hitaasti ja vain lyhyen matkaa.

255
Tekniset tiedot
9

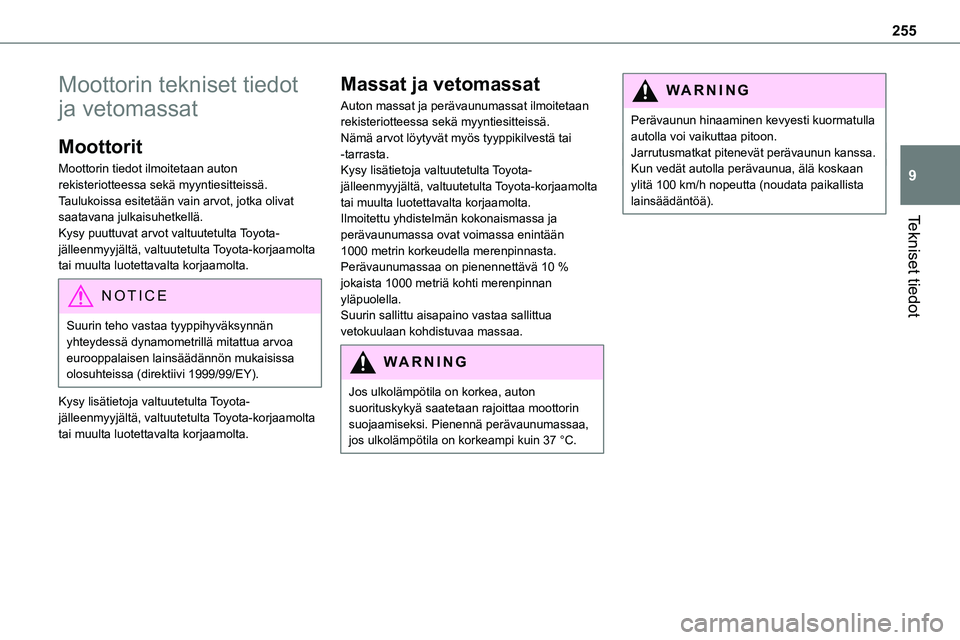

Moottorin tekniset tiedot
ja vetomassat
Moottorit
Moottorin tiedot ilmoitetaan auton rekisteriotteessa sekä myyntiesitteissä.Taulukoissa esitetään vain arvot, jotka olivat saatavana julkaisuhetkellä.
Kysy puuttuvat arvot valtuutetulta Toyota-jälleenmyyjältä, valtuutetulta Toyota-korjaamolta tai muulta luotettavalta korjaamolta.
NOTIC E
Suurin teho vastaa tyyppihyväksynnän yhteydessä dynamometrillä mitattua arvoa eurooppalaisen lainsäädännön mukaisissa olosuhteissa (direktiivi 1999/99/EY).
Kysy lisätietoja valtuutetulta Toyota-jälleenmyyjältä, valtuutetulta Toyota-korjaamolta tai muulta luotettavalta korjaamolta.
Massat ja vetomassat
Auton massat ja perävaunumassat ilmoitetaan rekisteriotteessa sekä myyntiesitteissä.Nämä arvot löytyvät myös tyyppikilvestä tai -tarrasta.Kysy lisätietoja valtuutetulta Toyota-jälleenmyyjältä, valtuutetulta Toyota-korjaamolta tai muulta luotettavalta korjaamolta.Ilmoitettu yhdistelmän kokonaismassa ja
perävaunumassa ovat voimassa enintään 1000 metrin korkeudella merenpinnasta. Perävaunumassaa on pienennettävä 10 % jokaista 1000 metriä kohti merenpinnan yläpuolella.Suurin sallittu aisapaino vastaa sallittua vetokuulaan kohdistuvaa massaa.
WARNI NG
Jos ulkolämpötila on korkea, auton suorituskykyä saatetaan rajoittaa moottorin suojaamiseksi. Pienennä perävaunumassaa, jos ulkolämpötila on korkeampi kuin 37 °C.
WARNI NG
Perävaunun hinaaminen kevyesti kuormatulla autolla voi vaikuttaa pitoon.Jarrutusmatkat pitenevät perävaunun kanssa.Kun vedät autolla perävaunua, älä koskaan ylitä 100 km/h nopeutta (noudata paikallista lainsäädäntöä).

256

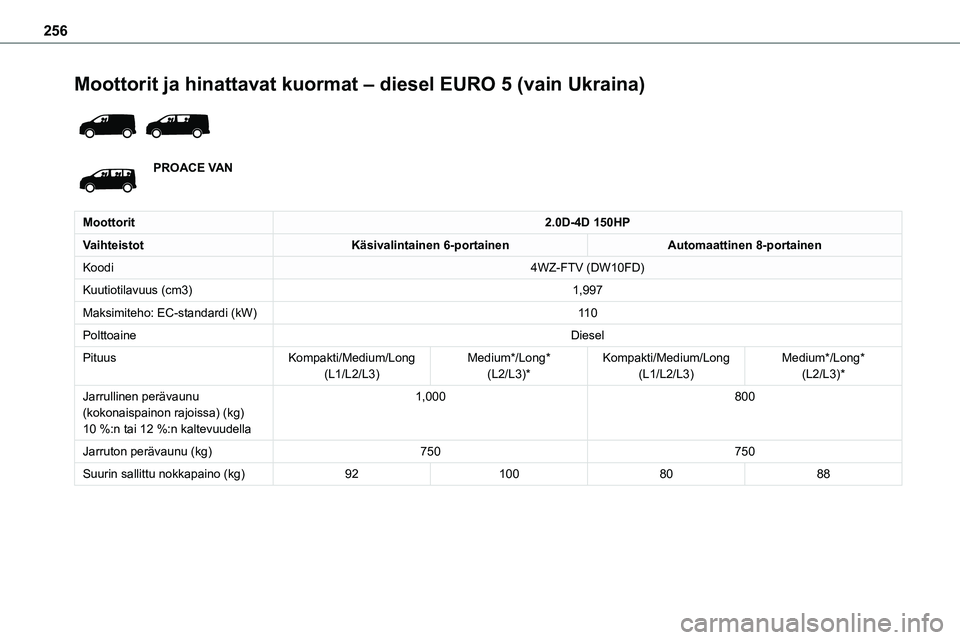

Moottorit ja hinattavat kuormat – diesel EURO 5 (vain Ukraina)

PROACE VAN
Moottorit2.0D-4D 150HP
VaihteistotKäsivalintainen 6-portainenAutomaattinen 8-portainen
Koodi4WZ-FTV (DW10FD)
Kuutiotilavuus (cm3)1,997
Maksimiteho: EC-standardi (kW)11 0
PolttoaineDiesel
PituusKompakti/Medium/Long(L1/L2/L3)Medium*/Long*(L2/L3)*Kompakti/Medium/Long(L1/L2/L3)Medium*/Long*(L2/L3)*
Jarrullinen perävaunu (kokonaispainon rajoissa) (kg)10 %:n tai 12 %:n kaltevuudella
1,000800
Jarruton perävaunu (kg)750750
Suurin sallittu nokkapaino (kg)921008088

257
Tekniset tiedot
9

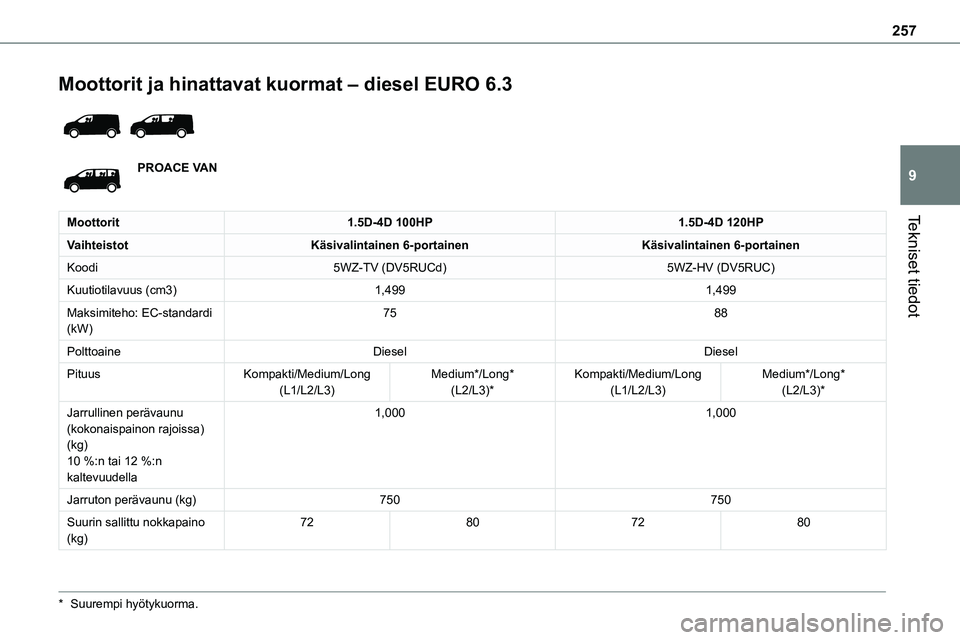

Moottorit ja hinattavat kuormat – diesel EURO 6.3

PROACE VAN
Moottorit1.5D-4D 100HP1.5D-4D 120HP
VaihteistotKäsivalintainen 6-portainenKäsivalintainen 6-portainen
Koodi5WZ-TV (DV5RUCd)5WZ-HV (DV5RUC)
Kuutiotilavuus (cm3)1,4991,499
Maksimiteho: EC-standardi (kW)7588
PolttoaineDieselDiesel
PituusKompakti/Medium/Long(L1/L2/L3)Medium*/Long*(L2/L3)*Kompakti/Medium/Long(L1/L2/L3)Medium*/Long*(L2/L3)*
Jarrullinen perävaunu (kokonaispainon rajoissa) (kg)10 %:n tai 12 %:n kaltevuudella
1,0001,000
Jarruton perävaunu (kg)750750
Suurin sallittu nokkapaino (kg)72807280
* Suurempi hyötykuorma.

258

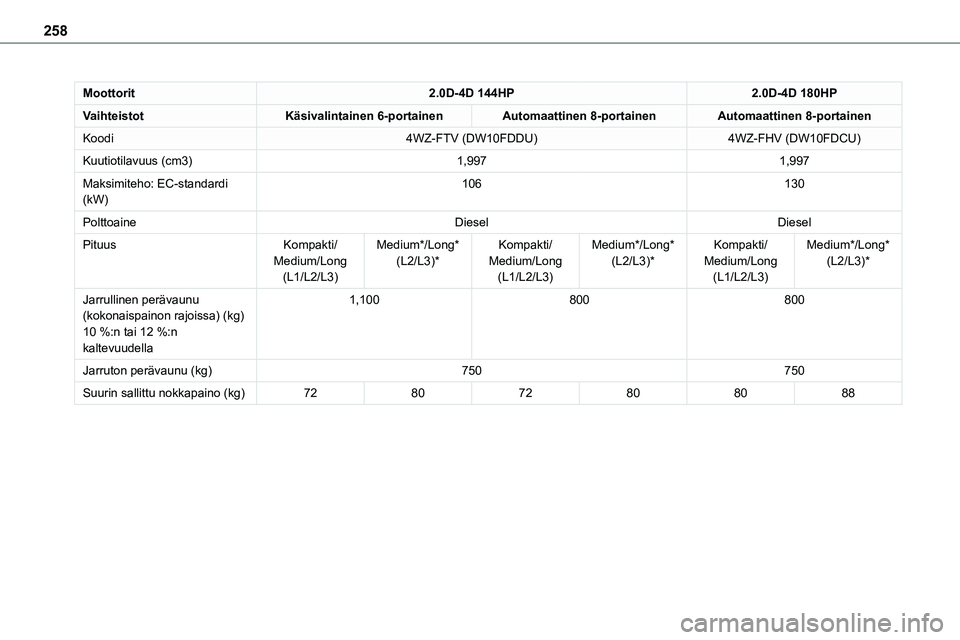

Moottorit2.0D-4D 144HP2.0D-4D 180HP
VaihteistotKäsivalintainen 6-portainenAutomaattinen 8-portainenAutomaattinen 8-portainen
Koodi4WZ-FTV (DW10FDDU)4WZ-FHV (DW10FDCU)
Kuutiotilavuus (cm3)1,9971,997
Maksimiteho: EC-standardi (kW)106130
PolttoaineDieselDiesel
PituusKompakti/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*Kompakti/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*Kompakti/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*
Jarrullinen perävaunu (kokonaispainon rajoissa) (kg)10 %:n tai 12 %:n kaltevuudella
1,100800800
Jarruton perävaunu (kg)750750
Suurin sallittu nokkapaino (kg)728072808088

259
Tekniset tiedot
9

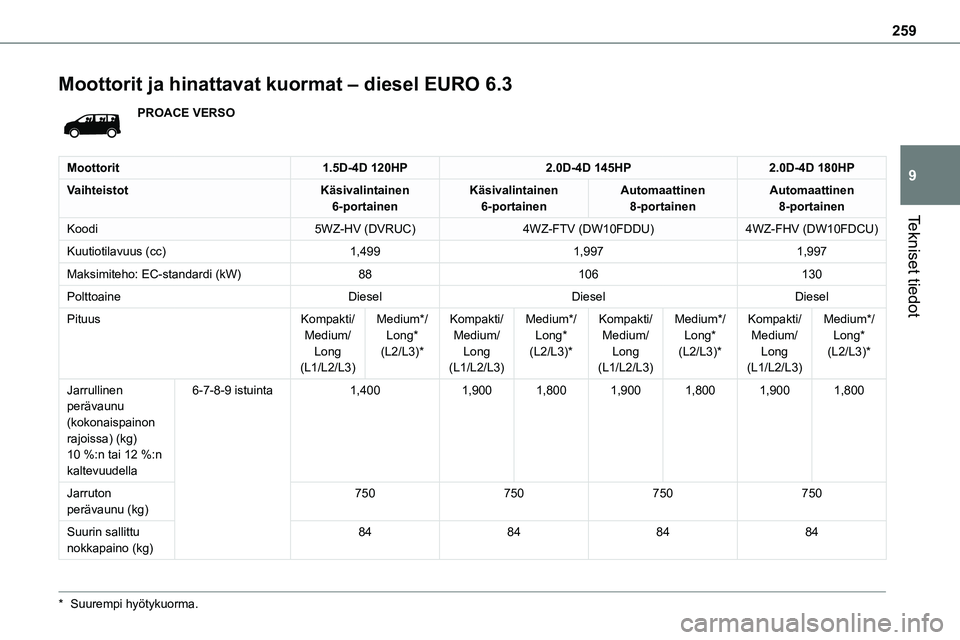

Moottorit ja hinattavat kuormat – diesel EURO 6.3
PROACE VERSO
Moottorit1.5D-4D 120HP2.0D-4D 145HP2.0D-4D 180HP
VaihteistotKäsivalintainen 6-portainenKäsivalintainen 6-portainenAutomaattinen 8-portainenAutomaattinen 8-portainen
Koodi5WZ-HV (DVRUC)4WZ-FTV (DW10FDDU)4WZ-FHV (DW10FDCU)
Kuutiotilavuus (cc)1,4991,9971,997
Maksimiteho: EC-standardi (kW)88106130
PolttoaineDieselDieselDiesel
PituusKompakti/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*
Kompakti/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*
Kompakti/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*
Kompakti/Medium/Long(L1/L2/L3)
Medium*/Long*(L2/L3)*
Jarrullinen perävaunu (kokonaispainon rajoissa) (kg)10 %:n tai 12 %:n kaltevuudella
6-7-8-9 istuinta1,4001,9001,8001,9001,8001,9001,800
Jarruton perävaunu (kg)750750750750
Suurin sallittu nokkapaino (kg)84848484
* Suurempi hyötykuorma.

260

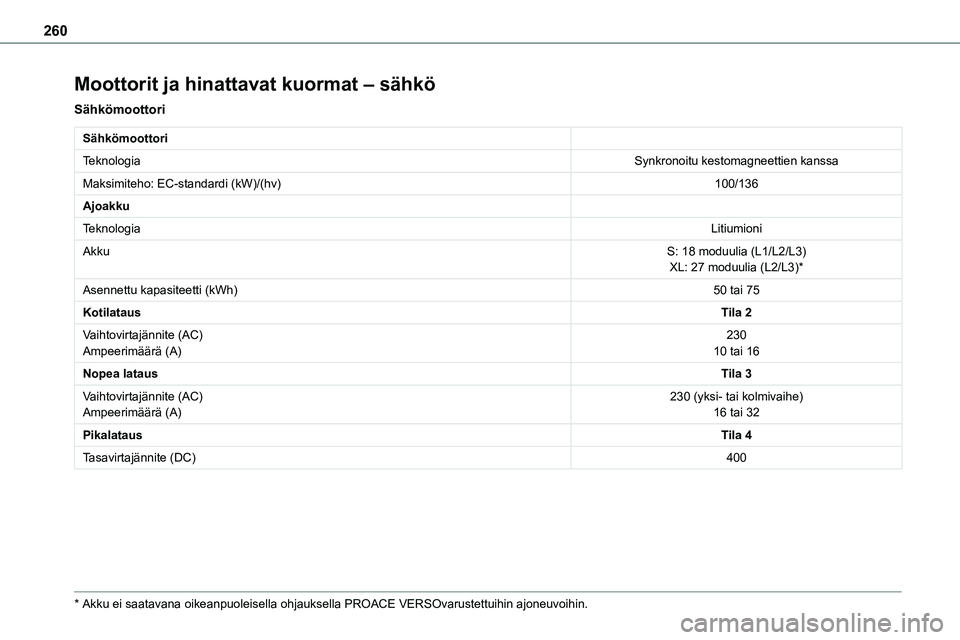

Moottorit ja hinattavat kuormat – sähkö
Sähkömoottori
Sähkömoottori
TeknologiaSynkronoitu kestomagneettien kanssa
Maksimiteho: EC-standardi (kW)/(hv)100/136
Ajoakku
TeknologiaLitiumioni
AkkuS: 18 moduulia (L1/L2/L3)XL: 27 moduulia (L2/L3)*
Asennettu kapasiteetti (kWh)50 tai 75
KotilatausTila 2
Vaihtovirtajännite (AC)Ampeerimäärä (A)23010 tai 16
Nopea latausTila 3
Vaihtovirtajännite (AC)Ampeerimäärä (A)230 (yksi- tai kolmivaihe)16 tai 32
PikalatausTila 4
Tasavirtajännite (DC)400
* Akku ei saatavana oikeanpuoleisella ohjauksella PROACE VERSOvarustettuihin ajoneuvoihin.
