Page 3 of 360

3
Innehåll
Däcktryckvarningssystemet 167Kör- och förarstödsystem - Allmänna rekommendationer 169Vindrutedisplay 171Spara hastigheter 172Hastighetsgräns, igenkänning och rekommendation 173Fartbegränsare 176Farthållare - särskilda rekommendationer 178Farthållare 179Aktiv farthållare 181Active Safety Brakemed Varning för kollisionsrisk och Intelligent nödbromsassistans 185Körfilsvarnare 188Detektering av trötthet 189Dödavinkelvarnare 190Parkeringssensorer 192VisioPark Light 193Sikt bakåt 194
7Praktisk information
Kompatibla bränslen 198Tanka bilen 198Feltankningsskydd (diesel) 200Laddningssystem (Elektriskt) 200Ladda drivbatteriet (Elektriskt). 208Energisparläge 212Snökedjor 213Draganordning 214Lastbågar/lasträcke 214Motorhuv 216Motorrum 217Kontroll av nivåer 217Hastighetskontroller 220AdBlue® (Dieselmotorer) 223
Köra i friläge 225Rekommendation för skötsel och underhåll 227
8Om bilen får motorstopp
Varningstriangel 229Bränslestopp (Diesel) 229Verktygslåda 230Sats för proviorisk däcklagning 231Reservhjul 235Byta glödlampa 240Byta säkring 24512 V-batteri/Tillbehörsbatteri 248Bogsering/Bärgning 252
9Teknisk information
Tekniska data och släpvagnsvikter 255Dieselmotorer 256Elmotor 260Mått 262Identifieringsmarkeringar 264
10Bluetooth® ljudsystem
De första stegen 265Rattmonterade kontroller 266Menyer 267Radio 267DAB-radio (Digitalradio) 269Media 270Telefon 272Vanliga frågor 275
11TOYOTA Pro Touch
De första stegen 278Rattmonterade kontroller 279Menyer 280
Appar 281Radio 282DAB-radio (Digitalradio) 284Media 284Telefon 286Inställningar 289Vanliga frågor 291
12 TOYOTA Pro Touch med navigationssystem
De första stegen 293Rattmonterade kontroller 294Menyer 295Röstkommandon 296Navigation 300Ansluten navigation 303Appar 305Radio 308DAB-radio (Digitalradio) 310Media 310Telefon 312Inställningar 315Vanliga frågor 317
13Färdskrivare
■Alfabetisk innehållsförteckning
Page 4 of 360

4
Presentation
Instrument och reglage
NOTIC E
Illustrationerna och beskrivningarna är avsedda som vägledning. Förekomst och placering av vissa komponenter varierar beroende på version, utförande och försäljningsland.
1.HandskfackUrkoppling av passagerarkrockkudden fram
2.12 V (120 W), tillbehörsuttag
3.USB-uttag.
4.Elektrisk parkeringsbroms
5.Instrumentpanel
6.FörvaringMugg/burkhållare
7.Förvaringsfack
8.Övre förvaringsfack
9.220 V (120 W) , tillbehörsuttag
10.Signalhorn
11 .TaklampaVarningslampor för säkerhetsbälten och frampassagerarens krockkuddeInvändig backspegelNödanrop, assistanssamtal, knapp
12.Värme/luftkonditioneringBorttagning av is och imma framBorttagning av is och imma bak
13."START/STOP"-knapp
14.Växel- eller drivlägesväljareVal av körläge
15.Enfärgad skärm med ljudsystemPekskärm med TOYOTA Pro Touch eller TOYOTA Pro Touch med navigationssystem
16.Motorhuvspärr
17.Säkringar i instrumentbrädan
18.Vindrutedisplay
NOTIC E
Beroende på utrustningen i bilen kan förvaringsplatserna vara öppna eller stängda. Den här konfigurationen visas som exempel.
Rattmonterade kontroller
1.Utvändig belysning/blinkersspak
2.Vindrutetorkare/Vindrutespolare/Färddator
3.Ljudsystem, ställningsreglage
Page 5 of 360

5
Översikt
4.Reglage för farthållare/fartbegränsareAktiv farthållare
5.Lägesväljare för visning på instrumentpanel
6.Röstsyntes, reglageJustering av ljudvolym
7.Ljudsystem, ställningsreglage
Mittplacerade reglage
1.Låsa/låsa upp inifrån
2.Vänster elstyrd sidoskjutdörr
3.Elstyrd barnspärr
4.Höger elstyrd sidoskjutdörr
5.Varningsblinkers
6.DSC/ASR-system
7.Däcktryckövervakningssystem
8.Stop & Start (Diesel)
Sidoplacerade reglage
1.Toyota Traction Select
2.Vindrutedisplay
3.Parkeringssensorer
4.Extra värme/ventilationssystem (diesel)
5.Larm
6.Höjdinställning av strålkastare
7.Körfilsvarnare
8.Dödavinkelvarnare
9.Automatisk växling till halvljus
Elmotor
1.Anslutningsdon för laddning
2.Drivbatteri
3.12V-batteri
4.Laddare in bilen
5.Elmotor
6.Laddkabel
Laddningsdonen 1 möjliggör 3 typer av laddning:– Laddning hemma i Mode 2 med hushållsuttag och tillhörande laddkabel 6.– Accelererad laddning i Mode 3 med laddenhet
för accelererad laddning (laddbox).– Supersnabbladdning i Mode 4 på offentlig laddstation.Drivbatteriet på 400 V 2 använder litiumjonteknik. Det lagrar och levererar den energi som behövs att driva elmotorn, luftkonditioneringen och uppvärmningen. Laddningsnivån visas med en
Page 10 of 360

10
Instrumentpanel
Hastighetsmätare
Analog hastighetsmätare (km/tim eller mph).
Kontrollampor och displayer
Med LCD-text eller matrisvisning
1.Bränslemätare
2.Kylvätsketemperatur, mätare
Med matrisdisplay (Elektrisk)
1.Förbrukning av kupévärme, indikator
2.Laddningsnivå, indikator
Med LCD-skärm
Med LCD-textvisning
Med matrisdisplay
Med matrisdisplay (Elektrisk)
NOTIC E
När du kör utomlands måste du kanske ändra måttenhet. Hastigheten måste visas i landets officiella enhet (km eller mile). Enheten ändras i inställningsmenyn på skärmen när
bilen är stillastående.
Page 11 of 360

11
Instrument
1
1.Inställningar för farthållare eller fartbegränsareVisning av hastighetsbegränsningsskyltar
2.Växlingsindikator (Diesel)Växel för automatväxellåda (diesel) eller drivlägesväljarens läge (elektrisk)
3.Digital hastighetsmätare (mph eller km/tim) med instrumentpanel med LCD och LCD-text (diesel)Visningsyta med matrixinstrumentpanel: varnings- eller funktionsmeddelande, färddator, digital hastighetsmätare (km/tim eller mph), energiflöde/bilens laddningsstatus (elektrisk), etc.
4.Serviceindikator, därefter total körsträcka (miles eller km)Trippmätare (miles eller km) (diesel)Återstående räckvidd/Valt körläge (elektrisk)Visningsyta med instrumentpanel med LCD-text: varningsmeddelanden och de olika funktionernas status, färddator, etc.
5.Kylvätsketemperatur, mätare
6.Indikator för motoroljans nivå
7.Bränslemätare
Kontrollknappar
Med LCD-display
Med LCD-textvisning
Med matrisdisplay
Med matrisdisplay (Elektrisk)
A.Nollställa serviceindikatorn.Temporär påminnelse om serviceinformation.
Påminnelse om räckvidden med AdBlue®-systemet.Beroende på version: gå tillbaka ett steg, eller stäng av den aktuella funktionen.
B.Generell ljusdimmerBeroende på version: läs en meny eller lista, eller ändra ett värde.
C.Nollställa trippmätaren.Beroende på version: gå till inställningsmenyn (lång tryckning), bekräfta valet (kort tryckning).
D.Påminnelse för information om underhåll eller räckvidd med SCR-systemet och AdBlue®.Nollställning av den valda funktionen (serviceindikator eller trippmätare).Beroende på version: gå till inställningsmenyn (lång tryckning), bekräfta valet (kort tryckning).
Ljusdimmern kan även justeras på pekskärmen.
Varvräknare
Varvräknare (x 1000 varv/min).
Energiindikator (elektrisk)
Energiindikator CHARGE, ECO, POWER eller NEUTRAL.

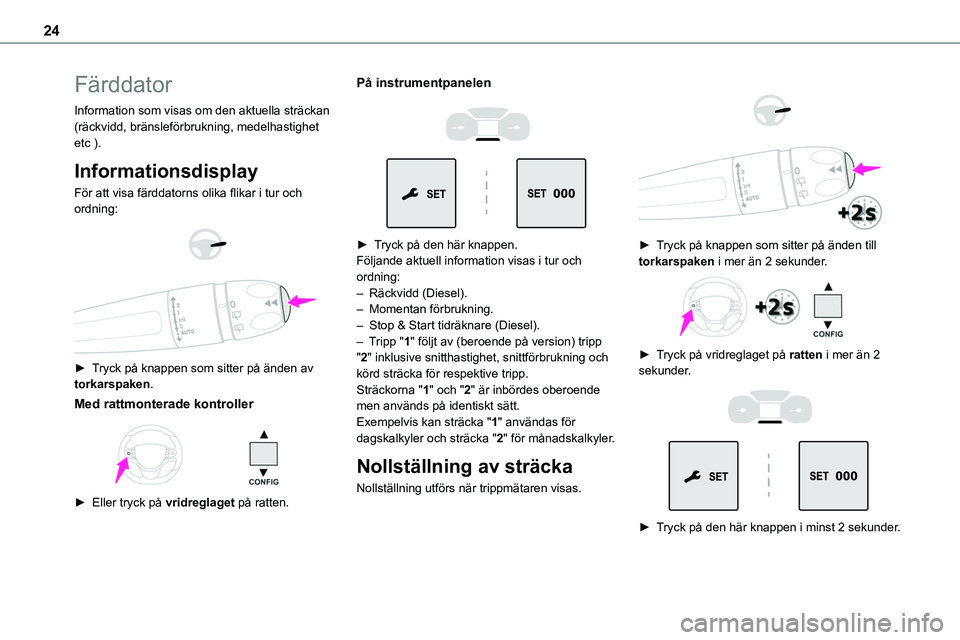

Page 24 of 360

24
Färddator
Information som visas om den aktuella sträckan (räckvidd, bränsleförbrukning, medelhastighet etc ).
Informationsdisplay
För att visa färddatorns olika flikar i tur och ordning:
► Tryck på knappen som sitter på änden av torkarspaken.
Med rattmonterade kontroller
► Eller tryck på vridreglaget på ratten.
På instrumentpanelen
► Tryck på den här knappen.Följande aktuell information visas i tur och ordning:– Räckvidd (Diesel).– Momentan förbrukning.– Stop & Start tidräknare (Diesel).– Tripp "1" följt av (beroende på version) tripp "2" inklusive snitthastighet, snittförbrukning och körd sträcka för respektive tripp.Sträckorna "1" och "2" är inbördes oberoende men används på identiskt sätt.Exempelvis kan sträcka "1" användas för dagskalkyler och sträcka "2" för månadskalkyler.
Nollställning av sträcka
Nollställning utförs när trippmätaren visas.
► Tryck på knappen som sitter på änden till torkarspaken i mer än 2 sekunder.
► Tryck på vridreglaget på ratten i mer än 2 sekunder.
► Tryck på den här knappen i minst 2 sekunder.

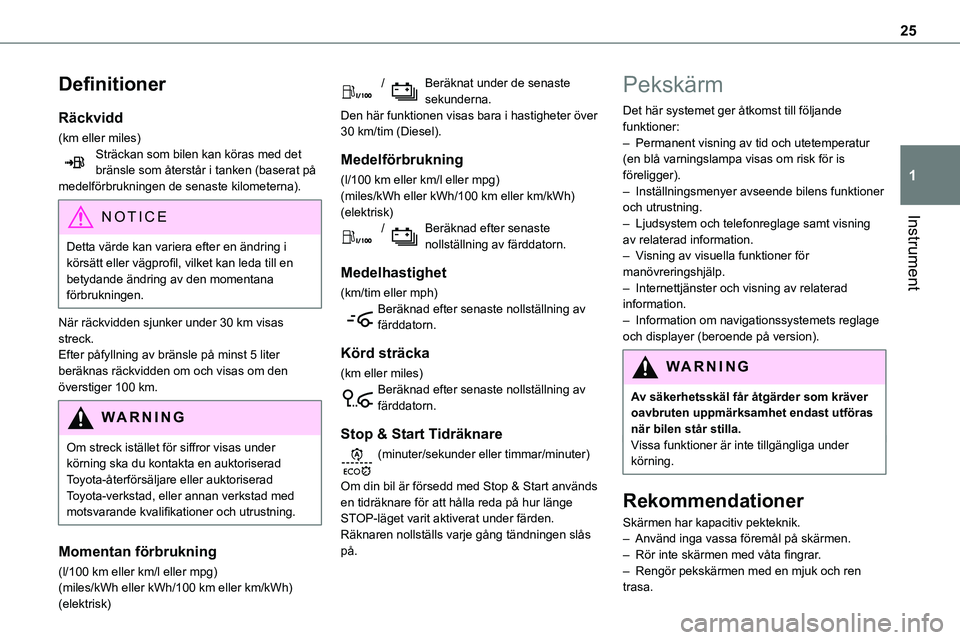

Page 25 of 360

25
Instrument
1
Definitioner
Räckvidd
(km eller miles)Sträckan som bilen kan köras med det bränsle som återstår i tanken (baserat på medelförbrukningen de senaste kilometerna).
NOTIC E
Detta värde kan variera efter en ändring i körsätt eller vägprofil, vilket kan leda till en betydande ändring av den momentana förbrukningen.
När räckvidden sjunker under 30 km visas streck.Efter påfyllning av bränsle på minst 5 liter beräknas räckvidden om och visas om den överstiger 100 km.
WARNI NG
Om streck istället för siffror visas under körning ska du kontakta en auktoriserad Toyota-återförsäljare eller auktoriserad Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning.
Momentan förbrukning
(l/100 km eller km/l eller mpg)
(miles/kWh eller kWh/100 km eller km/kWh) (elektrisk)
/ Beräknat under de senaste sekunderna.Den här funktionen visas bara i hastigheter över 30 km/tim (Diesel).
Medelförbrukning
(l/100 km eller km/l eller mpg)(miles/kWh eller kWh/100 km eller km/kWh) (elektrisk)
/ Beräknad efter senaste nollställning av färddatorn.
Medelhastighet
(km/tim eller mph)Beräknad efter senaste nollställning av färddatorn.
Körd sträcka
(km eller miles)Beräknad efter senaste nollställning av färddatorn.
Stop & Start Tidräknare
(minuter/sekunder eller timmar/minuter)
Om din bil är försedd med Stop & Start används en tidräknare för att hålla reda på hur länge STOP-läget varit aktiverat under färden.Räknaren nollställs varje gång tändningen slås på.
Pekskärm
Det här systemet ger åtkomst till följande funktioner:– Permanent visning av tid och utetemperatur (en blå varningslampa visas om risk för is föreligger).– Inställningsmenyer avseende bilens funktioner och utrustning.
– Ljudsystem och telefonreglage samt visning av relaterad information.– Visning av visuella funktioner för manövreringshjälp.– Internettjänster och visning av relaterad information.– Information om navigationssystemets reglage och displayer (beroende på version).
WARNI NG
Av säkerhetsskäl får åtgärder som kräver oavbruten uppmärksamhet endast utföras när bilen står stilla.Vissa funktioner är inte tillgängliga under körning.
Rekommendationer
Skärmen har kapacitiv pekteknik.
– Använd inga vassa föremål på skärmen.– Rör inte skärmen med våta fingrar.– Rengör pekskärmen med en mjuk och ren trasa.

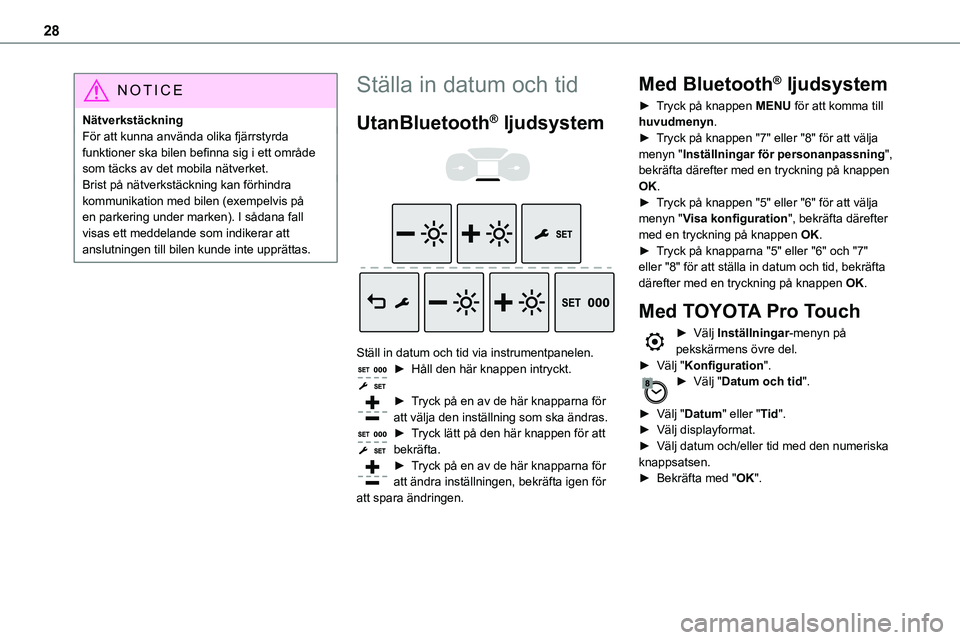

Page 28 of 360

28
NOTIC E
NätverkstäckningFör att kunna använda olika fjärrstyrda funktioner ska bilen befinna sig i ett område som täcks av det mobila nätverket.Brist på nätverkstäckning kan förhindra kommunikation med bilen (exempelvis på en parkering under marken). I sådana fall
visas ett meddelande som indikerar att anslutningen till bilen kunde inte upprättas.
Ställa in datum och tid
UtanBluetooth® ljudsystem
Ställ in datum och tid via instrumentpanelen.► Håll den här knappen intryckt.
► Tryck på en av de här knapparna för att välja den inställning som ska ändras.► Tryck lätt på den här knappen för att bekräfta.► Tryck på en av de här knapparna för att ändra inställningen, bekräfta igen för att spara ändringen.
Med Bluetooth® ljudsystem
► Tryck på knappen MENU för att komma till huvudmenyn.► Tryck på knappen "7" eller "8" för att välja menyn "Inställningar för personanpassning", bekräfta därefter med en tryckning på knappen OK.► Tryck på knappen "5" eller "6" för att välja menyn "Visa konfiguration", bekräfta därefter
med en tryckning på knappen OK.► Tryck på knapparna "5" eller "6" och "7" eller "8" för att ställa in datum och tid, bekräfta därefter med en tryckning på knappen OK.
Med TOYOTA Pro Touch
► Välj Inställningar-menyn på pekskärmens övre del.► Välj "Konfiguration".► Välj "Datum och tid".
► Välj "Datum" eller "Tid".► Välj displayformat.► Välj datum och/eller tid med den numeriska knappsatsen.► Bekräfta med "OK".

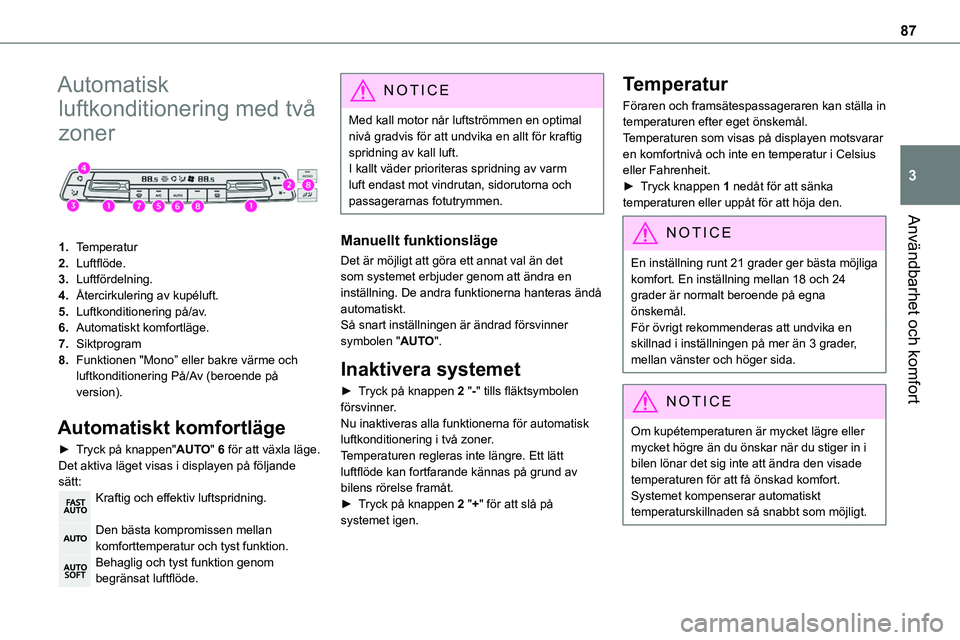

Page 87 of 360

87
Användbarhet och komfort
3
Automatisk
luftkonditionering med två
zoner
1.Temperatur
2.Luftflöde.
3.Luftfördelning.
4.Återcirkulering av kupéluft.
5.Luftkonditionering på/av.
6.Automatiskt komfortläge.
7.Siktprogram
8.Funktionen "Mono” eller bakre värme och luftkonditionering På/Av (beroende på version).
Automatiskt komfortläge
► Tryck på knappen"AUTO" 6 för att växla läge.Det aktiva läget visas i displayen på följande sätt:Kraftig och effektiv luftspridning.
Den bästa kompromissen mellan komforttemperatur och tyst funktion.Behaglig och tyst funktion genom begränsat luftflöde.
NOTIC E
Med kall motor når luftströmmen en optimal nivå gradvis för att undvika en allt för kraftig spridning av kall luft.I kallt väder prioriteras spridning av varm luft endast mot vindrutan, sidorutorna och passagerarnas fotutrymmen.
Manuellt funktionsläge
Det är möjligt att göra ett annat val än det som systemet erbjuder genom att ändra en inställning. De andra funktionerna hanteras ändå automatiskt.Så snart inställningen är ändrad försvinner symbolen "AUTO".
Inaktivera systemet
► Tryck på knappen 2 "-" tills fläktsymbolen försvinner.Nu inaktiveras alla funktionerna för automatisk luftkonditionering i två zoner.Temperaturen regleras inte längre. Ett lätt luftflöde kan fortfarande kännas på grund av bilens rörelse framåt.► Tryck på knappen 2 "+" för att slå på systemet igen.
Temperatur
Föraren och framsätespassageraren kan ställa in temperaturen efter eget önskemål.Temperaturen som visas på displayen motsvarar en komfortnivå och inte en temperatur i Celsius eller Fahrenheit.► Tryck knappen 1 nedåt för att sänka temperaturen eller uppåt för att höja den.
NOTIC E
En inställning runt 21 grader ger bästa möjliga komfort. En inställning mellan 18 och 24 grader är normalt beroende på egna önskemål.För övrigt rekommenderas att undvika en skillnad i inställningen på mer än 3 grader, mellan vänster och höger sida.
NOTIC E
Om kupétemperaturen är mycket lägre eller mycket högre än du önskar när du stiger in i bilen lönar det sig inte att ändra den visade temperaturen för att få önskad komfort. Systemet kompenserar automatiskt temperaturskillnaden så snabbt som möjligt.

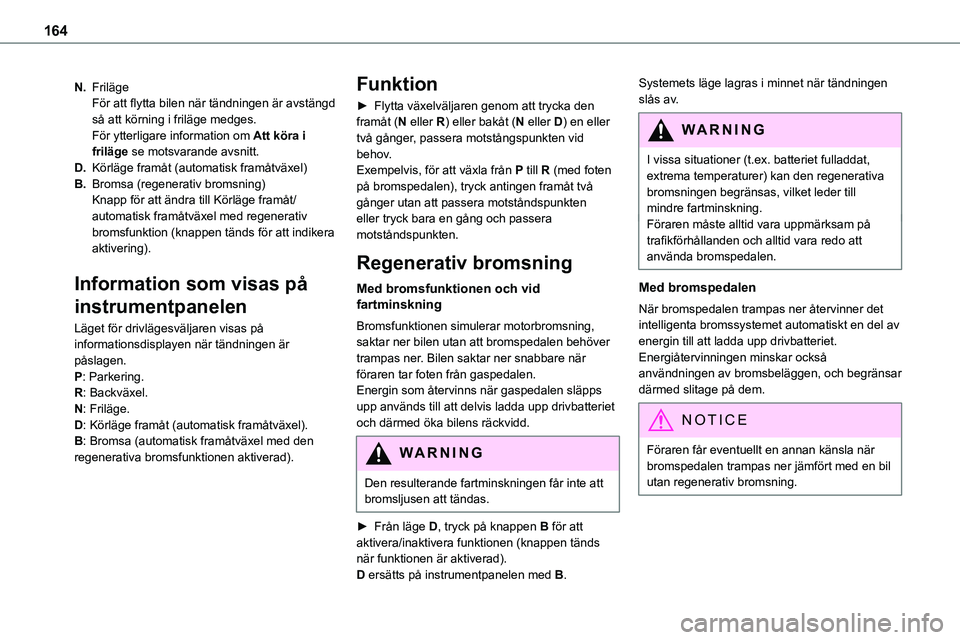

Page 164 of 360

164
N.FrilägeFör att flytta bilen när tändningen är avstängd så att körning i friläge medges.För ytterligare information om Att köra i friläge se motsvarande avsnitt.
D.Körläge framåt (automatisk framåtväxel)
B.Bromsa (regenerativ bromsning)Knapp för att ändra till Körläge framåt/automatisk framåtväxel med regenerativ bromsfunktion (knappen tänds för att indikera aktivering).
Information som visas på
instrumentpanelen
Läget för drivlägesväljaren visas på informationsdisplayen när tändningen är påslagen.P: Parkering.R: Backväxel.N: Friläge.D: Körläge framåt (automatisk framåtväxel).B: Bromsa (automatisk framåtväxel med den regenerativa bromsfunktionen aktiverad).
Funktion
► Flytta växelväljaren genom att trycka den framåt (N eller R) eller bakåt (N eller D) en eller två gånger, passera motstångspunkten vid behov.Exempelvis, för att växla från P till R (med foten på bromspedalen), tryck antingen framåt två gånger utan att passera motståndspunkten eller tryck bara en gång och passera
motståndspunkten.
Regenerativ bromsning
Med bromsfunktionen och vid fartminskning
Bromsfunktionen simulerar motorbromsning, saktar ner bilen utan att bromspedalen behöver trampas ner. Bilen saktar ner snabbare när föraren tar foten från gaspedalen.Energin som återvinns när gaspedalen släpps upp används till att delvis ladda upp drivbatteriet och därmed öka bilens räckvidd.
WARNI NG
Den resulterande fartminskningen får inte att bromsljusen att tändas.
► Från läge D, tryck på knappen B för att
aktivera/inaktivera funktionen (knappen tänds när funktionen är aktiverad).D ersätts på instrumentpanelen med B.
Systemets läge lagras i minnet när tändningen slås av.
WARNI NG
I vissa situationer (t.ex. batteriet fulladdat, extrema temperaturer) kan den regenerativa bromsningen begränsas, vilket leder till mindre fartminskning.Föraren måste alltid vara uppmärksam på trafikförhållanden och alltid vara redo att använda bromspedalen.
Med bromspedalen
När bromspedalen trampas ner återvinner det intelligenta bromssystemet automatiskt en del av energin till att ladda upp drivbatteriet.Energiåtervinningen minskar också användningen av bromsbeläggen, och begränsar därmed slitage på dem.
NOTIC E
Föraren får eventuellt en annan känsla när bromspedalen trampas ner jämfört med en bil utan regenerativ bromsning.
