4
Presentatie
Instrumenten en
bedieningsorganen
NOTIC E
Deze illustraties en beschrijvingen zijn bedoeld als richtlijn. De aanwezigheid en locatie van sommige onderdelen is afhankelijk van de versie, het uitrustingsniveau en het land van verkoop.



1.DashboardkastjeUitschakelen van de voorpassagiersairbag
2.12V-accessoireaansluitingen (120 W)
3.USB-aansluiting
4.Elektrisch bedienbare parkeerrem
5.Instrumentenpaneel
6.OpbergplaatsBeker-/blikjeshouder
7.Opbergvak
8.Bovenste opbergvak
9.220V-accessoireaansluitingen (120 W)
10.Claxon
11 .InstapverlichtingWaarschuwingslampjes voor veiligheidsgordels en voorpassagiersairbagBinnenspiegelToets noodoproep en pechhulpoproep
12.Verwarming/airconditioningOntwasemen en ontdooien voorruitOntwasemen en ontdooien achterruit
13.Toets START/STOP
14.KeuzeschakelaarRijmodusselectie
15.Monochroomscherm met audiosysteemTouchscreen met TOYOTA Pro Touch of TOYOTA Pro Touch met navigatiesysteem
16.Ontgrendeling motorkap
17.Zekeringen dashboard
18.Head-up display
NOTIC E
Afhankelijk van de uitrusting van de auto zijn de opbergvakken open of afsluitbaar. Deze configuratie wordt als voorbeeld getoond.
Stuurkolomschakelaars

1.Hendel exterieurverlichting/richtingaanwijzers
2.Bediening ruitenwissers/ruitensproeiers/boordcomputer
3.Bediening instellingen audiosysteem

37
Toegang
2
Supervergrendeling
WARNI NG
Dankzij supervergrendeling kunnen de portieren niet worden bediend, noch van buitenaf noch van binnenuit. Ook kan de schakelaar van de centrale vergrendeling op het dashboard niet worden bediend.De claxon kan nog wel worden bediend.Zorg er daarom voor dat er niemand in de auto achterblijft wanneer deze met de supervergrendeling wordt vergrendeld.
Met de sleutel
► Steek, om de supervergrendeling in te schakelen, de sleutel in het slot van het voorportier links en draai hem richting de achterzijde van de auto.► Draai binnen vijf seconden de sleutel nogmaals richting de achterzijde.
Met de afstandsbediening
► Druk op deze toets om de supervergrendeling in te schakelen.► Druk vervolgens binnen vijf seconden na het vergrendelen nogmaals op deze toets.
NOTIC E
Tegelijkertijd worden, afhankelijk van de uitvoering, de elektrisch bedienbare buitenspiegels ingeklapt.
NOTIC E
Als de auto niet is uitgerust met een alarm, wordt het vergrendelen m.b.v. de supervergrendeling bevestigd door de richtingaanwijzers die gedurende ongeveer twee seconden gaan branden.
Met Smart Entry & Start op zak
Om de auto te vergrendelen, moet de afstandsbediening zich binnen het detectiegebied A bevinden.

► Druk op de merktekens op de handgreep (voorportier(en), handmatig bedienbare schuifdeur(en) of linker achterdeur) om de auto volledig te vergrendelen.► Druk binnen vijf seconden nogmaals op de merktekens om de supervergrendeling in te schakelen.
Met elektrisch bedienbare schuifdeur(en)
► Druk terwijl u de Smart Entry & Start op zak hebt op de merktekens op de handgreep van een van de voorportieren om de auto volledig te vergrendelen.► Druk binnen vijf seconden nogmaals op de merktekens om de supervergrendeling in te schakelen.
Met achterklep


► Druk terwijl u de Smart Entry & Start op zak hebt op de vergrendelschakelaar van de achterklep om de auto volledig te vergrendelen.► Druk binnen vijf seconden nogmaals op de merktekens om de supervergrendeling in te schakelen.
NOTIC E
Als de auto niet is uitgerust met een alarm, wordt het vergrendelen m.b.v. de supervergrendeling bevestigd door de richtingaanwijzers die gedurende ongeveer twee seconden gaan branden.

63
Ergonomie en comfort
3

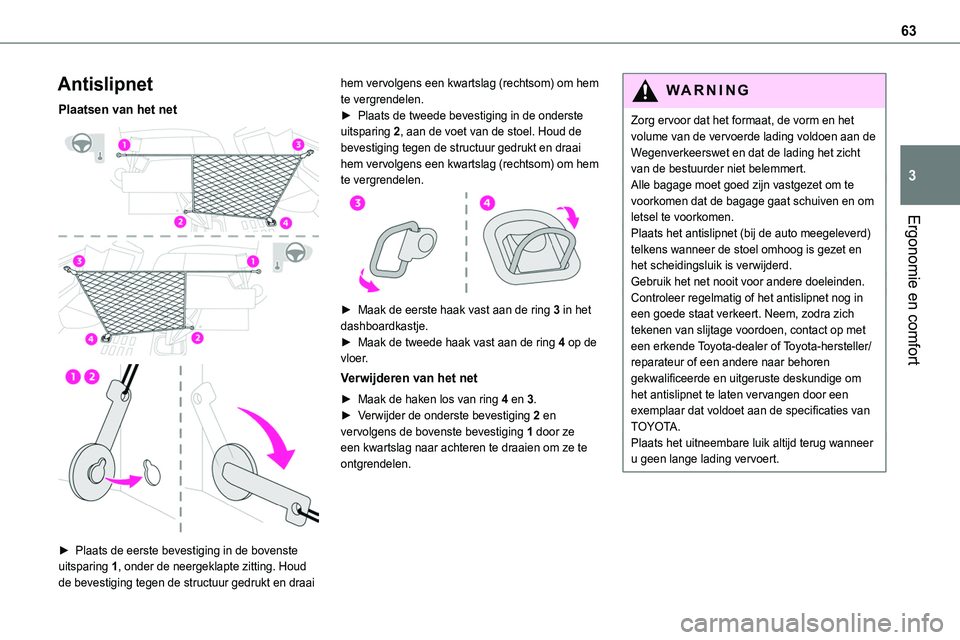

Antislipnet
Plaatsen van het net


► Plaats de eerste bevestiging in de bovenste uitsparing 1, onder de neergeklapte zitting. Houd de bevestiging tegen de structuur gedrukt en draai
hem vervolgens een kwartslag (rechtsom) om hem te vergrendelen.► Plaats de tweede bevestiging in de onderste uitsparing 2, aan de voet van de stoel. Houd de bevestiging tegen de structuur gedrukt en draai hem vervolgens een kwartslag (rechtsom) om hem te vergrendelen.

► Maak de eerste haak vast aan de ring 3 in het dashboardkastje.► Maak de tweede haak vast aan de ring 4 op de vloer.
Verwijderen van het net
► Maak de haken los van ring 4 en 3.► Verwijder de onderste bevestiging 2 en
vervolgens de bovenste bevestiging 1 door ze een kwartslag naar achteren te draaien om ze te ontgrendelen.
WARNI NG
Zorg ervoor dat het formaat, de vorm en het volume van de vervoerde lading voldoen aan de Wegenverkeerswet en dat de lading het zicht van de bestuurder niet belemmert.Alle bagage moet goed zijn vastgezet om te voorkomen dat de bagage gaat schuiven en om letsel te voorkomen.
Plaats het antislipnet (bij de auto meegeleverd) telkens wanneer de stoel omhoog is gezet en het scheidingsluik is verwijderd.Gebruik het net nooit voor andere doeleinden.Controleer regelmatig of het antislipnet nog in een goede staat verkeert. Neem, zodra zich tekenen van slijtage voordoen, contact op met een erkende Toyota-dealer of Toyota-hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige om het antislipnet te laten vervangen door een exemplaar dat voldoet aan de specificaties van TOYOTA.Plaats het uitneembare luik altijd terug wanneer u geen lange lading vervoert.

78

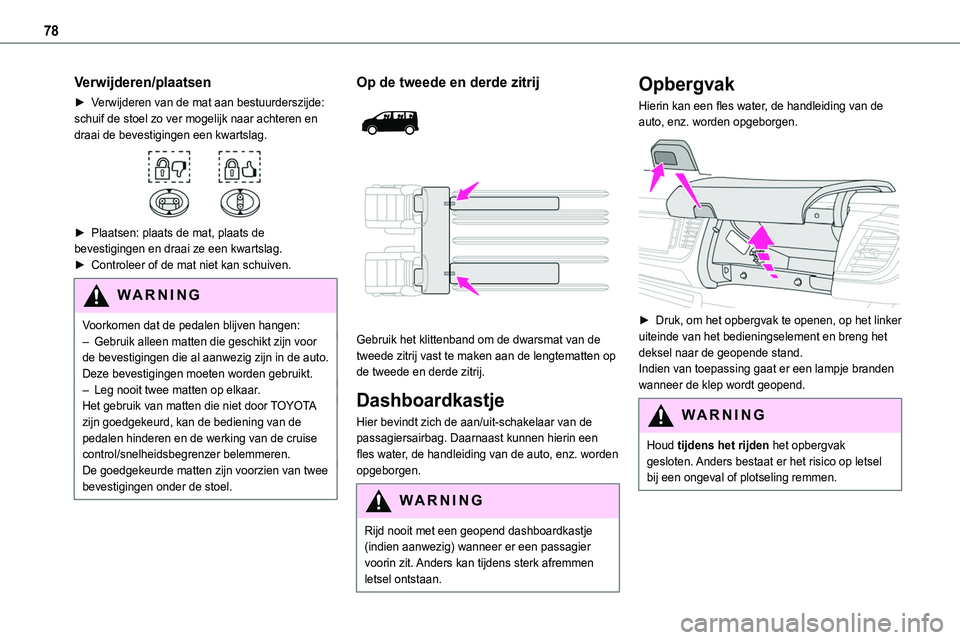

Verwijderen/plaatsen
► Verwijderen van de mat aan bestuurderszijde: schuif de stoel zo ver mogelijk naar achteren en draai de bevestigingen een kwartslag.

► Plaatsen: plaats de mat, plaats de bevestigingen en draai ze een kwartslag.► Controleer of de mat niet kan schuiven.
WARNI NG
Voorkomen dat de pedalen blijven hangen:– Gebruik alleen matten die geschikt zijn voor de bevestigingen die al aanwezig zijn in de auto. Deze bevestigingen moeten worden gebruikt.– Leg nooit twee matten op elkaar.Het gebruik van matten die niet door TOYOTA zijn goedgekeurd, kan de bediening van de
pedalen hinderen en de werking van de cruise control/snelheidsbegrenzer belemmeren.De goedgekeurde matten zijn voorzien van twee bevestigingen onder de stoel.
Op de tweede en derde zitrij


Gebruik het klittenband om de dwarsmat van de tweede zitrij vast te maken aan de lengtematten op de tweede en derde zitrij.
Dashboardkastje
Hier bevindt zich de aan/uit-schakelaar van de passagiersairbag. Daarnaast kunnen hierin een fles water, de handleiding van de auto, enz. worden opgeborgen.
WARNI NG
Rijd nooit met een geopend dashboardkastje (indien aanwezig) wanneer er een passagier voorin zit. Anders kan tijdens sterk afremmen letsel ontstaan.
Opbergvak
Hierin kan een fles water, de handleiding van de auto, enz. worden opgeborgen.

► Druk, om het opbergvak te openen, op het linker uiteinde van het bedieningselement en breng het deksel naar de geopende stand.Indien van toepassing gaat er een lampje branden wanneer de klep wordt geopend.
WARNI NG
Houd tijdens het rijden het opbergvak gesloten. Anders bestaat er het risico op letsel bij een ongeval of plotseling remmen.

79
Ergonomie en comfort
3

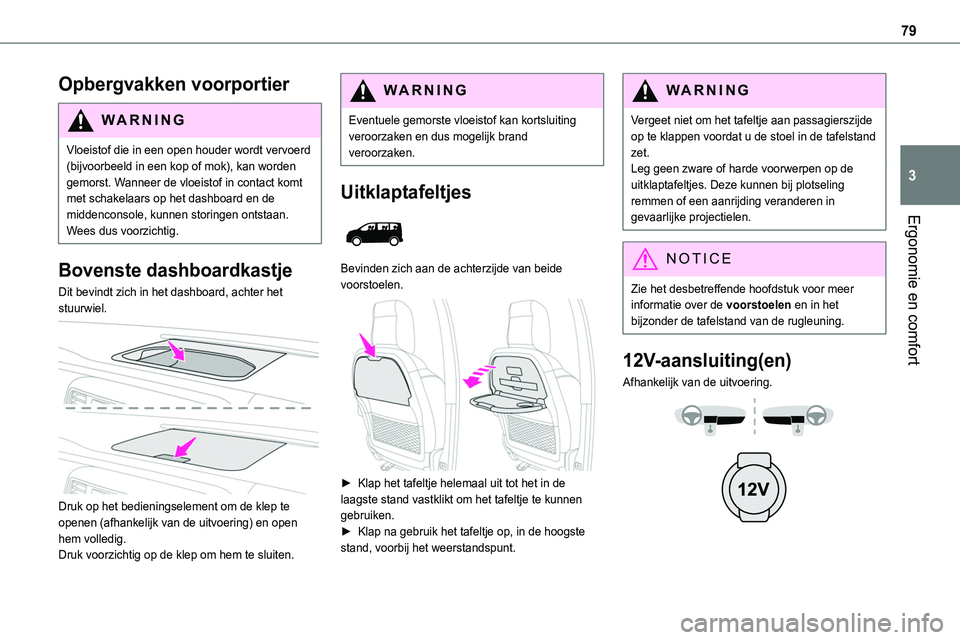

Opbergvakken voorportier
WARNI NG
Vloeistof die in een open houder wordt vervoerd (bijvoorbeeld in een kop of mok), kan worden gemorst. Wanneer de vloeistof in contact komt met schakelaars op het dashboard en de middenconsole, kunnen storingen ontstaan. Wees dus voorzichtig.
Bovenste dashboardkastje
Dit bevindt zich in het dashboard, achter het stuurwiel.

Druk op het bedieningselement om de klep te openen (afhankelijk van de uitvoering) en open hem volledig.Druk voorzichtig op de klep om hem te sluiten.
WARNI NG
Eventuele gemorste vloeistof kan kortsluiting veroorzaken en dus mogelijk brand veroorzaken.
Uitklaptafeltjes

Bevinden zich aan de achterzijde van beide voorstoelen.

► Klap het tafeltje helemaal uit tot het in de laagste stand vastklikt om het tafeltje te kunnen gebruiken.► Klap na gebruik het tafeltje op, in de hoogste stand, voorbij het weerstandspunt.
WARNI NG
Vergeet niet om het tafeltje aan passagierszijde op te klappen voordat u de stoel in de tafelstand zet.Leg geen zware of harde voorwerpen op de uitklaptafeltjes. Deze kunnen bij plotseling remmen of een aanrijding veranderen in gevaarlijke projectielen.
NOTIC E
Zie het desbetreffende hoofdstuk voor meer informatie over de voorstoelen en in het bijzonder de tafelstand van de rugleuning.
12V-aansluiting(en)
Afhankelijk van de uitvoering.

90
WARNI NG
Steek bij het opklappen van de tafelbladen nooit uw hand in het schuifgebied, anders kunnen uw vingers bekneld raken. Gebruik de daarvoor bestemde handgreep.
Verwarming en ventilatie
Advies
NOTIC E
Gebruik van het ventilatie- en airconditioningsysteem► Let er voor een gelijkmatige verdeling van de lucht naar het interieur op dat het luchtinlaatrooster onder de voorruit, de verschillende luchtkanalen, ventilatieroosters en overige uitstroomopeningen alsmede de luchtafvoeropening in de bagageruimte vrij blijven.► Dek de zonlichtsensor op het dashboard niet af; deze wordt gebruikt voor het regelen van de automatische airconditioning.► Zet de airconditioning ten minste één of twee keer per maand 5 tot 10 minuten aan om het
systeem in perfecte staat te houden.► Als het systeem geen koude lucht aanvoert, schakel het dan uit en neem contact op met een erkende Toyota-dealer of Toyota-hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.Bij een zware belasting van de motor (trekken van een aanhangwagen op een steile helling bij een hoge buitentemperatuur) kan de airconditioning tijdelijk worden uitgeschakeld voor een optimale trekkracht van de motor.
WARNI NG
Vermijd te lang rijden met een uitgeschakelde aanjager en het te lang gebruiken van de luchtrecirculatie. Zo voorkomt u dat de ruiten beslaan of de luchtkwaliteit vermindert.
Als de binnentemperatuur zeer hoog is wanneer de auto lang in de zon heeft gestaan, is het raadzaam het passagierscompartiment korte tijd te ventileren.Zorg ervoor dat de aanjagersnelheid voldoende hoog is ingesteld, zodat de lucht in het passagierscompartiment goed ververst wordt.
NOTIC E
Condensvorming door de airconditioning kan ertoe leiden dat zich een klein plasje water onder de auto vormt Dit is een normaal verschijnsel.
NOTIC E
Onderhoud van het ventilatie- en airconditioningsysteem► Controleer regelmatig de staat van het interieurfilter en laat de filterelementen periodiek vervangen.Het is raadzaam om een gecombineerd interieurfilter te gebruiken. Het specifieke actieve additief helpt te beschermen tegen schadelijke gassen en stank.► Om een correcte werking van de airconditioning te garanderen, moet u deze overeenkomstig de aanbevelingen in het onderhoudsschema van de fabrikant laten controleren.

111
Verlichting en zichtbaarheid
4

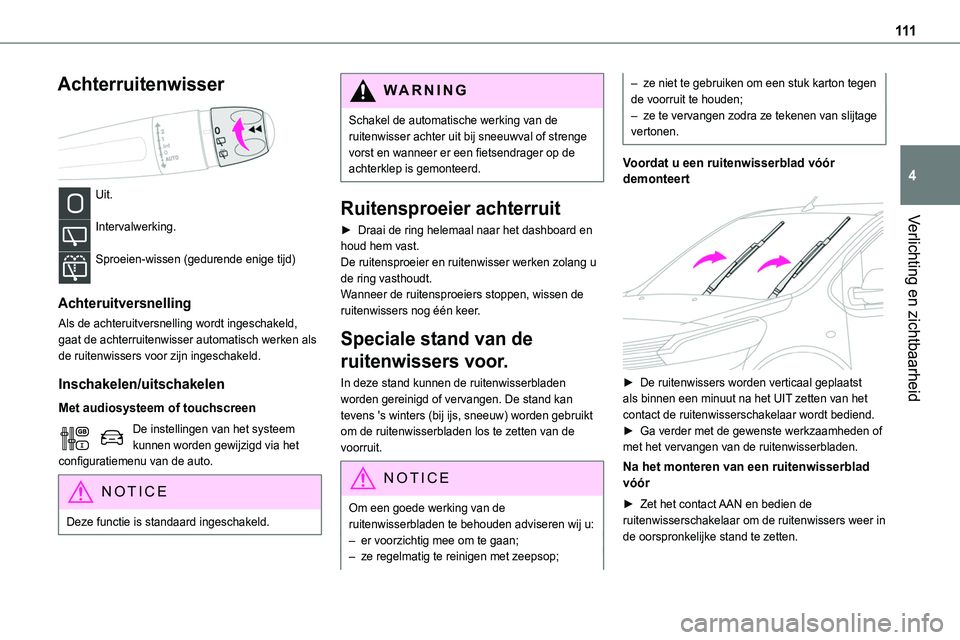

Achterruitenwisser

Uit.
Intervalwerking.
Sproeien-wissen (gedurende enige tijd)
Achteruitversnelling
Als de achteruitversnelling wordt ingeschakeld, gaat de achterruitenwisser automatisch werken als de ruitenwissers voor zijn ingeschakeld.
Inschakelen/uitschakelen
Met audiosysteem of touchscreen
De instellingen van het systeem kunnen worden gewijzigd via het configuratiemenu van de auto.
NOTIC E
Deze functie is standaard ingeschakeld.
WARNI NG
Schakel de automatische werking van de ruitenwisser achter uit bij sneeuwval of strenge vorst en wanneer er een fietsendrager op de achterklep is gemonteerd.
Ruitensproeier achterruit
► Draai de ring helemaal naar het dashboard en houd hem vast.De ruitensproeier en ruitenwisser werken zolang u de ring vasthoudt.Wanneer de ruitensproeiers stoppen, wissen de ruitenwissers nog één keer.
Speciale stand van de
ruitenwissers voor.
In deze stand kunnen de ruitenwisserbladen worden gereinigd of vervangen. De stand kan tevens 's winters (bij ijs, sneeuw) worden gebruikt om de ruitenwisserbladen los te zetten van de voorruit.
NOTIC E
Om een goede werking van de ruitenwisserbladen te behouden adviseren wij u:
– er voorzichtig mee om te gaan;– ze regelmatig te reinigen met zeepsop;
– ze niet te gebruiken om een stuk karton tegen de voorruit te houden;– ze te vervangen zodra ze tekenen van slijtage vertonen.
Voordat u een ruitenwisserblad vóór demonteert

► De ruitenwissers worden verticaal geplaatst als binnen een minuut na het UIT zetten van het contact de ruitenwisserschakelaar wordt bediend.► Ga verder met de gewenste werkzaamheden of met het vervangen van de ruitenwisserbladen.
Na het monteren van een ruitenwisserblad vóór
► Zet het contact AAN en bedien de ruitenwisserschakelaar om de ruitenwissers weer in
de oorspronkelijke stand te zetten.

125
Veiligheid
5

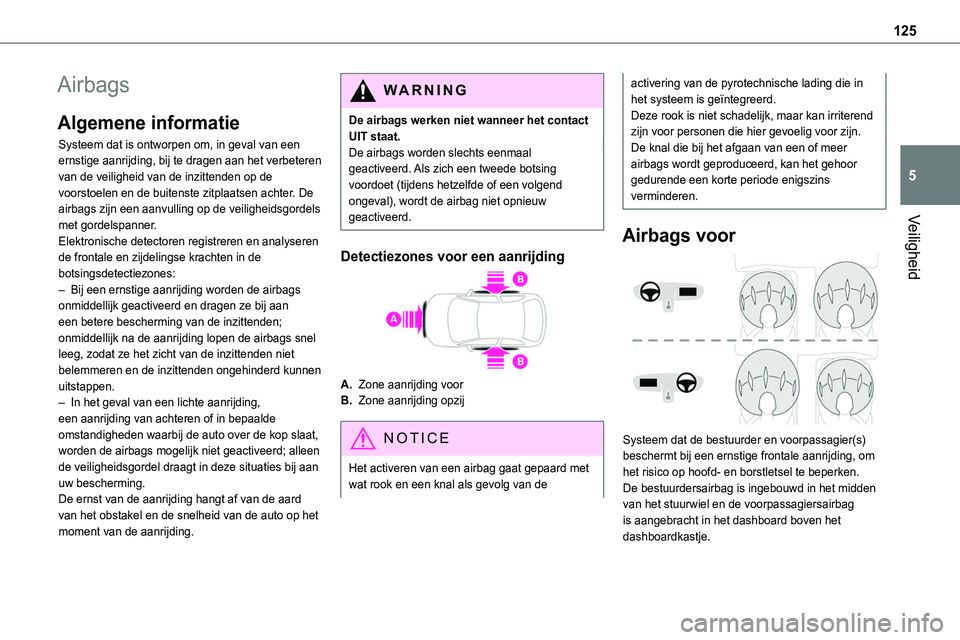

Airbags
Algemene informatie
Systeem dat is ontworpen om, in geval van een ernstige aanrijding, bij te dragen aan het verbeteren van de veiligheid van de inzittenden op de voorstoelen en de buitenste zitplaatsen achter. De airbags zijn een aanvulling op de veiligheidsgordels
met gordelspanner.Elektronische detectoren registreren en analyseren de frontale en zijdelingse krachten in de botsingsdetectiezones:– Bij een ernstige aanrijding worden de airbags onmiddellijk geactiveerd en dragen ze bij aan een betere bescherming van de inzittenden; onmiddellijk na de aanrijding lopen de airbags snel leeg, zodat ze het zicht van de inzittenden niet belemmeren en de inzittenden ongehinderd kunnen uitstappen.– In het geval van een lichte aanrijding, een aanrijding van achteren of in bepaalde omstandigheden waarbij de auto over de kop slaat, worden de airbags mogelijk niet geactiveerd; alleen de veiligheidsgordel draagt in deze situaties bij aan uw bescherming.De ernst van de aanrijding hangt af van de aard van het obstakel en de snelheid van de auto op het moment van de aanrijding.
WARNI NG
De airbags werken niet wanneer het contact UIT staat.De airbags worden slechts eenmaal geactiveerd. Als zich een tweede botsing voordoet (tijdens hetzelfde of een volgend ongeval), wordt de airbag niet opnieuw geactiveerd.
Detectiezones voor een aanrijding
A.Zone aanrijding voor
B.Zone aanrijding opzij
NOTIC E
Het activeren van een airbag gaat gepaard met wat rook en een knal als gevolg van de
activering van de pyrotechnische lading die in het systeem is geïntegreerd.Deze rook is niet schadelijk, maar kan irriterend zijn voor personen die hier gevoelig voor zijn.De knal die bij het afgaan van een of meer airbags wordt geproduceerd, kan het gehoor gedurende een korte periode enigszins verminderen.
Airbags voor

Systeem dat de bestuurder en voorpassagier(s) beschermt bij een ernstige frontale aanrijding, om het risico op hoofd- en borstletsel te beperken.De bestuurdersairbag is ingebouwd in het midden van het stuurwiel en de voorpassagiersairbag is aangebracht in het dashboard boven het
dashboardkastje.

126

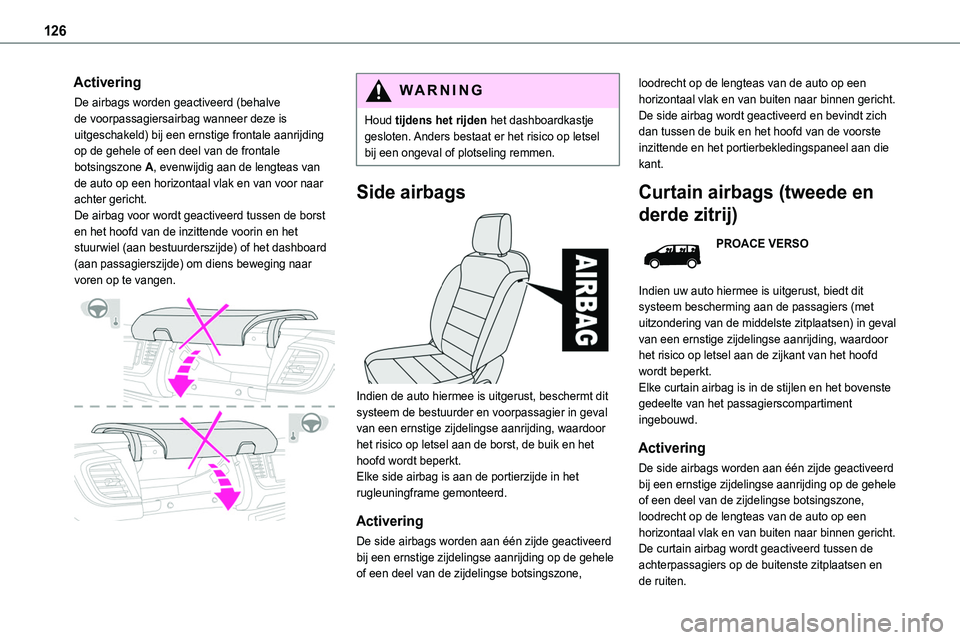

Activering
De airbags worden geactiveerd (behalve de voorpassagiersairbag wanneer deze is uitgeschakeld) bij een ernstige frontale aanrijding op de gehele of een deel van de frontale botsingszone A, evenwijdig aan de lengteas van de auto op een horizontaal vlak en van voor naar achter gericht.De airbag voor wordt geactiveerd tussen de borst
en het hoofd van de inzittende voorin en het stuurwiel (aan bestuurderszijde) of het dashboard (aan passagierszijde) om diens beweging naar voren op te vangen.

WARNI NG
Houd tijdens het rijden het dashboardkastje gesloten. Anders bestaat er het risico op letsel bij een ongeval of plotseling remmen.
Side airbags

Indien de auto hiermee is uitgerust, beschermt dit systeem de bestuurder en voorpassagier in geval van een ernstige zijdelingse aanrijding, waardoor het risico op letsel aan de borst, de buik en het hoofd wordt beperkt.Elke side airbag is aan de portierzijde in het rugleuningframe gemonteerd.
Activering
De side airbags worden aan één zijde geactiveerd bij een ernstige zijdelingse aanrijding op de gehele of een deel van de zijdelingse botsingszone,
loodrecht op de lengteas van de auto op een horizontaal vlak en van buiten naar binnen gericht.De side airbag wordt geactiveerd en bevindt zich dan tussen de buik en het hoofd van de voorste inzittende en het portierbekledingspaneel aan die kant.
Curtain airbags (tweede en
derde zitrij)
PROACE VERSO
Indien uw auto hiermee is uitgerust, biedt dit systeem bescherming aan de passagiers (met uitzondering van de middelste zitplaatsen) in geval van een ernstige zijdelingse aanrijding, waardoor het risico op letsel aan de zijkant van het hoofd wordt beperkt.Elke curtain airbag is in de stijlen en het bovenste gedeelte van het passagierscompartiment ingebouwd.
Activering
De side airbags worden aan één zijde geactiveerd bij een ernstige zijdelingse aanrijding op de gehele of een deel van de zijdelingse botsingszone, loodrecht op de lengteas van de auto op een horizontaal vlak en van buiten naar binnen gericht.De curtain airbag wordt geactiveerd tussen de achterpassagiers op de buitenste zitplaatsen en de ruiten.

127
Veiligheid
5
Storing
Bij een storing gaat dit waarschuwingslampje branden op het instrumentenpaneel. Laat het systeem nakijken door een erkende Toyota-dealer of Toyota-hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.De kans bestaat dat de airbags bij een ernstige aanrijding niet worden geactiveerd.
WARNI NG
Bij een lichte zijdelingse aanrijding of bij over de kop slaan kan het zijn dat de airbags niet worden geactiveerd.Bij een aanrijding van achteren of een frontale aanrijding worden er geen side airbags geactiveerd.
Advies
WARNI NG
Houd u aan de onderstaande veiligheidsvoorschriften voor een maximale effectiviteit van de airbags.Ga normaal rechtop zitten.Maak de veiligheidsgordel vast en zorg dat hij goed zit.Zorg dat er zich niets bevindt tussen de airbags en de inzittenden (bijv. kinderen, huisdieren,
objecten) en bevestig niets in de buurt van de
airbags of in het gebied waar de airbags afgaan. Dit zou tot verwondingen kunnen leiden bij het activeren van de airbags.Wijzig niets aan het oorspronkelijke ontwerp van de auto, vooral niet in de directe omgeving van de airbags.Zelfs als alle bovenstaande voorschriften worden nageleefd, blijft de kans bestaan op letsel of lichte brandwonden aan het hoofd,
de borst of de armen als de airbag wordt geactiveerd. De airbag wordt namelijk zeer snel opgeblazen (binnen enkele milliseconden) en loopt vervolgens even snel leeg, waarbij de warme gassen via de daarvoor bestemde openingen naar buiten stromen.Laat na een aanrijding of diefstal van uw auto de airbagsystemen controleren.Alle werkzaamheden moeten worden uitgevoerd door een erkende Toyota-dealer of Toyota-hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
WARNI NG
Airbags voorHoud het stuurwiel niet aan de spaken vast en laat uw handen niet op het middelste deel van het stuurwiel rusten.Passagiers mogen hun voeten niet op het dashboard laten rusten.
Rook niet in de auto. Als de airbag wordt opgeblazen, kunnen brandende sigaretten of een pijp brandwonden of ander letsel veroorzaken.Verwijder het stuurwiel nooit, maak geen gaten in de stuurwielbekleding en sla er niet op.Bevestig geen voorwerpen op of aan het stuurwiel of dashboard. Deze kunnen bij het afgaan van de airbags letsel veroorzaken.
WARNI NG
Side airbagsBreng uitsluitend goedgekeurde stoelhoezen aan die compatibel zijn met deze airbags. Neem voor informatie over het assortiment stoelhoezen voor uw auto contact op met een Toyota-dealer of Toyota-hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.Bevestig nooit iets aan de rugleuning van de stoelen (bijv. kleding): dit zou bij het afgaan van de airbags kunnen leiden tot verwondingen aan armen of borstkas.Ga niet onnodig dicht tegen het portierpaneel zitten.De portierpanelen van de voorportieren bevatten de zijdelingse botsingssensoren.Schade aan het portier of het niet correct uitvoeren van werkzaamheden (wijzigingen of reparaties) aan de voorportieren of de binnenbekleding van de voorportieren kan
