14
Pasy bezpieczeństwa niezapięte/odpięteŚwiecąca ciągle lub migająca wraz z sygnałem dźwiękowym o rosnącym natężeniu.Pas bezpieczeństwa nie został zapięty lub został odpięty (w zależności od wersji).
Otwarte drzwiŚwieci ciągle, wyświetlany jest też komunikat określający otwarcie.
Emitowany jest też sygnał dźwiękowy, jeżeli prędkość przekracza 10 km/godz.Drzwi, maska, klapa tylna lub szyba klapy tylnej są nadal otwarte (w zależności od wersji).Zamknij otwarty element.Jeżeli pojazd ma prawe drzwi na zawiasach, ich otwarcie nie będzie sygnalizowane przez tę kontrolkę ostrzegawczą.
Elektryczny hamulec postojowyŚwieci ciągle.Włączony jest elektryczny hamulec postojowy.Miga.Usterka włączenia/zwolnienia.Wykonaj czynności z punktu (1): zaparkuj na płaskim podłożu (na poziomej powierzchni). W przypadku skrzyni manualnej włącz bieg.W przypadku automatycznej skrzyni biegów lub wybieraka napędu wybierz tryb P.Wyłącz zapłon i wykonaj czynność z punktu (2).
Ręczny hamulec postojowyŚwieci ciągle.Hamulec postojowy nie został właściwie włączony ani zwolniony.
HamowanieŚwieci ciągle.Znaczący spadek ilości płynu hamulcowego.Wykonaj czynności z punktu (1), a następnie
uzupełnij, używając płynu hamulcowego zgodnego z zaleceniami producenta. Jeżeli problem będzie się utrzymywał, wykonaj czynności z punktu (2).Świeci ciągle.System elektronicznego rozdziału siły hamowania (EBFD) jest uszkodzony.Wykonaj czynności z punktu (1), a potem (2).
Pomarańczowe kontrolki ostrzegawcze/informacyjne
SerwisŚwieci przez chwilę, wyświetlany jest komunikat.Wykryto co najmniej jedną mniej poważną usterkę, która nie ma przydzielonej kontrolki ostrzegawczej.Określ przyczynę usterki, wykorzystując komunikat wyświetlany na panelu wskaźników.Niektóre problemy można rozwiązać samodzielnie, na przykład wymienić baterie w pilocie.W przypadku innych problemów, takich jak usterka systemu monitorowania ciśnienia
powietrza w oponach, wykonaj czynności z punktu (3).Świeci ciągle, wyświetlany jest komunikat.Wykryto co najmniej jedną poważną usterkę, która nie ma przydzielonej kontrolki ostrzegawczej.Określ przyczynę nieprawidłowości, wykorzystując komunikat wyświetlany na panelu wskaźników, a następnie wykonaj czynności
z punktu (3).Świeci ciągle, wyświetlany jej komunikat „Parking brake fault”.Automatyczne zwolnienie elektrycznego hamulca postojowego jest niedostępne.Wykonaj czynności z punktu (2).Kontrolka ostrzegawcza o serwisie świeci się światłem stałym a ikona klucza serwisowego miga, a potem świeci światłem ciągłym.Przekroczony został zalecany czas pomiędzy przeglądami.Należy jak najszybciej zlecić przegląd pojazdu.Tylko dla pojazdów z silnikami Diesla.
System zapobiegający blokowaniu się kół podczas hamowania (ABS)Świeci ciągle.Wystąpiła usterka systemu zapobiegającego blokowaniu się kół podczas hamowania.Nie oznacza to usterki układu hamulcowego pojazdu; możliwe jest zwykłe hamowanie.Jedź ostrożnie z umiarkowaną prędkością, a potem wykonaj czynności z punktu (3).

16
Usterka (przy elektrycznym hamulcu postojowym)Świeci ciągle, towarzyszy jej komunikat „Parking brake fault” (Awaria hamulca postojowego).Pojazdu nie można unieruchomić przy pracującym silniku.Jeśli ręczne polecenia zaciągnięcia i zwolnienia nie działają, dźwignia elektrycznego hamulca
postojowego ma awarię.Automatyczne funkcje należy zawsze stosować i ponownie włączać w razie awarii dźwigni sterującej.Wykonaj czynności z punktu (2).Świeci ciągle, towarzyszy jej komunikat „Parking brake fault” (Awaria hamulca postojowego).Hamulec postojowy ma awarię: funkcje ręczne i automatyczne mogą nie działać.Na postoju, aby unieruchomić pojazd:► Pociągnij dźwignię i przytrzymaj ją przez około 7 do 15 sekund, aż zaświeci kontrolka na panelu wskaźników.Jeśli ta procedura nie działa, zabezpiecz pojazd:► Zaparkuj na poziomej powierzchni.► W przypadku skrzyni manualnej włącz bieg.► W przypadku automatycznej skrzyni biegów lub wybierana napędu wybierz pozycję P, a następnie umieść dostarczony klin pod jednym z kół.Następnie wykonaj czynności z punktu (2).
HamowanieŚwieci ciągle.Wykryto drobny błąd układu hamulcowego.Jedź ostrożnie.Wykonaj czynności z punktu (3).
Alert o zagrożeniu zderzeniem/Active Safety BrakeMiga.
System jest aktywowany i na chwilę włączane są hamulce, aby ograniczyć prędkość zbliżania się do pojazdu poprzedzającego.Świeci ciągle, wyświetlany jest komunikat i emitowany sygnał dźwiękowy.Usterka systemu.Wykonaj czynności z punktu (3).Świeci ciągle, wyświetlany jest komunikat.System został wyłączony z poziomu menu konfiguracji pojazdu.Więcej informacji można znaleźć w rozdziale Jazda.
System dynamicznej kontroli stabilności (DSC) i system zapobiegający poślizgom (ASR)Miga.Regulacja DSC/ASR jest aktywna w razie utraty przyczepności lub toru jazdy.Świeci ciągle.Usterka systemu DSC/ASR.Wykonaj czynności z punktu (3).
Usterka hamulca awaryjnego (w przypadku elektrycznego hamulca postojowego)Świeci ciągle, towarzyszy jej komunikat „Parking brake fault” (Awaria hamulca postojowego).Hamowanie awaryjne nie jest wystarczająco skuteczne.Jeśli automatyczne zwalnianie nie jest dostępne,
należy użyć zwalniania ręcznego lub wykonać czynności z punktu (3).
Asystent ruszania pod góręŚwieci się ciągle, towarzyszy jest komunikat „Anti roll-back system fault” (Awaria systemu zapobiegania zsuwaniu się w dół).Usterka systemu.Wykonaj czynności z punktu (3).
System dynamicznej kontroli stabilności (DSC) i system zapobiegający poślizgom (ASR)Świeci ciągle.System jest dezaktywowany.Naciśnij przycisk, aby włączyć go ponownie.System DSC/ASR jest aktywowany automatycznie po uruchomieniu pojazdu oraz po osiągnięciu prędkości około 50 km/godz.
Niskie ciśnienie powietrza w oponachŚwieci ciągle, wyświetlany jest komunikat i emitowany sygnał dźwiękowy.Ciśnienie powietrza w oponie co najmniej jednego koła jest zbyt niskie.

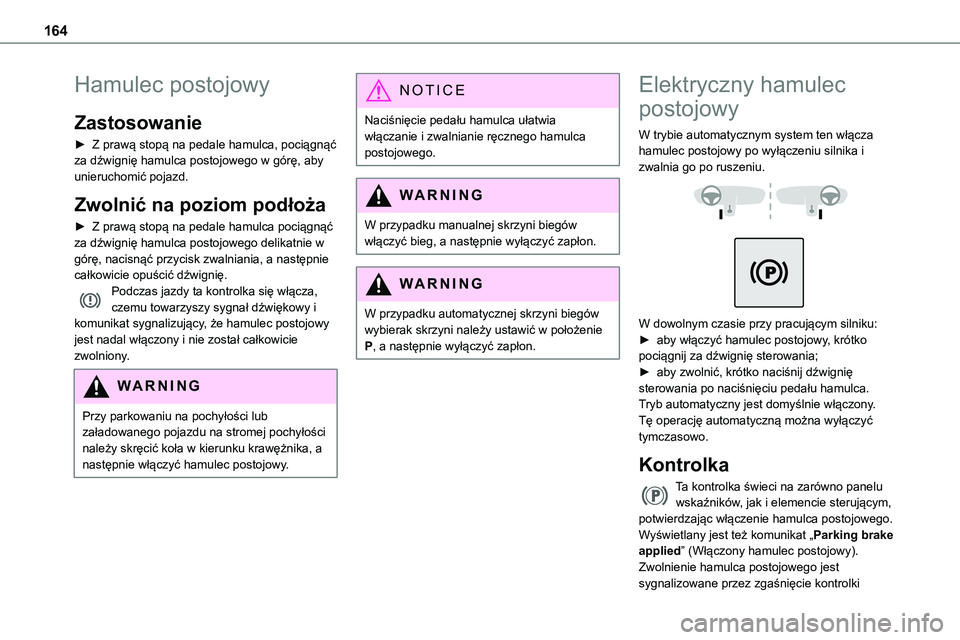

164
Hamulec postojowy
Zastosowanie
► Z prawą stopą na pedale hamulca, pociągnąć za dźwignię hamulca postojowego w górę, aby unieruchomić pojazd.
Zwolnić na poziom podłoża
► Z prawą stopą na pedale hamulca pociągnąć za dźwignię hamulca postojowego delikatnie w górę, nacisnąć przycisk zwalniania, a następnie całkowicie opuścić dźwignię.Podczas jazdy ta kontrolka się włącza, czemu towarzyszy sygnał dźwiękowy i komunikat sygnalizujący, że hamulec postojowy jest nadal włączony i nie został całkowicie zwolniony.
WARNI NG
Przy parkowaniu na pochyłości lub załadowanego pojazdu na stromej pochyłości należy skręcić koła w kierunku krawężnika, a następnie włączyć hamulec postojowy.
NOTIC E
Naciśnięcie pedału hamulca ułatwia włączanie i zwalnianie ręcznego hamulca postojowego.
WARNI NG
W przypadku manualnej skrzyni biegów włączyć bieg, a następnie wyłączyć zapłon.
WARNI NG
W przypadku automatycznej skrzyni biegów wybierak skrzyni należy ustawić w położenie P, a następnie wyłączyć zapłon.
Elektryczny hamulec
postojowy
W trybie automatycznym system ten włącza hamulec postojowy po wyłączeniu silnika i zwalnia go po ruszeniu.


W dowolnym czasie przy pracującym silniku:► aby włączyć hamulec postojowy, krótko pociągnij za dźwignię sterowania;► aby zwolnić, krótko naciśnij dźwignię sterowania po naciśnięciu pedału hamulca.Tryb automatyczny jest domyślnie włączony.Tę operację automatyczną można wyłączyć tymczasowo.
Kontrolka
Ta kontrolka świeci na zarówno panelu wskaźników, jak i elemencie sterującym, potwierdzając włączenie hamulca postojowego.
Wyświetlany jest też komunikat „Parking brake applied” (Włączony hamulec postojowy).Zwolnienie hamulca postojowego jest sygnalizowane przez zgaśnięcie kontrolki

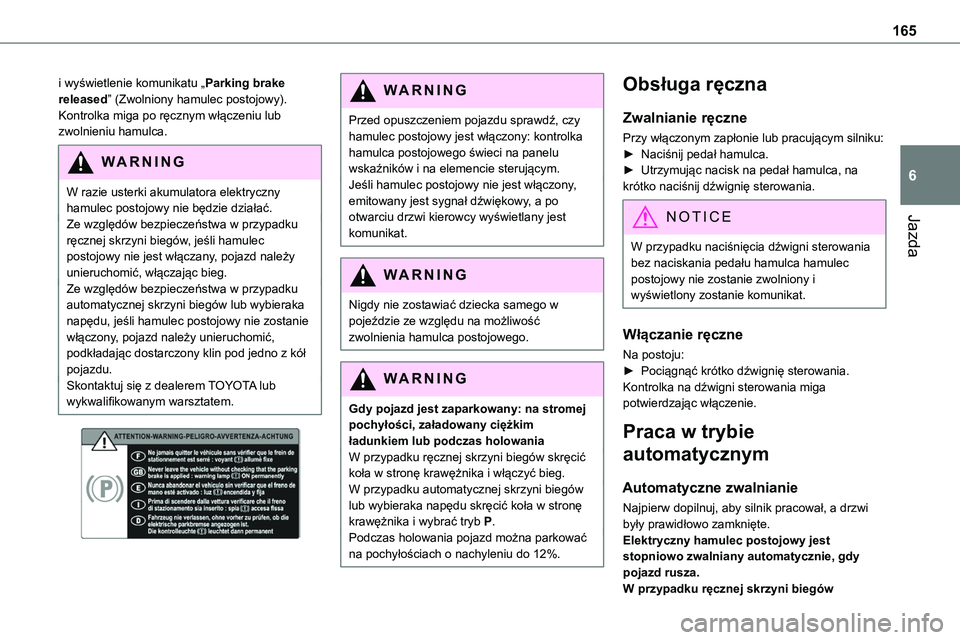

165
Jazda
6
i wyświetlenie komunikatu „Parking brake released” (Zwolniony hamulec postojowy).Kontrolka miga po ręcznym włączeniu lub zwolnieniu hamulca.
WARNI NG
W razie usterki akumulatora elektryczny hamulec postojowy nie będzie działać. Ze względów bezpieczeństwa w przypadku ręcznej skrzyni biegów, jeśli hamulec postojowy nie jest włączany, pojazd należy unieruchomić, włączając bieg.Ze względów bezpieczeństwa w przypadku automatycznej skrzyni biegów lub wybieraka napędu, jeśli hamulec postojowy nie zostanie włączony, pojazd należy unieruchomić, podkładając dostarczony klin pod jedno z kół pojazdu.Skontaktuj się z dealerem TOYOTA lub wykwalifikowanym warsztatem.


WARNI NG
Przed opuszczeniem pojazdu sprawdź, czy hamulec postojowy jest włączony: kontrolka hamulca postojowego świeci na panelu wskaźników i na elemencie sterującym.Jeśli hamulec postojowy nie jest włączony, emitowany jest sygnał dźwiękowy, a po otwarciu drzwi kierowcy wyświetlany jest
komunikat.
WARNI NG
Nigdy nie zostawiać dziecka samego w pojeździe ze względu na możliwość zwolnienia hamulca postojowego.
WARNI NG
Gdy pojazd jest zaparkowany: na stromej pochyłości, załadowany ciężkim ładunkiem lub podczas holowaniaW przypadku ręcznej skrzyni biegów skręcić koła w stronę krawężnika i włączyć bieg.W przypadku automatycznej skrzyni biegów lub wybieraka napędu skręcić koła w stronę krawężnika i wybrać tryb P.Podczas holowania pojazd można parkować na pochyłościach o nachyleniu do 12%.
Obsługa ręczna
Zwalnianie ręczne
Przy włączonym zapłonie lub pracującym silniku:► Naciśnij pedał hamulca.► Utrzymując nacisk na pedał hamulca, na krótko naciśnij dźwignię sterowania.
NOTIC E
W przypadku naciśnięcia dźwigni sterowania bez naciskania pedału hamulca hamulec postojowy nie zostanie zwolniony i wyświetlony zostanie komunikat.
Włączanie ręczne
Na postoju:► Pociągnąć krótko dźwignię sterowania.Kontrolka na dźwigni sterowania miga potwierdzając włączenie.
Praca w trybie
automatycznym
Automatyczne zwalnianie
Najpierw dopilnuj, aby silnik pracował, a drzwi były prawidłowo zamknięte.
Elektryczny hamulec postojowy jest stopniowo zwalniany automatycznie, gdy pojazd rusza.W przypadku ręcznej skrzyni biegów

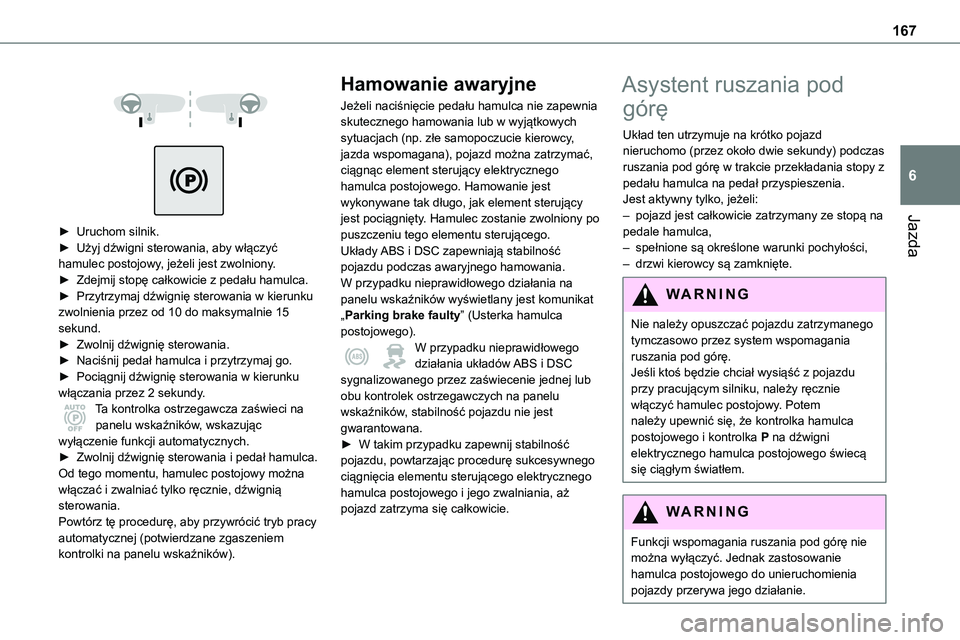

167
Jazda
6



► Uruchom silnik.► Użyj dźwigni sterowania, aby włączyć hamulec postojowy, jeżeli jest zwolniony.► Zdejmij stopę całkowicie z pedału hamulca.► Przytrzymaj dźwignię sterowania w kierunku zwolnienia przez od 10 do maksymalnie 15 sekund.► Zwolnij dźwignię sterowania.► Naciśnij pedał hamulca i przytrzymaj go.► Pociągnij dźwignię sterowania w kierunku włączania przez 2 sekundy.Ta kontrolka ostrzegawcza zaświeci na panelu wskaźników, wskazując wyłączenie funkcji automatycznych.► Zwolnij dźwignię sterowania i pedał hamulca.Od tego momentu, hamulec postojowy można włączać i zwalniać tylko ręcznie, dźwignią sterowania.Powtórz tę procedurę, aby przywrócić tryb pracy automatycznej (potwierdzane zgaszeniem kontrolki na panelu wskaźników).
Hamowanie awaryjne
Jeżeli naciśnięcie pedału hamulca nie zapewnia skutecznego hamowania lub w wyjątkowych sytuacjach (np. złe samopoczucie kierowcy, jazda wspomagana), pojazd można zatrzymać, ciągnąc element sterujący elektrycznego hamulca postojowego. Hamowanie jest wykonywane tak długo, jak element sterujący jest pociągnięty. Hamulec zostanie zwolniony po
puszczeniu tego elementu sterującego.Układy ABS i DSC zapewniają stabilność pojazdu podczas awaryjnego hamowania.W przypadku nieprawidłowego działania na panelu wskaźników wyświetlany jest komunikat „Parking brake faulty” (Usterka hamulca postojowego).W przypadku nieprawidłowego działania układów ABS i DSC sygnalizowanego przez zaświecenie jednej lub obu kontrolek ostrzegawczych na panelu wskaźników, stabilność pojazdu nie jest gwarantowana.► W takim przypadku zapewnij stabilność pojazdu, powtarzając procedurę sukcesywnego ciągnięcia elementu sterującego elektrycznego hamulca postojowego i jego zwalniania, aż pojazd zatrzyma się całkowicie.
Asystent ruszania pod
górę
Układ ten utrzymuje na krótko pojazd nieruchomo (przez około dwie sekundy) podczas ruszania pod górę w trakcie przekładania stopy z pedału hamulca na pedał przyspieszenia.Jest aktywny tylko, jeżeli:– pojazd jest całkowicie zatrzymany ze stopą na
pedale hamulca,– spełnione są określone warunki pochyłości,– drzwi kierowcy są zamknięte.
WARNI NG
Nie należy opuszczać pojazdu zatrzymanego tymczasowo przez system wspomagania ruszania pod górę.Jeśli ktoś będzie chciał wysiąść z pojazdu przy pracującym silniku, należy ręcznie włączyć hamulec postojowy. Potem należy upewnić się, że kontrolka hamulca postojowego i kontrolka P na dźwigni elektrycznego hamulca postojowego świecą się ciągłym światłem.
WARNI NG
Funkcji wspomagania ruszania pod górę nie można wyłączyć. Jednak zastosowanie hamulca postojowego do unieruchomienia pojazdy przerywa jego działanie.
