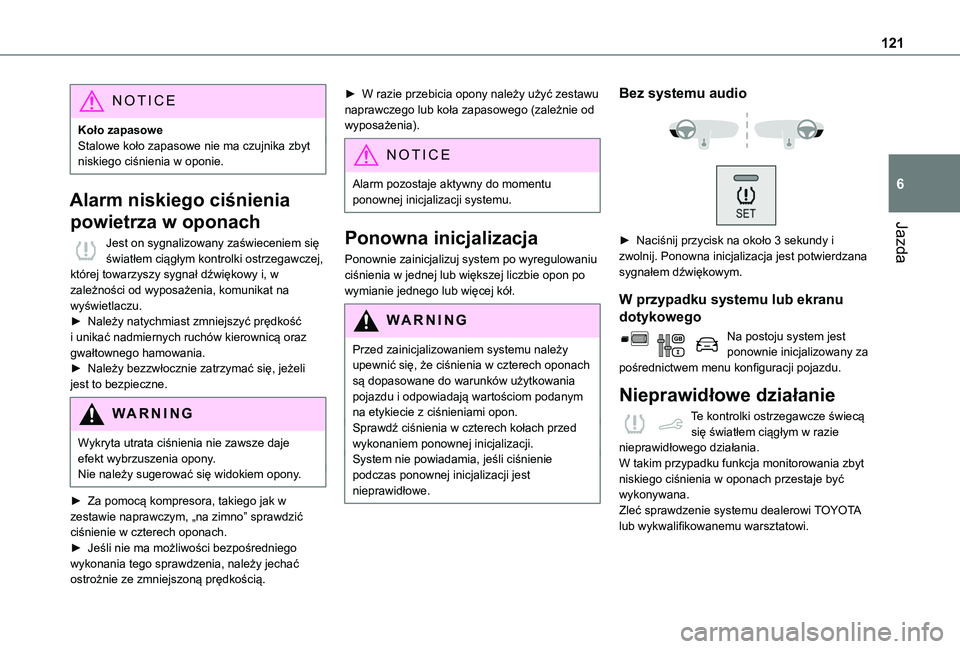

121
Jazda
6
NOTIC E
Koło zapasoweStalowe koło zapasowe nie ma czujnika zbyt niskiego ciśnienia w oponie.
Alarm niskiego ciśnienia
powietrza w oponach
Jest on sygnalizowany zaświeceniem się światłem ciągłym kontrolki ostrzegawczej, której towarzyszy sygnał dźwiękowy i, w zależności od wyposażenia, komunikat na wyświetlaczu.► Należy natychmiast zmniejszyć prędkość i unikać nadmiernych ruchów kierownicą oraz gwałtownego hamowania.► Należy bezzwłocznie zatrzymać się, jeżeli jest to bezpieczne.
WARNI NG
Wykryta utrata ciśnienia nie zawsze daje efekt wybrzuszenia opony.Nie należy sugerować się widokiem opony.
► Za pomocą kompresora, takiego jak w zestawie naprawczym, „na zimno” sprawdzić ciśnienie w czterech oponach.► Jeśli nie ma możliwości bezpośredniego wykonania tego sprawdzenia, należy jechać ostrożnie ze zmniejszoną prędkością.
► W razie przebicia opony należy użyć zestawu naprawczego lub koła zapasowego (zależnie od wyposażenia).
NOTIC E
Alarm pozostaje aktywny do momentu ponownej inicjalizacji systemu.
Ponowna inicjalizacja
Ponownie zainicjalizuj system po wyregulowaniu ciśnienia w jednej lub większej liczbie opon po wymianie jednego lub więcej kół.
WARNI NG
Przed zainicjalizowaniem systemu należy upewnić się, że ciśnienia w czterech oponach są dopasowane do warunków użytkowania pojazdu i odpowiadają wartościom podanym na etykiecie z ciśnieniami opon.Sprawdź ciśnienia w czterech kołach przed wykonaniem ponownej inicjalizacji.System nie powiadamia, jeśli ciśnienie podczas ponownej inicjalizacji jest nieprawidłowe.
Bez systemu audio


► Naciśnij przycisk na około 3 sekundy i
zwolnij. Ponowna inicjalizacja jest potwierdzana sygnałem dźwiękowym.
W przypadku systemu lub ekranu
dotykowego
Na postoju system jest ponownie inicjalizowany za pośrednictwem menu konfiguracji pojazdu.
Nieprawidłowe działanie
Te kontrolki ostrzegawcze świecą się światłem ciągłym w razie nieprawidłowego działania.W takim przypadku funkcja monitorowania zbyt niskiego ciśnienia w oponach przestaje być wykonywana.Zleć sprawdzenie systemu dealerowi TOYOTA lub wykwalifikowanemu warsztatowi.

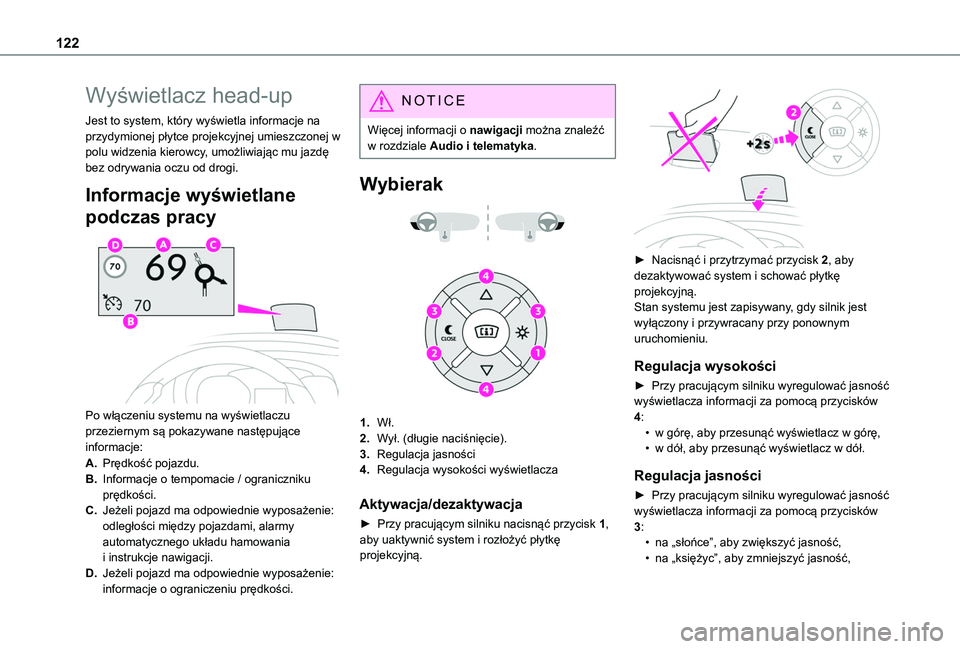

122
Wyświetlacz head-up
Jest to system, który wyświetla informacje na przydymionej płytce projekcyjnej umieszczonej w polu widzenia kierowcy, umożliwiając mu jazdę bez odrywania oczu od drogi.
Informacje wyświetlane
podczas pracy

Po włączeniu systemu na wyświetlaczu przeziernym są pokazywane następujące
informacje:
A.Prędkość pojazdu.
B.Informacje o tempomacie / ograniczniku prędkości.
C.Jeżeli pojazd ma odpowiednie wyposażenie: odległości między pojazdami, alarmy automatycznego układu hamowania i instrukcje nawigacji.
D.Jeżeli pojazd ma odpowiednie wyposażenie: informacje o ograniczeniu prędkości.
NOTIC E
Więcej informacji o nawigacji można znaleźć w rozdziale Audio i telematyka.
Wybierak


1.Wł.
2.Wył. (długie naciśnięcie).
3.Regulacja jasności
4.Regulacja wysokości wyświetlacza
Aktywacja/dezaktywacja
► Przy pracującym silniku nacisnąć przycisk 1, aby uaktywnić system i rozłożyć płytkę projekcyjną.

► Nacisnąć i przytrzymać przycisk 2, aby dezaktywować system i schować płytkę projekcyjną.Stan systemu jest zapisywany, gdy silnik jest wyłączony i przywracany przy ponownym uruchomieniu.
Regulacja wysokości
► Przy pracującym silniku wyregulować jasność wyświetlacza informacji za pomocą przycisków 4:• w górę, aby przesunąć wyświetlacz w górę,• w dół, aby przesunąć wyświetlacz w dół.
Regulacja jasności
► Przy pracującym silniku wyregulować jasność wyświetlacza informacji za pomocą przycisków 3:• na „słońce”, aby zwiększyć jasność,• na „księżyc”, aby zmniejszyć jasność,

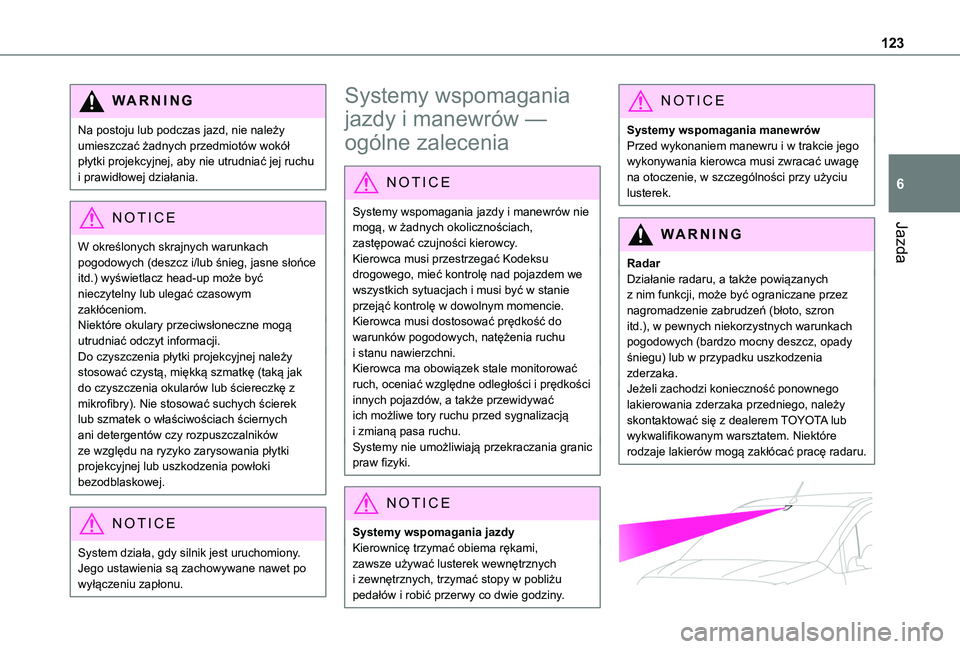

123
Jazda
6
WARNI NG
Na postoju lub podczas jazd, nie należy umieszczać żadnych przedmiotów wokół płytki projekcyjnej, aby nie utrudniać jej ruchu i prawidłowej działania.
NOTIC E
W określonych skrajnych warunkach pogodowych (deszcz i/lub śnieg, jasne słońce itd.) wyświetlacz head-up może być nieczytelny lub ulegać czasowym zakłóceniom.Niektóre okulary przeciwsłoneczne mogą utrudniać odczyt informacji.Do czyszczenia płytki projekcyjnej należy stosować czystą, miękką szmatkę (taką jak do czyszczenia okularów lub ściereczkę z mikrofibry). Nie stosować suchych ścierek lub szmatek o właściwościach ściernych ani detergentów czy rozpuszczalników ze względu na ryzyko zarysowania płytki projekcyjnej lub uszkodzenia powłoki bezodblaskowej.
NOTIC E
System działa, gdy silnik jest uruchomiony. Jego ustawienia są zachowywane nawet po wyłączeniu zapłonu.
Systemy wspomagania
jazdy i manewrów —
ogólne zalecenia
NOTIC E
Systemy wspomagania jazdy i manewrów nie mogą, w żadnych okolicznościach, zastępować czujności kierowcy.Kierowca musi przestrzegać Kodeksu drogowego, mieć kontrolę nad pojazdem we wszystkich sytuacjach i musi być w stanie przejąć kontrolę w dowolnym momencie. Kierowca musi dostosować prędkość do warunków pogodowych, natężenia ruchu i stanu nawierzchni.Kierowca ma obowiązek stale monitorować ruch, oceniać względne odległości i prędkości innych pojazdów, a także przewidywać ich możliwe tory ruchu przed sygnalizacją i zmianą pasa ruchu.
Systemy nie umożliwiają przekraczania granic praw fizyki.
NOTIC E
Systemy wspomagania jazdyKierownicę trzymać obiema rękami, zawsze używać lusterek wewnętrznych i zewnętrznych, trzymać stopy w pobliżu pedałów i robić przerwy co dwie godziny.
NOTIC E
Systemy wspomagania manewrówPrzed wykonaniem manewru i w trakcie jego wykonywania kierowca musi zwracać uwagę na otoczenie, w szczególności przy użyciu lusterek.
WARNI NG
RadarDziałanie radaru, a także powiązanych z nim funkcji, może być ograniczane przez nagromadzenie zabrudzeń (błoto, szron itd.), w pewnych niekorzystnych warunkach pogodowych (bardzo mocny deszcz, opady śniegu) lub w przypadku uszkodzenia zderzaka.Jeżeli zachodzi konieczność ponownego lakierowania zderzaka przedniego, należy skontaktować się z dealerem TOYOTA lub wykwalifikowanym warsztatem. Niektóre
rodzaje lakierów mogą zakłócać pracę radaru.

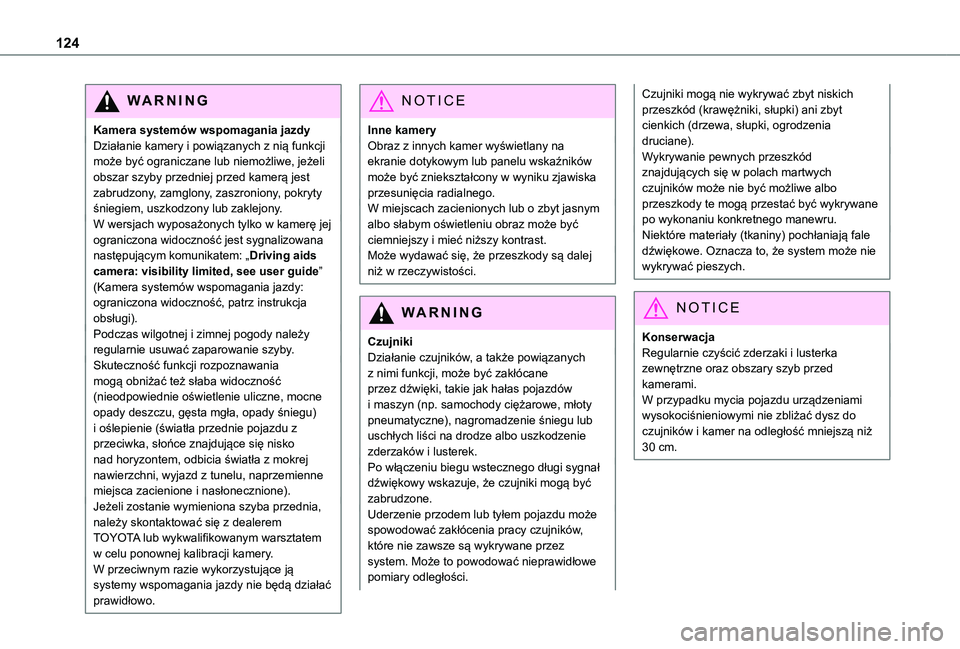

124
WARNI NG
Kamera systemów wspomagania jazdyDziałanie kamery i powiązanych z nią funkcji może być ograniczane lub niemożliwe, jeżeli obszar szyby przedniej przed kamerą jest zabrudzony, zamglony, zaszroniony, pokryty śniegiem, uszkodzony lub zaklejony.W wersjach wyposażonych tylko w kamerę jej ograniczona widoczność jest sygnalizowana następującym komunikatem: „Driving aids camera: visibility limited, see user guide” (Kamera systemów wspomagania jazdy: ograniczona widoczność, patrz instrukcja obsługi).Podczas wilgotnej i zimnej pogody należy regularnie usuwać zaparowanie szyby.Skuteczność funkcji rozpoznawania mogą obniżać też słaba widoczność (nieodpowiednie oświetlenie uliczne, mocne opady deszczu, gęsta mgła, opady śniegu) i oślepienie (światła przednie pojazdu z przeciwka, słońce znajdujące się nisko
nad horyzontem, odbicia światła z mokrej nawierzchni, wyjazd z tunelu, naprzemienne miejsca zacienione i nasłonecznione).Jeżeli zostanie wymieniona szyba przednia, należy skontaktować się z dealerem TOYOTA lub wykwalifikowanym warsztatem w celu ponownej kalibracji kamery. W przeciwnym razie wykorzystujące ją systemy wspomagania jazdy nie będą działać
prawidłowo.
NOTIC E
Inne kameryObraz z innych kamer wyświetlany na ekranie dotykowym lub panelu wskaźników może być zniekształcony w wyniku zjawiska przesunięcia radialnego.W miejscach zacienionych lub o zbyt jasnym albo słabym oświetleniu obraz może być ciemniejszy i mieć niższy kontrast.Może wydawać się, że przeszkody są dalej niż w rzeczywistości.
WARNI NG
CzujnikiDziałanie czujników, a także powiązanych z nimi funkcji, może być zakłócane przez dźwięki, takie jak hałas pojazdów i maszyn (np. samochody ciężarowe, młoty pneumatyczne), nagromadzenie śniegu lub uschłych liści na drodze albo uszkodzenie
zderzaków i lusterek.Po włączeniu biegu wstecznego długi sygnał dźwiękowy wskazuje, że czujniki mogą być zabrudzone.Uderzenie przodem lub tyłem pojazdu może spowodować zakłócenia pracy czujników, które nie zawsze są wykrywane przez system. Może to powodować nieprawidłowe pomiary odległości.
Czujniki mogą nie wykrywać zbyt niskich przeszkód (krawężniki, słupki) ani zbyt cienkich (drzewa, słupki, ogrodzenia druciane).Wykrywanie pewnych przeszkód znajdujących się w polach martwych czujników może nie być możliwe albo przeszkody te mogą przestać być wykrywane po wykonaniu konkretnego manewru.Niektóre materiały (tkaniny) pochłaniają fale dźwiękowe. Oznacza to, że system może nie wykrywać pieszych.
NOTIC E
KonserwacjaRegularnie czyścić zderzaki i lusterka zewnętrzne oraz obszary szyb przed kamerami.W przypadku mycia pojazdu urządzeniami wysokociśnieniowymi nie zbliżać dysz do czujników i kamer na odległość mniejszą niż
30 cm.

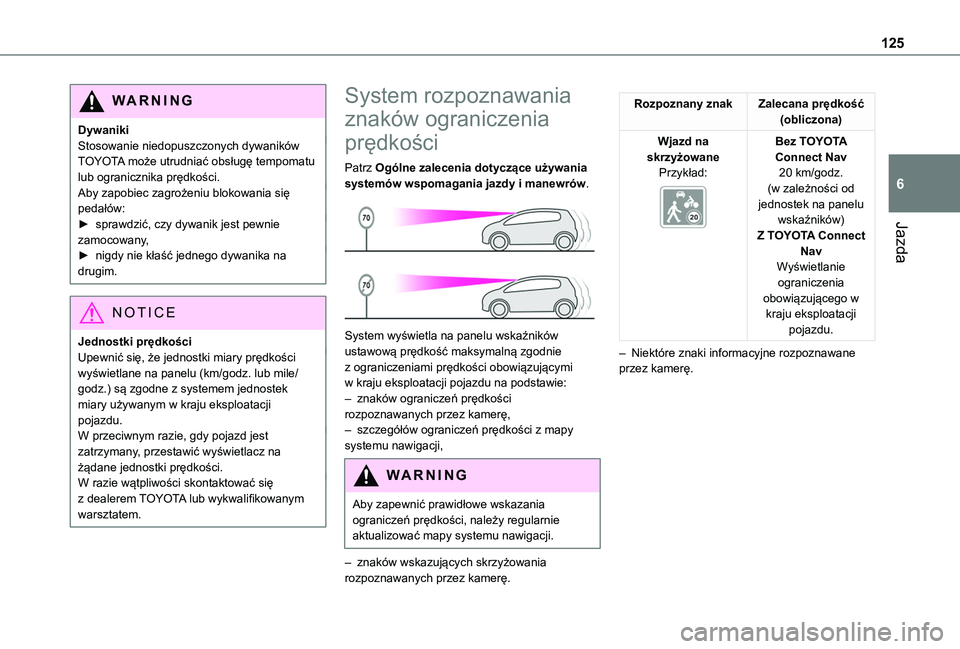

125
Jazda
6
WARNI NG
DywanikiStosowanie niedopuszczonych dywaników TOYOTA może utrudniać obsługę tempomatu lub ogranicznika prędkości.Aby zapobiec zagrożeniu blokowania się pedałów:► sprawdzić, czy dywanik jest pewnie zamocowany,► nigdy nie kłaść jednego dywanika na drugim.
NOTIC E
Jednostki prędkościUpewnić się, że jednostki miary prędkości wyświetlane na panelu (km/godz. lub mile/godz.) są zgodne z systemem jednostek miary używanym w kraju eksploatacji pojazdu.W przeciwnym razie, gdy pojazd jest
zatrzymany, przestawić wyświetlacz na żądane jednostki prędkości.W razie wątpliwości skontaktować się z dealerem TOYOTA lub wykwalifikowanym warsztatem.
System rozpoznawania
znaków ograniczenia
prędkości
Patrz Ogólne zalecenia dotyczące używania systemów wspomagania jazdy i manewrów.

System wyświetla na panelu wskaźników ustawową prędkość maksymalną zgodnie z ograniczeniami prędkości obowiązującymi w kraju eksploatacji pojazdu na podstawie:– znaków ograniczeń prędkości rozpoznawanych przez kamerę,– szczegółów ograniczeń prędkości z mapy systemu nawigacji,
WARNI NG
Aby zapewnić prawidłowe wskazania ograniczeń prędkości, należy regularnie aktualizować mapy systemu nawigacji.
– znaków wskazujących skrzyżowania rozpoznawanych przez kamerę.
Rozpoznany znakZalecana prędkość (obliczona)
Wjazd na skrzyżowanePrzykład:

Bez TOYOTA Connect Nav20 km/godz. (w zależności od jednostek na panelu wskaźników)Z TOYOTA Connect
NavWyświetlanie ograniczenia obowiązującego w kraju eksploatacji pojazdu.
– Niektóre znaki informacyjne rozpoznawane przez kamerę.

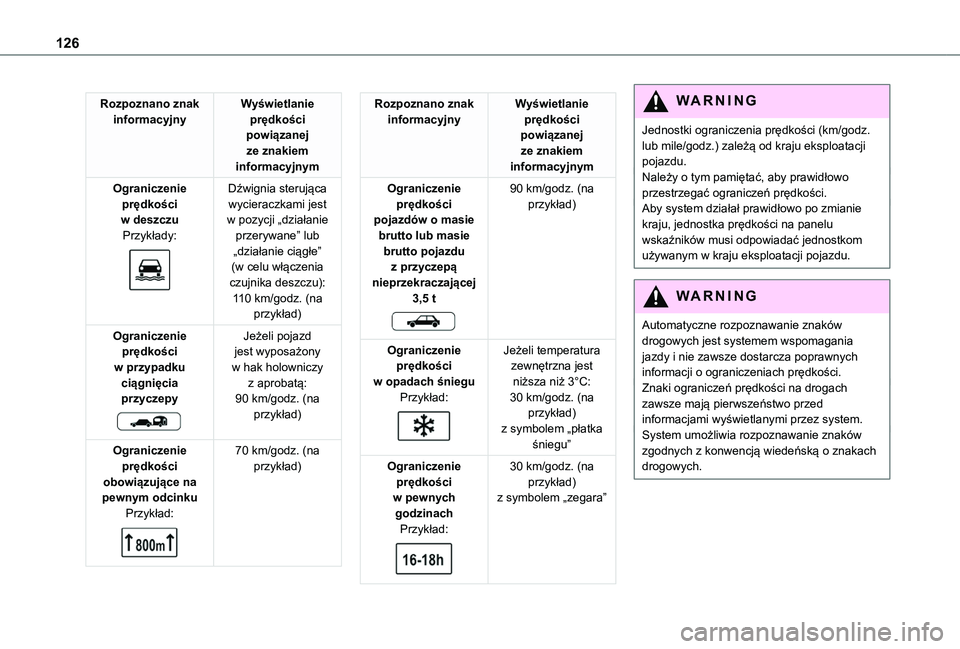

126
Rozpoznano znak informacyjnyWyświetlanie prędkości powiązanej ze znakiem informacyjnym
Ograniczenie prędkości w deszczuPrzykłady:

Dźwignia sterująca wycieraczkami jest w pozycji „działanie przerywane” lub
„działanie ciągłe” (w celu włączenia czujnika deszczu):110 km/godz. (na przykład)
Ograniczenie prędkości w przypadku ciągnięcia przyczepy

Jeżeli pojazd jest wyposażony w hak holowniczy z aprobatą:90 km/godz. (na przykład)
Ograniczenie prędkości obowiązujące na pewnym odcinkuPrzykład:

70 km/godz. (na przykład)
Rozpoznano znak informacyjnyWyświetlanie prędkości powiązanej ze znakiem informacyjnym
Ograniczenie prędkości pojazdów o masie brutto lub masie
brutto pojazdu z przyczepą nieprzekraczającej 3,5 t

90 km/godz. (na przykład)
Ograniczenie prędkości w opadach śnieguPrzykład:

Jeżeli temperatura zewnętrzna jest niższa niż 3°C:30 km/godz. (na przykład)z symbolem „płatka śniegu”
Ograniczenie prędkości w pewnych godzinachPrzykład:

30 km/godz. (na przykład)z symbolem „zegara”
WARNI NG
Jednostki ograniczenia prędkości (km/godz. lub mile/godz.) zależą od kraju eksploatacji pojazdu.Należy o tym pamiętać, aby prawidłowo przestrzegać ograniczeń prędkości.Aby system działał prawidłowo po zmianie kraju, jednostka prędkości na panelu wskaźników musi odpowiadać jednostkom używanym w kraju eksploatacji pojazdu.
WARNI NG
Automatyczne rozpoznawanie znaków drogowych jest systemem wspomagania jazdy i nie zawsze dostarcza poprawnych informacji o ograniczeniach prędkości.Znaki ograniczeń prędkości na drogach zawsze mają pierwszeństwo przed informacjami wyświetlanymi przez system. System umożliwia rozpoznawanie znaków zgodnych z konwencją wiedeńską o znakach drogowych.

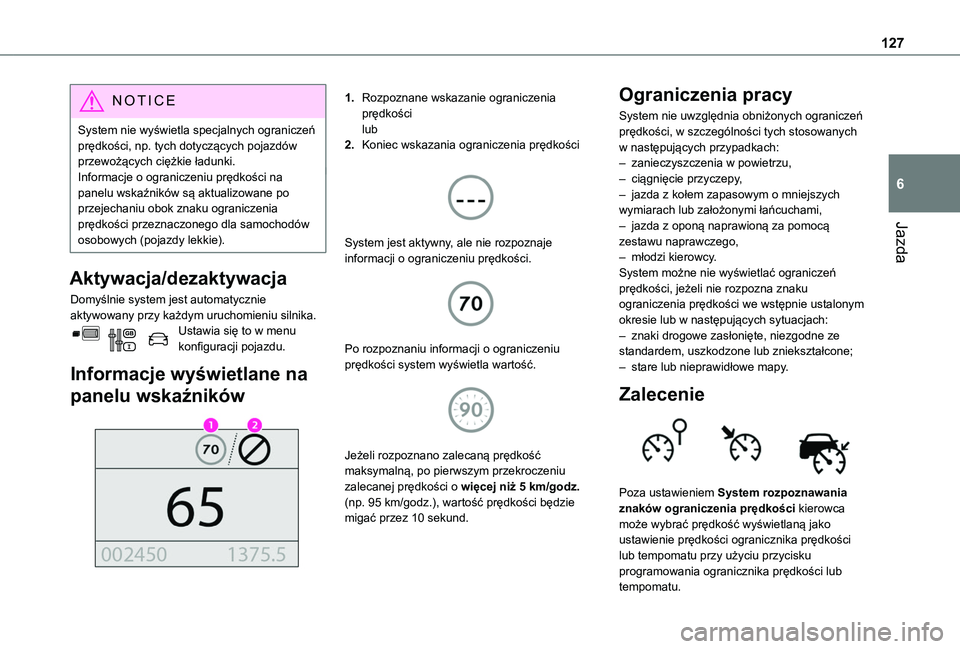

127
Jazda
6
NOTIC E
System nie wyświetla specjalnych ograniczeń prędkości, np. tych dotyczących pojazdów przewożących ciężkie ładunki.Informacje o ograniczeniu prędkości na panelu wskaźników są aktualizowane po przejechaniu obok znaku ograniczenia prędkości przeznaczonego dla samochodów osobowych (pojazdy lekkie).
Aktywacja/dezaktywacja
Domyślnie system jest automatycznie aktywowany przy każdym uruchomieniu silnika.Ustawia się to w menu konfiguracji pojazdu.
Informacje wyświetlane na
panelu wskaźników

1.Rozpoznane wskazanie ograniczenia prędkościlub
2.Koniec wskazania ograniczenia prędkości

System jest aktywny, ale nie rozpoznaje
informacji o ograniczeniu prędkości.

Po rozpoznaniu informacji o ograniczeniu prędkości system wyświetla wartość.

Jeżeli rozpoznano zalecaną prędkość maksymalną, po pierwszym przekroczeniu zalecanej prędkości o więcej niż 5 km/godz. (np. 95 km/godz.), wartość prędkości będzie migać przez 10 sekund.
Ograniczenia pracy
System nie uwzględnia obniżonych ograniczeń prędkości, w szczególności tych stosowanych w następujących przypadkach:– zanieczyszczenia w powietrzu,– ciągnięcie przyczepy,– jazda z kołem zapasowym o mniejszych wymiarach lub założonymi łańcuchami,– jazda z oponą naprawioną za pomocą zestawu naprawczego,– młodzi kierowcy.System możne nie wyświetlać ograniczeń prędkości, jeżeli nie rozpozna znaku ograniczenia prędkości we wstępnie ustalonym okresie lub w następujących sytuacjach:– znaki drogowe zasłonięte, niezgodne ze standardem, uszkodzone lub zniekształcone;– stare lub nieprawidłowe mapy.
Zalecenie

Poza ustawieniem System rozpoznawania znaków ograniczenia prędkości kierowca może wybrać prędkość wyświetlaną jako ustawienie prędkości ogranicznika prędkości lub tempomatu przy użyciu przycisku programowania ogranicznika prędkości lub tempomatu.

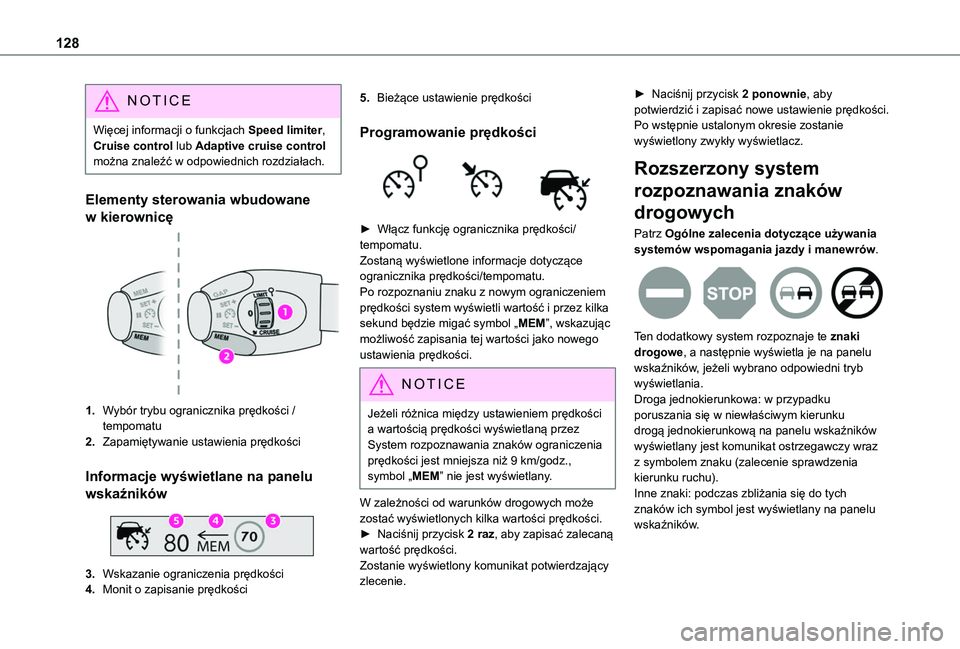

128
NOTIC E
Więcej informacji o funkcjach Speed limiter, Cruise control lub Adaptive cruise control można znaleźć w odpowiednich rozdziałach.
Elementy sterowania wbudowane
w kierownicę
1.Wybór trybu ogranicznika prędkości / tempomatu
2.Zapamiętywanie ustawienia prędkości
Informacje wyświetlane na panelu
wskaźników

3.Wskazanie ograniczenia prędkości
4.Monit o zapisanie prędkości
5.Bieżące ustawienie prędkości
Programowanie prędkości

► Włącz funkcję ogranicznika prędkości/tempomatu.Zostaną wyświetlone informacje dotyczące ogranicznika prędkości/tempomatu. Po rozpoznaniu znaku z nowym ograniczeniem prędkości system wyświetli wartość i przez kilka sekund będzie migać symbol „MEM”, wskazując możliwość zapisania tej wartości jako nowego ustawienia prędkości.
NOTIC E
Jeżeli różnica między ustawieniem prędkości a wartością prędkości wyświetlaną przez System rozpoznawania znaków ograniczenia prędkości jest mniejsza niż 9 km/godz., symbol „MEM” nie jest wyświetlany.
W zależności od warunków drogowych może zostać wyświetlonych kilka wartości prędkości.► Naciśnij przycisk 2 raz, aby zapisać zalecaną wartość prędkości.Zostanie wyświetlony komunikat potwierdzający zlecenie.
► Naciśnij przycisk 2 ponownie, aby potwierdzić i zapisać nowe ustawienie prędkości.Po wstępnie ustalonym okresie zostanie wyświetlony zwykły wyświetlacz.
Rozszerzony system
rozpoznawania znaków
drogowych
Patrz Ogólne zalecenia dotyczące używania systemów wspomagania jazdy i manewrów.

Ten dodatkowy system rozpoznaje te znaki drogowe, a następnie wyświetla je na panelu wskaźników, jeżeli wybrano odpowiedni tryb wyświetlania.Droga jednokierunkowa: w przypadku poruszania się w niewłaściwym kierunku drogą jednokierunkową na panelu wskaźników wyświetlany jest komunikat ostrzegawczy wraz z symbolem znaku (zalecenie sprawdzenia kierunku ruchu).Inne znaki: podczas zbliżania się do tych znaków ich symbol jest wyświetlany na panelu wskaźników.

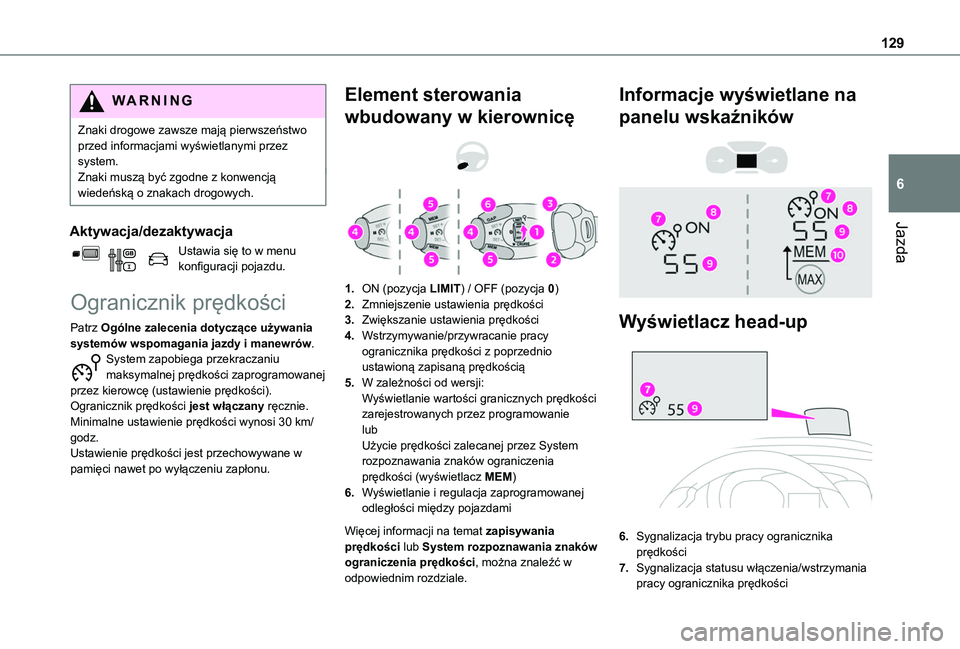

129
Jazda
6
WARNI NG
Znaki drogowe zawsze mają pierwszeństwo przed informacjami wyświetlanymi przez system.Znaki muszą być zgodne z konwencją wiedeńską o znakach drogowych.
Aktywacja/dezaktywacja
Ustawia się to w menu konfiguracji pojazdu.
Ogranicznik prędkości
Patrz Ogólne zalecenia dotyczące używania systemów wspomagania jazdy i manewrów.System zapobiega przekraczaniu maksymalnej prędkości zaprogramowanej przez kierowcę (ustawienie prędkości).Ogranicznik prędkości jest włączany ręcznie.Minimalne ustawienie prędkości wynosi 30 km/godz.
Ustawienie prędkości jest przechowywane w pamięci nawet po wyłączeniu zapłonu.
Element sterowania
wbudowany w kierownicę


1.ON (pozycja LIMIT) / OFF (pozycja 0)
2.Zmniejszenie ustawienia prędkości
3.Zwiększanie ustawienia prędkości
4.Wstrzymywanie/przywracanie pracy ogranicznika prędkości z poprzednio ustawioną zapisaną prędkością
5.W zależności od wersji:Wyświetlanie wartości granicznych prędkości zarejestrowanych przez programowanielubUżycie prędkości zalecanej przez System rozpoznawania znaków ograniczenia prędkości (wyświetlacz MEM)
6.Wyświetlanie i regulacja zaprogramowanej odległości między pojazdami
Więcej informacji na temat zapisywania
prędkości lub System rozpoznawania znaków ograniczenia prędkości, można znaleźć w odpowiednim rozdziale.
Informacje wyświetlane na
panelu wskaźników


Wyświetlacz head-up

6.Sygnalizacja trybu pracy ogranicznika prędkości
7.Sygnalizacja statusu włączenia/wstrzymania pracy ogranicznika prędkości

130
8.Zaprogramowana wartość ustawienia prędkości
9.Prędkość zalecana przez System rozpoznawania znaków ograniczenia prędkości
Włączanie/wstrzymywanie
pracy
► Przekręcić pokrętło 1 na pozycję „LIMIT”, aby wybrać tryb pracy ogranicznika prędkości, działanie jest wstrzymywane.

► Jeżeli jesteś zadowolony z ustawienia ograniczenia prędkości (ostatniego ustawienia zapisanego w systemie), naciśnij przycisk 4, aby włączyć ogranicznik prędkości.

► Ponowne naciśnięcie przycisku 4 tymczasowo wstrzymuje działanie tej funkcji.
NOTIC E
Ostrzeżenie dźwiękowe zostanie wyemitowane, jeśli prędkość pojazdu przekroczy ustawioną prędkość przez dłuższy czas.
Regulowanie ustawienia
limitu prędkości
Ustawienie prędkości nie wymaga włączenia ogranicznika prędkości.Aby zmienić ustawienie prędkości ogranicznika w zależności od aktualnej prędkości pojazdu, należy:► Krótko nacisnąć przycisk 2 lub 3, aby zmienić wartość w krokach co + lub - 1,6 km/godz.► Krótko nacisnąć i przytrzymać przycisk 2 lub 3, aby zmienić wartość w krokach co + lub - 8 km/godz.Aby zmienić ustawienie ograniczenia prędkości, wykorzystując ustawienia prędkości zapisane w
pamięci i z ekranu dotykowego:► naciśnij przycisk 5, aby wyświetlić zapisane w pamięci ustawienia prędkości,► naciśnij przycisk, aby wybrać żądane ustawienie prędkości.Ekran wyboru zamyka się po kilku sekundach.Wybrane ustawienie staje się nową prędkością ogranicznika prędkości.
Aby zmienić ustawienie prędkości ogranicznika, korzystając z prędkości zalecanej przezSystem rozpoznawania znaków ograniczenia prędkości:► zalecana prędkość jest wyświetlana na panelu wskaźników,► naciśnij przycisk 5 jeden raz; wyświetlany jest komunikat potwierdzający żądanie zapisania w pamięci,► naciśnij przycisk 5 ponownie, aby zapisać zalecaną wartość prędkości.Wartość ta zostaje natychmiast wyświetlona jako nowe ustawienie prędkości na panelu wskaźników.
Tymczasowe przekroczenie
ustawionej prędkości
► Naciśnij do oporu pedał przyspieszenia.

Ogranicznik prędkości jest wyłączany tymczasowo, a następnie wyświetlane ustawienie prędkości miga.Aby powrócić do zaprogramowanej prędkości, wystarczy zwolnić nacisk na pedał przyspieszenia.Po przekroczeniu ograniczenia prędkości, ale nie ze względu na działanie kierowcy (na przykład, przy zjeździe ze stromej pochyłości), natychmiast emitowany jest sygnał dźwiękowy.
