TOYOTA PROACE CITY 2020 Notices Demploi (in French)

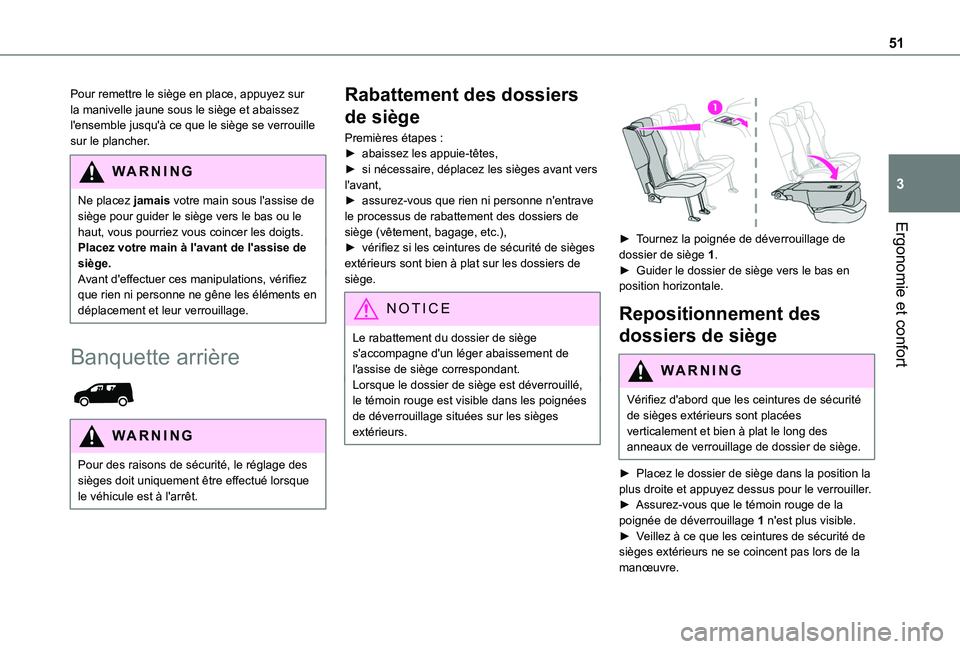

51
Ergonomie et confort
3
Pour remettre le siège en place, appuyez sur la manivelle jaune sous le siège et abaissez l'ensemble jusqu'à ce que le siège se verrouille sur le plancher.
WARNI NG
Ne placez jamais votre main sous l'assise de siège pour guider le siège vers le bas ou le haut, vous pourriez vous coincer les doigts.Placez votre main à l'avant de l'assise de siège.Avant d'effectuer ces manipulations, vérifiez que rien ni personne ne gêne les éléments en déplacement et leur verrouillage.
Banquette arrière

WARNI NG
Pour des raisons de sécurité, le réglage des sièges doit uniquement être effectué lorsque le véhicule est à l'arrêt.
Rabattement des dossiers
de siège
Premières étapes :► abaissez les appuie-têtes,► si nécessaire, déplacez les sièges avant vers l'avant,► assurez-vous que rien ni personne n'entrave le processus de rabattement des dossiers de siège (vêtement, bagage, etc.),► vérifiez si les ceintures de sécurité de sièges extérieurs sont bien à plat sur les dossiers de siège.
NOTIC E
Le rabattement du dossier de siège s'accompagne d'un léger abaissement de l'assise de siège correspondant.Lorsque le dossier de siège est déverrouillé, le témoin rouge est visible dans les poignées de déverrouillage situées sur les sièges extérieurs.


► Tournez la poignée de déverrouillage de dossier de siège 1.► Guider le dossier de siège vers le bas en position horizontale.
Repositionnement des
dossiers de siège
WARNI NG
Vérifiez d'abord que les ceintures de sécurité de sièges extérieurs sont placées verticalement et bien à plat le long des
anneaux de verrouillage de dossier de siège.
► Placez le dossier de siège dans la position la plus droite et appuyez dessus pour le verrouiller.► Assurez-vous que le témoin rouge de la poignée de déverrouillage 1 n'est plus visible.► Veillez à ce que les ceintures de sécurité de sièges extérieurs ne se coincent pas lors de la manœuvre.

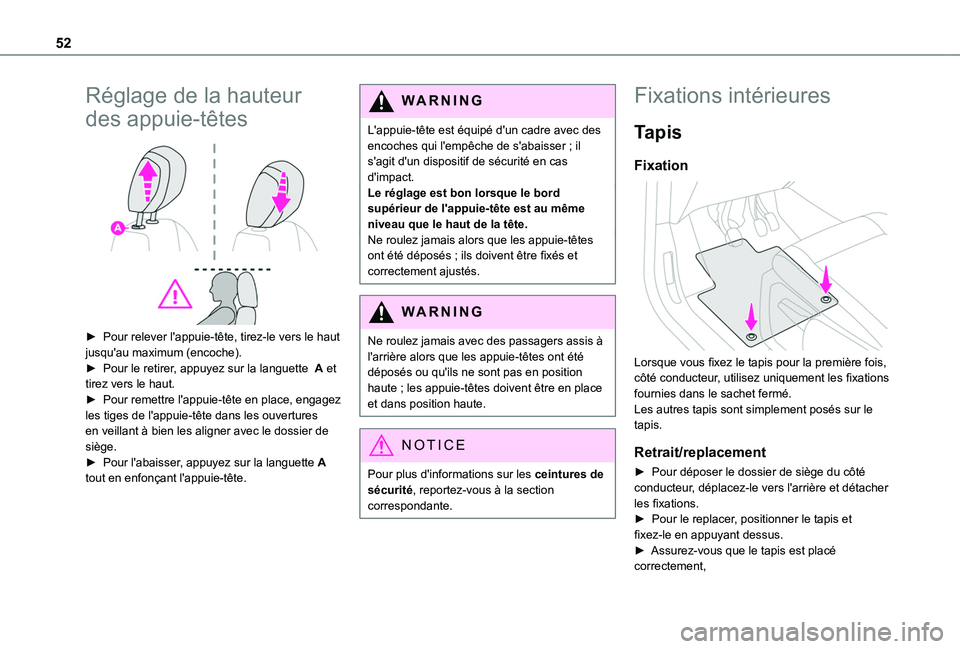

52
Réglage de la hauteur
des appuie-têtes

► Pour relever l'appuie-tête, tirez-le vers le haut jusqu'au maximum (encoche).► Pour le retirer, appuyez sur la languette A et tirez vers le haut.► Pour remettre l'appuie-tête en place, engagez les tiges de l'appuie-tête dans les ouvertures en veillant à bien les aligner avec le dossier de siège.► Pour l'abaisser, appuyez sur la languette A tout en enfonçant l'appuie-tête.
WARNI NG
L'appuie-tête est équipé d'un cadre avec des encoches qui l'empêche de s'abaisser ; il s'agit d'un dispositif de sécurité en cas d'impact.Le réglage est bon lorsque le bord supérieur de l'appuie-tête est au même niveau que le haut de la tête.Ne roulez jamais alors que les appuie-têtes ont été déposés ; ils doivent être fixés et correctement ajustés.
WARNI NG
Ne roulez jamais avec des passagers assis à l'arrière alors que les appuie-têtes ont été déposés ou qu'ils ne sont pas en position haute ; les appuie-têtes doivent être en place et dans position haute.
NOTIC E
Pour plus d'informations sur les ceintures de sécurité, reportez-vous à la section correspondante.
Fixations intérieures
Tapis
Fixation

Lorsque vous fixez le tapis pour la première fois, côté conducteur, utilisez uniquement les fixations fournies dans le sachet fermé.Les autres tapis sont simplement posés sur le tapis.
Retrait/replacement
► Pour déposer le dossier de siège du côté conducteur, déplacez-le vers l'arrière et détacher les fixations.► Pour le replacer, positionner le tapis et fixez-le en appuyant dessus.► Assurez-vous que le tapis est placé correctement,

53
Ergonomie et confort
3
WARNI NG
Pour éviter que les pédales ne se coincent– utilisez uniquement des tapis adaptés aux fixations déjà présentes dans le véhicule ; ces fixations doivent être utilisées.– ne placez jamais un tapis par-dessus un autre.L'utilisation de tapis non approuvés par TOYOTA peut entraver l'accès des pédales et altérer le fonctionnement du régulateur de vitesse / limiteur de vitesse.Les tapis agréés disposent de deux fixations situées sous le siège.
Unité de rangement dans le
plafond

Ce compartiment, situé au-dessus des pare-soleils, peut être utilisé pour ranger divers objets.
Prise(s) accessoire(s) 12 V

► Branchez un accessoire de 12 V (avec une puissance nominale de 120 W) à l'aide d'un adaptateur approprié.
WARNI NG
Respectez la puissance nominale maximale pour éviter d'endommager votre accessoire.
WARNI NG
Le branchement d'un appareil électrique non approuvé par TOYOTA, comme un chargeur USB, peut affecter le fonctionnement des systèmes électriques du véhicule, entraînant ainsi des dysfonctionnements comme une
mauvaise réception radio, ou des interférence au niveau des affichages sur les écrans.
Port USB

Le port peut être utilisé pour charger un appareil portable.Ils permettent également de lire les fichiers audio envoyés sur votre système audio via les haut-parleurs du véhicule.

54
NOTIC E
Lorsque le port USB est utilisé, l'appareil portable charge automatiquement.Un message s'affiche si la puissance de l'appareil portable dépasse le courant appliqué par le véhicule.Pour avoir plus d'informations sur la façon d'utiliser cet équipement, reportez-vous à la section Audio et télématique.
Il permet également de connecter un Smartphone au moyen de MirrorLinkTM, Android Auto® ou CarPlay®, ce qui permet d'utiliser certaines applications Smartphone depuis l'écran tactile.Pour de meilleurs résultats, utilisez un câble fabriqué ou approuvé par le fabricant du dispositif.Ces applications peuvent être gérées à l'aide des commandes au volant ou des commandes du système audio.
Prise 220 V/50 Hz
AC 220 V
50Hz 120W

Elle se trouve sur le côté du compartiment de rangement central.Cette prise (puissance maximale : 150 W) fonctionne lorsque le moteur tourne, et que le système Stop & Start est en mode STOP.► Soulevez le cache de protection.► Vérifiez si le témoin vert est allumé.► Branchez votre appareil multimédia ou tout autre appareil électronique (chargeur de téléphone, ordinateur portable, lecteur CD-DVD, chauffe-biberon, etc.).En cas de dysfonctionnement, le témoin vert clignote.Faites vérifier la prise par un concessionnaire TOYOTA ou un atelier de réparation qualifié.
WARNI NG
Branchez un seul appareil à la fois sur la prise (n'utilisez pas de rallonge ou d'adaptateurs multi-prises).Branchez uniquement des appareils d'isolation de catégorie II (indiquée sur l'appareil).N'utilisez pas d'appareils en métal (rasoir électrique, par exemple, etc.).
NOTIC E
Par mesure de sécurité, si la consommation électrique est élevée et si la puissance est requise par le système électrique du véhicule (en raison de sévères conditions météorologiques, d'une surcharge électrique, etc.), la puissance à la prise peut être coupée, auquel cas, le témoin vert s'éteint.

55
Ergonomie et confort
3
Chargeur de Smartphone
sans fil


Il permet de charger un appareil mobile comme un Smartphone, à l'aide du principe d'induction magnétique, conformément à le norme 1.1 Qi.L'appareil portable à charger doit être compatible avec la norme Qi, soit par nature ou en utilisant un support ou une protection compatible.La zone de charge est identifiée par le symbole Qi.Le chargeur fonctionne lorsque le moteur est en marche et que le système Stop & Start est en mode STOP.La charge est gérée par le Smartphone.Avec le Accès et Démarrage Mains Libres, le fonctionnement du chargeur peut être brièvement interrompu lorsqu'une porte est ouverte ou que l'allumage est désactivé.
Charge
► Lorsque la zone de charge a été dégagée, placez un appareil au centre de celle-ci.

Lorsque l'appareil portable est détecté, le témoin du chargeur s'allume en vert. Il reste allumé pendant toute la durée de charge de la batterie.
WARNI NG
Le système n'est pas conçu pour charger plusieurs appareils en même temps.


WARNI NG
Ne laissez pas d'objets métalliques (pièces de monnaie, clés, commande à distance, etc.) dans la zone de charge lorsqu'un appareil est en charge, en raison du risque de surchauffe ou d'interruption du processus de charge.
Vérification du fonctionnement
L'état du témoin permet de surveiller le fonctionnement du chargeur.
Etat du témoinSignification
DésactivationMoteur coupé.Aucun appareil compatible détecté.Charge terminée.
Vert fixeAppareil compatible détecté.Charge.
Orange clignotantObjet étranger détecté dans la zone de charge.Appareil mal centré dans la zone de charge.
Orange fixeDysfonctionnement au niveau du témoin de l'état de la batterie de l'appareil.Température de la batterie de l’appareil trop élevée.Dysfonctionnement du chargeur.

Si le témoin s'allume en orange :– retirez l'appareil, puis replacez-le au centre de la zone de charge.ou– retirez l'appareil et essayez à nouveau dans un quart d'heure.Si le problème persiste, faites vérifier le système par un concessionnaire TOYOTA ou un atelier de réparation qualifié.

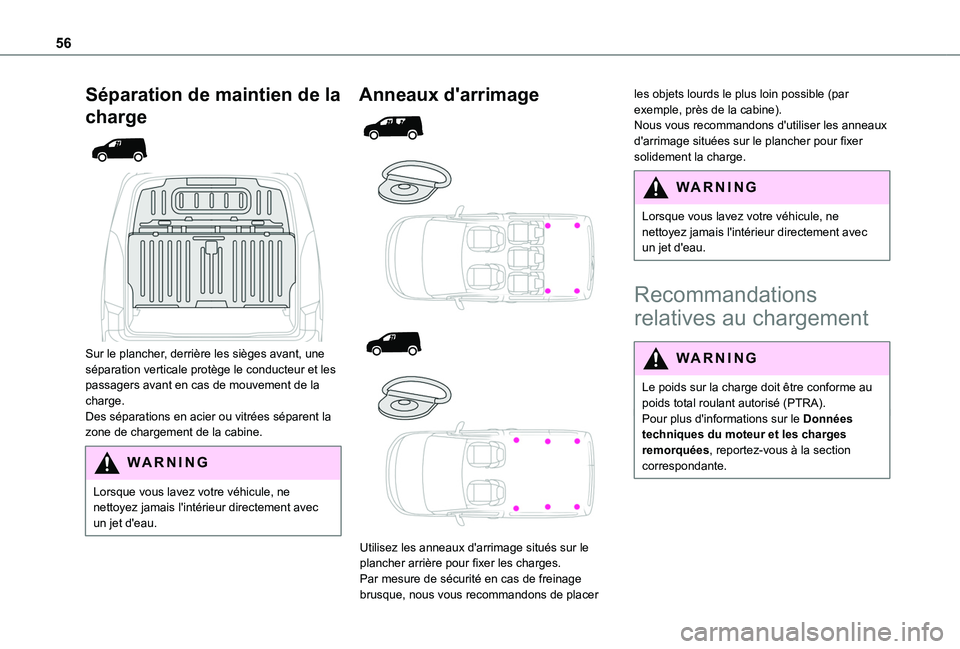

56
Séparation de maintien de la
charge


Sur le plancher, derrière les sièges avant, une séparation verticale protège le conducteur et les passagers avant en cas de mouvement de la charge.Des séparations en acier ou vitrées séparent la zone de chargement de la cabine.
WARNI NG
Lorsque vous lavez votre véhicule, ne nettoyez jamais l'intérieur directement avec un jet d'eau.
Anneaux d'arrimage




Utilisez les anneaux d'arrimage situés sur le plancher arrière pour fixer les charges.Par mesure de sécurité en cas de freinage brusque, nous vous recommandons de placer
les objets lourds le plus loin possible (par exemple, près de la cabine).Nous vous recommandons d'utiliser les anneaux d'arrimage situées sur le plancher pour fixer solidement la charge.
WARNI NG
Lorsque vous lavez votre véhicule, ne nettoyez jamais l'intérieur directement avec un jet d'eau.
Recommandations
relatives au chargement
WARNI NG
Le poids sur la charge doit être conforme au poids total roulant autorisé (PTRA).Pour plus d'informations sur le Données techniques du moteur et les charges
remorquées, reportez-vous à la section correspondante.

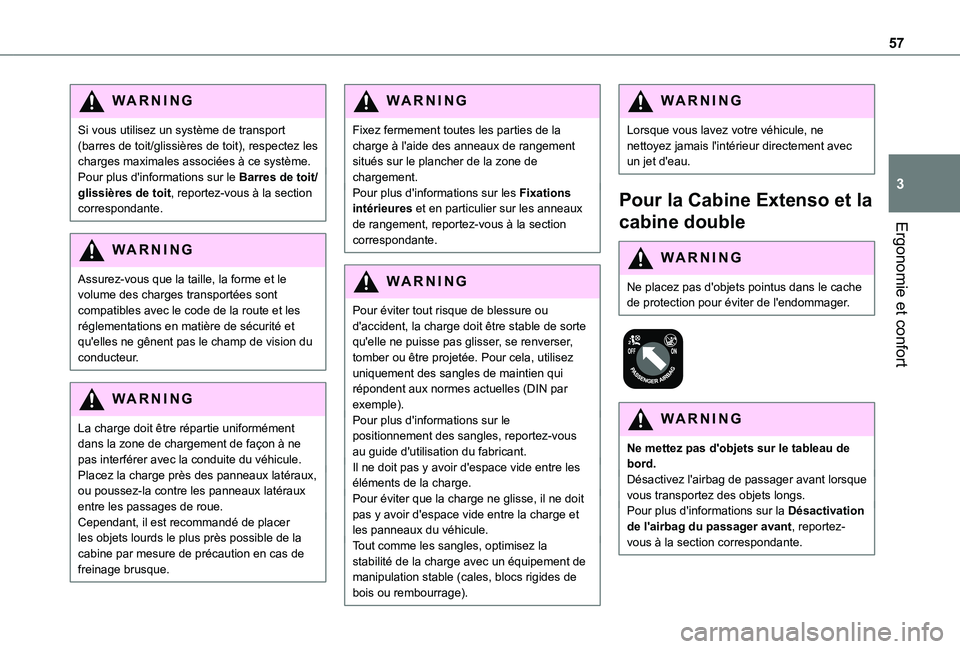

57
Ergonomie et confort
3
WARNI NG
Si vous utilisez un système de transport (barres de toit/glissières de toit), respectez les charges maximales associées à ce système.Pour plus d'informations sur le Barres de toit/glissières de toit, reportez-vous à la section correspondante.
WARNI NG
Assurez-vous que la taille, la forme et le volume des charges transportées sont compatibles avec le code de la route et les réglementations en matière de sécurité et qu'elles ne gênent pas le champ de vision du conducteur.
WARNI NG
La charge doit être répartie uniformément dans la zone de chargement de façon à ne
pas interférer avec la conduite du véhicule.Placez la charge près des panneaux latéraux, ou poussez-la contre les panneaux latéraux entre les passages de roue.Cependant, il est recommandé de placer les objets lourds le plus près possible de la cabine par mesure de précaution en cas de freinage brusque.
WARNI NG
Fixez fermement toutes les parties de la charge à l'aide des anneaux de rangement situés sur le plancher de la zone de chargement.Pour plus d'informations sur les Fixations intérieures et en particulier sur les anneaux de rangement, reportez-vous à la section correspondante.
WARNI NG
Pour éviter tout risque de blessure ou d'accident, la charge doit être stable de sorte qu'elle ne puisse pas glisser, se renverser, tomber ou être projetée. Pour cela, utilisez uniquement des sangles de maintien qui répondent aux normes actuelles (DIN par exemple).Pour plus d'informations sur le positionnement des sangles, reportez-vous
au guide d'utilisation du fabricant.Il ne doit pas y avoir d'espace vide entre les éléments de la charge.Pour éviter que la charge ne glisse, il ne doit pas y avoir d'espace vide entre la charge et les panneaux du véhicule.Tout comme les sangles, optimisez la stabilité de la charge avec un équipement de manipulation stable (cales, blocs rigides de bois ou rembourrage).
WARNI NG
Lorsque vous lavez votre véhicule, ne nettoyez jamais l'intérieur directement avec un jet d'eau.
Pour la Cabine Extenso et la
cabine double
WARNI NG
Ne placez pas d'objets pointus dans le cache de protection pour éviter de l'endommager.


WARNI NG
Ne mettez pas d'objets sur le tableau de bord.Désactivez l'airbag de passager avant lorsque vous transportez des objets longs.Pour plus d'informations sur la Désactivation de l'airbag du passager avant, reportez-vous à la section correspondante.

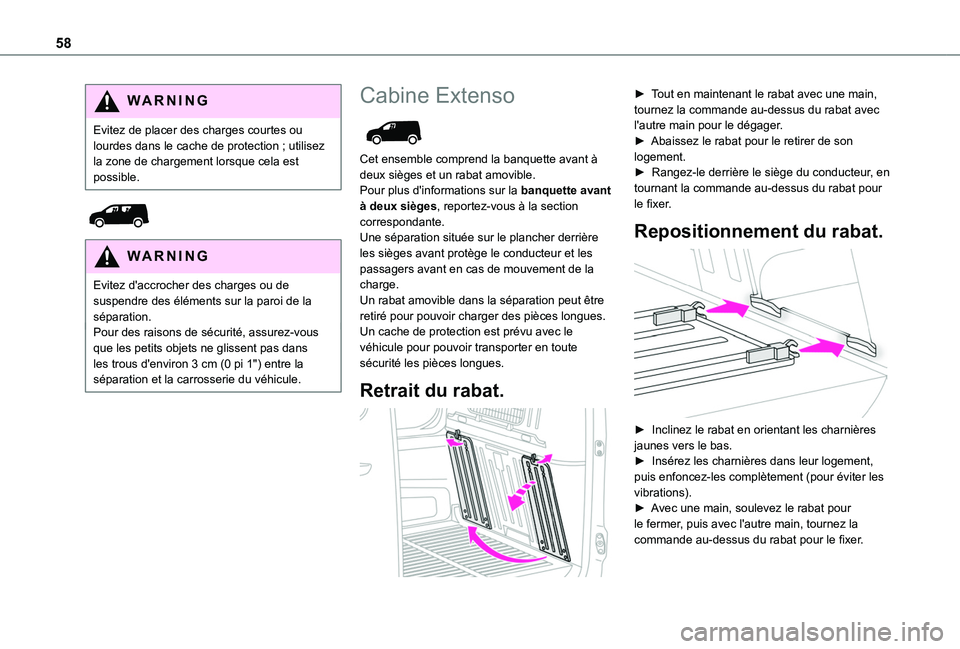

58
WARNI NG
Evitez de placer des charges courtes ou lourdes dans le cache de protection ; utilisez la zone de chargement lorsque cela est possible.


WARNI NG
Evitez d'accrocher des charges ou de suspendre des éléments sur la paroi de la séparation.Pour des raisons de sécurité, assurez-vous que les petits objets ne glissent pas dans les trous d'environ 3 cm (0 pi 1") entre la séparation et la carrosserie du véhicule.
Cabine Extenso

Cet ensemble comprend la banquette avant à deux sièges et un rabat amovible.Pour plus d'informations sur la banquette avant à deux sièges, reportez-vous à la section correspondante.Une séparation située sur le plancher derrière les sièges avant protège le conducteur et les passagers avant en cas de mouvement de la charge.Un rabat amovible dans la séparation peut être retiré pour pouvoir charger des pièces longues.Un cache de protection est prévu avec le véhicule pour pouvoir transporter en toute sécurité les pièces longues.
Retrait du rabat.

► Tout en maintenant le rabat avec une main, tournez la commande au-dessus du rabat avec l'autre main pour le dégager.► Abaissez le rabat pour le retirer de son logement.► Rangez-le derrière le siège du conducteur, en tournant la commande au-dessus du rabat pour le fixer.
Repositionnement du rabat.

► Inclinez le rabat en orientant les charnières
jaunes vers le bas.► Insérez les charnières dans leur logement, puis enfoncez-les complètement (pour éviter les vibrations).► Avec une main, soulevez le rabat pour le fermer, puis avec l'autre main, tournez la commande au-dessus du rabat pour le fixer.

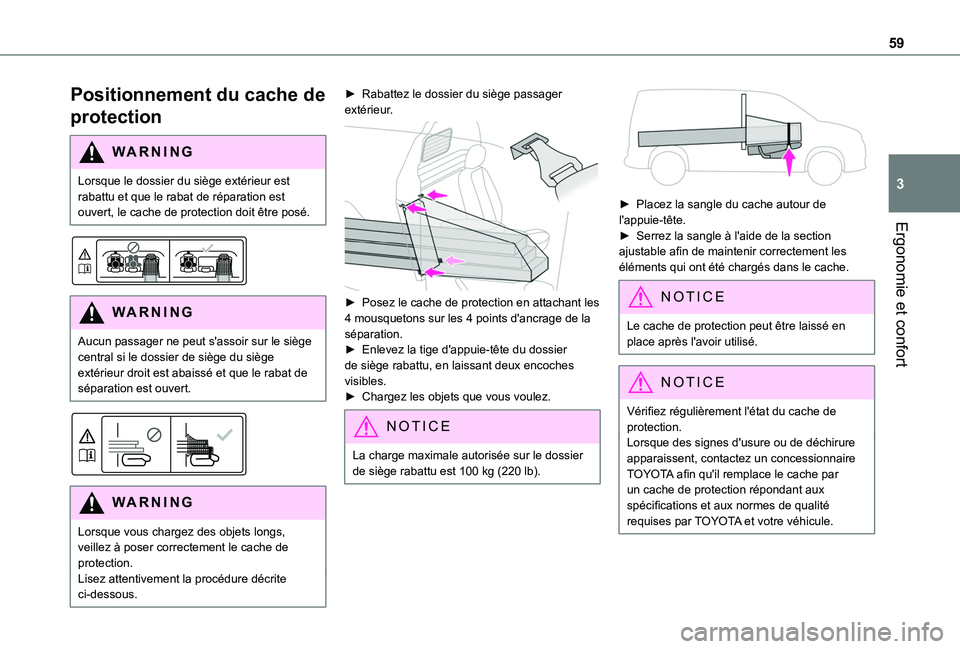

59
Ergonomie et confort
3
Positionnement du cache de
protection
WARNI NG
Lorsque le dossier du siège extérieur est rabattu et que le rabat de réparation est ouvert, le cache de protection doit être posé.


WARNI NG
Aucun passager ne peut s'assoir sur le siège central si le dossier de siège du siège extérieur droit est abaissé et que le rabat de séparation est ouvert.


WARNI NG
Lorsque vous chargez des objets longs, veillez à poser correctement le cache de protection.Lisez attentivement la procédure décrite ci-dessous.
► Rabattez le dossier du siège passager extérieur.

► Posez le cache de protection en attachant les 4 mousquetons sur les 4 points d'ancrage de la séparation.► Enlevez la tige d'appuie-tête du dossier de siège rabattu, en laissant deux encoches visibles.► Chargez les objets que vous voulez.
NOTIC E
La charge maximale autorisée sur le dossier de siège rabattu est 100 kg (220 lb).


► Placez la sangle du cache autour de l'appuie-tête.► Serrez la sangle à l'aide de la section ajustable afin de maintenir correctement les éléments qui ont été chargés dans le cache.
NOTIC E
Le cache de protection peut être laissé en place après l'avoir utilisé.
NOTIC E
Vérifiez régulièrement l'état du cache de protection.Lorsque des signes d'usure ou de déchirure apparaissent, contactez un concessionnaire TOYOTA afin qu'il remplace le cache par un cache de protection répondant aux spécifications et aux normes de qualité requises par TOYOTA et votre véhicule.

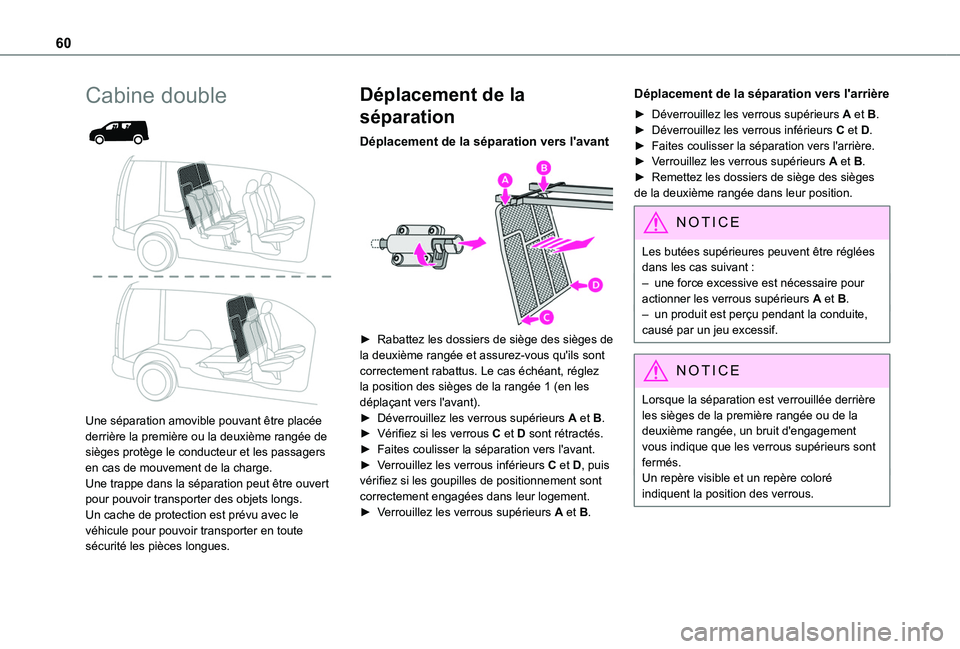

60
Cabine double


Une séparation amovible pouvant être placée derrière la première ou la deuxième rangée de
sièges protège le conducteur et les passagers en cas de mouvement de la charge.Une trappe dans la séparation peut être ouvert pour pouvoir transporter des objets longs.Un cache de protection est prévu avec le véhicule pour pouvoir transporter en toute sécurité les pièces longues.
Déplacement de la
séparation
Déplacement de la séparation vers l'avant

► Rabattez les dossiers de siège des sièges de la deuxième rangée et assurez-vous qu'ils sont correctement rabattus. Le cas échéant, réglez la position des sièges de la rangée 1 (en les déplaçant vers l'avant).► Déverrouillez les verrous supérieurs A et B.► Vérifiez si les verrous C et D sont rétractés.
► Faites coulisser la séparation vers l'avant.► Verrouillez les verrous inférieurs C et D, puis vérifiez si les goupilles de positionnement sont correctement engagées dans leur logement.► Verrouillez les verrous supérieurs A et B.
Déplacement de la séparation vers l'arrière
► Déverrouillez les verrous supérieurs A et B.► Déverrouillez les verrous inférieurs C et D.► Faites coulisser la séparation vers l'arrière.► Verrouillez les verrous supérieurs A et B.► Remettez les dossiers de siège des sièges de la deuxième rangée dans leur position.
NOTIC E
Les butées supérieures peuvent être réglées dans les cas suivant :– une force excessive est nécessaire pour actionner les verrous supérieurs A et B.– un produit est perçu pendant la conduite, causé par un jeu excessif.
NOTIC E
Lorsque la séparation est verrouillée derrière les sièges de la première rangée ou de la deuxième rangée, un bruit d'engagement vous indique que les verrous supérieurs sont fermés.Un repère visible et un repère coloré indiquent la position des verrous.
