Page 3 of 272

3
Contenu
Recommandations générales concernant les aides à la conduite et à la manœuvre 124Reconnaissance des panneaux 126Limiteur de vitesse 130Recommandations particulières relatives au régulateur de vitesse 132Régulateur de vitesse programmable 133Régulateur de vitesse adaptatif 136Mémorisation des vitesses 140Active Safety Brake avec Alerte Risque Collision et assistance au freinage d'urgence intelligente 140Alerte active de franchissement involontaire de ligne 143Surveillance d'angles morts 147Système actif de surveillance d'angles morts 149Détection de distraction 149Capteurs de stationnement 151Caméra de recul 153Vision périphérique arrière 154
7Informations pratiques
Compatibilité des carburants 158Ravitaillement en carburant 158Prévention des erreurs de carburant (diesel) 160Chaînes à neige 160Dispositif de remorquage 161Témoin de surcharge 163Mode d'économie d'énergie 164Barres de toit / glissière de toit 165Capot 166
Compartiment moteur 167
Vérification des niveaux 167Vérifications de vitesse 169AdBlue® (moteurs diesel) 172Roue libre 175Conseils d'entretien et de maintenance 175
8En cas de panne
Panne de carburant (diesel) 177Kit d'outils 177Trousse de réparation pour pneus crevés 178Roue de secours 181Remplacement d'une ampoule 185Remplacement d'un fusible 190Batterie 12 V 193Remorquage 197
9Caractéristiques techniques
Dimensions 199Données techniques du moteur et charges tractées 204Repères d'identification 207
10Système audio Bluetooth®
Premières étapes 208Commandes au volant 209Menus 210Radio 210Radio DAB (Digital Audio Broadcasting) 2 11Média 213Téléphone 216
Foire aux questions 219
11TOYOTA Connect Radio
Premières étapes 221Commandes au volant 222Menus 223Application 224Radio 225Radio DAB (Digital Audio Broadcasting) 226Média 227Téléphone 228Réglages 232Foire aux questions 234
12TOYOTA Connect Nav
Premières étapes 236Commandes au volant 237Menus 238Commandes vocales 239Navigation 243Navigation connectée 246Application 249Radio 252
Radio DAB (Digital Audio Broadcasting) 253Média 254Téléphone 255Réglages 259Foire aux questions 261
 ■Index alphabétique
Page 5 of 272

5
Aperçu
Instruments et
commandes
1.Déverrouillage du capot
2.Fusibles du tableau de bord
3.Avertisseur sonore
4.Combiné d'instruments
5.AlarmeEclairage d'accueilRétroviseur intérieur et écran d'affichage de vision arrière SurroundBouton d'appel d'urgence
6.Ecran monochrome avec système audioEcran tactile avec TOYOTA Connect Radio ou TOYOTA Connect Nav
7.Port USB
8.ChauffageClimatisation manuelleClimatisation automatique double zoneDésembuage - dégivrage avantDésembuage - dégivrage de l'écran arrière
9.Frein de stationnement électriqueBouton "START/STOP"
10.Boîte de vitesses
11 .Prise 12 V
12.Prise accessoire 230 V
13.Boîte à gantsPort USB (dans la boîte à gants)
14.Compartiment de rangement
15.Désactivation de l'airbag côté passager avant (sur le côté de la boîte à gants, avec la porte ouverte)
Commandes au volant
1.Levier de commande de l'éclairage extérieur / des clignotantsBouton permettant de changer la vision arrière Surround / Bouton d'activation de la reconnaissance vocale
2.Levier de commande de l'ordinateur de bord / des essuie-glaces / du lave-glace
3.Commandes permettant de sélectionner la source multimédia (SRC), gérer la musique (LIST) et de gérer les appels téléphoniques (symbole "telephone")
4.Commande de limiteur de vitesse / régulateur de vitesse programmable / Régulateur de vitesse adaptatif
5.Molette de sélection du mode d'affichage de tableau de bord
6.Commande vocaleRéglage du volume
7.Commandes de réglage du système audio

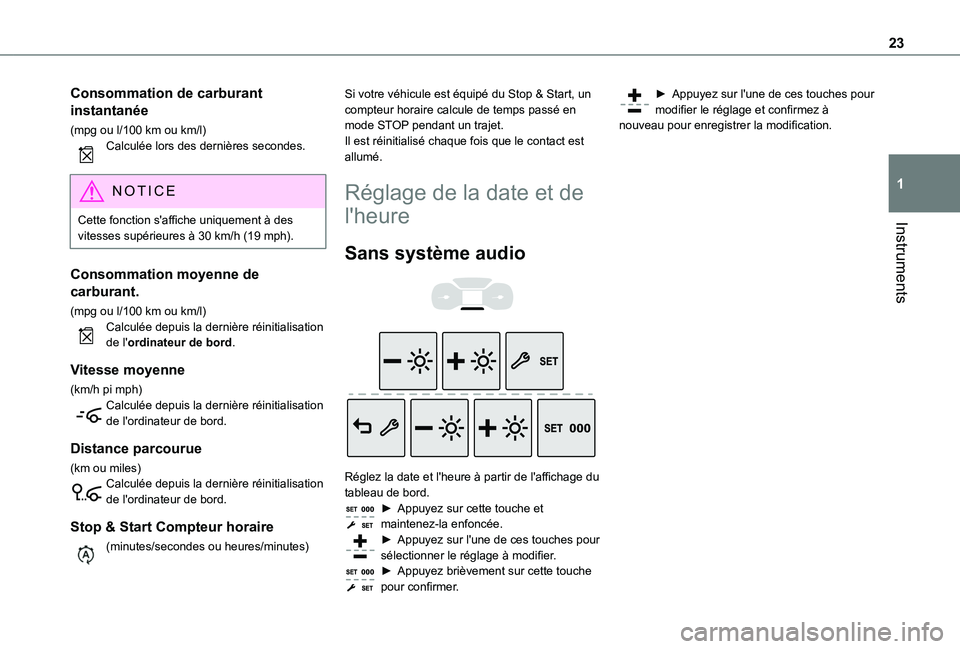

Page 23 of 272

23
Instruments
1
Consommation de carburant
instantanée
(mpg ou l/100 km ou km/l)Calculée lors des dernières secondes.
NOTIC E
Cette fonction s'affiche uniquement à des vitesses supérieures à 30 km/h (19 mph).
Consommation moyenne de
carburant.
(mpg ou l/100 km ou km/l)Calculée depuis la dernière réinitialisation de l'ordinateur de bord.
Vitesse moyenne
(km/h pi mph)Calculée depuis la dernière réinitialisation de l'ordinateur de bord.
Distance parcourue
(km ou miles)Calculée depuis la dernière réinitialisation de l'ordinateur de bord.
Stop & Start Compteur horaire
(minutes/secondes ou heures/minutes)
Si votre véhicule est équipé du Stop & Start, un compteur horaire calcule de temps passé en mode STOP pendant un trajet.Il est réinitialisé chaque fois que le contact est allumé.
Réglage de la date et de
l'heure
Sans système audio
Réglez la date et l'heure à partir de l'affichage du tableau de bord.► Appuyez sur cette touche et maintenez-la enfoncée.► Appuyez sur l'une de ces touches pour sélectionner le réglage à modifier.► Appuyez brièvement sur cette touche pour confirmer.
► Appuyez sur l'une de ces touches pour modifier le réglage et confirmez à nouveau pour enregistrer la modification.

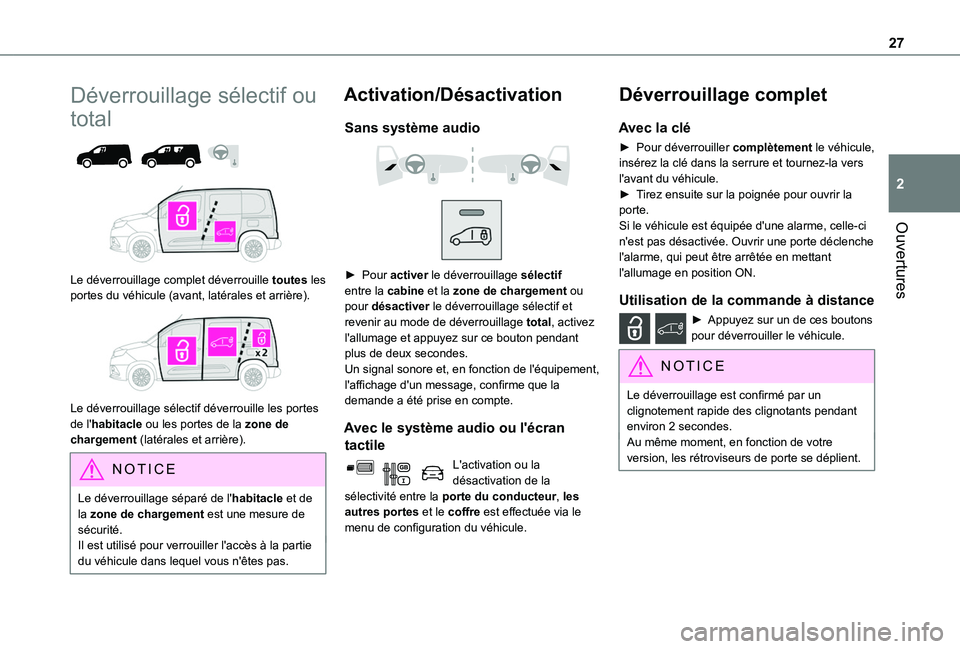

Page 27 of 272

27
Ouvertures
2
Déverrouillage sélectif ou
total
Le déverrouillage complet déverrouille toutes les portes du véhicule (avant, latérales et arrière).
Le déverrouillage sélectif déverrouille les portes de l'habitacle ou les portes de la zone de chargement (latérales et arrière).
NOTIC E
Le déverrouillage séparé de l'habitacle et de la zone de chargement est une mesure de sécurité.Il est utilisé pour verrouiller l'accès à la partie du véhicule dans lequel vous n'êtes pas.
Activation/Désactivation
Sans système audio
► Pour activer le déverrouillage sélectif entre la cabine et la zone de chargement ou pour désactiver le déverrouillage sélectif et revenir au mode de déverrouillage total, activez l'allumage et appuyez sur ce bouton pendant plus de deux secondes.Un signal sonore et, en fonction de l'équipement, l'affichage d'un message, confirme que la demande a été prise en compte.
Avec le système audio ou l'écran
tactile
L'activation ou la désactivation de la sélectivité entre la porte du conducteur, les autres portes et le coffre est effectuée via le menu de configuration du véhicule.
Déverrouillage complet
Avec la clé
► Pour déverrouiller complètement le véhicule, insérez la clé dans la serrure et tournez-la vers l'avant du véhicule.► Tirez ensuite sur la poignée pour ouvrir la porte.Si le véhicule est équipée d'une alarme, celle-ci n'est pas désactivée. Ouvrir une porte déclenche l'alarme, qui peut être arrêtée en mettant l'allumage en position ON.
Utilisation de la commande à distance
► Appuyez sur un de ces boutons pour déverrouiller le véhicule.
NOTIC E
Le déverrouillage est confirmé par un clignotement rapide des clignotants pendant environ 2 secondes.Au même moment, en fonction de votre
version, les rétroviseurs de porte se déplient.

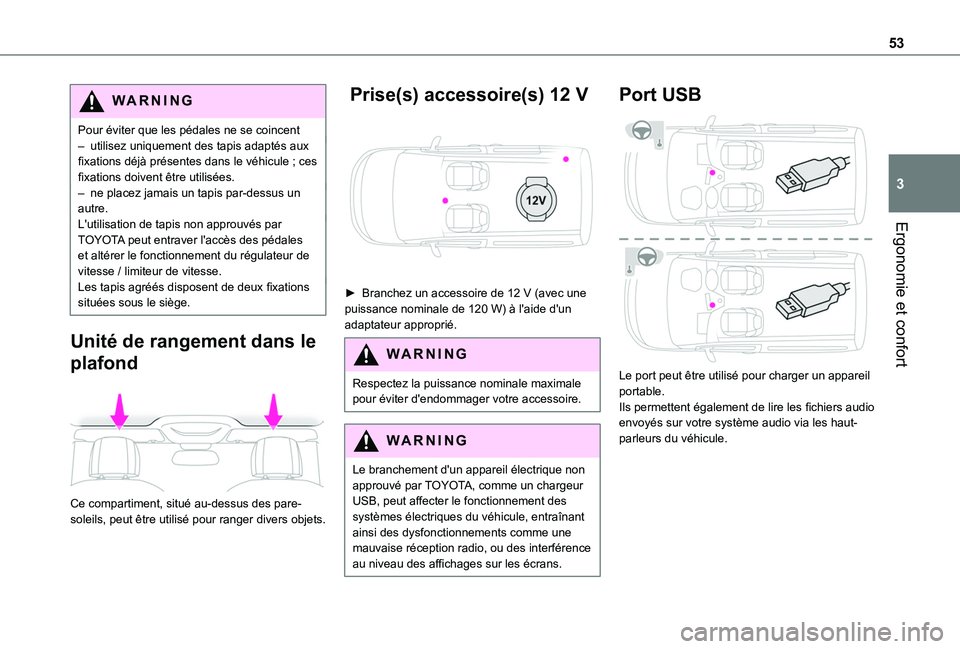

Page 53 of 272

53
Ergonomie et confort
3
WARNI NG
Pour éviter que les pédales ne se coincent– utilisez uniquement des tapis adaptés aux fixations déjà présentes dans le véhicule ; ces fixations doivent être utilisées.– ne placez jamais un tapis par-dessus un autre.L'utilisation de tapis non approuvés par TOYOTA peut entraver l'accès des pédales et altérer le fonctionnement du régulateur de vitesse / limiteur de vitesse.Les tapis agréés disposent de deux fixations situées sous le siège.
Unité de rangement dans le
plafond
Ce compartiment, situé au-dessus des pare-soleils, peut être utilisé pour ranger divers objets.
Prise(s) accessoire(s) 12 V
► Branchez un accessoire de 12 V (avec une puissance nominale de 120 W) à l'aide d'un adaptateur approprié.
WARNI NG
Respectez la puissance nominale maximale pour éviter d'endommager votre accessoire.
WARNI NG
Le branchement d'un appareil électrique non approuvé par TOYOTA, comme un chargeur USB, peut affecter le fonctionnement des systèmes électriques du véhicule, entraînant ainsi des dysfonctionnements comme une
mauvaise réception radio, ou des interférence au niveau des affichages sur les écrans.
Port USB
Le port peut être utilisé pour charger un appareil portable.Ils permettent également de lire les fichiers audio envoyés sur votre système audio via les haut-parleurs du véhicule.

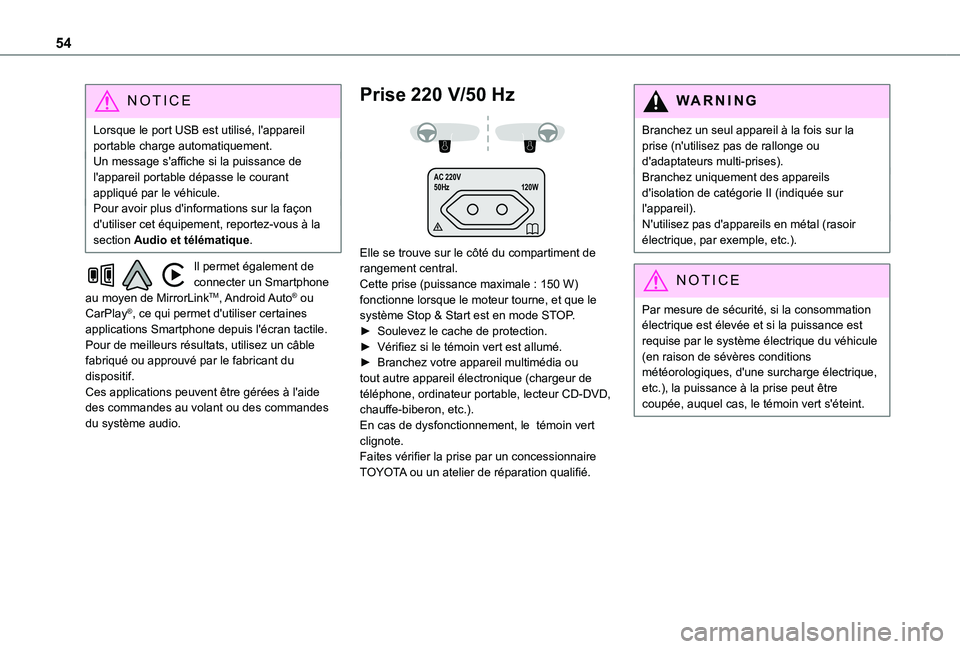

Page 54 of 272

54
NOTIC E
Lorsque le port USB est utilisé, l'appareil portable charge automatiquement.Un message s'affiche si la puissance de l'appareil portable dépasse le courant appliqué par le véhicule.Pour avoir plus d'informations sur la façon d'utiliser cet équipement, reportez-vous à la section Audio et télématique.
Il permet également de connecter un Smartphone au moyen de MirrorLinkTM, Android Auto® ou CarPlay®, ce qui permet d'utiliser certaines applications Smartphone depuis l'écran tactile.Pour de meilleurs résultats, utilisez un câble fabriqué ou approuvé par le fabricant du dispositif.Ces applications peuvent être gérées à l'aide des commandes au volant ou des commandes du système audio.
Prise 220 V/50 Hz
AC 220 V
50Hz 120W
Elle se trouve sur le côté du compartiment de rangement central.Cette prise (puissance maximale : 150 W) fonctionne lorsque le moteur tourne, et que le système Stop & Start est en mode STOP.► Soulevez le cache de protection.► Vérifiez si le témoin vert est allumé.► Branchez votre appareil multimédia ou tout autre appareil électronique (chargeur de téléphone, ordinateur portable, lecteur CD-DVD, chauffe-biberon, etc.).En cas de dysfonctionnement, le témoin vert clignote.Faites vérifier la prise par un concessionnaire TOYOTA ou un atelier de réparation qualifié.
WARNI NG
Branchez un seul appareil à la fois sur la prise (n'utilisez pas de rallonge ou d'adaptateurs multi-prises).Branchez uniquement des appareils d'isolation de catégorie II (indiquée sur l'appareil).N'utilisez pas d'appareils en métal (rasoir électrique, par exemple, etc.).
NOTIC E
Par mesure de sécurité, si la consommation électrique est élevée et si la puissance est requise par le système électrique du véhicule (en raison de sévères conditions météorologiques, d'une surcharge électrique, etc.), la puissance à la prise peut être coupée, auquel cas, le témoin vert s'éteint.

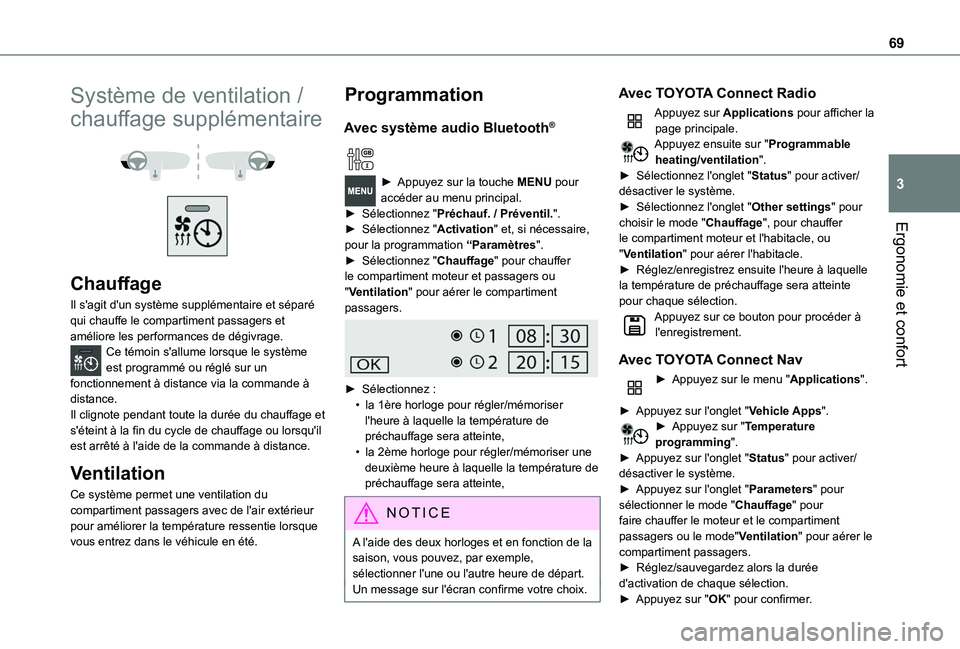

Page 69 of 272

69
Ergonomie et confort
3
Système de ventilation /
chauffage supplémentaire
Chauffage
Il s'agit d'un système supplémentaire et séparé qui chauffe le compartiment passagers et améliore les performances de dégivrage.Ce témoin s'allume lorsque le système est programmé ou réglé sur un fonctionnement à distance via la commande à distance.Il clignote pendant toute la durée du chauffage et s'éteint à la fin du cycle de chauffage ou lorsqu'il est arrêté à l'aide de la commande à distance.
Ventilation
Ce système permet une ventilation du compartiment passagers avec de l'air extérieur pour améliorer la température ressentie lorsque vous entrez dans le véhicule en été.
Programmation
Avec système audio Bluetooth®
► Appuyez sur la touche MENU pour accéder au menu principal. ► Sélectionnez "Préchauf. / Préventil.".► Sélectionnez "Activation" et, si nécessaire, pour la programmation “Paramètres".► Sélectionnez "Chauffage" pour chauffer le compartiment moteur et passagers ou "Ventilation" pour aérer le compartiment passagers.
► Sélectionnez :• la 1ère horloge pour régler/mémoriser l'heure à laquelle la température de préchauffage sera atteinte,• la 2ème horloge pour régler/mémoriser une deuxième heure à laquelle la température de préchauffage sera atteinte,
N OTIC E
A l'aide des deux horloges et en fonction de la saison, vous pouvez, par exemple, sélectionner l'une ou l'autre heure de départ.Un message sur l'écran confirme votre choix.
Avec TOYOTA Connect Radio
Appuyez sur Applications pour afficher la page principale.Appuyez ensuite sur "Programmable heating/ventilation".► Sélectionnez l'onglet "Status" pour activer/désactiver le système.► Sélectionnez l'onglet "Other settings" pour choisir le mode "Chauffage", pour chauffer le compartiment moteur et l'habitacle, ou "Ventilation" pour aérer l'habitacle.► Réglez/enregistrez ensuite l'heure à laquelle la température de préchauffage sera atteinte pour chaque sélection.Appuyez sur ce bouton pour procéder à l'enregistrement.
Avec TOYOTA Connect Nav
â–º Appuyez sur le menu "Applications".
â–º Appuyez sur l'onglet "Vehicle Apps".â–º Appuyez sur "Temperature programming".
► Appuyez sur l'onglet "Status" pour activer/désactiver le système.► Appuyez sur l'onglet "Parameters" pour sélectionner le mode "Chauffage" pour faire chauffer le moteur et le compartiment passagers ou le mode"Ventilation" pour aérer le compartiment passagers.► Réglez/sauvegardez alors la durée d'activation de chaque sélection.
â–º Appuyez sur "OK" pour confirmer.

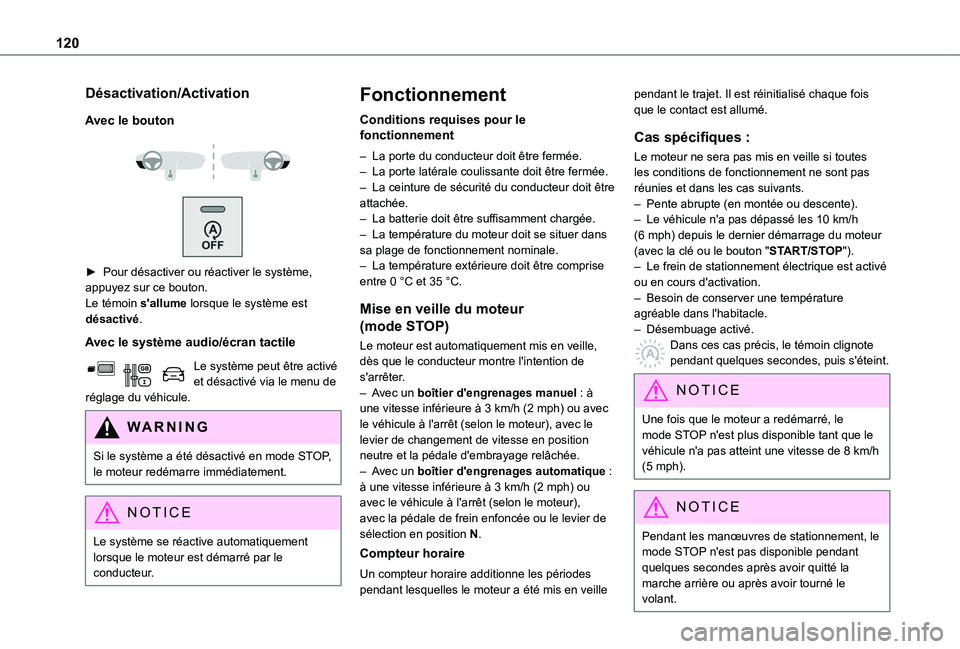

Page 120 of 272

120
Désactivation/Activation
Avec le bouton
► Pour désactiver ou réactiver le système, appuyez sur ce bouton.Le témoin s'allume lorsque le système est désactivé.
Avec le système audio/écran tactile
Le système peut être activé et désactivé via le menu de réglage du véhicule.
WARNI NG
Si le système a été désactivé en mode STOP, le moteur redémarre immédiatement.
NOTIC E
Le système se réactive automatiquement
lorsque le moteur est démarré par le conducteur.
Fonctionnement
Conditions requises pour le fonctionnement
– La porte du conducteur doit être fermée.– La porte latérale coulissante doit être fermée.– La ceinture de sécurité du conducteur doit être attachée.– La batterie doit être suffisamment chargée.– La température du moteur doit se situer dans sa plage de fonctionnement nominale.– La température extérieure doit être comprise entre 0 °C et 35 °C.
Mise en veille du moteur
(mode STOP)
Le moteur est automatiquement mis en veille, dès que le conducteur montre l'intention de s'arrêter.– Avec un boîtier d'engrenages manuel : à une vitesse inférieure à 3 km/h (2 mph) ou avec le véhicule à l'arrêt (selon le moteur), avec le levier de changement de vitesse en position
neutre et la pédale d'embrayage relâchée.– Avec un boîtier d'engrenages automatique : à une vitesse inférieure à 3 km/h (2 mph) ou avec le véhicule à l'arrêt (selon le moteur), avec la pédale de frein enfoncée ou le levier de sélection en position N.
Compteur horaire
Un compteur horaire additionne les périodes pendant lesquelles le moteur a été mis en veille
pendant le trajet. Il est réinitialisé chaque fois que le contact est allumé.
Cas spécifiques :
Le moteur ne sera pas mis en veille si toutes les conditions de fonctionnement ne sont pas réunies et dans les cas suivants.– Pente abrupte (en montée ou descente).– Le véhicule n'a pas dépassé les 10 km/h (6 mph) depuis le dernier démarrage du moteur (avec la clé ou le bouton "START/STOP").– Le frein de stationnement électrique est activé ou en cours d'activation.– Besoin de conserver une température agréable dans l'habitacle.– Désembuage activé.Dans ces cas précis, le témoin clignote pendant quelques secondes, puis s'éteint.
NOTIC E
Une fois que le moteur a redémarré, le mode STOP n'est plus disponible tant que le véhicule n'a pas atteint une vitesse de 8 km/h (5 mph).
NOTIC E
Pendant les manœuvres de stationnement, le
mode STOP n'est pas disponible pendant quelques secondes après avoir quitté la marche arrière ou après avoir tourné le volant.

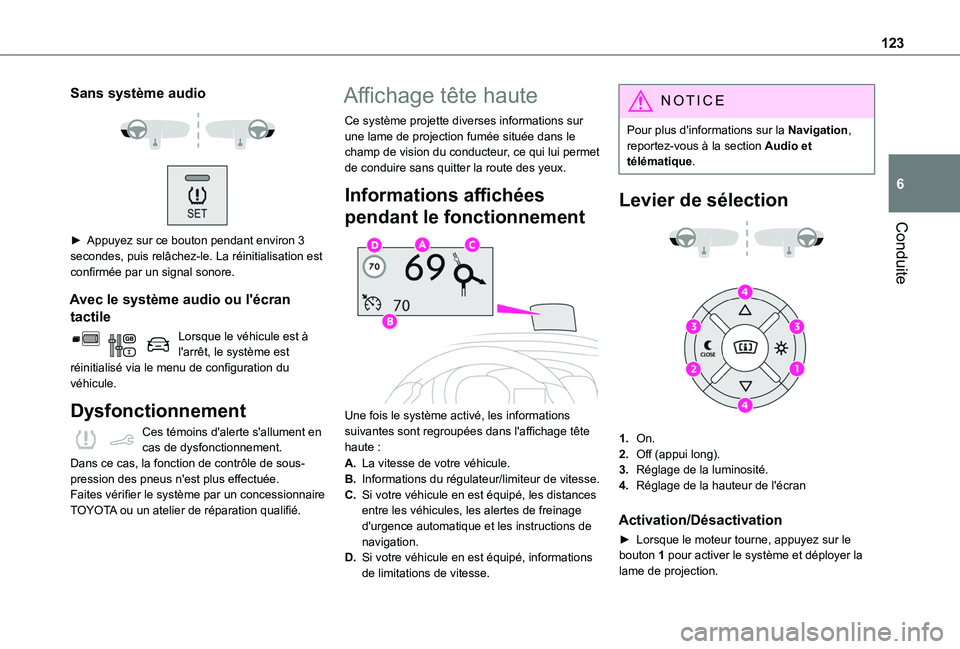

Page 123 of 272

123
Conduite
6
Sans système audio
â–º Appuyez sur ce bouton pendant environ 3
secondes, puis relâchez-le. La réinitialisation est confirmée par un signal sonore.
Avec le système audio ou l'écran
tactile
Lorsque le véhicule est à l'arrêt, le système est réinitialisé via le menu de configuration du véhicule.
Dysfonctionnement
Ces témoins d'alerte s'allument en cas de dysfonctionnement.Dans ce cas, la fonction de contrôle de sous-pression des pneus n'est plus effectuée.Faites vérifier le système par un concessionnaire TOYOTA ou un atelier de réparation qualifié.
Affichage tête haute
Ce système projette diverses informations sur une lame de projection fumée située dans le champ de vision du conducteur, ce qui lui permet de conduire sans quitter la route des yeux.
Informations affichées
pendant le fonctionnement
Une fois le système activé, les informations suivantes sont regroupées dans l'affichage tête
haute :
A.La vitesse de votre véhicule.
B.Informations du régulateur/limiteur de vitesse.
C.Si votre véhicule en est équipé, les distances entre les véhicules, les alertes de freinage d'urgence automatique et les instructions de navigation.
D.Si votre véhicule en est équipé, informations de limitations de vitesse.
NOTIC E
Pour plus d'informations sur la Navigation, reportez-vous à la section Audio et télématique.
Levier de sélection
1.On.
2.Off (appui long).
3.Réglage de la luminosité.
4.Réglage de la hauteur de l'écran
Activation/Désactivation
► Lorsque le moteur tourne, appuyez sur le bouton 1 pour activer le système et déployer la lame de projection.

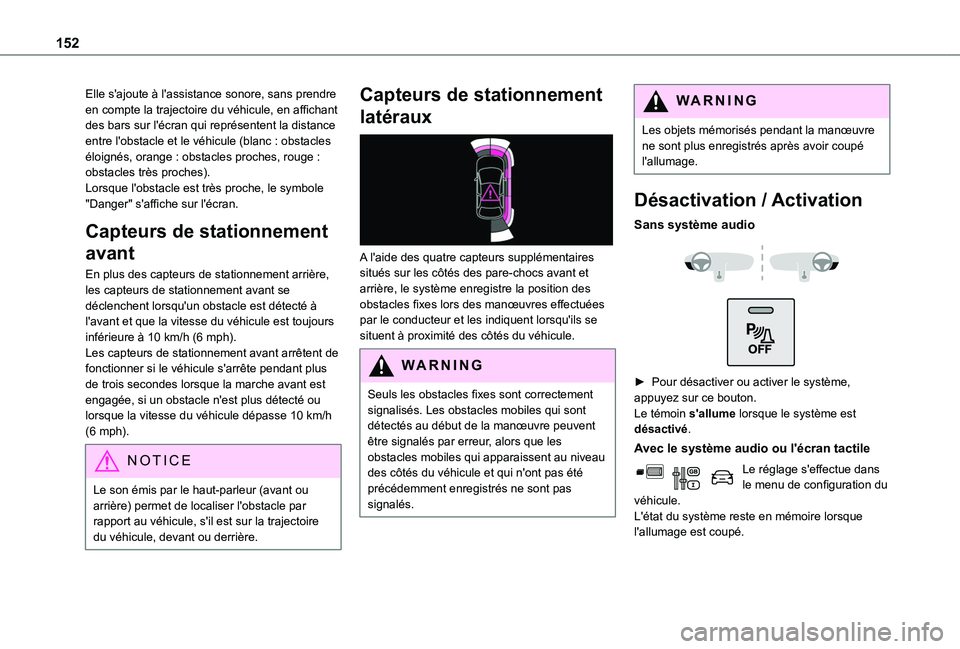

Page 152 of 272

152
Elle s'ajoute à l'assistance sonore, sans prendre en compte la trajectoire du véhicule, en affichant des bars sur l'écran qui représentent la distance entre l'obstacle et le véhicule (blanc : obstacles éloignés, orange : obstacles proches, rouge : obstacles très proches).Lorsque l'obstacle est très proche, le symbole "Danger" s'affiche sur l'écran.
Capteurs de stationnement
avant
En plus des capteurs de stationnement arrière, les capteurs de stationnement avant se déclenchent lorsqu'un obstacle est détecté à l'avant et que la vitesse du véhicule est toujours inférieure à 10 km/h (6 mph).Les capteurs de stationnement avant arrêtent de fonctionner si le véhicule s'arrête pendant plus de trois secondes lorsque la marche avant est engagée, si un obstacle n'est plus détecté ou lorsque la vitesse du véhicule dépasse 10 km/h (6 mph).
NOTIC E
Le son émis par le haut-parleur (avant ou arrière) permet de localiser l'obstacle par rapport au véhicule, s'il est sur la trajectoire du véhicule, devant ou derrière.
Capteurs de stationnement
latéraux
A l'aide des quatre capteurs supplémentaires situés sur les côtés des pare-chocs avant et arrière, le système enregistre la position des obstacles fixes lors des manœuvres effectuées par le conducteur et les indiquent lorsqu'ils se situent à proximité des côtés du véhicule.
WARNI NG
Seuls les obstacles fixes sont correctement signalisés. Les obstacles mobiles qui sont détectés au début de la manœuvre peuvent être signalés par erreur, alors que les obstacles mobiles qui apparaissent au niveau des côtés du véhicule et qui n'ont pas été précédemment enregistrés ne sont pas signalés.
WARNI NG
Les objets mémorisés pendant la manœuvre ne sont plus enregistrés après avoir coupé l'allumage.
Désactivation / Activation
Sans système audio
► Pour désactiver ou activer le système, appuyez sur ce bouton.Le témoin s'allume lorsque le système est désactivé.
Avec le système audio ou l'écran tactile
Le réglage s'effectue dans le menu de configuration du véhicule.L'état du système reste en mémoire lorsque l'allumage est coupé.
