TOYOTA PROACE CITY 2022 Betriebsanleitungen (in German)

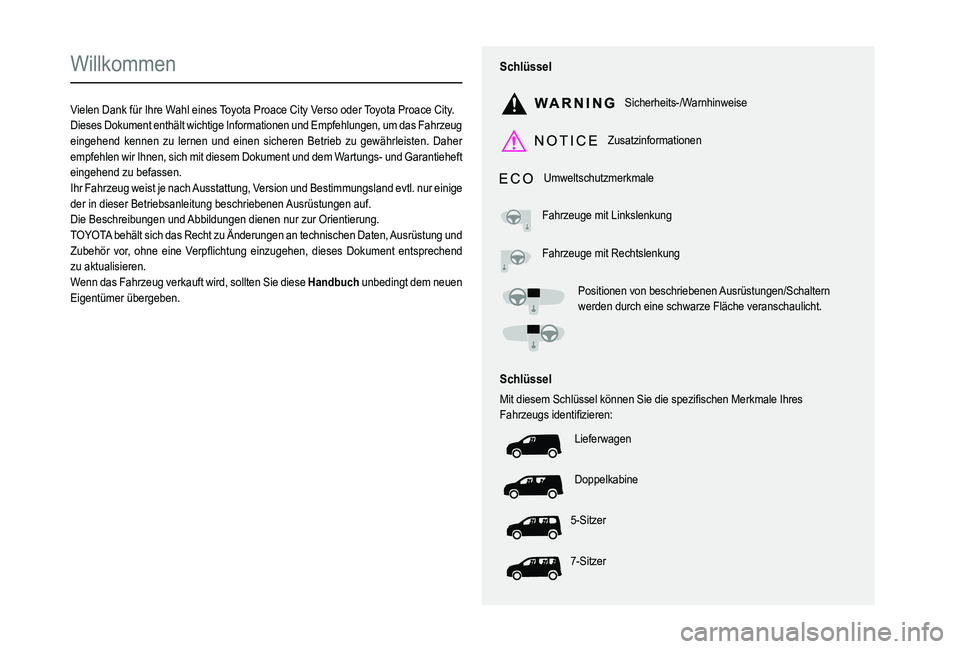

Willkommen
Vielen Dank für Ihre Wahl eines Toyota Proace City Verso oder Toyota Proace City.Dieses Dokument enthält wichtige Informationen und Empfehlungen, um das Fahrzeug eingehend kennen zu lernen und einen sicheren Betrieb zu gewährleisten. Daher empfehlen wir Ihnen, sich mit diesem Dokument und dem Wartungs- und Garantieheft eingehend zu befassen.Ihr Fahrzeug weist je nach Ausstattung, Version und Bestimmungsland evtl. nur einige der in dieser Betriebsanleitung beschriebenen Ausrüstungen auf.Die Beschreibungen und Abbildungen dienen nur zur Orientierung.TOYOTA behält sich das Recht zu Änderungen an technischen Daten, Ausrüstung und
003Dzu aktualisieren.Wenn das Fahrzeug verkauft wird, sollten Sie diese Han unbedingt dem neuen Eigentümer übergeben.
Schl\374ssel
Sicherheits-/Warnhinweise
Zusatzinformationen
Umweltschutzmerkmale
Fahrzeuge mit Linkslenkung
Fahrzeuge mit Rechtslenkung
Positionen von beschriebenen Ausrüstungen/Schaltern werden durch eine schwarze Fläche veranschaulicht.
Schl\374ssel
0030004C005700030047004C0048005600480050000300360046004B004F0081005600560048004F0003004E007C005100510048005100030036004C004800030047004C00480003005600530048005D004C00BF00560046004B004800510003003000480055004E00500044004F00480003002C004B00550048005600290044004B0055005D00480058004A00560003004C0047004800510057004C00BF005D004C0048005500480051001D
Lieferwagen
Doppelkabine
5-Sitzer
7-Sitzer

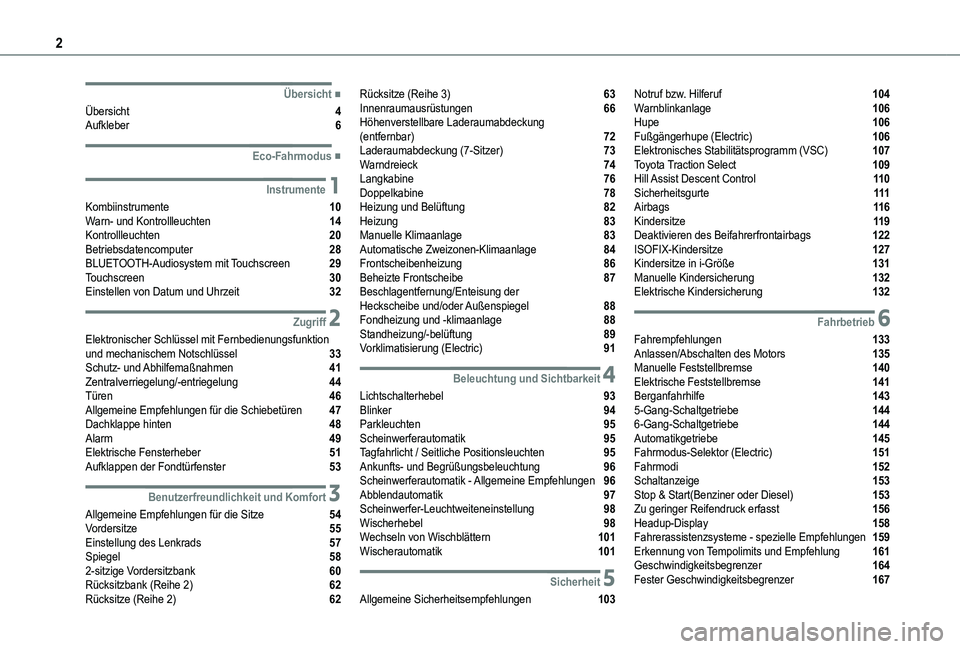

2



 ■Übersicht
Übersicht 4Aufkleber 6
 ■Eco-Fahrmodus
1Instrumente
Kombiinstrumente 10Warn- und Kontrollleuchten 14Kontrollleuchten 20Betriebsdatencomputer 28BLUETOOTH-Audiosystem mit Touchscreen 29Touchscreen 30Einstellen von Datum und Uhrzeit 32
2Zugriff
Elektronischer Schlüssel mit Fernbedienungsfunktion und mechanischem Notschlüssel 33Schutz- und Abhilfemaßnahmen 41Zentralverriegelung/-entriegelung 44Türen 46Allgemeine Empfehlungen für die Schiebetüren 47Dachklappe hinten 48Alarm 49Elektrische Fensterheber 51Aufklappen der Fondtürfenster 53
3Benutzerfreundlichkeit und Komfort
Allgemeine Empfehlungen für die Sitze 54Vordersitze 55Einstellung des Lenkrads 57Spiegel 582-sitzige Vordersitzbank 60Rücksitzbank (Reihe 2) 62Rücksitze (Reihe 2) 62
Rücksitze (Reihe 3) 63Innenraumausrüstungen 66Höhenverstellbare Laderaumabdeckung (entfernbar) 72Laderaumabdeckung (7-Sitzer) 73Warndreieck 74Langkabine 76Doppelkabine 78Heizung und Belüftung 82Heizung 83Manuelle Klimaanlage 83Automatische Zweizonen-Klimaanlage 84Frontscheibenheizung 86Beheizte Frontscheibe 87Beschlagentfernung/Enteisung der Heckscheibe und/oder Außenspiegel 88Fondheizung und -klimaanlage 88Standheizung/-belüftung 89Vorklimatisierung (Electric) 91
4Beleuchtung und Sichtbarkeit
Lichtschalterhebel 93Blinker 94Parkleuchten 95Scheinwerferautomatik 95Tagfahrlicht / Seitliche Positionsleuchten 95Ankunfts- und Begrüßungsbeleuchtung 96Scheinwerferautomatik - Allgemeine Empfehlungen 96Abblendautomatik 97Scheinwerfer-Leuchtweiteneinstellung 98Wischerhebel 98Wechseln von Wischblättern 101Wischerautomatik 101
5Sicherheit
Allgemeine Sicherheitsempfehlungen 103
Notruf bzw. Hilferuf 104Warnblinkanlage 106Hupe 106Fußgängerhupe (Electric) 106Elektronisches Stabilitätsprogramm (VSC) 107Toyota Traction Select 109Hill Assist Descent Control 11 0Sicherheitsgurte 111Airbags 11 6Kindersitze 11 9Deaktivieren des Beifahrerfrontairbags 122ISOFIX-Kindersitze 127Kindersitze in i-Größe 131Manuelle Kindersicherung 132Elektrische Kindersicherung 132
6Fahrbetrieb
Fahrempfehlungen 133Anlassen/Abschalten des Motors 135Manuelle Feststellbremse 140Elektrische Feststellbremse 141Berganfahrhilfe 1435-Gang-Schaltgetriebe 1446-Gang-Schaltgetriebe 144Automatikgetriebe 145Fahrmodus-Selektor (Electric) 151Fahrmodi 152Schaltanzeige 153Stop & Start(Benziner oder Diesel) 153Zu geringer Reifendruck erfasst 156Headup-Display 158Fahrerassistenzsysteme - spezielle Empfehlungen 159Erkennung von Tempolimits und Empfehlung 161Geschwindigkeitsbegrenzer 164Fester Geschwindigkeitsbegrenzer 167

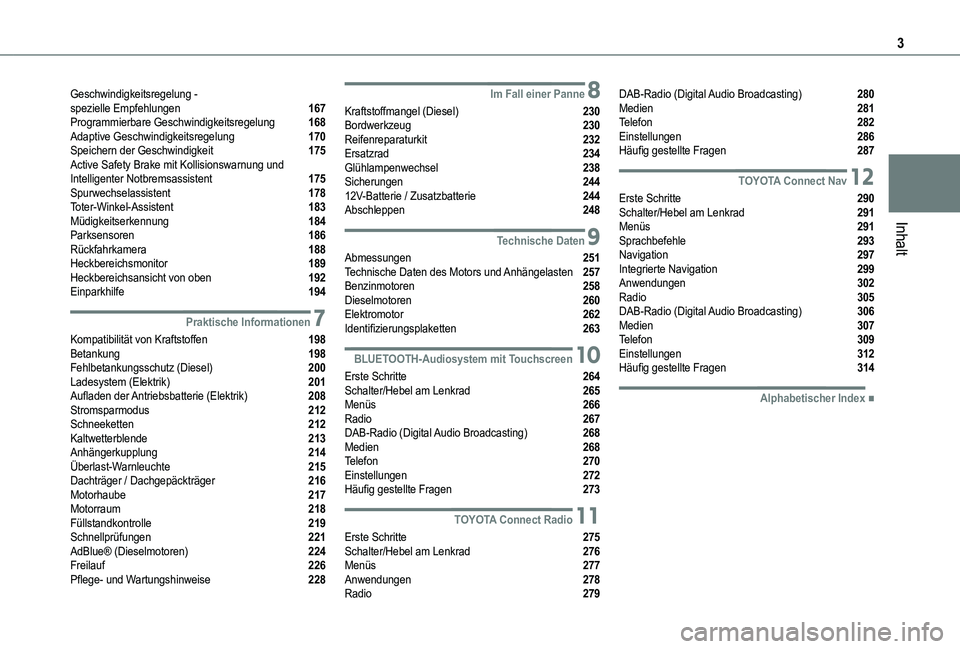

3
Inhalt
Geschwindigkeitsregelung - spezielle Empfehlungen 167Programmierbare Geschwindigkeitsregelung 168Adaptive Geschwindigkeitsregelung 170Speichern der Geschwindigkeit 175Active Safety Brake mit Kollisionswarnung und Intelligenter Notbremsassistent 175Spurwechselassistent 178Toter-Winkel-Assistent 183Müdigkeitserkennung 184Parksensoren 186Rückfahrkamera 188Heckbereichsmonitor 189Heckbereichsansicht von oben 192Einparkhilfe 194
7Praktische Informationen
Kompatibilität von Kraftstoffen 198Betankung 198Fehlbetankungsschutz (Diesel) 200Ladesystem (Elektrik) 201Aufladen der Antriebsbatterie (Elektrik) 208Stromsparmodus 212Schneeketten 212Kaltwetterblende 213Anhängerkupplung 214Überlast-Warnleuchte 215Dachträger / Dachgepäckträger 216Motorhaube 217Motorraum 218Füllstandkontrolle 219Schnellprüfungen 221AdBlue® (Dieselmotoren) 224Freilauf 226Pflege- und Wartungshinweise 228
8Im Fall einer Panne
Kraftstoffmangel (Diesel) 230Bordwerkzeug 230Reifenreparaturkit 232Ersatzrad 234Glühlampenwechsel 238Sicherungen 24412V-Batterie / Zusatzbatterie 244Abschleppen 248
9Technische Daten
Abmessungen 251Technische Daten des Motors und Anhängelasten 257Benzinmotoren 258Dieselmotoren 260Elektromotor 262Identifizierungsplaketten 263
10BLUETOOTH-Audiosystem mit Touchscreen
Erste Schritte 264Schalter/Hebel am Lenkrad 265Menüs 266Radio 267DAB-Radio (Digital Audio Broadcasting) 268Medien 268Telefon 270Einstellungen 272Häufig gestellte Fragen 273
11TOYOTA Connect Radio
Erste Schritte 275Schalter/Hebel am Lenkrad 276Menüs 277Anwendungen 278Radio 279
DAB-Radio (Digital Audio Broadcasting) 280Medien 281Telefon 282Einstellungen 286Häufig gestellte Fragen 287
12TOYOTA Connect Nav
Erste Schritte 290Schalter/Hebel am Lenkrad 291Menüs 291Sprachbefehle 293Navigation 297Integrierte Navigation 299Anwendungen 302Radio 305DAB-Radio (Digital Audio Broadcasting) 306Medien 307Telefon 309Einstellungen 312Häufig gestellte Fragen 314
 ■Alphabetischer Index

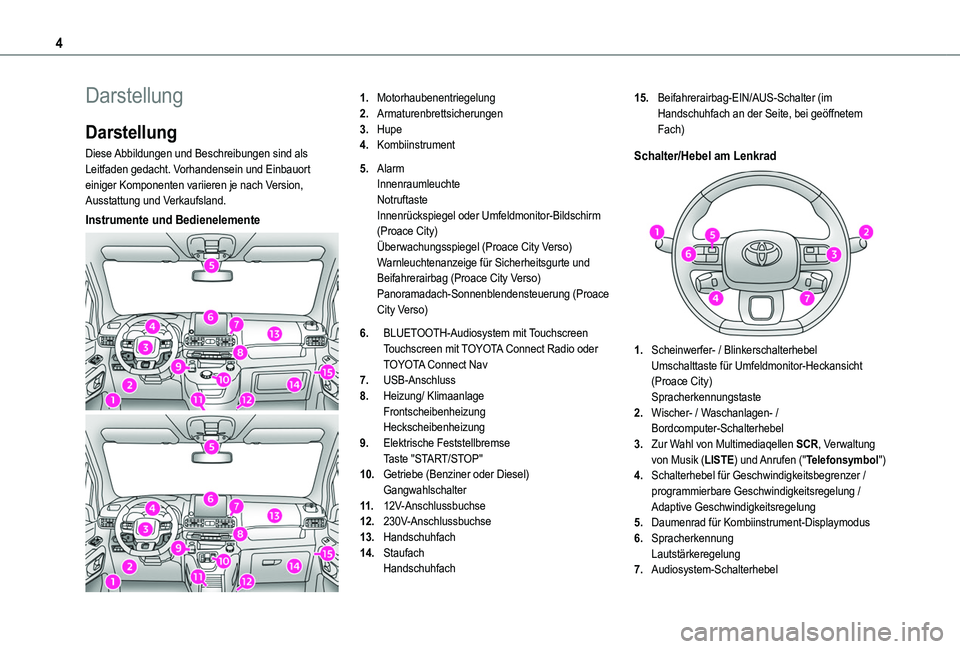

4
Darstellung
Darstellung
Diese Abbildungen und Beschreibungen sind als Leitfaden gedacht. Vorhandensein und Einbauort einiger Komponenten variieren je nach Version, Ausstattung und Verkaufsland.
Instrumente und Bedienelemente
1.Motorhaubenentriegelung
2.Armaturenbrettsicherungen
3.Hupe
4.Kombiinstrument
5.AlarmInnenraumleuchteNotruftasteInnenrückspiegel oder Umfeldmonitor-Bildschirm (Proace City)Überwachungsspiegel (Proace City Verso)Warnleuchtenanzeige für Sicherheitsgurte und Beifahrerairbag (Proace City Verso)Panoramadach-Sonnenblendensteuerung (Proace City Verso)
6.BLUETOOTH-Audiosystem mit TouchscreenTouchscreen mit TOYOTA Connect Radio oder TOYOTA Connect Nav
7.USB-Anschluss
8.Heizung/ KlimaanlageFrontscheibenheizungHeckscheibenheizung
9.Elektrische FeststellbremseTaste "START/STOP"
10.Getriebe (Benziner oder Diesel)Gangwahlschalter
11 .12V-Anschlussbuchse
12.230V-Anschlussbuchse
13.Handschuhfach
14.StaufachHandschuhfach
15.Beifahrerairbag-EIN/AUS-Schalter (im Handschuhfach an der Seite, bei geöffnetem Fach)
Schalter/Hebel am Lenkrad
1.Scheinwerfer- / BlinkerschalterhebelUmschalttaste für Umfeldmonitor-Heckansicht (Proace City)Spracherkennungstaste
2.Wischer- / Waschanlagen- / Bordcomputer-Schalterhebel
3.Zur Wahl von Multimediaqellen SCR, Verwaltung
von Musik (LISTE) und Anrufen ("Telefonsymbol")
4.Schalterhebel für Geschwindigkeitsbegrenzer / programmierbare Geschwindigkeitsregelung / Adaptive Geschwindigkeitsregelung
5.Daumenrad für Kombiinstrument-Displaymodus
6.SpracherkennungLautstärkeregelung
7.Audiosystem-Schalterhebel

5
Übersicht

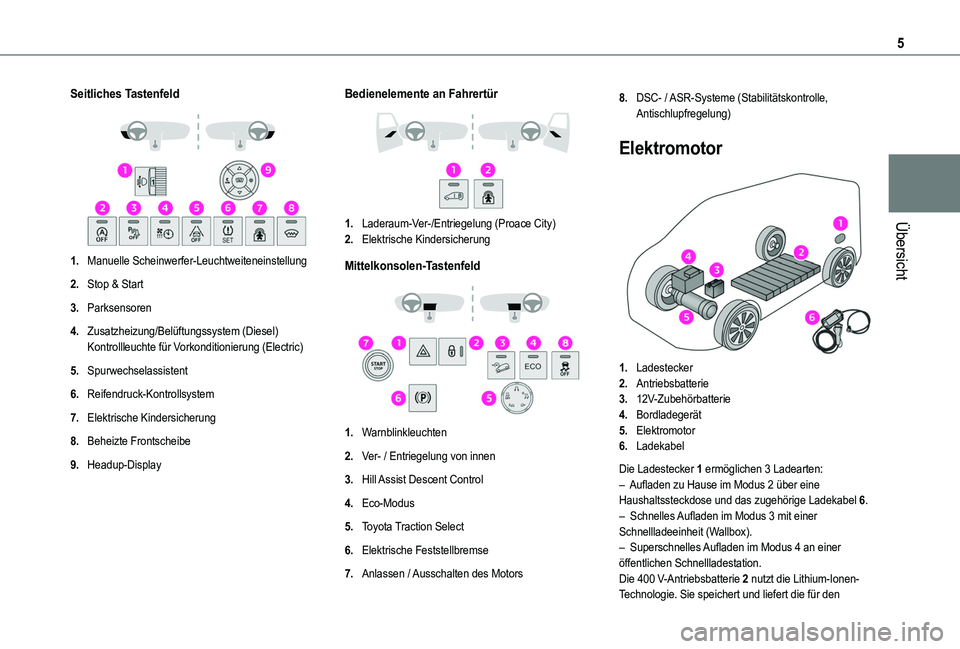

Seitliches Tastenfeld

1.Manuelle Scheinwerfer-Leuchtweiteneinstellung
2.Stop & Start
3.Parksensoren
4.Zusatzheizung/Belüftungssystem (Diesel)Kontrollleuchte für Vorkonditionierung (Electric)
5.Spurwechselassistent
6.Reifendruck-Kontrollsystem
7.Elektrische Kindersicherung
8.Beheizte Frontscheibe
9.Headup-Display
Bedienelemente an Fahrertür

1.Laderaum-Ver-/Entriegelung (Proace City)
2.Elektrische Kindersicherung
Mittelkonsolen-Tastenfeld

1.Warnblinkleuchten
2.Ver- / Entriegelung von innen
3.Hill Assist Descent Control
4.Eco-Modus
5.Toyota Traction Select
6.Elektrische Feststellbremse
7.Anlassen / Ausschalten des Motors
8.DSC- / ASR-Systeme (Stabilitätskontrolle, Antischlupfregelung)
Elektromotor

1.Ladestecker
2.Antriebsbatterie
3.12V-Zubehörbatterie
4.Bordladegerät
5.Elektromotor
6.Ladekabel
Die Ladestecker 1 ermöglichen 3 Ladearten:– Aufladen zu Hause im Modus 2 über eine Haushaltssteckdose und das zugehörige Ladekabel 6.– Schnelles Aufladen im Modus 3 mit einer Schnellladeeinheit (Wallbox).– Superschnelles Aufladen im Modus 4 an einer öffentlichen Schnellladestation.Die 400 V-Antriebsbatterie 2 nutzt die Lithium-Ionen-Technologie. Sie speichert und liefert die für den

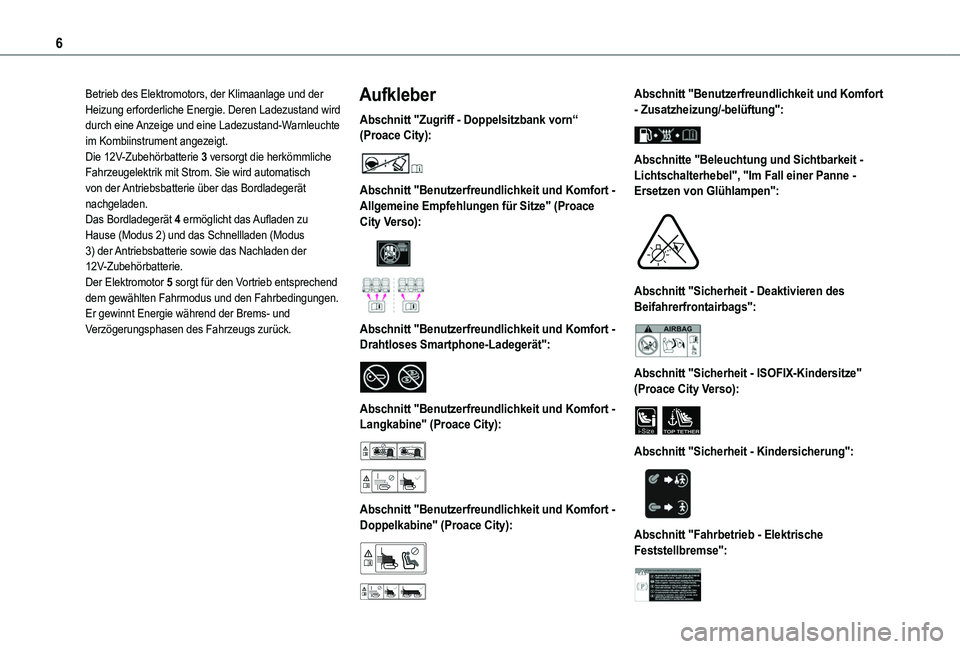

6
Betrieb des Elektromotors, der Klimaanlage und der Heizung erforderliche Energie. Deren Ladezustand wird durch eine Anzeige und eine Ladezustand-Warnleuchte im Kombiinstrument angezeigt.Die 12V-Zubehörbatterie 3 versorgt die herkömmliche Fahrzeugelektrik mit Strom. Sie wird automatisch von der Antriebsbatterie über das Bordladegerät nachgeladen.Das Bordladegerät 4 ermöglicht das Aufladen zu Hause (Modus 2) und das Schnellladen (Modus 3) der Antriebsbatterie sowie das Nachladen der 12V-Zubehörbatterie.Der Elektromotor 5 sorgt für den Vortrieb entsprechend dem gewählten Fahrmodus und den Fahrbedingungen. Er gewinnt Energie während der Brems- und Verzögerungsphasen des Fahrzeugs zurück.
Aufkleber
Abschnitt "Zugriff - Doppelsitzbank vorn“ (Proace City):

Abschnitt "Benutzerfreundlichkeit und Komfort - Allgemeine Empfehlungen für Sitze" (Proace City Verso):


Abschnitt "Benutzerfreundlichkeit und Komfort - Drahtloses Smartphone-Ladegerät":

Abschnitt "Benutzerfreundlichkeit und Komfort - Langkabine" (Proace City):


Abschnitt "Benutzerfreundlichkeit und Komfort - Doppelkabine" (Proace City):


Abschnitt "Benutzerfreundlichkeit und Komfort - Zusatzheizung/-belüftung":

Abschnitte "Beleuchtung und Sichtbarkeit - Lichtschalterhebel", "Im Fall einer Panne - Ersetzen von Glühlampen":

Abschnitt "Sicherheit - Deaktivieren des Beifahrerfrontairbags":

Abschnitt "Sicherheit - ISOFIX-Kindersitze" (Proace City Verso):
i-SizeTOP TETHER
Abschnitt "Sicherheit - Kindersicherung":

Abschnitt "Fahrbetrieb - Elektrische Feststellbremse":

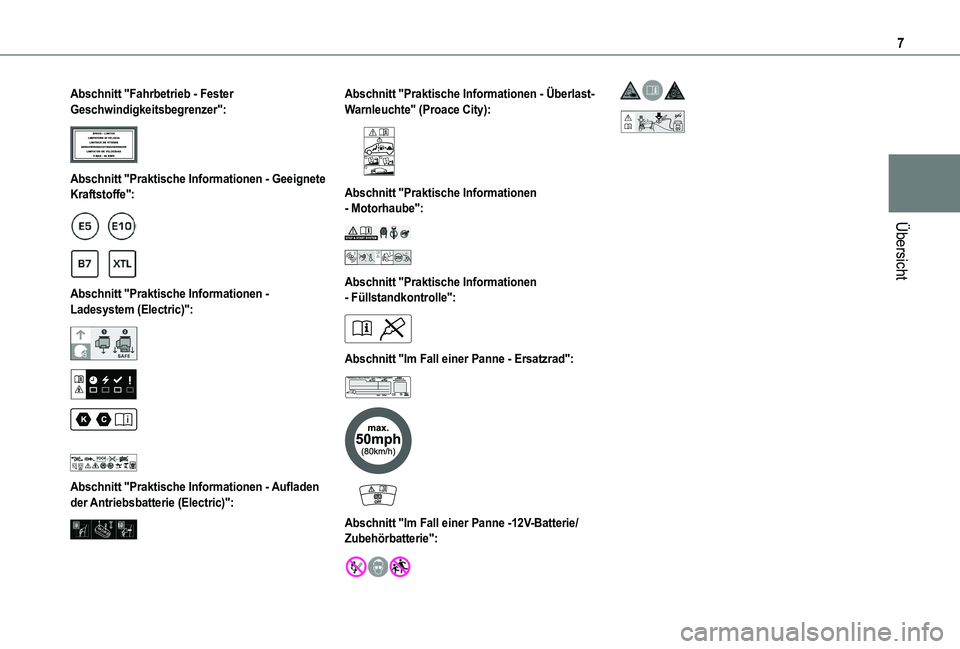

7
Übersicht
Abschnitt "Fahrbetrieb - Fester Geschwindigkeitsbegrenzer":

Abschnitt "Praktische Informationen - Geeignete Kraftstoffe":


Abschnitt "Praktische Informationen - Ladesystem (Electric)":




Abschnitt "Praktische Informationen - Aufladen der Antriebsbatterie (Electric)":

Abschnitt "Praktische Informationen - Überlast-Warnleuchte" (Proace City):

Abschnitt "Praktische Informationen - Motorhaube":

Abschnitt "Praktische Informationen - Füllstandkontrolle":

Abschnitt "Im Fall einer Panne - Ersatzrad":



Abschnitt "Im Fall einer Panne -12V-Batterie/Zubehörbatterie":

24V12V

8

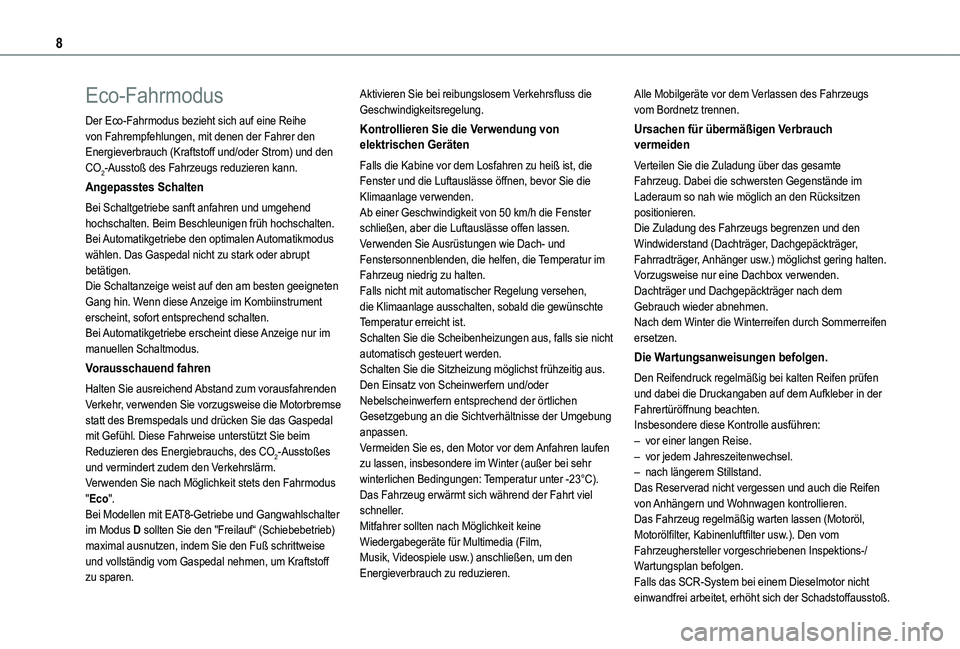

Eco-Fahrmodus
Der Eco-Fahrmodus bezieht sich auf eine Reihe von Fahrempfehlungen, mit denen der Fahrer den Energieverbrauch (Kraftstoff und/oder Strom) und den CO2-Ausstoß des Fahrzeugs reduzieren kann.
Angepasstes Schalten
Bei Schaltgetriebe sanft anfahren und umgehend hochschalten. Beim Beschleunigen früh hochschalten.Bei Automatikgetriebe den optimalen Automatikmodus wählen. Das Gaspedal nicht zu stark oder abrupt betätigen.Die Schaltanzeige weist auf den am besten geeigneten Gang hin. Wenn diese Anzeige im Kombiinstrument erscheint, sofort entsprechend schalten.Bei Automatikgetriebe erscheint diese Anzeige nur im manuellen Schaltmodus.
Vorausschauend fahren
Halten Sie ausreichend Abstand zum vorausfahrenden Verkehr, verwenden Sie vorzugsweise die Motorbremse statt des Bremspedals und drücken Sie das Gaspedal mit Gefühl. Diese Fahrweise unterstützt Sie beim
Reduzieren des Energiebrauchs, des CO2-Ausstoßes und vermindert zudem den Verkehrslärm.Verwenden Sie nach Möglichkeit stets den Fahrmodus "Eco".Bei Modellen mit EAT8-Getriebe und Gangwahlschalter im Modus D sollten Sie den "Freilauf“ (Schiebebetrieb) maximal ausnutzen, indem Sie den Fuß schrittweise und vollständig vom Gaspedal nehmen, um Kraftstoff zu sparen.
Aktivieren Sie bei reibungslosem Verkehrsfluss die Geschwindigkeitsregelung.
Kontrollieren Sie die Verwendung von elektrischen Geräten
Falls die Kabine vor dem Losfahren zu heiß ist, die Fenster und die Luftauslässe öffnen, bevor Sie die Klimaanlage verwenden.Ab einer Geschwindigkeit von 50 km/h die Fenster schließen, aber die Luftauslässe offen lassen.Verwenden Sie Ausrüstungen wie Dach- und Fenstersonnenblenden, die helfen, die Temperatur im Fahrzeug niedrig zu halten.Falls nicht mit automatischer Regelung versehen, die Klimaanlage ausschalten, sobald die gewünschte Temperatur erreicht ist.Schalten Sie die Scheibenheizungen aus, falls sie nicht automatisch gesteuert werden.Schalten Sie die Sitzheizung möglichst frühzeitig aus.Den Einsatz von Scheinwerfern und/oder Nebelscheinwerfern entsprechend der örtlichen Gesetzgebung an die Sichtverhältnisse der Umgebung anpassen.
Vermeiden Sie es, den Motor vor dem Anfahren laufen zu lassen, insbesondere im Winter (außer bei sehr winterlichen Bedingungen: Temperatur unter -23°C). Das Fahrzeug erwärmt sich während der Fahrt viel schneller.Mitfahrer sollten nach Möglichkeit keine Wiedergabegeräte für Multimedia (Film, Musik, Videospiele usw.) anschließen, um den Energieverbrauch zu reduzieren.
Alle Mobilgeräte vor dem Verlassen des Fahrzeugs vom Bordnetz trennen.
Ursachen für übermäßigen Verbrauch vermeiden
Verteilen Sie die Zuladung über das gesamte Fahrzeug. Dabei die schwersten Gegenstände im Laderaum so nah wie möglich an den Rücksitzen positionieren.Die Zuladung des Fahrzeugs begrenzen und den Windwiderstand (Dachträger, Dachgepäckträger, Fahrradträger, Anhänger usw.) möglichst gering halten. Vorzugsweise nur eine Dachbox verwenden.Dachträger und Dachgepäckträger nach dem Gebrauch wieder abnehmen.Nach dem Winter die Winterreifen durch Sommerreifen ersetzen.
Die Wartungsanweisungen befolgen.
Den Reifendruck regelmäßig bei kalten Reifen prüfen und dabei die Druckangaben auf dem Aufkleber in der Fahrertüröffnung beachten.Insbesondere diese Kontrolle ausführen:– vor einer langen Reise.
– vor jedem Jahreszeitenwechsel.– nach längerem Stillstand.Das Reserverad nicht vergessen und auch die Reifen von Anhängern und Wohnwagen kontrollieren.Das Fahrzeug regelmäßig warten lassen (Motoröl, Motorölfilter, Kabinenluftfilter usw.). Den vom Fahrzeughersteller vorgeschriebenen Inspektions-/Wartungsplan befolgen.Falls das SCR-System bei einem Dieselmotor nicht
einwandfrei arbeitet, erhöht sich der Schadstoffausstoß.

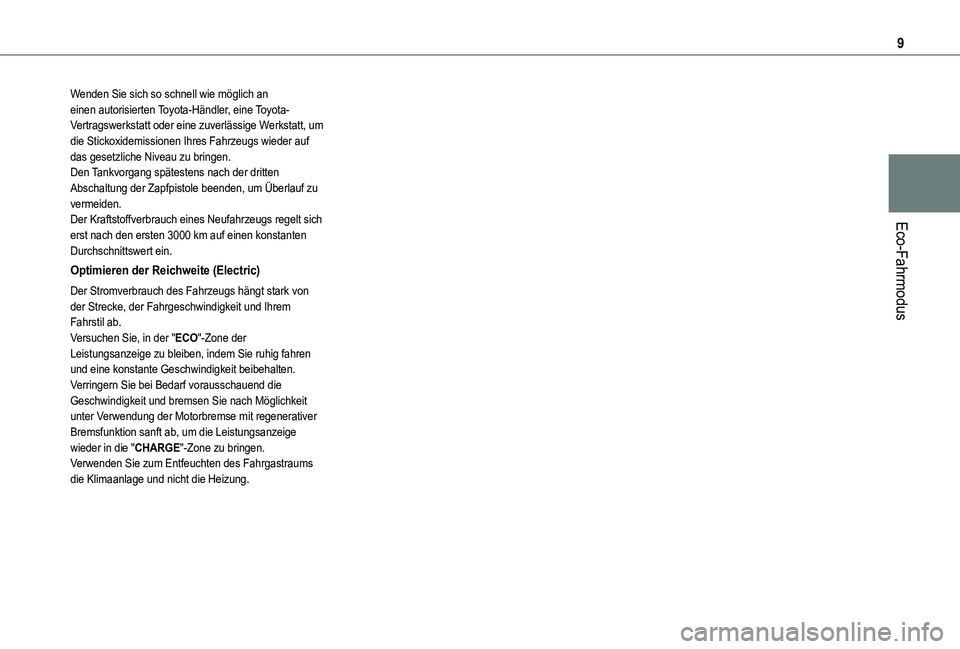

9
Eco-Fahrmodus
Wenden Sie sich so schnell wie möglich an einen autorisierten Toyota-Händler, eine Toyota-Vertragswerkstatt oder eine zuverlässige Werkstatt, um die Stickoxidemissionen Ihres Fahrzeugs wieder auf das gesetzliche Niveau zu bringen.Den Tankvorgang spätestens nach der dritten Abschaltung der Zapfpistole beenden, um Überlauf zu vermeiden.Der Kraftstoffverbrauch eines Neufahrzeugs regelt sich erst nach den ersten 3000 km auf einen konstanten Durchschnittswert ein.
Optimieren der Reichweite (Electric)
Der Stromverbrauch des Fahrzeugs hängt stark von der Strecke, der Fahrgeschwindigkeit und Ihrem Fahrstil ab.Versuchen Sie, in der "ECO"-Zone der Leistungsanzeige zu bleiben, indem Sie ruhig fahren und eine konstante Geschwindigkeit beibehalten.Verringern Sie bei Bedarf vorausschauend die Geschwindigkeit und bremsen Sie nach Möglichkeit unter Verwendung der Motorbremse mit regenerativer Bremsfunktion sanft ab, um die Leistungsanzeige
wieder in die "CHARGE"-Zone zu bringen.Verwenden Sie zum Entfeuchten des Fahrgastraums die Klimaanlage und nicht die Heizung.

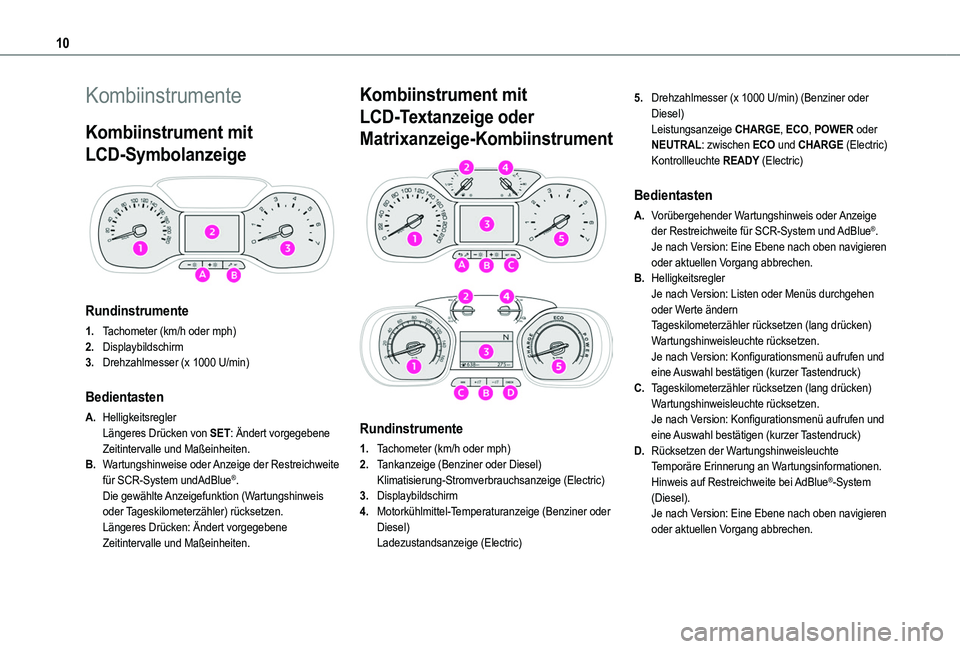

10
Kombiinstrumente
Kombiinstrument mit
LCD-Symbolanzeige

Rundinstrumente
1.Tachometer (km/h oder mph)
2.Displaybildschirm
3.Drehzahlmesser (x 1000 U/min)
Bedientasten
A.HelligkeitsreglerLängeres Drücken von SET: Ändert vorgegebene Zeitintervalle und Maßeinheiten.
B.Wartungshinweise oder Anzeige der Restreichweite für SCR-System undAdBlue®.Die gewählte Anzeigefunktion (Wartungshinweis oder Tageskilometerzähler) rücksetzen.Längeres Drücken: Ändert vorgegebene Zeitintervalle und Maßeinheiten.
Kombiinstrument mit
LCD-Textanzeige oder
Matrixanzeige-Kombiinstrument


Rundinstrumente
1.Tachometer (km/h oder mph)
2.Tankanzeige (Benziner oder Diesel)Klimatisierung-Stromverbrauchsanzeige (Electric)
3.Displaybildschirm
4.Motorkühlmittel-Temperaturanzeige (Benziner oder Diesel)Ladezustandsanzeige (Electric)
5.Drehzahlmesser (x 1000 U/min) (Benziner oder Diesel)Leistungsanzeige CHARGE, ECO, POWER oder NEUTRAL: zwischen ECO und CHARGE (Electric)Kontrollleuchte READY (Electric)
Bedientasten
A.Vorübergehender Wartungshinweis oder Anzeige der Restreichweite für SCR-System und AdBlue®.
Je nach Version: Eine Ebene nach oben navigieren oder aktuellen Vorgang abbrechen.
B.HelligkeitsreglerJe nach Version: Listen oder Menüs durchgehen oder Werte ändernTageskilometerzähler rücksetzen (lang drücken)Wartungshinweisleuchte rücksetzen.Je nach Version: Konfigurationsmenü aufrufen und eine Auswahl bestätigen (kurzer Tastendruck)
C.Tageskilometerzähler rücksetzen (lang drücken)Wartungshinweisleuchte rücksetzen.Je nach Version: Konfigurationsmenü aufrufen und eine Auswahl bestätigen (kurzer Tastendruck)
D.Rücksetzen der WartungshinweisleuchteTemporäre Erinnerung an Wartungsinformationen.Hinweis auf Restreichweite bei AdBlue®-System (Diesel).Je nach Version: Eine Ebene nach oben navigieren oder aktuellen Vorgang abbrechen.
