TOYOTA PROACE CITY 2022 Bruksanvisningar (in Swedish)

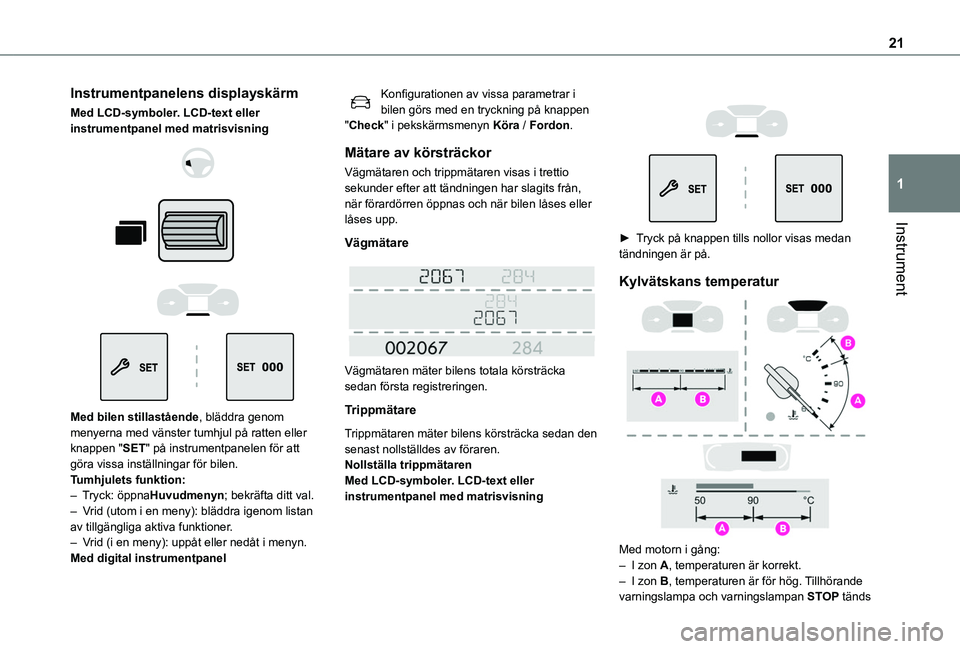

21
Instrument
1
Instrumentpanelens displayskärm
Med LCD-symboler. LCD-text eller instrumentpanel med matrisvisning




Med bilen stillastående, bläddra genom menyerna med vänster tumhjul på ratten eller knappen "SET" på instrumentpanelen för att göra vissa inställningar för bilen.
Tumhjulets funktion:– Tryck: öppnaHuvudmenyn; bekräfta ditt val.– Vrid (utom i en meny): bläddra igenom listan av tillgängliga aktiva funktioner.– Vrid (i en meny): uppåt eller nedåt i menyn.Med digital instrumentpanel
Konfigurationen av vissa parametrar i bilen görs med en tryckning på knappen "Check" i pekskärmsmenyn Köra / Fordon.
Mätare av körsträckor
Vägmätaren och trippmätaren visas i trettio sekunder efter att tändningen har slagits från, när förardörren öppnas och när bilen låses eller låses upp.
Vägmätare


Vägmätaren mäter bilens totala körsträcka sedan första registreringen.
Trippmätare
Trippmätaren mäter bilens körsträcka sedan den
senast nollställdes av föraren.Nollställa trippmätarenMed LCD-symboler. LCD-text eller instrumentpanel med matrisvisning



► Tryck på knappen tills nollor visas medan
tändningen är på.
Kylvätskans temperatur

Med motorn i gång:– I zon A, temperaturen är korrekt.– I zon B, temperaturen är för hög. Tillhörande varningslampa och varningslampan STOP tänds

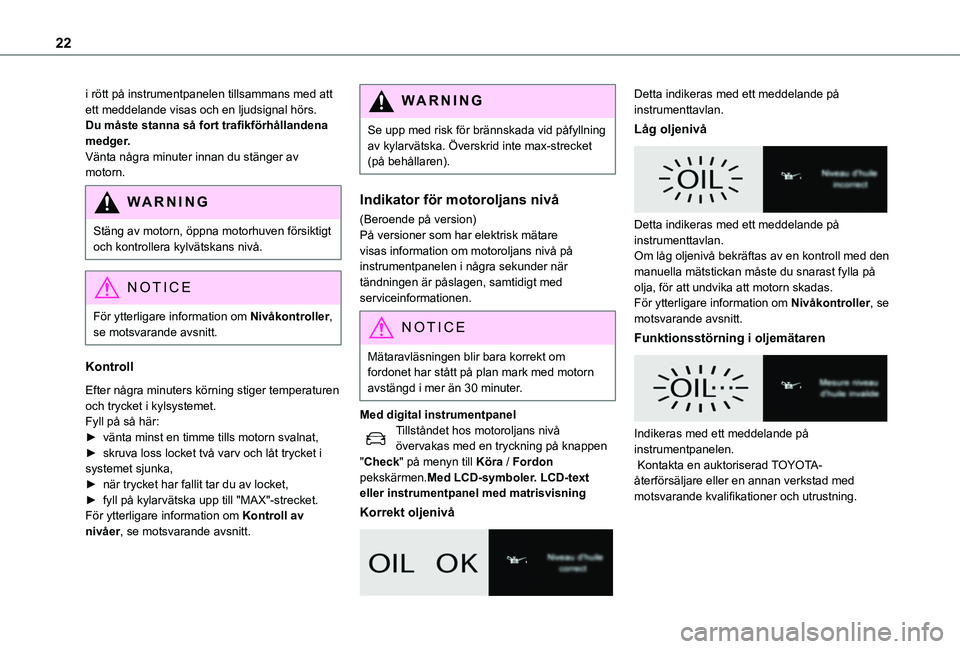

22
i rött på instrumentpanelen tillsammans med att ett meddelande visas och en ljudsignal hörs.Du måste stanna så fort trafikförhållandena medger.Vänta några minuter innan du stänger av motorn.
WARNI NG
Stäng av motorn, öppna motorhuven försiktigt
och kontrollera kylvätskans nivå.
NOTIC E
För ytterligare information om Nivåkontroller, se motsvarande avsnitt.
Kontroll
Efter några minuters körning stiger temperaturen och trycket i kylsystemet.Fyll på så här:► vänta minst en timme tills motorn svalnat,► skruva loss locket två varv och låt trycket i systemet sjunka,► när trycket har fallit tar du av locket,► fyll på kylarvätska upp till "MAX"-strecket.För ytterligare information om Kontroll av nivåer, se motsvarande avsnitt.
WARNI NG
Se upp med risk för brännskada vid påfyllning av kylarvätska. Överskrid inte max-strecket (på behållaren).
Indikator för motoroljans nivå
(Beroende på version)På versioner som har elektrisk mätare visas information om motoroljans nivå på instrumentpanelen i några sekunder när tändningen är påslagen, samtidigt med serviceinformationen.
NOTIC E
Mätaravläsningen blir bara korrekt om fordonet har stått på plan mark med motorn avstängd i mer än 30 minuter.
Med digital instrumentpanelTillståndet hos motoroljans nivå övervakas med en tryckning på knappen "Check" på menyn till Köra / Fordon pekskärmen.Med LCD-symboler. LCD-text eller instrumentpanel med matrisvisning
Korrekt oljenivå

Detta indikeras med ett meddelande på instrumenttavlan.
Låg oljenivå

Detta indikeras med ett meddelande på instrumenttavlan.Om låg oljenivå bekräftas av en kontroll med den manuella mätstickan måste du snarast fylla på olja, för att undvika att motorn skadas.För ytterligare information om Nivåkontroller, se motsvarande avsnitt.
Funktionsstörning i oljemätaren

Indikeras med ett meddelande på
instrumentpanelen. Kontakta en auktoriserad TOYOTA-återförsäljare eller en annan verkstad med motsvarande kvalifikationer och utrustning.

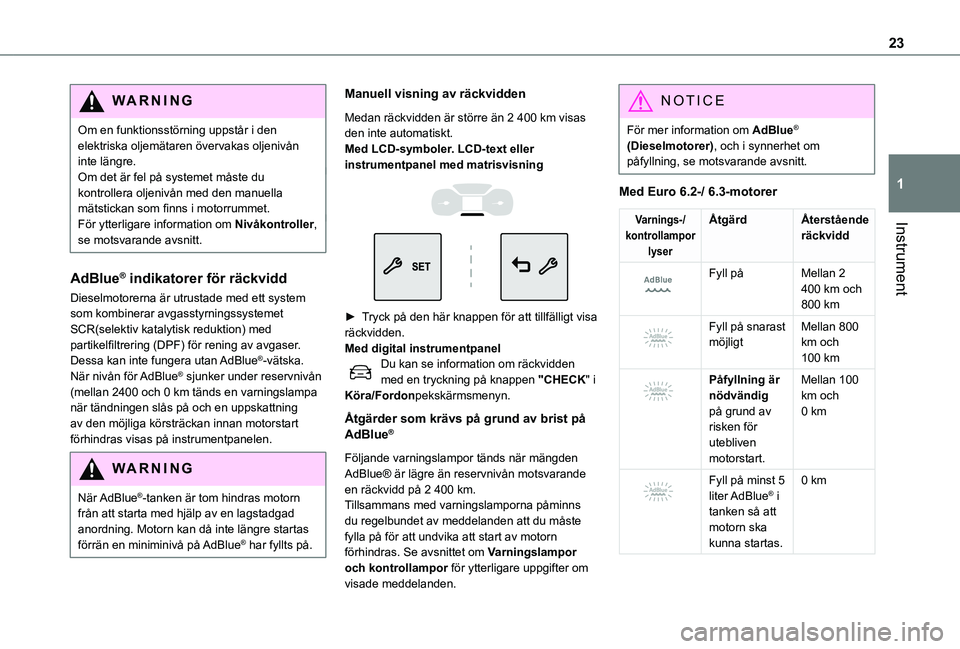

23
Instrument
1
WARNI NG
Om en funktionsstörning uppstår i den elektriska oljemätaren övervakas oljenivån inte längre.Om det är fel på systemet måste du kontrollera oljenivån med den manuella mätstickan som finns i motorrummet.För ytterligare information om Nivåkontroller, se motsvarande avsnitt.
AdBlue® indikatorer för räckvidd
Dieselmotorerna är utrustade med ett system som kombinerar avgasstyrningssystemet SCR(selektiv katalytisk reduktion) med partikelfiltrering (DPF) för rening av avgaser. Dessa kan inte fungera utan AdBlue®-vätska.När nivån för AdBlue® sjunker under reservnivån (mellan 2400 och 0 km tänds en varningslampa när tändningen slås på och en uppskattning av den möjliga körsträckan innan motorstart förhindras visas på instrumentpanelen.
WARNI NG
När AdBlue®-tanken är tom hindras motorn från att starta med hjälp av en lagstadgad anordning. Motorn kan då inte längre startas förrän en miniminivå på AdBlue® har fyllts på.
Manuell visning av räckvidden
Medan räckvidden är större än 2 400 km visas den inte automatiskt.Med LCD-symboler. LCD-text eller instrumentpanel med matrisvisning


► Tryck på den här knappen för att tillfälligt visa räckvidden. Med digital instrumentpanelDu kan se information om räckvidden med en tryckning på knappen "CHECK" i Köra/Fordonpekskärmsmenyn.
Åtgärder som krävs på grund av brist på AdBlue®
Följande varningslampor tänds när mängden AdBlue® är lägre än reservnivån motsvarande en räckvidd på 2 400 km.Tillsammans med varningslamporna påminns du regelbundet av meddelanden att du måste fylla på för att undvika att start av motorn förhindras. Se avsnittet om Varningslampor och kontrollampor för ytterligare uppgifter om visade meddelanden.
NOTIC E
För mer information om AdBlue® (Dieselmotorer), och i synnerhet om påfyllning, se motsvarande avsnitt.
Med Euro 6.2-/ 6.3-motorer
Varnings-/kontrollampor
lyser
ÅtgärdÅterstående räckvidd


Fyll påMellan 2 400 km och 800 km

Fyll på snarast möjligtMellan 800 km och 100 km

Påfyllning är nödvändig på grund av risken för utebliven motorstart.
Mellan 100 km och 0 km


Fyll på minst 5 liter AdBlue® i tanken så att motorn ska kunna startas.
0 km

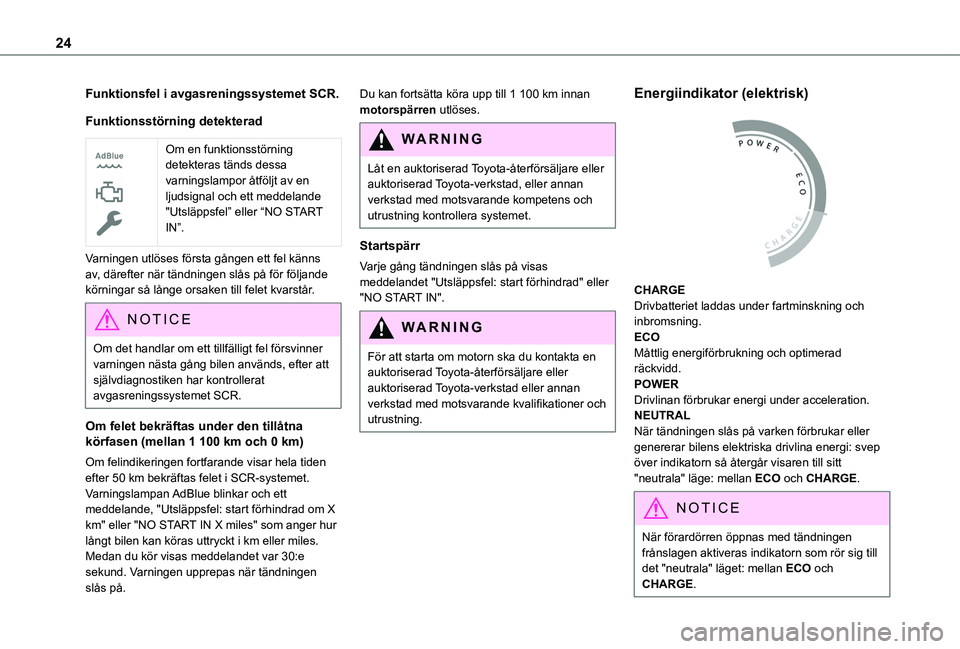

24
Funktionsfel i avgasreningssystemet SCR.
Funktionsstörning detekterad


Om en funktionsstörning detekteras tänds dessa varningslampor åtföljt av en ljudsignal och ett meddelande "Utsläppsfel” eller “NO START IN”.
Varningen utlöses första gången ett fel känns av, därefter när tändningen slås på för följande körningar så långe orsaken till felet kvarstår.
NOTIC E
Om det handlar om ett tillfälligt fel försvinner varningen nästa gång bilen används, efter att självdiagnostiken har kontrollerat avgasreningssystemet SCR.
Om felet bekräftas under den tillåtna körfasen (mellan 1 100 km och 0 km)
Om felindikeringen fortfarande visar hela tiden efter 50 km bekräftas felet i SCR-systemet.Varningslampan AdBlue blinkar och ett meddelande, "Utsläppsfel: start förhindrad om X km" eller "NO START IN X miles" som anger hur långt bilen kan köras uttryckt i km eller miles.Medan du kör visas meddelandet var 30:e sekund. Varningen upprepas när tändningen slås på.
Du kan fortsätta köra upp till 1 100 km innan motorspärren utlöses.
WARNI NG
Låt en auktoriserad Toyota-återförsäljare eller auktoriserad Toyota-verkstad, eller annan verkstad med motsvarande kompetens och utrustning kontrollera systemet.
Startspärr
Varje gång tändningen slås på visas meddelandet "Utsläppsfel: start förhindrad" eller "NO START IN".
WARNI NG
För att starta om motorn ska du kontakta en auktoriserad Toyota-återförsäljare eller auktoriserad Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och utrustning.
Energiindikator (elektrisk)

CHARGEDrivbatteriet laddas under fartminskning och inbromsning.ECOMåttlig energiförbrukning och optimerad räckvidd.POWERDrivlinan förbrukar energi under acceleration.NEUTRALNär tändningen slås på varken förbrukar eller
genererar bilens elektriska drivlina energi: svep över indikatorn så återgår visaren till sitt "neutrala" läge: mellan ECO och CHARGE.
NOTIC E
När förardörren öppnas med tändningen
frånslagen aktiveras indikatorn som rör sig till det "neutrala" läget: mellan ECO och CHARGE.

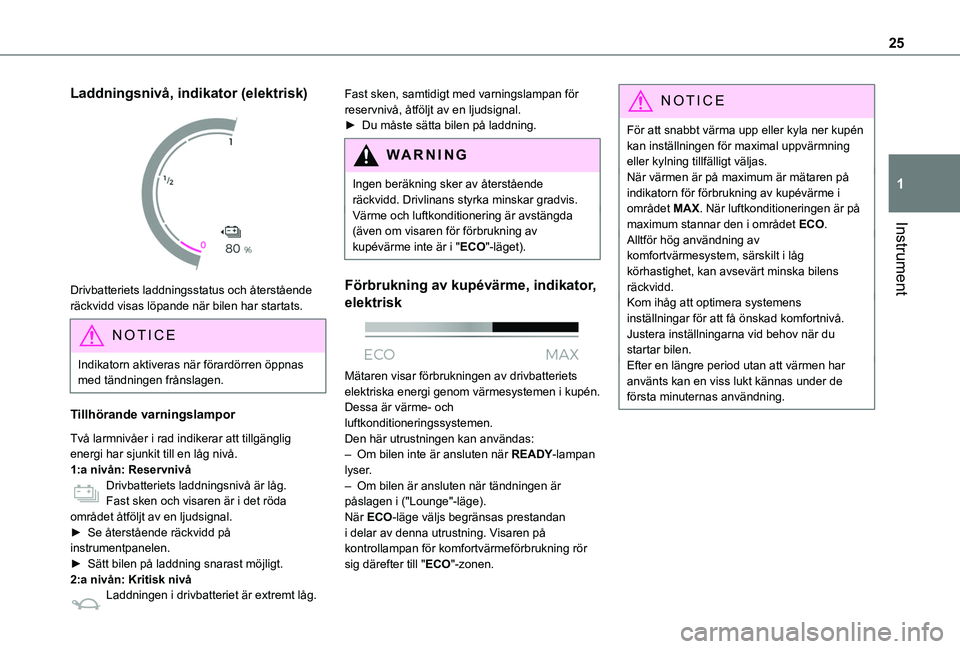

25
Instrument
1
Laddningsnivå, indikator (elektrisk)

Drivbatteriets laddningsstatus och återstående räckvidd visas löpande när bilen har startats.
NOTIC E
Indikatorn aktiveras när förardörren öppnas med tändningen frånslagen.
Tillhörande varningslampor
Två larmnivåer i rad indikerar att tillgänglig energi har sjunkit till en låg nivå.1:a nivån: ReservnivåDrivbatteriets laddningsnivå är låg.Fast sken och visaren är i det röda området åtföljt av en ljudsignal.► Se återstående räckvidd på
instrumentpanelen.► Sätt bilen på laddning snarast möjligt.2:a nivån: Kritisk nivåLaddningen i drivbatteriet är extremt låg.
Fast sken, samtidigt med varningslampan för reservnivå, åtföljt av en ljudsignal.► Du måste sätta bilen på laddning.
WARNI NG
Ingen beräkning sker av återstående räckvidd. Drivlinans styrka minskar gradvis.Värme och luftkonditionering är avstängda (även om visaren för förbrukning av
kupévärme inte är i "ECO"-läget).
Förbrukning av kupévärme, indikator,
elektrisk

Mätaren visar förbrukningen av drivbatteriets elektriska energi genom värmesystemen i kupén.Dessa är värme- och luftkonditioneringssystemen.Den här utrustningen kan användas:– Om bilen inte är ansluten när READY-lampan lyser.– Om bilen är ansluten när tändningen är påslagen i ("Lounge"-läge).När ECO-läge väljs begränsas prestandan i delar av denna utrustning. Visaren på
kontrollampan för komfortvärmeförbrukning rör sig därefter till "ECO"-zonen.
NOTIC E
För att snabbt värma upp eller kyla ner kupén kan inställningen för maximal uppvärmning eller kylning tillfälligt väljas.När värmen är på maximum är mätaren på indikatorn för förbrukning av kupévärme i området MAX. När luftkonditioneringen är på maximum stannar den i området ECO.Alltför hög användning av komfortvärmesystem, särskilt i låg körhastighet, kan avsevärt minska bilens räckvidd.Kom ihåg att optimera systemens inställningar för att få önskad komfortnivå. Justera inställningarna vid behov när du startar bilen.Efter en längre period utan att värmen har använts kan en viss lukt kännas under de första minuternas användning.

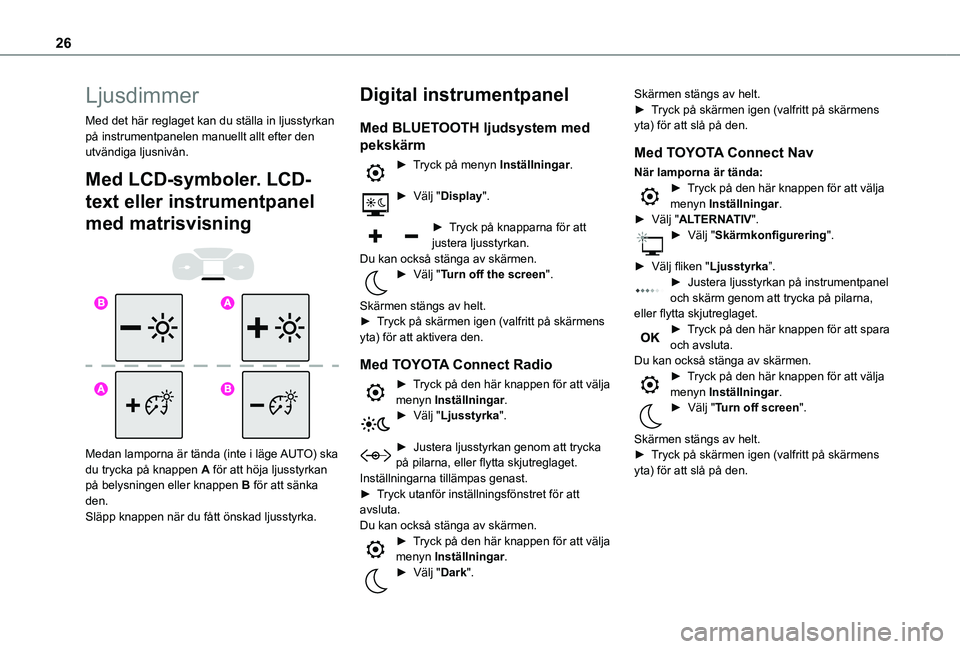

26
Ljusdimmer
Med det här reglaget kan du ställa in ljusstyrkan på instrumentpanelen manuellt allt efter den utvändiga ljusnivån.
Med LCD-symboler. LCD-
text eller instrumentpanel
med matrisvisning


Medan lamporna är tända (inte i läge AUTO) ska du trycka på knappen A för att höja ljusstyrkan på belysningen eller knappen B för att sänka den.Släpp knappen när du fått önskad ljusstyrka.
Digital instrumentpanel
Med BLUETOOTH ljudsystem med
pekskärm
► Tryck på menyn Inställningar.
► Välj "Display".
► Tryck på knapparna för att justera ljusstyrkan.Du kan också stänga av skärmen.► Välj "Turn off the screen".
Skärmen stängs av helt.► Tryck på skärmen igen (valfritt på skärmens yta) för att aktivera den.
Med TOYOTA Connect Radio
► Tryck på den här knappen för att välja menyn Inställningar.► Välj "Ljusstyrka".
► Justera ljusstyrkan genom att trycka på pilarna, eller flytta skjutreglaget.Inställningarna tillämpas genast.► Tryck utanför inställningsfönstret för att avsluta.Du kan också stänga av skärmen.► Tryck på den här knappen för att välja menyn Inställningar.► Välj "Dark".
Skärmen stängs av helt.► Tryck på skärmen igen (valfritt på skärmens yta) för att slå på den.
Med TOYOTA Connect Nav
När lamporna är tända:► Tryck på den här knappen för att välja menyn Inställningar.► Välj "ALTERNATIV".► Välj "Skärmkonfigurering".
► Välj fliken "Ljusstyrka”.► Justera ljusstyrkan på instrumentpanel och skärm genom att trycka på pilarna, eller flytta skjutreglaget.► Tryck på den här knappen för att spara och avsluta.Du kan också stänga av skärmen.► Tryck på den här knappen för att välja menyn Inställningar.► Välj "Turn off screen".
Skärmen stängs av helt.
► Tryck på skärmen igen (valfritt på skärmens yta) för att slå på den.

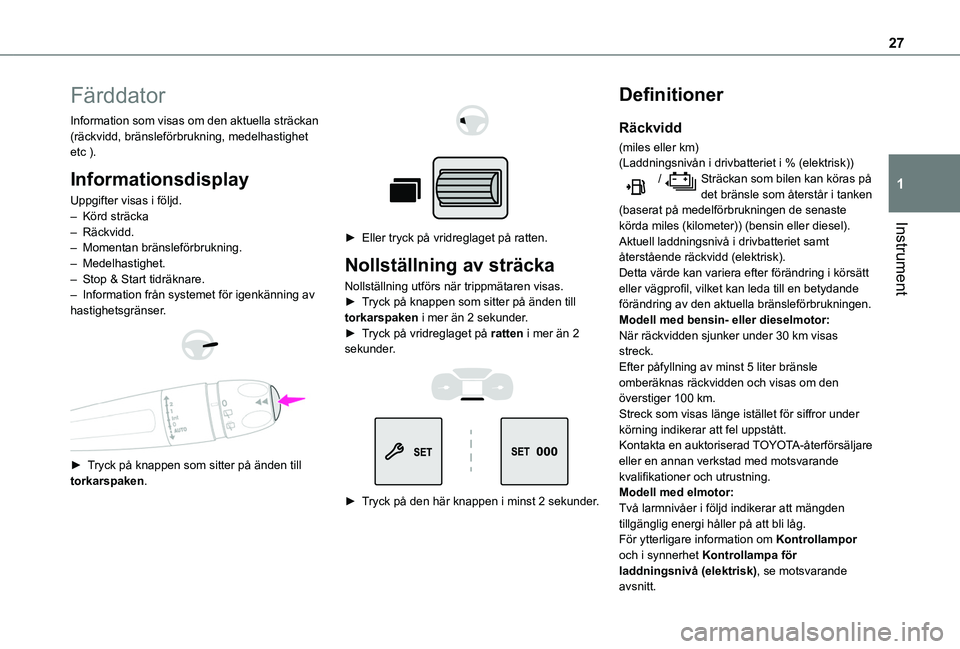

27
Instrument
1
Färddator
Information som visas om den aktuella sträckan (räckvidd, bränsleförbrukning, medelhastighet etc ).
Informationsdisplay
Uppgifter visas i följd.– Körd sträcka– Räckvidd.– Momentan bränsleförbrukning.– Medelhastighet.– Stop & Start tidräknare.– Information från systemet för igenkänning av hastighetsgränser.


► Tryck på knappen som sitter på änden till torkarspaken.



► Eller tryck på vridreglaget på ratten.
Nollställning av sträcka
Nollställning utförs när trippmätaren visas.► Tryck på knappen som sitter på änden till torkarspaken i mer än 2 sekunder.► Tryck på vridreglaget på ratten i mer än 2 sekunder.


► Tryck på den här knappen i minst 2 sekunder.
Definitioner
Räckvidd
(miles eller km)(Laddningsnivån i drivbatteriet i % (elektrisk)) / Sträckan som bilen kan köras på det bränsle som återstår i tanken (baserat på medelförbrukningen de senaste körda miles (kilometer)) (bensin eller diesel).Aktuell laddningsnivå i drivbatteriet samt återstående räckvidd (elektrisk).Detta värde kan variera efter förändring i körsätt eller vägprofil, vilket kan leda till en betydande förändring av den aktuella bränsleförbrukningen.Modell med bensin- eller dieselmotor:När räckvidden sjunker under 30 km visas streck.Efter påfyllning av minst 5 liter bränsle omberäknas räckvidden och visas om den överstiger 100 km.Streck som visas länge istället för siffror under körning indikerar att fel uppstått.
Kontakta en auktoriserad TOYOTA-återförsäljare eller en annan verkstad med motsvarande kvalifikationer och utrustning.Modell med elmotor:Två larmnivåer i följd indikerar att mängden tillgänglig energi håller på att bli låg.För ytterligare information om Kontrollampor och i synnerhet Kontrollampa för laddningsnivå (elektrisk), se motsvarande avsnitt.

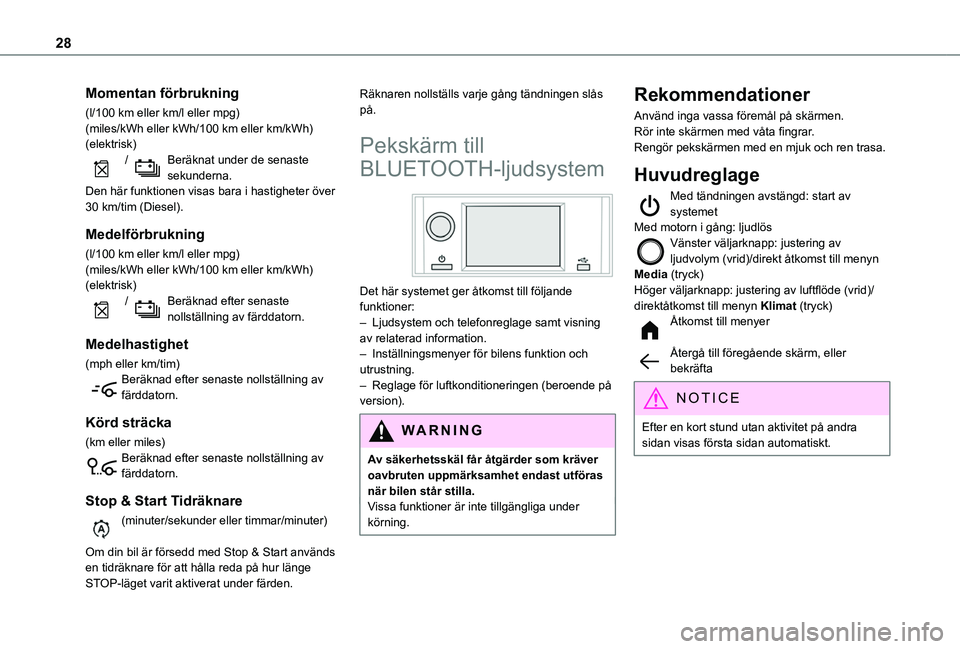

28
Momentan förbrukning
(l/100 km eller km/l eller mpg)(miles/kWh eller kWh/100 km eller km/kWh) (elektrisk) / Beräknat under de senaste sekunderna.Den här funktionen visas bara i hastigheter över 30 km/tim (Diesel).
Medelförbrukning
(l/100 km eller km/l eller mpg)(miles/kWh eller kWh/100 km eller km/kWh) (elektrisk) / Beräknad efter senaste nollställning av färddatorn.
Medelhastighet
(mph eller km/tim)Beräknad efter senaste nollställning av färddatorn.
Körd sträcka
(km eller miles)
Beräknad efter senaste nollställning av färddatorn.
Stop & Start Tidräknare
(minuter/sekunder eller timmar/minuter)
Om din bil är försedd med Stop & Start används en tidräknare för att hålla reda på hur länge STOP-läget varit aktiverat under färden.
Räknaren nollställs varje gång tändningen slås på.
Pekskärm till
BLUETOOTH-ljudsystem

Det här systemet ger åtkomst till följande funktioner:– Ljudsystem och telefonreglage samt visning av relaterad information.– Inställningsmenyer för bilens funktion och utrustning.– Reglage för luftkonditioneringen (beroende på version).
WARNI NG
Av säkerhetsskäl får åtgärder som kräver oavbruten uppmärksamhet endast utföras när bilen står stilla.Vissa funktioner är inte tillgängliga under körning.
Rekommendationer
Använd inga vassa föremål på skärmen.Rör inte skärmen med våta fingrar.Rengör pekskärmen med en mjuk och ren trasa.
Huvudreglage
Med tändningen avstängd: start av systemetMed motorn i gång: ljudlösVänster väljarknapp: justering av ljudvolym (vrid)/direkt åtkomst till menyn Media (tryck)Höger väljarknapp: justering av luftflöde (vrid)/direktåtkomst till menyn Klimat (tryck)Åtkomst till menyer
Återgå till föregående skärm, eller bekräfta
NOTIC E
Efter en kort stund utan aktivitet på andra sidan visas första sidan automatiskt.

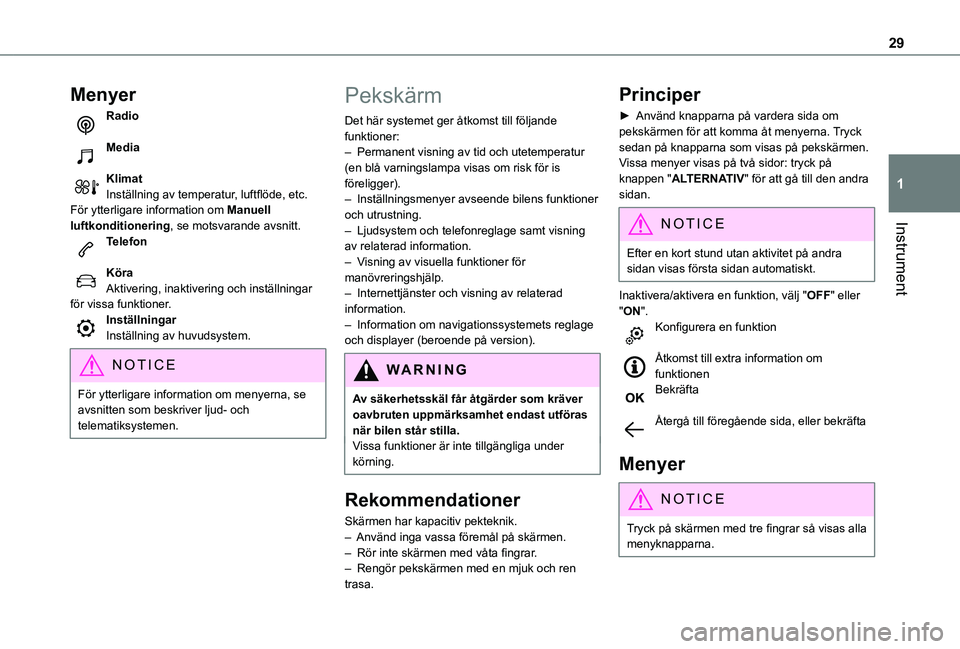

29
Instrument
1
Menyer
Radio
Media
KlimatInställning av temperatur, luftflöde, etc.För ytterligare information om Manuell luftkonditionering, se motsvarande avsnitt.Telefon
KöraAktivering, inaktivering och inställningar för vissa funktioner.InställningarInställning av huvudsystem.
NOTIC E
För ytterligare information om menyerna, se avsnitten som beskriver ljud- och telematiksystemen.
Pekskärm
Det här systemet ger åtkomst till följande funktioner:– Permanent visning av tid och utetemperatur (en blå varningslampa visas om risk för is föreligger).– Inställningsmenyer avseende bilens funktioner och utrustning.– Ljudsystem och telefonreglage samt visning av relaterad information.– Visning av visuella funktioner för manövreringshjälp.– Internettjänster och visning av relaterad information.– Information om navigationssystemets reglage och displayer (beroende på version).
WARNI NG
Av säkerhetsskäl får åtgärder som kräver oavbruten uppmärksamhet endast utföras när bilen står stilla.Vissa funktioner är inte tillgängliga under körning.
Rekommendationer
Skärmen har kapacitiv pekteknik.– Använd inga vassa föremål på skärmen.– Rör inte skärmen med våta fingrar.– Rengör pekskärmen med en mjuk och ren trasa.
Principer
► Använd knapparna på vardera sida om pekskärmen för att komma åt menyerna. Tryck sedan på knapparna som visas på pekskärmen.Vissa menyer visas på två sidor: tryck på knappen "ALTERNATIV" för att gå till den andra sidan.
NOTIC E
Efter en kort stund utan aktivitet på andra sidan visas första sidan automatiskt.
Inaktivera/aktivera en funktion, välj "OFF" eller "ON".Konfigurera en funktion
Åtkomst till extra information om funktionenBekräfta
Återgå till föregående sida, eller bekräfta
Menyer
NOTIC E
Tryck på skärmen med tre fingrar så visas alla menyknapparna.

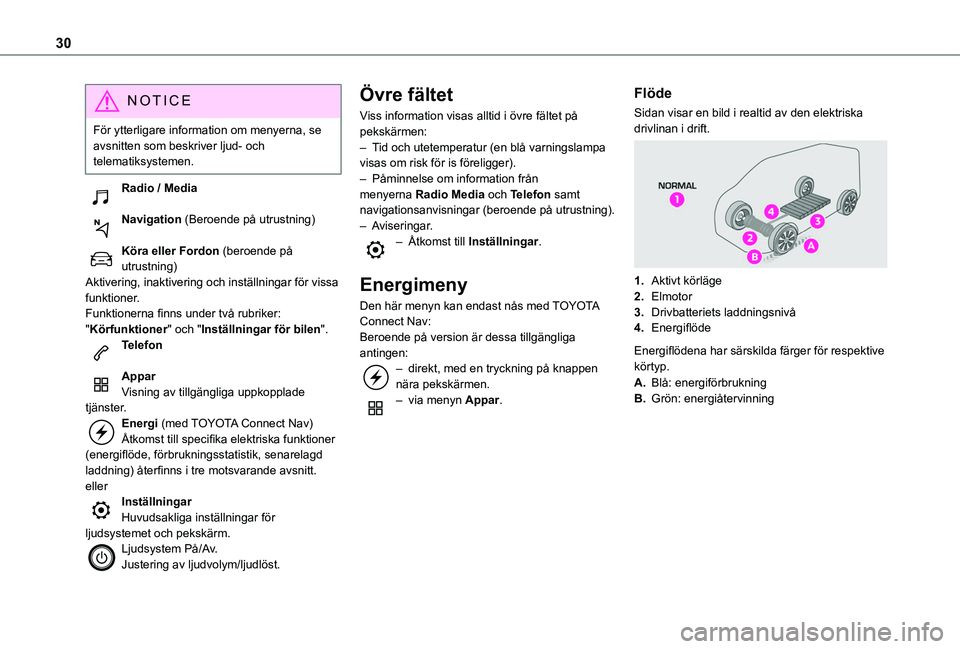

30
NOTIC E
För ytterligare information om menyerna, se avsnitten som beskriver ljud- och telematiksystemen.
Radio / Media
Navigation (Beroende på utrustning)
Köra eller Fordon (beroende på utrustning)Aktivering, inaktivering och inställningar för vissa funktioner.Funktionerna finns under två rubriker: "Körfunktioner" och "Inställningar för bilen".Telefon
ApparVisning av tillgängliga uppkopplade tjänster.Energi (med TOYOTA Connect Nav)Åtkomst till specifika elektriska funktioner
(energiflöde, förbrukningsstatistik, senarelagd laddning) återfinns i tre motsvarande avsnitt.ellerInställningarHuvudsakliga inställningar för ljudsystemet och pekskärm.Ljudsystem På/Av.Justering av ljudvolym/ljudlöst.
Övre fältet
Viss information visas alltid i övre fältet på pekskärmen:– Tid och utetemperatur (en blå varningslampa visas om risk för is föreligger).– Påminnelse om information från menyerna Radio Media och Telefon samt navigationsanvisningar (beroende på utrustning).– Aviseringar.– Åtkomst till Inställningar.
Energimeny
Den här menyn kan endast nås med TOYOTA Connect Nav:Beroende på version är dessa tillgängliga antingen:– direkt, med en tryckning på knappen nära pekskärmen.– via menyn Appar.
Flöde
Sidan visar en bild i realtid av den elektriska drivlinan i drift.

1.Aktivt körläge
2.Elmotor
3.Drivbatteriets laddningsnivå
4.Energiflöde
Energiflödena har särskilda färger för respektive körtyp.
A.Blå: energiförbrukning
B.Grön: energiåtervinning
