display TOYOTA PROACE CITY 2022 Instructieboekje (in Dutch)

2



 ■Overzicht
Overzicht 4Labels 6
 ■Milieuvriendelijk rijden
1Instrumenten
Instrumentenpanelen 10Waarschuwings- en controlelampjes 14Richtingaanwijzers 21Boordcomputer 28Touchscreen Bluetooth-audiosysteem 30Touchscreen 31Instellen van datum en tijd 33
2Toegang
Elektronische sleutel met afstandsbediening en ingebouwde sleutel 34Back-upprocedures 42Centrale vergrendeling/ontgrendeling 46Portieren/deuren 48Algemene aanbevelingen voor de schuifdeuren 49Dakklep achter 50Alarm 51Elektrisch bedienbare ruiten 53Naar buiten uitklapbare achterportierruiten 55
3Ergonomie en comfort
Algemene aanbevelingen voor de stoelen 56Voorstoelen 57Verstellen stuurwiel 60Spiegels 60Tweezitsbank voor 62Achterbank (tweede zitrij) 64Achterstoelen (tweede zitrij) 65
Achterstoelen (derde zitrij) 66Voorzieningen in het interieur 68Bagageafdekking met twee standen (uitneembaar) 75Bagageafdekking (7 zitplaatsen) 75Gevarendriehoek 77Extenso-cabine 79Dubbele cabine 80Verwarming en ventilatie 84Verwarming 86Handmatig bediende airconditioning 86Automatische airconditioning met gescheiden regeling 87Ontwasemen en ontdooien voorruit 89Voorruitverwarming 90Ontwasemen/ontdooien van de achterruit en/of buitenspiegels 91Verwarming en airconditioning achter 91Extra verwarming/ventilatie 91Voorgeprogrammeerde airco (elektrisch) 94
4Verlichting en zichtbaarheid
Lichtschakelaar 96Richtingaanwijzers 97Parkeerlicht 98Automatisch inschakelen van de verlichting 98Dagrijverlichting/positielicht 99Follow Me Home-verlichting en instapverlichting 99Automatische verlichtingssystemen - Algemene adviezen 100Automatic High Beam-systeem 100Hoogteverstelling koplampen 101Ruitenwisserschakelaar 102Vervangen van een ruitenwisserblad 104Automatische ruitenwissers 105
5Veiligheid
Algemene adviezen met betrekking tot de veiligheid 106Noodoproep of pechhulpoproep 107Alarmknipperlichten 109Claxon 109Voetgangerclaxon (elektrisch) 109Vehicle Stability Control (VSC) 11 0Toyota Traction Select 11 2Hill Assist Descent Control 11 3Veiligheidsgordels 11 5Airbags 11 9Kinderzitjes 123Uitschakelen van de voorpassagiersairbag 126ISOfix-kinderzitjes 132i-Size-kinderzitjes 136Handbediend kinderslot 137Elektrisch kinderslot 137
6Rijden
Rijadviezen 138Starten/uitzetten van de motor 141Handmatig bediende parkeerrem 146Elektrisch bedienbare parkeerrem 146Hill Start Assist 149Handgeschakelde transmissie met 5 versnellingen 150Handgeschakelde transmissie met 6 versnellingen 150Automatische transmissies 151Keuzeschakelaar (elektrisch) 158Rijmodi 159Schakeladviesindicator 160Stop & Start (benzine of diesel) 160Bandenspanningswaarschuwingssysteem 162Head-up display 164

5
Overzicht
6.SpraakbedieningInstellen volume
7.Bediening instellingen audiosysteem
Schakelaarpaneel zijkant

1.Handmatige hoogteverstelling koplampen
2.Stop & Start
3.Parkeersensoren
4.Extra verwarming/ventilatie (diesel)Controlelampje werking voorverwarming/-koeling (Electric)
5.Active Lane Departure Warning-systeem
6.Bandenspanningswaarschuwingssysteem
7.Elektrisch kinderslot
8.Voorruitverwarming
9.Head-up display
Bedieningsfuncties op het bestuurdersportier

1.Vergrendelen/ontgrendelen van de laadruimte
(Proace City)
2.Elektrisch kinderslot
Centraal schakelaarpaneel

1.Alarmknipperlichten
2.Vergrendelen/ontgrendelen van binnenuit
3.Hill Assist Descent Control
4.ECO-modus
5.Toyota Traction Select
6.Elektrisch bedienbare parkeerrem
7.Starten/uitzetten van de motor
8.DSC/ASR-systemen
Elektromotor

1.Laadstekkers
2.Tractiebatterij
3.12V-accu
4.Oplader in de auto
5.Elektromotor
6.Laadkabel
Dankzij de laadstekkers 1 kan er op 3 verschillende manieren worden opgeladen:– Opladen in Mode 2 via het elektriciteitsnet thuis m.b.v. een contactdoos en bijpassende laadkabel 6.
– Versneld opladen in Mode 3 m.b.v. een eenheid voor snelladen (Wallbox).

10
Instrumentenpanelen
Instrumentenpaneel met
LCD-pictogrammendisplay

Meters
1.Snelheidsmeter (km/h of mph)
2.Display
3.Toerenteller (x 1.000 omw/min)
Bedieningstoetsen
A.Dimmer verlichting.Lang indrukken van SET: wijzigen van de ingestelde tijden en eenheden.
B.Herinnering aan onderhoudsinformatie of de actieradius met het SCR-systeem en AdBlue®.Resetten van de geselecteerde functie (onderhoudsindicator en dagteller).Lang indrukken: wijzigen van de ingestelde tijden en eenheden.
Instrumentenpaneel met LCD-
tekst- of matrixdisplay


Meters
1.Snelheidsmeter (km/h of mph)
2.Brandstofmeter (benzine of diesel)Verbruiksmeter thermisch comfort (Electric)
3.Display
4.Koelvloeistoftemperatuurmeter (benzine of diesel)Laadniveaumeter (Electric)
5.Toerenteller (x 1.000 omw/min) (benzine of diesel)Vermogensmeter CHARGE, ECO, POWER of NEUTRAAL: tussen ECO en CHARGE (Electric)Controlelampje READY (Electric)
Bedieningstoetsen
A.Tijdelijke herinnering aan onderhoudsinformatie
of herinnering aan de actieradius met het SCR-systeem en AdBlue®.Afhankelijk van de uitvoering: terugkeren naar het bovenliggende niveau of annuleren van de actuele werking.
B.Dimmer verlichting.Afhankelijk van de uitvoering: bladeren door een menu of lijst of wijzigen van een waarde.Resetten van de dagteller (lang indrukken).Resetten van de onderhoudsindicator.Afhankelijk van de uitvoering: openen van het configuratiemenu en bevestigen van een keuze (kort indrukken).
C.Resetten van de dagteller (lang indrukken).Resetten van de onderhoudsindicator.Afhankelijk van de uitvoering: openen van het configuratiemenu en bevestigen van een keuze (kort indrukken).

11
Instrumenten
1

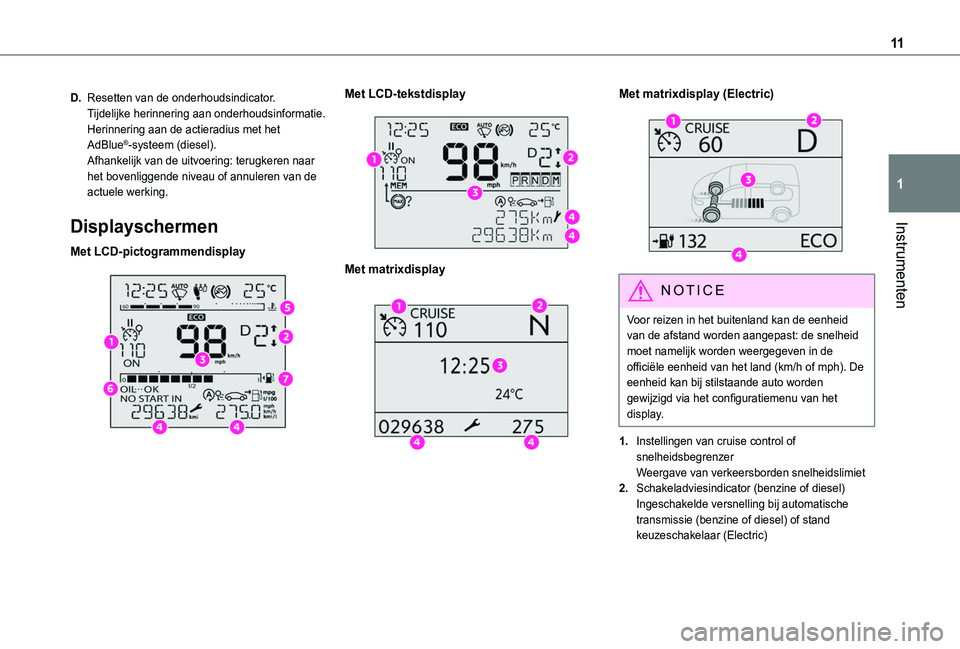

D.Resetten van de onderhoudsindicator.Tijdelijke herinnering aan onderhoudsinformatie.Herinnering aan de actieradius met het AdBlue®-systeem (diesel).Afhankelijk van de uitvoering: terugkeren naar het bovenliggende niveau of annuleren van de actuele werking.
Displayschermen
Met LCD-pictogrammendisplay

Met LCD-tekstdisplay

Met matrixdisplay

Met matrixdisplay (Electric)

NOTIC E
Voor reizen in het buitenland kan de eenheid van de afstand worden aangepast: de snelheid moet namelijk worden weergegeven in de officiële eenheid van het land (km/h of mph). De eenheid kan bij stilstaande auto worden gewijzigd via het configuratiemenu van het display.
1.Instellingen van cruise control of snelheidsbegrenzerWeergave van verkeersborden snelheidslimiet
2.Schakeladviesindicator (benzine of diesel)Ingeschakelde versnelling bij automatische transmissie (benzine of diesel) of stand keuzeschakelaar (Electric)

12

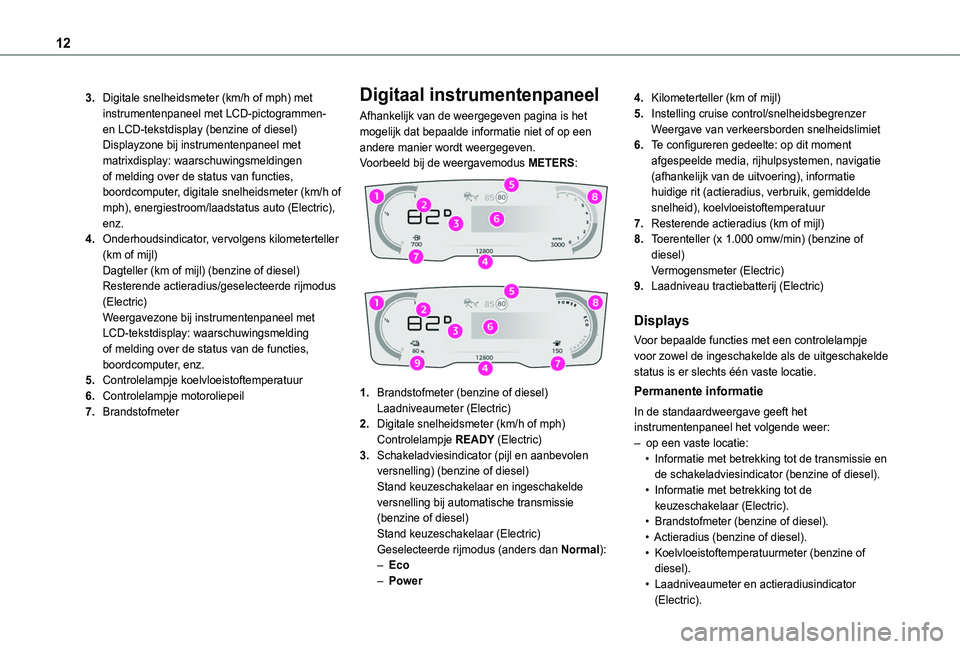

3.Digitale snelheidsmeter (km/h of mph) met instrumentenpaneel met LCD-pictogrammen- en LCD-tekstdisplay (benzine of diesel)Displayzone bij instrumentenpaneel met matrixdisplay: waarschuwingsmeldingen of melding over de status van functies, boordcomputer, digitale snelheidsmeter (km/h of mph), energiestroom/laadstatus auto (Electric), enz.
4.Onderhoudsindicator, vervolgens kilometerteller
(km of mijl)Dagteller (km of mijl) (benzine of diesel)Resterende actieradius/geselecteerde rijmodus (Electric)Weergavezone bij instrumentenpaneel met LCD-tekstdisplay: waarschuwingsmelding of melding over de status van de functies, boordcomputer, enz.
5.Controlelampje koelvloeistoftemperatuur
6.Controlelampje motoroliepeil
7.Brandstofmeter
Digitaal instrumentenpaneel
Afhankelijk van de weergegeven pagina is het mogelijk dat bepaalde informatie niet of op een andere manier wordt weergegeven.Voorbeeld bij de weergavemodus METERS:


1.Brandstofmeter (benzine of diesel)Laadniveaumeter (Electric)
2.Digitale snelheidsmeter (km/h of mph)Controlelampje READY (Electric)
3.Schakeladviesindicator (pijl en aanbevolen versnelling) (benzine of diesel)Stand keuzeschakelaar en ingeschakelde versnelling bij automatische transmissie (benzine of diesel)Stand keuzeschakelaar (Electric)Geselecteerde rijmodus (anders dan Normal):– Eco– Power
4.Kilometerteller (km of mijl)
5.Instelling cruise control/snelheidsbegrenzerWeergave van verkeersborden snelheidslimiet
6.Te configureren gedeelte: op dit moment afgespeelde media, rijhulpsystemen, navigatie (afhankelijk van de uitvoering), informatie huidige rit (actieradius, verbruik, gemiddelde snelheid), koelvloeistoftemperatuur
7.Resterende actieradius (km of mijl)
8.Toerenteller (x 1.000 omw/min) (benzine of diesel)Vermogensmeter (Electric)
9.Laadniveau tractiebatterij (Electric)
Displays
Voor bepaalde functies met een controlelampje voor zowel de ingeschakelde als de uitgeschakelde status is er slechts één vaste locatie.
Permanente informatie
In de standaardweergave geeft het instrumentenpaneel het volgende weer:– op een vaste locatie:• Informatie met betrekking tot de transmissie en de schakeladviesindicator (benzine of diesel).• Informatie met betrekking tot de keuzeschakelaar (Electric).• Brandstofmeter (benzine of diesel).• Actieradius (benzine of diesel).• Koelvloeistoftemperatuurmeter (benzine of diesel).• Laadniveaumeter en actieradiusindicator (Electric).

17
Instrumenten
1

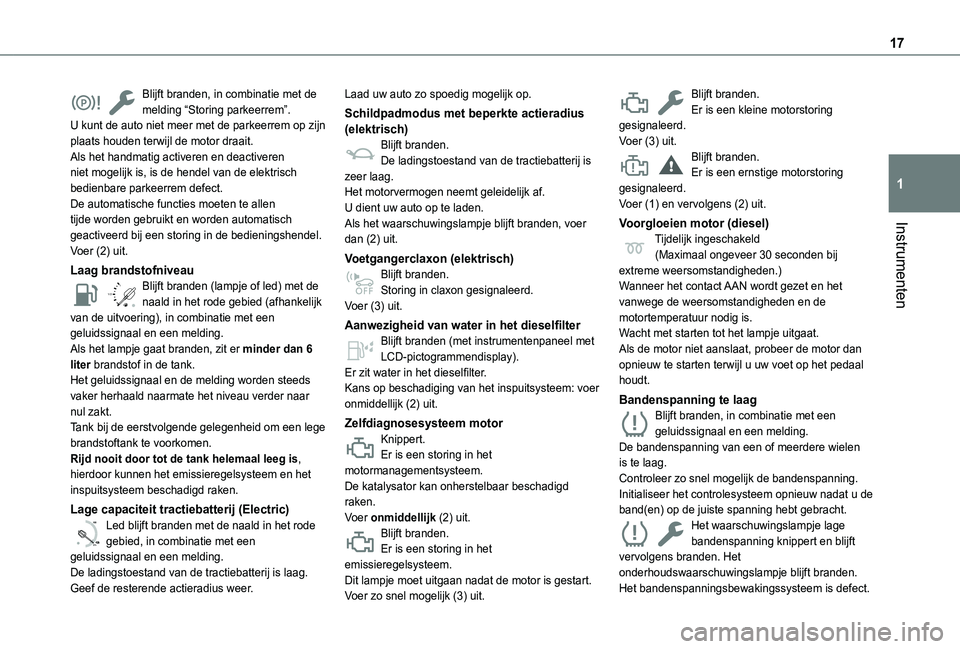

Blijft branden, in combinatie met de melding “Storing parkeerrem”.U kunt de auto niet meer met de parkeerrem op zijn plaats houden terwijl de motor draait.Als het handmatig activeren en deactiveren niet mogelijk is, is de hendel van de elektrisch bedienbare parkeerrem defect.De automatische functies moeten te allen tijde worden gebruikt en worden automatisch geactiveerd bij een storing in de bedieningshendel.Voer (2) uit.
Laag brandstofniveau
/2
1 1Blijft branden (lampje of led) met de naald in het rode gebied (afhankelijk van de uitvoering), in combinatie met een geluidssignaal en een melding.Als het lampje gaat branden, zit er minder dan 6 liter brandstof in de tank.Het geluidssignaal en de melding worden steeds vaker herhaald naarmate het niveau verder naar nul zakt.Tank bij de eerstvolgende gelegenheid om een lege brandstoftank te voorkomen.
Rijd nooit door tot de tank helemaal leeg is, hierdoor kunnen het emissieregelsysteem en het inspuitsysteem beschadigd raken.
Lage capaciteit tractiebatterij (Electric)
0 %
100
Led blijft branden met de naald in het rode gebied, in combinatie met een geluidssignaal en een melding.De ladingstoestand van de tractiebatterij is laag.Geef de resterende actieradius weer.
Laad uw auto zo spoedig mogelijk op.
Schildpadmodus met beperkte actieradius (elektrisch)Blijft branden.De ladingstoestand van de tractiebatterij is zeer laag.Het motorvermogen neemt geleidelijk af.U dient uw auto op te laden.Als het waarschuwingslampje blijft branden, voer dan (2) uit.
Voetgangerclaxon (elektrisch)Blijft branden.Storing in claxon gesignaleerd.Voer (3) uit.
Aanwezigheid van water in het dieselfilterBlijft branden (met instrumentenpaneel met LCD-pictogrammendisplay).Er zit water in het dieselfilter.Kans op beschadiging van het inspuitsysteem: voer onmiddellijk (2) uit.
Zelfdiagnosesysteem motorKnippert.
Er is een storing in het motormanagementsysteem.De katalysator kan onherstelbaar beschadigd raken.Voer onmiddellijk (2) uit.Blijft branden.Er is een storing in het emissieregelsysteem.Dit lampje moet uitgaan nadat de motor is gestart.
Voer zo snel mogelijk (3) uit.
Blijft branden.Er is een kleine motorstoring gesignaleerd.Voer (3) uit.Blijft branden.Er is een ernstige motorstoring gesignaleerd.Voer (1) en vervolgens (2) uit.
Voorgloeien motor (diesel)Tijdelijk ingeschakeld(Maximaal ongeveer 30 seconden bij extreme weersomstandigheden.)Wanneer het contact AAN wordt gezet en het vanwege de weersomstandigheden en de motortemperatuur nodig is.Wacht met starten tot het lampje uitgaat.Als de motor niet aanslaat, probeer de motor dan opnieuw te starten terwijl u uw voet op het pedaal houdt.
Bandenspanning te laagBlijft branden, in combinatie met een geluidssignaal en een melding.
De bandenspanning van een of meerdere wielen is te laag.Controleer zo snel mogelijk de bandenspanning.Initialiseer het controlesysteem opnieuw nadat u de band(en) op de juiste spanning hebt gebracht.Het waarschuwingslampje lage bandenspanning knippert en blijft vervolgens branden. Het onderhoudswaarschuwingslampje blijft branden.Het bandenspanningsbewakingssysteem is defect.

21
Instrumenten
1

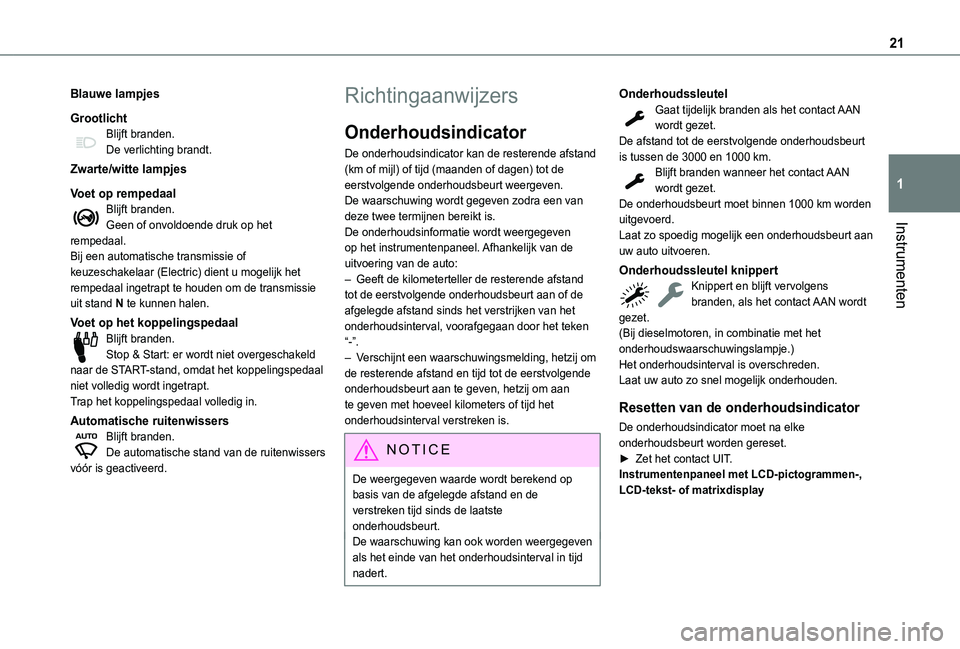

Blauwe lampjes
GrootlichtBlijft branden.De verlichting brandt.
Zwarte/witte lampjes
Voet op rempedaalBlijft branden.Geen of onvoldoende druk op het rempedaal.Bij een automatische transmissie of keuzeschakelaar (Electric) dient u mogelijk het rempedaal ingetrapt te houden om de transmissie uit stand N te kunnen halen.
Voet op het koppelingspedaalBlijft branden.Stop & Start: er wordt niet overgeschakeld naar de START-stand, omdat het koppelingspedaal niet volledig wordt ingetrapt.Trap het koppelingspedaal volledig in.
Automatische ruitenwissersBlijft branden.
De automatische stand van de ruitenwissers vóór is geactiveerd.
Richtingaanwijzers
Onderhoudsindicator
De onderhoudsindicator kan de resterende afstand (km of mijl) of tijd (maanden of dagen) tot de eerstvolgende onderhoudsbeurt weergeven.De waarschuwing wordt gegeven zodra een van deze twee termijnen bereikt is.De onderhoudsinformatie wordt weergegeven op het instrumentenpaneel. Afhankelijk van de uitvoering van de auto:– Geeft de kilometerteller de resterende afstand tot de eerstvolgende onderhoudsbeurt aan of de afgelegde afstand sinds het verstrijken van het onderhoudsinterval, voorafgegaan door het teken “-”.– Verschijnt een waarschuwingsmelding, hetzij om de resterende afstand en tijd tot de eerstvolgende onderhoudsbeurt aan te geven, hetzij om aan te geven met hoeveel kilometers of tijd het onderhoudsinterval verstreken is.
NOTIC E
De weergegeven waarde wordt berekend op basis van de afgelegde afstand en de verstreken tijd sinds de laatste onderhoudsbeurt.De waarschuwing kan ook worden weergegeven als het einde van het onderhoudsinterval in tijd nadert.
OnderhoudssleutelGaat tijdelijk branden als het contact AAN wordt gezet.De afstand tot de eerstvolgende onderhoudsbeurt is tussen de 3000 en 1000 km.Blijft branden wanneer het contact AAN wordt gezet.De onderhoudsbeurt moet binnen 1000 km worden uitgevoerd.Laat zo spoedig mogelijk een onderhoudsbeurt aan uw auto uitvoeren.
Onderhoudssleutel knippertKnippert en blijft vervolgens branden, als het contact AAN wordt gezet.(Bij dieselmotoren, in combinatie met het onderhoudswaarschuwingslampje.)Het onderhoudsinterval is overschreden.Laat uw auto zo snel mogelijk onderhouden.
Resetten van de onderhoudsindicator
De onderhoudsindicator moet na elke onderhoudsbeurt worden gereset.
► Zet het contact UIT.Instrumentenpaneel met LCD-pictogrammen-, LCD-tekst- of matrixdisplay

22

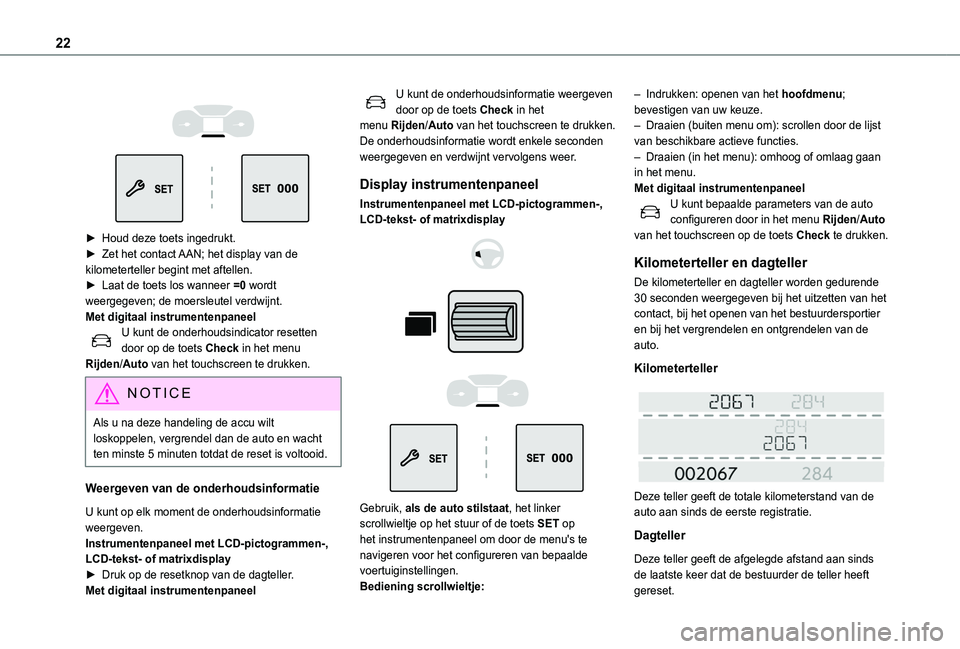

► Houd deze toets ingedrukt.
► Zet het contact AAN; het display van de kilometerteller begint met aftellen.► Laat de toets los wanneer =0 wordt weergegeven; de moersleutel verdwijnt.Met digitaal instrumentenpaneelU kunt de onderhoudsindicator resetten door op de toets Check in het menu Rijden/Auto van het touchscreen te drukken.
NOTIC E
Als u na deze handeling de accu wilt loskoppelen, vergrendel dan de auto en wacht ten minste 5 minuten totdat de reset is voltooid.
Weergeven van de onderhoudsinformatie
U kunt op elk moment de onderhoudsinformatie weergeven.Instrumentenpaneel met LCD-pictogrammen-, LCD-tekst- of matrixdisplay► Druk op de resetknop van de dagteller.Met digitaal instrumentenpaneel
U kunt de onderhoudsinformatie weergeven door op de toets Check in het menu Rijden/Auto van het touchscreen te drukken.De onderhoudsinformatie wordt enkele seconden weergegeven en verdwijnt vervolgens weer.
Display instrumentenpaneel
Instrumentenpaneel met LCD-pictogrammen-, LCD-tekst- of matrixdisplay




Gebruik, als de auto stilstaat, het linker scrollwieltje op het stuur of de toets SET op het instrumentenpaneel om door de menu's te navigeren voor het configureren van bepaalde voertuiginstellingen.Bediening scrollwieltje:
– Indrukken: openen van het hoofdmenu; bevestigen van uw keuze.– Draaien (buiten menu om): scrollen door de lijst van beschikbare actieve functies.– Draaien (in het menu): omhoog of omlaag gaan in het menu.Met digitaal instrumentenpaneelU kunt bepaalde parameters van de auto configureren door in het menu Rijden/Auto van het touchscreen op de toets Check te drukken.
Kilometerteller en dagteller
De kilometerteller en dagteller worden gedurende 30 seconden weergegeven bij het uitzetten van het contact, bij het openen van het bestuurdersportier en bij het vergrendelen en ontgrendelen van de auto.
Kilometerteller


Deze teller geeft de totale kilometerstand van de auto aan sinds de eerste registratie.
Dagteller
Deze teller geeft de afgelegde afstand aan sinds de laatste keer dat de bestuurder de teller heeft gereset.

23
Instrumenten
1
Resetten van de dagtellerInstrumentenpaneel met LCD-pictogrammen-, LCD-tekst- of matrixdisplay


► Druk, wanneer het contact AAN staat, op de toets totdat er nullen worden weergegeven.
Koelvloeistoftemperatuur

Bij draaiende motor:
– In zone A is de temperatuur in orde.– In zone B is de temperatuur te hoog. Het bijbehorende waarschuwingslampje en het waarschuwingslampje STOP gaan rood branden op het instrumentenpaneel, in combinatie met de weergave van een melding en een geluidssignaal.Stop zo snel mogelijk op een veilige plaats.Wacht enkele minuten voordat u de motor uitzet.
WARNI NG
Zet het contact UIT, open voorzichtig de motorkap en controleer het koelvloeistofniveau.
NOTIC E
Zie het desbetreffende hoofdstuk voor meer informatie over het controleren van de niveaus.
Controle
De temperatuur en de druk in het koelsysteem beginnen na enkele minuten rijden te stijgen.Bijvullen van koelvloeistof:► laat de motor ten minste een uur afkoelen;► draai de dop twee slagen los om de druk te laten dalen;► verwijder de dop zodra de druk is gedaald;
► vul bij tot aan het merkteken “MAX”.Zie het desbetreffende hoofdstuk voor meer informatie over het controleren van de niveaus.
WARNI NG
Wees voorzichtig bij het bijvullen van de koelvloeistof: kans op brandwonden. Vul niet bij tot boven het maximumniveau (aangegeven op het reservoir).
Controlelampje motoroliepeil
(Afhankelijk van de uitvoering)Bij uitvoeringen met een elektrische meter wordt bij het AAN zetten van het contact gedurende enkele seconden zowel het motoroliepeil als de onderhoudsinformatie op het instrumentenpaneel weergegeven.
NOTIC E
Het afgelezen peil is alleen correct als de auto op een horizontale ondergrond staat en de motor meer dan 30 minuten uitgeschakeld is geweest.
Met digitaal instrumentenpaneelU kunt controleren of het motoroliepeil in orde is door in het menu Rijden/Auto van het touchscreen op de toets Check te drukken.Instrumentenpaneel met LCD-pictogrammen-, LCD-tekst- of matrixdisplay

24

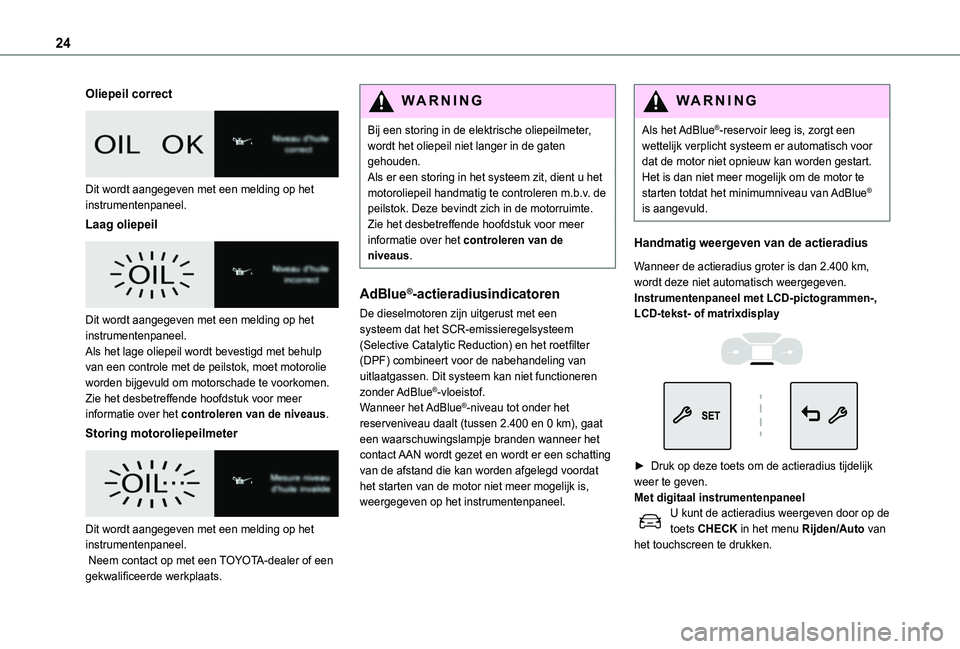

Oliepeil correct

Dit wordt aangegeven met een melding op het instrumentenpaneel.
Laag oliepeil

Dit wordt aangegeven met een melding op het instrumentenpaneel.Als het lage oliepeil wordt bevestigd met behulp van een controle met de peilstok, moet motorolie worden bijgevuld om motorschade te voorkomen.Zie het desbetreffende hoofdstuk voor meer informatie over het controleren van de niveaus.
Storing motoroliepeilmeter

Dit wordt aangegeven met een melding op het instrumentenpaneel.
Neem contact op met een TOYOTA-dealer of een gekwalificeerde werkplaats.
WARNI NG
Bij een storing in de elektrische oliepeilmeter, wordt het oliepeil niet langer in de gaten gehouden.Als er een storing in het systeem zit, dient u het motoroliepeil handmatig te controleren m.b.v. de peilstok. Deze bevindt zich in de motorruimte.Zie het desbetreffende hoofdstuk voor meer informatie over het controleren van de niveaus.
AdBlue®-actieradiusindicatoren
De dieselmotoren zijn uitgerust met een systeem dat het SCR-emissieregelsysteem (Selective Catalytic Reduction) en het roetfilter (DPF) combineert voor de nabehandeling van uitlaatgassen. Dit systeem kan niet functioneren zonder AdBlue®-vloeistof.Wanneer het AdBlue®-niveau tot onder het reserveniveau daalt (tussen 2.400 en 0 km), gaat een waarschuwingslampje branden wanneer het
contact AAN wordt gezet en wordt er een schatting van de afstand die kan worden afgelegd voordat het starten van de motor niet meer mogelijk is, weergegeven op het instrumentenpaneel.
WARNI NG
Als het AdBlue®-reservoir leeg is, zorgt een wettelijk verplicht systeem er automatisch voor dat de motor niet opnieuw kan worden gestart. Het is dan niet meer mogelijk om de motor te starten totdat het minimumniveau van AdBlue® is aangevuld.
Handmatig weergeven van de actieradius
Wanneer de actieradius groter is dan 2.400 km, wordt deze niet automatisch weergegeven.Instrumentenpaneel met LCD-pictogrammen-, LCD-tekst- of matrixdisplay


► Druk op deze toets om de actieradius tijdelijk weer te geven. Met digitaal instrumentenpaneelU kunt de actieradius weergeven door op de toets CHECK in het menu Rijden/Auto van het touchscreen te drukken.
