TOYOTA PROACE CITY 2022 Návod na použití (in Czech)

121
Bezpečnost
5

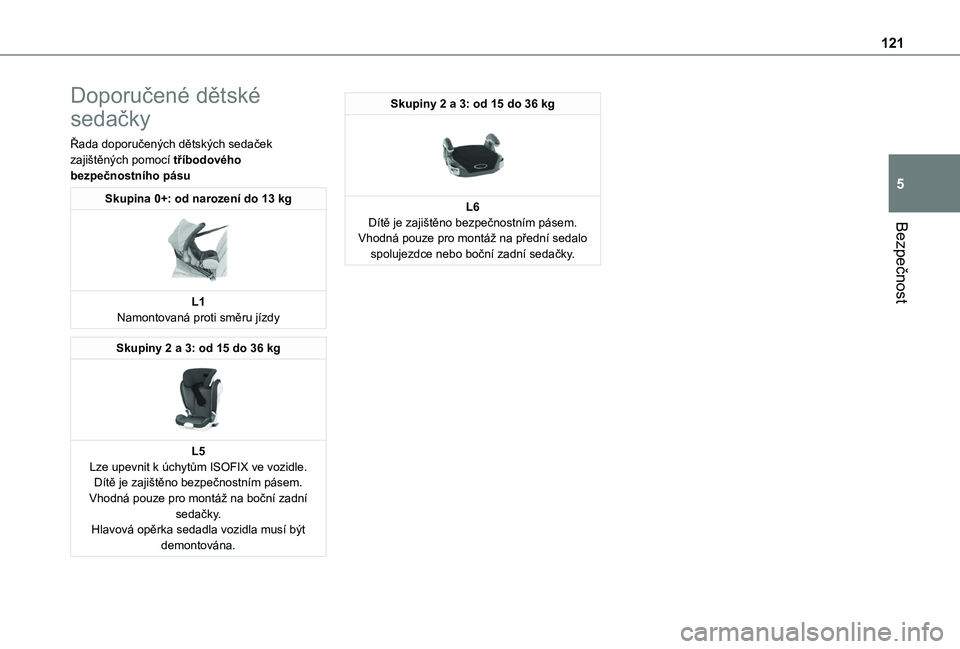

Doporučené dětské
sedačky
Řada doporučených dětských sedaček zajištěných pomocí tříbodového bezpečnostního pásu
Skupina 0+: od narození do 13 kg

L1Namontovaná proti směru jízdy
Skupiny 2 a 3: od 15 do 36 kg

L5Lze upevnit k úchytům ISOFIX ve vozidle.Dítě je zajištěno bezpečnostním pásem.Vhodná pouze pro montáž na boční zadní sedačky.Hlavová opěrka sedadla vozidla musí být demontována.
Skupiny 2 a 3: od 15 do 36 kg

L6Dítě je zajištěno bezpečnostním pásem.Vhodná pouze pro montáž na přední sedalo spolujezdce nebo boční zadní sedačky.

122

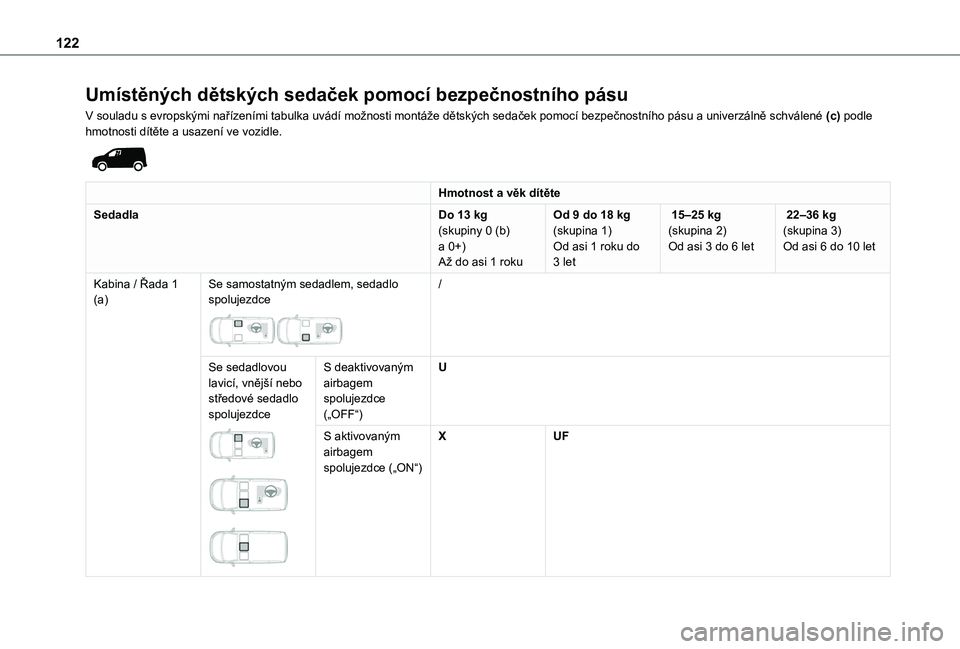

Umístěných dětských sedaček pomocí bezpečnostního pásu
V souladu s evropskými nařízeními tabulka uvádí možnosti montáže dětských sedaček pomocí bezpečnostního pásu a univerzálně schválené (c) podle hmotnosti dítěte a usazení ve vozidle.
Hmotnost a věk dítěte
SedadlaDo 13 kg(skupiny 0 (b)
a 0+)Až do asi 1 roku
Od 9 do 18 kg(skupina 1)
Od asi 1 roku do 3 let
15–25 kg(skupina 2)
Od asi 3 do 6 let
22–36 kg(skupina 3)
Od asi 6 do 10 let
Kabina / Řada 1 (a)Se samostatným sedadlem, sedadlo spolujezdce

/
Se sedadlovou lavicí, vnější nebo středové sedadlo spolujezdce



S deaktivovaným airbagem spolujezdce („OFF“)
U
S aktivovaným airbagem spolujezdce („ON“)
XUF

123
Bezpečnost
5

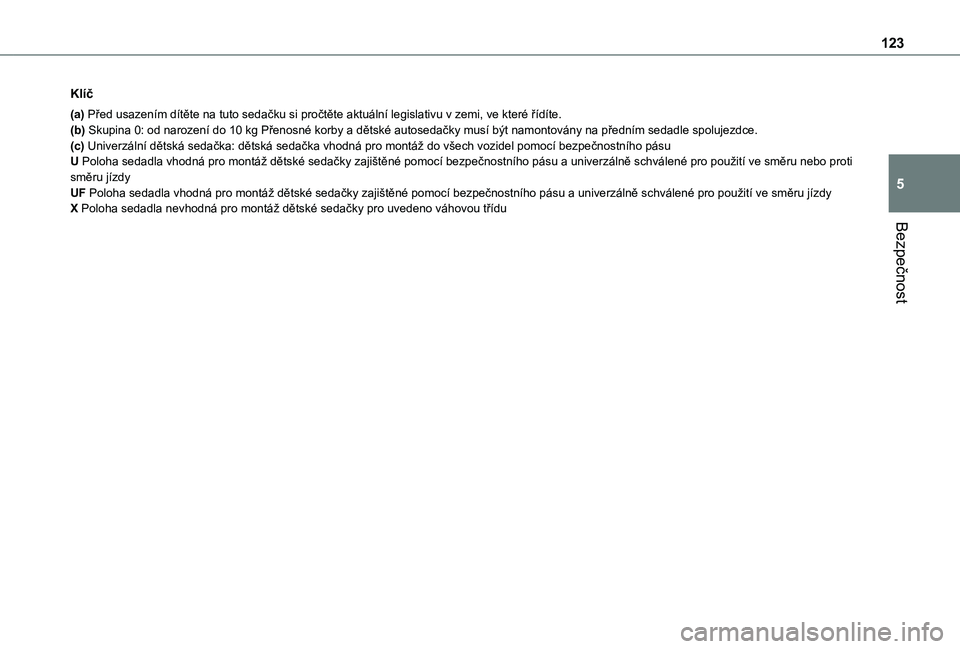

Klíč
(a) Před usazením dítěte na tuto sedačku si pročtěte aktuální legislativu v zemi, ve které řídíte.(b) Skupina 0: od narození do 10 kg Přenosné korby a dětské autosedačky musí být namontovány na předním sedadle spolujezdce.(c) Univerzální dětská sedačka: dětská sedačka vhodná pro montáž do všech vozidel pomocí bezpečnostního pásuU Poloha sedadla vhodná pro montáž dětské sedačky zajištěné pomocí bezpečnostního pásu a univerzálně schválené pro použití ve směru nebo proti směru jízdyUF Poloha sedadla vhodná pro montáž dětské sedačky zajištěné pomocí bezpečnostního pásu a univerzálně schválené pro použití ve směru jízdyX Poloha sedadla nevhodná pro montáž dětské sedačky pro uvedeno váhovou třídu

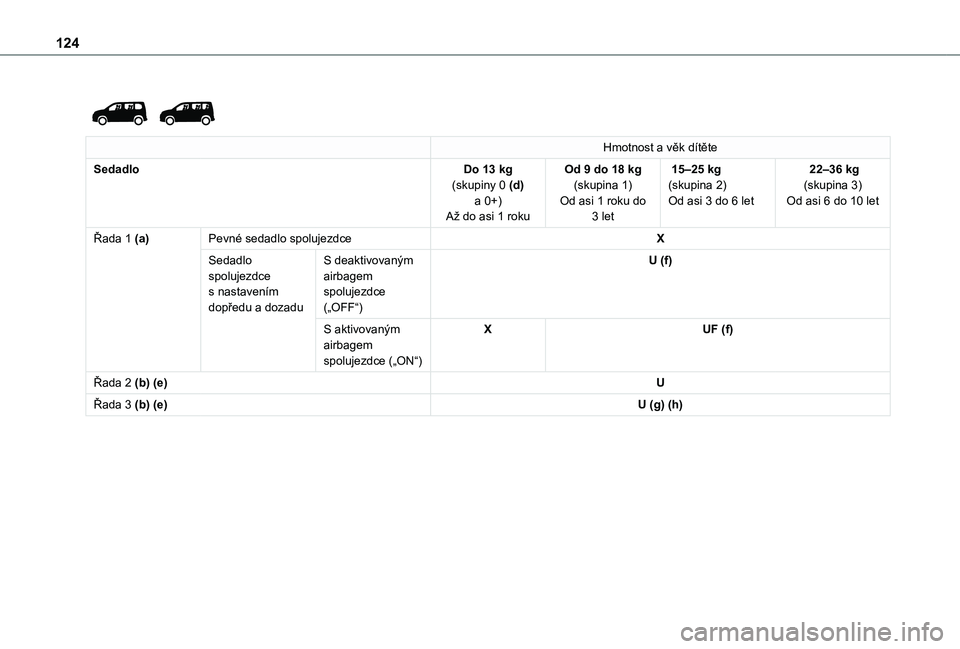

124


Hmotnost a věk dítěte
SedadloDo 13 kg(skupiny 0 (d) a 0+)Až do asi 1 roku
Od 9 do 18 kg(skupina 1)Od asi 1 roku do 3 let
15–25 kg(skupina 2)Od asi 3 do 6 let
22–36 kg(skupina 3)Od asi 6 do 10 let
Řada 1 (a)Pevné sedadlo spolujezdceX
Sedadlo spolujezdce s nastavením dopředu a dozadu
S deaktivovaným airbagem spolujezdce („OFF“)
U (f)
S aktivovaným airbagem spolujezdce („ON“)
XUF (f)
Řada 2 (b) (e)U
Řada 3 (b) (e)U (g) (h)

125
Bezpečnost
5

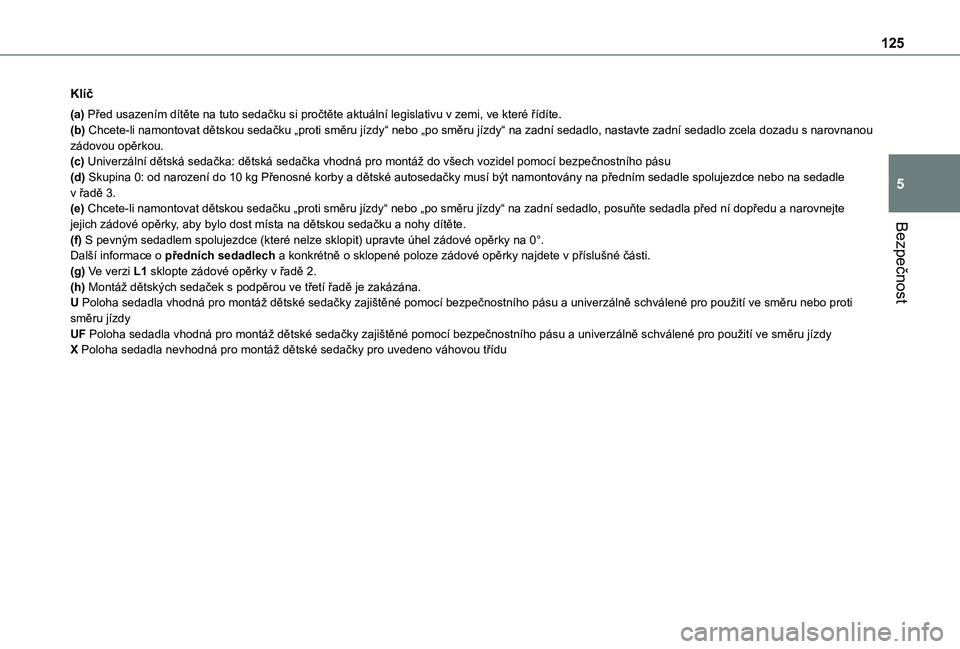

Klíč
(a) Před usazením dítěte na tuto sedačku si pročtěte aktuální legislativu v zemi, ve které řídíte.(b) Chcete-li namontovat dětskou sedačku „proti směru jízdy“ nebo „po směru jízdy“ na zadní sedadlo, nastavte zadní sedadlo zcela dozadu s narovnanou zádovou opěrkou.(c) Univerzální dětská sedačka: dětská sedačka vhodná pro montáž do všech vozidel pomocí bezpečnostního pásu(d) Skupina 0: od narození do 10 kg Přenosné korby a dětské autosedačky musí být namontovány na předním sedadle spolujezdce nebo na sedadle v řadě 3.(e) Chcete-li namontovat dětskou sedačku „proti směru jízdy“ nebo „po směru jízdy“ na zadní sedadlo, posuňte sedadla před ní dopředu a narovnejte jejich zádové opěrky, aby bylo dost místa na dětskou sedačku a nohy dítěte.(f) S pevným sedadlem spolujezdce (které nelze sklopit) upravte úhel zádové opěrky na 0°.Další informace o předních sedadlech a konkrétně o sklopené poloze zádové opěrky najdete v příslušné části.(g) Ve verzi L1 sklopte zádové opěrky v řadě 2.(h) Montáž dětských sedaček s podpěrou ve třetí řadě je zakázána.U Poloha sedadla vhodná pro montáž dětské sedačky zajištěné pomocí bezpečnostního pásu a univerzálně schválené pro použití ve směru nebo proti směru jízdyUF Poloha sedadla vhodná pro montáž dětské sedačky zajištěné pomocí bezpečnostního pásu a univerzálně schválené pro použití ve směru jízdyX Poloha sedadla nevhodná pro montáž dětské sedačky pro uvedeno váhovou třídu

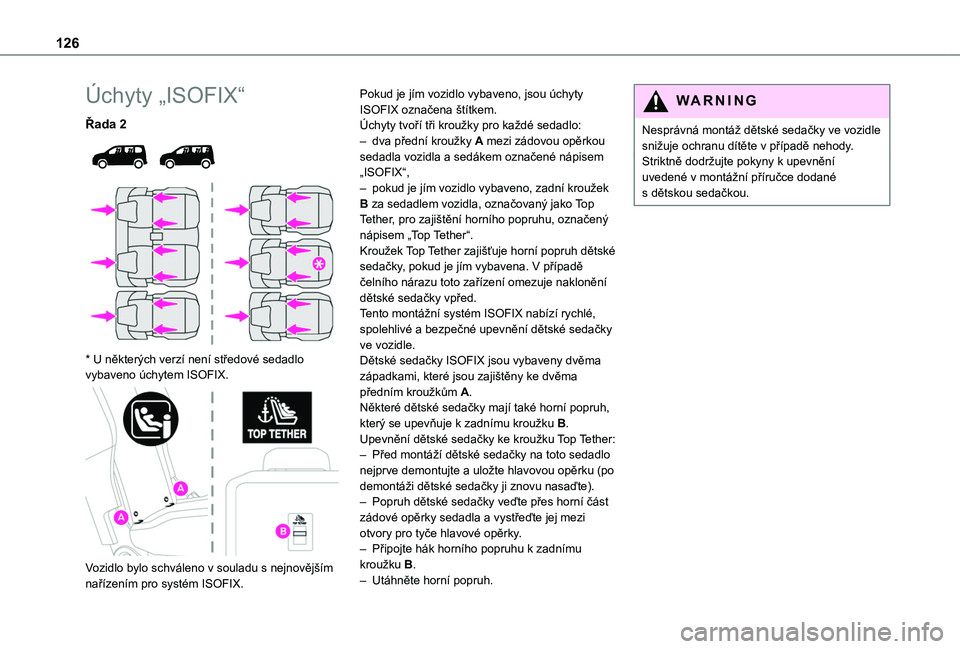

126
Úchyty „ISOFIX“
Řada 2


* U některých verzí není středové sedadlo vybaveno úchytem ISOFIX.

Vozidlo bylo schváleno v souladu s nejnovějším nařízením pro systém ISOFIX.
Pokud je jím vozidlo vybaveno, jsou úchyty ISOFIX označena štítkem.Úchyty tvoří tři kroužky pro každé sedadlo:– dva přední kroužky A mezi zádovou opěrkou sedadla vozidla a sedákem označené nápisem „ISOFIX“,– pokud je jím vozidlo vybaveno, zadní kroužek B za sedadlem vozidla, označovaný jako Top Tether, pro zajištění horního popruhu, označený nápisem „Top Tether“.Kroužek Top Tether zajišťuje horní popruh dětské sedačky, pokud je jím vybavena. V případě čelního nárazu toto zařízení omezuje naklonění dětské sedačky vpřed.Tento montážní systém ISOFIX nabízí rychlé, spolehlivé a bezpečné upevnění dětské sedačky ve vozidle.Dětské sedačky ISOFIX jsou vybaveny dvěma západkami, které jsou zajištěny ke dvěma předním kroužkům A.Některé dětské sedačky mají také horní popruh, který se upevňuje k zadnímu kroužku B.Upevnění dětské sedačky ke kroužku Top Tether:
– Před montáží dětské sedačky na toto sedadlo nejprve demontujte a uložte hlavovou opěrku (po demontáži dětské sedačky ji znovu nasaďte).– Popruh dětské sedačky veďte přes horní část zádové opěrky sedadla a vystřeďte jej mezi otvory pro tyče hlavové opěrky.– Připojte hák horního popruhu k zadnímu kroužku B.– Utáhněte horní popruh.
WARNI NG
Nesprávná montáž dětské sedačky ve vozidle snižuje ochranu dítěte v případě nehody.Striktně dodržujte pokyny k upevnění uvedené v montážní příručce dodané s dětskou sedačkou.

127
Bezpečnost
5

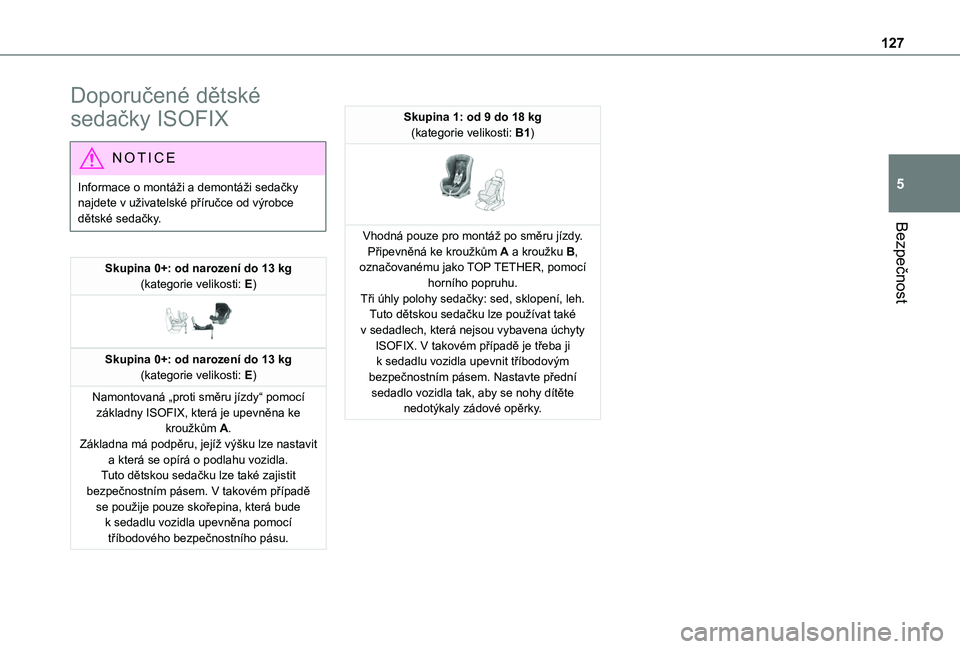

Doporučené dětské
sedačky ISOFIX
NOTIC E
Informace o montáži a demontáži sedačky najdete v uživatelské příručce od výrobce dětské sedačky.
Skupina 0+: od narození do 13 kg(kategorie velikosti: E)

Skupina 0+: od narození do 13 kg(kategorie velikosti: E)
Namontovaná „proti směru jízdy“ pomocí základny ISOFIX, která je upevněna ke kroužkům A.Základna má podpěru, jejíž výšku lze nastavit a která se opírá o podlahu vozidla.Tuto dětskou sedačku lze také zajistit bezpečnostním pásem. V takovém případě se použije pouze skořepina, která bude k sedadlu vozidla upevněna pomocí tříbodového bezpečnostního pásu.
Skupina 1: od 9 do 18 kg(kategorie velikosti: B1)

Vhodná pouze pro montáž po směru jízdy.Připevněná ke kroužkům A a kroužku B, označovanému jako TOP TETHER, pomocí horního popruhu.Tři úhly polohy sedačky: sed, sklopení, leh.Tuto dětskou sedačku lze používat také v sedadlech, která nejsou vybavena úchyty ISOFIX. V takovém případě je třeba ji k sedadlu vozidla upevnit tříbodovým bezpečnostním pásem. Nastavte přední sedadlo vozidla tak, aby se nohy dítěte nedotýkaly zádové opěrky.

128

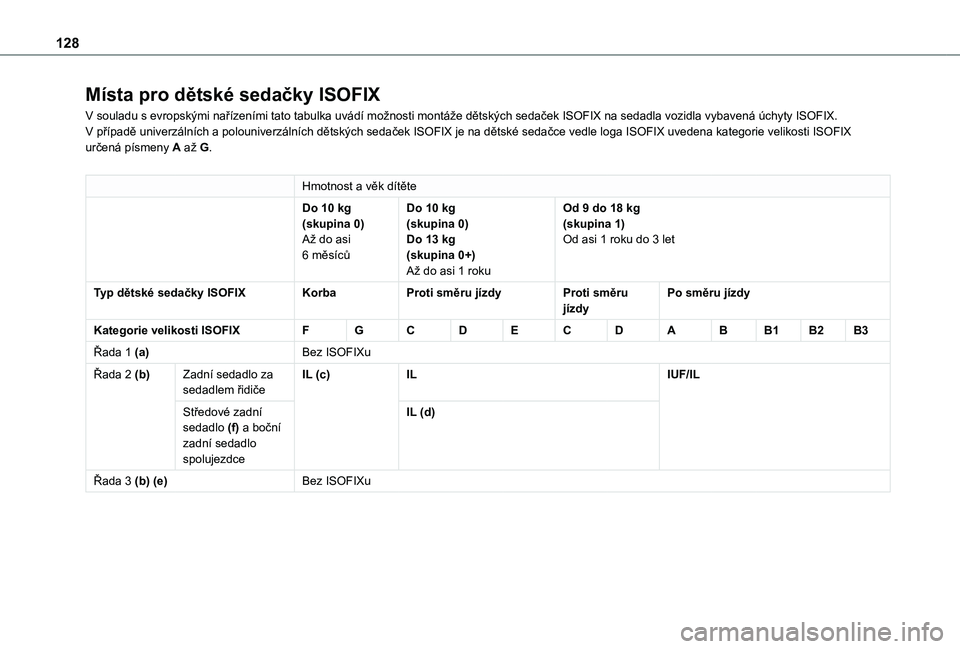

Místa pro dětské sedačky ISOFIX
V souladu s evropskými nařízeními tato tabulka uvádí možnosti montáže dětských sedaček ISOFIX na sedadla vozidla vybavená úchyty ISOFIX.V případě univerzálních a polouniverzálních dětských sedaček ISOFIX je na dětské sedačce vedle loga ISOFIX uvedena kategorie velikosti ISOFIX určená písmeny A až G.
Hmotnost a věk dítěte
Do 10 kg(skupina 0)Až do asi
6 měsíců
Do 10 kg(skupina 0)Do 13 kg
(skupina 0+)Až do asi 1 roku
Od 9 do 18 kg(skupina 1)Od asi 1 roku do 3 let
Typ dětské sedačky ISOFIXKorbaProti směru jízdyProti směru jízdyPo směru jízdy
Kategorie velikosti ISOFIXFGCDECDABB1B2B3
Řada 1 (a)Bez ISOFIXu
Řada 2 (b)Zadní sedadlo za sedadlem řidičeIL (c)ILIUF/IL
Středové zadní sedadlo (f) a boční zadní sedadlo
spolujezdce
IL (d)
Řada 3 (b) (e)Bez ISOFIXu

129
Bezpečnost
5

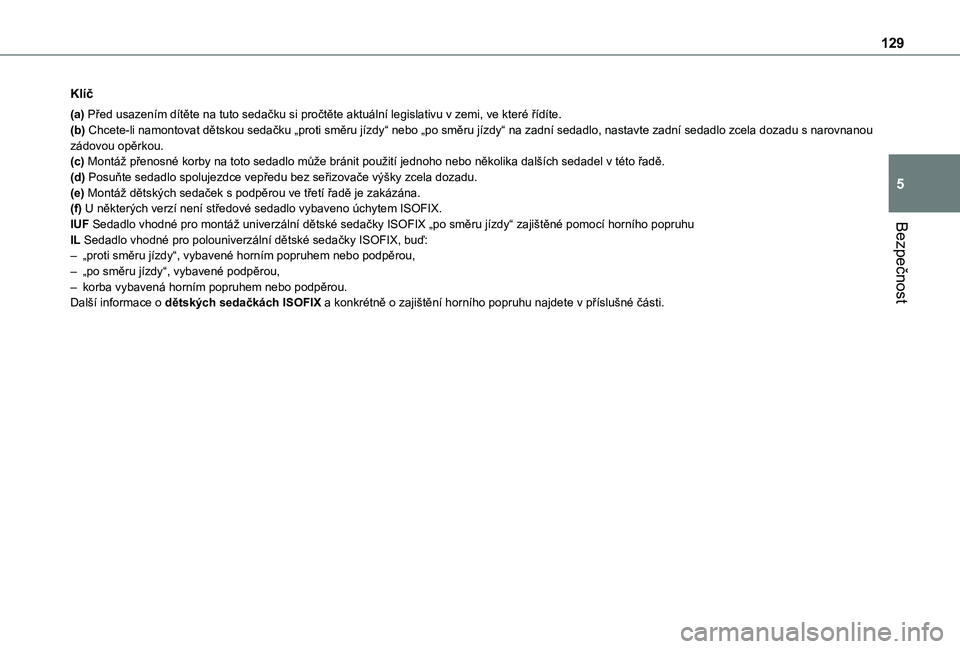

Klíč
(a) Před usazením dítěte na tuto sedačku si pročtěte aktuální legislativu v zemi, ve které řídíte.(b) Chcete-li namontovat dětskou sedačku „proti směru jízdy“ nebo „po směru jízdy“ na zadní sedadlo, nastavte zadní sedadlo zcela dozadu s narovnanou zádovou opěrkou.(c) Montáž přenosné korby na toto sedadlo může bránit použití jednoho nebo několika dalších sedadel v této řadě.(d) Posuňte sedadlo spolujezdce vepředu bez seřizovače výšky zcela dozadu.(e) Montáž dětských sedaček s podpěrou ve třetí řadě je zakázána.(f) U některých verzí není středové sedadlo vybaveno úchytem ISOFIX.IUF Sedadlo vhodné pro montáž univerzální dětské sedačky ISOFIX „po směru jízdy“ zajištěné pomocí horního popruhuIL Sedadlo vhodné pro polouniverzální dětské sedačky ISOFIX, buď:– „proti směru jízdy“, vybavené horním popruhem nebo podpěrou,– „po směru jízdy“, vybavené podpěrou,– korba vybavená horním popruhem nebo podpěrou.Další informace o dětských sedačkách ISOFIX a konkrétně o zajištění horního popruhu najdete v příslušné části.

130

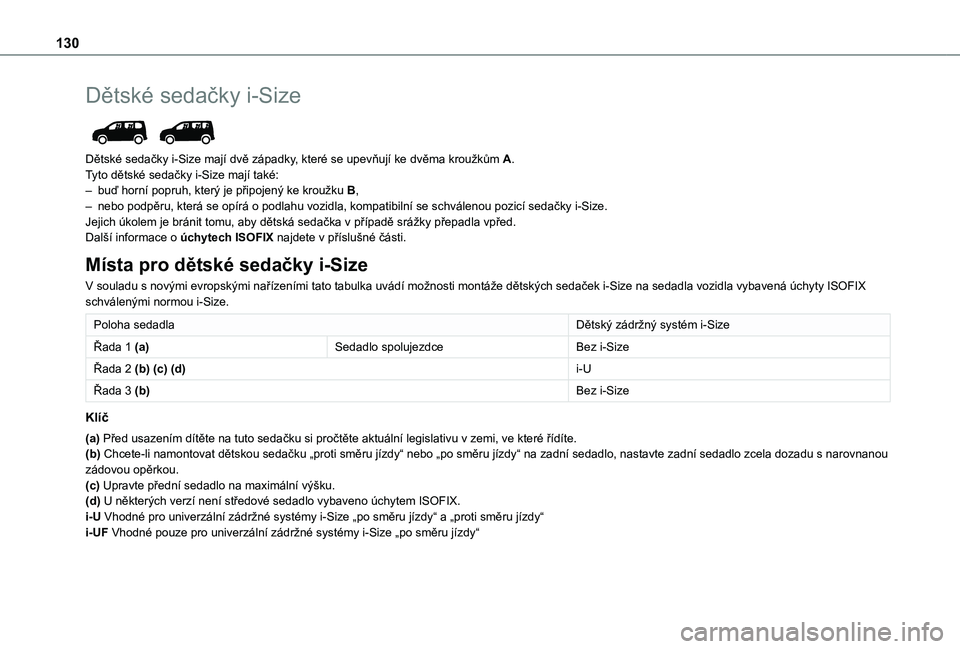

Dětské sedačky i-Size

Dětské sedačky i-Size mají dvě západky, které se upevňují ke dvěma kroužkům A.Tyto dětské sedačky i-Size mají také:– buď horní popruh, který je připojený ke kroužku B,– nebo podpěru, která se opírá o podlahu vozidla, kompatibilní se schválenou pozicí sedačky i-Size.Jejich úkolem je bránit tomu, aby dětská sedačka v případě srážky přepadla vpřed.Další informace o úchytech ISOFIX najdete v příslušné části.
Místa pro dětské sedačky i-Size
V souladu s novými evropskými nařízeními tato tabulka uvádí možnosti montáže dětských sedaček i-Size na sedadla vozidla vybavená úchyty ISOFIX schválenými normou i-Size.
Poloha sedadlaDětský zádržný systém i-Size
Řada 1 (a)Sedadlo spolujezdceBez i-Size
Řada 2 (b) (c) (d)i-U
Řada 3 (b)Bez i-Size
Klíč
(a) Před usazením dítěte na tuto sedačku si pročtěte aktuální legislativu v zemi, ve které řídíte.(b) Chcete-li namontovat dětskou sedačku „proti směru jízdy“ nebo „po směru jízdy“ na zadní sedadlo, nastavte zadní sedadlo zcela dozadu s narovnanou zádovou opěrkou.(c) Upravte přední sedadlo na maximální výšku.(d) U některých verzí není středové sedadlo vybaveno úchytem ISOFIX.i-U Vhodné pro univerzální zádržné systémy i-Size „po směru jízdy“ a „proti směru jízdy“i-UF Vhodné pouze pro univerzální zádržné systémy i-Size „po směru jízdy“
