TOYOTA PROACE CITY EV 2021 Instructieboekje (in Dutch)

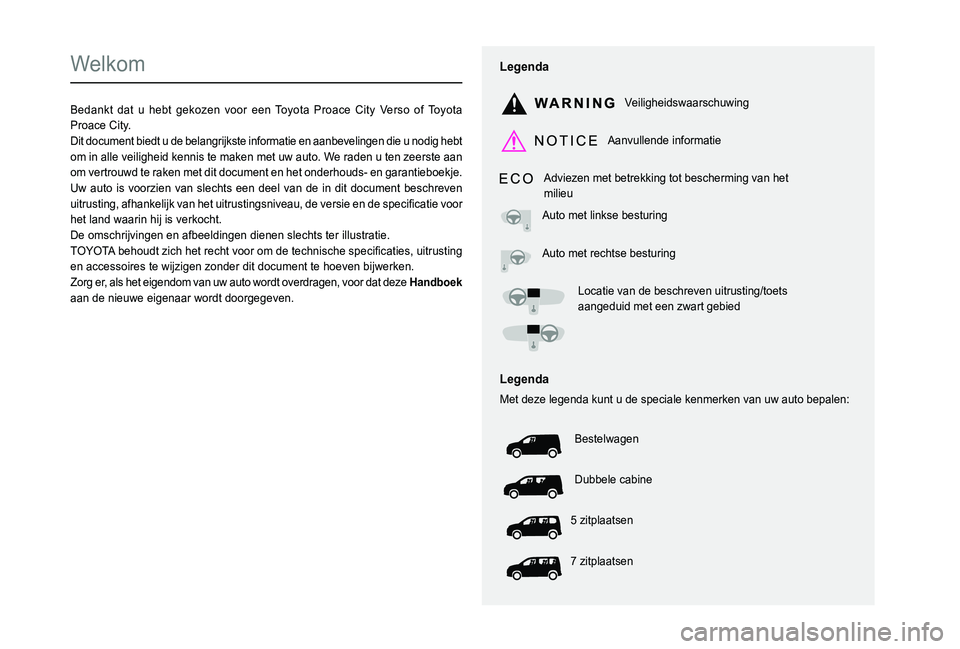

Welkom
Bedankt dat u hebt gekozen voor een Toyota Proace City Verso of Toyota Proace City.Dit document biedt u de belangrijkste informatie en aanbevelingen die u nodig hebt om in alle veiligheid kennis te maken met uw auto. We raden u ten zeerste aan om vertrouwd te raken met dit document en het onderhouds- en garantieboekje.Uw auto is voorzien van slechts een deel van de in dit document beschreven 0058004C0057het land waarin hij is verkocht.De omschrijvingen en afbeeldingen dienen slechts ter illustratie.
0037en accessoires te wijzigen zonder dit document te hoeven bijwerken.Zorg er, als het eigendom van uw auto wordt overdragen, voor dat deze Handboek aan de nieuwe eigenaar wordt doorgegeven.
Legenda
Veiligheidswaarschuwing
Aanvullende informatie
Adviezen met betrekking tot bescherming van het milieu
Auto met linkse besturing
Auto met rechtse besturing
Locatie van de beschreven uitrusting/toets aangeduid met een zwart gebied
Legenda
Met deze legenda kunt u de speciale kenmerken van uw auto bepalen:
Bestelwagen
Dubbele cabine
5 zitplaatsen
7 zitplaatsen

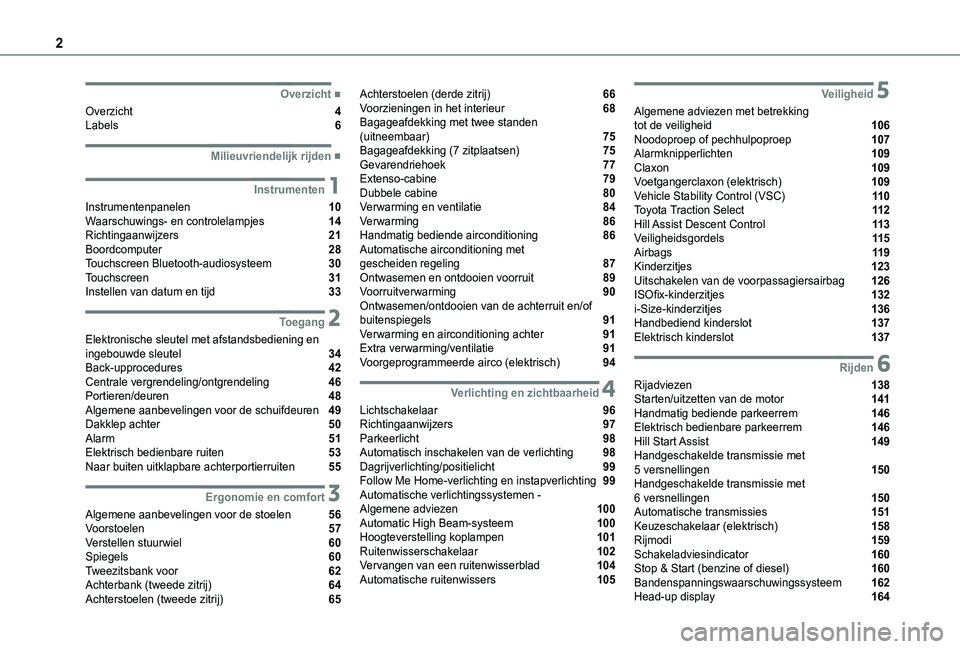

2



 ■Overzicht
Overzicht 4Labels 6
 ■Milieuvriendelijk rijden
1Instrumenten
Instrumentenpanelen 10Waarschuwings- en controlelampjes 14Richtingaanwijzers 21Boordcomputer 28Touchscreen Bluetooth-audiosysteem 30Touchscreen 31Instellen van datum en tijd 33
2Toegang
Elektronische sleutel met afstandsbediening en ingebouwde sleutel 34Back-upprocedures 42Centrale vergrendeling/ontgrendeling 46Portieren/deuren 48Algemene aanbevelingen voor de schuifdeuren 49Dakklep achter 50Alarm 51Elektrisch bedienbare ruiten 53Naar buiten uitklapbare achterportierruiten 55
3Ergonomie en comfort
Algemene aanbevelingen voor de stoelen 56Voorstoelen 57Verstellen stuurwiel 60Spiegels 60Tweezitsbank voor 62Achterbank (tweede zitrij) 64Achterstoelen (tweede zitrij) 65
Achterstoelen (derde zitrij) 66Voorzieningen in het interieur 68Bagageafdekking met twee standen (uitneembaar) 75Bagageafdekking (7 zitplaatsen) 75Gevarendriehoek 77Extenso-cabine 79Dubbele cabine 80Verwarming en ventilatie 84Verwarming 86Handmatig bediende airconditioning 86Automatische airconditioning met gescheiden regeling 87Ontwasemen en ontdooien voorruit 89Voorruitverwarming 90Ontwasemen/ontdooien van de achterruit en/of buitenspiegels 91Verwarming en airconditioning achter 91Extra verwarming/ventilatie 91Voorgeprogrammeerde airco (elektrisch) 94
4Verlichting en zichtbaarheid
Lichtschakelaar 96Richtingaanwijzers 97Parkeerlicht 98Automatisch inschakelen van de verlichting 98Dagrijverlichting/positielicht 99Follow Me Home-verlichting en instapverlichting 99Automatische verlichtingssystemen - Algemene adviezen 100Automatic High Beam-systeem 100Hoogteverstelling koplampen 101Ruitenwisserschakelaar 102Vervangen van een ruitenwisserblad 104Automatische ruitenwissers 105
5Veiligheid
Algemene adviezen met betrekking tot de veiligheid 106Noodoproep of pechhulpoproep 107Alarmknipperlichten 109Claxon 109Voetgangerclaxon (elektrisch) 109Vehicle Stability Control (VSC) 11 0Toyota Traction Select 11 2Hill Assist Descent Control 11 3Veiligheidsgordels 11 5Airbags 11 9Kinderzitjes 123Uitschakelen van de voorpassagiersairbag 126ISOfix-kinderzitjes 132i-Size-kinderzitjes 136Handbediend kinderslot 137Elektrisch kinderslot 137
6Rijden
Rijadviezen 138Starten/uitzetten van de motor 141Handmatig bediende parkeerrem 146Elektrisch bedienbare parkeerrem 146Hill Start Assist 149Handgeschakelde transmissie met 5 versnellingen 150Handgeschakelde transmissie met 6 versnellingen 150Automatische transmissies 151Keuzeschakelaar (elektrisch) 158Rijmodi 159Schakeladviesindicator 160Stop & Start (benzine of diesel) 160Bandenspanningswaarschuwingssysteem 162Head-up display 164

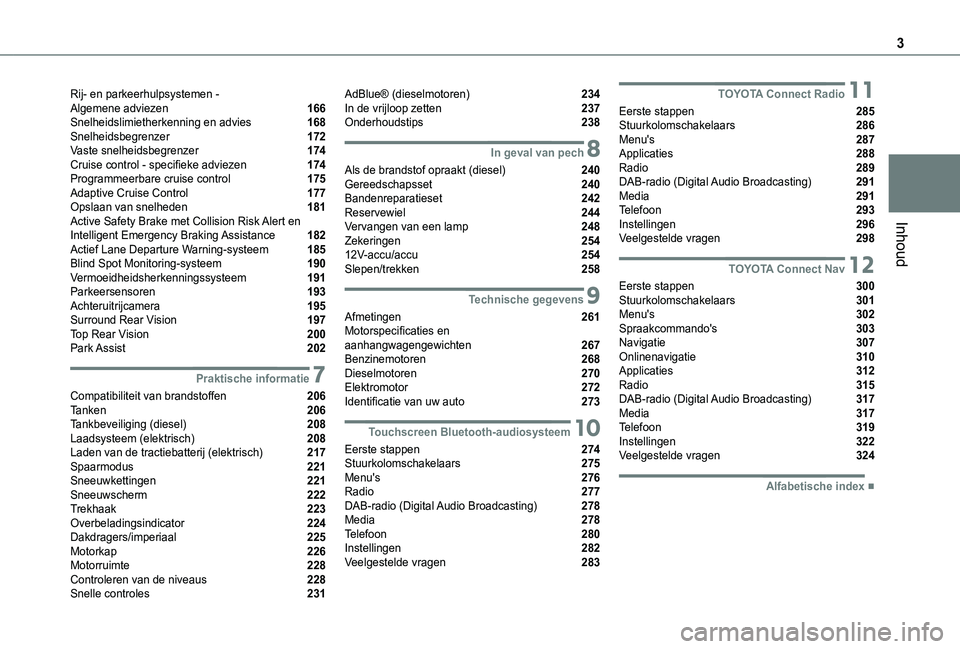

3
Inhoud
Rij- en parkeerhulpsystemen - Algemene adviezen 166Snelheidslimietherkenning en advies 168Snelheidsbegrenzer 172Vaste snelheidsbegrenzer 174Cruise control - specifieke adviezen 174Programmeerbare cruise control 175Adaptive Cruise Control 177Opslaan van snelheden 181Active Safety Brake met Collision Risk Alert en Intelligent Emergency Braking Assistance 182Actief Lane Departure Warning-systeem 185Blind Spot Monitoring-systeem 190Vermoeidheidsherkenningssysteem 191Parkeersensoren 193Achteruitrijcamera 195Surround Rear Vision 197Top Rear Vision 200Park Assist 202
7Praktische informatie
Compatibiliteit van brandstoffen 206Tanken 206Tankbeveiliging (diesel) 208Laadsysteem (elektrisch) 208Laden van de tractiebatterij (elektrisch) 217Spaarmodus 221Sneeuwkettingen 221Sneeuwscherm 222Trekhaak 223Overbeladingsindicator 224Dakdragers/imperiaal 225Motorkap 226Motorruimte 228Controleren van de niveaus 228Snelle controles 231
AdBlue® (dieselmotoren) 234In de vrijloop zetten 237Onderhoudstips 238
8In geval van pech
Als de brandstof opraakt (diesel) 240Gereedschapsset 240Bandenreparatieset 242Reservewiel 244Vervangen van een lamp 248Zekeringen 25412V-accu/accu 254Slepen/trekken 258
9Technische gegevens
Afmetingen 261Motorspecificaties en aanhangwagengewichten 267Benzinemotoren 268Dieselmotoren 270Elektromotor 272Identificatie van uw auto 273
10Touchscreen Bluetooth-audiosysteem
Eerste stappen 274Stuurkolomschakelaars 275Menu's 276Radio 277DAB-radio (Digital Audio Broadcasting) 278Media 278Telefoon 280Instellingen 282Veelgestelde vragen 283
11TOYOTA Connect Radio
Eerste stappen 285Stuurkolomschakelaars 286Menu's 287Applicaties 288Radio 289DAB-radio (Digital Audio Broadcasting) 291Media 291Telefoon 293Instellingen 296Veelgestelde vragen 298
12TOYOTA Connect Nav
Eerste stappen 300Stuurkolomschakelaars 301Menu's 302Spraakcommando's 303Navigatie 307Onlinenavigatie 310Applicaties 312Radio 315DAB-radio (Digital Audio Broadcasting) 317Media 317Telefoon 319Instellingen 322Veelgestelde vragen 324
 ■Alfabetische index

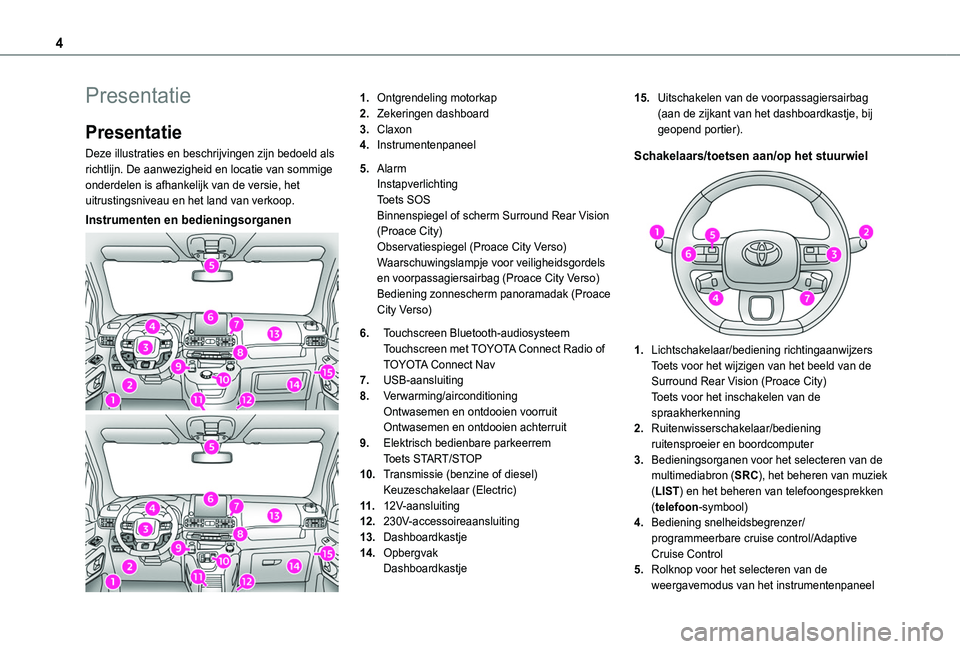

4
Presentatie
Presentatie
Deze illustraties en beschrijvingen zijn bedoeld als richtlijn. De aanwezigheid en locatie van sommige onderdelen is afhankelijk van de versie, het uitrustingsniveau en het land van verkoop.
Instrumenten en bedieningsorganen
1.Ontgrendeling motorkap
2.Zekeringen dashboard
3.Claxon
4.Instrumentenpaneel
5.AlarmInstapverlichtingToets SOSBinnenspiegel of scherm Surround Rear Vision (Proace City)Observatiespiegel (Proace City Verso)Waarschuwingslampje voor veiligheidsgordels en voorpassagiersairbag (Proace City Verso)Bediening zonnescherm panoramadak (Proace City Verso)
6.Touchscreen Bluetooth-audiosysteemTouchscreen met TOYOTA Connect Radio of TOYOTA Connect Nav
7.USB-aansluiting
8.Verwarming/airconditioningOntwasemen en ontdooien voorruitOntwasemen en ontdooien achterruit
9.Elektrisch bedienbare parkeerremToets START/STOP
10.Transmissie (benzine of diesel)Keuzeschakelaar (Electric)
11 .12V-aansluiting
12.230V-accessoireaansluiting
13.Dashboardkastje
14.OpbergvakDashboardkastje
15.Uitschakelen van de voorpassagiersairbag (aan de zijkant van het dashboardkastje, bij geopend portier).
Schakelaars/toetsen aan/op het stuurwiel
1.Lichtschakelaar/bediening richtingaanwijzersToets voor het wijzigen van het beeld van de Surround Rear Vision (Proace City)Toets voor het inschakelen van de spraakherkenning
2.Ruitenwisserschakelaar/bediening ruitensproeier en boordcomputer
3.Bedieningsorganen voor het selecteren van de multimediabron (SRC), het beheren van muziek (LIST) en het beheren van telefoongesprekken (telefoon-symbool)
4.Bediening snelheidsbegrenzer/programmeerbare cruise control/Adaptive
Cruise Control
5.Rolknop voor het selecteren van de weergavemodus van het instrumentenpaneel

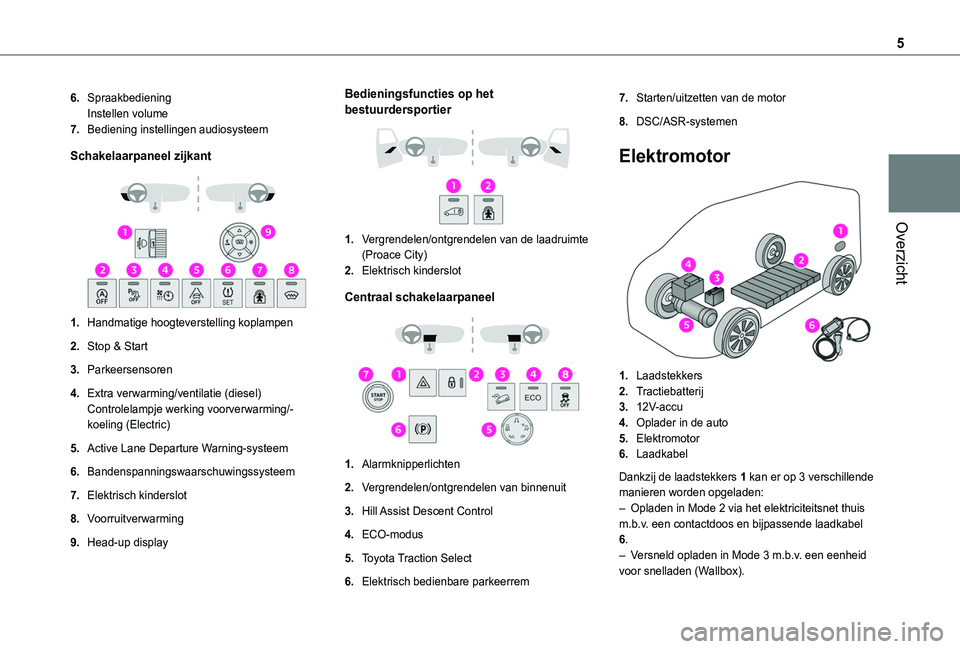

5
Overzicht
6.SpraakbedieningInstellen volume
7.Bediening instellingen audiosysteem
Schakelaarpaneel zijkant

1.Handmatige hoogteverstelling koplampen
2.Stop & Start
3.Parkeersensoren
4.Extra verwarming/ventilatie (diesel)Controlelampje werking voorverwarming/-koeling (Electric)
5.Active Lane Departure Warning-systeem
6.Bandenspanningswaarschuwingssysteem
7.Elektrisch kinderslot
8.Voorruitverwarming
9.Head-up display
Bedieningsfuncties op het bestuurdersportier

1.Vergrendelen/ontgrendelen van de laadruimte
(Proace City)
2.Elektrisch kinderslot
Centraal schakelaarpaneel

1.Alarmknipperlichten
2.Vergrendelen/ontgrendelen van binnenuit
3.Hill Assist Descent Control
4.ECO-modus
5.Toyota Traction Select
6.Elektrisch bedienbare parkeerrem
7.Starten/uitzetten van de motor
8.DSC/ASR-systemen
Elektromotor

1.Laadstekkers
2.Tractiebatterij
3.12V-accu
4.Oplader in de auto
5.Elektromotor
6.Laadkabel
Dankzij de laadstekkers 1 kan er op 3 verschillende manieren worden opgeladen:– Opladen in Mode 2 via het elektriciteitsnet thuis m.b.v. een contactdoos en bijpassende laadkabel 6.
– Versneld opladen in Mode 3 m.b.v. een eenheid voor snelladen (Wallbox).

6

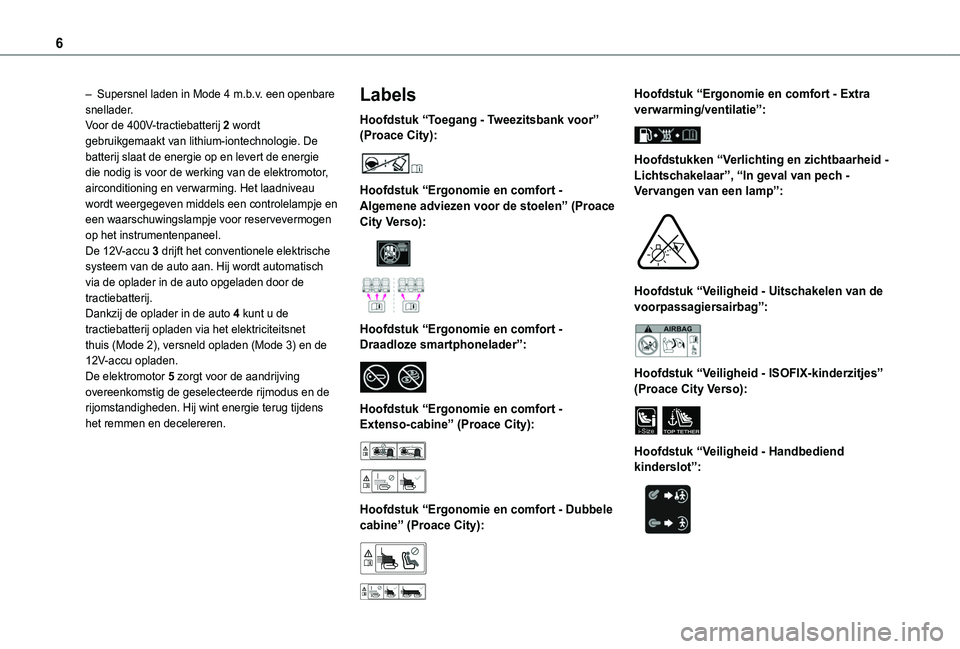

– Supersnel laden in Mode 4 m.b.v. een openbare snellader.Voor de 400V-tractiebatterij 2 wordt gebruikgemaakt van lithium-iontechnologie. De batterij slaat de energie op en levert de energie die nodig is voor de werking van de elektromotor, airconditioning en verwarming. Het laadniveau wordt weergegeven middels een controlelampje en een waarschuwingslampje voor reservevermogen op het instrumentenpaneel.De 12V-accu 3 drijft het conventionele elektrische systeem van de auto aan. Hij wordt automatisch via de oplader in de auto opgeladen door de tractiebatterij.Dankzij de oplader in de auto 4 kunt u de tractiebatterij opladen via het elektriciteitsnet thuis (Mode 2), versneld opladen (Mode 3) en de 12V-accu opladen.De elektromotor 5 zorgt voor de aandrijving overeenkomstig de geselecteerde rijmodus en de rijomstandigheden. Hij wint energie terug tijdens het remmen en decelereren.
Labels
Hoofdstuk “Toegang - Tweezitsbank voor” (Proace City):

Hoofdstuk “Ergonomie en comfort - Algemene adviezen voor de stoelen” (Proace City Verso):


Hoofdstuk “Ergonomie en comfort - Draadloze smartphonelader”:

Hoofdstuk “Ergonomie en comfort - Extenso-cabine” (Proace City):


Hoofdstuk “Ergonomie en comfort - Dubbele cabine” (Proace City):


Hoofdstuk “Ergonomie en comfort - Extra verwarming/ventilatie”:

Hoofdstukken “Verlichting en zichtbaarheid - Lichtschakelaar”, “In geval van pech - Vervangen van een lamp”:

Hoofdstuk “Veiligheid - Uitschakelen van de voorpassagiersairbag”:

Hoofdstuk “Veiligheid - ISOFIX-kinderzitjes” (Proace City Verso):
i-SizeTOP TETHER
Hoofdstuk “Veiligheid - Handbediend kinderslot”:

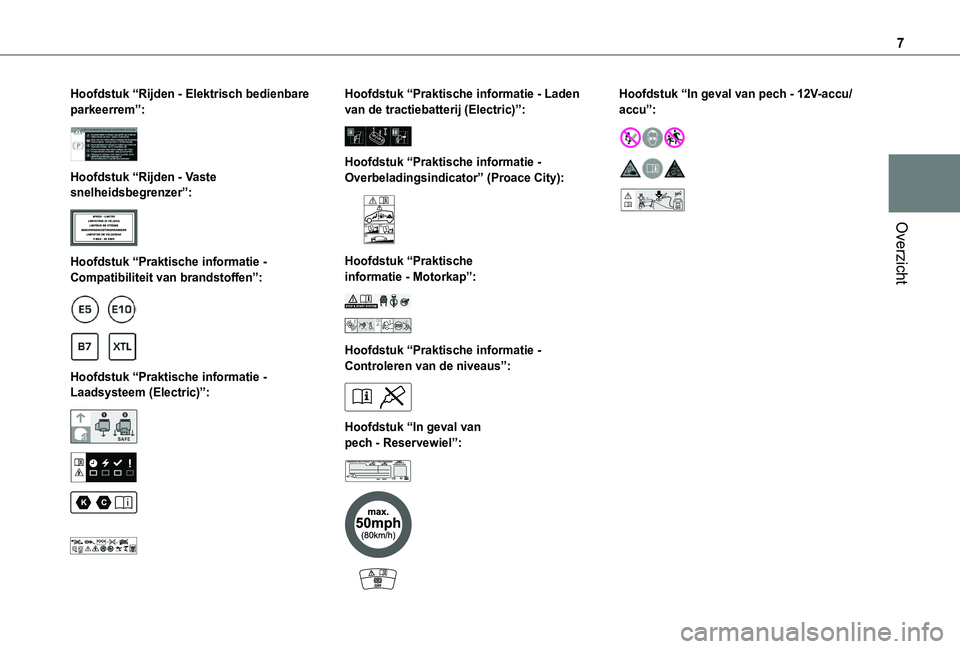

7
Overzicht
Hoofdstuk “Rijden - Elektrisch bedienbare parkeerrem”:

Hoofdstuk “Rijden - Vaste snelheidsbegrenzer”:

Hoofdstuk “Praktische informatie - Compatibiliteit van brandstoffen”:


Hoofdstuk “Praktische informatie - Laadsysteem (Electric)”:




Hoofdstuk “Praktische informatie - Laden van de tractiebatterij (Electric)”:

Hoofdstuk “Praktische informatie - Overbeladingsindicator” (Proace City):

Hoofdstuk “Praktische informatie - Motorkap”:

Hoofdstuk “Praktische informatie - Controleren van de niveaus”:

Hoofdstuk “In geval van pech - Reservewiel”:



Hoofdstuk “In geval van pech - 12V-accu/accu”:

24V12V

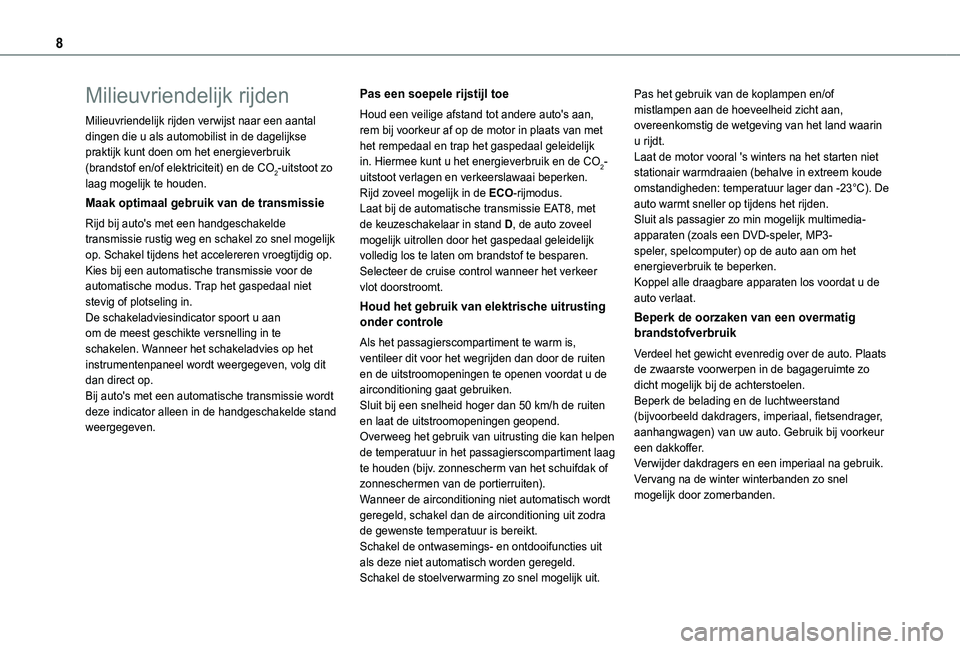

8
Milieuvriendelijk rijden
Milieuvriendelijk rijden verwijst naar een aantal dingen die u als automobilist in de dagelijkse praktijk kunt doen om het energieverbruik (brandstof en/of elektriciteit) en de CO2-uitstoot zo laag mogelijk te houden.
Maak optimaal gebruik van de transmissie
Rijd bij auto's met een handgeschakelde transmissie rustig weg en schakel zo snel mogelijk op. Schakel tijdens het accelereren vroegtijdig op.Kies bij een automatische transmissie voor de automatische modus. Trap het gaspedaal niet stevig of plotseling in.De schakeladviesindicator spoort u aan om de meest geschikte versnelling in te schakelen. Wanneer het schakeladvies op het instrumentenpaneel wordt weergegeven, volg dit dan direct op.Bij auto's met een automatische transmissie wordt deze indicator alleen in de handgeschakelde stand weergegeven.
Pas een soepele rijstijl toe
Houd een veilige afstand tot andere auto's aan, rem bij voorkeur af op de motor in plaats van met het rempedaal en trap het gaspedaal geleidelijk in. Hiermee kunt u het energieverbruik en de CO2-uitstoot verlagen en verkeerslawaai beperken.Rijd zoveel mogelijk in de ECO-rijmodus.Laat bij de automatische transmissie EAT8, met de keuzeschakelaar in stand D, de auto zoveel mogelijk uitrollen door het gaspedaal geleidelijk volledig los te laten om brandstof te besparen.Selecteer de cruise control wanneer het verkeer vlot doorstroomt.
Houd het gebruik van elektrische uitrusting onder controle
Als het passagierscompartiment te warm is, ventileer dit voor het wegrijden dan door de ruiten en de uitstroomopeningen te openen voordat u de airconditioning gaat gebruiken.Sluit bij een snelheid hoger dan 50 km/h de ruiten en laat de uitstroomopeningen geopend.Overweeg het gebruik van uitrusting die kan helpen
de temperatuur in het passagierscompartiment laag te houden (bijv. zonnescherm van het schuifdak of zonneschermen van de portierruiten).Wanneer de airconditioning niet automatisch wordt geregeld, schakel dan de airconditioning uit zodra de gewenste temperatuur is bereikt.Schakel de ontwasemings- en ontdooifuncties uit als deze niet automatisch worden geregeld.Schakel de stoelverwarming zo snel mogelijk uit.
Pas het gebruik van de koplampen en/of mistlampen aan de hoeveelheid zicht aan, overeenkomstig de wetgeving van het land waarin u rijdt.Laat de motor vooral 's winters na het starten niet stationair warmdraaien (behalve in extreem koude omstandigheden: temperatuur lager dan -23°C). De auto warmt sneller op tijdens het rijden.Sluit als passagier zo min mogelijk multimedia-apparaten (zoals een DVD-speler, MP3-speler, spelcomputer) op de auto aan om het energieverbruik te beperken.Koppel alle draagbare apparaten los voordat u de auto verlaat.
Beperk de oorzaken van een overmatig brandstofverbruik
Verdeel het gewicht evenredig over de auto. Plaats de zwaarste voorwerpen in de bagageruimte zo dicht mogelijk bij de achterstoelen.Beperk de belading en de luchtweerstand (bijvoorbeeld dakdragers, imperiaal, fietsendrager, aanhangwagen) van uw auto. Gebruik bij voorkeur
een dakkoffer.Verwijder dakdragers en een imperiaal na gebruik.Vervang na de winter winterbanden zo snel mogelijk door zomerbanden.

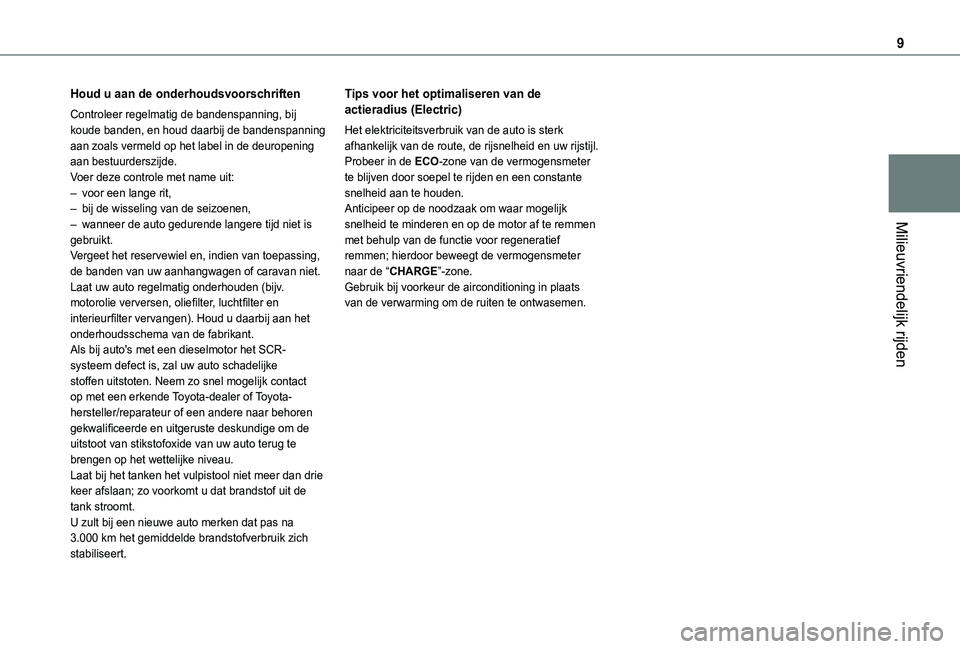

9
Milieuvriendelijk rijden
Houd u aan de onderhoudsvoorschriften
Controleer regelmatig de bandenspanning, bij koude banden, en houd daarbij de bandenspanning aan zoals vermeld op het label in de deuropening aan bestuurderszijde.Voer deze controle met name uit:– voor een lange rit,– bij de wisseling van de seizoenen,– wanneer de auto gedurende langere tijd niet is gebruikt.Vergeet het reservewiel en, indien van toepassing, de banden van uw aanhangwagen of caravan niet.Laat uw auto regelmatig onderhouden (bijv. motorolie verversen, oliefilter, luchtfilter en interieurfilter vervangen). Houd u daarbij aan het onderhoudsschema van de fabrikant.Als bij auto's met een dieselmotor het SCR-systeem defect is, zal uw auto schadelijke stoffen uitstoten. Neem zo snel mogelijk contact op met een erkende Toyota-dealer of Toyota-hersteller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige om de uitstoot van stikstofoxide van uw auto terug te
brengen op het wettelijke niveau.Laat bij het tanken het vulpistool niet meer dan drie keer afslaan; zo voorkomt u dat brandstof uit de tank stroomt.U zult bij een nieuwe auto merken dat pas na 3.000 km het gemiddelde brandstofverbruik zich stabiliseert.
Tips voor het optimaliseren van de actieradius (Electric)
Het elektriciteitsverbruik van de auto is sterk afhankelijk van de route, de rijsnelheid en uw rijstijl.Probeer in de ECO-zone van de vermogensmeter te blijven door soepel te rijden en een constante snelheid aan te houden.Anticipeer op de noodzaak om waar mogelijk snelheid te minderen en op de motor af te remmen met behulp van de functie voor regeneratief remmen; hierdoor beweegt de vermogensmeter naar de “CHARGE”-zone.Gebruik bij voorkeur de airconditioning in plaats van de verwarming om de ruiten te ontwasemen.

10

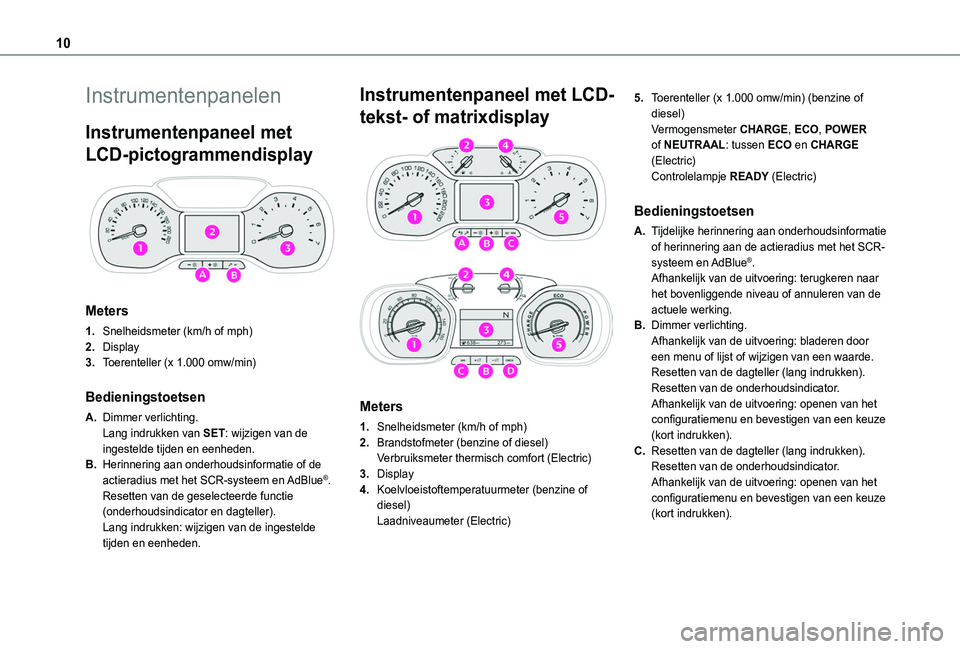

Instrumentenpanelen
Instrumentenpaneel met
LCD-pictogrammendisplay

Meters
1.Snelheidsmeter (km/h of mph)
2.Display
3.Toerenteller (x 1.000 omw/min)
Bedieningstoetsen
A.Dimmer verlichting.Lang indrukken van SET: wijzigen van de ingestelde tijden en eenheden.
B.Herinnering aan onderhoudsinformatie of de actieradius met het SCR-systeem en AdBlue®.Resetten van de geselecteerde functie (onderhoudsindicator en dagteller).Lang indrukken: wijzigen van de ingestelde tijden en eenheden.
Instrumentenpaneel met LCD-
tekst- of matrixdisplay


Meters
1.Snelheidsmeter (km/h of mph)
2.Brandstofmeter (benzine of diesel)Verbruiksmeter thermisch comfort (Electric)
3.Display
4.Koelvloeistoftemperatuurmeter (benzine of diesel)Laadniveaumeter (Electric)
5.Toerenteller (x 1.000 omw/min) (benzine of diesel)Vermogensmeter CHARGE, ECO, POWER of NEUTRAAL: tussen ECO en CHARGE (Electric)Controlelampje READY (Electric)
Bedieningstoetsen
A.Tijdelijke herinnering aan onderhoudsinformatie
of herinnering aan de actieradius met het SCR-systeem en AdBlue®.Afhankelijk van de uitvoering: terugkeren naar het bovenliggende niveau of annuleren van de actuele werking.
B.Dimmer verlichting.Afhankelijk van de uitvoering: bladeren door een menu of lijst of wijzigen van een waarde.Resetten van de dagteller (lang indrukken).Resetten van de onderhoudsindicator.Afhankelijk van de uitvoering: openen van het configuratiemenu en bevestigen van een keuze (kort indrukken).
C.Resetten van de dagteller (lang indrukken).Resetten van de onderhoudsindicator.Afhankelijk van de uitvoering: openen van het configuratiemenu en bevestigen van een keuze (kort indrukken).
