stop start TOYOTA PROACE CITY EV 2021 Kasutusjuhend (in Estonian)

2



 ■Ülevaade
Ülevaade 4Sildid 6
 ■Ökonoomne sõit
1Mõõdikud
Mõõdikupaneelid 10Hoiatus- ja märgutuled 14Märgutuled 20Teekonnaarvuti 27Puuteekraaniga BLUETOOTH-helisüsteemi 28Puuteekraan 29Kuupäeva ja kellaaja seadmine 31
2Juurdepääs
Elektrooniline võti, kaugjuhtpuldi funktsiooni ja sisemise võtmega 32Tegutsemine eriolukorras 39Keskne lukustamine / lukust avamine 43Uksed 45Üldisi soovitusi külgmiste liuguste kohta 45Tagumine katuse koormaluuk 47Alarm 48Elektrilised aknad 50Tagaukse akende kallutamine 51
3Kasutuslihtsus ja mugavus
Üldisi soovitusi istmete kohta 52Esiistmed 52Rooli reguleerimine 55Peeglid 562-kohaline eesmine pinkiste 57Tagumine pinkiste (2. istmerida) 59Tagaistmed (2. istmerida) 60
Tagaistmed (3. istmerida) 61Salongis olevad kinnituskohad 63Kahe asendiga pagasikatte riiul (eemaldatav) 69Pakiruumi kate (7 kohta) 70Ohukolmnurk 71Extenso-kabiin 73Pika kabiiniga kaubik 75Küte ja ventilatsioon 78Küte 79Käsitsi seatav õhukonditsioneer 79Kahetsooniline automaatne õhukonditsioneer 81Eesmine udueemaldi-sulati 83Küttega esiklaas 84Tagaklaasi ja/või välispeeglite udueemaldi-sulati 84Tagumine küte ja õhukonditsioneer 85Täiendav kütte-/ventilatsioonisüsteem 85Eelküte/jahutus (Elektrisõiduk) 87
4Valgustid ja nähtavus
Tulede lülitushoob 90Suunatuled 91Parktuled 91Esitulede automaatne süttimine 92Päevasõidutuled/küljetuled 92Saate- ja tervitustuled 93Automaatvalgustid – üldisi soovitusi 93Automaatne esitulede ümberlülitus 93Esitulede valgusvihu kõrguse reguleerimine 95Klaasipuhastite juhthoob 95Klaasipuhastiharjade vahetamine 97Automaatsed klaasipuhastid 98
5Ohutus
Üldisi ohutusalaseid soovitusi 99Hädaabi- ja abikõned 100
Ohutuled 102Helisignaal 102Jalakäija helisignaal (elektrisõiduk) 102Sõiduki stabiilsuskontroll (VSC) 102Toyota Traction Select 105Hill Assist Descent Control 106Turvavööd 107Turvapadjad 111Turvaistmed 11 4Eesmise kaassõitja turvapadja väljalülitamine 11 6ISOFIX-kinnitusega turvaistmed 121i-Size-turvaistmed 124Manuaalne lapselukk 125Elektriline lapselukk 125
6Sõitmine
Soovitusi juhtimise kohta 126Mootori käivitamise/väljalülitamine 128Manuaalne seisupidur 133Elektriline seisupidur 133Mägistardiabi 1365-käiguline manuaalkäigukast 1366-käiguline manuaalkäigukast 137Automaatkäigukastid 137Sõiduvalits (elektrisõiduk) 143Sõidurežiimid 144Käigulülituse näidik 145Stop & Start (Bensiini- või diiselsõiduk) 145Madala rehvirõhu andursüsteem 147Esiklaasinäidik 149Juhtimise ja manööverdamise abisüsteemid – üldsoovitused 150Kiirusepiirangute tuvastus ja soovitamine 152Kiiruspiirik 155Kiiruspiirik 157

4
Esitlus
Esitlus
Joonised ja kirjeldused on juhendavad. Teatud komponentide olemasolu ja asukoht varieerub sõltuvalt modifikatsioonist, viimistlusest ja riigist, kus sõiduk müüdi.
Mõõdikud ja juhtseadised
1.Kapoti avamishoob
2.Armatuurlaua kaitsmed
3.Helisignaal
4.Mõõdikupaneel
5.AlarmseadeSaatetuliHädaabikõne nuppSisemine tahavaatepeegel või ruumiline tahavaateekraan (Proace City)Monitoriga peegel (Proace City Verso)Turvavööde ja eesmise kaassõitja turvapadja hoiatustuli (Proace City Verso)Panoraamkatuse ruloo juhtseadis (Proace City Verso)
6.Puuteekraaniga BLUETOOTH-helisüsteemPuuteekraan ja TOYOTA Connect Radio või TOYOTA Connect Nav
7.USB-pesa
8.Küte/õhukonditsioneerEesmine udueemaldi-sulatiTagaklaasi udueemaldi-sulati
9.Elektriline seisupidurNupp "START/STOP"
10.Käigukast (bensiini- või diiselsõiduk)Sõiduvalits
11 .12 V pistikupesa
12.230 V lisavarustuse pesa
13.Kindalaegas
14.PanipaikKindalaegas
15.Eesmise kaassõitja turvapadja väljalülitus (kindalaeka kõrval, juurdepääs ukse avamisel)
Roolil olevad nupud/hoovad
1.Tulede/suunatulede juhthoobRuumilise tahavaate muutmise nupp (Proace City)Hääletuvastuse aktiveerimise nupp
2.Klaasipuhasti/klaasipesuri/teekonnaarvuti juhthoob
3.Nupud multimeedia allika (SRC)
valimiseks, muusika haldamiseks (LIST) ja telefonikõnede haldamiseks ("telefoni" sümbol)
4.Kiiruspiiriku / programmitava kiirushoidiku / Adaptiivne kiirushoidik nupud
5.Mõõdikupaneeli kuvarežiimi valikuratas
6.HääljuhtimineHelitugevuse seadmine
7.Helisüsteemi sätete nupud

5
Ülevaade
Külgmine lülitipaneel

1.Esitulede valgusvihu kõrguse käsitsi reguleerimine
2.Stop & Start
3.Parkimissensorid
4.Lisakütte-/ventilatsioonisüsteem (diiselsõiduk)Eelkütte/-jahutuse töötamise märgutuli (elektrisõiduk)
5.Aktiivne sõidurajalt kõrvalekaldumise hoiatussüsteem
6.Madala rehvirõhu tuvastus
7.Elektriline lapselukk
8.Küttega esiklaas
9.Esiklaasinäidik
Juhiuksel olevad nupud

1.Kaubaruumi lukustus / lukust avamine (Proace City)
2.Elektriline lapselukk
Keskmine lülitupaneel

1.Ohutuled
2.Sisemine ukselukkude lüliti
3.Hill Assist Descent Control
4.Säästurežiim
5.Toyota Traction Select
6.Elektriline seisupidur
7.Mootori käivitamise/seiskamise nupp
8.Süsteemid DSC/ASR
Elektrimootor

1.Laadimispesad
2.Sõiduaku
3.12 V tarvikuaku
4.Pardalaadur
5.Elektrimootor
6.Laadimiskaabel
Laadimispesad 1 võimaldavad laadimist 3 järgmisel viisil.– Laadimine olmevõrgust režiimil 2, kasutades olmepistikupesa ja vastavat laadimiskaablit 6.– Kiirlaadimine režiimil 3, kasutades kiirlaadurit (seinale paigaldatud).– Ülikiirlaadimine režiimil 4, kasutades avalikku laadimisjaama.400 V sõiduaku 2 põhineb liitiumioontehnikal. Sellesse akusse salvestatud energiat

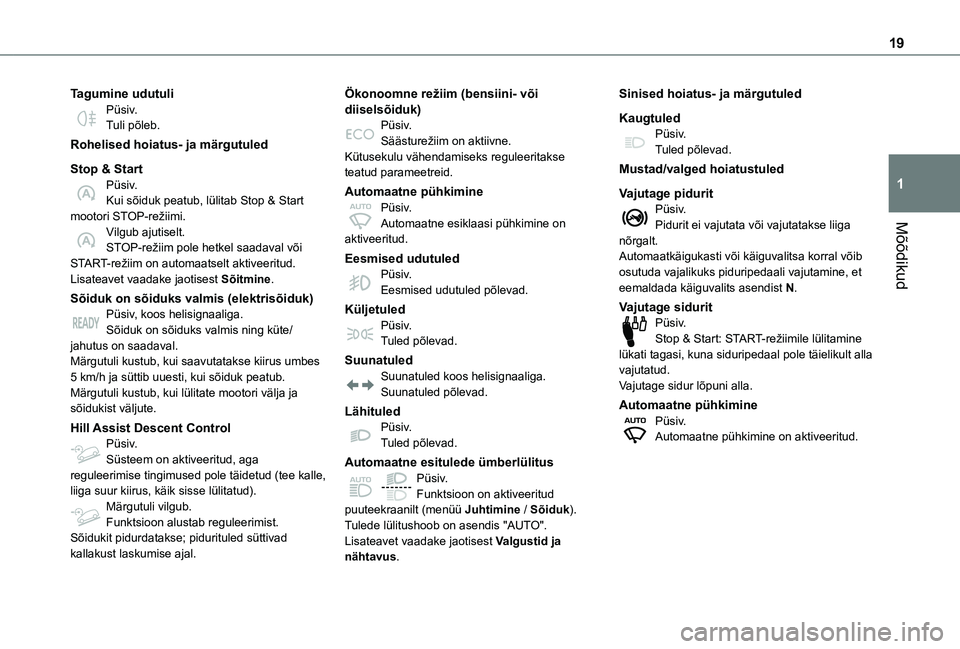

19
Mõõdikud
1
Tagumine udutuliPüsiv.Tuli põleb.
Rohelised hoiatus- ja märgutuled
Stop & StartPüsiv.Kui sõiduk peatub, lülitab Stop & Start mootori STOP-režiimi.Vilgub ajutiselt.STOP-režiim pole hetkel saadaval või START-režiim on automaatselt aktiveeritud.Lisateavet vaadake jaotisest Sõitmine.
Sõiduk on sõiduks valmis (elektrisõiduk)Püsiv, koos helisignaaliga.Sõiduk on sõiduks valmis ning küte/jahutus on saadaval.Märgutuli kustub, kui saavutatakse kiirus umbes 5 km/h ja süttib uuesti, kui sõiduk peatub.Märgutuli kustub, kui lülitate mootori välja ja sõidukist väljute.
Hill Assist Descent ControlPüsiv.
Süsteem on aktiveeritud, aga reguleerimise tingimused pole täidetud (tee kalle, liiga suur kiirus, käik sisse lülitatud).Märgutuli vilgub.Funktsioon alustab reguleerimist.Sõidukit pidurdatakse; pidurituled süttivad kallakust laskumise ajal.
Ökonoomne režiim (bensiini- või diiselsõiduk)Püsiv.Säästurežiim on aktiivne.Kütusekulu vähendamiseks reguleeritakse teatud parameetreid.
Automaatne pühkiminePüsiv.Automaatne esiklaasi pühkimine on aktiveeritud.
Eesmised udutuledPüsiv.Eesmised udutuled põlevad.
KüljetuledPüsiv.Tuled põlevad.
SuunatuledSuunatuled koos helisignaaliga.Suunatuled põlevad.
LähituledPüsiv.Tuled põlevad.
Automaatne esitulede ümberlülitusPüsiv.Funktsioon on aktiveeritud puuteekraanilt (menüü Juhtimine / Sõiduk).Tulede lülitushoob on asendis "AUTO".Lisateavet vaadake jaotisest Valgustid ja nähtavus.
Sinised hoiatus- ja märgutuled
KaugtuledPüsiv.Tuled põlevad.
Mustad/valged hoiatustuled
Vajutage piduritPüsiv.Pidurit ei vajutata või vajutatakse liiga nõrgalt.Automaatkäigukasti või käiguvalitsa korral võib osutuda vajalikuks piduripedaali vajutamine, et eemaldada käiguvalits asendist N.
Vajutage siduritPüsiv.Stop & Start: START-režiimile lülitamine lükati tagasi, kuna siduripedaal pole täielikult alla vajutatud.Vajutage sidur lõpuni alla.
Automaatne pühkiminePüsiv.Automaatne pühkimine on aktiveeritud.

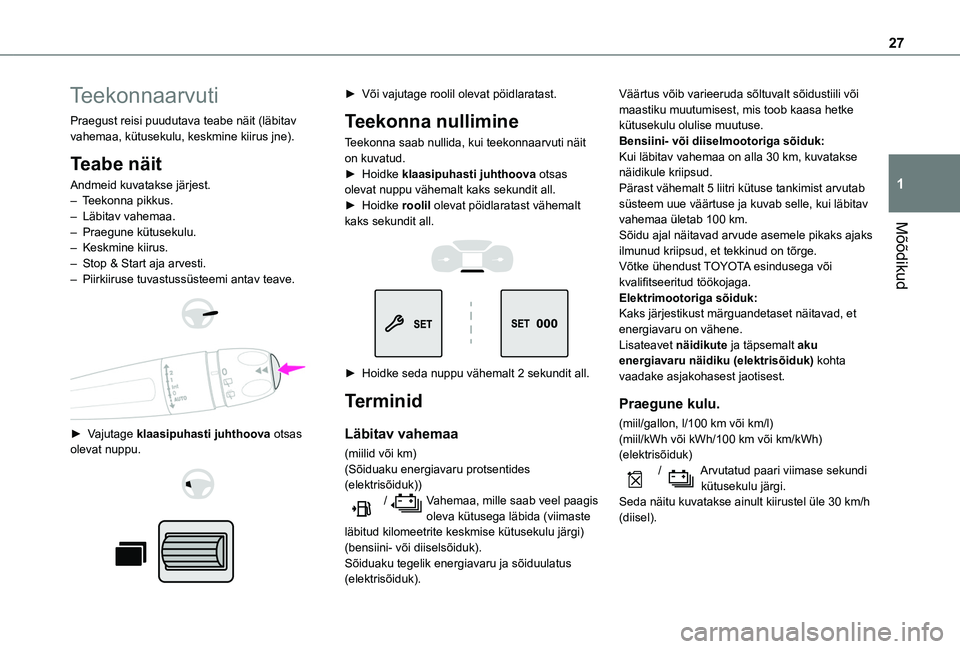

27
Mõõdikud
1
Teekonnaarvuti
Praegust reisi puudutava teabe näit (läbitav vahemaa, kütusekulu, keskmine kiirus jne).
Teabe näit
Andmeid kuvatakse järjest.– Teekonna pikkus.– Läbitav vahemaa.– Praegune kütusekulu.– Keskmine kiirus.– Stop & Start aja arvesti.– Piirkiiruse tuvastussüsteemi antav teave.


► Vajutage klaasipuhasti juhthoova otsas
olevat nuppu.


► Või vajutage roolil olevat pöidlaratast.
Teekonna nullimine
Teekonna saab nullida, kui teekonnaarvuti näit on kuvatud.► Hoidke klaasipuhasti juhthoova otsas olevat nuppu vähemalt kaks sekundit all.► Hoidke roolil olevat pöidlaratast vähemalt kaks sekundit all.


► Hoidke seda nuppu vähemalt 2 sekundit all.
Terminid
Läbitav vahemaa
(miilid või km)(Sõiduaku energiavaru protsentides (elektrisõiduk)) / Vahemaa, mille saab veel paagis oleva kütusega läbida (viimaste läbitud kilomeetrite keskmise kütusekulu järgi) (bensiini- või diiselsõiduk).Sõiduaku tegelik energiavaru ja sõiduulatus (elektrisõiduk).
Väärtus võib varieeruda sõltuvalt sõidustiili või maastiku muutumisest, mis toob kaasa hetke kütusekulu olulise muutuse.Bensiini- või diiselmootoriga sõiduk:Kui läbitav vahemaa on alla 30 km, kuvatakse näidikule kriipsud.Pärast vähemalt 5 liitri kütuse tankimist arvutab süsteem uue väärtuse ja kuvab selle, kui läbitav vahemaa ületab 100 km.Sõidu ajal näitavad arvude asemele pikaks ajaks ilmunud kriipsud, et tekkinud on tõrge.Võtke ühendust TOYOTA esindusega või kvalifitseeritud töökojaga.Elektrimootoriga sõiduk:Kaks järjestikust märguandetaset näitavad, et energiavaru on vähene.Lisateavet näidikute ja täpsemalt aku energiavaru näidiku (elektrisõiduk) kohta vaadake asjakohasest jaotisest.
Praegune kulu.
(miil/gallon, l/100 km või km/l)(miil/kWh või kWh/100 km või km/kWh)
(elektrisõiduk) / Arvutatud paari viimase sekundi kütusekulu järgi.Seda näitu kuvatakse ainult kiirustel üle 30 km/h (diisel).

28
Keskmine kulu
(miil/gallon, l/100 km või km/l)(miil/kWh või kWh/100 km või km/kWh) (elektrisõiduk) / Arvutatud alates teekonnaarvuti viimasest nullimisest.
Keskmine kiirus
(miil/h või km/h)Arvutatud alates teekonnaarvuti viimasest nullimisest.
Läbitud vahemaa
(km või miilides)Arvutatud alates teekonnaarvuti viimasest nullimisest.
Stop & Start aja arvesti
(minutid/sekundid või tunnid/minutid)
Kui teie sõidukil on Stop & Start, arvutab aja arvesti STOP-režiimis reisi ajal kulutatud aja.See nullitakse iga kord süüte sisselülitamisel.
Puuteekraaniga
BLUETOOTH-
helisüsteemi

Süsteem võimaldab juurdepääsu järgmisele.– Helisüsteemi ja telefoni nupud ning nende teabe näidud.– Sõiduki funktsioonide ja seadmete häälestusmenüüd.– Õhukonditsioneeri nupud (sõltuvalt versioonist).
WARNI NG
Ohutuse tagamiseks peatage alati sõiduk enne, kui teete püsivat tähelepanu nõudvaid toiminguid.Kõik funktsioonid ei ole sõidu ajal ligipääsetavad.
Soovitusi
Ärge kasutage puuteekraanil teravaid esemeid.
Ärge puudutage puuteekraani märja käega.Puhastage puuteekraani pehme, puhta lapiga.
Põhinupud
Kui süüde on väljas: süsteemi käivitamineKui mootor töötab: vaigistusVasakpoolne nupp: helitugevuse reguleerimine (keeramine) / juurdepääs otse menüüsse Meedia (vajutus)Parempoolne nupp: õhuvoo reguleerimine (keeramine) / juurdepääs otse menüüsse Kliima (vajutus)Juurdepääs menüüdele
Naasmine eelmisele kuvale või kinnitus
NOTIC E
Kui teisel leheküljel ei ole mõnda aega midagi tehtud, ilmub automaatselt taas esimene lehekülg.
Menüüd
Raadio
Meedia
KliimaTemperatuuri, õhuvoo jms sätted.Lisateavet käsitsi seatava õhukonditsioneeri kohta vaadake asjakohasest jaotisest.Telefon
Juhtimine

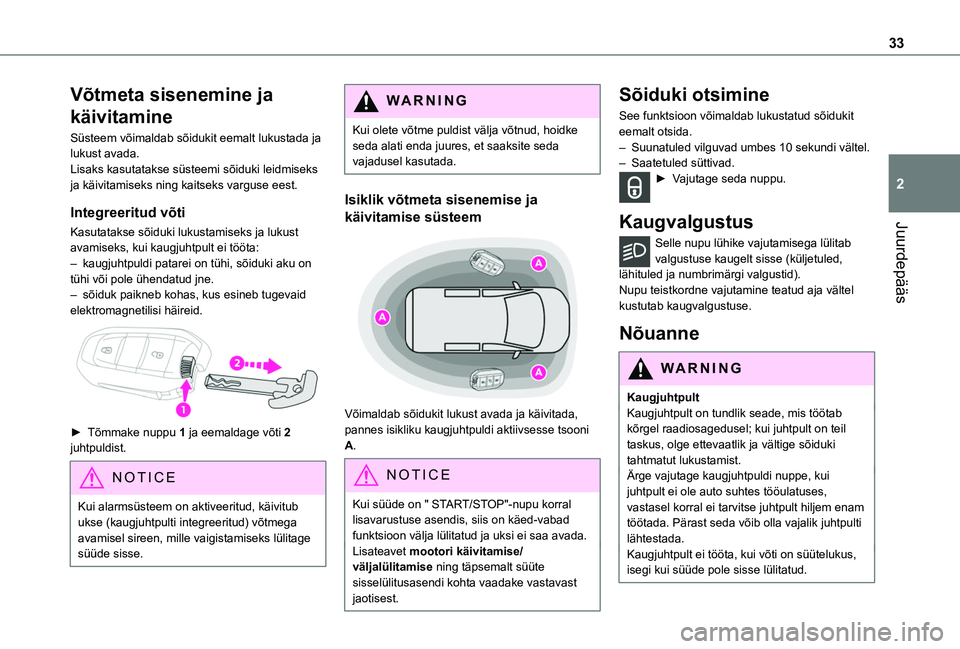

33
Juurdepääs
2
Võtmeta sisenemine ja
käivitamine
Süsteem võimaldab sõidukit eemalt lukustada ja lukust avada. Lisaks kasutatakse süsteemi sõiduki leidmiseks ja käivitamiseks ning kaitseks varguse eest.
Integreeritud võti
Kasutatakse sõiduki lukustamiseks ja lukust avamiseks, kui kaugjuhtpult ei tööta:– kaugjuhtpuldi patarei on tühi, sõiduki aku on tühi või pole ühendatud jne.– sõiduk paikneb kohas, kus esineb tugevaid elektromagnetilisi häireid.

► Tõmmake nuppu 1 ja eemaldage võti 2 juhtpuldist.
NOTIC E
Kui alarmsüsteem on aktiveeritud, käivitub ukse (kaugjuhtpulti integreeritud) võtmega avamisel sireen, mille vaigistamiseks lülitage
süüde sisse.
WARNI NG
Kui olete võtme puldist välja võtnud, hoidke seda alati enda juures, et saaksite seda vajadusel kasutada.
Isiklik võtmeta sisenemise ja
käivitamise süsteem

Võimaldab sõidukit lukust avada ja käivitada, pannes isikliku kaugjuhtpuldi aktiivsesse tsooni
A.
NOTIC E
Kui süüde on " START/STOP"-nupu korral lisavarustuse asendis, siis on käed-vabad funktsioon välja lülitatud ja uksi ei saa avada.
Lisateavet mootori käivitamise/väljalülitamise ning täpsemalt süüte sisselülitusasendi kohta vaadake vastavast jaotisest.
Sõiduki otsimine
See funktsioon võimaldab lukustatud sõidukit eemalt otsida.– Suunatuled vilguvad umbes 10 sekundi vältel.– Saatetuled süttivad.► Vajutage seda nuppu.
Kaugvalgustus
Selle nupu lühike vajutamisega lülitab valgustuse kaugelt sisse (küljetuled, lähituled ja numbrimärgi valgustid).Nupu teistkordne vajutamine teatud aja vältel kustutab kaugvalgustuse.
Nõuanne
WARNI NG
KaugjuhtpultKaugjuhtpult on tundlik seade, mis töötab kõrgel raadiosagedusel; kui juhtpult on teil taskus, olge ettevaatlik ja vältige sõiduki tahtmatut lukustamist.Ärge vajutage kaugjuhtpuldi nuppe, kui juhtpult ei ole auto suhtes tööulatuses, vastasel korral ei tarvitse juhtpult hiljem enam töötada. Pärast seda võib olla vajalik juhtpulti lähtestada.Kaugjuhtpult ei tööta, kui võti on süütelukus, isegi kui süüde pole sisse lülitatud.

42
WARNI NG
Seadmes on tabletikujuline patarei.Vältige patarei allaneelamist. Söövitusoht!Patarei allaneelamine võib vaid 2 tunniga põhjustada tõsise siseelundite söövituse ja surma.Patarei allaneelamisel või kehaõõnsusse sattumisel pöörduge viivitamatult arsti poole.Hoidke uusi ja kasutatud patareisid lastele kättesaamatus kohas.Kui patareipesa ei sulgu korralikult, ärge toodet kasutage ja hoidke seda lastele kättesaamatus kohas.
WARNI NG
Sobimatu patarei paigaldamisel tekib plahvatusoht!Vahetage patarei ainult sama tüüpi patareiga.
WARNI NG
Plahvatusoht või tuleohtliku vedeliku või gaasi lekkeoht!Ärge kasutage/hoidke keskkonnas, kus temperatuur on väga kõrge või õhurõhk on suure absoluutse kõrguse tõttu väga madal.
Ärge üritage kasutatud patareid põletada, purustada ega katki lõigata.
Kaugjuhtpuldi lähtestamine
Pärast patarei vahetamist või rikke korral võib olla vajalik kaugjuhtpulti lähtestada.
Ilma Võtmeta sisenemine ja
käivitamine-ta -ta

► Lülitage süüde välja.► Keerake võti asendisse 2 (süüde sees).► Seejärel vajutage kohe suletud ripplukuga nuppu ja hoidke seda paar sekundit all.► Lülitage süüde välja ja eemaldage võti
süütelukust.Kaugjuhtpult on nüüd taas töökorras.

► Sisestage mehaaniline võti (paikneb kaugjuhtpuldi sees) lukuauku, et sõiduk avada.► Asetage elektrooniline võti roolisambal asuva lugeri vastu ja hoidke, kuni süüde lülitub sisse.► Manuaalkäigukasti korral seadke käigukang vabakäigule ja vajutage sidur täiesti alla.► Automaatkäigukasti korral valige asend P ja vajutage pidurit.► Lülitage süüde sisse, vajutades nuppu "START/STOP".Kui tõrge pärast taaskäivitamist püsib, pöörduge kohe Toyota volitatud edasimüüja, Toyota volitatud remonditöökoja vm usaldusväärse remonditöökoja poole.

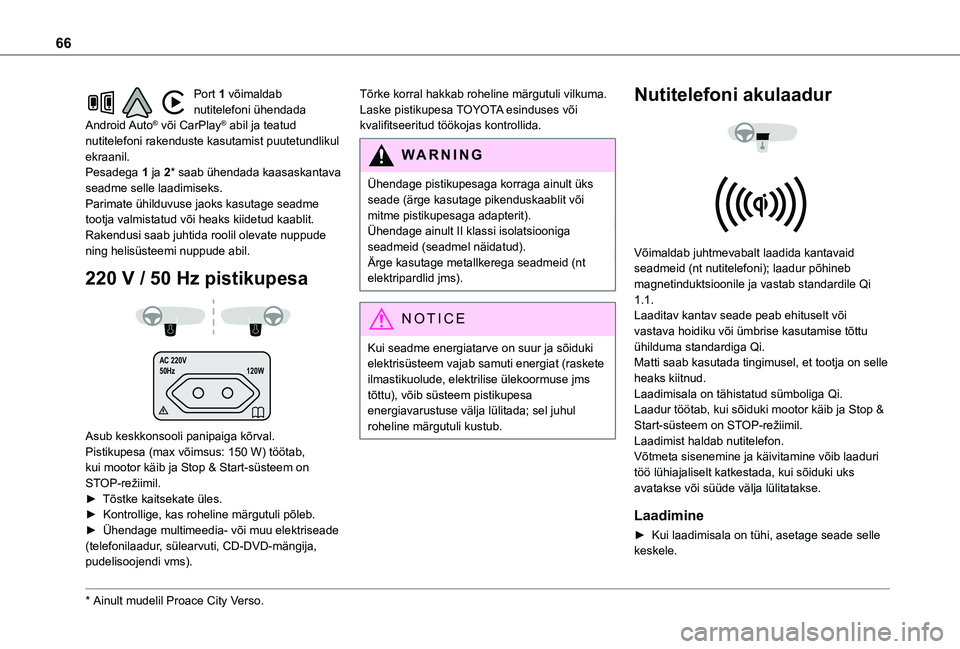

66
Port 1 võimaldab nutitelefoni ühendada Android Auto® või CarPlay® abil ja teatud nutitelefoni rakenduste kasutamist puutetundlikul ekraanil.Pesadega 1 ja 2* saab ühendada kaasaskantava seadme selle laadimiseks.Parimate ühilduvuse jaoks kasutage seadme tootja valmistatud või heaks kiidetud kaablit.Rakendusi saab juhtida roolil olevate nuppude ning helisüsteemi nuppude abil.
220 V / 50 Hz pistikupesa
AC 220V
50Hz 120W

Asub keskkonsooli panipaiga kõrval.Pistikupesa (max võimsus: 150 W) töötab, kui mootor käib ja Stop & Start-süsteem on STOP-režiimil.► Tõstke kaitsekate üles.► Kontrollige, kas roheline märgutuli põleb.► Ühendage multimeedia- või muu elektriseade (telefonilaadur, sülearvuti, CD-DVD-mängija, pudelisoojendi vms).
* Ainult mudelil Proace City Verso.
Tõrke korral hakkab roheline märgutuli vilkuma.Laske pistikupesa TOYOTA esinduses või kvalifitseeritud töökojas kontrollida.
WARNI NG
Ühendage pistikupesaga korraga ainult üks seade (ärge kasutage pikenduskaablit või mitme pistikupesaga adapterit).Ühendage ainult II klassi isolatsiooniga
seadmeid (seadmel näidatud).Ärge kasutage metallkerega seadmeid (nt elektripardlid jms).
NOTIC E
Kui seadme energiatarve on suur ja sõiduki elektrisüsteem vajab samuti energiat (raskete ilmastikuolude, elektrilise ülekoormuse jms tõttu), võib süsteem pistikupesa energiavarustuse välja lülitada; sel juhul roheline märgutuli kustub.
Nutitelefoni akulaadur


Võimaldab juhtmevabalt laadida kantavaid seadmeid (nt nutitelefoni); laadur põhineb magnetinduktsioonile ja vastab standardile Qi 1.1.Laaditav kantav seade peab ehituselt või vastava hoidiku või ümbrise kasutamise tõttu ühilduma standardiga Qi.Matti saab kasutada tingimusel, et tootja on selle heaks kiitnud.Laadimisala on tähistatud sümboliga Qi.Laadur töötab, kui sõiduki mootor käib ja Stop & Start-süsteem on STOP-režiimil.Laadimist haldab nutitelefon.Võtmeta sisenemine ja käivitamine võib laaduri töö lühiajaliselt katkestada, kui sõiduki uks avatakse või süüde välja lülitatakse.
Laadimine
► Kui laadimisala on tühi, asetage seade selle keskele.

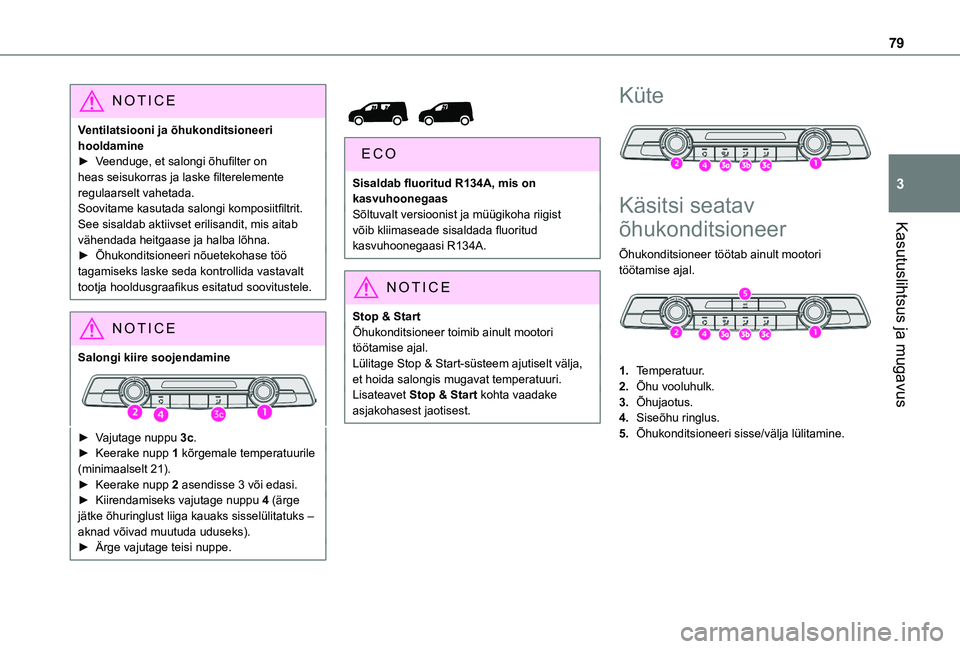

79
Kasutuslihtsus ja mugavus
3
NOTIC E
Ventilatsiooni ja õhukonditsioneeri hooldamine► Veenduge, et salongi õhufilter on heas seisukorras ja laske filterelemente regulaarselt vahetada.Soovitame kasutada salongi komposiitfiltrit. See sisaldab aktiivset erilisandit, mis aitab vähendada heitgaase ja halba lõhna.► Õhukonditsioneeri nõuetekohase töö tagamiseks laske seda kontrollida vastavalt tootja hooldusgraafikus esitatud soovitustele.
NOTIC E
Salongi kiire soojendamine
► Vajutage nuppu 3c.
► Keerake nupp 1 kõrgemale temperatuurile (minimaalselt 21).► Keerake nupp 2 asendisse 3 või edasi.► Kiirendamiseks vajutage nuppu 4 (ärge jätke õhuringlust liiga kauaks sisselülitatuks – aknad võivad muutuda uduseks).► Ärge vajutage teisi nuppe.


Sisaldab fluoritud R134A, mis on kasvuhoonegaasSõltuvalt versioonist ja müügikoha riigist võib kliimaseade sisaldada fluoritud kasvuhoonegaasi R134A.
NOTIC E
Stop & StartÕhukonditsioneer toimib ainult mootori töötamise ajal.Lülitage Stop & Start-süsteem ajutiselt välja, et hoida salongis mugavat temperatuuri.Lisateavet Stop & Start kohta vaadake asjakohasest jaotisest.
Küte

Käsitsi seatav
õhukonditsioneer
Õhukonditsioneer töötab ainult mootori töötamise ajal.

1.Temperatuur.
2.Õhu vooluhulk.
3.Õhujaotus.
4.Siseõhu ringlus.
5.Õhukonditsioneeri sisse/välja lülitamine.
