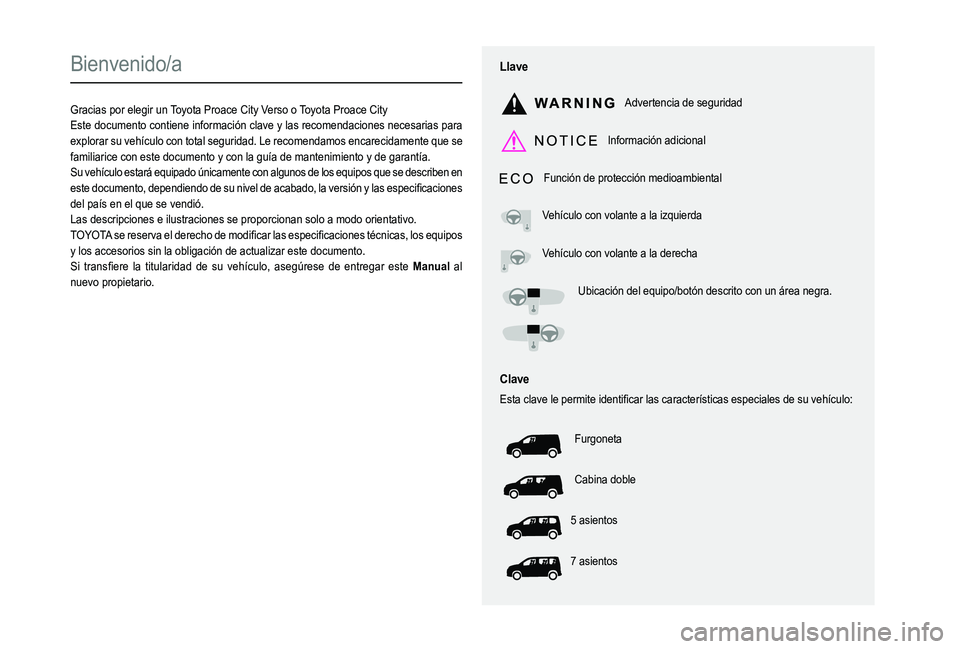

Bienvenido/a
Gracias por elegir un Toyota Proace City Verso o Toyota Proace CityEste documento contiene información clave y las recomendaciones necesarias para explorar su vehículo con total seguridad. Le recomendamos encarecidamente que se familiarice con este documento y con la guía de mantenimiento y de garantía.Su vehículo estará equipado únicamente con algunos de los equipos que se describen en 004800560057del país en el que se vendió.Las descripciones e ilustraciones se proporcionan solo a modo orientativo.0037
y los accesorios sin la obligación de actualizar este documento.0036004C0003Manual al nuevo propietario.
Llave
Advertencia de seguridad
Información adicional
Función de protección medioambiental
Vehículo con volante a la izquierda
Vehículo con volante a la derecha
Ubicación del equipo/botón descrito con un área negra.
Clave
00280056005700440003
Furgoneta
Cabina doble
5 asientos
7 asientos

2

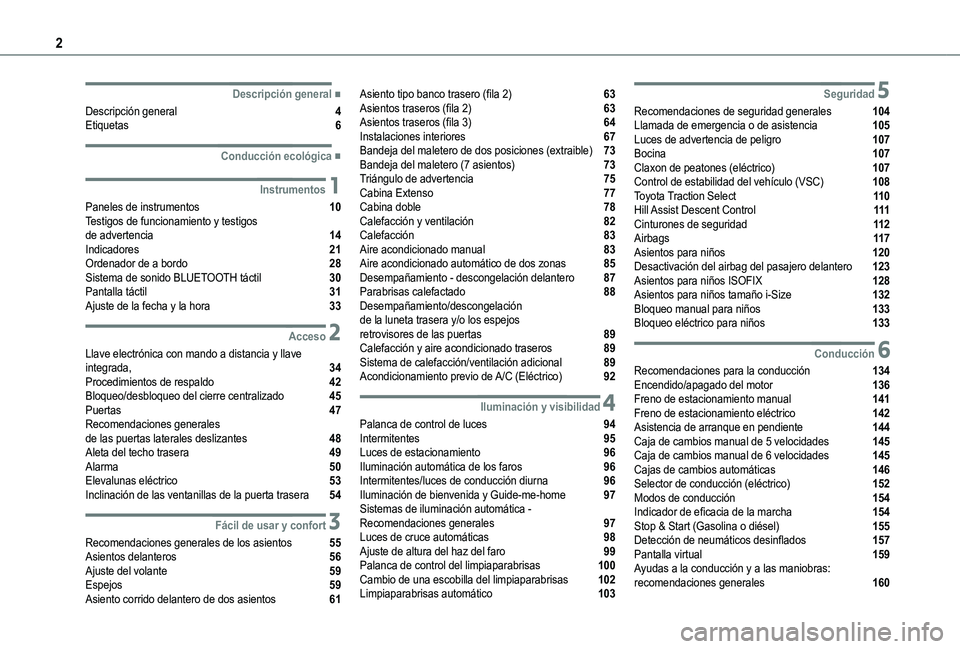

 ■Descripción general
Descripción general 4Etiquetas 6
 ■Conducción ecológica
1Instrumentos
Paneles de instrumentos 10Testigos de funcionamiento y testigos de advertencia 14Indicadores 21Ordenador de a bordo 28Sistema de sonido BLUETOOTH táctil 30Pantalla táctil 31Ajuste de la fecha y la hora 33
2Acceso
Llave electrónica con mando a distancia y llave integrada, 34Procedimientos de respaldo 42Bloqueo/desbloqueo del cierre centralizado 45Puertas 47Recomendaciones generales de las puertas laterales deslizantes 48Aleta del techo trasera 49Alarma 50Elevalunas eléctrico 53Inclinación de las ventanillas de la puerta trasera 54
3Fácil de usar y confort
Recomendaciones generales de los asientos 55Asientos delanteros 56Ajuste del volante 59Espejos 59Asiento corrido delantero de dos asientos 61
Asiento tipo banco trasero (fila 2) 63Asientos traseros (fila 2) 63Asientos traseros (fila 3) 64Instalaciones interiores 67Bandeja del maletero de dos posiciones (extraible) 73Bandeja del maletero (7 asientos) 73Triángulo de advertencia 75Cabina Extenso 77Cabina doble 78Calefacción y ventilación 82Calefacción 83Aire acondicionado manual 83Aire acondicionado automático de dos zonas 85Desempañamiento - descongelación delantero 87Parabrisas calefactado 88Desempañamiento/descongelación de la luneta trasera y/o los espejos retrovisores de las puertas 89Calefacción y aire acondicionado traseros 89Sistema de calefacción/ventilación adicional 89Acondicionamiento previo de A/C (Eléctrico) 92
4Iluminación y visibilidad
Palanca de control de luces 94Intermitentes 95Luces de estacionamiento 96Iluminación automática de los faros 96Intermitentes/luces de conducción diurna 96Iluminación de bienvenida y Guide-me-home 97Sistemas de iluminación automática - Recomendaciones generales 97Luces de cruce automáticas 98Ajuste de altura del haz del faro 99Palanca de control del limpiaparabrisas 100Cambio de una escobilla del limpiaparabrisas 102Limpiaparabrisas automático 103
5Seguridad
Recomendaciones de seguridad generales 104Llamada de emergencia o de asistencia 105Luces de advertencia de peligro 107Bocina 107Claxon de peatones (eléctrico) 107Control de estabilidad del vehículo (VSC) 108Toyota Traction Select 11 0Hill Assist Descent Control 111Cinturones de seguridad 11 2Airbags 11 7Asientos para niños 120Desactivación del airbag del pasajero delantero 123Asientos para niños ISOFIX 128Asientos para niños tamaño i-Size 132Bloqueo manual para niños 133Bloqueo eléctrico para niños 133
6Conducción
Recomendaciones para la conducción 134Encendido/apagado del motor 136Freno de estacionamiento manual 141Freno de estacionamiento eléctrico 142Asistencia de arranque en pendiente 144Caja de cambios manual de 5 velocidades 145Caja de cambios manual de 6 velocidades 145Cajas de cambios automáticas 146Selector de conducción (eléctrico) 152Modos de conducción 154Indicador de eficacia de la marcha 154Stop & Start (Gasolina o diésel) 155Detección de neumáticos desinflados 157Pantalla virtual 159Ayudas a la conducción y a las maniobras: recomendaciones generales 160

3

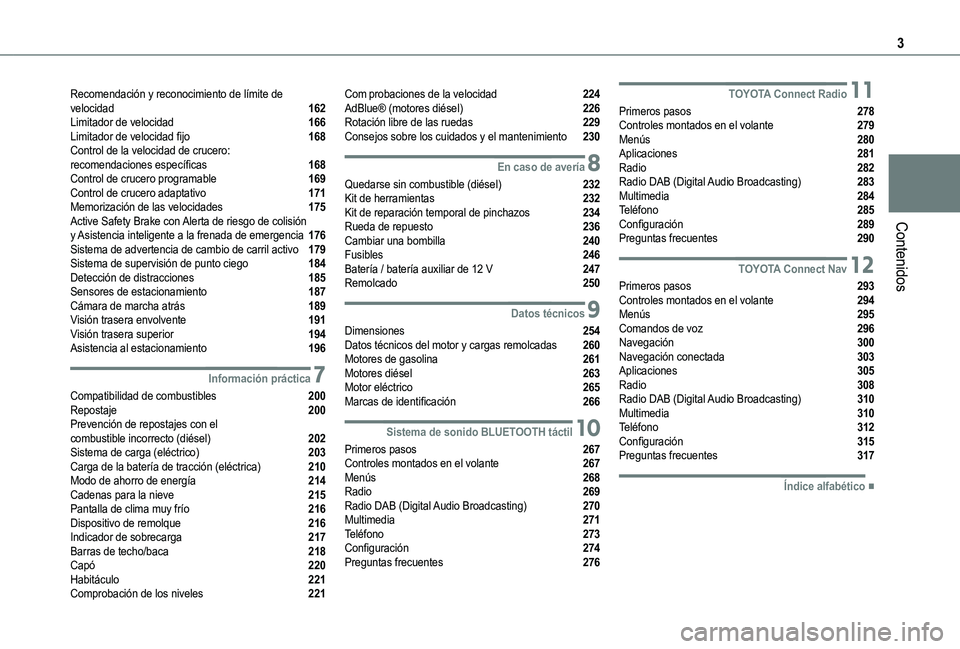

Contenidos
Recomendación y reconocimiento de límite de velocidad 162Limitador de velocidad 166Limitador de velocidad fijo 168Control de la velocidad de crucero: recomendaciones específicas 168Control de crucero programable 169Control de crucero adaptativo 171Memorización de las velocidades 175Active Safety Brake con Alerta de riesgo de colisión y Asistencia inteligente a la frenada de emergencia 176Sistema de advertencia de cambio de carril activo 179Sistema de supervisión de punto ciego 184Detección de distracciones 185Sensores de estacionamiento 187Cámara de marcha atrás 189Visión trasera envolvente 191Visión trasera superior 194Asistencia al estacionamiento 196
7Información práctica
Compatibilidad de combustibles 200Repostaje 200Prevención de repostajes con el combustible incorrecto (diésel) 202Sistema de carga (eléctrico) 203Carga de la batería de tracción (eléctrica) 210Modo de ahorro de energía 214Cadenas para la nieve 215Pantalla de clima muy frío 216Dispositivo de remolque 216Indicador de sobrecarga 217Barras de techo/baca 218Capó 220Habitáculo 221Comprobación de los niveles 221
Com probaciones de la velocidad 224AdBlue® (motores diésel) 226Rotación libre de las ruedas 229Consejos sobre los cuidados y el mantenimiento 230
8En caso de avería
Quedarse sin combustible (diésel) 232Kit de herramientas 232Kit de reparación temporal de pinchazos 234Rueda de repuesto 236Cambiar una bombilla 240Fusibles 246Batería / batería auxiliar de 12 V 247Remolcado 250
9Datos técnicos
Dimensiones 254Datos técnicos del motor y cargas remolcadas 260Motores de gasolina 261Motores diésel 263Motor eléctrico 265Marcas de identificación 266
10Sistema de sonido BLUETOOTH táctil
Primeros pasos 267Controles montados en el volante 267Menús 268Radio 269Radio DAB (Digital Audio Broadcasting) 270Multimedia 271Teléfono 273Configuración 274Preguntas frecuentes 276
11TOYOTA Connect Radio
Primeros pasos 278Controles montados en el volante 279Menús 280Aplicaciones 281Radio 282Radio DAB (Digital Audio Broadcasting) 283Multimedia 284Teléfono 285Configuración 289Preguntas frecuentes 290
12TOYOTA Connect Nav
Primeros pasos 293Controles montados en el volante 294Menús 295Comandos de voz 296Navegación 300Navegación conectada 303Aplicaciones 305Radio 308Radio DAB (Digital Audio Broadcasting) 310Multimedia 310Teléfono 312Configuración 315Preguntas frecuentes 317
 ■Índice alfabético

4

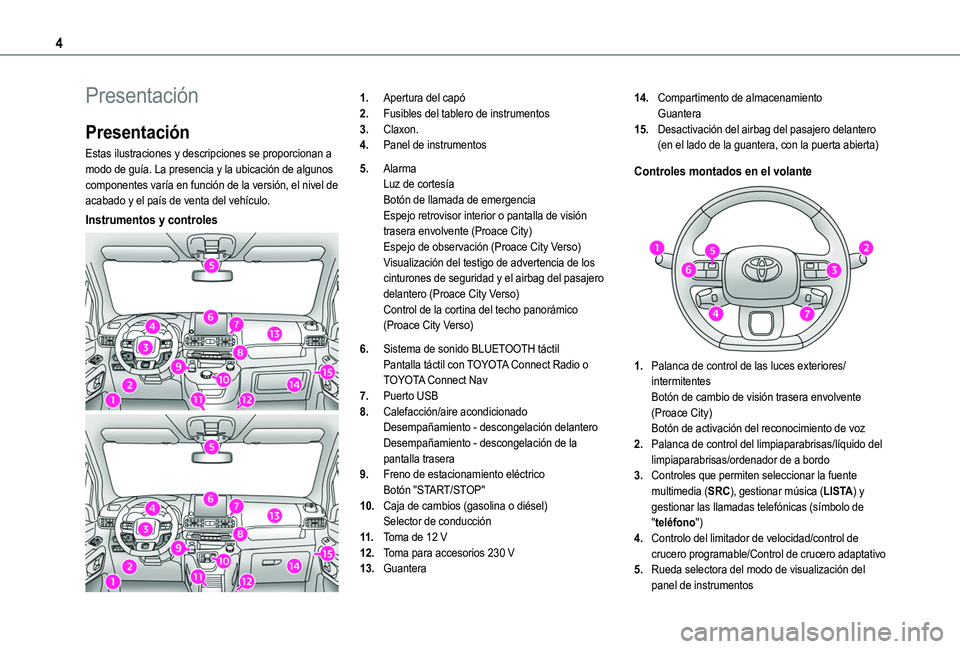

Presentación
Presentación
Estas ilustraciones y descripciones se proporcionan a modo de guía. La presencia y la ubicación de algunos componentes varía en función de la versión, el nivel de acabado y el país de venta del vehículo.
Instrumentos y controles
1.Apertura del capó
2.Fusibles del tablero de instrumentos
3.Claxon.
4.Panel de instrumentos
5.AlarmaLuz de cortesíaBotón de llamada de emergenciaEspejo retrovisor interior o pantalla de visión trasera envolvente (Proace City)Espejo de observación (Proace City Verso)Visualización del testigo de advertencia de los cinturones de seguridad y el airbag del pasajero delantero (Proace City Verso)Control de la cortina del techo panorámico (Proace City Verso)
6.Sistema de sonido BLUETOOTH táctilPantalla táctil con TOYOTA Connect Radio o TOYOTA Connect Nav
7.Puerto USB
8.Calefacción/aire acondicionadoDesempañamiento - descongelación delanteroDesempañamiento - descongelación de la pantalla trasera
9.Freno de estacionamiento eléctricoBotón "START/STOP"
10.Caja de cambios (gasolina o diésel)Selector de conducción
11 .Toma de 12 V
12.Toma para accesorios 230 V
13.Guantera
14.Compartimento de almacenamientoGuantera
15.Desactivación del airbag del pasajero delantero (en el lado de la guantera, con la puerta abierta)
Controles montados en el volante
1.Palanca de control de las luces exteriores/intermitentesBotón de cambio de visión trasera envolvente (Proace City)Botón de activación del reconocimiento de voz
2.Palanca de control del limpiaparabrisas/líquido del
limpiaparabrisas/ordenador de a bordo
3.Controles que permiten seleccionar la fuente multimedia (SRC), gestionar música (LISTA) y gestionar las llamadas telefónicas (símbolo de "teléfono")
4.Controlo del limitador de velocidad/control de crucero programable/Control de crucero adaptativo
5.Rueda selectora del modo de visualización del panel de instrumentos

5
Descripción general

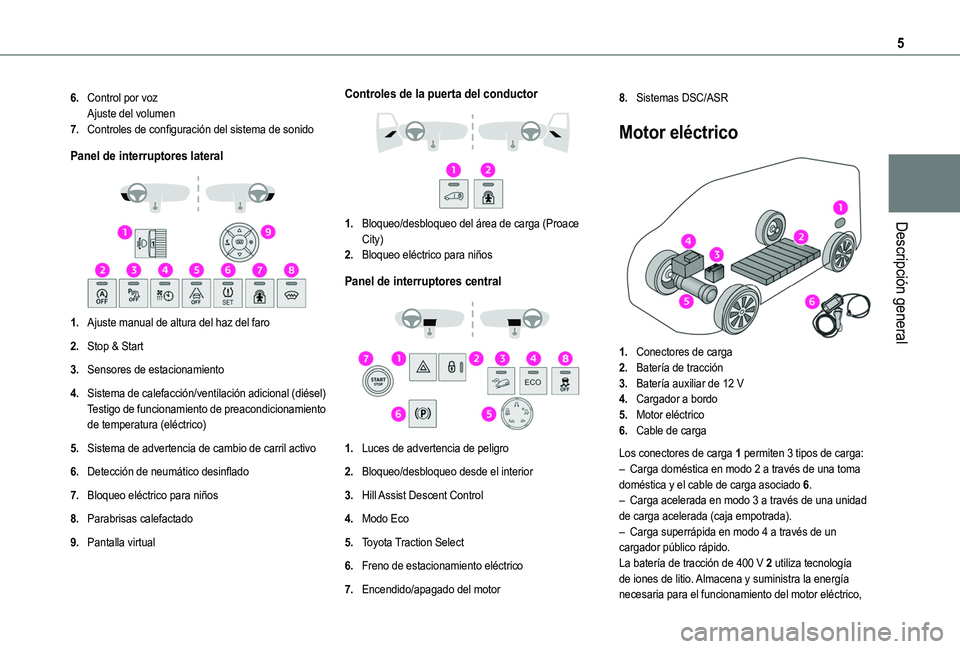

6.Control por vozAjuste del volumen
7.Controles de configuración del sistema de sonido
Panel de interruptores lateral

1.Ajuste manual de altura del haz del faro
2.Stop & Start
3.Sensores de estacionamiento
4.Sistema de calefacción/ventilación adicional (diésel)Testigo de funcionamiento de preacondicionamiento de temperatura (eléctrico)
5.Sistema de advertencia de cambio de carril activo
6.Detección de neumático desinflado
7.Bloqueo eléctrico para niños
8.Parabrisas calefactado
9.Pantalla virtual
Controles de la puerta del conductor

1.Bloqueo/desbloqueo del área de carga (Proace City)
2.Bloqueo eléctrico para niños
Panel de interruptores central

1.Luces de advertencia de peligro
2.Bloqueo/desbloqueo desde el interior
3.Hill Assist Descent Control
4.Modo Eco
5.Toyota Traction Select
6.Freno de estacionamiento eléctrico
7.Encendido/apagado del motor
8.Sistemas DSC/ASR
Motor eléctrico

1.Conectores de carga
2.Batería de tracción
3.Batería auxiliar de 12 V
4.Cargador a bordo
5.Motor eléctrico
6.Cable de carga
Los conectores de carga 1 permiten 3 tipos de carga:– Carga doméstica en modo 2 a través de una toma doméstica y el cable de carga asociado 6.– Carga acelerada en modo 3 a través de una unidad de carga acelerada (caja empotrada).– Carga superrápida en modo 4 a través de un cargador público rápido.La batería de tracción de 400 V 2 utiliza tecnología de iones de litio. Almacena y suministra la energía necesaria para el funcionamiento del motor eléctrico,

6

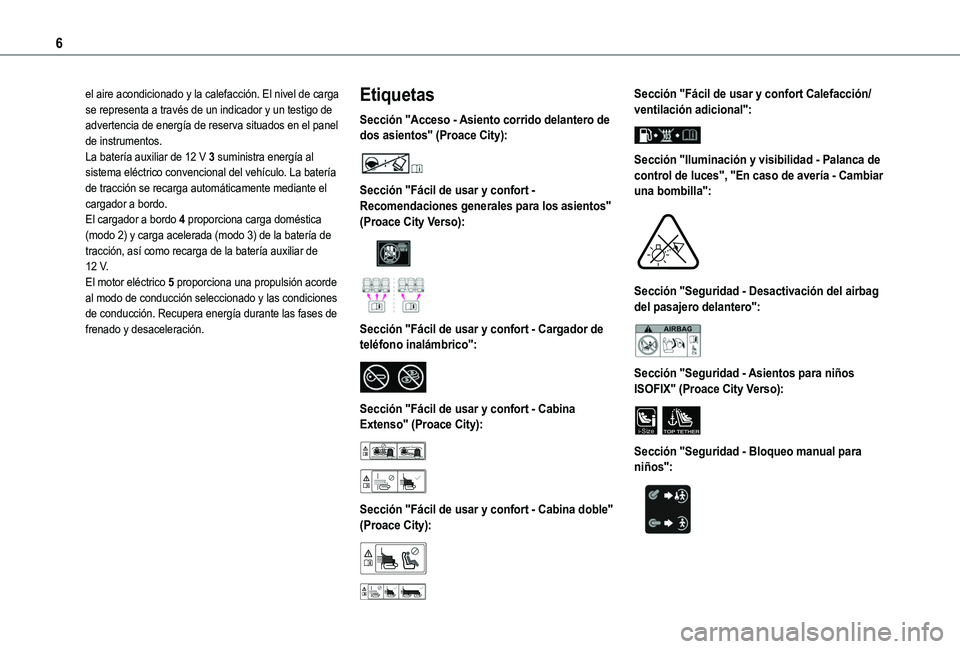

el aire acondicionado y la calefacción. El nivel de carga se representa a través de un indicador y un testigo de advertencia de energía de reserva situados en el panel de instrumentos.La batería auxiliar de 12 V 3 suministra energía al sistema eléctrico convencional del vehículo. La batería de tracción se recarga automáticamente mediante el cargador a bordo.El cargador a bordo 4 proporciona carga doméstica (modo 2) y carga acelerada (modo 3) de la batería de tracción, así como recarga de la batería auxiliar de 12 V.El motor eléctrico 5 proporciona una propulsión acorde al modo de conducción seleccionado y las condiciones de conducción. Recupera energía durante las fases de frenado y desaceleración.
Etiquetas
Sección "Acceso - Asiento corrido delantero de dos asientos" (Proace City):

Sección "Fácil de usar y confort - Recomendaciones generales para los asientos" (Proace City Verso):


Sección "Fácil de usar y confort - Cargador de teléfono inalámbrico":

Sección "Fácil de usar y confort - Cabina Extenso" (Proace City):


Sección "Fácil de usar y confort - Cabina doble" (Proace City):


Sección "Fácil de usar y confort Calefacción/ventilación adicional":

Sección "Iluminación y visibilidad - Palanca de control de luces", "En caso de avería - Cambiar una bombilla":

Sección "Seguridad - Desactivación del airbag del pasajero delantero":

Sección "Seguridad - Asientos para niños ISOFIX" (Proace City Verso):
i-SizeTOP TETHER
Sección "Seguridad - Bloqueo manual para niños":

7
Descripción general

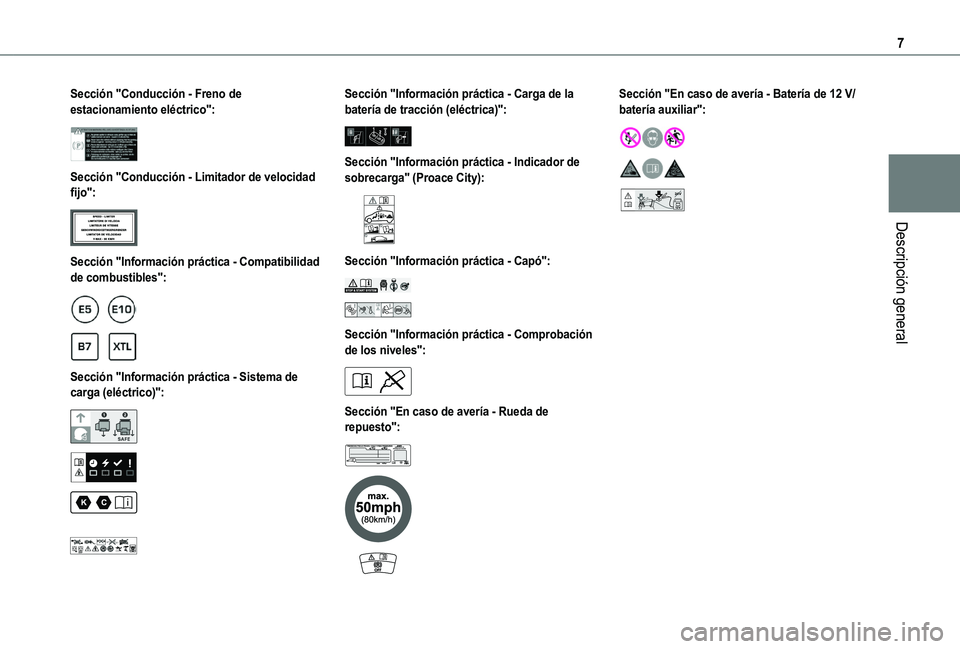

Sección "Conducción - Freno de estacionamiento eléctrico":

Sección "Conducción - Limitador de velocidad fijo":

Sección "Información práctica - Compatibilidad de combustibles":


Sección "Información práctica - Sistema de carga (eléctrico)":




Sección "Información práctica - Carga de la batería de tracción (eléctrica)":

Sección "Información práctica - Indicador de sobrecarga" (Proace City):

Sección "Información práctica - Capó":

Sección "Información práctica - Comprobación de los niveles":

Sección "En caso de avería - Rueda de repuesto":



Sección "En caso de avería - Batería de 12 V/batería auxiliar":

24V12V

8

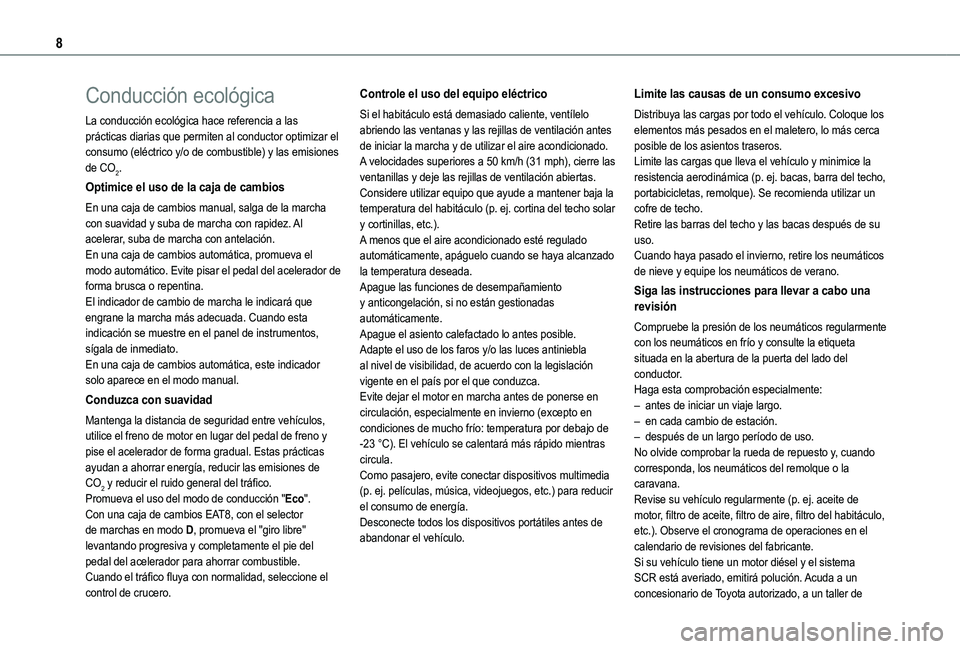

Conducción ecológica
La conducción ecológica hace referencia a las prácticas diarias que permiten al conductor optimizar el consumo (eléctrico y/o de combustible) y las emisiones de CO2.
Optimice el uso de la caja de cambios
En una caja de cambios manual, salga de la marcha con suavidad y suba de marcha con rapidez. Al acelerar, suba de marcha con antelación.En una caja de cambios automática, promueva el modo automático. Evite pisar el pedal del acelerador de forma brusca o repentina.El indicador de cambio de marcha le indicará que engrane la marcha más adecuada. Cuando esta indicación se muestre en el panel de instrumentos, sígala de inmediato.En una caja de cambios automática, este indicador solo aparece en el modo manual.
Conduzca con suavidad
Mantenga la distancia de seguridad entre vehículos, utilice el freno de motor en lugar del pedal de freno y
pise el acelerador de forma gradual. Estas prácticas ayudan a ahorrar energía, reducir las emisiones de CO2 y reducir el ruido general del tráfico.Promueva el uso del modo de conducción "Eco".Con una caja de cambios EAT8, con el selector de marchas en modo D, promueva el "giro libre" levantando progresiva y completamente el pie del pedal del acelerador para ahorrar combustible.Cuando el tráfico fluya con normalidad, seleccione el control de crucero.
Controle el uso del equipo eléctrico
Si el habitáculo está demasiado caliente, ventílelo abriendo las ventanas y las rejillas de ventilación antes de iniciar la marcha y de utilizar el aire acondicionado.A velocidades superiores a 50 km/h (31 mph), cierre las ventanillas y deje las rejillas de ventilación abiertas.Considere utilizar equipo que ayude a mantener baja la temperatura del habitáculo (p. ej. cortina del techo solar y cortinillas, etc.).A menos que el aire acondicionado esté regulado automáticamente, apáguelo cuando se haya alcanzado la temperatura deseada.Apague las funciones de desempañamiento y anticongelación, si no están gestionadas automáticamente.Apague el asiento calefactado lo antes posible.Adapte el uso de los faros y/o las luces antiniebla al nivel de visibilidad, de acuerdo con la legislación vigente en el país por el que conduzca.Evite dejar el motor en marcha antes de ponerse en circulación, especialmente en invierno (excepto en condiciones de mucho frío: temperatura por debajo de -23 °C). El vehículo se calentará más rápido mientras
circula.Como pasajero, evite conectar dispositivos multimedia (p. ej. películas, música, videojuegos, etc.) para reducir el consumo de energía.Desconecte todos los dispositivos portátiles antes de abandonar el vehículo.
Limite las causas de un consumo excesivo
Distribuya las cargas por todo el vehículo. Coloque los elementos más pesados en el maletero, lo más cerca posible de los asientos traseros.Limite las cargas que lleva el vehículo y minimice la resistencia aerodinámica (p. ej. bacas, barra del techo, portabicicletas, remolque). Se recomienda utilizar un cofre de techo.Retire las barras del techo y las bacas después de su uso.Cuando haya pasado el invierno, retire los neumáticos de nieve y equipe los neumáticos de verano.
Siga las instrucciones para llevar a cabo una revisión
Compruebe la presión de los neumáticos regularmente con los neumáticos en frío y consulte la etiqueta situada en la abertura de la puerta del lado del conductor.Haga esta comprobación especialmente:– antes de iniciar un viaje largo.– en cada cambio de estación.– después de un largo período de uso.
No olvide comprobar la rueda de repuesto y, cuando corresponda, los neumáticos del remolque o la caravana.Revise su vehículo regularmente (p. ej. aceite de motor, filtro de aceite, filtro de aire, filtro del habitáculo, etc.). Observe el cronograma de operaciones en el calendario de revisiones del fabricante.Si su vehículo tiene un motor diésel y el sistema SCR está averiado, emitirá polución. Acuda a un concesionario de Toyota autorizado, a un taller de

9

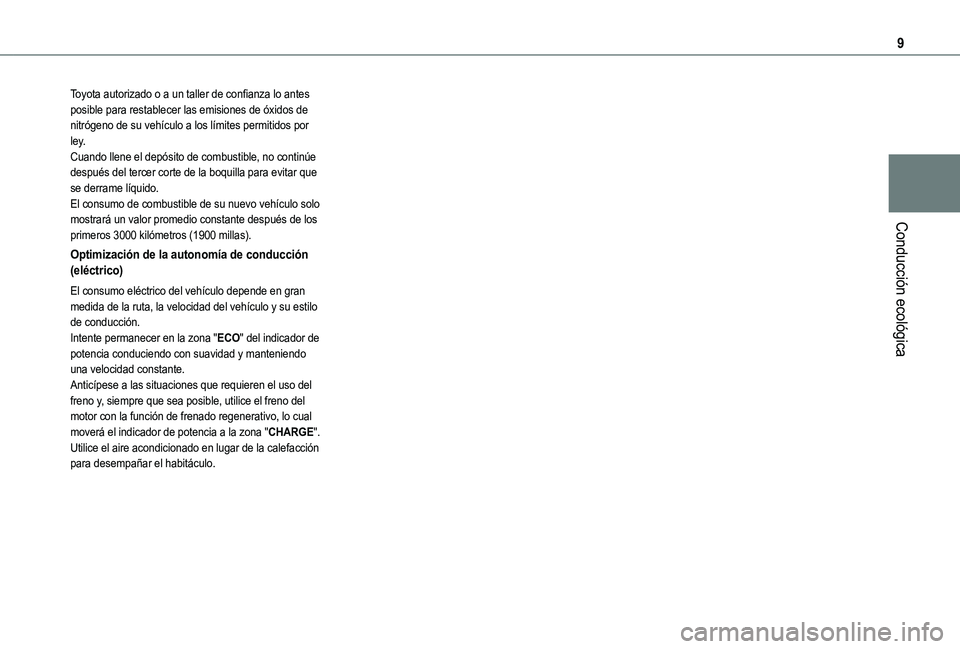

Conducción ecológica
Toyota autorizado o a un taller de confianza lo antes posible para restablecer las emisiones de óxidos de nitrógeno de su vehículo a los límites permitidos por ley.Cuando llene el depósito de combustible, no continúe después del tercer corte de la boquilla para evitar que se derrame líquido.El consumo de combustible de su nuevo vehículo solo mostrará un valor promedio constante después de los primeros 3000 kilómetros (1900 millas).
Optimización de la autonomía de conducción (eléctrico)
El consumo eléctrico del vehículo depende en gran medida de la ruta, la velocidad del vehículo y su estilo de conducción.Intente permanecer en la zona "ECO" del indicador de potencia conduciendo con suavidad y manteniendo una velocidad constante.Anticípese a las situaciones que requieren el uso del freno y, siempre que sea posible, utilice el freno del motor con la función de frenado regenerativo, lo cual moverá el indicador de potencia a la zona "CHARGE".
Utilice el aire acondicionado en lugar de la calefacción para desempañar el habitáculo.

10

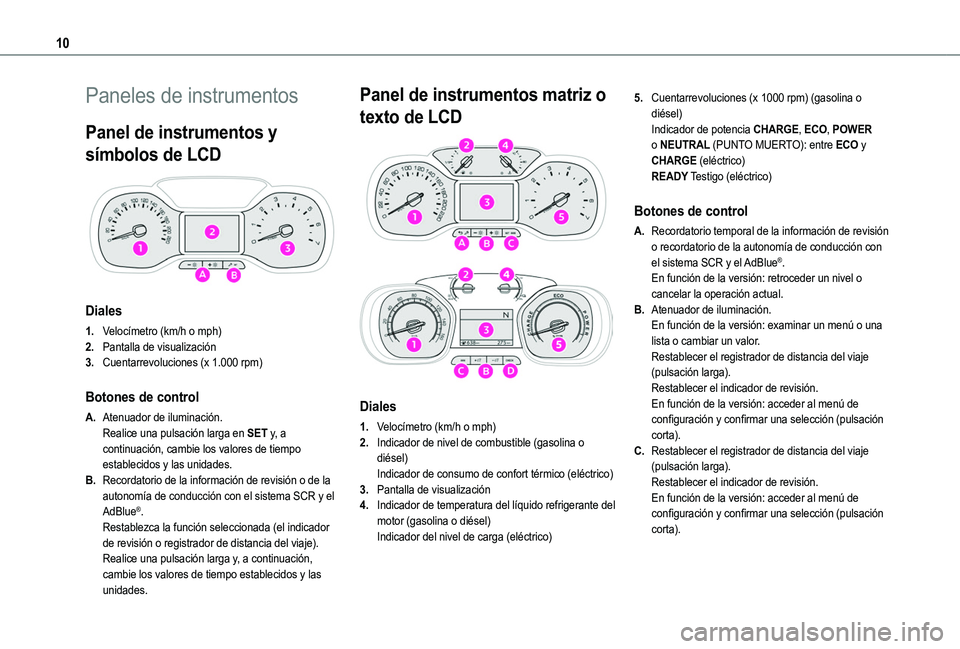

Paneles de instrumentos
Panel de instrumentos y
símbolos de LCD

Diales
1.Velocímetro (km/h o mph)
2.Pantalla de visualización
3.Cuentarrevoluciones (x 1.000 rpm)
Botones de control
A.Atenuador de iluminación.Realice una pulsación larga en SET y, a continuación, cambie los valores de tiempo establecidos y las unidades.
B.Recordatorio de la información de revisión o de la autonomía de conducción con el sistema SCR y el AdBlue®.Restablezca la función seleccionada (el indicador de revisión o registrador de distancia del viaje).Realice una pulsación larga y, a continuación, cambie los valores de tiempo establecidos y las unidades.
Panel de instrumentos matriz o
texto de LCD


Diales
1.Velocímetro (km/h o mph)
2.Indicador de nivel de combustible (gasolina o diésel)Indicador de consumo de confort térmico (eléctrico)
3.Pantalla de visualización
4.Indicador de temperatura del líquido refrigerante del motor (gasolina o diésel)Indicador del nivel de carga (eléctrico)
5.Cuentarrevoluciones (x 1000 rpm) (gasolina o diésel)Indicador de potencia CHARGE, ECO, POWER o NEUTRAL (PUNTO MUERTO): entre ECO y CHARGE (eléctrico)READY Testigo (eléctrico)
Botones de control
A.Recordatorio temporal de la información de revisión
o recordatorio de la autonomía de conducción con el sistema SCR y el AdBlue®.En función de la versión: retroceder un nivel o cancelar la operación actual.
B.Atenuador de iluminación.En función de la versión: examinar un menú o una lista o cambiar un valor.Restablecer el registrador de distancia del viaje (pulsación larga).Restablecer el indicador de revisión.En función de la versión: acceder al menú de configuración y confirmar una selección (pulsación corta).
C.Restablecer el registrador de distancia del viaje (pulsación larga).Restablecer el indicador de revisión.En función de la versión: acceder al menú de configuración y confirmar una selección (pulsación corta).
