TOYOTA PROACE CITY EV 2022 Instrukcja obsługi (in Polish)

261
W razie awarii
8
Zacisk szybkiego odłączania
Odłączanie zacisku (+)

► W zależności od wyposażenia podnieś osłonę z tworzywa sztucznego z bieguna (+).► Unieś całkowicie dźwignię A, aby zwolnić zacisk B.► Zdejmij zacisk B, podnosząc i ściągając go.
Podłączanie zacisku (+)

► Unieś całkowicie dźwignię A.
► Załóż z powrotem zacisk B na biegun (+).► Dociśnij zacisk B.► Opuść dźwignię A, aby zablokować zacisk B.► W zależności od wyposażenia opuść osłonę z tworzywa sztucznego na biegun (+).
WARNI NG
Nie naciskaj na dźwignię z byt dużą siłą ponieważ jeśli klamra nie została prawidłowo
ustawiona, nie będzie możliwe zablokowanie. Rozpocznij procedurę ponownie.
Po podłączeniu akumulatora
Po podłączeniu akumulatora należy włączyć zapłon i odczekać 1 minutę przed uruchomieniem silnika, aby umożliwić inicjalizację układów elektronicznych.Jeśli po wykonaniu tej procedury mniejsze problemy nadal występują, skontaktuj się z autoryzowanym dealerem Toyota lub serwisem Toyota albo innym wykwalifikowanym warsztatem.Postępując zgodnie z odpowiednim rozdziałem, ponownie inicjalizuj określone sprzęty:– kluczyk z pilotem lub kluczyk elektroniczny (w zależności od wersji),– szyby sterowane elektrycznie,– data i godzina,– wstępne ustawienie stacji radiowych.
NOTIC E
System Stop & Start może nie działać w trakcie podróży po pierwszym uruchomieniu silnika.W takim przypadku system będzie dostępny dopiero po kolejnym okresie unieruchomienia pojazdu. Okres ten zależy od temperatury zewnętrznej i stanu naładowania akumulatora (około 8 godzin).

262

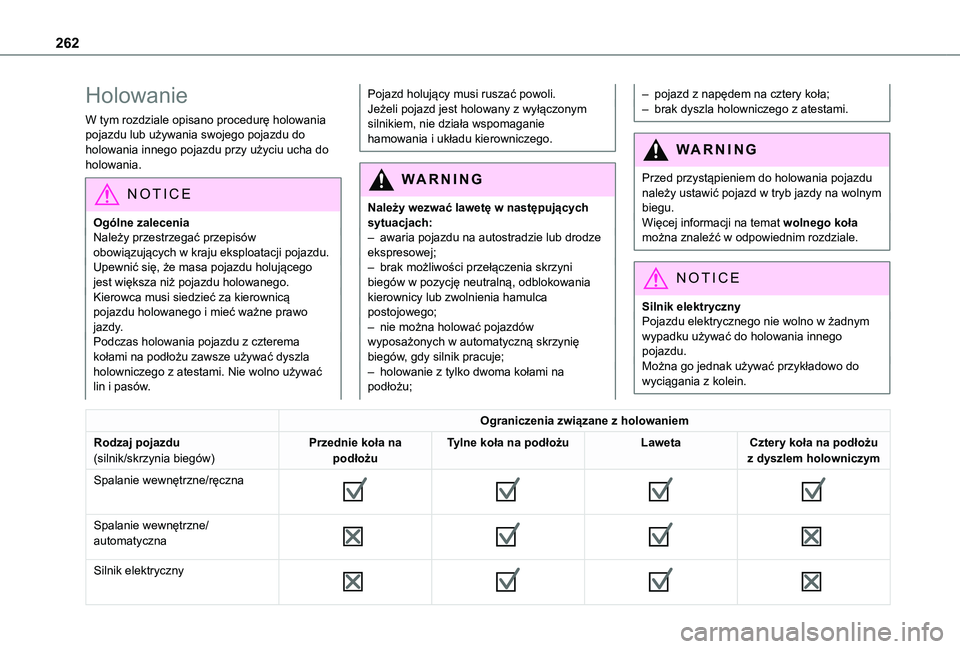

Holowanie
W tym rozdziale opisano procedurę holowania pojazdu lub używania swojego pojazdu do holowania innego pojazdu przy użyciu ucha do holowania.
NOTIC E
Ogólne zaleceniaNależy przestrzegać przepisów obowiązujących w kraju eksploatacji pojazdu.Upewnić się, że masa pojazdu holującego jest większa niż pojazdu holowanego.Kierowca musi siedzieć za kierownicą pojazdu holowanego i mieć ważne prawo jazdy.Podczas holowania pojazdu z czterema kołami na podłożu zawsze używać dyszla holowniczego z atestami. Nie wolno używać lin i pasów.
Pojazd holujący musi ruszać powoli.Jeżeli pojazd jest holowany z wyłączonym silnikiem, nie działa wspomaganie hamowania i układu kierowniczego.
WARNI NG
Należy wezwać lawetę w następujących sytuacjach:– awaria pojazdu na autostradzie lub drodze ekspresowej;– brak możliwości przełączenia skrzyni biegów w pozycję neutralną, odblokowania kierownicy lub zwolnienia hamulca postojowego;– nie można holować pojazdów wyposażonych w automatyczną skrzynię biegów, gdy silnik pracuje;– holowanie z tylko dwoma kołami na podłożu;
– pojazd z napędem na cztery koła;– brak dyszla holowniczego z atestami.
WARNI NG
Przed przystąpieniem do holowania pojazdu należy ustawić pojazd w tryb jazdy na wolnym biegu.Więcej informacji na temat wolnego koła można znaleźć w odpowiednim rozdziale.
NOTIC E
Silnik elektrycznyPojazdu elektrycznego nie wolno w żadnym wypadku używać do holowania innego pojazdu.Można go jednak używać przykładowo do wyciągania z kolein.
Ograniczenia zwiÄ…zane z holowaniem
Rodzaj pojazdu(silnik/skrzynia biegów)Przednie koła na podłożuTylne koła na podłożuLawetaCztery koła na podłożu z dyszlem holowniczym
Spalanie wewnętrzne/ręczna







Spalanie wewnętrzne/automatyczna








Silnik elektryczny

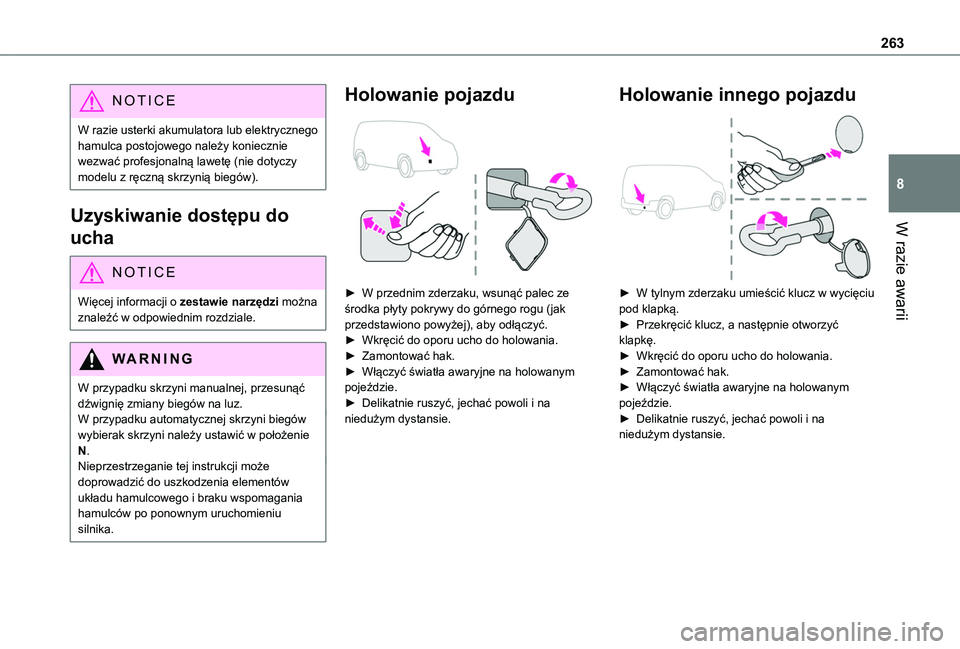

263
W razie awarii
8
NOTIC E
W razie usterki akumulatora lub elektrycznego hamulca postojowego należy koniecznie wezwać profesjonalną lawetę (nie dotyczy modelu z ręczną skrzynią biegów).
Uzyskiwanie dostępu do
ucha
NOTIC E
Więcej informacji o zestawie narzędzi można znaleźć w odpowiednim rozdziale.
WARNI NG
W przypadku skrzyni manualnej, przesunąć dźwignię zmiany biegów na luz.W przypadku automatycznej skrzyni biegów wybierak skrzyni należy ustawić w położenie N.Nieprzestrzeganie tej instrukcji może doprowadzić do uszkodzenia elementów układu hamulcowego i braku wspomagania hamulców po ponownym uruchomieniu silnika.
Holowanie pojazdu

► W przednim zderzaku, wsunąć palec ze środka płyty pokrywy do górnego rogu (jak przedstawiono powyżej), aby odłączyć.► Wkręcić do oporu ucho do holowania.► Zamontować hak.► Włączyć światła awaryjne na holowanym pojeździe.► Delikatnie ruszyć, jechać powoli i na niedużym dystansie.
Holowanie innego pojazdu

► W tylnym zderzaku umieścić klucz w wycięciu pod klapką.► Przekręcić klucz, a następnie otworzyć klapkę.► Wkręcić do oporu ucho do holowania.► Zamontować hak.► Włączyć światła awaryjne na holowanym pojeździe.► Delikatnie ruszyć, jechać powoli i na niedużym dystansie.

264

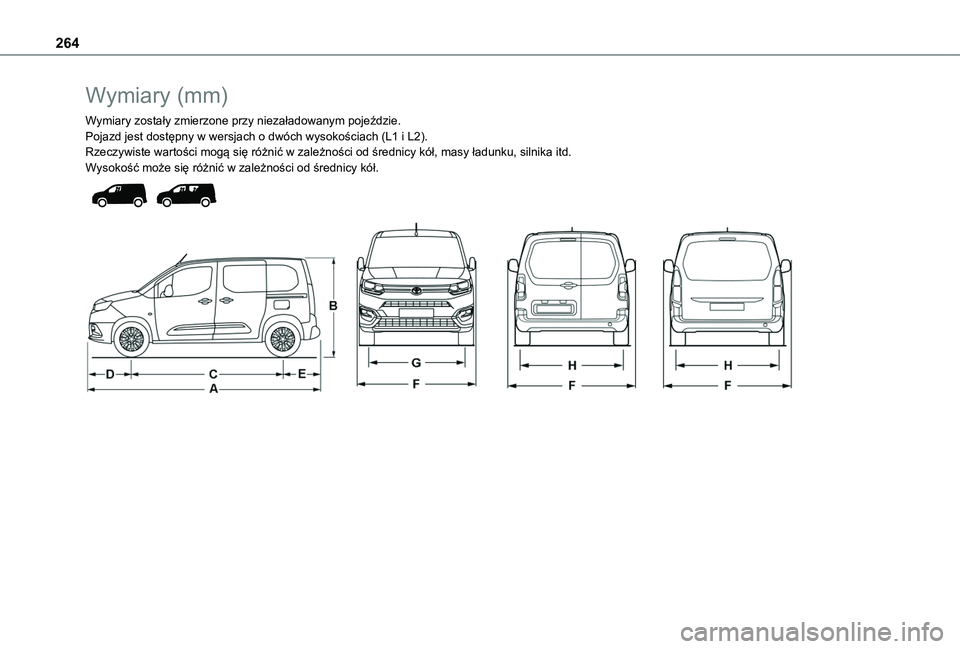

Wymiary (mm)
Wymiary zostały zmierzone przy niezaładowanym pojeździe.Pojazd jest dostępny w wersjach o dwóch wysokościach (L1 i L2).Rzeczywiste wartości mogą się różnić w zależności od średnicy kół, masy ładunku, silnika itd.Wysokość może się różnić w zależności od średnicy kół.

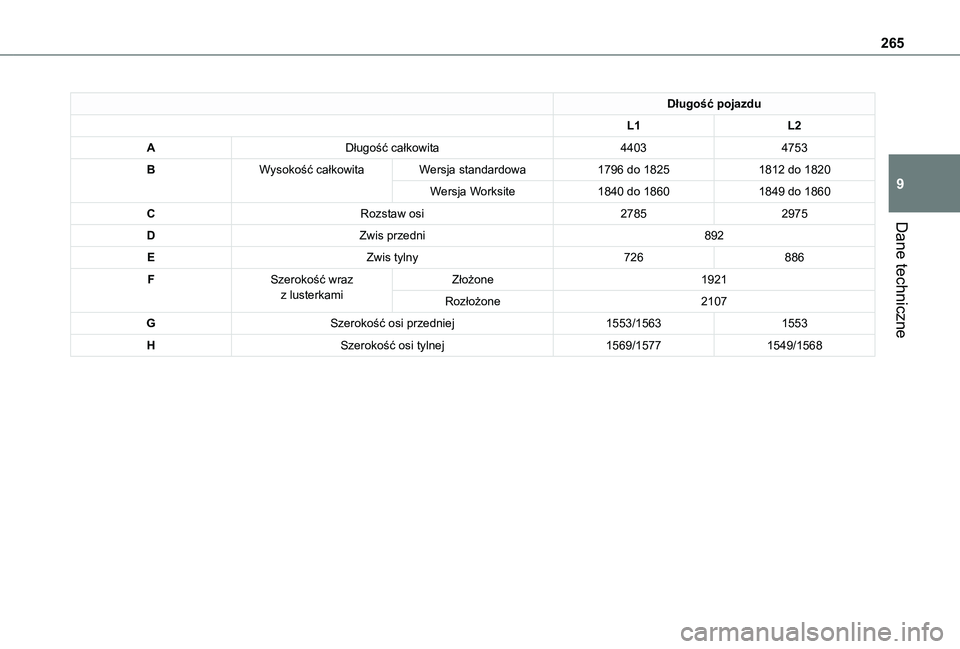

265
Dane techniczne
9
Długość pojazdu
L1L2
ADługość całkowita44034753
BWysokość całkowitaWersja standardowa1796 do 18251812 do 1820
Wersja Worksite1840 do 18601849 do 1860
CRozstaw osi27852975
DZwis przedni892
EZwis tylny726886
FSzerokość wraz z lusterkamiZłożone1921
Rozłożone2107
GSzerokość osi przedniej1553/15631553
HSzerokość osi tylnej1569/15771549/1568

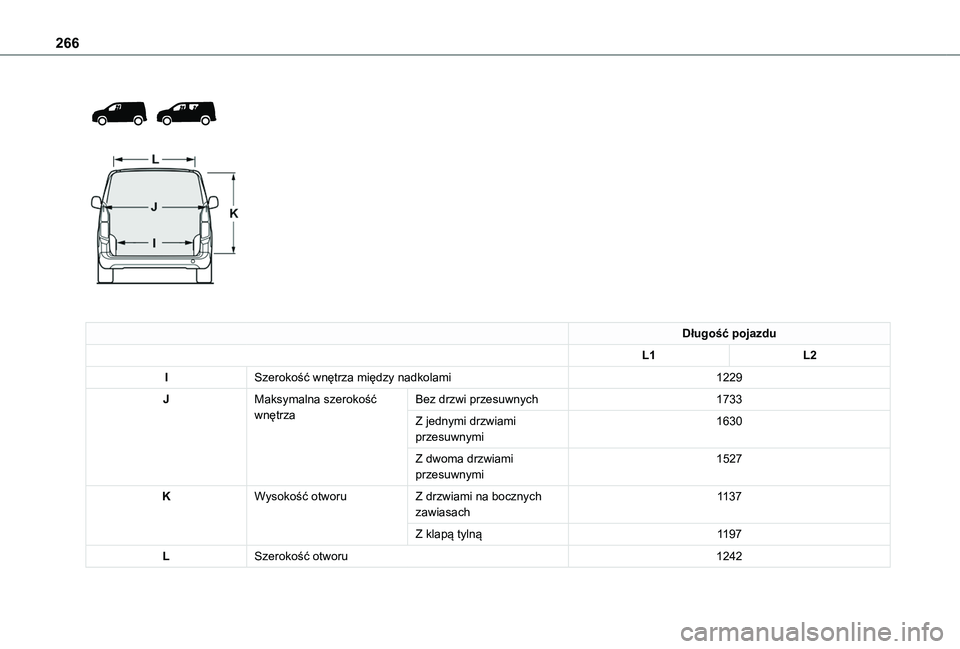

266



Długość pojazdu
L1L2
ISzerokość wnętrza między nadkolami1229
JMaksymalna szerokość wnętrzaBez drzwi przesuwnych1733
Z jednymi drzwiami przesuwnymi1630
Z dwoma drzwiami przesuwnymi1527
KWysokość otworuZ drzwiami na bocznych zawiasach1137
Z klapÄ… tylnÄ…1197
LSzerokość otworu1242

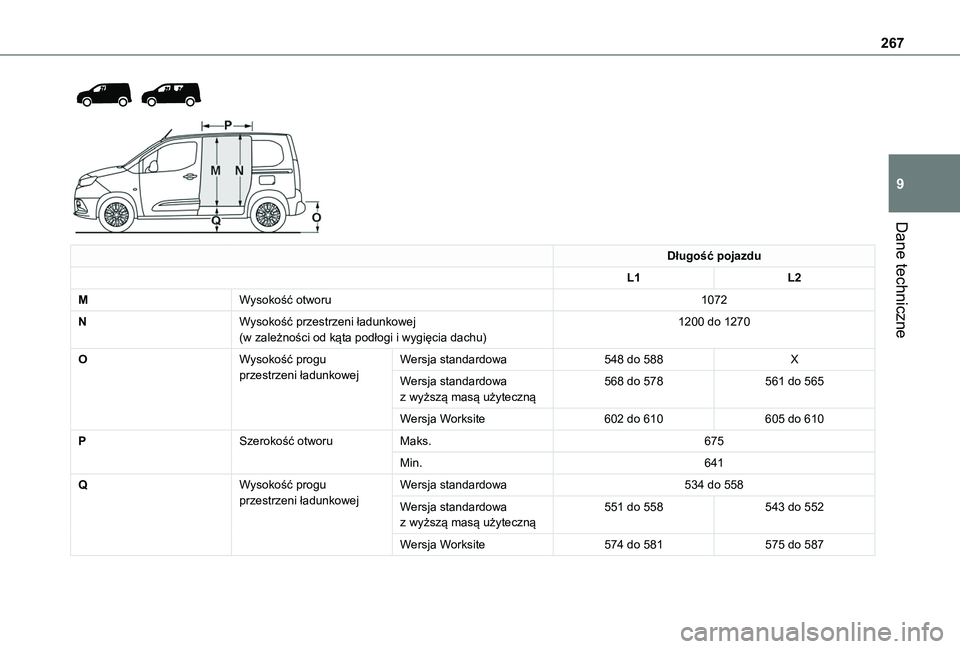

267
Dane techniczne
9


Długość pojazdu
L1L2
MWysokość otworu1072
NWysokość przestrzeni ładunkowej(w zależności od kąta podłogi i wygięcia dachu)1200 do 1270
OWysokość progu przestrzeni ładunkowejWersja standardowa548 do 588X
Wersja standardowa z wyższą masą użyteczną568 do 578561 do 565
Wersja Worksite602 do 610605 do 610
PSzerokość otworuMaks.675
Min.641
QWysokość progu przestrzeni ładunkowejWersja standardowa534 do 558
Wersja standardowa z wyższą masą użyteczną551 do 558543 do 552
Wersja Worksite574 do 581575 do 587

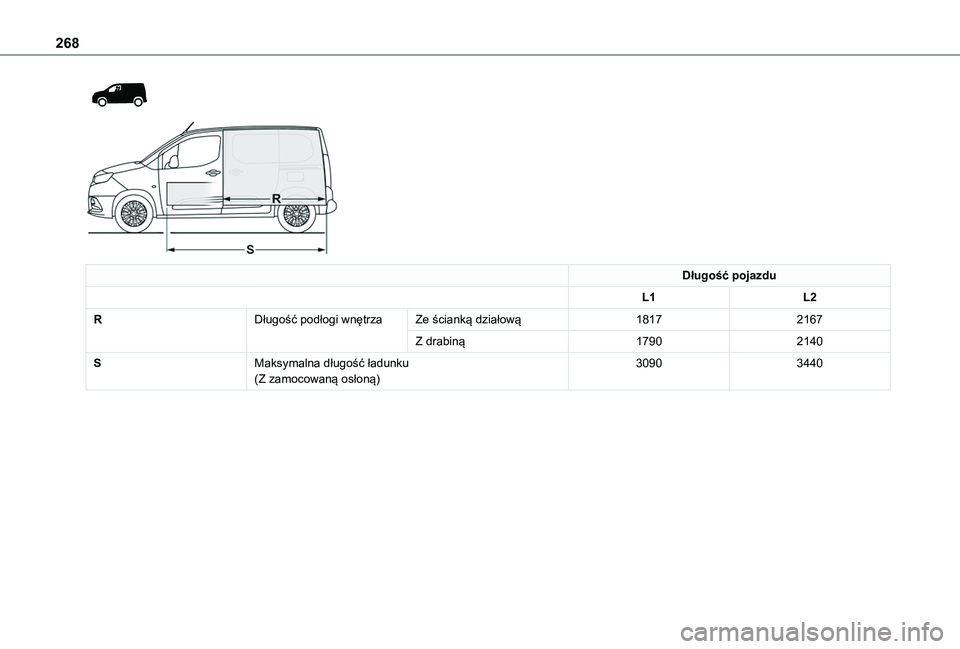

268


Długość pojazdu
L1L2
RDługość podłogi wnętrzaZe ścianką działową18172167
Z drabinÄ…17902140
SMaksymalna długość ładunku(Z zamocowaną osłoną)30903440

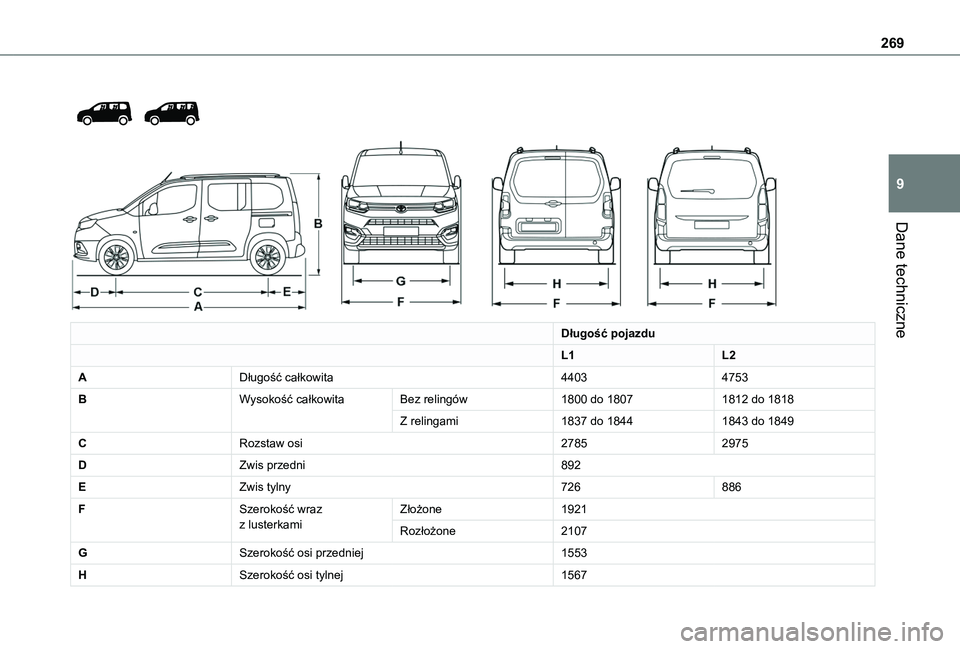

269
Dane techniczne
9



Długość pojazdu
L1L2
ADługość całkowita44034753
BWysokość całkowitaBez relingów1800 do 18071812 do 1818
Z relingami1837 do 18441843 do 1849
CRozstaw osi27852975
DZwis przedni892
EZwis tylny726886
FSzerokość wraz z lusterkamiZłożone1921
Rozłożone2107
GSzerokość osi przedniej1553
HSzerokość osi tylnej1567

270

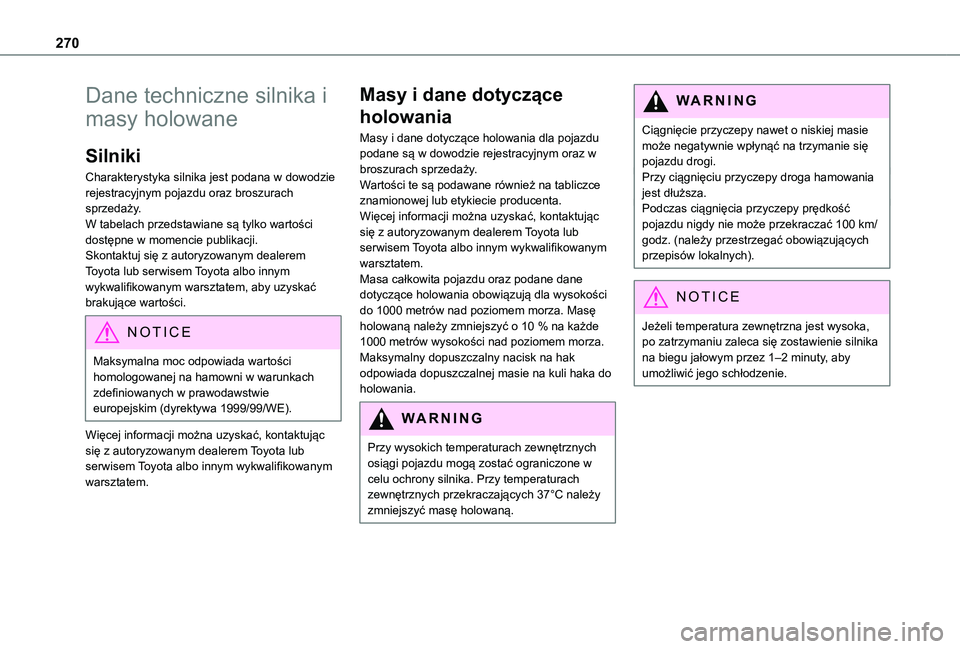

Dane techniczne silnika i
masy holowane
Silniki
Charakterystyka silnika jest podana w dowodzie rejestracyjnym pojazdu oraz broszurach sprzedaży.W tabelach przedstawiane są tylko wartości dostępne w momencie publikacji.Skontaktuj się z autoryzowanym dealerem Toyota lub serwisem Toyota albo innym wykwalifikowanym warsztatem, aby uzyskać brakujące wartości.
NOTIC E
Maksymalna moc odpowiada wartości homologowanej na hamowni w warunkach zdefiniowanych w prawodawstwie europejskim (dyrektywa 1999/99/WE).
Więcej informacji można uzyskać, kontaktując się z autoryzowanym dealerem Toyota lub serwisem Toyota albo innym wykwalifikowanym warsztatem.
Masy i dane dotyczÄ…ce
holowania
Masy i dane dotyczące holowania dla pojazdu podane są w dowodzie rejestracyjnym oraz w broszurach sprzedaży.Wartości te są podawane również na tabliczce znamionowej lub etykiecie producenta.Więcej informacji można uzyskać, kontaktując się z autoryzowanym dealerem Toyota lub serwisem Toyota albo innym wykwalifikowanym warsztatem.Masa całkowita pojazdu oraz podane dane dotyczące holowania obowiązują dla wysokości do 1000 metrów nad poziomem morza. Masę holowaną należy zmniejszyć o 10 % na każde 1000 metrów wysokości nad poziomem morza.Maksymalny dopuszczalny nacisk na hak odpowiada dopuszczalnej masie na kuli haka do holowania.
WARNI NG
Przy wysokich temperaturach zewnętrznych osiągi pojazdu mogą zostać ograniczone w celu ochrony silnika. Przy temperaturach zewnętrznych przekraczających 37°C należy zmniejszyć masę holowaną.
WARNI NG
Ciągnięcie przyczepy nawet o niskiej masie może negatywnie wpłynąć na trzymanie się pojazdu drogi.Przy ciągnięciu przyczepy droga hamowania jest dłuższa.Podczas ciągnięcia przyczepy prędkość pojazdu nigdy nie może przekraczać 100 km/godz. (należy przestrzegać obowiązujących przepisów lokalnych).
NOTIC E
Jeżeli temperatura zewnętrzna jest wysoka, po zatrzymaniu zaleca się zostawienie silnika na biegu jałowym przez 1–2 minuty, aby umożliwić jego schłodzenie.
