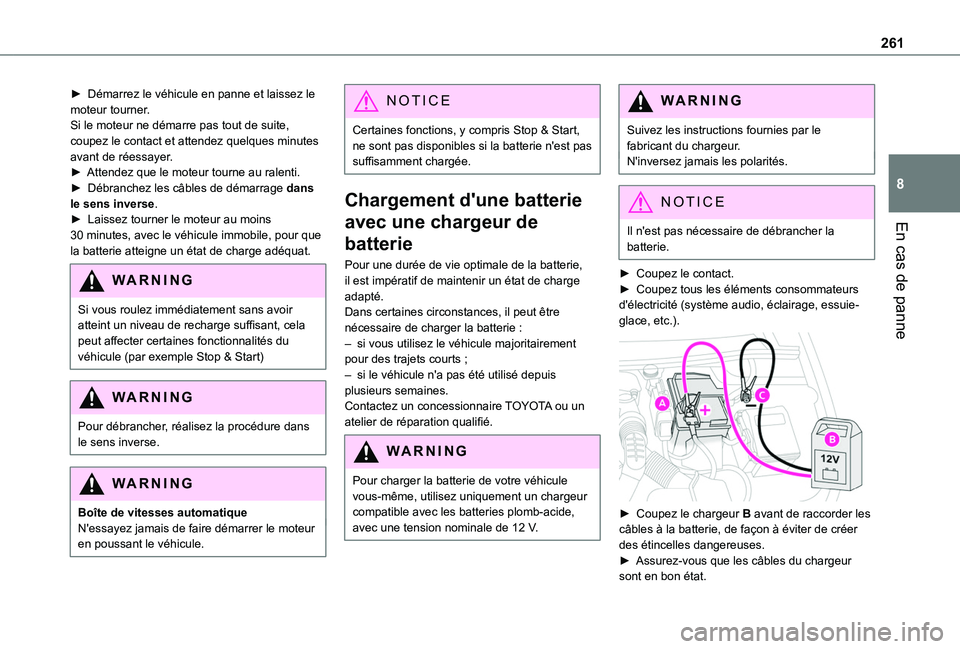

261
En cas de panne
8
► Démarrez le véhicule en panne et laissez le moteur tourner.Si le moteur ne démarre pas tout de suite, coupez le contact et attendez quelques minutes avant de réessayer.► Attendez que le moteur tourne au ralenti.► Débranchez les câbles de démarrage dans le sens inverse.► Laissez tourner le moteur au moins 30 minutes, avec le véhicule immobile, pour que la batterie atteigne un état de charge adéquat.
WARNI NG
Si vous roulez immédiatement sans avoir atteint un niveau de recharge suffisant, cela peut affecter certaines fonctionnalités du véhicule (par exemple Stop & Start)
WARNI NG
Pour débrancher, réalisez la procédure dans le sens inverse.
WARNI NG
Boîte de vitesses automatiqueN'essayez jamais de faire démarrer le moteur en poussant le véhicule.
NOTIC E
Certaines fonctions, y compris Stop & Start, ne sont pas disponibles si la batterie n'est pas suffisamment chargée.
Chargement d'une batterie
avec une chargeur de
batterie
Pour une durée de vie optimale de la batterie, il est impératif de maintenir un état de charge adapté.Dans certaines circonstances, il peut être nécessaire de charger la batterie :– si vous utilisez le véhicule majoritairement pour des trajets courts ;– si le véhicule n'a pas été utilisé depuis plusieurs semaines.Contactez un concessionnaire TOYOTA ou un atelier de réparation qualifié.
WARNI NG
Pour charger la batterie de votre véhicule vous-même, utilisez uniquement un chargeur compatible avec les batteries plomb-acide, avec une tension nominale de 12 V.
WARNI NG
Suivez les instructions fournies par le fabricant du chargeur.N'inversez jamais les polarités.
NOTIC E
Il n'est pas nécessaire de débrancher la
batterie.
► Coupez le contact.► Coupez tous les éléments consommateurs d'électricité (système audio, éclairage, essuie-glace, etc.).

► Coupez le chargeur B avant de raccorder les câbles à la batterie, de façon à éviter de créer
des étincelles dangereuses.► Assurez-vous que les câbles du chargeur sont en bon état.

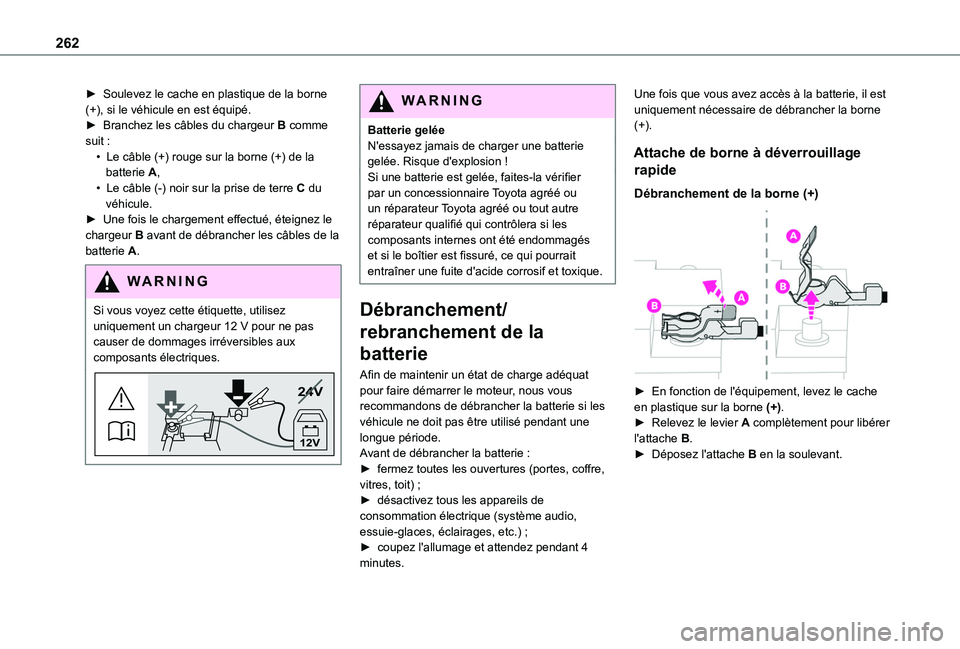

262
► Soulevez le cache en plastique de la borne (+), si le véhicule en est équipé.► Branchez les câbles du chargeur B comme suit :• Le câble (+) rouge sur la borne (+) de la batterie A,• Le câble (-) noir sur la prise de terre C du véhicule.► Une fois le chargement effectué, éteignez le chargeur B avant de débrancher les câbles de la batterie A.
WARNI NG
Si vous voyez cette étiquette, utilisez uniquement un chargeur 12 V pour ne pas causer de dommages irréversibles aux composants électriques.
24V
12V
WARNI NG
Batterie geléeN'essayez jamais de charger une batterie gelée. Risque d'explosion !Si une batterie est gelée, faites-la vérifier par un concessionnaire Toyota agréé ou un réparateur Toyota agréé ou tout autre réparateur qualifié qui contrôlera si les composants internes ont été endommagés et si le boîtier est fissuré, ce qui pourrait entraîner une fuite d'acide corrosif et toxique.
Débranchement/
rebranchement de la
batterie
Afin de maintenir un état de charge adéquat pour faire démarrer le moteur, nous vous recommandons de débrancher la batterie si les véhicule ne doit pas être utilisé pendant une longue période.
Avant de débrancher la batterie :► fermez toutes les ouvertures (portes, coffre, vitres, toit) ;► désactivez tous les appareils de consommation électrique (système audio, essuie-glaces, éclairages, etc.) ;► coupez l'allumage et attendez pendant 4 minutes.
Une fois que vous avez accès à la batterie, il est uniquement nécessaire de débrancher la borne (+).
Attache de borne à déverrouillage
rapide
Débranchement de la borne (+)

► En fonction de l'équipement, levez le cache en plastique sur la borne (+).► Relevez le levier A complètement pour libérer l'attache B.
► Déposez l'attache B en la soulevant.

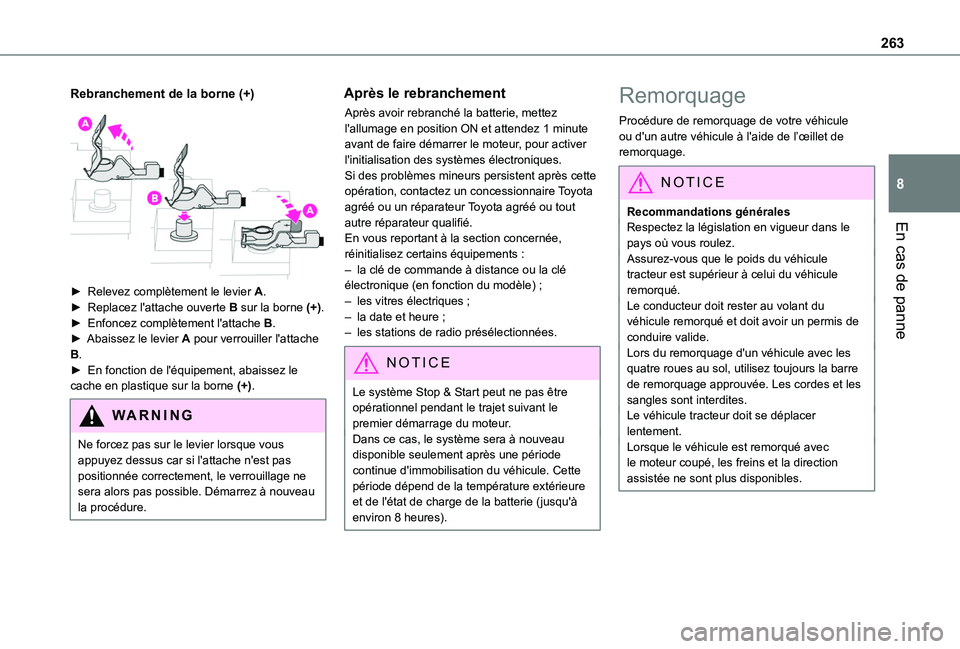

263
En cas de panne
8
Rebranchement de la borne (+)

► Relevez complètement le levier A.► Replacez l'attache ouverte B sur la borne (+).► Enfoncez complètement l'attache B.► Abaissez le levier A pour verrouiller l'attache B.► En fonction de l'équipement, abaissez le cache en plastique sur la borne (+).
WARNI NG
Ne forcez pas sur le levier lorsque vous appuyez dessus car si l'attache n'est pas positionnée correctement, le verrouillage ne sera alors pas possible. Démarrez à nouveau la procédure.
Après le rebranchement
Après avoir rebranché la batterie, mettez l'allumage en position ON et attendez 1 minute avant de faire démarrer le moteur, pour activer l'initialisation des systèmes électroniques.Si des problèmes mineurs persistent après cette opération, contactez un concessionnaire Toyota agréé ou un réparateur Toyota agréé ou tout autre réparateur qualifié.En vous reportant à la section concernée, réinitialisez certains équipements :– la clé de commande à distance ou la clé électronique (en fonction du modèle) ;– les vitres électriques ;– la date et heure ;– les stations de radio présélectionnées.
NOTIC E
Le système Stop & Start peut ne pas être opérationnel pendant le trajet suivant le premier démarrage du moteur.Dans ce cas, le système sera à nouveau
disponible seulement après une période continue d'immobilisation du véhicule. Cette période dépend de la température extérieure et de l'état de charge de la batterie (jusqu'à environ 8 heures).
Remorquage
Procédure de remorquage de votre véhicule ou d'un autre véhicule à l'aide de l’œillet de remorquage.
NOTIC E
Recommandations généralesRespectez la législation en vigueur dans le pays où vous roulez.Assurez-vous que le poids du véhicule tracteur est supérieur à celui du véhicule remorqué.Le conducteur doit rester au volant du véhicule remorqué et doit avoir un permis de conduire valide.Lors du remorquage d'un véhicule avec les quatre roues au sol, utilisez toujours la barre de remorquage approuvée. Les cordes et les sangles sont interdites.Le véhicule tracteur doit se déplacer lentement.
Lorsque le véhicule est remorqué avec le moteur coupé, les freins et la direction assistée ne sont plus disponibles.

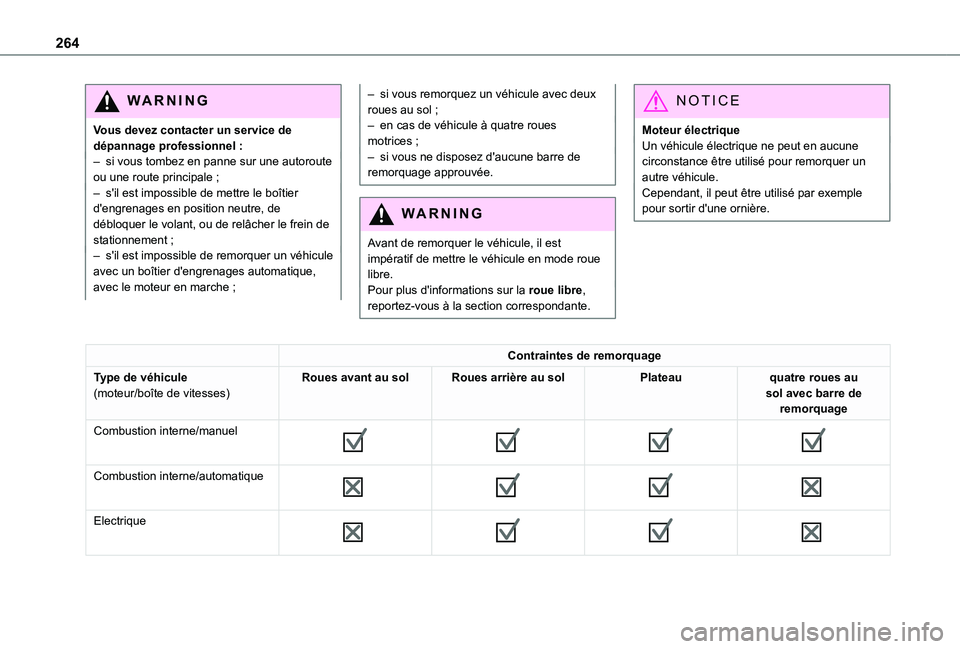

264
WARNI NG
Vous devez contacter un service de dépannage professionnel :– si vous tombez en panne sur une autoroute ou une route principale ;– s'il est impossible de mettre le boîtier d'engrenages en position neutre, de débloquer le volant, ou de relâcher le frein de stationnement ;– s'il est impossible de remorquer un véhicule avec un boîtier d'engrenages automatique, avec le moteur en marche ;
– si vous remorquez un véhicule avec deux roues au sol ;– en cas de véhicule à quatre roues motrices ;– si vous ne disposez d'aucune barre de remorquage approuvée.
WARNI NG
Avant de remorquer le véhicule, il est impératif de mettre le véhicule en mode roue libre.Pour plus d'informations sur la roue libre, reportez-vous à la section correspondante.
NOTIC E
Moteur électriqueUn véhicule électrique ne peut en aucune circonstance être utilisé pour remorquer un autre véhicule.Cependant, il peut être utilisé par exemple pour sortir d'une ornière.
Contraintes de remorquage
Type de véhicule(moteur/boîte de vitesses)Roues avant au solRoues arrière au solPlateauquatre roues au sol avec barre de remorquage
Combustion interne/manuel







Combustion interne/automatique







Electrique

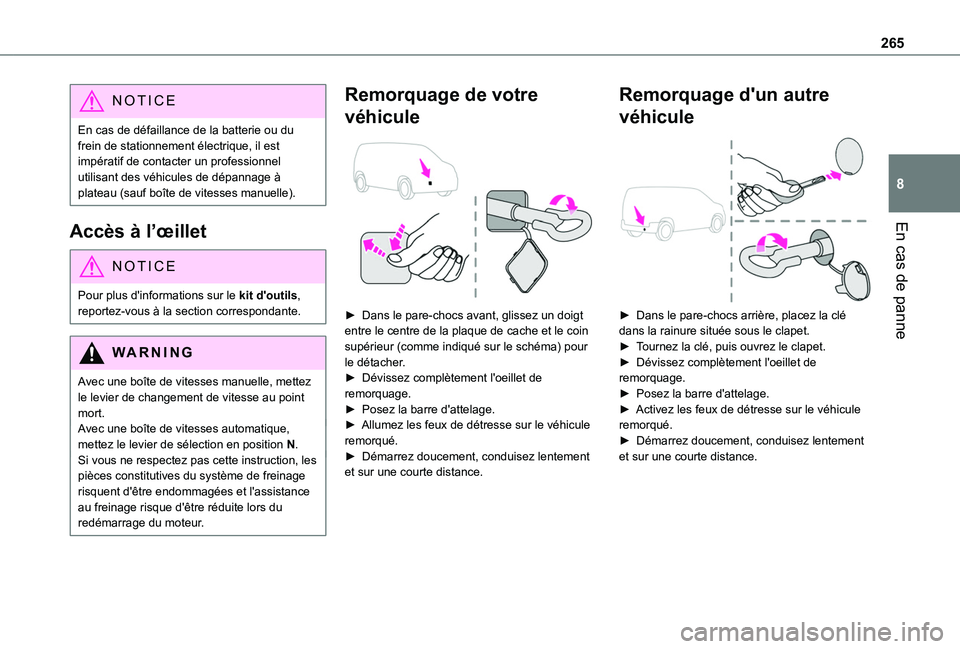

265
En cas de panne
8
NOTIC E
En cas de défaillance de la batterie ou du frein de stationnement électrique, il est impératif de contacter un professionnel utilisant des véhicules de dépannage à plateau (sauf boîte de vitesses manuelle).
Accès à l’œillet
NOTIC E
Pour plus d'informations sur le kit d'outils, reportez-vous à la section correspondante.
WARNI NG
Avec une boîte de vitesses manuelle, mettez le levier de changement de vitesse au point mort.Avec une boîte de vitesses automatique, mettez le levier de sélection en position N.Si vous ne respectez pas cette instruction, les pièces constitutives du système de freinage risquent d'être endommagées et l'assistance au freinage risque d'être réduite lors du redémarrage du moteur.
Remorquage de votre
véhicule

► Dans le pare-chocs avant, glissez un doigt entre le centre de la plaque de cache et le coin supérieur (comme indiqué sur le schéma) pour le détacher.► Dévissez complètement l'oeillet de remorquage.► Posez la barre d'attelage.► Allumez les feux de détresse sur le véhicule remorqué.
► Démarrez doucement, conduisez lentement et sur une courte distance.
Remorquage d'un autre
véhicule

► Dans le pare-chocs arrière, placez la clé dans la rainure située sous le clapet.► Tournez la clé, puis ouvrez le clapet.► Dévissez complètement l'oeillet de remorquage.► Posez la barre d'attelage.► Activez les feux de détresse sur le véhicule remorqué.► Démarrez doucement, conduisez lentement
et sur une courte distance.

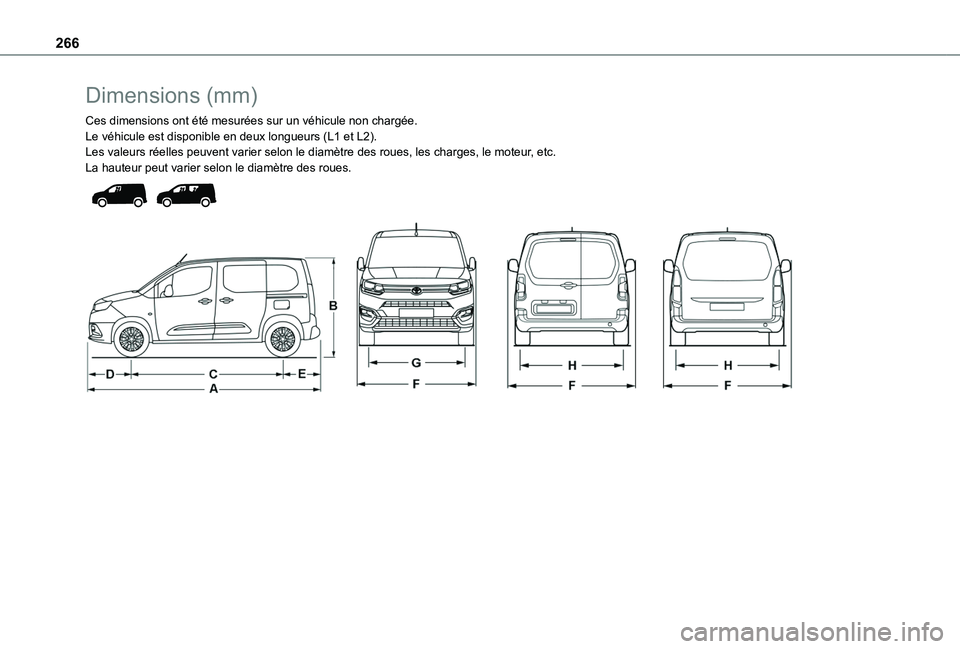

266
Dimensions (mm)
Ces dimensions ont été mesurées sur un véhicule non chargé\
e.Le véhicule est disponible en deux longueurs (L1 et L2).Les valeurs réelles peuvent varier selon le diamètre des roues, le\
s charges, le moteur, etc.La hauteur peut varier selon le diamètre des roues.

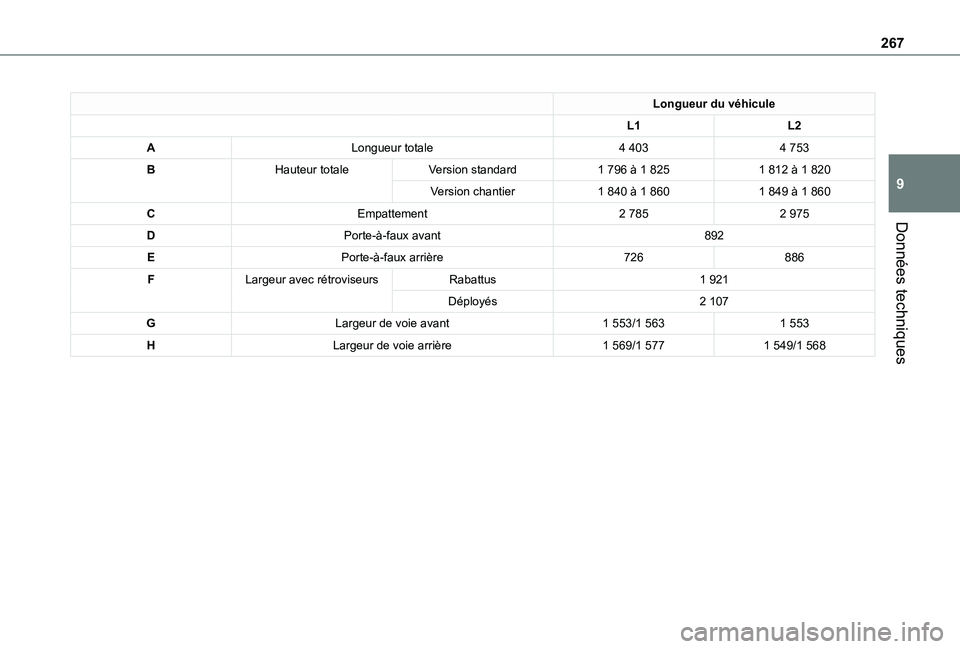

267
Données techniques
9
Longueur du véhicule
L1L2
ALongueur totale4 4034 753
BHauteur totaleVersion standard1 796 à 1 8251 812 à 1 820
Version chantier1 840 à 1 8601 849 à 1 860
CEmpattement2 7852 975
DPorte-à-faux avant892
EPorte-à-faux arrière726886
FLargeur avec rétroviseursRabattus1 921
Déployés2 107
GLargeur de voie avant1 553/1 5631 553
HLargeur de voie arrière1 569/1 5771 549/1 568

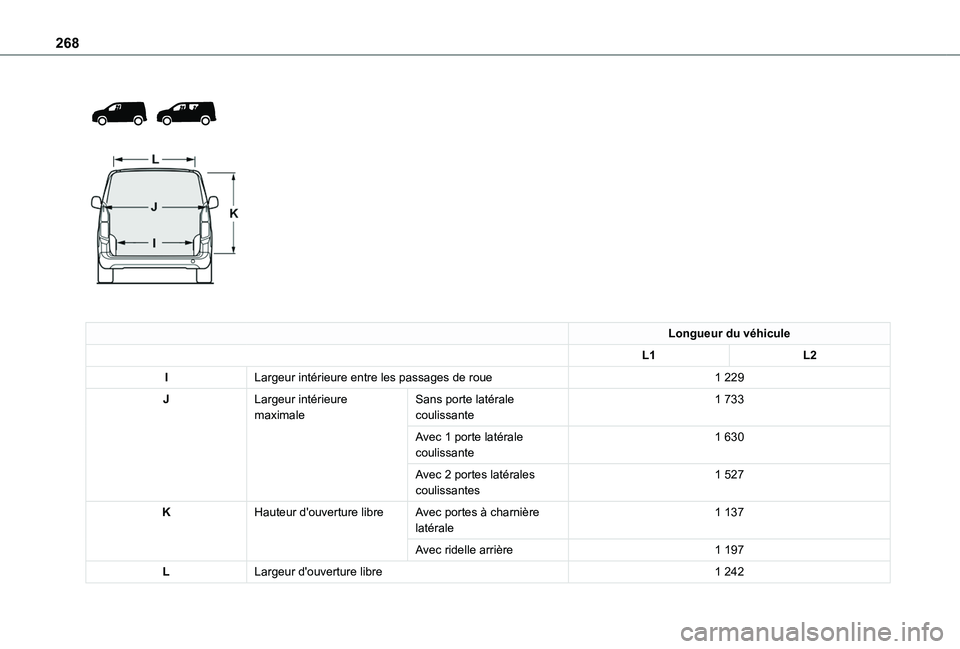

268



Longueur du véhicule
L1L2
ILargeur intérieure entre les passages de roue1 229
JLargeur intérieure maximaleSans porte latérale coulissante1 733
Avec 1 porte latérale coulissante1 630
Avec 2 portes latérales coulissantes1 527
KHauteur d'ouverture libreAvec portes à charnière latérale1 137
Avec ridelle arrière1 197
LLargeur d'ouverture libre1 242

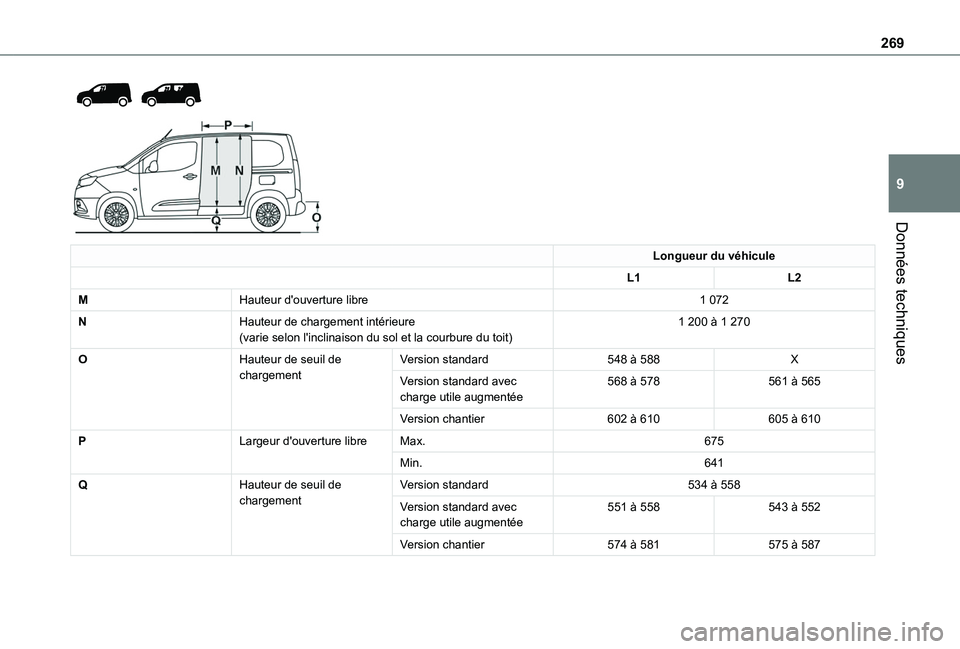

269
Données techniques
9


Longueur du véhicule
L1L2
MHauteur d'ouverture libre1 072
NHauteur de chargement intérieure(varie selon l'inclinaison du sol et la courbure du toit)1 200 à 1 270
OHauteur de seuil de chargementVersion standard548 à 588X
Version standard avec charge utile augmentée568 à 578561 à 565
Version chantier602 à 610605 à 610
PLargeur d'ouverture libreMax.675
Min.641
QHauteur de seuil de chargementVersion standard534 à 558
Version standard avec charge utile augmentée551 à 558543 à 552
Version chantier574 à 581575 à 587

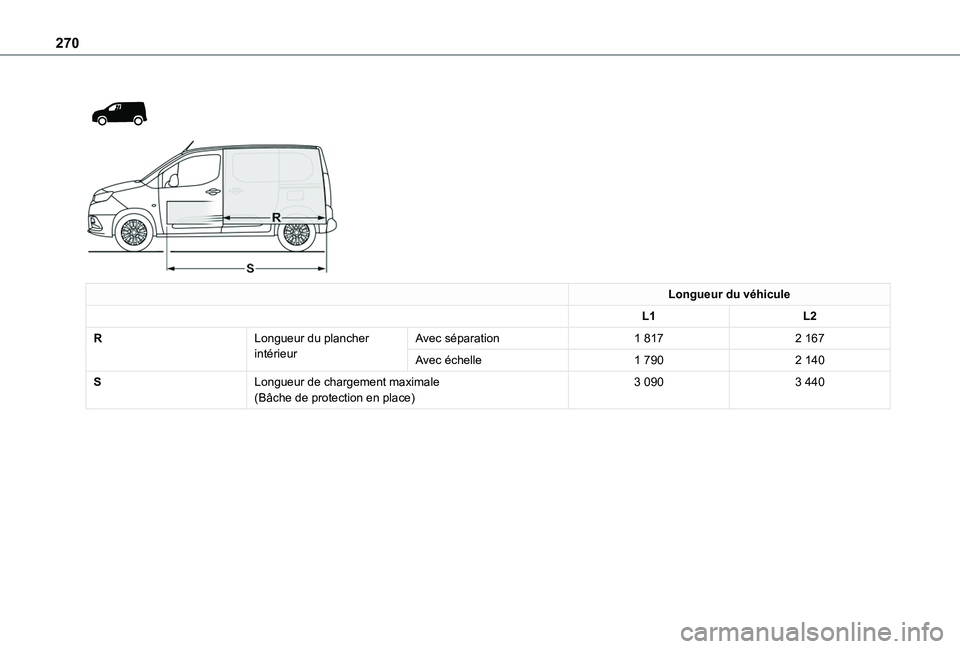

270



Longueur du véhicule
L1L2
RLongueur du plancher intérieurAvec séparation1 8172 167
Avec échelle1 7902 140
SLongueur de chargement maximale(Bâche de protection en place)3 0903 440
