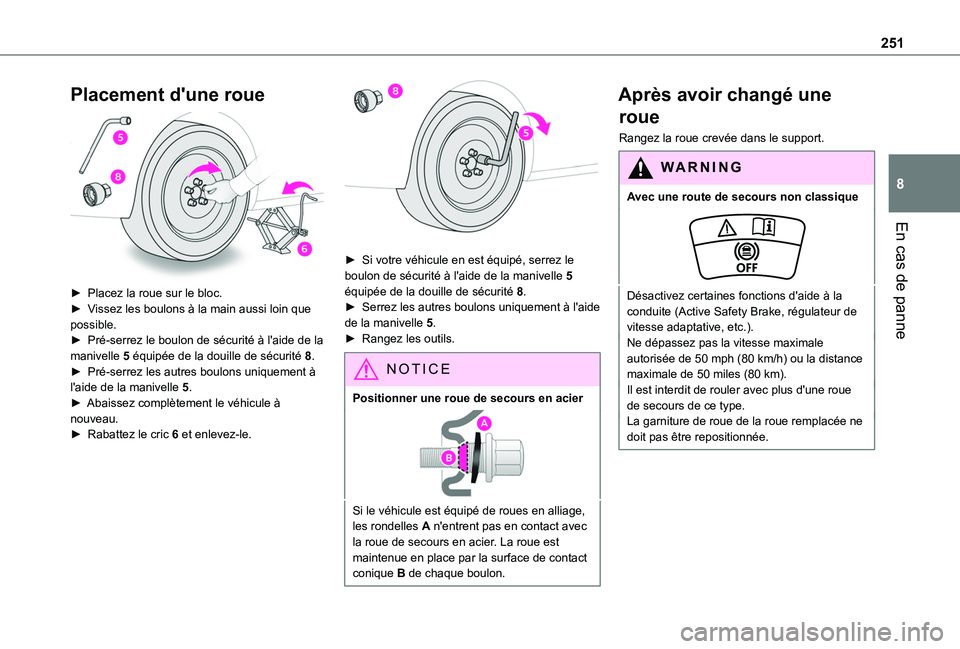

251
En cas de panne
8
Placement d'une roue

► Placez la roue sur le bloc.► Vissez les boulons à la main aussi loin que possible.► Pré-serrez le boulon de sécurité à l'aide de la manivelle 5 équipée de la douille de sécurité 8.► Pré-serrez les autres boulons uniquement à l'aide de la manivelle 5.► Abaissez complètement le véhicule à nouveau.► Rabattez le cric 6 et enlevez-le.

► Si votre véhicule en est équipé, serrez le boulon de sécurité à l'aide de la manivelle 5 équipée de la douille de sécurité 8.► Serrez les autres boulons uniquement à l'aide de la manivelle 5.► Rangez les outils.
NOTIC E
Positionner une roue de secours en acier
Si le véhicule est équipé de roues en alliage, les rondelles A n'entrent pas en contact avec la roue de secours en acier. La roue est maintenue en place par la surface de contact conique B de chaque boulon.
Après avoir changé une
roue
Rangez la roue crevée dans le support.
WARNI NG
Avec une route de secours non classique
Désactivez certaines fonctions d'aide à la conduite (Active Safety Brake, régulateur de vitesse adaptative, etc.).Ne dépassez pas la vitesse maximale autorisée de 50 mph (80 km/h) ou la distance maximale de 50 miles (80 km).Il est interdit de rouler avec plus d'une roue de secours de ce type.La garniture de roue de la roue remplacée ne doit pas être repositionnée.

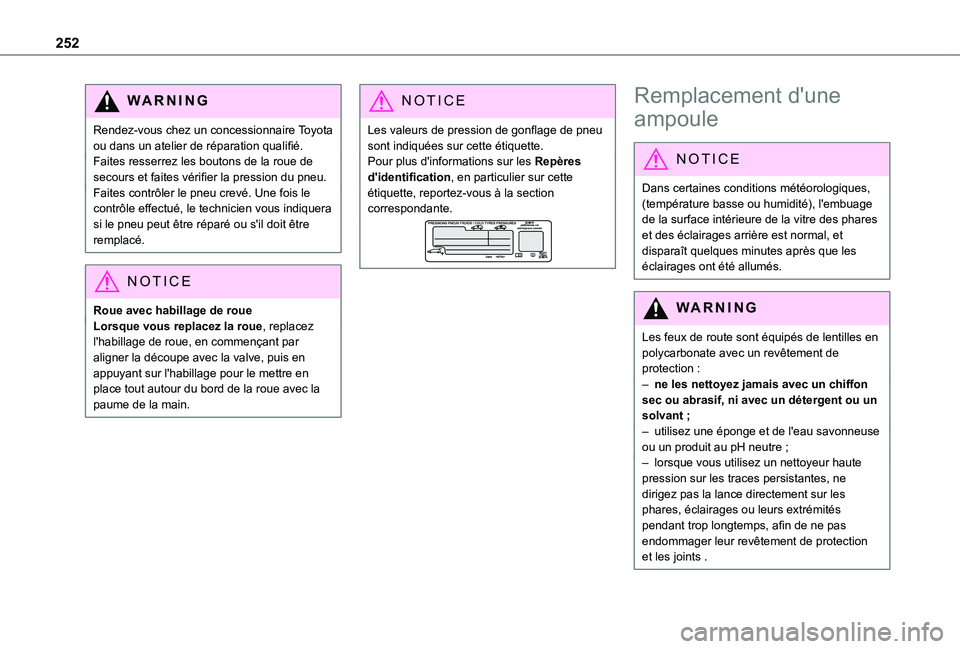

252
WARNI NG
Rendez-vous chez un concessionnaire Toyota ou dans un atelier de réparation qualifié.Faites resserrez les boutons de la roue de secours et faites vérifier la pression du pneu.Faites contrôler le pneu crevé. Une fois le contrôle effectué, le technicien vous indiquera si le pneu peut être réparé ou s'il doit être remplacé.
NOTIC E
Roue avec habillage de roueLorsque vous replacez la roue, replacez l'habillage de roue, en commençant par aligner la découpe avec la valve, puis en appuyant sur l'habillage pour le mettre en place tout autour du bord de la roue avec la paume de la main.
NOTIC E
Les valeurs de pression de gonflage de pneu sont indiquées sur cette étiquette.Pour plus d'informations sur les Repères d'identification, en particulier sur cette étiquette, reportez-vous à la section correspondante.
Remplacement d'une
ampoule
NOTIC E
Dans certaines conditions météorologiques, (température basse ou humidité), l'embuage de la surface intérieure de la vitre des phares et des éclairages arrière est normal, et disparaît quelques minutes après que les éclairages ont été allumés.
WARNI NG
Les feux de route sont équipés de lentilles en polycarbonate avec un revêtement de protection :– ne les nettoyez jamais avec un chiffon sec ou abrasif, ni avec un détergent ou un solvant ;– utilisez une éponge et de l'eau savonneuse
ou un produit au pH neutre ;– lorsque vous utilisez un nettoyeur haute pression sur les traces persistantes, ne dirigez pas la lance directement sur les phares, éclairages ou leurs extrémités pendant trop longtemps, afin de ne pas endommager leur revêtement de protection et les joints .

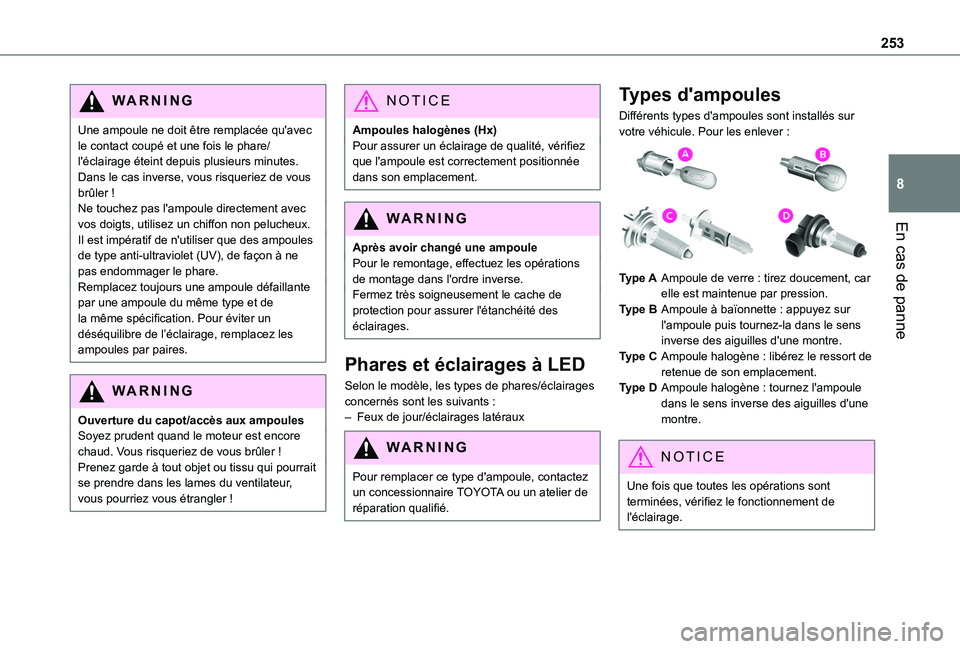

253
En cas de panne
8
WARNI NG
Une ampoule ne doit être remplacée qu'avec le contact coupé et une fois le phare/l'éclairage éteint depuis plusieurs minutes. Dans le cas inverse, vous risqueriez de vous brûler !Ne touchez pas l'ampoule directement avec vos doigts, utilisez un chiffon non pelucheux.Il est impératif de n'utiliser que des ampoules de type anti-ultraviolet (UV), de façon à ne pas endommager le phare.Remplacez toujours une ampoule défaillante par une ampoule du même type et de la même spécification. Pour éviter un déséquilibre de l’éclairage, remplacez les ampoules par paires.
WARNI NG
Ouverture du capot/accès aux ampoulesSoyez prudent quand le moteur est encore
chaud. Vous risqueriez de vous brûler !Prenez garde à tout objet ou tissu qui pourrait se prendre dans les lames du ventilateur, vous pourriez vous étrangler !
NOTIC E
Ampoules halogènes (Hx)Pour assurer un éclairage de qualité, vérifiez que l'ampoule est correctement positionnée dans son emplacement.
WARNI NG
Après avoir changé une ampoulePour le remontage, effectuez les opérations de montage dans l'ordre inverse.Fermez très soigneusement le cache de protection pour assurer l'étanchéité des éclairages.
Phares et éclairages à LED
Selon le modèle, les types de phares/éclairages concernés sont les suivants :– Feux de jour/éclairages latéraux
WARNI NG
Pour remplacer ce type d'ampoule, contactez un concessionnaire TOYOTA ou un atelier de réparation qualifié.
Types d'ampoules
Différents types d'ampoules sont installés sur votre véhicule. Pour les enlever :

Type AAmpoule de verre : tirez doucement, car elle est maintenue par pression.
Type BAmpoule à baïonnette : appuyez sur l'ampoule puis tournez-la dans le sens inverse des aiguilles d'une montre.
Type CAmpoule halogène : libérez le ressort de retenue de son emplacement.
Type DAmpoule halogène : tournez l'ampoule dans le sens inverse des aiguilles d'une montre.
NOTIC E
Une fois que toutes les opérations sont terminées, vérifiez le fonctionnement de l'éclairage.

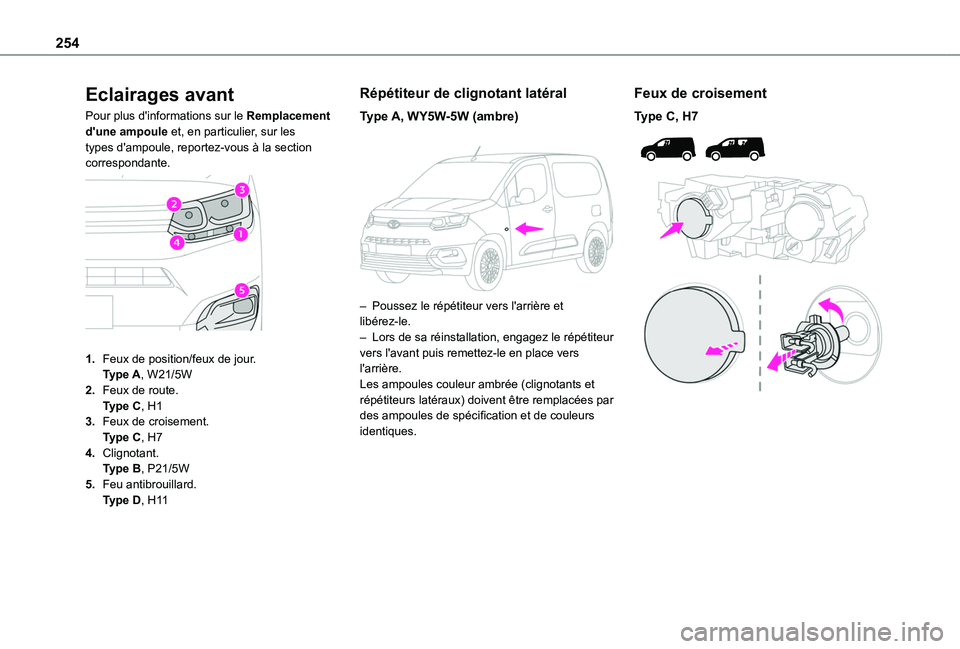

254
Eclairages avant
Pour plus d'informations sur le Remplacement d'une ampoule et, en particulier, sur les types d'ampoule, reportez-vous à la section correspondante.

1.Feux de position/feux de jour.Type A, W21/5W
2.Feux de route.Type C, H1
3.Feux de croisement.Type C, H7
4.Clignotant.Type B, P21/5W
5.Feu antibrouillard.Type D, H11
Répétiteur de clignotant latéral
Type A, WY5W-5W (ambre)

– Poussez le répétiteur vers l'arrière et libérez-le.– Lors de sa réinstallation, engagez le répétiteur vers l'avant puis remettez-le en place vers l'arrière.Les ampoules couleur ambrée (clignotants et répétiteurs latéraux) doivent être remplacées par des ampoules de spécification et de couleurs identiques.
Feux de croisement
Type C, H7

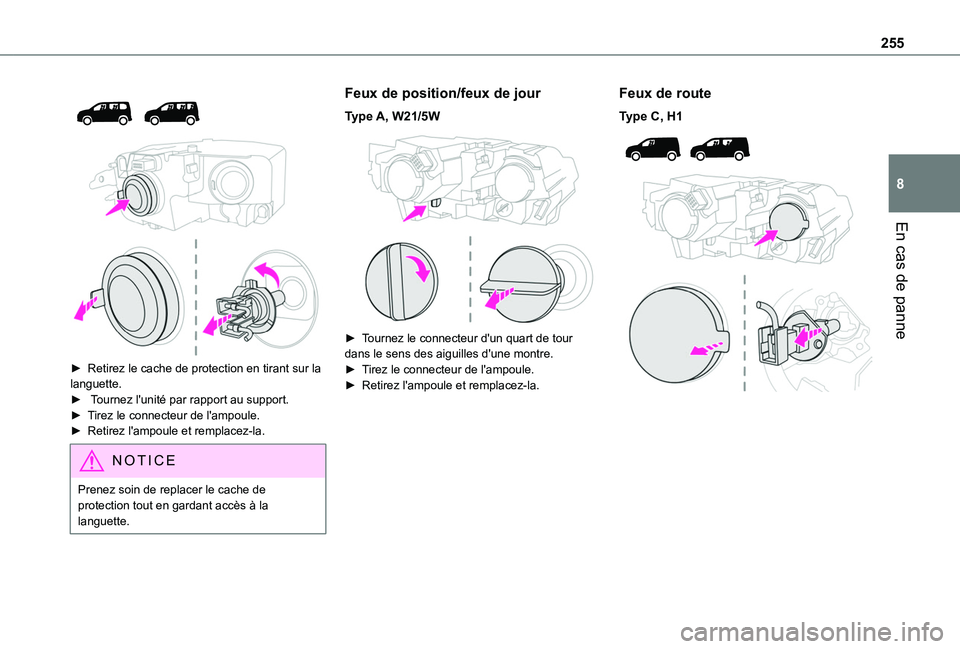

255
En cas de panne
8



► Retirez le cache de protection en tirant sur la languette. ► Tournez l'unité par rapport au support.► Tirez le connecteur de l'ampoule.► Retirez l'ampoule et remplacez-la.
NOTIC E
Prenez soin de replacer le cache de protection tout en gardant accès à la languette.
Feux de position/feux de jour
Type A, W21/5W

► Tournez le connecteur d'un quart de tour dans le sens des aiguilles d'une montre.► Tirez le connecteur de l'ampoule.► Retirez l'ampoule et remplacez-la.
Feux de route
Type C, H1

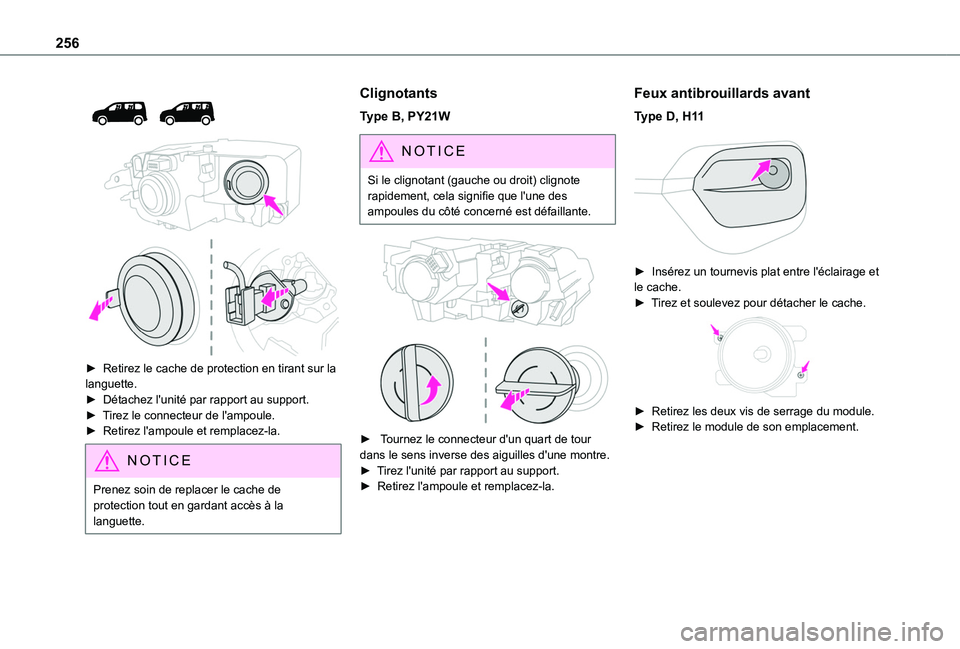

256



► Retirez le cache de protection en tirant sur la languette.► Détachez l'unité par rapport au support.► Tirez le connecteur de l'ampoule.► Retirez l'ampoule et remplacez-la.
NOTIC E
Prenez soin de replacer le cache de protection tout en gardant accès à la languette.
Clignotants
Type B, PY21W
NOTIC E
Si le clignotant (gauche ou droit) clignote rapidement, cela signifie que l'une des ampoules du côté concerné est défaillante.


► Tournez le connecteur d'un quart de tour dans le sens inverse des aiguilles d'une montre.► Tirez l'unité par rapport au support.
► Retirez l'ampoule et remplacez-la.
Feux antibrouillards avant
Type D, H11

► Insérez un tournevis plat entre l'éclairage et le cache.► Tirez et soulevez pour détacher le cache.

► Retirez les deux vis de serrage du module.► Retirez le module de son emplacement.

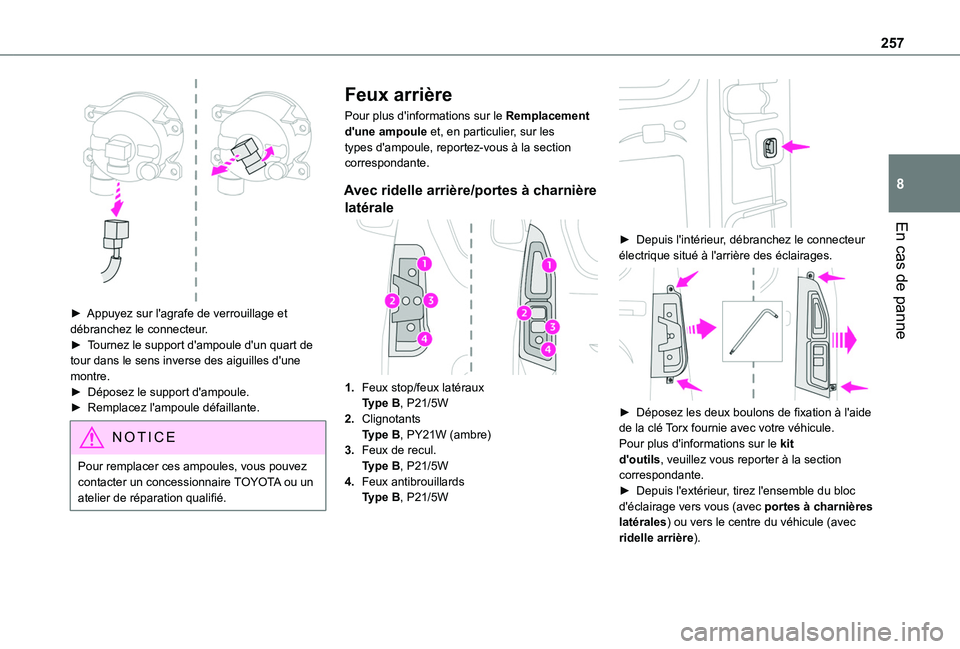

257
En cas de panne
8

► Appuyez sur l'agrafe de verrouillage et débranchez le connecteur.► Tournez le support d'ampoule d'un quart de tour dans le sens inverse des aiguilles d'une montre.► Déposez le support d'ampoule.► Remplacez l'ampoule défaillante.
NOTIC E
Pour remplacer ces ampoules, vous pouvez contacter un concessionnaire TOYOTA ou un atelier de réparation qualifié.
Feux arrière
Pour plus d'informations sur le Remplacement d'une ampoule et, en particulier, sur les types d'ampoule, reportez-vous à la section correspondante.
Avec ridelle arrière/portes à charnière
latérale
1.Feux stop/feux latérauxType B, P21/5W
2.ClignotantsType B, PY21W (ambre)
3.Feux de recul.Type B, P21/5W
4.Feux antibrouillardsType B, P21/5W

► Depuis l'intérieur, débranchez le connecteur électrique situé à l'arrière des éclairages.

► Déposez les deux boulons de fixation à l'aide de la clé Torx fournie avec votre véhicule.Pour plus d'informations sur le kit d'outils, veuillez vous reporter à la section correspondante.► Depuis l'extérieur, tirez l'ensemble du bloc d'éclairage vers vous (avec portes à charnières latérales) ou vers le centre du véhicule (avec ridelle arrière).

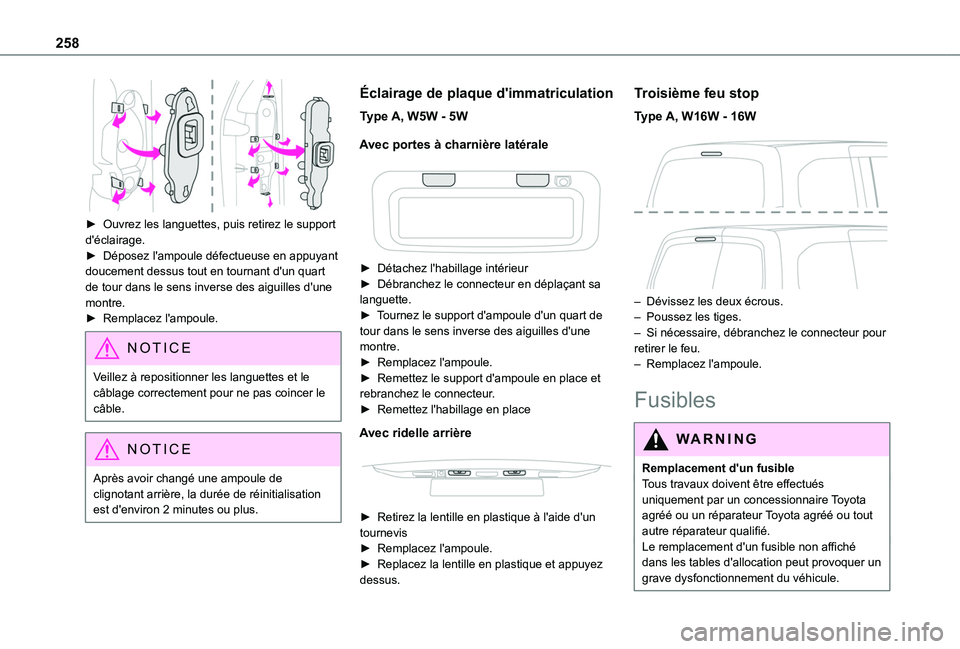

258

► Ouvrez les languettes, puis retirez le support d'éclairage.► Déposez l'ampoule défectueuse en appuyant doucement dessus tout en tournant d'un quart de tour dans le sens inverse des aiguilles d'une montre.► Remplacez l'ampoule.
NOTIC E
Veillez à repositionner les languettes et le câblage correctement pour ne pas coincer le câble.
NOTIC E
Après avoir changé une ampoule de clignotant arrière, la durée de réinitialisation est d'environ 2 minutes ou plus.
Éclairage de plaque d'immatriculation
Type A, W5W - 5W
Avec portes à charnière latérale


► Détachez l'habillage intérieur► Débranchez le connecteur en déplaçant sa languette.► Tournez le support d'ampoule d'un quart de tour dans le sens inverse des aiguilles d'une montre.► Remplacez l'ampoule.► Remettez le support d'ampoule en place et rebranchez le connecteur.► Remettez l'habillage en place
Avec ridelle arrière


► Retirez la lentille en plastique à l'aide d'un tournevis► Remplacez l'ampoule.► Replacez la lentille en plastique et appuyez dessus.
Troisième feu stop
Type A, W16W - 16W

– Dévissez les deux écrous.– Poussez les tiges.– Si nécessaire, débranchez le connecteur pour retirer le feu.– Remplacez l'ampoule.
Fusibles
WARNI NG
Remplacement d'un fusibleTous travaux doivent être effectués uniquement par un concessionnaire Toyota agréé ou un réparateur Toyota agréé ou tout autre réparateur qualifié.Le remplacement d'un fusible non affiché dans les tables d'allocation peut provoquer un grave dysfonctionnement du véhicule.

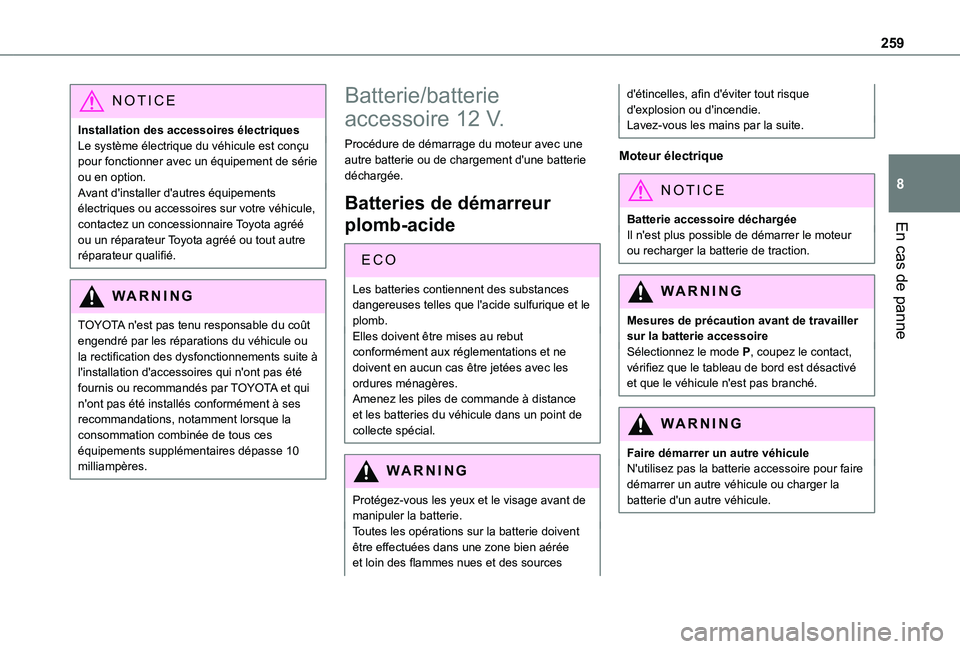

259
En cas de panne
8
NOTIC E
Installation des accessoires électriquesLe système électrique du véhicule est conçu pour fonctionner avec un équipement de série ou en option.Avant d'installer d'autres équipements électriques ou accessoires sur votre véhicule, contactez un concessionnaire Toyota agréé ou un réparateur Toyota agréé ou tout autre réparateur qualifié.
WARNI NG
TOYOTA n'est pas tenu responsable du coût engendré par les réparations du véhicule ou la rectification des dysfonctionnements suite à l'installation d'accessoires qui n'ont pas été fournis ou recommandés par TOYOTA et qui n'ont pas été installés conformément à ses recommandations, notamment lorsque la consommation combinée de tous ces équipements supplémentaires dépasse 10 milliampères.
Batterie/batterie
accessoire 12 V.
Procédure de démarrage du moteur avec une autre batterie ou de chargement d'une batterie déchargée.
Batteries de démarreur
plomb-acide
ECO
Les batteries contiennent des substances dangereuses telles que l'acide sulfurique et le plomb.Elles doivent être mises au rebut conformément aux réglementations et ne doivent en aucun cas être jetées avec les ordures ménagères.Amenez les piles de commande à distance et les batteries du véhicule dans un point de collecte spécial.
WARNI NG
Protégez-vous les yeux et le visage avant de manipuler la batterie.Toutes les opérations sur la batterie doivent
être effectuées dans une zone bien aérée et loin des flammes nues et des sources
d'étincelles, afin d'éviter tout risque d'explosion ou d'incendie.Lavez-vous les mains par la suite.
Moteur électrique
NOTIC E
Batterie accessoire déchargéeIl n'est plus possible de démarrer le moteur
ou recharger la batterie de traction.
WARNI NG
Mesures de précaution avant de travailler sur la batterie accessoireSélectionnez le mode P, coupez le contact, vérifiez que le tableau de bord est désactivé et que le véhicule n'est pas branché.
WARNI NG
Faire démarrer un autre véhiculeN'utilisez pas la batterie accessoire pour faire démarrer un autre véhicule ou charger la batterie d'un autre véhicule.

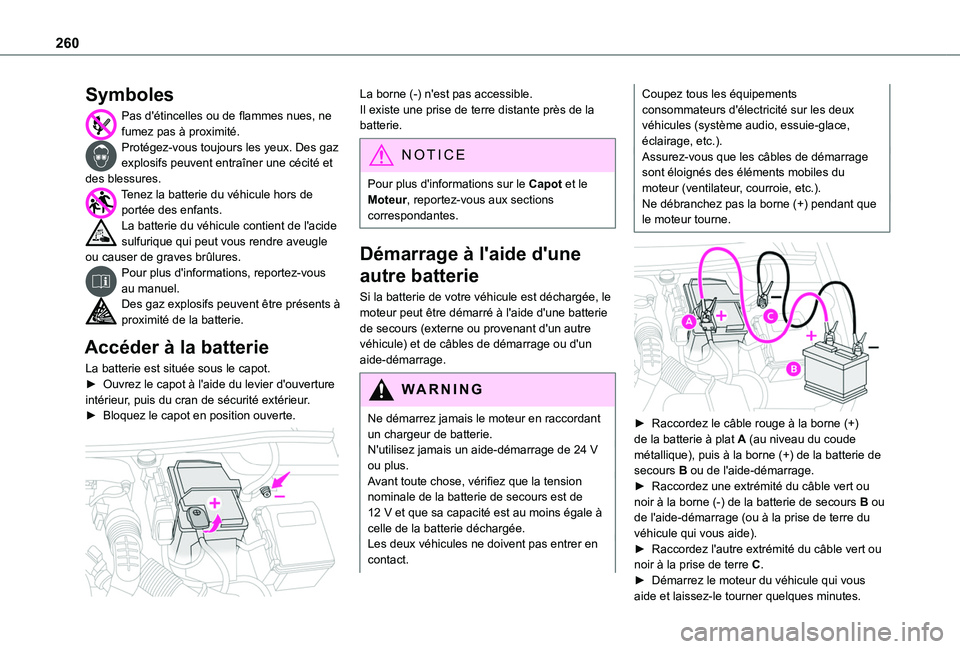

260
Symboles
Pas d'étincelles ou de flammes nues, ne fumez pas à proximité. Protégez-vous toujours les yeux. Des gaz explosifs peuvent entraîner une cécité et des blessures.Tenez la batterie du véhicule hors de portée des enfants.La batterie du véhicule contient de l'acide sulfurique qui peut vous rendre aveugle ou causer de graves brûlures.Pour plus d'informations, reportez-vous au manuel.Des gaz explosifs peuvent être présents à proximité de la batterie.
Accéder à la batterie
La batterie est située sous le capot.► Ouvrez le capot à l'aide du levier d'ouverture intérieur, puis du cran de sécurité extérieur.► Bloquez le capot en position ouverte.

La borne (-) n'est pas accessible.Il existe une prise de terre distante près de la batterie.
NOTIC E
Pour plus d'informations sur le Capot et le Moteur, reportez-vous aux sections correspondantes.
Démarrage à l'aide d'une
autre batterie
Si la batterie de votre véhicule est déchargée, le moteur peut être démarré à l'aide d'une batterie de secours (externe ou provenant d'un autre véhicule) et de câbles de démarrage ou d'un aide-démarrage.
WARNI NG
Ne démarrez jamais le moteur en raccordant un chargeur de batterie.N'utilisez jamais un aide-démarrage de 24 V ou plus.Avant toute chose, vérifiez que la tension nominale de la batterie de secours est de 12 V et que sa capacité est au moins égale à celle de la batterie déchargée.Les deux véhicules ne doivent pas entrer en
contact.
Coupez tous les équipements consommateurs d'électricité sur les deux véhicules (système audio, essuie-glace, éclairage, etc.).Assurez-vous que les câbles de démarrage sont éloignés des éléments mobiles du moteur (ventilateur, courroie, etc.).Ne débranchez pas la borne (+) pendant que le moteur tourne.


► Raccordez le câble rouge à la borne (+) de la batterie à plat A (au niveau du coude
métallique), puis à la borne (+) de la batterie de secours B ou de l'aide-démarrage.► Raccordez une extrémité du câble vert ou noir à la borne (-) de la batterie de secours B ou de l'aide-démarrage (ou à la prise de terre du véhicule qui vous aide).► Raccordez l'autre extrémité du câble vert ou noir à la prise de terre C.► Démarrez le moteur du véhicule qui vous aide et laissez-le tourner quelques minutes.
