TOYOTA PROACE CITY EV 2022 Návod na použití (in Czech)

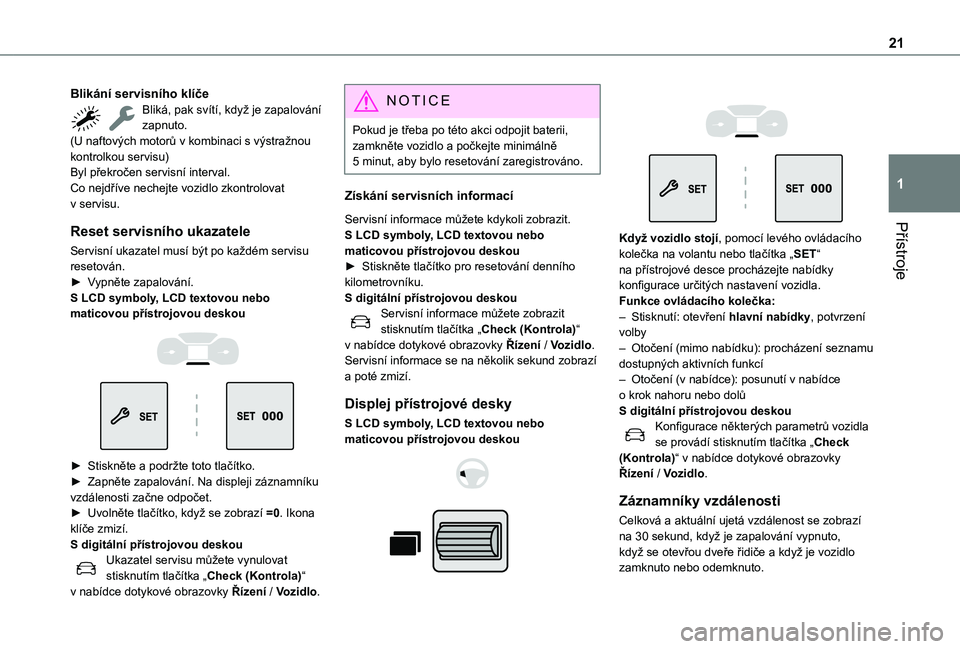

21
Přístroje
1
Blikání servisního klíčeBliká, pak svítí, když je zapalování zapnuto.(U naftových motorů v kombinaci s výstražnou kontrolkou servisu)Byl překročen servisní interval.Co nejdříve nechejte vozidlo zkontrolovat v servisu.
Reset servisního ukazatele
Servisní ukazatel musí být po každém servisu resetován.► Vypněte zapalování.S LCD symboly, LCD textovou nebo maticovou přístrojovou deskou


► Stiskněte a podržte toto tlačítko.► Zapněte zapalování. Na displeji záznamníku vzdálenosti začne odpočet.► Uvolněte tlačítko, když se zobrazí =0. Ikona klíče zmizí.S digitální přístrojovou deskouUkazatel servisu můžete vynulovat stisknutím tlačítka „Check (Kontrola)“ v nabídce dotykové obrazovky Řízení / Vozidlo.
NOTIC E
Pokud je třeba po této akci odpojit baterii, zamkněte vozidlo a počkejte minimálně 5 minut, aby bylo resetování zaregistrováno.
Získání servisních informací
Servisní informace můžete kdykoli zobrazit.S LCD symboly, LCD textovou nebo maticovou přístrojovou deskou► Stiskněte tlačítko pro resetování denního kilometrovníku.S digitální přístrojovou deskouServisní informace můžete zobrazit stisknutím tlačítka „Check (Kontrola)“ v nabídce dotykové obrazovky Řízení / Vozidlo.Servisní informace se na několik sekund zobrazí a poté zmizí.
Displej přístrojové desky
S LCD symboly, LCD textovou nebo maticovou přístrojovou deskou





Když vozidlo stojí, pomocí levého ovládacího
kolečka na volantu nebo tlačítka „SET“ na přístrojové desce procházejte nabídky konfigurace určitých nastavení vozidla.Funkce ovládacího kolečka:– Stisknutí: otevření hlavní nabídky, potvrzení volby– Otočení (mimo nabídku): procházení seznamu dostupných aktivních funkcí– Otočení (v nabídce): posunutí v nabídce o krok nahoru nebo dolůS digitální přístrojovou deskouKonfigurace některých parametrů vozidla se provádí stisknutím tlačítka „Check (Kontrola)“ v nabídce dotykové obrazovky Řízení / Vozidlo.
Záznamníky vzdálenosti
Celková a aktuální ujetá vzdálenost se zobrazí na 30 sekund, když je zapalování vypnuto, když se otevřou dveře řidiče a když je vozidlo zamknuto nebo odemknuto.

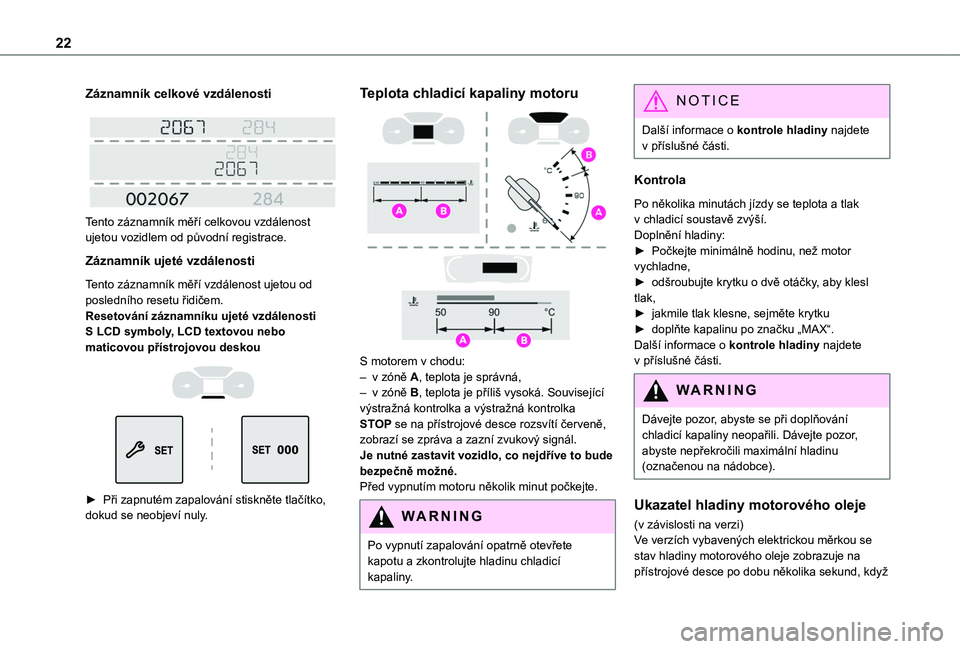

22
Záznamník celkové vzdálenosti


Tento záznamník měří celkovou vzdálenost ujetou vozidlem od původní registrace.
Záznamník ujeté vzdálenosti
Tento záznamník měří vzdálenost ujetou od posledního resetu řidičem.Resetování záznamníku ujeté vzdálenostiS LCD symboly, LCD textovou nebo maticovou přístrojovou deskou


► Při zapnutém zapalování stiskněte tlačítko, dokud se neobjeví nuly.
Teplota chladicí kapaliny motoru

S motorem v chodu:– v zóně A, teplota je správná,– v zóně B, teplota je příliš vysoká. Související výstražná kontrolka a výstražná kontrolka STOP se na přístrojové desce rozsvítí červeně, zobrazí se zpráva a zazní zvukový signál.Je nutné zastavit vozidlo, co nejdříve to bude bezpečně možné.Před vypnutím motoru několik minut počkejte.
WARNI NG
Po vypnutí zapalování opatrně otevřete kapotu a zkontrolujte hladinu chladicí kapaliny.
NOTIC E
Další informace o kontrole hladiny najdete v příslušné části.
Kontrola
Po několika minutách jízdy se teplota a tlak v chladicí soustavě zvýší.Doplnění hladiny:► Počkejte minimálně hodinu, než motor vychladne,► odšroubujte krytku o dvě otáčky, aby klesl tlak,► jakmile tlak klesne, sejměte krytku► doplňte kapalinu po značku „MAX“.Další informace o kontrole hladiny najdete v příslušné části.
WARNI NG
Dávejte pozor, abyste se při doplňování chladicí kapaliny neopařili. Dávejte pozor, abyste nepřekročili maximální hladinu (označenou na nádobce).
Ukazatel hladiny motorového oleje
(v závislosti na verzi)Ve verzích vybavených elektrickou měrkou se stav hladiny motorového oleje zobrazuje na přístrojové desce po dobu několika sekund, když

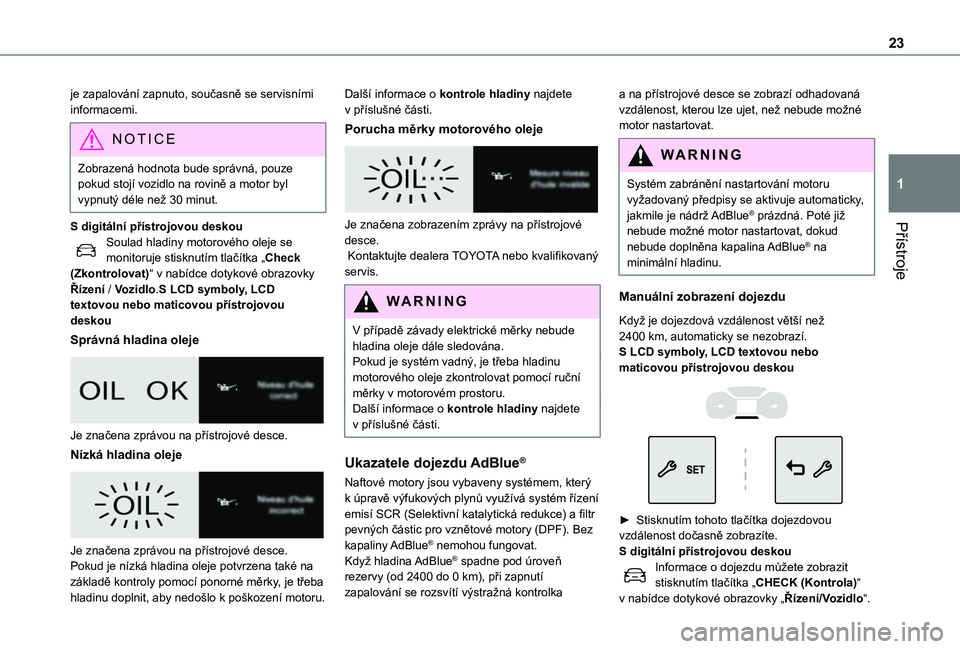

23
Přístroje
1
je zapalování zapnuto, současně se servisními informacemi.
NOTIC E
Zobrazená hodnota bude správná, pouze pokud stojí vozidlo na rovině a motor byl vypnutý déle než 30 minut.
S digitální přístrojovou deskouSoulad hladiny motorového oleje se
monitoruje stisknutím tlačítka „Check (Zkontrolovat)“ v nabídce dotykové obrazovky Řízení / Vozidlo.S LCD symboly, LCD textovou nebo maticovou přístrojovou deskou
Správná hladina oleje

Je značena zprávou na přístrojové desce.
Nízká hladina oleje

Je značena zprávou na přístrojové desce.Pokud je nízká hladina oleje potvrzena také na základě kontroly pomocí ponorné měrky, je třeba hladinu doplnit, aby nedošlo k poškození motoru.
Další informace o kontrole hladiny najdete v příslušné části.
Porucha měrky motorového oleje

Je značena zobrazením zprávy na přístrojové desce. Kontaktujte dealera TOYOTA nebo kvalifikovaný servis.
WARNI NG
V případě závady elektrické měrky nebude hladina oleje dále sledována.Pokud je systém vadný, je třeba hladinu motorového oleje zkontrolovat pomocí ruční měrky v motorovém prostoru.Další informace o kontrole hladiny najdete v příslušné části.
Ukazatele dojezdu AdBlue®
Naftové motory jsou vybaveny systémem, který k úpravě výfukových plynů využívá systém řízení emisí SCR (Selektivní katalytická redukce) a filtr pevných částic pro vznětové motory (DPF). Bez
kapaliny AdBlue® nemohou fungovat.Když hladina AdBlue® spadne pod úroveň rezervy (od 2400 do 0 km), při zapnutí zapalování se rozsvítí výstražná kontrolka
a na přístrojové desce se zobrazí odhadovaná vzdálenost, kterou lze ujet, než nebude možné motor nastartovat.
WARNI NG
Systém zabránění nastartování motoru vyžadovaný předpisy se aktivuje automaticky, jakmile je nádrž AdBlue® prázdná. Poté již nebude možné motor nastartovat, dokud
nebude doplněna kapalina AdBlue® na
minimální hladinu.
Manuální zobrazení dojezdu
Když je dojezdová vzdálenost větší než 2400 km, automaticky se nezobrazí.S LCD symboly, LCD textovou nebo maticovou přístrojovou deskou


► Stisknutím tohoto tlačítka dojezdovou vzdálenost dočasně zobrazíte.
S digitální přístrojovou deskouInformace o dojezdu můžete zobrazit stisknutím tlačítka „CHECK (Kontrola)“ v nabídce dotykové obrazovky „Řízení/Vozidlo“.

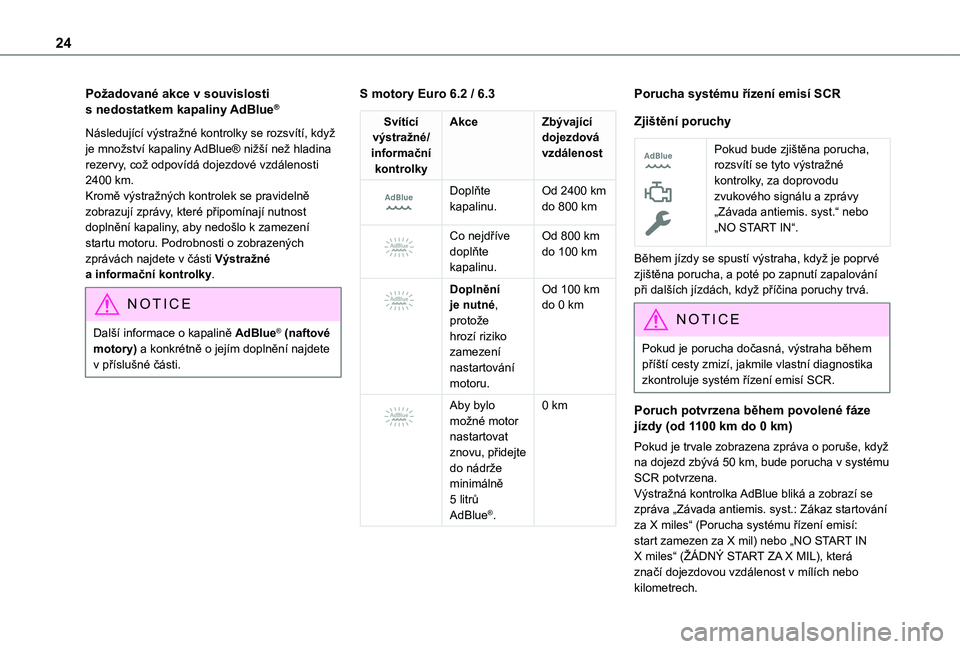

24
Požadované akce v souvislosti s nedostatkem kapaliny AdBlue®
Následující výstražné kontrolky se rozsvítí, když je množství kapaliny AdBlue® nižší než hladina rezervy, což odpovídá dojezdové vzdálenosti 2400 km.Kromě výstražných kontrolek se pravidelně zobrazují zprávy, které připomínají nutnost doplnění kapaliny, aby nedošlo k zamezení startu motoru. Podrobnosti o zobrazených zprávách najdete v části Výstražné a informační kontrolky.
NOTIC E
Další informace o kapalině AdBlue® (naftové motory) a konkrétně o jejím doplnění najdete v příslušné části.
S motory Euro 6.2 / 6.3
Svítící výstražné/informační kontrolky
AkceZbývající dojezdová vzdálenost


Doplňte kapalinu.Od 2400 km do 800 km


Co nejdříve doplňte kapalinu.
Od 800 km do 100 km


Doplnění je nutné, protože hrozí riziko zamezení nastartování motoru.
Od 100 km do 0 km


Aby bylo možné motor nastartovat znovu, přidejte do nádrže minimálně 5 litrů AdBlue®.
0 km
Porucha systému řízení emisí SCR
Zjištění poruchy


Pokud bude zjištěna porucha, rozsvítí se tyto výstražné kontrolky, za doprovodu zvukového signálu a zprávy „Závada antiemis. syst.“ nebo „NO START IN“.
Během jízdy se spustí výstraha, když je poprvé zjištěna porucha, a poté po zapnutí zapalování při dalších jízdách, když příčina poruchy trvá.
NOTIC E
Pokud je porucha dočasná, výstraha během příští cesty zmizí, jakmile vlastní diagnostika zkontroluje systém řízení emisí SCR.
Poruch potvrzena během povolené fáze jízdy (od 1100 km do 0 km)
Pokud je trvale zobrazena zpráva o poruše, když na dojezd zbývá 50 km, bude porucha v systému SCR potvrzena.Výstražná kontrolka AdBlue bliká a zobrazí se zpráva „Závada antiemis. syst.: Zákaz startování za X miles“ (Porucha systému řízení emisí: start zamezen za X mil) nebo „NO START IN X miles“ (ŽÁDNÝ START ZA X MIL), která značí dojezdovou vzdálenost v mílích nebo kilometrech.

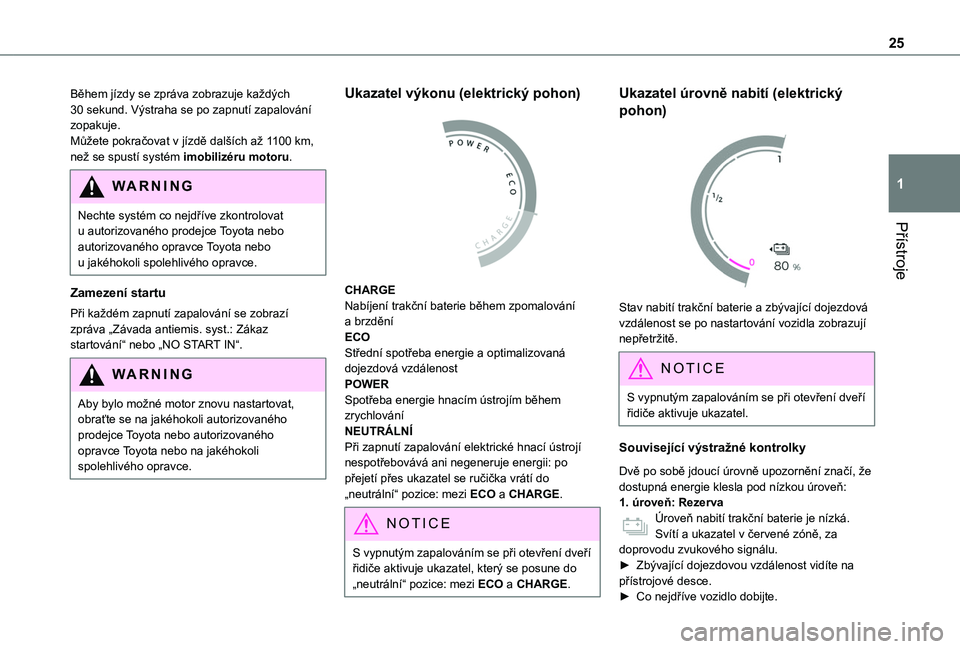

25
Přístroje
1
Během jízdy se zpráva zobrazuje každých 30 sekund. Výstraha se po zapnutí zapalování zopakuje.Můžete pokračovat v jízdě dalších až 1100 km, než se spustí systém imobilizéru motoru.
WARNI NG
Nechte systém co nejdříve zkontrolovat u autorizovaného prodejce Toyota nebo
autorizovaného opravce Toyota nebo u jakéhokoli spolehlivého opravce.
Zamezení startu
Při každém zapnutí zapalování se zobrazí zpráva „Závada antiemis. syst.: Zákaz startování“ nebo „NO START IN“.
WARNI NG
Aby bylo možné motor znovu nastartovat, obraťte se na jakéhokoli autorizovaného prodejce Toyota nebo autorizovaného opravce Toyota nebo na jakéhokoli spolehlivého opravce.
Ukazatel výkonu (elektrický pohon)

CHARGENabíjení trakční baterie během zpomalování a brzděníECOStřední spotřeba energie a optimalizovaná dojezdová vzdálenostPOWERSpotřeba energie hnacím ústrojím během zrychlováníNEUTRÁLNÍ
Při zapnutí zapalování elektrické hnací ústrojí nespotřebovává ani negeneruje energii: po přejetí přes ukazatel se ručička vrátí do „neutrální“ pozice: mezi ECO a CHARGE.
NOTIC E
S vypnutým zapalováním se při otevření dveří řidiče aktivuje ukazatel, který se posune do „neutrální“ pozice: mezi ECO a CHARGE.
Ukazatel úrovně nabití (elektrický
pohon)

Stav nabití trakční baterie a zbývající dojezdová vzdálenost se po nastartování vozidla zobrazují nepřetržitě.
NOTIC E
S vypnutým zapalováním se při otevření dveří řidiče aktivuje ukazatel.
Související výstražné kontrolky
Dvě po sobě jdoucí úrovně upozornění značí, že dostupná energie klesla pod nízkou úroveň:1. úroveň: RezervaÚroveň nabití trakční baterie je nízká.Svítí a ukazatel v červené zóně, za
doprovodu zvukového signálu.► Zbývající dojezdovou vzdálenost vidíte na přístrojové desce.► Co nejdříve vozidlo dobijte.

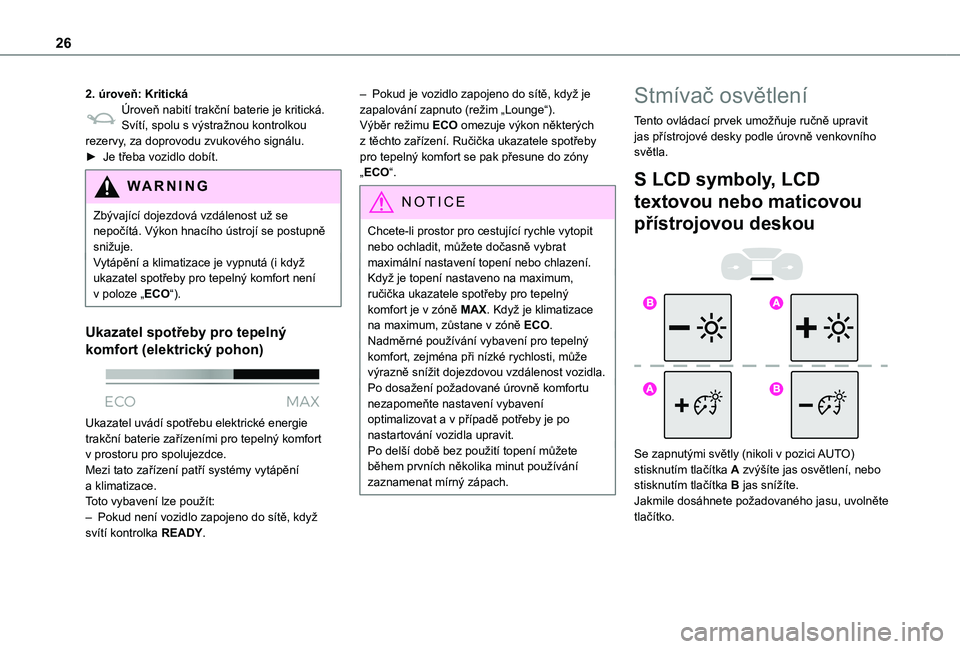

26
2. úroveň: KritickáÚroveň nabití trakční baterie je kritická.Svítí, spolu s výstražnou kontrolkou rezervy, za doprovodu zvukového signálu.► Je třeba vozidlo dobít.
WARNI NG
Zbývající dojezdová vzdálenost už se nepočítá. Výkon hnacího ústrojí se postupně
snižuje.Vytápění a klimatizace je vypnutá (i když ukazatel spotřeby pro tepelný komfort není v poloze „ECO“).
Ukazatel spotřeby pro tepelný
komfort (elektrický pohon)

Ukazatel uvádí spotřebu elektrické energie trakční baterie zařízeními pro tepelný komfort v prostoru pro spolujezdce.Mezi tato zařízení patří systémy vytápění a klimatizace.Toto vybavení lze použít:– Pokud není vozidlo zapojeno do sítě, když svítí kontrolka READY.
– Pokud je vozidlo zapojeno do sítě, když je zapalování zapnuto (režim „Lounge“).Výběr režimu ECO omezuje výkon některých z těchto zařízení. Ručička ukazatele spotřeby pro tepelný komfort se pak přesune do zóny „ECO“.
NOTIC E
Chcete-li prostor pro cestující rychle vytopit
nebo ochladit, můžete dočasně vybrat maximální nastavení topení nebo chlazení.Když je topení nastaveno na maximum, ručička ukazatele spotřeby pro tepelný komfort je v zóně MAX. Když je klimatizace na maximum, zůstane v zóně ECO.Nadměrné používání vybavení pro tepelný komfort, zejména při nízké rychlosti, může výrazně snížit dojezdovou vzdálenost vozidla.Po dosažení požadované úrovně komfortu nezapomeňte nastavení vybavení optimalizovat a v případě potřeby je po nastartování vozidla upravit.Po delší době bez použití topení můžete během prvních několika minut používání zaznamenat mírný zápach.
Stmívač osvětlení
Tento ovládací prvek umožňuje ručně upravit jas přístrojové desky podle úrovně venkovního světla.
S LCD symboly, LCD
textovou nebo maticovou
přístrojovou deskou


Se zapnutými světly (nikoli v pozici AUTO) stisknutím tlačítka A zvýšíte jas osvětlení, nebo stisknutím tlačítka B jas snížíte.Jakmile dosáhnete požadovaného jasu, uvolněte tlačítko.

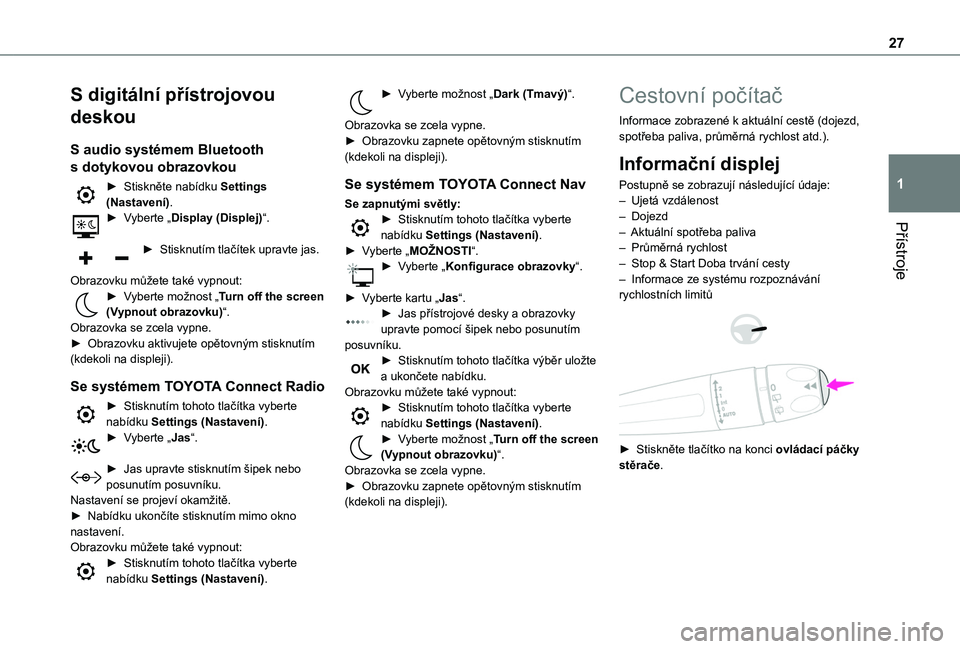

27
Přístroje
1
S digitální přístrojovou
deskou
S audio systémem Bluetooth
s dotykovou obrazovkou
► Stiskněte nabídku Settings (Nastavení).► Vyberte „Display (Displej)“.
► Stisknutím tlačítek upravte jas.
Obrazovku můžete také vypnout:► Vyberte možnost „Turn off the screen (Vypnout obrazovku)“.Obrazovka se zcela vypne.► Obrazovku aktivujete opětovným stisknutím (kdekoli na displeji).
Se systémem TOYOTA Connect Radio
► Stisknutím tohoto tlačítka vyberte nabídku Settings (Nastavení).► Vyberte „Jas“.
► Jas upravte stisknutím šipek nebo posunutím posuvníku.Nastavení se projeví okamžitě.► Nabídku ukončíte stisknutím mimo okno nastavení.Obrazovku můžete také vypnout:► Stisknutím tohoto tlačítka vyberte nabídku Settings (Nastavení).
► Vyberte možnost „Dark (Tmavý)“.
Obrazovka se zcela vypne.► Obrazovku zapnete opětovným stisknutím (kdekoli na displeji).
Se systémem TOYOTA Connect Nav
Se zapnutými světly:► Stisknutím tohoto tlačítka vyberte nabídku Settings (Nastavení).► Vyberte „MOŽNOSTI“.► Vyberte „Konfigurace obrazovky“.
► Vyberte kartu „Jas“.► Jas přístrojové desky a obrazovky upravte pomocí šipek nebo posunutím posuvníku.► Stisknutím tohoto tlačítka výběr uložte a ukončete nabídku.Obrazovku můžete také vypnout:► Stisknutím tohoto tlačítka vyberte nabídku Settings (Nastavení).► Vyberte možnost „Turn off the screen
(Vypnout obrazovku)“.Obrazovka se zcela vypne.► Obrazovku zapnete opětovným stisknutím (kdekoli na displeji).
Cestovní počítač
Informace zobrazené k aktuální cestě (dojezd, spotřeba paliva, průměrná rychlost atd.).
Informační displej
Postupně se zobrazují následující údaje:– Ujetá vzdálenost– Dojezd– Aktuální spotřeba paliva– Průměrná rychlost– Stop & Start Doba trvání cesty– Informace ze systému rozpoznávání rychlostních limitů


► Stiskněte tlačítko na konci ovládací páčky stěrače.

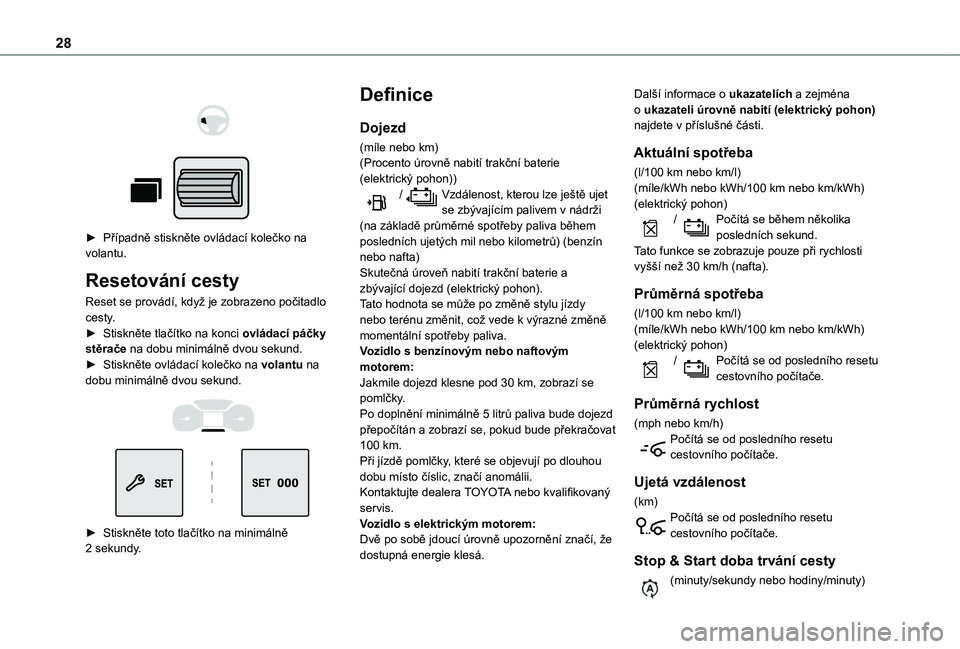

28



► Případně stiskněte ovládací kolečko na volantu.
Resetování cesty
Reset se provádí, když je zobrazeno počitadlo cesty.► Stiskněte tlačítko na konci ovládací páčky stěrače na dobu minimálně dvou sekund.► Stiskněte ovládací kolečko na volantu na dobu minimálně dvou sekund.


► Stiskněte toto tlačítko na minimálně 2 sekundy.
Definice
Dojezd
(míle nebo km)(Procento úrovně nabití trakční baterie (elektrický pohon)) / Vzdálenost, kterou lze ještě ujet se zbývajícím palivem v nádrži (na základě průměrné spotřeby paliva během posledních ujetých mil nebo kilometrů) (benzín nebo nafta)Skutečná úroveň nabití trakční baterie a zbývající dojezd (elektrický pohon).Tato hodnota se může po změně stylu jízdy nebo terénu změnit, což vede k výrazné změně momentální spotřeby paliva.Vozidlo s benzínovým nebo naftovým motorem:Jakmile dojezd klesne pod 30 km, zobrazí se pomlčky.Po doplnění minimálně 5 litrů paliva bude dojezd přepočítán a zobrazí se, pokud bude překračovat
100 km.Při jízdě pomlčky, které se objevují po dlouhou dobu místo číslic, značí anomálii.Kontaktujte dealera TOYOTA nebo kvalifikovaný servis.Vozidlo s elektrickým motorem:Dvě po sobě jdoucí úrovně upozornění značí, že dostupná energie klesá.
Další informace o ukazatelích a zejména o ukazateli úrovně nabití (elektrický pohon) najdete v příslušné části.
Aktuální spotřeba
(l/100 km nebo km/l)(míle/kWh nebo kWh/100 km nebo km/kWh) (elektrický pohon) / Počítá se během několika posledních sekund.Tato funkce se zobrazuje pouze při rychlosti vyšší než 30 km/h (nafta).
Průměrná spotřeba
(l/100 km nebo km/l)(míle/kWh nebo kWh/100 km nebo km/kWh) (elektrický pohon) / Počítá se od posledního resetu cestovního počítače.
Průměrná rychlost
(mph nebo km/h)Počítá se od posledního resetu
cestovního počítače.
Ujetá vzdálenost
(km)Počítá se od posledního resetu cestovního počítače.
Stop & Start doba trvání cesty
(minuty/sekundy nebo hodiny/minuty)

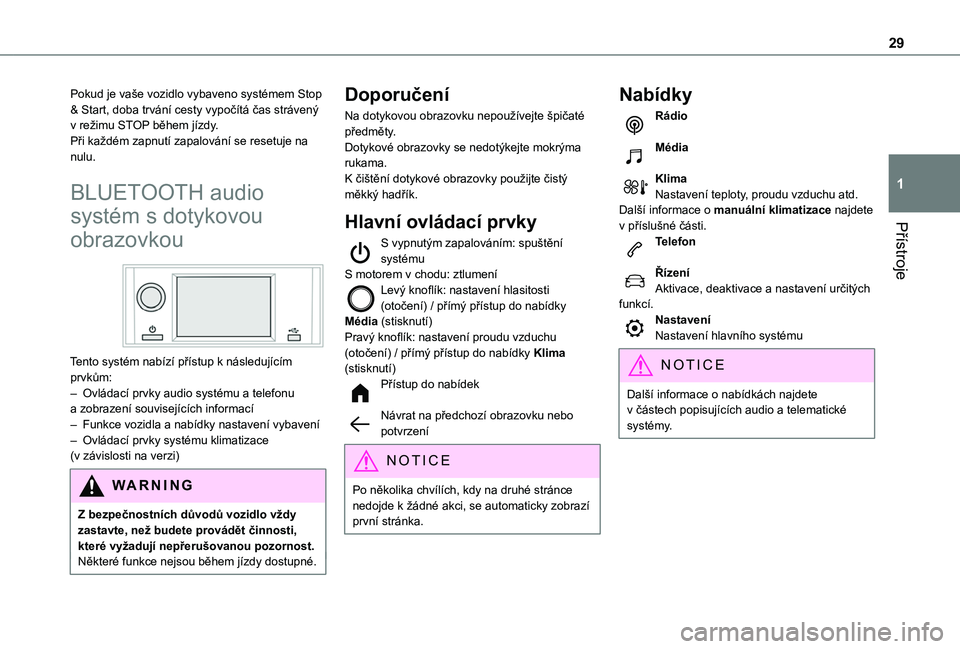

29
Přístroje
1
Pokud je vaše vozidlo vybaveno systémem Stop & Start, doba trvání cesty vypočítá čas strávený v režimu STOP během jízdy.Při každém zapnutí zapalování se resetuje na nulu.
BLUETOOTH audio
systém s dotykovou
obrazovkou

Tento systém nabízí přístup k následujícím prvkům:– Ovládací prvky audio systému a telefonu a zobrazení souvisejících informací– Funkce vozidla a nabídky nastavení vybavení– Ovládací prvky systému klimatizace (v závislosti na verzi)
WARNI NG
Z bezpečnostních důvodů vozidlo vždy zastavte, než budete provádět činnosti,
které vyžadují nepřerušovanou pozornost.Některé funkce nejsou během jízdy dostupné.
Doporučení
Na dotykovou obrazovku nepoužívejte špičaté předměty.Dotykové obrazovky se nedotýkejte mokrýma rukama.K čištění dotykové obrazovky použijte čistý měkký hadřík.
Hlavní ovládací prvky
S vypnutým zapalováním: spuštění systémuS motorem v chodu: ztlumeníLevý knoflík: nastavení hlasitosti (otočení) / přímý přístup do nabídky Média (stisknutí)Pravý knoflík: nastavení proudu vzduchu (otočení) / přímý přístup do nabídky Klima (stisknutí)Přístup do nabídek
Návrat na předchozí obrazovku nebo potvrzení
NOTIC E
Po několika chvílích, kdy na druhé stránce nedojde k žádné akci, se automaticky zobrazí první stránka.
Nabídky
Rádio
Média
KlimaNastavení teploty, proudu vzduchu atd.Další informace o manuální klimatizace najdete v příslušné části.Telefon
ŘízeníAktivace, deaktivace a nastavení určitých funkcí.NastaveníNastavení hlavního systému
NOTIC E
Další informace o nabídkách najdete v částech popisujících audio a telematické systémy.

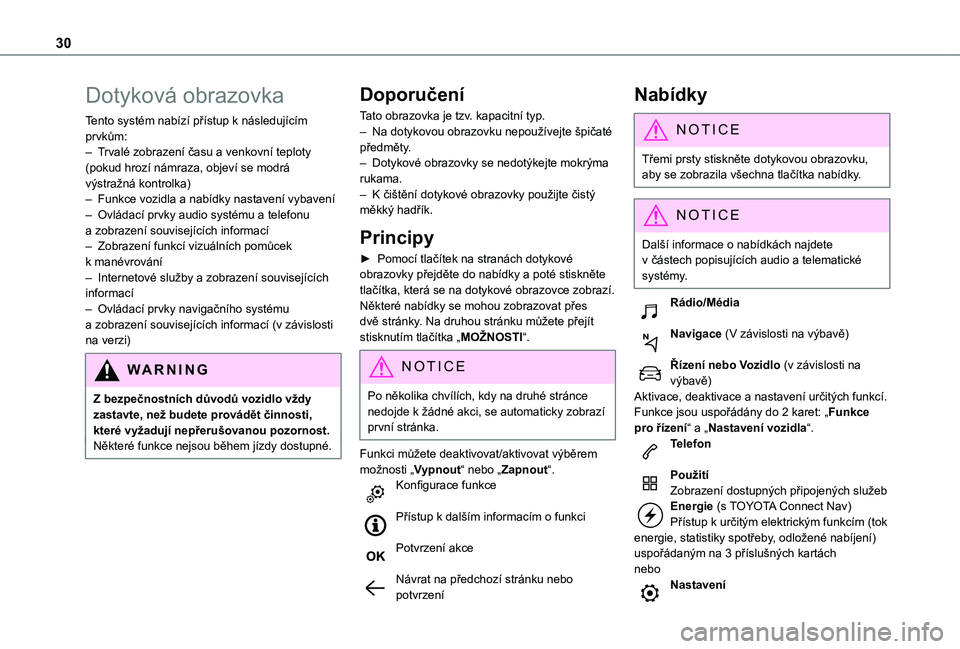

30
Dotyková obrazovka
Tento systém nabízí přístup k následujícím prvkům:– Trvalé zobrazení času a venkovní teploty (pokud hrozí námraza, objeví se modrá výstražná kontrolka)– Funkce vozidla a nabídky nastavení vybavení– Ovládací prvky audio systému a telefonu a zobrazení souvisejících informací– Zobrazení funkcí vizuálních pomůcek k manévrování– Internetové služby a zobrazení souvisejících informací– Ovládací prvky navigačního systému a zobrazení souvisejících informací (v závislosti na verzi)
WARNI NG
Z bezpečnostních důvodů vozidlo vždy zastavte, než budete provádět činnosti, které vyžadují nepřerušovanou pozornost.Některé funkce nejsou během jízdy dostupné.
Doporučení
Tato obrazovka je tzv. kapacitní typ.– Na dotykovou obrazovku nepoužívejte špičaté předměty.– Dotykové obrazovky se nedotýkejte mokrýma rukama.– K čištění dotykové obrazovky použijte čistý měkký hadřík.
Principy
► Pomocí tlačítek na stranách dotykové obrazovky přejděte do nabídky a poté stiskněte tlačítka, která se na dotykové obrazovce zobrazí.Některé nabídky se mohou zobrazovat přes dvě stránky. Na druhou stránku můžete přejít stisknutím tlačítka „MOŽNOSTI“.
NOTIC E
Po několika chvílích, kdy na druhé stránce nedojde k žádné akci, se automaticky zobrazí první stránka.
Funkci můžete deaktivovat/aktivovat výběrem možnosti „Vypnout“ nebo „Zapnout“.Konfigurace funkce
Přístup k dalším informacím o funkci
Potvrzení akce
Návrat na předchozí stránku nebo potvrzení
Nabídky
NOTIC E
Třemi prsty stiskněte dotykovou obrazovku, aby se zobrazila všechna tlačítka nabídky.
NOTIC E
Další informace o nabídkách najdete v částech popisujících audio a telematické systémy.
Rádio/Média
Navigace (V závislosti na výbavě)
Řízení nebo Vozidlo (v závislosti na výbavě)Aktivace, deaktivace a nastavení určitých funkcí.Funkce jsou uspořádány do 2 karet: „Funkce pro řízení“ a „Nastavení vozidla“.Telefon
PoužitíZobrazení dostupných připojených služebEnergie (s TOYOTA Connect Nav)Přístup k určitým elektrickým funkcím (tok energie, statistiky spotřeby, odložené nabíjení)
uspořádaným na 3 příslušných kartáchneboNastavení
