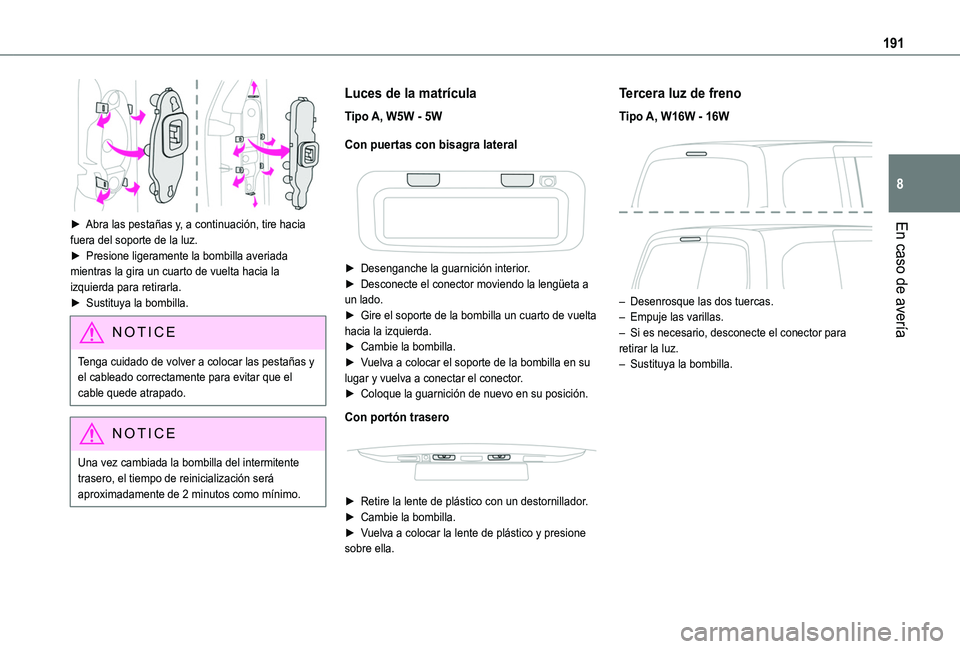

191
En caso de avería
8

► Abra las pestañas y, a continuación, tire hacia fuera del soporte de la luz.► Presione ligeramente la bombilla averiada mientras la gira un cuarto de vuelta hacia la izquierda para retirarla.► Sustituya la bombilla.
NOTIC E
Tenga cuidado de volver a colocar las pestañas y el cableado correctamente para evitar que el cable quede atrapado.
NOTIC E
Una vez cambiada la bombilla del intermitente trasero, el tiempo de reinicialización será aproximadamente de 2 minutos como mínimo.
Luces de la matrícula
Tipo A, W5W - 5W
Con puertas con bisagra lateral


► Desenganche la guarnición interior.► Desconecte el conector moviendo la lengüeta a un lado.► Gire el soporte de la bombilla un cuarto de vuelta hacia la izquierda.► Cambie la bombilla.► Vuelva a colocar el soporte de la bombilla en su lugar y vuelva a conectar el conector.► Coloque la guarnición de nuevo en su posición.
Con portón trasero


► Retire la lente de plástico con un destornillador.► Cambie la bombilla.► Vuelva a colocar la lente de plástico y presione sobre ella.
Tercera luz de freno
Tipo A, W16W - 16W

– Desenrosque las dos tuercas.– Empuje las varillas.– Si es necesario, desconecte el conector para retirar la luz.– Sustituya la bombilla.

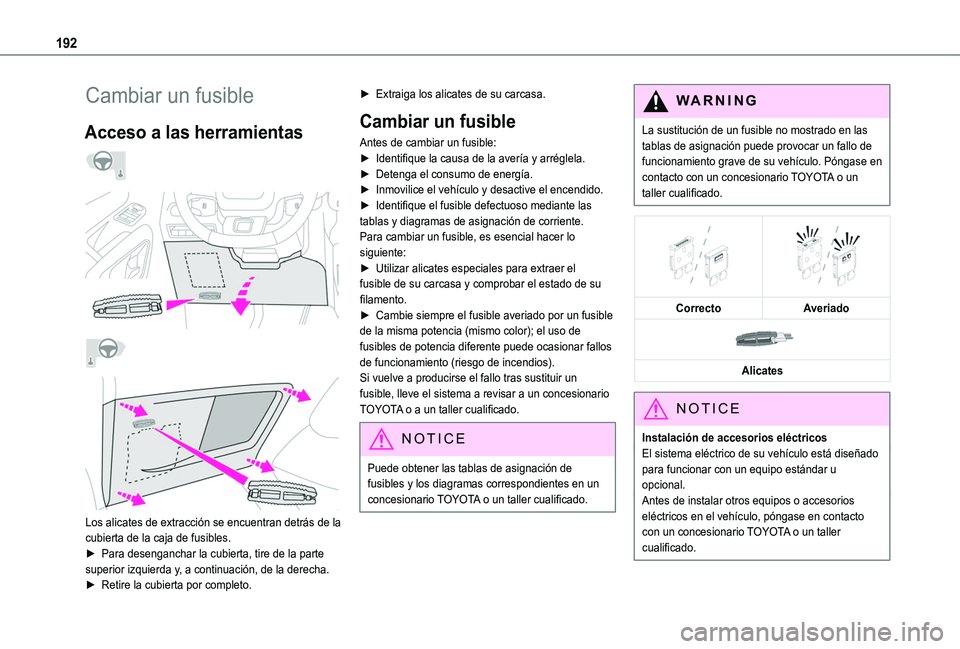

192
Cambiar un fusible
Acceso a las herramientas




Los alicates de extracción se encuentran detrás de la cubierta de la caja de fusibles.
► Para desenganchar la cubierta, tire de la parte superior izquierda y, a continuación, de la derecha.► Retire la cubierta por completo.
► Extraiga los alicates de su carcasa.
Cambiar un fusible
Antes de cambiar un fusible:► Identifique la causa de la avería y arréglela.► Detenga el consumo de energía.► Inmovilice el vehículo y desactive el encendido.► Identifique el fusible defectuoso mediante las tablas y diagramas de asignación de corriente.Para cambiar un fusible, es esencial hacer lo siguiente:► Utilizar alicates especiales para extraer el fusible de su carcasa y comprobar el estado de su filamento.► Cambie siempre el fusible averiado por un fusible de la misma potencia (mismo color); el uso de fusibles de potencia diferente puede ocasionar fallos de funcionamiento (riesgo de incendios).Si vuelve a producirse el fallo tras sustituir un fusible, lleve el sistema a revisar a un concesionario TOYOTA o a un taller cualificado.
NOTIC E
Puede obtener las tablas de asignación de fusibles y los diagramas correspondientes en un concesionario TOYOTA o un taller cualificado.
WARNI NG
La sustitución de un fusible no mostrado en las tablas de asignación puede provocar un fallo de funcionamiento grave de su vehículo. Póngase en contacto con un concesionario TOYOTA o un taller cualificado.




CorrectoAveriado

Alicates
NOTIC E
Instalación de accesorios eléctricosEl sistema eléctrico de su vehículo está diseñado para funcionar con un equipo estándar u
opcional.Antes de instalar otros equipos o accesorios eléctricos en el vehículo, póngase en contacto con un concesionario TOYOTA o un taller
cualificado.

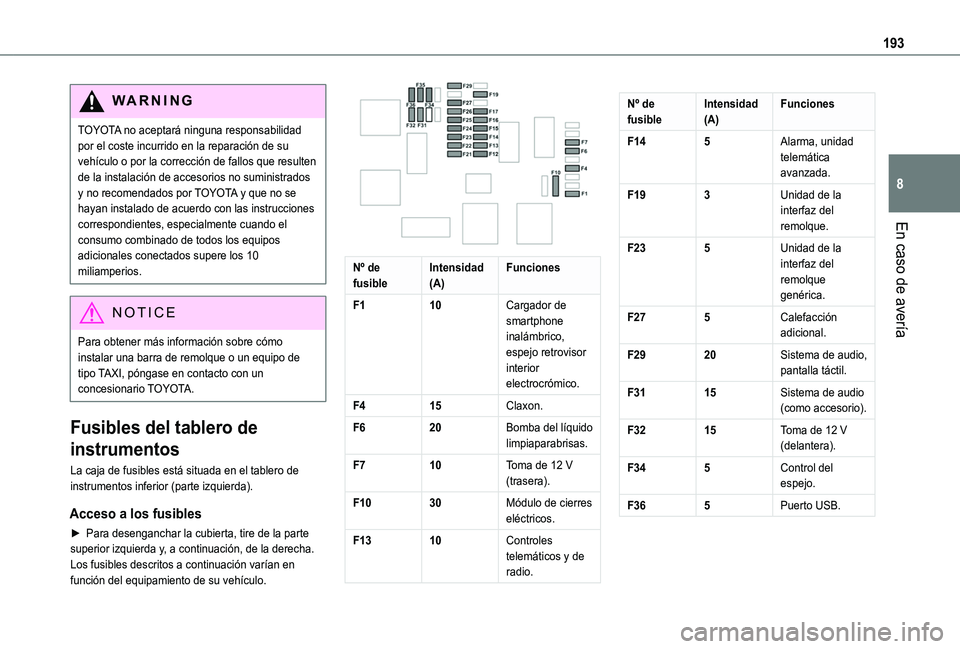

193
En caso de avería
8
WARNI NG
TOYOTA no aceptará ninguna responsabilidad por el coste incurrido en la reparación de su vehículo o por la corrección de fallos que resulten de la instalación de accesorios no suministrados y no recomendados por TOYOTA y que no se hayan instalado de acuerdo con las instrucciones correspondientes, especialmente cuando el consumo combinado de todos los equipos adicionales conectados supere los 10 miliamperios.
NOTIC E
Para obtener más información sobre cómo instalar una barra de remolque o un equipo de tipo TAXI, póngase en contacto con un concesionario TOYOTA.
Fusibles del tablero de
instrumentos
La caja de fusibles está situada en el tablero de instrumentos inferior (parte izquierda).
Acceso a los fusibles
► Para desenganchar la cubierta, tire de la parte superior izquierda y, a continuación, de la derecha.Los fusibles descritos a continuación varían en función del equipamiento de su vehículo.

Nº de fusibleIntensidad (A)Funciones
F110Cargador de smartphone inalámbrico, espejo retrovisor interior electrocrómico.
F415Claxon.
F620Bomba del líquido limpiaparabrisas.
F710Toma de 12 V (trasera).
F1030Módulo de cierres eléctricos.
F1310Controles telemáticos y de radio.
Nº de fusibleIntensidad (A)Funciones
F145Alarma, unidad telemática avanzada.
F193Unidad de la interfaz del remolque.
F235Unidad de la interfaz del remolque genérica.
F275Calefacción adicional.
F2920Sistema de audio, pantalla táctil.
F3115Sistema de audio (como accesorio).
F3215Toma de 12 V (delantera).
F345Control del espejo.
F365Puerto USB.

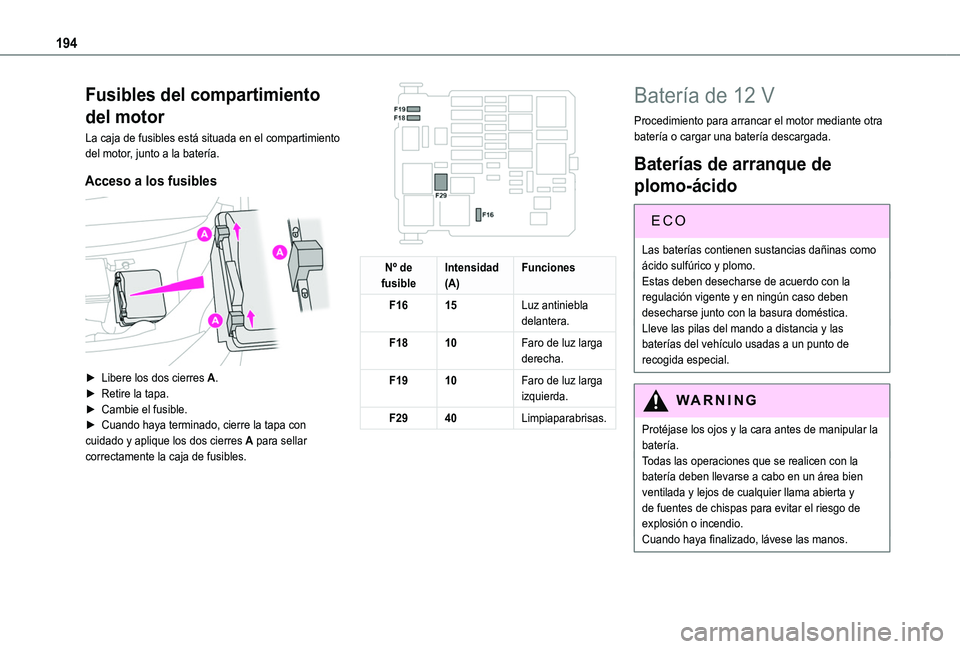

194
Fusibles del compartimiento
del motor
La caja de fusibles está situada en el compartimiento del motor, junto a la batería.
Acceso a los fusibles

► Libere los dos cierres A.► Retire la tapa.► Cambie el fusible.► Cuando haya terminado, cierre la tapa con cuidado y aplique los dos cierres A para sellar
correctamente la caja de fusibles.

Nº de fusibleIntensidad(A)Funciones
F1615Luz antiniebla delantera.
F1810Faro de luz larga derecha.
F1910Faro de luz larga izquierda.
F2940Limpiaparabrisas.
Batería de 12 V
Procedimiento para arrancar el motor mediante otra batería o cargar una batería descargada.
Baterías de arranque de
plomo-ácido
EC O
Las baterías contienen sustancias dañinas como ácido sulfúrico y plomo.Estas deben desecharse de acuerdo con la regulación vigente y en ningún caso deben desecharse junto con la basura doméstica.Lleve las pilas del mando a distancia y las baterías del vehículo usadas a un punto de recogida especial.
WARNI NG
Protéjase los ojos y la cara antes de manipular la batería.Todas las operaciones que se realicen con la batería deben llevarse a cabo en un área bien ventilada y lejos de cualquier llama abierta y de fuentes de chispas para evitar el riesgo de explosión o incendio.Cuando haya finalizado, lávese las manos.

195
En caso de avería
8
WARNI NG
Las versiones equipadas con Stop & Start disponen de una batería de plomo y ácido de 12 V con una tecnología y especificaciones especiales.Solamente puede ser sustituida por un concesionario TOYOTA o un taller cualificado.
Acceso a la batería
La batería se encuentra bajo el capó.► Abra el capó mediante la palanca de liberación interior y, a continuación, el enganche de seguridad exterior.► Fije el soporte del capó.

No se puede acceder al terminal de la batería (-).Existe un punto de conexión a tierra remoto cerca de la batería.
NOTIC E
Si desea obtener más información acerca del capó y el motor, consulte las secciones correspondientes.
Arranque mediante otra batería
Si se descarga la batería del vehículo, el motor podrá arrancarse mediante una batería de reserva (externa o de otro vehículo) y unas pinzas o un elevador de potencia de la batería.
WARNI NG
Nunca arranque el motor conectando un cargador de batería.Nunca utilice un elevador de potencia de la batería de 24 V o más.Compruebe de antemano que la batería de reserva tenga una tensión nominal de 12 V y una capacidad al menos igual a la de la batería descargada.Los dos vehículos no deben estar en contacto entre sí.Apague todos los elementos que consuman electricidad de ambos vehículos (el sistema de audio, los limpiaparabrisas, las luces, etc.).Asegúrese de que las pinzas no estén cerca de las piezas móviles del motor (del ventilador, la correa, etc.).No desconecte el terminal (+) con el motor en funcionamiento.


► Conecte el cable rojo al terminal (+) de una batería agotada A (en el codo de metal) y, a continuación, al terminal (+) de la batería de reserva B o al elevador de potencia.► Conecte un extremo del cable verde o negro al terminal (-) de la batería de reserva B o al elevador de potencia (o a un punto de conexión a tierra del vehículo que está prestando asistencia).► Conecte el otro extremo del cable verde o negro al punto de conexión a tierra C del vehículo averiado.► Arranque el motor del vehículo que está prestando asistencia y déjelo encendido durante unos minutos.► Accione el motor de arranque del vehículo averiado y deje el motor en marcha.Si el motor no arranca inmediatamente, desactive el encendido y espere unos momentos antes de intentarlo de nuevo.► Espere a que regrese al ralentí.► Desconecte las pinzas en orden inverso.

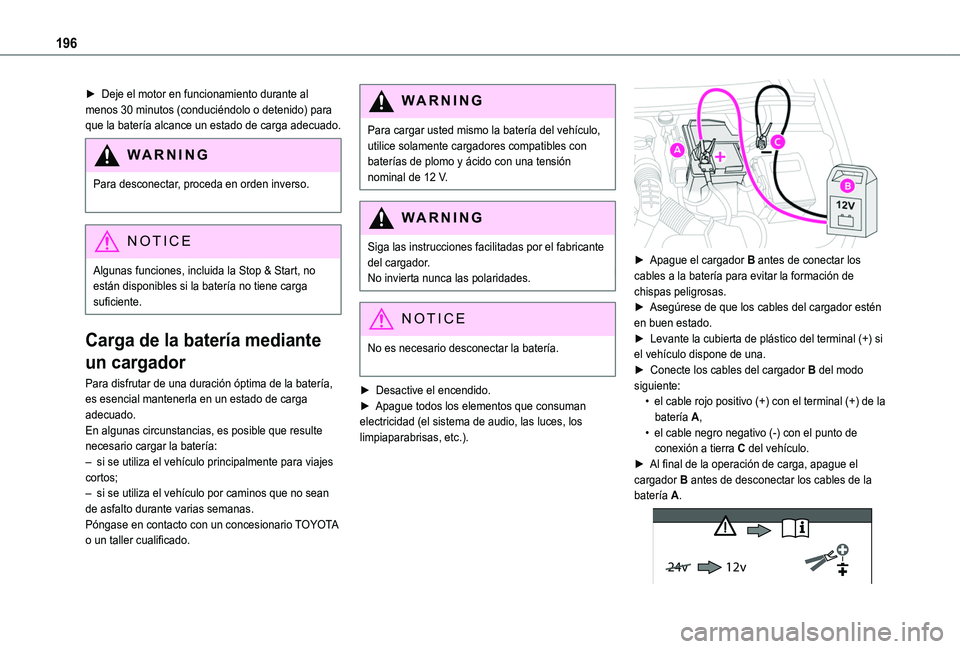

196
► Deje el motor en funcionamiento durante al menos 30 minutos (conduciéndolo o detenido) para que la batería alcance un estado de carga adecuado.
WARNI NG
Para desconectar, proceda en orden inverso.
NOTIC E
Algunas funciones, incluida la Stop & Start, no están disponibles si la batería no tiene carga suficiente.
Carga de la batería mediante
un cargador
Para disfrutar de una duración óptima de la batería, es esencial mantenerla en un estado de carga adecuado.En algunas circunstancias, es posible que resulte necesario cargar la batería:– si se utiliza el vehículo principalmente para viajes cortos;– si se utiliza el vehículo por caminos que no sean de asfalto durante varias semanas.Póngase en contacto con un concesionario TOYOTA o un taller cualificado.
WARNI NG
Para cargar usted mismo la batería del vehículo, utilice solamente cargadores compatibles con baterías de plomo y ácido con una tensión nominal de 12 V.
WARNI NG
Siga las instrucciones facilitadas por el fabricante del cargador.No invierta nunca las polaridades.
NOTIC E
No es necesario desconectar la batería.
► Desactive el encendido.► Apague todos los elementos que consuman electricidad (el sistema de audio, las luces, los limpiaparabrisas, etc.).

► Apague el cargador B antes de conectar los cables a la batería para evitar la formación de chispas peligrosas.► Asegúrese de que los cables del cargador estén en buen estado.► Levante la cubierta de plástico del terminal (+) si el vehículo dispone de una.► Conecte los cables del cargador B del modo siguiente:• el cable rojo positivo (+) con el terminal (+) de la batería A,• el cable negro negativo (-) con el punto de conexión a tierra C del vehículo.► Al final de la operación de carga, apague el cargador B antes de desconectar los cables de la batería A.
24v 12v

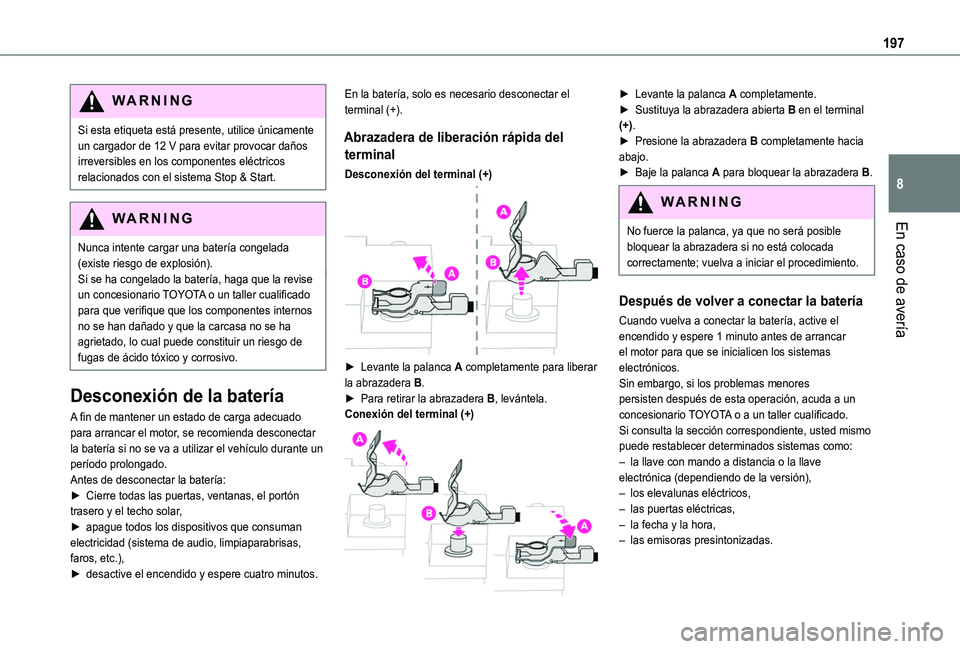

197
En caso de avería
8
WARNI NG
Si esta etiqueta está presente, utilice únicamente un cargador de 12 V para evitar provocar daños irreversibles en los componentes eléctricos relacionados con el sistema Stop & Start.
WARNI NG
Nunca intente cargar una batería congelada (existe riesgo de explosión).Si se ha congelado la batería, haga que la revise un concesionario TOYOTA o un taller cualificado para que verifique que los componentes internos no se han dañado y que la carcasa no se ha agrietado, lo cual puede constituir un riesgo de fugas de ácido tóxico y corrosivo.
Desconexión de la batería
A fin de mantener un estado de carga adecuado para arrancar el motor, se recomienda desconectar
la batería si no se va a utilizar el vehículo durante un período prolongado.Antes de desconectar la batería:► Cierre todas las puertas, ventanas, el portón trasero y el techo solar,► apague todos los dispositivos que consuman electricidad (sistema de audio, limpiaparabrisas, faros, etc.),► desactive el encendido y espere cuatro minutos.
En la batería, solo es necesario desconectar el terminal (+).
Abrazadera de liberación rápida del
terminal
Desconexión del terminal (+)

► Levante la palanca A completamente para liberar la abrazadera B.► Para retirar la abrazadera B, levántela.Conexión del terminal (+)

► Levante la palanca A completamente.► Sustituya la abrazadera abierta B en el terminal (+).► Presione la abrazadera B completamente hacia abajo.► Baje la palanca A para bloquear la abrazadera B.
WARNI NG
No fuerce la palanca, ya que no será posible
bloquear la abrazadera si no está colocada correctamente; vuelva a iniciar el procedimiento.
Después de volver a conectar la batería
Cuando vuelva a conectar la batería, active el encendido y espere 1 minuto antes de arrancar el motor para que se inicialicen los sistemas electrónicos.Sin embargo, si los problemas menores persisten después de esta operación, acuda a un concesionario TOYOTA o a un taller cualificado.Si consulta la sección correspondiente, usted mismo puede restablecer determinados sistemas como:– la llave con mando a distancia o la llave electrónica (dependiendo de la versión),– los elevalunas eléctricos,– las puertas eléctricas,– la fecha y la hora,– las emisoras presintonizadas.

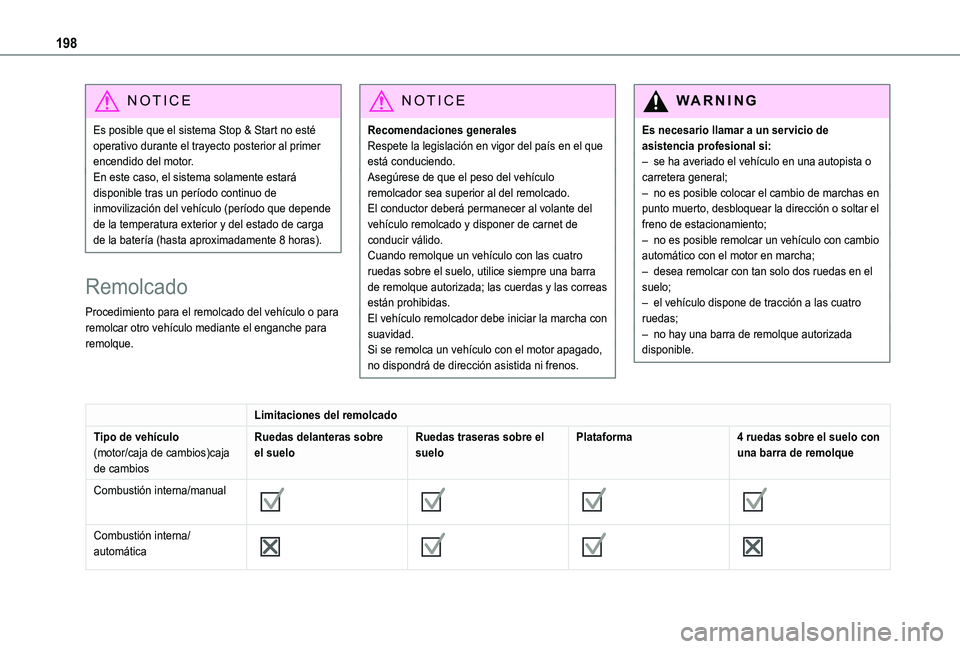

198
NOTIC E
Es posible que el sistema Stop & Start no esté operativo durante el trayecto posterior al primer encendido del motor.En este caso, el sistema solamente estará disponible tras un período continuo de inmovilización del vehículo (período que depende de la temperatura exterior y del estado de carga de la batería (hasta aproximadamente 8 horas).
Remolcado
Procedimiento para el remolcado del vehículo o para remolcar otro vehículo mediante el enganche para remolque.
NOTIC E
Recomendaciones generalesRespete la legislación en vigor del país en el que está conduciendo.Asegúrese de que el peso del vehículo remolcador sea superior al del remolcado.El conductor deberá permanecer al volante del vehículo remolcado y disponer de carnet de conducir válido.Cuando remolque un vehículo con las cuatro ruedas sobre el suelo, utilice siempre una barra de remolque autorizada; las cuerdas y las correas están prohibidas.El vehículo remolcador debe iniciar la marcha con suavidad.Si se remolca un vehículo con el motor apagado, no dispondrá de dirección asistida ni frenos.
WARNI NG
Es necesario llamar a un servicio de asistencia profesional si:– se ha averiado el vehículo en una autopista o carretera general;– no es posible colocar el cambio de marchas en punto muerto, desbloquear la dirección o soltar el freno de estacionamiento;– no es posible remolcar un vehículo con cambio automático con el motor en marcha;– desea remolcar con tan solo dos ruedas en el suelo;– el vehículo dispone de tracción a las cuatro ruedas;– no hay una barra de remolque autorizada disponible.
Limitaciones del remolcado
Tipo de vehículo(motor/caja de cambios)caja de cambios
Ruedas delanteras sobre el sueloRuedas traseras sobre el sueloPlataforma4 ruedas sobre el suelo con una barra de remolque
Combustión interna/manual







Combustión interna/automática

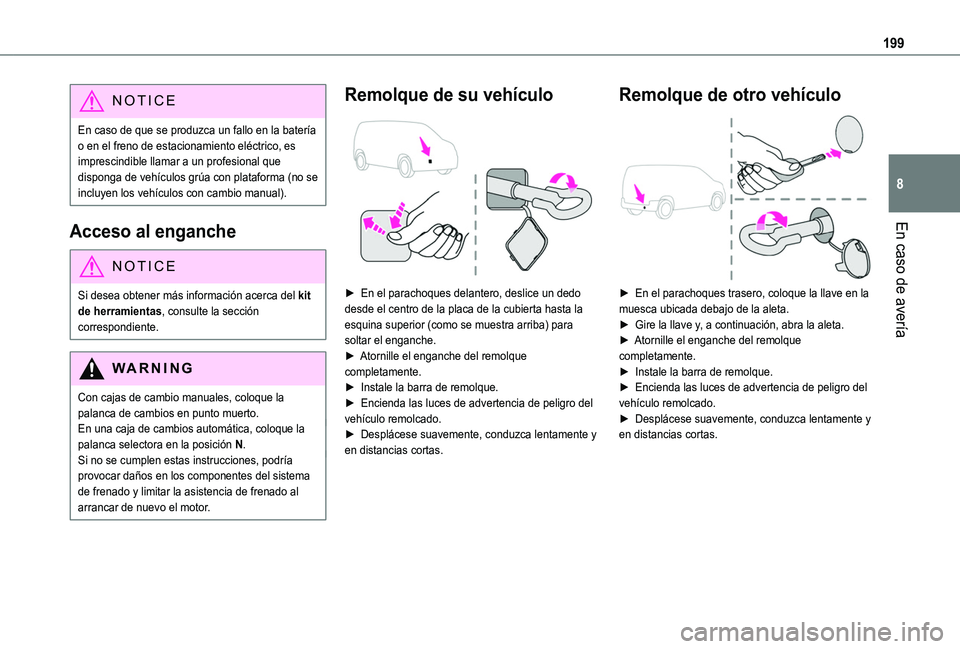

199
En caso de avería
8
NOTIC E
En caso de que se produzca un fallo en la batería o en el freno de estacionamiento eléctrico, es imprescindible llamar a un profesional que disponga de vehículos grúa con plataforma (no se incluyen los vehículos con cambio manual).
Acceso al enganche
NOTIC E
Si desea obtener más información acerca del kit de herramientas, consulte la sección correspondiente.
WARNI NG
Con cajas de cambio manuales, coloque la palanca de cambios en punto muerto.En una caja de cambios automática, coloque la palanca selectora en la posición N.Si no se cumplen estas instrucciones, podría provocar daños en los componentes del sistema de frenado y limitar la asistencia de frenado al arrancar de nuevo el motor.
Remolque de su vehículo

► En el parachoques delantero, deslice un dedo desde el centro de la placa de la cubierta hasta la esquina superior (como se muestra arriba) para soltar el enganche.► Atornille el enganche del remolque completamente.► Instale la barra de remolque.► Encienda las luces de advertencia de peligro del vehículo remolcado.► Desplácese suavemente, conduzca lentamente y
en distancias cortas.
Remolque de otro vehículo

► En el parachoques trasero, coloque la llave en la muesca ubicada debajo de la aleta.► Gire la llave y, a continuación, abra la aleta.► Atornille el enganche del remolque completamente.► Instale la barra de remolque.► Encienda las luces de advertencia de peligro del vehículo remolcado.► Desplácese suavemente, conduzca lentamente y en distancias cortas.

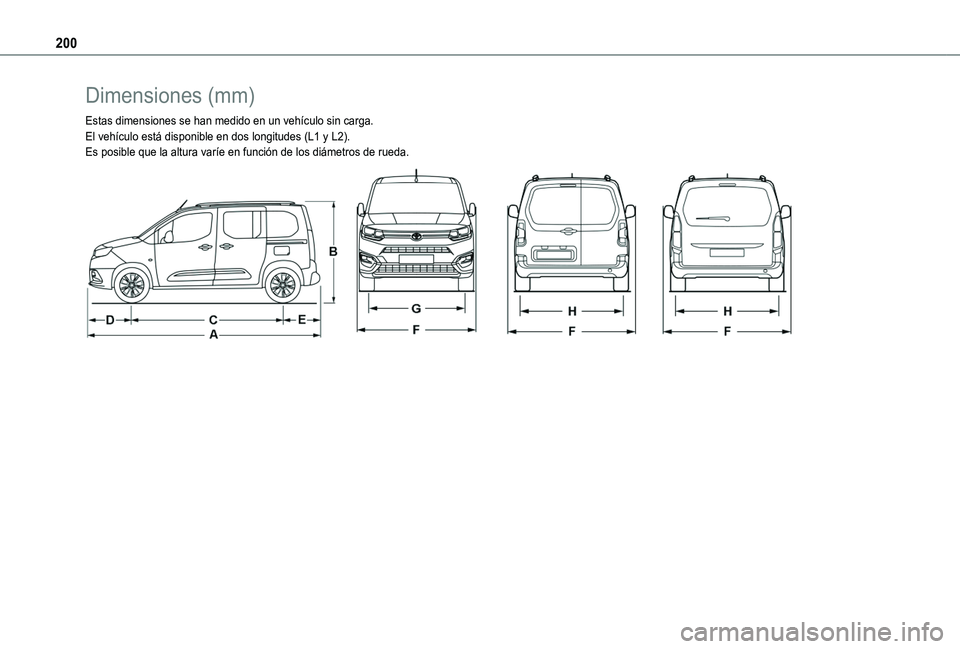

200
Dimensiones (mm)
Estas dimensiones se han medido en un vehículo sin carga.El vehículo está disponible en dos longitudes (L1 y L2).Es posible que la altura varíe en función de los diámetros de r\
ueda.
