Toimintahäiriön sattuessa
8
WARNI NG
TOYOTA ei vastaa kustannuksista, jotka aiheutuvat auton korjaamisesta tai toimintahäiriöiden poistamisesta, jos ne ovat aiheutuneet muiden kuin TOYOTA asentamien tai suosittelemien lisälaitteiden asennuksesta tai ohjeiden vastaisesta asennuksesta, erityisesti, jos kaikkien kytkettyjen lisävarusteiden yhteenlaskettu virrankulutus ylittää 10 milliampeeria.
NOTIC E
Kysy lisätietoja vetokoukun tai taksivarustelun asennuksesta TOYOTA -jälleenmyyjältä.
Sulakkeet kojetaulussa
Sulakekotelo sijaitsee kojetaulun alaosassa (vasemmalla).
Sulakkeiden sijainti
►  Vapauta kansi nostamalla ylhäältä vasemmalta, sitten oikealta.Jäljempänä kuvatut sulakkeet vaihtelevat auton varustelun mukaan.

Sulakkeen nroAmpeerimäärä (A)Toiminnot
F110Langaton älypuhelinlaturi, himmentyvä sisätaustapeili.
F415Äänitorvi.
F620Lasinpesulaitteen pumppu.
F71012 V -pistorasia (takana)
F1030Sähkötoiminen lukitusmoduuli.
F1310Telematiikan ja radion säätimet.
Sulakkeen nroAmpeerimäärä (A)Toiminnot
F145Hälytin, edistyk-sellinen telema-tiikkayksikkö.
F193Perävaunun kytkentärasia
F235Perävaunun yleinen kytkentärasia.
F275Lisälämmitin.
F2920Audiojärjestelmä, kosketusnäyttö.
F3115Audiojärjestelmä (lisävarusteena).
F321512 V -pistorasia (edessä).
F345Peilin säädin.
F365USB-liitäntä.

182

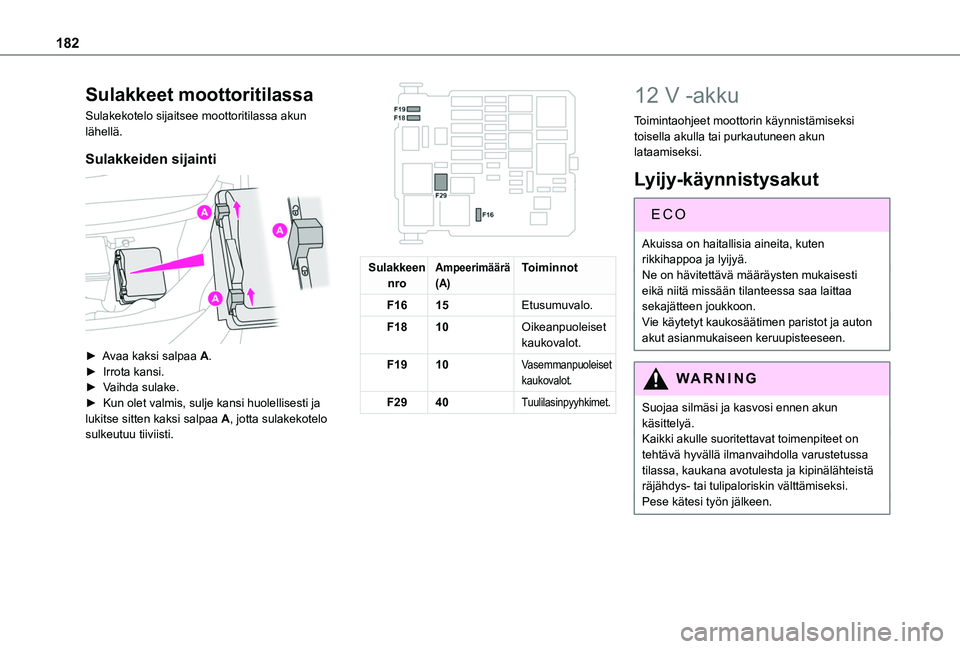

Sulakkeet moottoritilassa
Sulakekotelo sijaitsee moottoritilassa akun lähellä.
Sulakkeiden sijainti

►  Avaa kaksi salpaa A.►  Irrota kansi.►  Vaihda sulake.►  Kun olet valmis, sulje kansi huolellisesti ja lukitse sitten kaksi salpaa A, jotta sulakekotelo sulkeutuu tiiviisti.

Sulakkeen nroAmpeerimäärä(A)Toiminnot
F1615Etusumuvalo.
F1810Oikeanpuoleiset kaukovalot.
F1910Vasemmanpuoleiset kaukovalot.
F2940Tuulilasinpyyhkimet.
12 V -akku
Toimintaohjeet moottorin käynnistämiseksi toisella akulla tai purkautuneen akun lataamiseksi.
Lyijy-käynnistysakut
ECO
Akuissa on haitallisia aineita, kuten rikkihappoa ja lyijyä.Ne on hävitettävä määräysten mukaisesti eikä niitä missään tilanteessa saa laittaa sekajätteen joukkoon.Vie käytetyt kaukosäätimen paristot ja auton akut asianmukaiseen keruupisteeseen.
WARNI NG
Suojaa silmäsi ja kasvosi ennen akun käsittelyä.Kaikki akulle suoritettavat toimenpiteet on tehtävä hyvällä ilmanvaihdolla varustetussa tilassa, kaukana avotulesta ja kipinälähteistä räjähdys- tai tulipaloriskin välttämiseksi.Pese kätesi työn jälkeen.

183
Toimintahäiriön sattuessa
8
WARNI NG
Malliversiot joiden varusteisiin kuuluu Stop & Start on varustettu erityisvalmisteisella 12 V lyijyakulla, jossa on erikoisteknologiaa.Vain TOYOTA-jälleenmyyjä tai valtuutettu korjaamo saa vaihtaa sen.

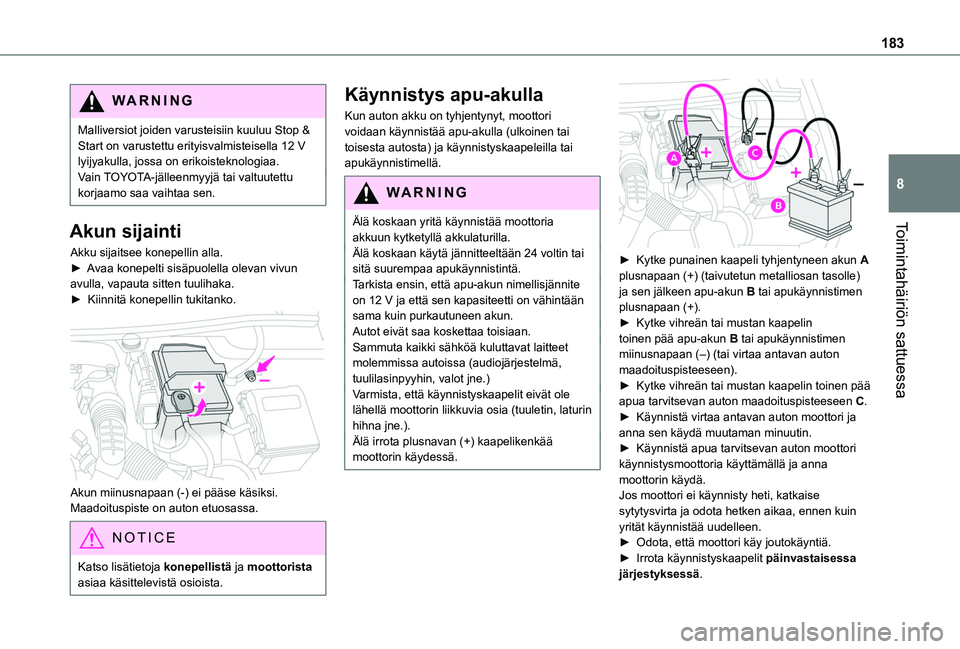

Akun sijainti
Akku sijaitsee konepellin alla.►  Avaa konepelti sisäpuolella olevan vivun avulla, vapauta sitten tuulihaka.►  Kiinnitä konepellin tukitanko.

Akun miinusnapaan (-) ei pääse käsiksi.Maadoituspiste on auton etuosassa.
NOTIC E
Katso lisätietoja konepellistä ja moottorista asiaa käsittelevistä osioista.
Käynnistys apu-akulla
Kun auton akku on tyhjentynyt, moottori voidaan käynnistää apu-akulla (ulkoinen tai toisesta autosta) ja käynnistyskaapeleilla tai apukäynnistimellä.
WARNI NG
Älä koskaan yritä käynnistää moottoria akkuun kytketyllä akkulaturilla.
Älä koskaan käytä jännitteeltään 24 voltin tai sitä suurempaa apukäynnistintä.Tarkista ensin, että apu-akun nimellisjännite on 12 V ja että sen kapasiteetti on vähintään sama kuin purkautuneen akun.Autot eivät saa koskettaa toisiaan.Sammuta kaikki sähköä kuluttavat laitteet molemmissa autoissa (audiojärjestelmä, tuulilasinpyyhin, valot jne.)Varmista, että käynnistyskaapelit eivät ole lähellä moottorin liikkuvia osia (tuuletin, laturin hihna jne.).Älä irrota plusnavan (+) kaapelikenkää moottorin käydessä.


►  Kytke punainen kaapeli tyhjentyneen akun A plusnapaan (+) (taivutetun metalliosan tasolle) ja sen jälkeen apu-akun B tai apukäynnistimen plusnapaan (+).►  Kytke vihreän tai mustan kaapelin toinen pää apu-akun B tai apukäynnistimen miinusnapaan (–) (tai virtaa antavan auton maadoituspisteeseen).►  Kytke vihreän tai mustan kaapelin toinen pää apua tarvitsevan auton maadoituspisteeseen C.►  Käynnistä virtaa antavan auton moottori ja anna sen käydä muutaman minuutin.►  Käynnistä apua tarvitsevan auton moottori käynnistysmoottoria käyttämällä ja anna moottorin käydä.Jos moottori ei käynnisty heti, katkaise sytytysvirta ja odota hetken aikaa, ennen kuin yrität käynnistää uudelleen.►  Odota, että moottori käy joutokäyntiä.►  Irrota käynnistyskaapelit päinvastaisessa järjestyksessä.

184
►  Anna moottorin käydä vähintään 30 minuuttia, jotta akku latautuu riittävästi. Voit käyttää moottoria ajamalla tai seisottamalla autoa paikallaan.
WARNI NG
Irrota päinvastaisessa järjestyksessä.
NOTIC E
Osa toiminnoista, mukaan lukien Stop & Start, ovat pois käytöstä, jos akun varaustila on heikko.

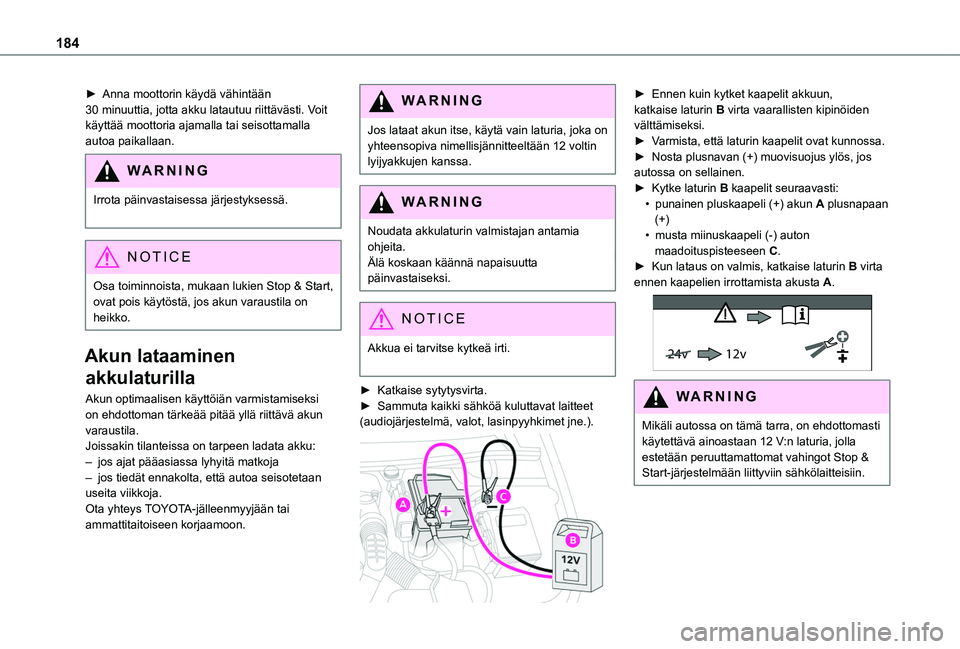

Akun lataaminen
akkulaturilla
Akun optimaalisen käyttöiän varmistamiseksi on ehdottoman tärkeää pitää yllä riittävä akun varaustila.Joissakin tilanteissa on tarpeen ladata akku:– jos ajat pääasiassa lyhyitä matkoja– jos tiedät ennakolta, että autoa seisotetaan useita viikkoja.Ota yhteys TOYOTA-jälleenmyyjään tai ammattitaitoiseen korjaamoon.
WARNI NG
Jos lataat akun itse, käytä vain laturia, joka on yhteensopiva nimellisjännitteeltään 12 voltin lyijyakkujen kanssa.
WARNI NG
Noudata akkulaturin valmistajan antamia
ohjeita.Älä koskaan käännä napaisuutta päinvastaiseksi.
NOTIC E
Akkua ei tarvitse kytkeä irti.
►  Katkaise sytytysvirta.►  Sammuta kaikki sähköä kuluttavat laitteet (audiojärjestelmä, valot, lasinpyyhkimet jne.).

►  Ennen kuin kytket kaapelit akkuun, katkaise laturin B virta vaarallisten kipinöiden välttämiseksi.►  Varmista, että laturin kaapelit ovat kunnossa.►  Nosta plusnavan (+) muovisuojus ylös, jos autossa on sellainen.►  Kytke laturin B kaapelit seuraavasti:• punainen pluskaapeli (+) akun A plusnapaan (+)• musta miinuskaapeli (-) auton maadoituspisteeseen C.►  Kun lataus on valmis, katkaise laturin B virta ennen kaapelien irrottamista akusta A.
24v 12v
WARNI NG
Mikäli autossa on tämä tarra, on ehdottomasti käytettävä ainoastaan 12 V:n laturia, jolla estetään peruuttamattomat vahingot Stop & Start-järjestelmään liittyviin sähkölaitteisiin.

185
Toimintahäiriön sattuessa
8
WARNI NG
Älä koskaan yritä ladata jäätynyttä akkua – räjähdysvaara!Jos akku on jäätynyt, tarkistuta se TOYOTA-jälleenmyyjällä tai ammattitaitoisessa korjaamossa, jossa varmistetaan, että akun sisäiset komponentit eivät ole vahingoittuneet ja että akkukotelo ei ole haljennut, jotta myrkyllistä ja syövyttävää happoa ei pääse vuotamaan.

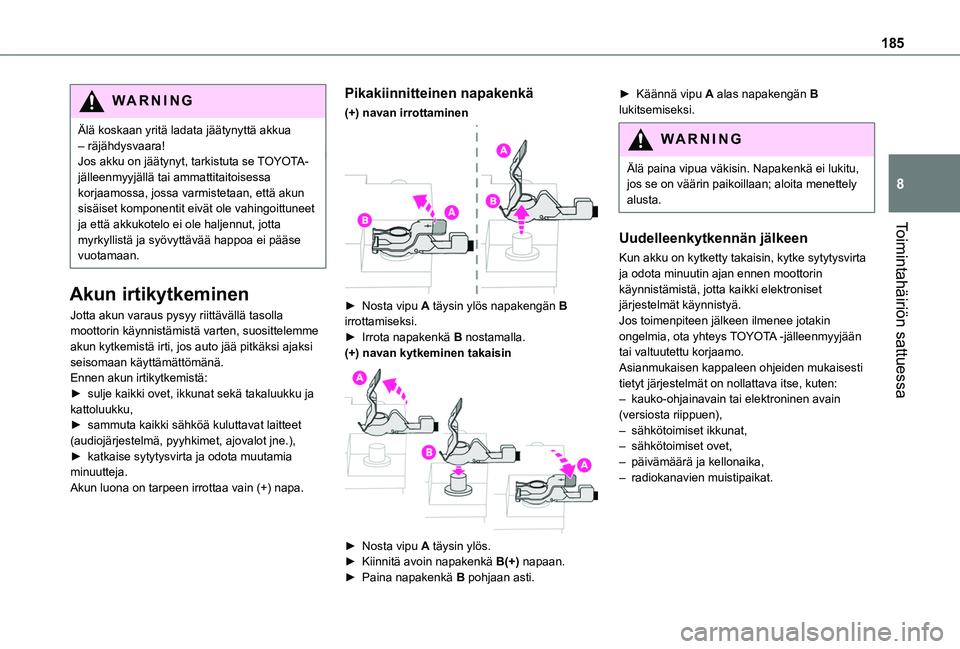

Akun irtikytkeminen
Jotta akun varaus pysyy riittävällä tasolla moottorin käynnistämistä varten, suosittelemme akun kytkemistä irti, jos auto jää pitkäksi ajaksi seisomaan käyttämättömänä.Ennen akun irtikytkemistä:►  sulje kaikki ovet, ikkunat sekä takaluukku ja kattoluukku,►  sammuta kaikki sähköä kuluttavat laitteet (audiojärjestelmä, pyyhkimet, ajovalot jne.),
►  katkaise sytytysvirta ja odota muutamia minuutteja.Akun luona on tarpeen irrottaa vain (+) napa.
Pikakiinnitteinen napakenkä
(+) navan irrottaminen

►  Nosta vipu A täysin ylös napakengän B irrottamiseksi.►  Irrota napakenkä B nostamalla.(+) navan kytkeminen takaisin

►  Nosta vipu A täysin ylös.►  Kiinnitä avoin napakenkä B(+) napaan.►  Paina napakenkä B pohjaan asti.
►  Käännä vipu A alas napakengän B lukitsemiseksi.
WARNI NG
Älä paina vipua väkisin. Napakenkä ei lukitu, jos se on väärin paikoillaan; aloita menettely alusta.
Uudelleenkytkennän jälkeen
Kun akku on kytketty takaisin, kytke sytytysvirta ja odota minuutin ajan ennen moottorin käynnistämistä, jotta kaikki elektroniset järjestelmät käynnistyä.Jos toimenpiteen jälkeen ilmenee jotakin ongelmia, ota yhteys TOYOTA -jälleenmyyjään tai valtuutettu korjaamo.Asianmukaisen kappaleen ohjeiden mukaisesti tietyt järjestelmät on nollattava itse, kuten:– kauko-ohjainavain tai elektroninen avain (versiosta riippuen),– sähkötoimiset ikkunat,– sähkötoimiset ovet,– päivämäärä ja kellonaika,– radiokanavien muistipaikat.

186
NOTIC E
Stop & Start-järjestelmä ei välttämättä toimi moottorin ensimmäistä käynnistystä seuraavalla matkalla.Tässä tapauksessa järjestelmä tulee uudelleen käyttöön, kun auto on ollut jatkuvasti paikallaan ajan, joka riippuu ulkolämpötilasta ja akun varaustilasta (enintään noin 8 tuntia).

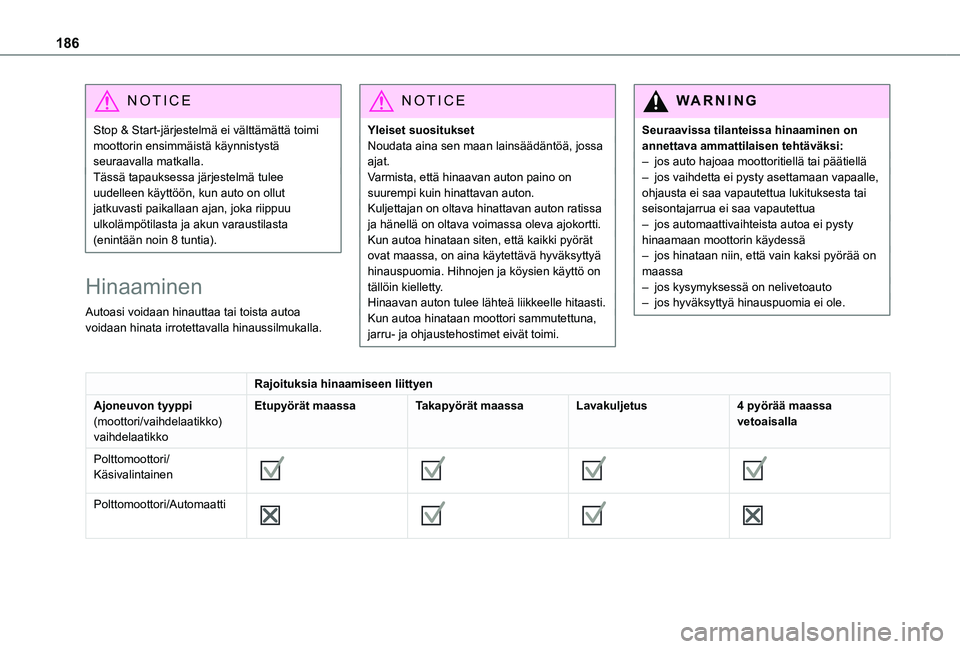

Hinaaminen
Autoasi voidaan hinauttaa tai toista autoa voidaan hinata irrotettavalla hinaussilmukalla.
NOTIC E
Yleiset suosituksetNoudata aina sen maan lainsäädäntöä, jossa ajat.Varmista, että hinaavan auton paino on suurempi kuin hinattavan auton.Kuljettajan on oltava hinattavan auton ratissa ja hänellä on oltava voimassa oleva ajokortti.Kun autoa hinataan siten, että kaikki pyörät ovat maassa, on aina käytettävä hyväksyttyä hinauspuomia. Hihnojen ja köysien käyttö on tällöin kielletty.Hinaavan auton tulee lähteä liikkeelle hitaasti.Kun autoa hinataan moottori sammutettuna, jarru- ja ohjaustehostimet eivät toimi.
WARNI NG
Seuraavissa tilanteissa hinaaminen on annettava ammattilaisen tehtäväksi:– jos auto hajoaa moottoritiellä tai päätiellä– jos vaihdetta ei pysty asettamaan vapaalle, ohjausta ei saa vapautettua lukituksesta tai seisontajarrua ei saa vapautettua– jos automaattivaihteista autoa ei pysty hinaamaan moottorin käydessä– jos hinataan niin, että vain kaksi pyörää on maassa– jos kysymyksessä on nelivetoauto– jos hyväksyttyä hinauspuomia ei ole.
Rajoituksia hinaamiseen liittyen
Ajoneuvon tyyppi(moottori/vaihdelaatikko)vaihdelaatikko
Etupyörät maassaTakapyörät maassaLavakuljetus4 pyörää maassa vetoaisalla
Polttomoottori/Käsivalintainen








Polttomoottori/Automaatti

187
Toimintahäiriön sattuessa
8
NOTIC E
Jos vika on akussa tai sähköisessä seisontajarrussa, on välttämätöntä soittaa hinauspalveluun, joka käyttää lavakuljetusta (ei koske käsivalintaista vaihteistoa).
Hinaussilmukan käsittely
NOTIC E
Katso lisätietoja työkalusarjasta asianmukaisesta kappaleesta.
WARNI NG
Jos autossa on käsivalintainen vaihteisto, aseta vaihteenvalitsin vapaalle.Jos autossa on automaattivaihteisto, aseta vaihteenvalitsin N-asentoon.Tämän ohjeen laiminlyöminen voi aiheuttaa vaurioita jarrujärjestelmän komponentteihin ja johtaa jarrutehostimen toimintahäiriöön, kun moottori käynnistetään uudelleen.

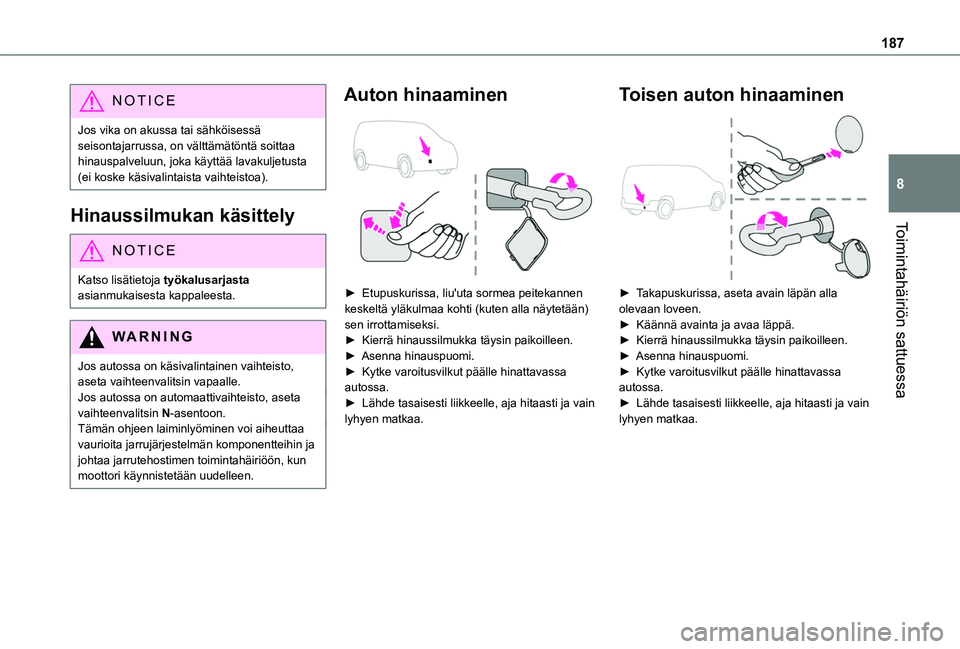

Auton hinaaminen

►  Etupuskurissa, liu'uta sormea peitekannen keskeltä yläkulmaa kohti (kuten alla näytetään) sen irrottamiseksi.►  Kierrä hinaussilmukka täysin paikoilleen.►  Asenna hinauspuomi.►  Kytke varoitusvilkut päälle hinattavassa autossa.►  Lähde tasaisesti liikkeelle, aja hitaasti ja vain lyhyen matkaa.
Toisen auton hinaaminen

►  Takapuskurissa, aseta avain läpän alla olevaan loveen.►  Käännä avainta ja avaa läppä.►  Kierrä hinaussilmukka täysin paikoilleen.►  Asenna hinauspuomi.►  Kytke varoitusvilkut päälle hinattavassa autossa.►  Lähde tasaisesti liikkeelle, aja hitaasti ja vain lyhyen matkaa.

188

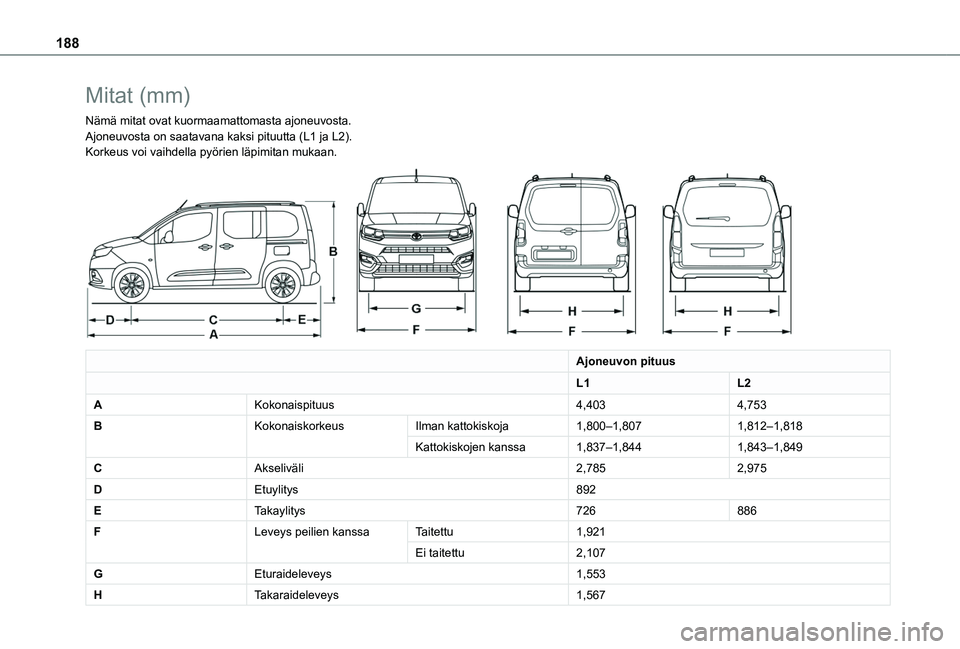

Mitat (mm)
Nämä mitat ovat kuormaamattomasta ajoneuvosta.Ajoneuvosta on saatavana kaksi pituutta (L1 ja L2).Korkeus voi vaihdella pyörien läpimitan mukaan.

Ajoneuvon pituus
L1L2
AKokonaispituus4,4034,753
BKokonaiskorkeusIlman kattokiskoja1,800–1,8071,812–1,818
Kattokiskojen kanssa1,837–1,8441,843–1,849
CAkseliväli2,7852,975
DEtuylitys892
ETakaylitys726886
FLeveys peilien kanssaTaitettu1,921
Ei taitettu2,107
GEturaideleveys1,553
HTakaraideleveys1,567

189
Tekniset tiedot
9

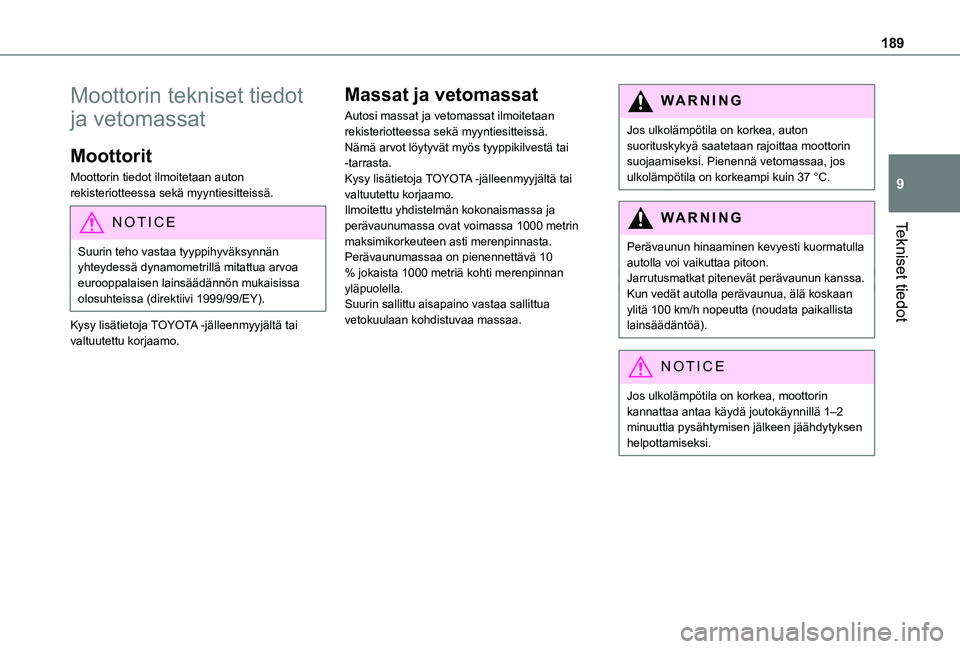

Moottorin tekniset tiedot
ja vetomassat
Moottorit
Moottorin tiedot ilmoitetaan auton rekisteriotteessa sekä myyntiesitteissä.
NOTIC E
Suurin teho vastaa tyyppihyväksynnän yhteydessä dynamometrillä mitattua arvoa eurooppalaisen lainsäädännön mukaisissa olosuhteissa (direktiivi 1999/99/EY).
Kysy lisätietoja TOYOTA -jälleenmyyjältä tai valtuutettu korjaamo.
Massat ja vetomassat
Autosi massat ja vetomassat ilmoitetaan rekisteriotteessa sekä myyntiesitteissä.Nämä arvot löytyvät myös tyyppikilvestä tai -tarrasta.Kysy lisätietoja TOYOTA -jälleenmyyjältä tai valtuutettu korjaamo.Ilmoitettu yhdistelmän kokonaismassa ja perävaunumassa ovat voimassa 1000 metrin maksimikorkeuteen asti merenpinnasta. Perävaunumassaa on pienennettävä 10 % jokaista 1000 metriä kohti merenpinnan yläpuolella.Suurin sallittu aisapaino vastaa sallittua vetokuulaan kohdistuvaa massaa.
WARNI NG
Jos ulkolämpötila on korkea, auton suorituskykyä saatetaan rajoittaa moottorin suojaamiseksi. Pienennä vetomassaa, jos ulkolämpötila on korkeampi kuin 37 °C.
WARNI NG
Perävaunun hinaaminen kevyesti kuormatulla autolla voi vaikuttaa pitoon.Jarrutusmatkat pitenevät perävaunun kanssa.Kun vedät autolla perävaunua, älä koskaan ylitä 100 km/h nopeutta (noudata paikallista lainsäädäntöä).
NOTIC E
Jos ulkolämpötila on korkea, moottorin kannattaa antaa käydä joutokäynnillä 1–2 minuuttia pysähtymisen jälkeen jäähdytyksen helpottamiseksi.

190

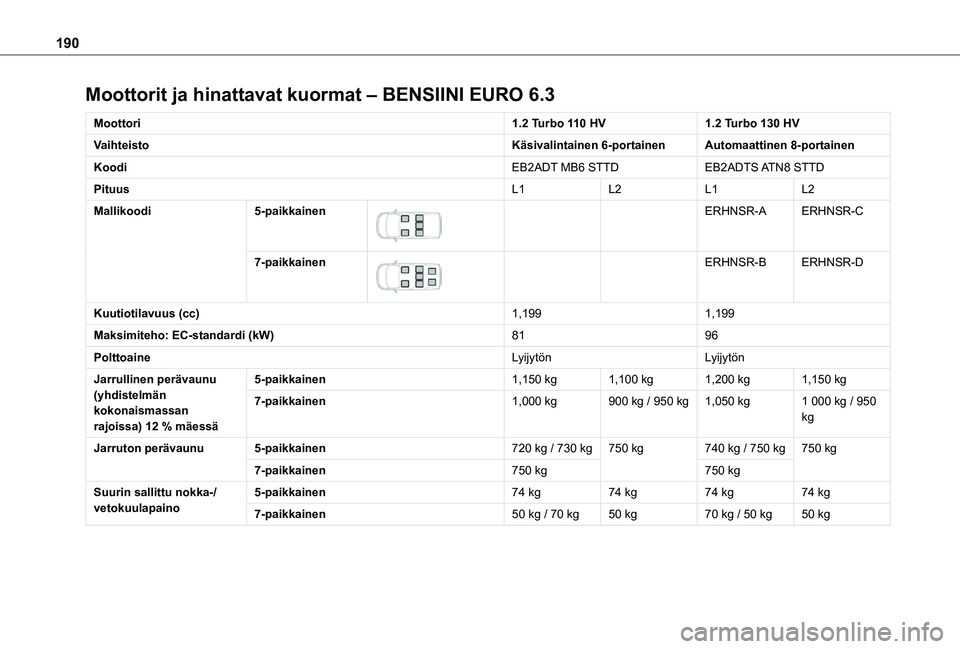

Moottorit ja hinattavat kuormat – BENSIINI EURO 6.3
Moottori1.2 Turbo 110 HV1.2 Turbo 130 HV
VaihteistoKäsivalintainen 6-portainenAutomaattinen 8-portainen
KoodiEB2ADT MB6 STTDEB2ADTS ATN8 STTD
PituusL1L2L1L2
Mallikoodi5-paikkainen

ERHNSR-AERHNSR-C
7-paikkainen

ERHNSR-BERHNSR-D
Kuutiotilavuus (cc)1,1991,199
Maksimiteho: EC-standardi (kW)8196
PolttoaineLyijytönLyijytön
Jarrullinen perävaunu (yhdistelmän kokonaismassan rajoissa) 12 % mäessä
5-paikkainen1,150 kg 1,100 kg 1,200 kg 1,150 kg
7-paikkainen1,000 kg 900 kg / 950 kg 1,050 kg 1 000 kg / 950 kg
Jarruton perävaunu5-paikkainen720 kg / 730 kg750 kg740 kg / 750 kg750 kg
7-paikkainen750 kg750 kg
Suurin sallittu nokka-/vetokuulapaino5-paikkainen74 kg74 kg74 kg74 kg
7-paikkainen50 kg / 70 kg50 kg70 kg / 50 kg50 kg
