TOYOTA PROACE CITY VERSO 2021 Eksploatavimo vadovas (in Lithuanian)

91
Sauga
5

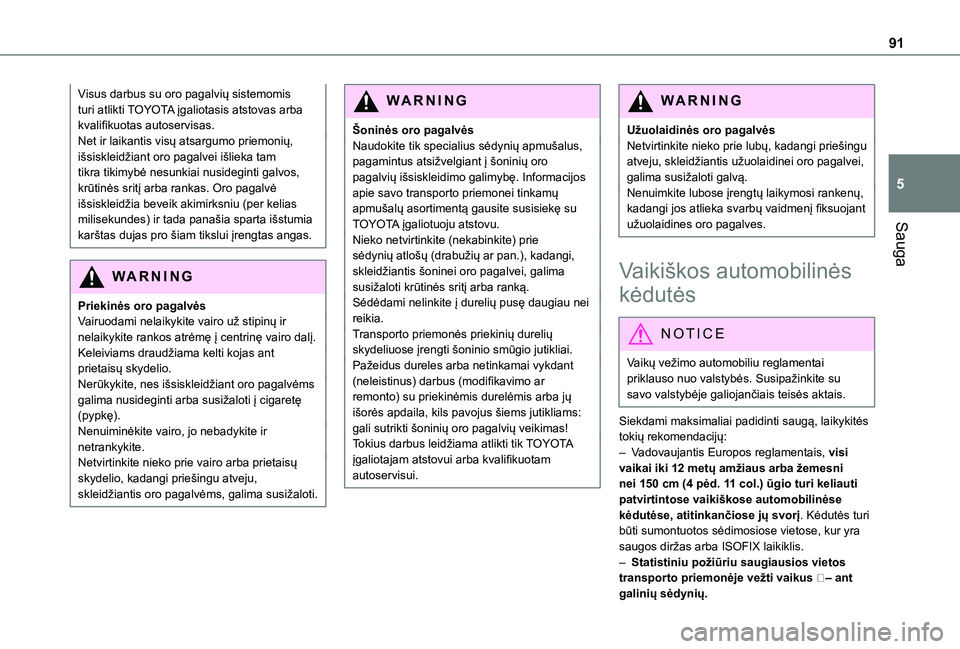

Visus darbus su oro pagalvių sistemomis turi atlikti TOYOTA įgaliotasis atstovas arba kvalifikuotas autoservisas.Net ir laikantis visų atsargumo priemonių, išsiskleidžiant oro pagalvei išlieka tam tikra tikimybė nesunkiai nusideginti galvos, krūtinės sritį arba rankas. Oro pagalvė išsiskleidžia beveik akimirksniu (per kelias milisekundes) ir tada panašia sparta išstumia karštas dujas pro šiam tikslui įrengtas angas.
WARNI NG
Priekinės oro pagalvėsVairuodami nelaikykite vairo už stipinų ir nelaikykite rankos atrėmę į centrinę vairo dalį.Keleiviams draudžiama kelti kojas ant prietaisų skydelio.Nerūkykite, nes išsiskleidžiant oro pagalvėms galima nusideginti arba susižaloti į cigaretę (pypkę).Nenuiminėkite vairo, jo nebadykite ir
netrankykite.Netvirtinkite nieko prie vairo arba prietaisų skydelio, kadangi priešingu atveju, skleidžiantis oro pagalvėms, galima susižaloti.
WARNI NG
Šoninės oro pagalvėsNaudokite tik specialius sėdynių apmušalus, pagamintus atsižvelgiant į šoninių oro pagalvių išsiskleidimo galimybę. Informacijos apie savo transporto priemonei tinkamų apmušalų asortimentą gausite susisiekę su TOYOTA įgaliotuoju atstovu.Nieko netvirtinkite (nekabinkite) prie sėdynių atlošų (drabužių ar pan.), kadangi, skleidžiantis šoninei oro pagalvei, galima susižaloti krūtinės sritį arba ranką.Sėdėdami nelinkite į durelių pusę daugiau nei reikia.Transporto priemonės priekinių durelių skydeliuose įrengti šoninio smūgio jutikliai.Pažeidus dureles arba netinkamai vykdant (neleistinus) darbus (modifikavimo ar remonto) su priekinėmis durelėmis arba jų išorės apdaila, kils pavojus šiems jutikliams: gali sutrikti šoninių oro pagalvių veikimas!Tokius darbus leidžiama atlikti tik TOYOTA
įgaliotajam atstovui arba kvalifikuotam autoservisui.
WARNI NG
Užuolaidinės oro pagalvėsNetvirtinkite nieko prie lubų, kadangi priešingu atveju, skleidžiantis užuolaidinei oro pagalvei, galima susižaloti galvą.Nenuimkite lubose įrengtų laikymosi rankenų, kadangi jos atlieka svarbų vaidmenį fiksuojant užuolaidines oro pagalves.
Vaikiškos automobilinės
kėdutės
NOTIC E
Vaikų vežimo automobiliu reglamentai priklauso nuo valstybės. Susipažinkite su savo valstybėje galiojančiais teisės aktais.
Siekdami maksimaliai padidinti saugą, laikykitės tokių rekomendacijų:– Vadovaujantis Europos reglamentais, visi vaikai iki 12 metų amžiaus arba žemesni nei 150 cm (4 pėd. 11 col.) ūgio turi keliauti patvirtintose vaikiškose automobilinėse kėdutėse, atitinkančiose jų svorį. Kėdutės turi būti sumontuotos sėdimosiose vietose, kur yra saugos diržas arba ISOFIX laikiklis.– Statistiniu požiūriu saugiausios vietos transporto priemonėje vežti vaikus ˜– ant galinių sėdynių.

92

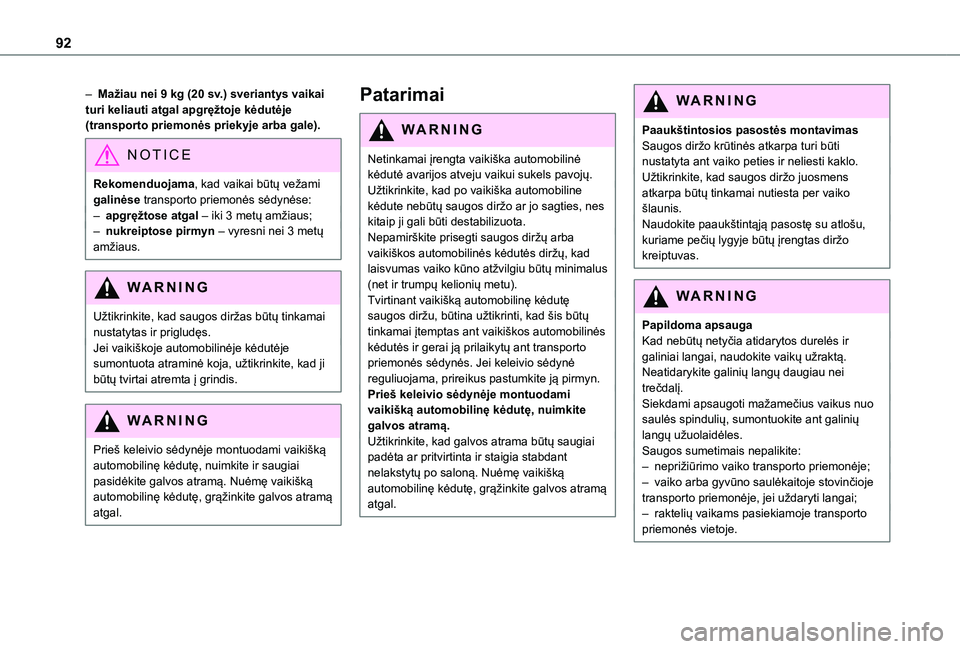

– Mažiau nei 9 kg (20 sv.) sveriantys vaikai turi keliauti atgal apgręžtoje kėdutėje (transporto priemonės priekyje arba gale).
NOTIC E
Rekomenduojama, kad vaikai būtų vežami galinėse transporto priemonės sėdynėse:– apgręžtose atgal – iki 3 metų amžiaus;– nukreiptose pirmyn – vyresni nei 3 metų
amžiaus.
WARNI NG
Užtikrinkite, kad saugos diržas būtų tinkamai nustatytas ir prigludęs.Jei vaikiškoje automobilinėje kėdutėje sumontuota atraminė koja, užtikrinkite, kad ji būtų tvirtai atremta į grindis.
WARNI NG
Prieš keleivio sėdynėje montuodami vaikišką automobilinę kėdutę, nuimkite ir saugiai pasidėkite galvos atramą. Nuėmę vaikišką automobilinę kėdutę, grąžinkite galvos atramą atgal.
Patarimai
WARNI NG
Netinkamai įrengta vaikiška automobilinė kėdutė avarijos atveju vaikui sukels pavojų.Užtikrinkite, kad po vaikiška automobiline kėdute nebūtų saugos diržo ar jo sagties, nes kitaip ji gali būti destabilizuota.Nepamirškite prisegti saugos diržų arba
vaikiškos automobilinės kėdutės diržų, kad laisvumas vaiko kūno atžvilgiu būtų minimalus (net ir trumpų kelionių metu).Tvirtinant vaikišką automobilinę kėdutę saugos diržu, būtina užtikrinti, kad šis būtų tinkamai įtemptas ant vaikiškos automobilinės kėdutės ir gerai ją prilaikytų ant transporto priemonės sėdynės. Jei keleivio sėdynė reguliuojama, prireikus pastumkite ją pirmyn.Prieš keleivio sėdynėje montuodami vaikišką automobilinę kėdutę, nuimkite galvos atramą.Užtikrinkite, kad galvos atrama būtų saugiai padėta ar pritvirtinta ir staigia stabdant nelakstytų po saloną. Nuėmę vaikišką automobilinę kėdutę, grąžinkite galvos atramą atgal.
WARNI NG
Paaukštintosios pasostės montavimasSaugos diržo krūtinės atkarpa turi būti nustatyta ant vaiko peties ir neliesti kaklo.Užtikrinkite, kad saugos diržo juosmens atkarpa būtų tinkamai nutiesta per vaiko šlaunis.Naudokite paaukštintąją pasostę su atlošu, kuriame pečių lygyje būtų įrengtas diržo kreiptuvas.
WARNI NG
Papildoma apsaugaKad nebūtų netyčia atidarytos durelės ir galiniai langai, naudokite vaikų užraktą.Neatidarykite galinių langų daugiau nei trečdalį.Siekdami apsaugoti mažamečius vaikus nuo saulės spindulių, sumontuokite ant galinių langų užuolaidėles.Saugos sumetimais nepalikite:– neprižiūrimo vaiko transporto priemonėje;– vaiko arba gyvūno saulėkaitoje stovinčioje transporto priemonėje, jei uždaryti langai;– raktelių vaikams pasiekiamoje transporto priemonės vietoje.

93
Sauga
5

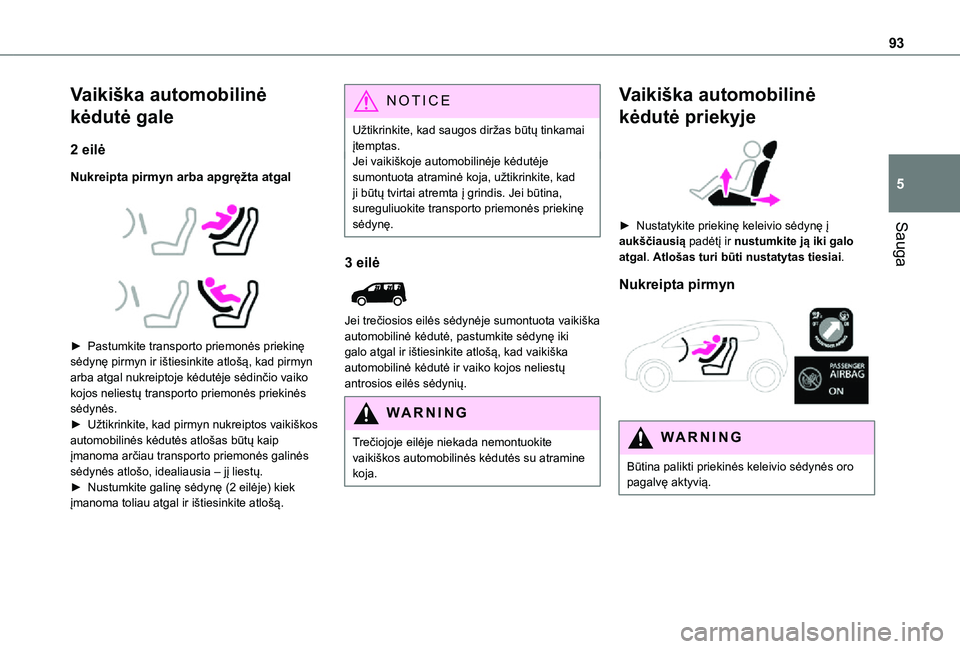

Vaikiška automobilinė
kėdutė gale
2 eilė
Nukreipta pirmyn arba apgręžta atgal



► Pastumkite transporto priemonės priekinę sėdynę pirmyn ir ištiesinkite atlošą, kad pirmyn arba atgal nukreiptoje kėdutėje sėdinčio vaiko kojos neliestų transporto priemonės priekinės sėdynės.► Užtikrinkite, kad pirmyn nukreiptos vaikiškos automobilinės kėdutės atlošas būtų kaip įmanoma arčiau transporto priemonės galinės sėdynės atlošo, idealiausia – jį liestų.► Nustumkite galinę sėdynę (2 eilėje) kiek įmanoma toliau atgal ir ištiesinkite atlošą.
NOTIC E
Užtikrinkite, kad saugos diržas būtų tinkamai įtemptas.Jei vaikiškoje automobilinėje kėdutėje sumontuota atraminė koja, užtikrinkite, kad ji būtų tvirtai atremta į grindis. Jei būtina, sureguliuokite transporto priemonės priekinę sėdynę.
3 eilė

Jei trečiosios eilės sėdynėje sumontuota vaikiška automobilinė kėdutė, pastumkite sėdynę iki galo atgal ir ištiesinkite atlošą, kad vaikiška automobilinė kėdutė ir vaiko kojos neliestų antrosios eilės sėdynių.
WARNI NG
Trečiojoje eilėje niekada nemontuokite
vaikiškos automobilinės kėdutės su atramine koja.
Vaikiška automobilinė
kėdutė priekyje

► Nustatykite priekinę keleivio sėdynę į aukščiausią padėtį ir nustumkite ją iki galo atgal. Atlošas turi būti nustatytas tiesiai.
Nukreipta pirmyn

WARNI NG
Būtina palikti priekinės keleivio sėdynės oro pagalvę aktyvią.

94

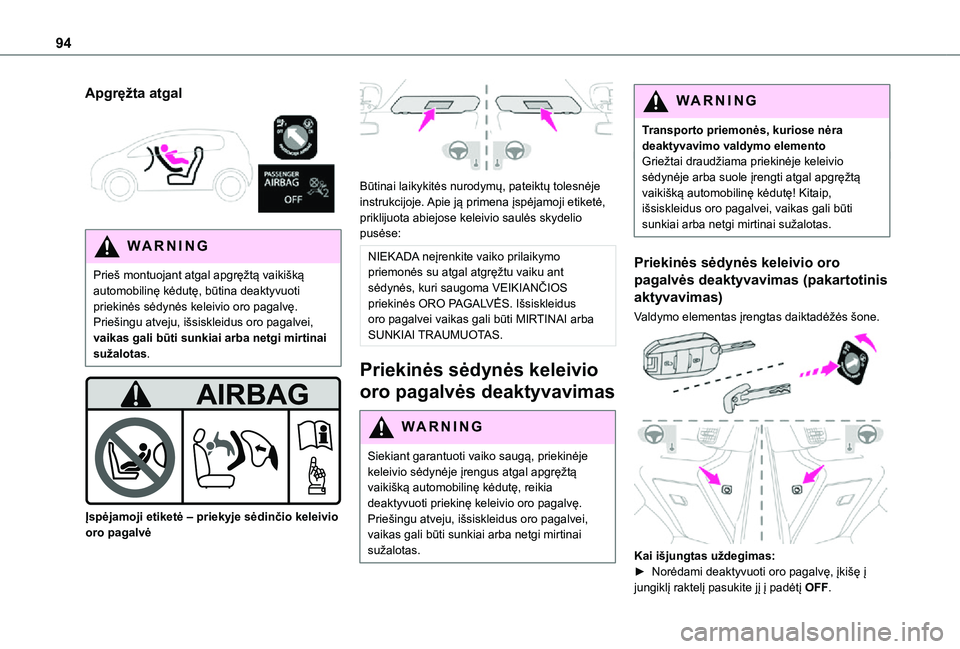

Apgręžta atgal

WARNI NG
Prieš montuojant atgal apgręžtą vaikišką automobilinę kėdutę, būtina deaktyvuoti priekinės sėdynės keleivio oro pagalvę. Priešingu atveju, išsiskleidus oro pagalvei, vaikas gali būti sunkiai arba netgi mirtinai sužalotas.


Įspėjamoji etiketė – priekyje sėdinčio keleivio oro pagalvė

Būtinai laikykitės nurodymų, pateiktų tolesnėje instrukcijoje. Apie ją primena įspėjamoji etiketė, priklijuota abiejose keleivio saulės skydelio pusėse:
NIEKADA neįrenkite vaiko prilaikymo priemonės su atgal atgręžtu vaiku ant sėdynės, kuri saugoma VEIKIANČIOS priekinės ORO PAGALVĖS. Išsiskleidus oro pagalvei vaikas gali būti MIRTINAI arba SUNKIAI TRAUMUOTAS.
Priekinės sėdynės keleivio
oro pagalvės deaktyvavimas
WARNI NG
Siekiant garantuoti vaiko saugą, priekinėje keleivio sėdynėje įrengus atgal apgręžtą vaikišką automobilinę kėdutę, reikia deaktyvuoti priekinę keleivio oro pagalvę. Priešingu atveju, išsiskleidus oro pagalvei, vaikas gali būti sunkiai arba netgi mirtinai sužalotas.
WARNI NG
Transporto priemonės, kuriose nėra deaktyvavimo valdymo elementoGriežtai draudžiama priekinėje keleivio sėdynėje arba suole įrengti atgal apgręžtą vaikišką automobilinę kėdutę! Kitaip, išsiskleidus oro pagalvei, vaikas gali būti sunkiai arba netgi mirtinai sužalotas.
Priekinės sėdynės keleivio oro
pagalvės deaktyvavimas (pakartotinis
aktyvavimas)
Valdymo elementas įrengtas daiktadėžės šone.

Kai išjungtas uždegimas:► Norėdami deaktyvuoti oro pagalvę, įkišę į jungiklį raktelį pasukite jį į padėtį OFF.

95
Sauga
5

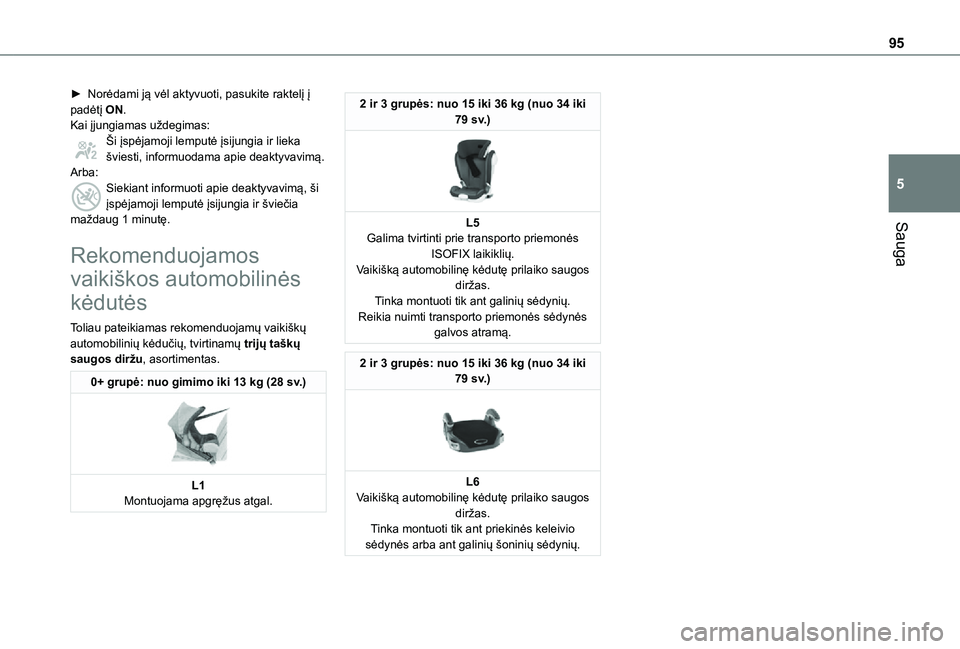

► Norėdami ją vėl aktyvuoti, pasukite raktelį į padėtį ON.Kai įjungiamas uždegimas:Ši įspėjamoji lemputė įsijungia ir lieka šviesti, informuodama apie deaktyvavimą.Arba:Siekiant informuoti apie deaktyvavimą, ši įspėjamoji lemputė įsijungia ir šviečia maždaug 1 minutę.
Rekomenduojamos
vaikiškos automobilinės
kėdutės
Toliau pateikiamas rekomenduojamų vaikiškų automobilinių kėdučių, tvirtinamų trijų taškų saugos diržu, asortimentas.
0+ grupė: nuo gimimo iki 13 kg (28 sv.)

L1Montuojama apgręžus atgal.
2 ir 3 grupės: nuo 15 iki 36 kg (nuo 34 iki 79 sv.)

L5Galima tvirtinti prie transporto priemonės ISOFIX laikiklių.Vaikišką automobilinę kėdutę prilaiko saugos diržas.Tinka montuoti tik ant galinių sėdynių.Reikia nuimti transporto priemonės sėdynės galvos atramą.
2 ir 3 grupės: nuo 15 iki 36 kg (nuo 34 iki 79 sv.)

L6Vaikišką automobilinę kėdutę prilaiko saugos diržas.Tinka montuoti tik ant priekinės keleivio sėdynės arba ant galinių šoninių sėdynių.

96

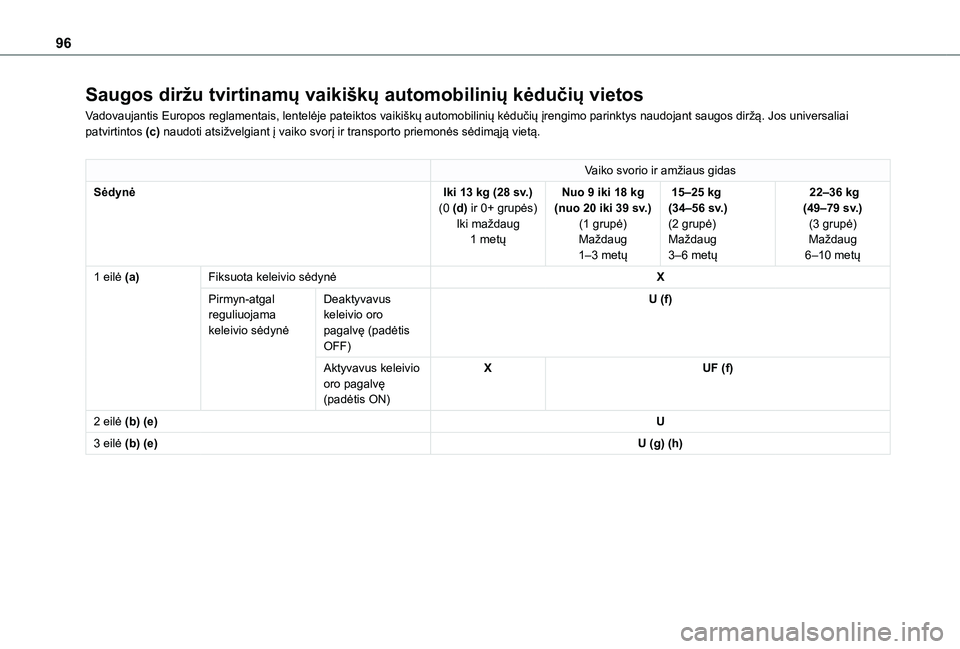

Saugos diržu tvirtinamų vaikiškų automobilinių kėdučių vietos
Vadovaujantis Europos reglamentais, lentelėje pateiktos vaikiškų automobilinių kėdučių įrengimo parinktys naudojant saugos diržą. Jos universaliai patvirtintos (c) naudoti atsižvelgiant į vaiko svorį ir transporto priemonės sėdimąją vietą.
Vaiko svorio ir amžiaus gidas
SėdynėIki 13 kg (28 sv.)(0 (d) ir 0+ grupės)Iki maždaug 1 metų
Nuo 9 iki 18 kg (nuo 20 iki 39 sv.)(1 grupė)Maždaug
1–3 metų
15–25 kg (34–56 sv.)(2 grupė)Maždaug
3–6 metų
22–36 kg (49–79 sv.)(3 grupė)Maždaug
6–10 metų
1 eilė (a)Fiksuota keleivio sėdynėX
Pirmyn-atgal reguliuojama keleivio sėdynė
Deaktyvavus keleivio oro pagalvę (padėtis OFF)
U (f)
Aktyvavus keleivio oro pagalvę (padėtis ON)
XUF (f)
2 eilė (b) (e)U
3 eilė (b) (e)U (g) (h)

97
Sauga
5

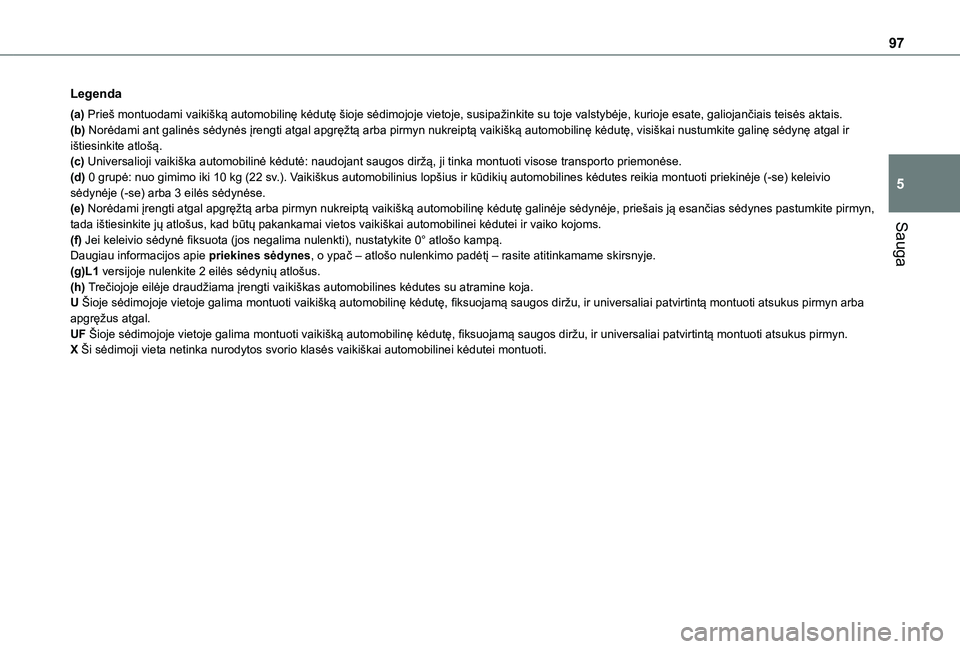

Legenda
(a) Prieš montuodami vaikišką automobilinę kėdutę šioje sėdimojoje vietoje, susipažinkite su toje valstybėje, kurioje esate, galiojančiais teisės aktais.(b) Norėdami ant galinės sėdynės įrengti atgal apgręžtą arba pirmyn nukreiptą vaikišką automobilinę kėdutę, visiškai nustumkite galinę sėdynę atgal ir ištiesinkite atlošą.(c) Universalioji vaikiška automobilinė kėdutė: naudojant saugos diržą, ji tinka montuoti visose transporto priemonėse.(d) 0 grupė: nuo gimimo iki 10 kg (22 sv.). Vaikiškus automobilinius lopšius ir kūdikių automobilines kėdutes reikia montuoti priekinėje (-se) keleivio sėdynėje (-se) arba 3 eilės sėdynėse.(e) Norėdami įrengti atgal apgręžtą arba pirmyn nukreiptą vaikišką automobilinę kėdutę galinėje sėdynėje, priešais ją esančias sėdynes pastumkite pirmyn, tada ištiesinkite jų atlošus, kad būtų pakankamai vietos vaikiškai automobilinei kėdutei ir vaiko kojoms.(f) Jei keleivio sėdynė fiksuota (jos negalima nulenkti), nustatykite 0° atlošo kampą.Daugiau informacijos apie priekines sėdynes, o ypač – atlošo nulenkimo padėtį – rasite atitinkamame skirsnyje.(g)L1 versijoje nulenkite 2 eilės sėdynių atlošus.(h) Trečiojoje eilėje draudžiama įrengti vaikiškas automobilines kėdutes su atramine koja.U Šioje sėdimojoje vietoje galima montuoti vaikišką automobilinę kėdutę, fiksuojamą saugos diržu, ir universaliai patvirtintą montuoti atsukus pirmyn arba apgręžus atgal.UF Šioje sėdimojoje vietoje galima montuoti vaikišką automobilinę kėdutę, fiksuojamą saugos diržu, ir universaliai patvirtintą montuoti atsukus pirmyn.X Ši sėdimoji vieta netinka nurodytos svorio klasės vaikiškai automobilinei kėdutei montuoti.

98

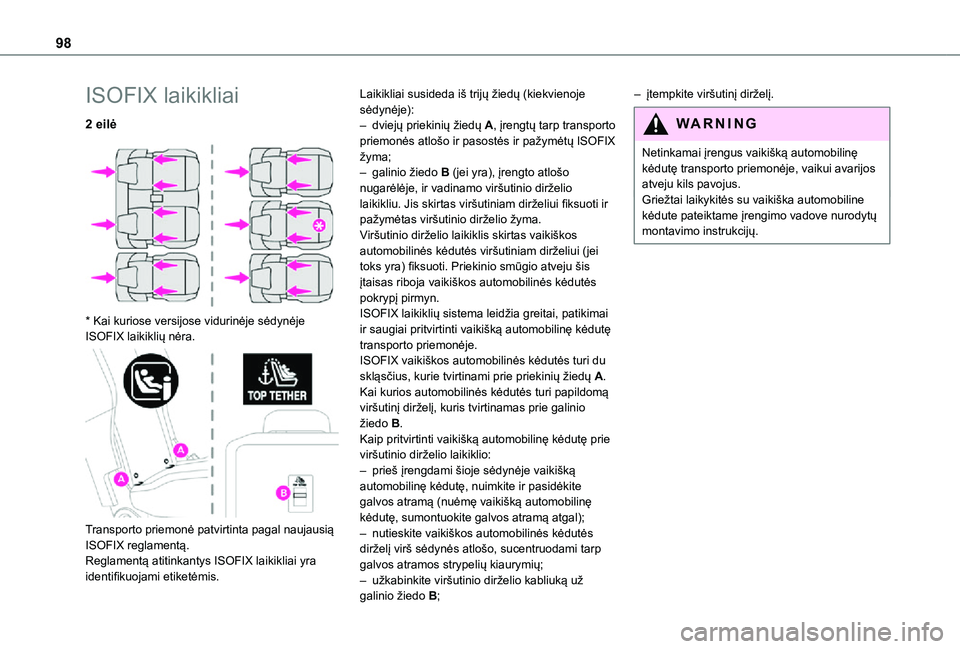

ISOFIX laikikliai
2 eilė

* Kai kuriose versijose vidurinėje sėdynėje ISOFIX laikiklių nėra.

Transporto priemonė patvirtinta pagal naujausią ISOFIX reglamentą.Reglamentą atitinkantys ISOFIX laikikliai yra identifikuojami etiketėmis.
Laikikliai susideda iš trijų žiedų (kiekvienoje sėdynėje):– dviejų priekinių žiedų A, įrengtų tarp transporto priemonės atlošo ir pasostės ir pažymėtų ISOFIX žyma;– galinio žiedo B (jei yra), įrengto atlošo nugarėlėje, ir vadinamo viršutinio dirželio laikikliu. Jis skirtas viršutiniam dirželiui fiksuoti ir pažymėtas viršutinio dirželio žyma.Viršutinio dirželio laikiklis skirtas vaikiškos automobilinės kėdutės viršutiniam dirželiui (jei toks yra) fiksuoti. Priekinio smūgio atveju šis įtaisas riboja vaikiškos automobilinės kėdutės pokrypį pirmyn.ISOFIX laikiklių sistema leidžia greitai, patikimai ir saugiai pritvirtinti vaikišką automobilinę kėdutę transporto priemonėje.ISOFIX vaikiškos automobilinės kėdutės turi du skląsčius, kurie tvirtinami prie priekinių žiedų A.Kai kurios automobilinės kėdutės turi papildomą viršutinį dirželį, kuris tvirtinamas prie galinio žiedo B.Kaip pritvirtinti vaikišką automobilinę kėdutę prie
viršutinio dirželio laikiklio:– prieš įrengdami šioje sėdynėje vaikišką automobilinę kėdutę, nuimkite ir pasidėkite galvos atramą (nuėmę vaikišką automobilinę kėdutę, sumontuokite galvos atramą atgal);– nutieskite vaikiškos automobilinės kėdutės dirželį virš sėdynės atlošo, sucentruodami tarp galvos atramos strypelių kiaurymių;– užkabinkite viršutinio dirželio kabliuką už
galinio žiedo B;
– įtempkite viršutinį dirželį.
WARNI NG
Netinkamai įrengus vaikišką automobilinę kėdutę transporto priemonėje, vaikui avarijos atveju kils pavojus.Griežtai laikykitės su vaikiška automobiline kėdute pateiktame įrengimo vadove nurodytų montavimo instrukcijų.

99
Sauga
5

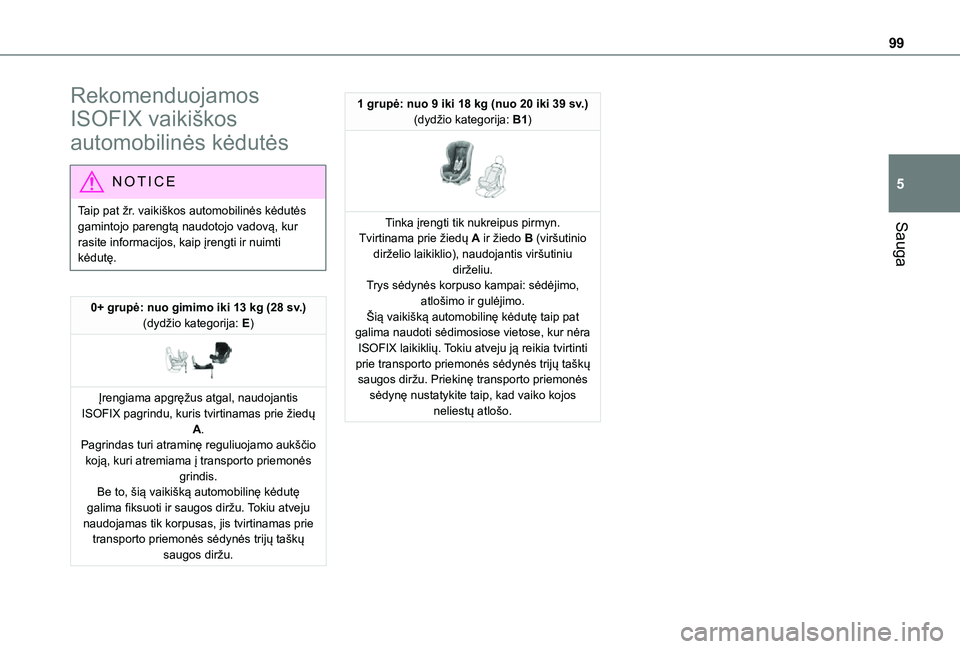

Rekomenduojamos
ISOFIX vaikiškos
automobilinės kėdutės
NOTIC E
Taip pat žr. vaikiškos automobilinės kėdutės gamintojo parengtą naudotojo vadovą, kur rasite informacijos, kaip įrengti ir nuimti
kėdutę.
0+ grupė: nuo gimimo iki 13 kg (28 sv.)(dydžio kategorija: E)

Įrengiama apgręžus atgal, naudojantis ISOFIX pagrindu, kuris tvirtinamas prie žiedų A.Pagrindas turi atraminę reguliuojamo aukščio koją, kuri atremiama į transporto priemonės grindis.Be to, šią vaikišką automobilinę kėdutę galima fiksuoti ir saugos diržu. Tokiu atveju naudojamas tik korpusas, jis tvirtinamas prie transporto priemonės sėdynės trijų taškų saugos diržu.
1 grupė: nuo 9 iki 18 kg (nuo 20 iki 39 sv.)(dydžio kategorija: B1)

Tinka įrengti tik nukreipus pirmyn.Tvirtinama prie žiedų A ir žiedo B (viršutinio dirželio laikiklio), naudojantis viršutiniu dirželiu.Trys sėdynės korpuso kampai: sėdėjimo, atlošimo ir gulėjimo.Šią vaikišką automobilinę kėdutę taip pat galima naudoti sėdimosiose vietose, kur nėra ISOFIX laikiklių. Tokiu atveju ją reikia tvirtinti prie transporto priemonės sėdynės trijų taškų saugos diržu. Priekinę transporto priemonės sėdynę nustatykite taip, kad vaiko kojos neliestų atlošo.

100

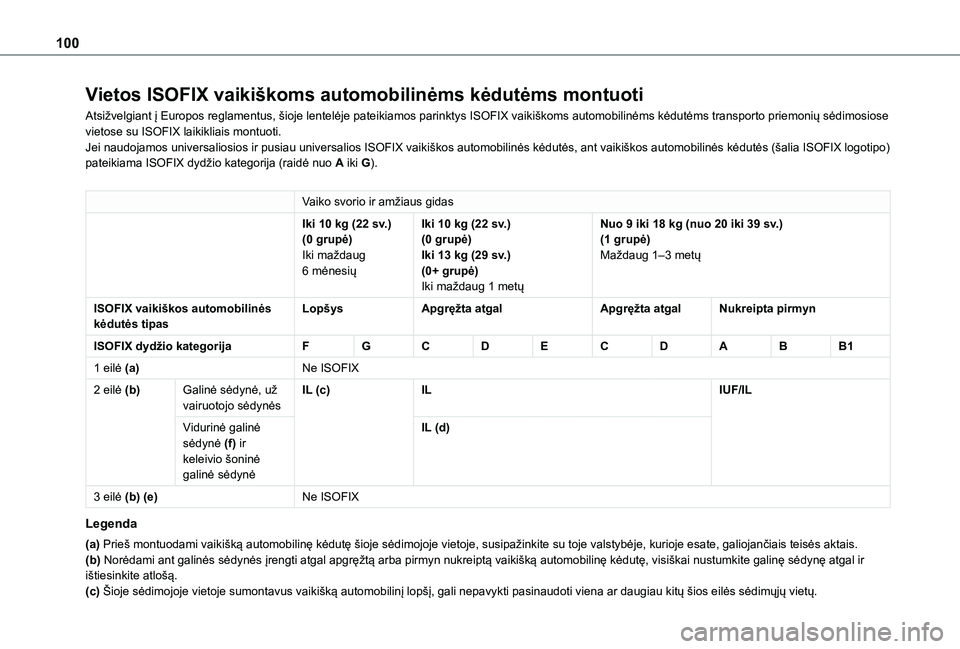

Vietos ISOFIX vaikiškoms automobilinėms kėdutėms montuoti
Atsižvelgiant į Europos reglamentus, šioje lentelėje pateikiamos parinktys ISOFIX vaikiškoms automobilinėms kėdutėms transporto priemonių sėdimosiose vietose su ISOFIX laikikliais montuoti.Jei naudojamos universaliosios ir pusiau universalios ISOFIX vaikiškos automobilinės kėdutės, ant vaikiškos automobilinės kėdutės (šalia ISOFIX logotipo) pateikiama ISOFIX dydžio kategorija (raidė nuo A iki G).
Vaiko svorio ir amžiaus gidas
Iki 10 kg (22 sv.)(0 grupė)
Iki maždaug 6 mėnesių
Iki 10 kg (22 sv.)(0 grupė)
Iki 13 kg (29 sv.)(0+ grupė)Iki maždaug 1 metų
Nuo 9 iki 18 kg (nuo 20 iki 39 sv.)(1 grupė)
Maždaug 1–3 metų
ISOFIX vaikiškos automobilinės kėdutės tipasLopšysApgręžta atgalApgręžta atgalNukreipta pirmyn
ISOFIX dydžio kategorijaFGCDECDABB1
1 eilė (a)Ne ISOFIX
2 eilė (b)Galinė sėdynė, už vairuotojo sėdynėsIL (c)ILIUF/IL
Vidurinė galinė sėdynė (f) ir
keleivio šoninė galinė sėdynė
IL (d)
3 eilė (b) (e)Ne ISOFIX
Legenda
(a) Prieš montuodami vaikišką automobilinę kėdutę šioje sėdimojoje vietoje, susipažinkite su toje valstybėje, kurioje esate, galiojančiais teisės aktais.(b) Norėdami ant galinės sėdynės įrengti atgal apgręžtą arba pirmyn nukreiptą vaikišką automobilinę kėdutę, visiškai nustumkite galinę sėdynę atgal ir ištiesinkite atlošą.(c) Šioje sėdimojoje vietoje sumontavus vaikišką automobilinį lopšį, gali nepavykti pasinaudoti viena ar daugiau kitų šios eilės sėdimųjų vietų.
