TOYOTA PROACE CITY VERSO 2021 Manuale de Empleo (in Spanish)

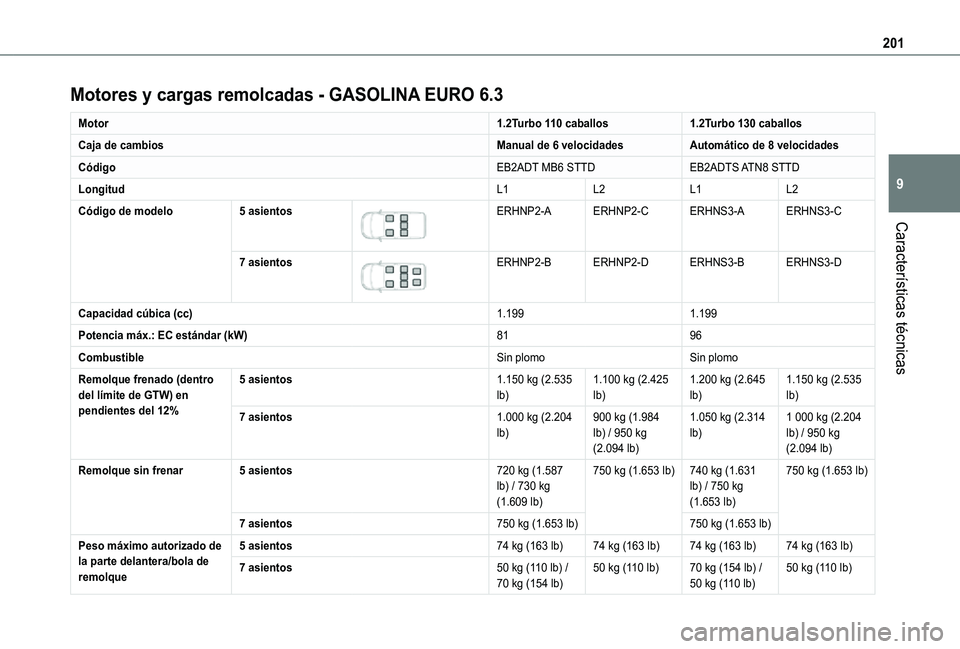

201
Características técnicas
9
Motores y cargas remolcadas - GASOLINA EURO 6.3
Motor1.2Turbo 110 caballos1.2Turbo 130 caballos
Caja de cambiosManual de 6 velocidadesAutomático de 8 velocidades
CódigoEB2ADT MB6 STTDEB2ADTS ATN8 STTD
LongitudL1L2L1L2
Código de modelo5 asientos

ERHNP2-AERHNP2-CERHNS3-AERHNS3-C
7 asientos

ERHNP2-BERHNP2-DERHNS3-BERHNS3-D
Capacidad cúbica (cc)1.1991.199
Potencia máx.: EC estándar (kW)8196
CombustibleSin plomoSin plomo
Remolque frenado (dentro del límite de GTW) en pendientes del 12%
5 asientos1.150 kg (2.535 lb)1.100 kg (2.425 lb)1.200 kg (2.645 lb)1.150 kg (2.535 lb)
7 asientos1.000 kg (2.204 lb)900 kg (1.984 lb) / 950 kg (2.094 lb)
1.050 kg (2.314 lb)1 000 kg (2.204 lb) / 950 kg (2.094 lb)
Remolque sin frenar5 asientos720 kg (1.587 lb) / 730 kg (1.609 lb)
750 kg (1.653 lb)740 kg (1.631 lb) / 750 kg (1.653 lb)
750 kg (1.653 lb)
7 asientos750 kg (1.653 lb)750 kg (1.653 lb)
Peso máximo autorizado de la parte delantera/bola de remolque
5 asientos74 kg (163 lb)74 kg (163 lb)74 kg (163 lb)74 kg (163 lb)
7 asientos50 kg (110 lb) / 70 kg (154 lb)50 kg (110 lb)70 kg (154 lb) / 50 kg (110 lb)50 kg (110 lb)

202
Motores y cargas remolcadas - Diesel EURO 6.3
Motor1.5D-4D 100 caballos1.5D-4D 130 caballos
Caja de cambiosManual de 6 velocidadesManual de 6 velocidadesAutomático de 8 velocidades
CódigoDV5RCf MB6 STTDDV5RC ML6C STTDDV5RC ATN8 STTD
LongitudL1L2L1L2L1L2
Código de modelo5 asientos

ECYHT2-AECYHT2-CECYHZ2-AECYHZ2-C
7 asientos

ECYHT2-BECYHT2-DECYHZ2-BECYHZ2-D
Capacidad cúbica (cc)1.4991.4991.499
Potencia máx.: EC estándar (kW)749696
CombustibleDiéselDiéselDiésel
Remolque frenado (dentro del límite de GTW) en pendientes del 12%
5 asientos1.300 kg (2.866 lb)1.250 kg (2.755 lb)1.500 kg (3.306 lb)1.450 kg (3.196 lb)
7 asientos1.150 kg (2.535 lb)1.050 kg (2.314 lb) / 1.100 kg (2.425 lb)
1.350 kg (2.976 lb)1.250 kg (2.755 lb)
Remolque sin frenar5 asientos740 kg (1.631 lb) / 750 kg (1.653 lb)
750 kg (1.653 lb)750 kg (1.653 lb)750 kg (1.653 lb)
7 asientos750 kg (1.653 lb)
Peso máximo autorizado de la parte delantera/
bola de remolque
5 asientos74 kg (163 lb)74 kg (163 lb)74 kg (163 lb)74 kg (163 lb)
7 asientos60 kg (132 lb)50 kg (110 lb) / 60 kg (132 lb)55 kg (121 lb) / 60 kg (132 lb)50 kg (110 lb)

203
Características técnicas
9
Marcas de identificación
Existen varias marcas visibles para la identificación y la obtención de información sobre su vehículo.

A. Número de identificación del vehículo (VIN) situado bajo el capó. Estampado en el chasis, cerca del arco de la rueda delantera derecha.B. Número de identificación del vehículo (VIN) situado en el tablero de instrumentos.En una etiqueta, visible a través del parabrisas.C. Etiqueta del fabricante.Fijada en el pilar central, en el lado izquierdo o derecho.Incluye la información siguiente:– Nombre del fabricante.
– Número de aprobación de tipo de vehículo europeo.– Número de identificación del vehículo (VIN).
– Peso bruto del vehículo (GVW).– Peso bruto del tren (GTW).– Peso máximo en el eje delantero.– Peso máximo en el eje trasero.D. Etiqueta del código de los neumáticos/pintura.

Colocada en la puerta del conductor.Incluye la información siguiente sobre los neumáticos:– presiones de los neumáticos, cargados y sin carga.– especificación de los neumáticos, compuesta por las dimensiones y el tipo, así como la carga y los índices de velocidad.– presión de inflado de la rueda de repuesto.También indica el código de color de la pintura.
NOTIC E
Es posible que el vehículo esté equipado originalmente con neumáticos con índices de carga y velocidad mayores que los indicados en la etiqueta, sin que ello afecte a la presión (en ruedas frías).

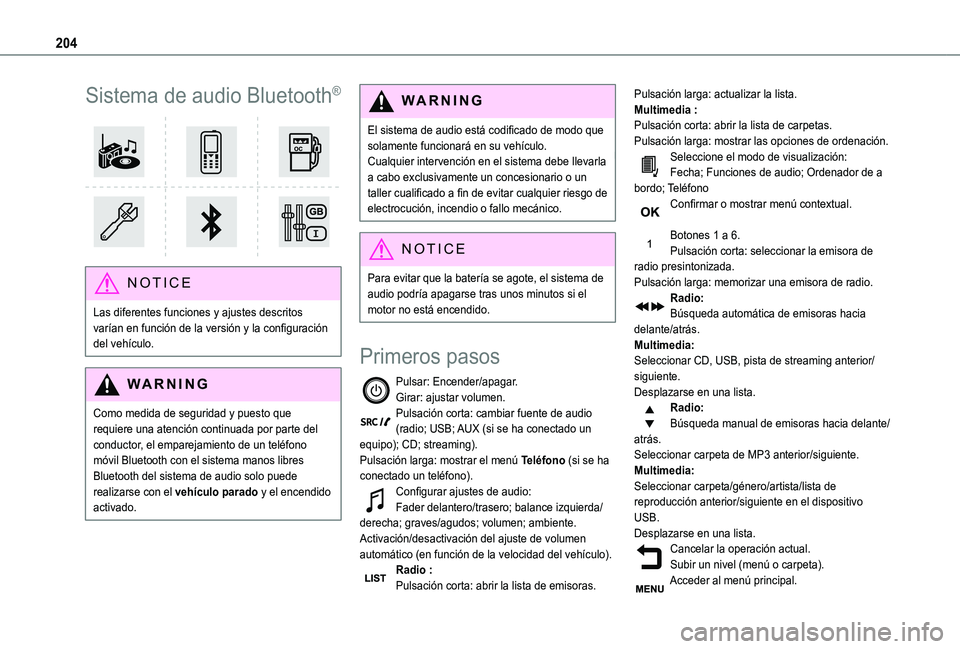

204
Sistema de audio Bluetooth®


NOTIC E
Las diferentes funciones y ajustes descritos varían en función de la versión y la configuración del vehículo.
WARNI NG
Como medida de seguridad y puesto que requiere una atención continuada por parte del
conductor, el emparejamiento de un teléfono móvil Bluetooth con el sistema manos libres Bluetooth del sistema de audio solo puede realizarse con el vehículo parado y el encendido activado.
WARNI NG
El sistema de audio está codificado de modo que solamente funcionará en su vehículo.Cualquier intervención en el sistema debe llevarla a cabo exclusivamente un concesionario o un taller cualificado a fin de evitar cualquier riesgo de electrocución, incendio o fallo mecánico.
NOTIC E
Para evitar que la batería se agote, el sistema de audio podría apagarse tras unos minutos si el motor no está encendido.
Primeros pasos
Pulsar: Encender/apagar.Girar: ajustar volumen.Pulsación corta: cambiar fuente de audio (radio; USB; AUX (si se ha conectado un equipo); CD; streaming).Pulsación larga: mostrar el menú Teléfono (si se ha conectado un teléfono).Configurar ajustes de audio:Fader delantero/trasero; balance izquierda/derecha; graves/agudos; volumen; ambiente.Activación/desactivación del ajuste de volumen automático (en función de la velocidad del vehículo).Radio :Pulsación corta: abrir la lista de emisoras.
Pulsación larga: actualizar la lista.Multimedia :Pulsación corta: abrir la lista de carpetas.Pulsación larga: mostrar las opciones de ordenación.Seleccione el modo de visualización:Fecha; Funciones de audio; Ordenador de a bordo; TeléfonoConfirmar o mostrar menú contextual.
Botones 1 a 6.Pulsación corta: seleccionar la emisora de radio presintonizada.Pulsación larga: memorizar una emisora de radio.Radio:Búsqueda automática de emisoras hacia delante/atrás.Multimedia:Seleccionar CD, USB, pista de streaming anterior/siguiente.Desplazarse en una lista.Radio:Búsqueda manual de emisoras hacia delante/atrás.
Seleccionar carpeta de MP3 anterior/siguiente.Multimedia:Seleccionar carpeta/género/artista/lista de reproducción anterior/siguiente en el dispositivo USB.Desplazarse en una lista.Cancelar la operación actual.Subir un nivel (menú o carpeta).Acceder al menú principal.

205
Sistema de audio Bluetooth®
10
Activar/Desactivar la función TA (avisos de tráfico).Pulsación larga: seleccionar el tipo de aviso.Selección de bandas de frecuencias FM/DAB/AM.
Controles montados en el
volante
Controles montados en el
volante - Tipo 1
Radio:Seleccionar la emisora de radio presintonizada anterior/siguiente.Seleccionar el elemento anterior/siguiente en un menú o una lista.Multimedia:Seleccionar la pista anterior/siguiente.Seleccionar el elemento anterior/siguiente en un
menú o una lista.Radio:Pulsación corta: abrir la lista de emisoras.Pulsación larga: actualizar la lista.Multimedia:Pulsación corta: abrir la lista de carpetas.Pulsación larga: mostrar las opciones de ordenación.Distinto a una llamada telefónica:Pulsación corta: cambiar fuente de
audio (radio; USB; AUX (si se ha conectado un
equipo); CD; streaming), confirmación si el menú "Telephone" (Teléfono) está abierto.Pulsación larga: abrir el menú "Telephone" (Teléfono).En caso de una llamada telefónica:Pulsación corta: aceptar la llamada.Pulsación larga: rechazar la llamada.Durante una llamada telefónica:Pulsación corta: abrir el menú contextual del teléfono.Pulsación larga: finalizar la llamada.Confirmar una selección.
Subir el volumen.
Bajar el volumen.
Pulse los botones de subir y bajar el volumen simultáneamente para silenciar/restablecer el sonido.
Controles montados en el
volante - Tipo 2
Acceder al menú principal.
Subir el volumen.
Silenciar/restablecer sonido.
Bajar el volumen.
Distinto a una llamada telefónica:Pulsación corta: cambiar fuente de audio (radio; USB; AUX (si se ha conectado un equipo); CD; streaming), confirmación si el menú "Telephone" (Teléfono) está abierto.Pulsación larga: abrir el menú "Telephone" (Teléfono).En caso de una llamada telefónica:Pulsación corta: aceptar la llamada.Pulsación larga: rechazar la llamada.Durante una llamada telefónica:Pulsación corta: abrir el menú contextual del teléfono.Pulsación larga: finalizar la llamada.Iniciar reconocimiento de voz en el smartphone a través del sistema.Radio:Pulsación corta: abrir la lista de emisoras.Pulsación larga: actualizar la lista.Multimedia:Pulsación corta: abrir la lista de carpetas.
Pulsación larga: mostrar las opciones de ordenación.Radio:Seleccionar la emisora de radio presintonizada anterior/siguiente.Seleccionar el elemento anterior/siguiente en un menú o una lista.

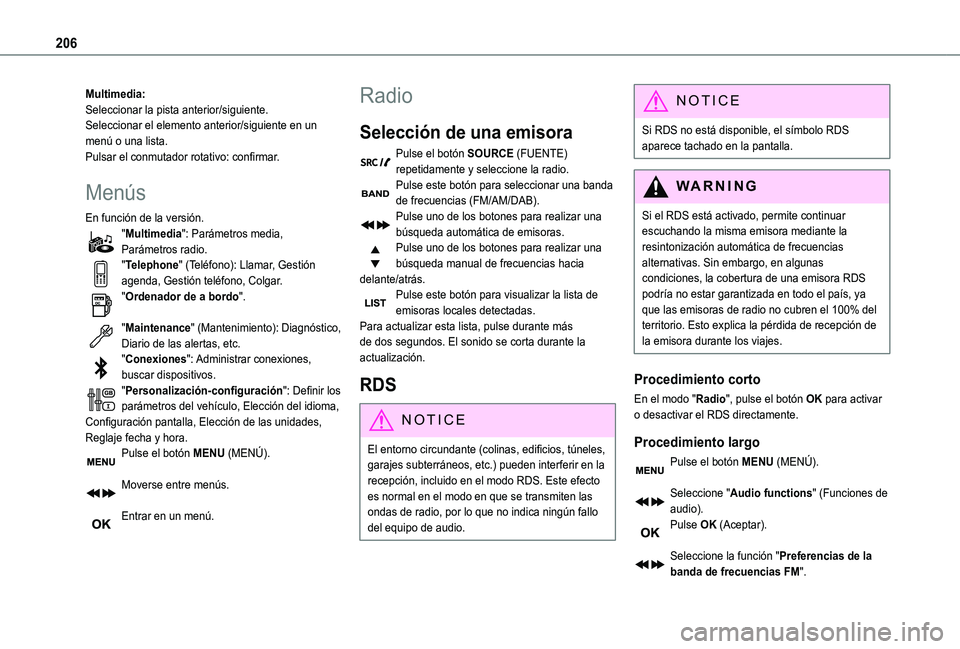

206
Multimedia:Seleccionar la pista anterior/siguiente.Seleccionar el elemento anterior/siguiente en un menú o una lista.Pulsar el conmutador rotativo: confirmar.
Menús
En función de la versión."Multimedia": Parámetros media, Parámetros radio."Telephone" (Teléfono): Llamar, Gestión agenda, Gestión teléfono, Colgar."Ordenador de a bordo".
"Maintenance" (Mantenimiento): Diagnóstico, Diario de las alertas, etc."Conexiones": Administrar conexiones, buscar dispositivos."Personalización-configuración": Definir los parámetros del vehículo, Elección del idioma, Configuración pantalla, Elección de las unidades, Reglaje fecha y hora.
Pulse el botón MENU (MENÚ).
Moverse entre menús.
Entrar en un menú.
Radio
Selección de una emisora
Pulse el botón SOURCE (FUENTE) repetidamente y seleccione la radio.Pulse este botón para seleccionar una banda de frecuencias (FM/AM/DAB).Pulse uno de los botones para realizar una búsqueda automática de emisoras.Pulse uno de los botones para realizar una búsqueda manual de frecuencias hacia delante/atrás.Pulse este botón para visualizar la lista de emisoras locales detectadas.Para actualizar esta lista, pulse durante más de dos segundos. El sonido se corta durante la actualización.
RDS
NOTIC E
El entorno circundante (colinas, edificios, túneles, garajes subterráneos, etc.) pueden interferir en la recepción, incluido en el modo RDS. Este efecto es normal en el modo en que se transmiten las ondas de radio, por lo que no indica ningún fallo del equipo de audio.
NOTIC E
Si RDS no está disponible, el símbolo RDS aparece tachado en la pantalla.
WARNI NG
Si el RDS está activado, permite continuar escuchando la misma emisora mediante la
resintonización automática de frecuencias alternativas. Sin embargo, en algunas condiciones, la cobertura de una emisora RDS podría no estar garantizada en todo el país, ya que las emisoras de radio no cubren el 100% del territorio. Esto explica la pérdida de recepción de la emisora durante los viajes.
Procedimiento corto
En el modo "Radio", pulse el botón OK para activar o desactivar el RDS directamente.
Procedimiento largo
Pulse el botón MENU (MENÚ).
Seleccione "Audio functions" (Funciones de audio).Pulse OK (Aceptar).
Seleccione la función "Preferencias de la banda de frecuencias FM".

207
Sistema de audio Bluetooth®
10
Pulse OK (Aceptar).
Seleccione "Frequency tracking (RDS)".
Pulse OK (Aceptar) y RDS aparecerá en la pantalla.
Reproducción de mensajes TA
WARNI NG
La función TA (Anuncios de tráfico) da prioridad a los mensajes de alerta de TA. Para poder utilizarla, esta función necesita disponer de una buena recepción de una emisora de radio que disponga de este tipo de mensajes. Cuando se transmite una información de tráfico, se interrumpe la fuente de audio actual (radio, CD, etc.) para reproducir el mensaje de TA automáticamente. Una vez finalizado el mensaje, se reanudará la reproducción normal anterior.
WARNI NG
Tenga cuidado al aumentar el volumen mientras esté escuchando mensajes de TA. Es posible que el volumen esté demasiado alto cuando se vuelta a reproducir la fuente de audio original.
Pulse el botón TA para activar o desactivar los mensajes de tráfico.
Recepción de mensajes INFO
NOTIC E
La función INFO da prioridad a los mensajes de alerta de TA. Para activarse, esta función necesita disponer de una buena recepción de una emisora de radio que transmita este tipo de mensajes. Cuando se transmite un mensaje, la fuente de audio actual (radio, CD, etc.) se
interrumpe para reproducir el mensaje de TA automáticamente. Una vez finalizado el mensaje, se reanudará la reproducción normal anterior.
Mantenga pulsado este botón para visualizar la lista de categorías.Selección/anulación de selección de categorías.Active o desactive la recepción de los mensajes correspondientes.
Mostrar INFORMACIÓN DE
TEXTO
NOTIC E
El texto de radio es información transmitida por la emisora de radio relacionada con el programa o canción que está sonando actualmente en la
emisora.
Cuando se muestre la emisora de radio en la pantalla, pulse OK (Aceptar) para visualizar el menú contextual.Seleccione "Señalización RadioText (TXT)" y confirme con OK (Aceptar) para guardar.
Radio DAB (Digital Audio
Broadcasting)
Radio digital
En función de la versión
NOTIC E
Si la emisora de radio DAB actual no está disponible en FM, "DAB FM" aparecerá tachado.


1Visualización de las opciones: si una opción está activa pero no disponible, aparecerá tachada.
2Visualización del nombre de la emisora actual.

208
3Emisoras presintonizadas, botones 1 a 6.Pulsación corta: seleccione la emisora de radio presintonizada.Pulsación larga: memorice una emisora de radio.
4Pantalla que muestra el nombre del servicio “múltiplex” que se está utilizando.
5Visualización de texto de la radio (TXT) correspondiente a la emisora de radio actual.
6Representa la intensidad de la señal de la banda que se está escuchando.
NOTIC E
Cuando cambie de región, es recomendable actualizar la lista de emisoras de radio presintonizadas.


Lista completa de emisoras de radio y "multiplexes".
Radio digital terrestre
NOTIC E
La radio digital proporciona una calidad de audio superior y categorías adicionales de avisos de tráfico (INFO TA).Los diferentes servicios "múltiplex/colecciones" ofrecen una selección de emisoras de radio ordenadas alfabéticamente.
Cambio de banda (FM1, FM2, DAB, etc.)
Cambio de emisora del mismo "múltiplex/colección".Inicio de búsqueda del "múltiplex/colección" anterior/siguiente.Pulsación larga: selección de las categorías de noticias deseadas entre Transport (Transporte), News (Noticias), Entertainment (Entretenimiento) y Special Flash (Última hora) (disponible en función de la emisora).
NOTIC E
Cuando se muestre la emisora de radio en la pantalla, pulse OK (Aceptar) para visualizar el menú contextual.(Seguimiento de frecuencia (RDS), Seguimiento auto DAB / FM, Señalización RadioText (TXT),
información sobre la emisora, etc.)
Búsqueda de emisora DAB/FM
NOTIC E
"DAB" no tiene una cobertura completa en todo el territorio nacional.Cuando la señal digital es pobre, “Seguimiento auto DAB / FM" permite seguir escuchando la misma emisora al cambiar automáticamente a la emisora analógica correspondiente (en caso de
haberla).Si "Seguimiento auto DAB / FM" está activo, la emisora DAB se seleccionará automáticamente.
Pulse el botón MENU (MENÚ).
Seleccione "Multimedia" y confirme.
Seleccione "Seguimiento auto DAB / FM" y confirme.
NOTIC E
Si la búsqueda "Seguimiento auto DAB / FM" está habilitada, se producirá un retraso de unos segundos cuando el sistema cambie a la emisora FM analógica, a veces con un cambio en el volumen.

209
Sistema de audio Bluetooth®
10
WARNI NG
Si la emisora "DAB" que está escuchando no está disponible en FM (opción "DAB/FM" tachada), o si "Seguimiento auto DAB / FM" no está encendido, el sonido se cortará cuando la señal digital sea demasiado débil.
Multimedia
Puerto USB
Inserte el memory stick USB en el puerto USB o conecte el dispositivo USB en el puerto USB mediante un cable adecuado (no suministrado).El sistema cambia automáticamente a la fuente "USB".
WARNI NG
Para proteger el sistema, no utilice concentradores USB.
NOTIC E
Cualquier dispositivo adicional conectado al sistema debe cumplir con el estándar aplicable al
producto y/o al estándar IEC 60950-1.
El sistema crea listas de reproducción (en una memoria temporal); esta operación puede tardar
entre unos segundos y varios minutos tras la primera conexión.Reduzca el número de archivos que no sean de música y el número de carpetas para disminuir el tiempo de espera. Las listas de reproducción se actualizan cada vez que se conecta un memory stick USB nuevo.
NOTIC E
Cuando se utiliza el puerto USB, el dispositivo portátil se carga automáticamente.
Modo de reproducción
Los modos de reproducción disponibles son los siguientes:– Normal: las pistas se reproducen en orden, en función de la clasificación de los archivos seleccionados.– Aleatoria: las pistas de un álbum o carpeta se reproducen en orden aleatorio.– Random on all media (Aleatorio en todos los soportes): todas las pistas guardadas en el soporte se reproducen en orden aleatorio.– Repetición: las únicas pistas reproducidas son las del álbum o carpeta actual.Pulse este botón para visualizar el menú contextual para la función Soporte.Pulse este botón para seleccionar el modo de reproducción escogido.Pulse este botón para confirmar.
La elección realizada se muestra en la parte superior de la pantalla.
Selección de una pista para reproducir
Pulse uno de estos botones para ir a la pista anterior/siguiente.Pulse uno de estos botones para ir a la carpeta anterior/siguiente.
Clasificación de archivos
Mantenga pulsado este botón para visualizar las diferentes clasificaciones.Seleccione por "Carpeta" / "Artista" / "Género" / "Lista de reproducción".En función de la disponibilidad y del tipo de dispositivo utilizado.Pulse OK (Aceptar) para seleccionar la clasificación deseada y, a continuación, pulse OK (Aceptar) de nuevo para confirmar.
Reproducción de archivos
Pulse este botón para visualizar la clasificación escogida.
Navegue por la lista utilizando los botones de dirección izquierdo/derecho y hacia arriba/hacia abajo.Pulse OK (Aceptar) para confirmar la selección.Pulse uno de estos botones para ir a la pista anterior/siguiente de la lista.Mantenga pulsado uno de estos botones para avanzar o rebobinar rápidamente.

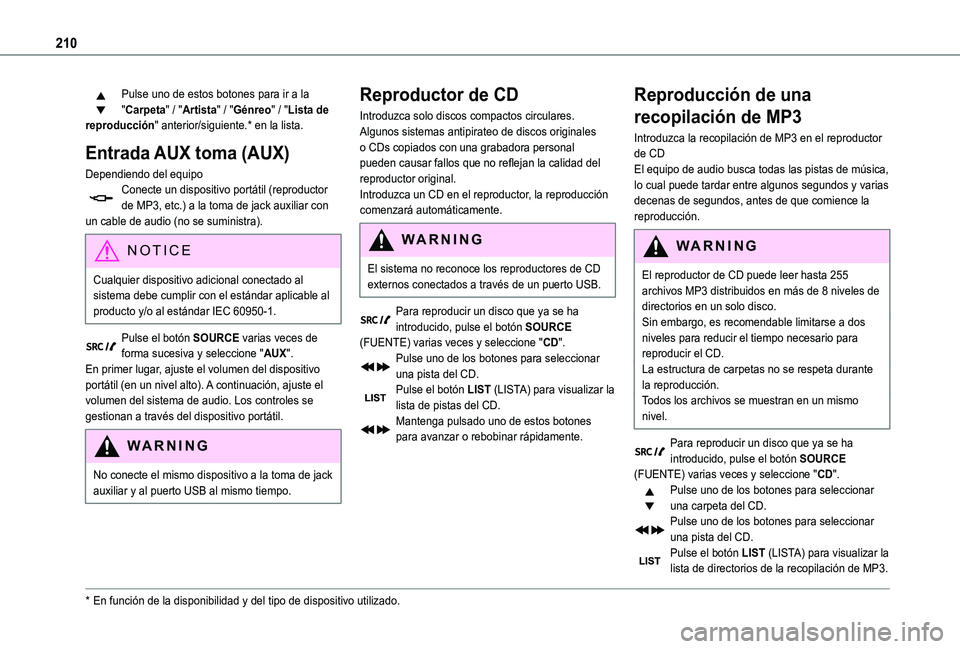

210
Pulse uno de estos botones para ir a la "Carpeta" / "Artista" / "Génreo" / "Lista de reproducción" anterior/siguiente.* en la lista.
Entrada AUX toma (AUX)
Dependiendo del equipoConecte un dispositivo portátil (reproductor de MP3, etc.) a la toma de jack auxiliar con un cable de audio (no se suministra).
NOTIC E
Cualquier dispositivo adicional conectado al sistema debe cumplir con el estándar aplicable al producto y/o al estándar IEC 60950-1.
Pulse el botón SOURCE varias veces de forma sucesiva y seleccione "AUX".En primer lugar, ajuste el volumen del dispositivo portátil (en un nivel alto). A continuación, ajuste el volumen del sistema de audio. Los controles se gestionan a través del dispositivo portátil.
WARNI NG
No conecte el mismo dispositivo a la toma de jack auxiliar y al puerto USB al mismo tiempo.
* En función de la disponibilidad y del tipo de dispositivo utilizado.
Reproductor de CD
Introduzca solo discos compactos circulares.Algunos sistemas antipirateo de discos originales o CDs copiados con una grabadora personal pueden causar fallos que no reflejan la calidad del reproductor original.Introduzca un CD en el reproductor, la reproducción comenzará automáticamente.
W ARNI NG
El sistema no reconoce los reproductores de CD externos conectados a través de un puerto USB.
Para reproducir un disco que ya se ha introducido, pulse el botón SOURCE (FUENTE) varias veces y seleccione "CD".Pulse uno de los botones para seleccionar una pista del CD.Pulse el botón LIST (LISTA) para visualizar la lista de pistas del CD.Mantenga pulsado uno de estos botones para avanzar o rebobinar rápidamente.
Reproducción de una
recopilación de MP3
Introduzca la recopilación de MP3 en el reproductor de CDEl equipo de audio busca todas las pistas de música, lo cual puede tardar entre algunos segundos y varias decenas de segundos, antes de que comience la reproducción.
WARNI NG
El reproductor de CD puede leer hasta 255 archivos MP3 distribuidos en más de 8 niveles de directorios en un solo disco.Sin embargo, es recomendable limitarse a dos niveles para reducir el tiempo necesario para reproducir el CD.La estructura de carpetas no se respeta durante la reproducción.Todos los archivos se muestran en un mismo nivel.
Para reproducir un disco que ya se ha introducido, pulse el botón SOURCE (FUENTE) varias veces y seleccione "CD".Pulse uno de los botones para seleccionar una carpeta del CD.Pulse uno de los botones para seleccionar una pista del CD.Pulse el botón LIST (LISTA) para visualizar la lista de directorios de la recopilación de MP3.
