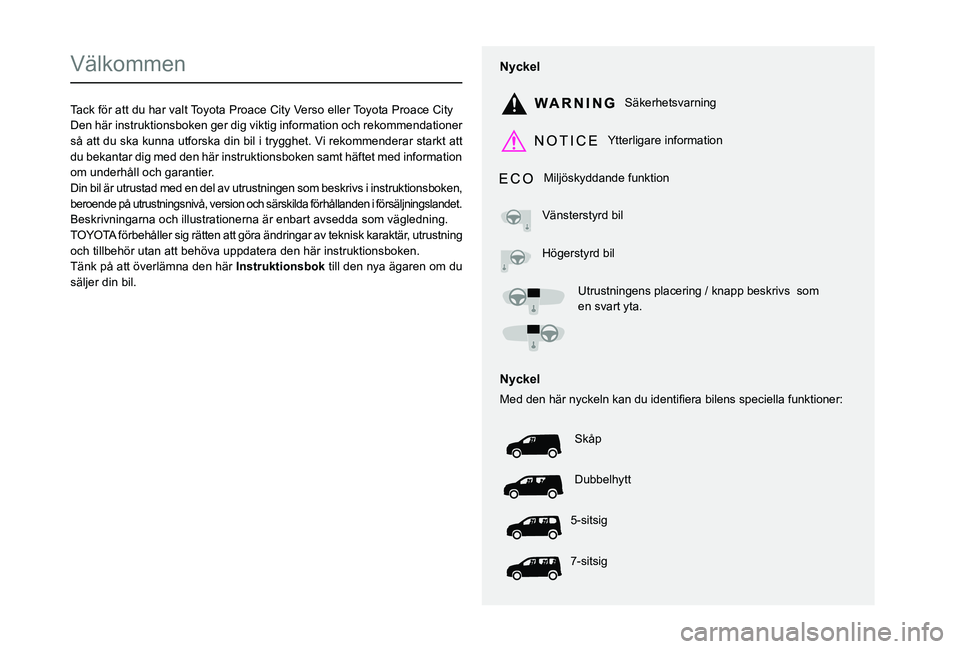

Välkommen
Tack för att du har valt Toyota Proace City Verso eller Toyota Proace CityDen här instruktionsboken ger dig viktig information och rekommendationer så att du ska kunna utforska din bil i trygghet. Vi rekommenderar starkt att du bekantar dig med den här instruktionsboken samt häftet med information om underhåll och garantier.Din bil är utrustad med en del av utrustningen som beskrivs i instruktionsboken, beroende på utrustningsnivå, version och särskilda förhållanden i försäljningslandet.Beskrivningarna och illustrationerna är enbart avsedda som vägledning.TOYOTA förbehåller sig rätten att göra ändringar av teknisk karaktär, utrustning
och tillbehör utan att behöva uppdatera den här instruktionsboken.Tänk på att överlämna den här I till den nya ägaren om du säljer din bil.
Nyckel
Säkerhetsvarning
Ytterligare information
Miljöskyddande funktion
Vänsterstyrd bil
Högerstyrd bil
Utrustningens placering / knapp beskrivs som en svart yta.
Nyckel
00300048004700030047004800510003004B006C005500030051005C0046004E0048004F00510003004E004400510003004700580003004C0047004800510057004C00BF00480055004400030045004C004F00480051005600030056005300480046004C0048004F004F00440003004900580051004E0057004C0052005100480055001D
Skåp
Dubbelhytt
5-sitsig
7-sitsig

2

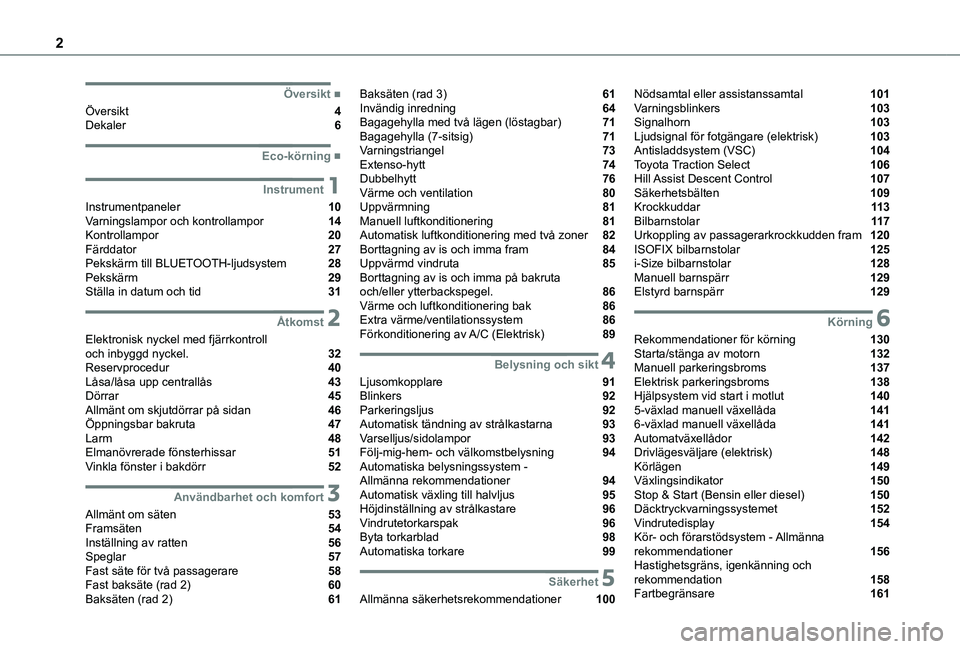

 ■Översikt
Översikt 4Dekaler 6
 ■Eco-körning
1Instrument
Instrumentpaneler 10Varningslampor och kontrollampor 14Kontrollampor 20Färddator 27Pekskärm till BLUETOOTH-ljudsystem 28Pekskärm 29Ställa in datum och tid 31
2Åtkomst
Elektronisk nyckel med fjärrkontroll och inbyggd nyckel. 32Reservprocedur 40Låsa/låsa upp centrallås 43Dörrar 45Allmänt om skjutdörrar på sidan 46Öppningsbar bakruta 47Larm 48Elmanövrerade fönsterhissar 51Vinkla fönster i bakdörr 52
3Användbarhet och komfort
Allmänt om säten 53Framsäten 54Inställning av ratten 56Speglar 57Fast säte för två passagerare 58Fast baksäte (rad 2) 60Baksäten (rad 2) 61
Baksäten (rad 3) 61Invändig inredning 64Bagagehylla med två lägen (löstagbar) 71Bagagehylla (7-sitsig) 71Varningstriangel 73Extenso-hytt 74Dubbelhytt 76Värme och ventilation 80Uppvärmning 81Manuell luftkonditionering 81Automatisk luftkonditionering med två zoner 82Borttagning av is och imma fram 84Uppvärmd vindruta 85Borttagning av is och imma på bakruta och/eller ytterbackspegel. 86Värme och luftkonditionering bak 86Extra värme/ventilationssystem 86Förkonditionering av A/C (Elektrisk) 89
4Belysning och sikt
Ljusomkopplare 91Blinkers 92Parkeringsljus 92Automatisk tändning av strålkastarna 93Varselljus/sidolampor 93Följ-mig-hem- och välkomstbelysning 94Automatiska belysningssystem - Allmänna rekommendationer 94Automatisk växling till halvljus 95Höjdinställning av strålkastare 96Vindrutetorkarspak 96Byta torkarblad 98Automatiska torkare 99
5Säkerhet
Allmänna säkerhetsrekommendationer 100
Nödsamtal eller assistanssamtal 101Varningsblinkers 103Signalhorn 103Ljudsignal för fotgängare (elektrisk) 103Antisladdsystem (VSC) 104Toyota Traction Select 106Hill Assist Descent Control 107Säkerhetsbälten 109Krockkuddar 11 3Bilbarnstolar 11 7Urkoppling av passagerarkrockkudden fram 120ISOFIX bilbarnstolar 125i-Size bilbarnstolar 128Manuell barnspärr 129Elstyrd barnspärr 129
6Körning
Rekommendationer för körning 130Starta/stänga av motorn 132Manuell parkeringsbroms 137Elektrisk parkeringsbroms 138Hjälpsystem vid start i motlut 1405-växlad manuell växellåda 1416-växlad manuell växellåda 141Automatväxellådor 142Drivlägesväljare (elektrisk) 148Körlägen 149Växlingsindikator 150Stop & Start (Bensin eller diesel) 150Däcktryckvarningssystemet 152Vindrutedisplay 154Kör- och förarstödsystem - Allmänna rekommendationer 156Hastighetsgräns, igenkänning och rekommendation 158Fartbegränsare 161

3

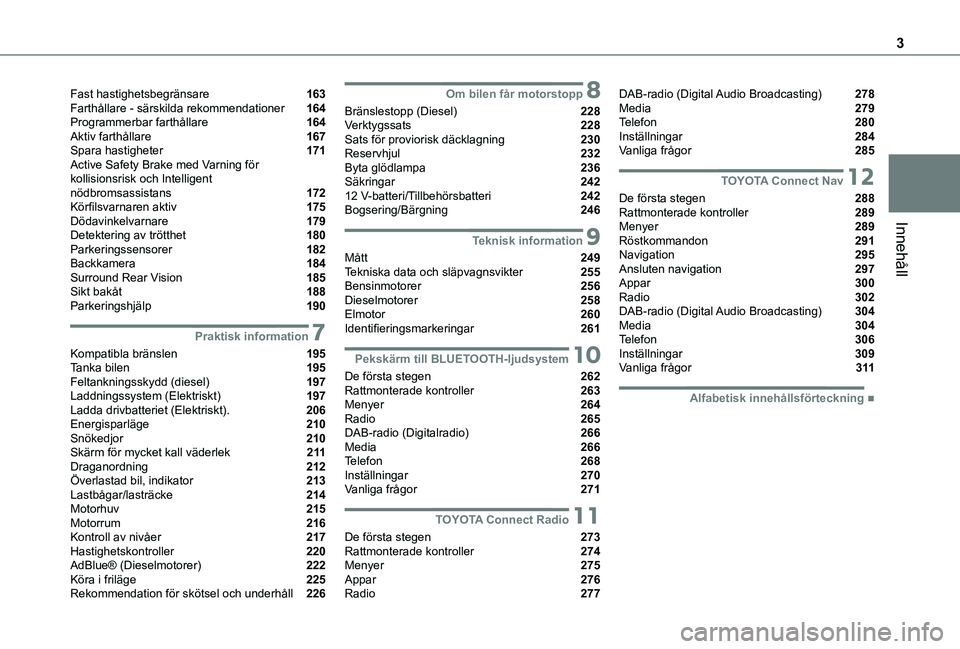

Innehåll
Fast hastighetsbegränsare 163Farthållare - särskilda rekommendationer 164Programmerbar farthållare 164Aktiv farthållare 167Spara hastigheter 171Active Safety Brake med Varning för kollisionsrisk och Intelligent nödbromsassistans 172Körfilsvarnaren aktiv 175Dödavinkelvarnare 179Detektering av trötthet 180Parkeringssensorer 182Backkamera 184Surround Rear Vision 185Sikt bakåt 188Parkeringshjälp 190
7Praktisk information
Kompatibla bränslen 195Tanka bilen 195Feltankningsskydd (diesel) 197Laddningssystem (Elektriskt) 197Ladda drivbatteriet (Elektriskt). 206Energisparläge 210Snökedjor 210Skärm för mycket kall väderlek 2 11Draganordning 212Överlastad bil, indikator 213Lastbågar/lasträcke 214Motorhuv 215Motorrum 216Kontroll av nivåer 217Hastighetskontroller 220AdBlue® (Dieselmotorer) 222Köra i friläge 225Rekommendation för skötsel och underhåll 226
8Om bilen får motorstopp
Bränslestopp (Diesel) 228Verktygssats 228Sats för proviorisk däcklagning 230Reservhjul 232Byta glödlampa 236Säkringar 24212 V-batteri/Tillbehörsbatteri 242Bogsering/Bärgning 246
9Teknisk information
Mått 249Tekniska data och släpvagnsvikter 255Bensinmotorer 256Dieselmotorer 258Elmotor 260Identifieringsmarkeringar 261
10Pekskärm till BLUETOOTH-ljudsystem
De första stegen 262Rattmonterade kontroller 263Menyer 264Radio 265DAB-radio (Digitalradio) 266Media 266Telefon 268Inställningar 270Vanliga frågor 271
11TOYOTA Connect Radio
De första stegen 273Rattmonterade kontroller 274Menyer 275Appar 276Radio 277
DAB-radio (Digital Audio Broadcasting) 278Media 279Telefon 280Inställningar 284Vanliga frågor 285
12TOYOTA Connect Nav
De första stegen 288Rattmonterade kontroller 289Menyer 289Röstkommandon 291Navigation 295Ansluten navigation 297Appar 300Radio 302DAB-radio (Digital Audio Broadcasting) 304Media 304Telefon 306Inställningar 309Vanliga frågor 3 11
 ■Alfabetisk innehållsförteckning

4
Presentation

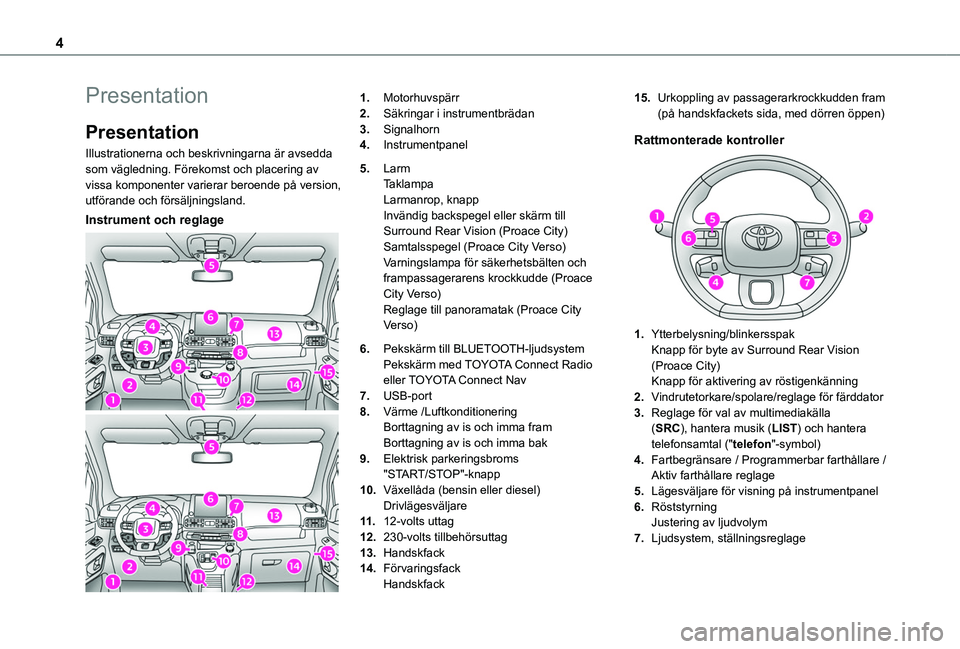

Presentation
Illustrationerna och beskrivningarna är avsedda som vägledning. Förekomst och placering av vissa komponenter varierar beroende på version, utförande och försäljningsland.
Instrument och reglage
1.Motorhuvspärr
2.Säkringar i instrumentbrädan
3.Signalhorn
4.Instrumentpanel
5.LarmTaklampaLarmanrop, knappInvändig backspegel eller skärm till Surround Rear Vision (Proace City)Samtalsspegel (Proace City Verso)Varningslampa för säkerhetsbälten och frampassagerarens krockkudde (Proace City Verso)Reglage till panoramatak (Proace City Verso)
6.Pekskärm till BLUETOOTH-ljudsystemPekskärm med TOYOTA Connect Radio eller TOYOTA Connect Nav
7.USB-port
8.Värme /LuftkonditioneringBorttagning av is och imma framBorttagning av is och imma bak
9.Elektrisk parkeringsbroms"START/STOP"-knapp
10.Växellåda (bensin eller diesel)Drivlägesväljare
11 .12-volts uttag
12.230-volts tillbehörsuttag
13.Handskfack
14.FörvaringsfackHandskfack
15.Urkoppling av passagerarkrockkudden fram (på handskfackets sida, med dörren öppen)
Rattmonterade kontroller
1.Ytterbelysning/blinkersspakKnapp för byte av Surround Rear Vision (Proace City)Knapp för aktivering av röstigenkänning
2.Vindrutetorkare/spolare/reglage för färddator
3.Reglage för val av multimediakälla (SRC), hantera musik (LIST) och hantera telefonsamtal ("telefon"-symbol)
4.Fartbegränsare / Programmerbar farthållare / Aktiv farthållare reglage
5.Lägesväljare för visning på instrumentpanel
6.RöststyrningJustering av ljudvolym
7.Ljudsystem, ställningsreglage

5
Översikt

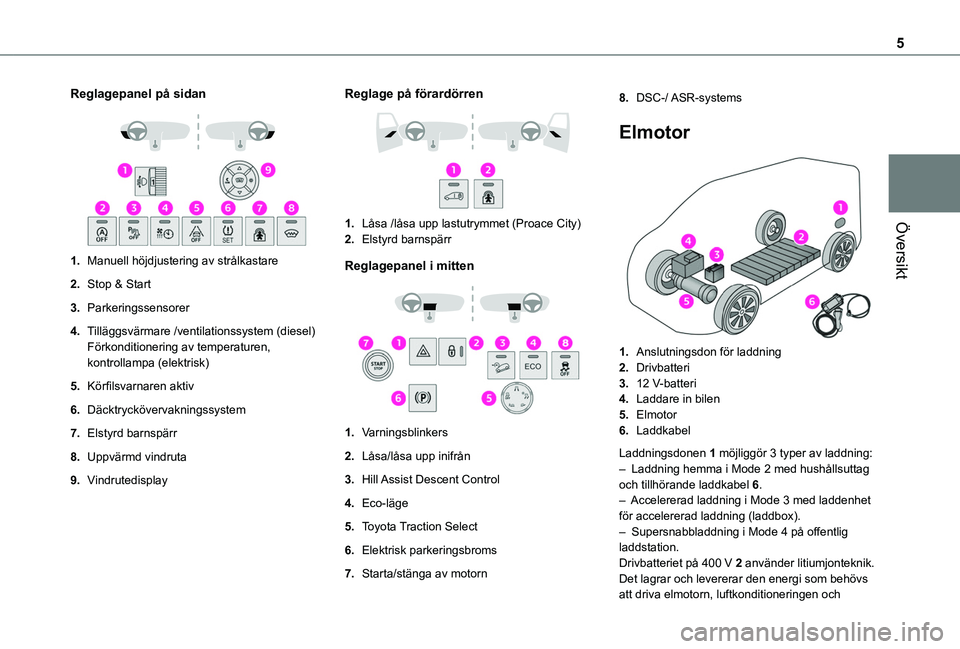

Reglagepanel på sidan

1.Manuell höjdjustering av strålkastare
2.Stop & Start
3.Parkeringssensorer
4.Tilläggsvärmare /ventilationssystem (diesel)Förkonditionering av temperaturen, kontrollampa (elektrisk)
5.Körfilsvarnaren aktiv
6.Däcktryckövervakningssystem
7.Elstyrd barnspärr
8.Uppvärmd vindruta
9.Vindrutedisplay
Reglage på förardörren

1.Låsa /låsa upp lastutrymmet (Proace City)
2.Elstyrd barnspärr
Reglagepanel i mitten

1.Varningsblinkers
2.Låsa/låsa upp inifrån
3.Hill Assist Descent Control
4.Eco-läge
5.Toyota Traction Select
6.Elektrisk parkeringsbroms
7.Starta/stänga av motorn
8.DSC-/ ASR-systems
Elmotor

1.Anslutningsdon för laddning
2.Drivbatteri
3.12 V-batteri
4.Laddare in bilen
5.Elmotor
6.Laddkabel
Laddningsdonen 1 möjliggör 3 typer av laddning:– Laddning hemma i Mode 2 med hushållsuttag och tillhörande laddkabel 6.– Accelererad laddning i Mode 3 med laddenhet för accelererad laddning (laddbox).– Supersnabbladdning i Mode 4 på offentlig laddstation.Drivbatteriet på 400 V 2 använder litiumjonteknik. Det lagrar och levererar den energi som behövs att driva elmotorn, luftkonditioneringen och

6

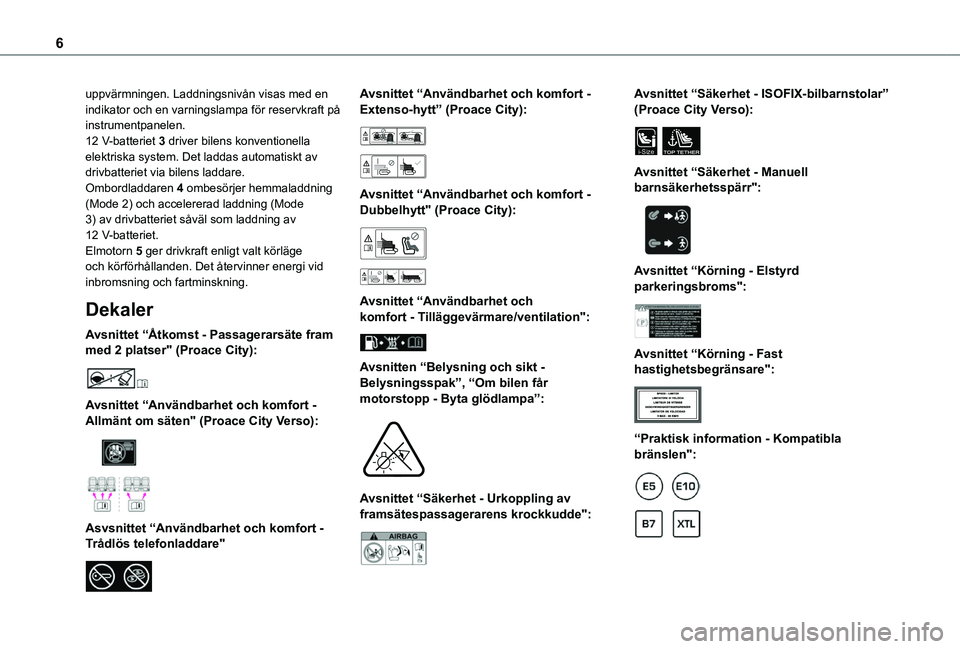

uppvärmningen. Laddningsnivån visas med en indikator och en varningslampa för reservkraft på instrumentpanelen.12 V-batteriet 3 driver bilens konventionella elektriska system. Det laddas automatiskt av drivbatteriet via bilens laddare.Ombordladdaren 4 ombesörjer hemmaladdning (Mode 2) och accelererad laddning (Mode 3) av drivbatteriet såväl som laddning av 12 V-batteriet.Elmotorn 5 ger drivkraft enligt valt körläge och körförhållanden. Det återvinner energi vid inbromsning och fartminskning.
Dekaler
Avsnittet “Åtkomst - Passagerarsäte fram med 2 platser" (Proace City):

Avsnittet “Användbarhet och komfort - Allmänt om säten" (Proace City Verso):


Asvsnittet “Användbarhet och komfort - Trådlös telefonladdare"

Avsnittet “Användbarhet och komfort - Extenso-hytt” (Proace City):


Avsnittet “Användbarhet och komfort - Dubbelhytt" (Proace City):


Avsnittet “Användbarhet och komfort - Tilläggevärmare/ventilation":

Avsnitten “Belysning och sikt - Belysningsspak”, “Om bilen får motorstopp - Byta glödlampa”:

Avsnittet “Säkerhet - Urkoppling av framsätespassagerarens krockkudde":

Avsnittet “Säkerhet - ISOFIX-bilbarnstolar” (Proace City Verso):
i-SizeTOP TETHER
Avsnittet “Säkerhet - Manuell barnsäkerhetsspärr":

Avsnittet “Körning - Elstyrd parkeringsbroms":

Avsnittet “Körning - Fast hastighetsbegränsare":

“Praktisk information - Kompatibla
bränslen":

7
Översikt

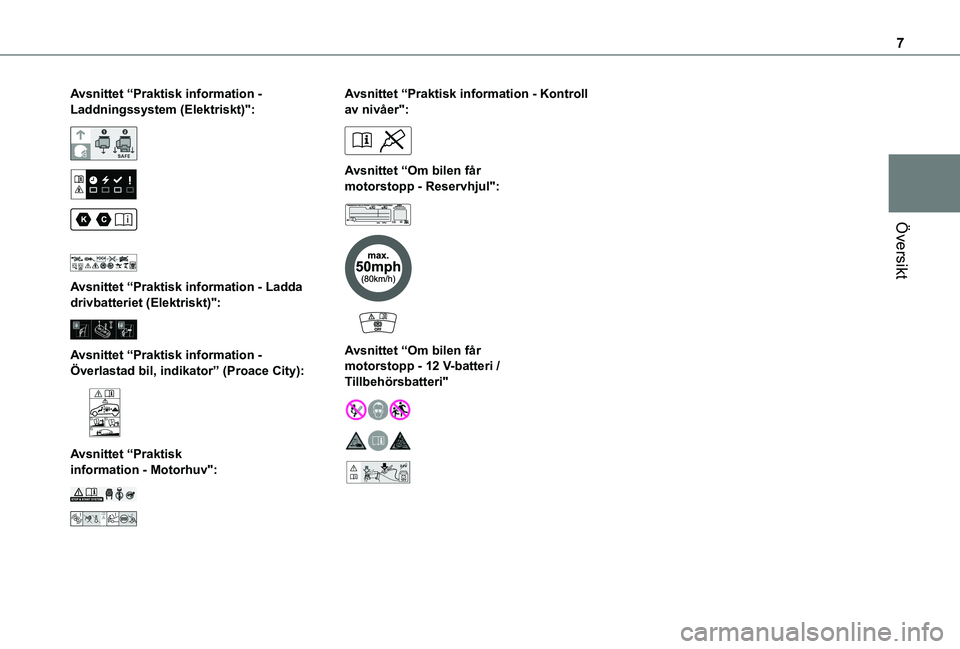

Avsnittet “Praktisk information - Laddningssystem (Elektriskt)":




Avsnittet “Praktisk information - Ladda drivbatteriet (Elektriskt)":

Avsnittet “Praktisk information - Överlastad bil, indikator” (Proace City):

Avsnittet “Praktisk information - Motorhuv":

Avsnittet “Praktisk information - Kontroll av nivåer":

Avsnittet “Om bilen får motorstopp - Reservhjul":



Avsnittet “Om bilen får motorstopp - 12 V-batteri /Tillbehörsbatteri"

24V12V

8

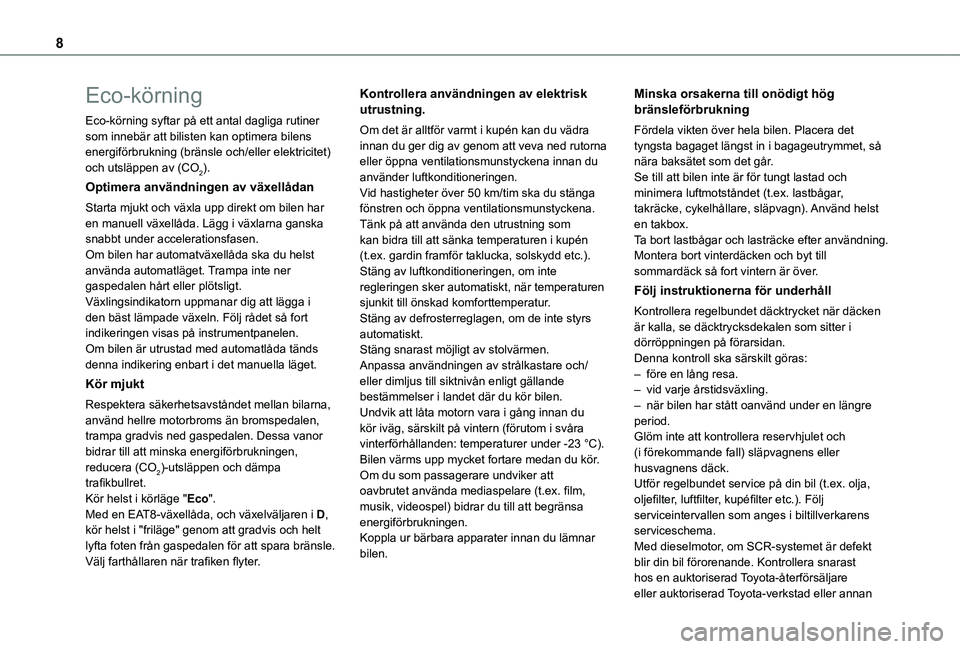

Eco-körning
Eco-körning syftar på ett antal dagliga rutiner som innebär att bilisten kan optimera bilens energiförbrukning (bränsle och/eller elektricitet) och utsläppen av (CO2).
Optimera användningen av växellådan
Starta mjukt och växla upp direkt om bilen har en manuell växellåda. Lägg i växlarna ganska snabbt under accelerationsfasen.Om bilen har automatväxellåda ska du helst använda automatläget. Trampa inte ner gaspedalen hårt eller plötsligt.Växlingsindikatorn uppmanar dig att lägga i den bäst lämpade växeln. Följ rådet så fort indikeringen visas på instrumentpanelen.Om bilen är utrustad med automatlåda tänds denna indikering enbart i det manuella läget.
Kör mjukt
Respektera säkerhetsavståndet mellan bilarna, använd hellre motorbroms än bromspedalen, trampa gradvis ned gaspedalen. Dessa vanor
bidrar till att minska energiförbrukningen, reducera (CO2)-utsläppen och dämpa trafikbullret.Kör helst i körläge "Eco".Med en EAT8-växellåda, och växelväljaren i D, kör helst i "friläge" genom att gradvis och helt lyfta foten från gaspedalen för att spara bränsle.Välj farthållaren när trafiken flyter.
Kontrollera användningen av elektrisk utrustning.
Om det är alltför varmt i kupén kan du vädra innan du ger dig av genom att veva ned rutorna eller öppna ventilationsmunstyckena innan du använder luftkonditioneringen.Vid hastigheter över 50 km/tim ska du stänga fönstren och öppna ventilationsmunstyckena.Tänk på att använda den utrustning som kan bidra till att sänka temperaturen i kupén (t.ex. gardin framför taklucka, solskydd etc.).Stäng av luftkonditioneringen, om inte regleringen sker automatiskt, när temperaturen sjunkit till önskad komforttemperatur.Stäng av defrosterreglagen, om de inte styrs automatiskt.Stäng snarast möjligt av stolvärmen.Anpassa användningen av strålkastare och/eller dimljus till siktnivån enligt gällande bestämmelser i landet där du kör bilen.Undvik att låta motorn vara i gång innan du kör iväg, särskilt på vintern (förutom i svåra vinterförhållanden: temperaturer under -23 °C).
Bilen värms upp mycket fortare medan du kör.Om du som passagerare undviker att oavbrutet använda mediaspelare (t.ex. film, musik, videospel) bidrar du till att begränsa energiförbrukningen.Koppla ur bärbara apparater innan du lämnar bilen.
Minska orsakerna till onödigt hög bränsleförbrukning
Fördela vikten över hela bilen. Placera det tyngsta bagaget längst in i bagageutrymmet, så nära baksätet som det går.Se till att bilen inte är för tungt lastad och minimera luftmotståndet (t.ex. lastbågar, takräcke, cykelhållare, släpvagn). Använd helst en takbox.Ta bort lastbågar och lasträcke efter användning.Montera bort vinterdäcken och byt till sommardäck så fort vintern är över.
Följ instruktionerna för underhåll
Kontrollera regelbundet däcktrycket när däcken är kalla, se däcktrycksdekalen som sitter i dörröppningen på förarsidan.Denna kontroll ska särskilt göras:– före en lång resa.– vid varje årstidsväxling.– när bilen har stått oanvänd under en längre period.Glöm inte att kontrollera reservhjulet och
(i förekommande fall) släpvagnens eller husvagnens däck.Utför regelbundet service på din bil (t.ex. olja, oljefilter, luftfilter, kupéfilter etc.). Följ serviceintervallen som anges i biltillverkarens serviceschema.Med dieselmotor, om SCR-systemet är defekt blir din bil förorenande. Kontrollera snarast hos en auktoriserad Toyota-återförsäljare eller auktoriserad Toyota-verkstad eller annan

9
Eco-körning

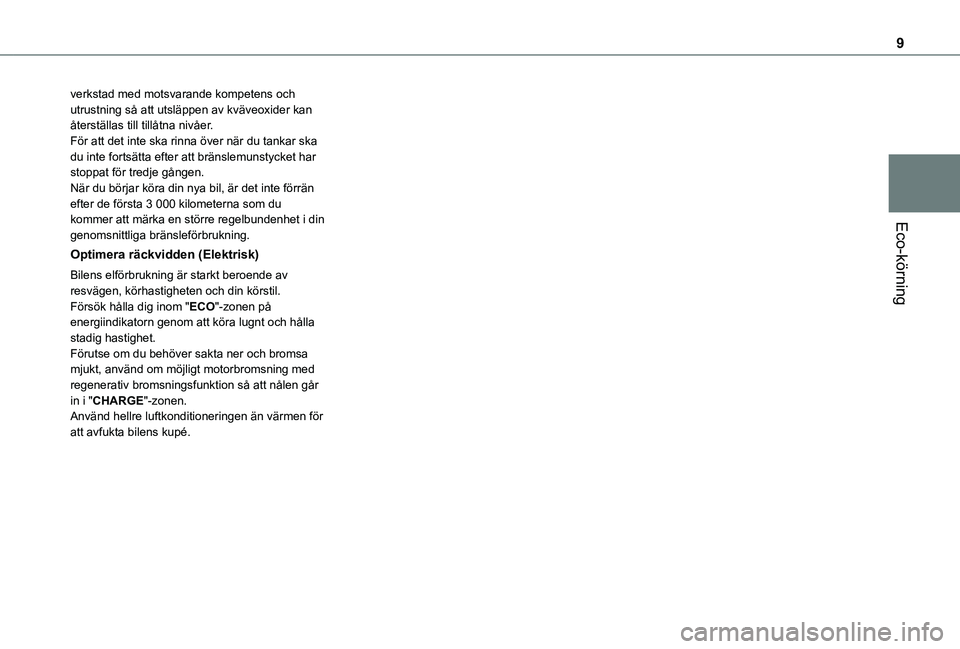

verkstad med motsvarande kompetens och utrustning så att utsläppen av kväveoxider kan återställas till tillåtna nivåer.För att det inte ska rinna över när du tankar ska du inte fortsätta efter att bränslemunstycket har stoppat för tredje gången.När du börjar köra din nya bil, är det inte förrän efter de första 3 000 kilometerna som du kommer att märka en större regelbundenhet i din genomsnittliga bränsleförbrukning.
Optimera räckvidden (Elektrisk)
Bilens elförbrukning är starkt beroende av resvägen, körhastigheten och din körstil.Försök hålla dig inom "ECO"-zonen på energiindikatorn genom att köra lugnt och hålla stadig hastighet.Förutse om du behöver sakta ner och bromsa mjukt, använd om möjligt motorbromsning med regenerativ bromsningsfunktion så att nålen går in i "CHARGE"-zonen.Använd hellre luftkonditioneringen än värmen för att avfukta bilens kupé.

10

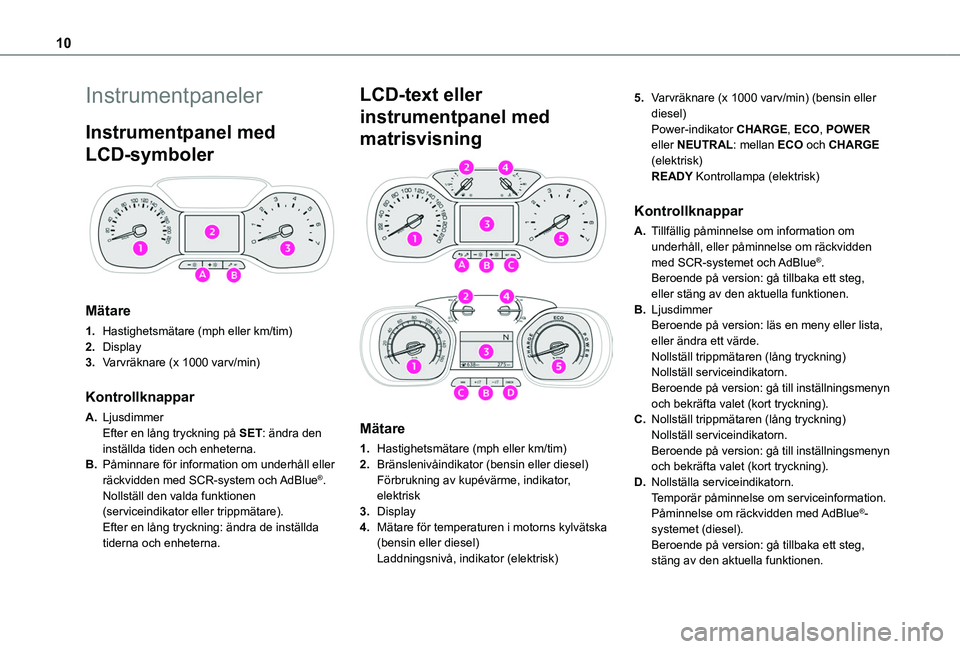

Instrumentpaneler
Instrumentpanel med
LCD-symboler

Mätare
1.Hastighetsmätare (mph eller km/tim)
2.Display
3.Varvräknare (x 1000 varv/min)
Kontrollknappar
A.LjusdimmerEfter en lång tryckning på SET: ändra den inställda tiden och enheterna.
B.Påminnare för information om underhåll eller räckvidden med SCR-system och AdBlue®.Nollställ den valda funktionen (serviceindikator eller trippmätare).Efter en lång tryckning: ändra de inställda tiderna och enheterna.
LCD-text eller
instrumentpanel med
matrisvisning


Mätare
1.Hastighetsmätare (mph eller km/tim)
2.Bränslenivåindikator (bensin eller diesel)Förbrukning av kupévärme, indikator, elektrisk
3.Display
4.Mätare för temperaturen i motorns kylvätska (bensin eller diesel)
Laddningsnivå, indikator (elektrisk)
5.Varvräknare (x 1000 varv/min) (bensin eller diesel)Power-indikator CHARGE, ECO, POWER eller NEUTRAL: mellan ECO och CHARGE (elektrisk)READY Kontrollampa (elektrisk)
Kontrollknappar
A.Tillfällig påminnelse om information om
underhåll, eller påminnelse om räckvidden med SCR-systemet och AdBlue®.Beroende på version: gå tillbaka ett steg, eller stäng av den aktuella funktionen.
B.LjusdimmerBeroende på version: läs en meny eller lista, eller ändra ett värde.Nollställ trippmätaren (lång tryckning)Nollställ serviceindikatorn.Beroende på version: gå till inställningsmenyn och bekräfta valet (kort tryckning).
C.Nollställ trippmätaren (lång tryckning)Nollställ serviceindikatorn.Beroende på version: gå till inställningsmenyn och bekräfta valet (kort tryckning).
D.Nollställa serviceindikatorn.Temporär påminnelse om serviceinformation.Påminnelse om räckvidden med AdBlue®-systemet (diesel).Beroende på version: gå tillbaka ett steg, stäng av den aktuella funktionen.
