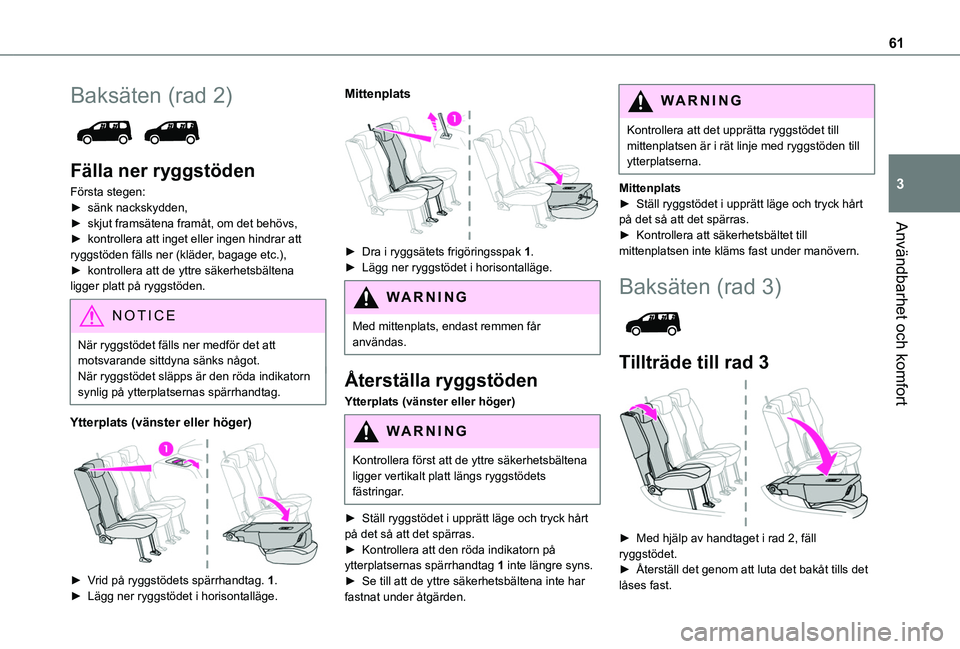

61
Användbarhet och komfort
3
Baksäten (rad 2)

Fälla ner ryggstöden
Första stegen:► sänk nackskydden,► skjut framsätena framåt, om det behövs,► kontrollera att inget eller ingen hindrar att ryggstöden fälls ner (kläder, bagage etc.),► kontrollera att de yttre säkerhetsbältena ligger platt på ryggstöden.
NOTIC E
När ryggstödet fälls ner medför det att motsvarande sittdyna sänks något.När ryggstödet släpps är den röda indikatorn synlig på ytterplatsernas spärrhandtag.
Ytterplats (vänster eller höger)

► Vrid på ryggstödets spärrhandtag. 1.► Lägg ner ryggstödet i horisontalläge.
Mittenplats

► Dra i ryggsätets frigöringsspak 1.► Lägg ner ryggstödet i horisontalläge.
WARNI NG
Med mittenplats, endast remmen får användas.
Återställa ryggstöden
Ytterplats (vänster eller höger)
WARNI NG
Kontrollera först att de yttre säkerhetsbältena ligger vertikalt platt längs ryggstödets fästringar.
► Ställ ryggstödet i upprätt läge och tryck hårt på det så att det spärras.► Kontrollera att den röda indikatorn på ytterplatsernas spärrhandtag 1 inte längre syns.► Se till att de yttre säkerhetsbältena inte har
fastnat under åtgärden.
WARNI NG
Kontrollera att det upprätta ryggstödet till mittenplatsen är i rät linje med ryggstöden till ytterplatserna.
Mittenplats► Ställ ryggstödet i upprätt läge och tryck hårt på det så att det spärras.► Kontrollera att säkerhetsbältet till mittenplatsen inte kläms fast under manövern.
Baksäten (rad 3)

Tillträde till rad 3

► Med hjälp av handtaget i rad 2, fäll
ryggstödet.► Återställ det genom att luta det bakåt tills det låses fast.

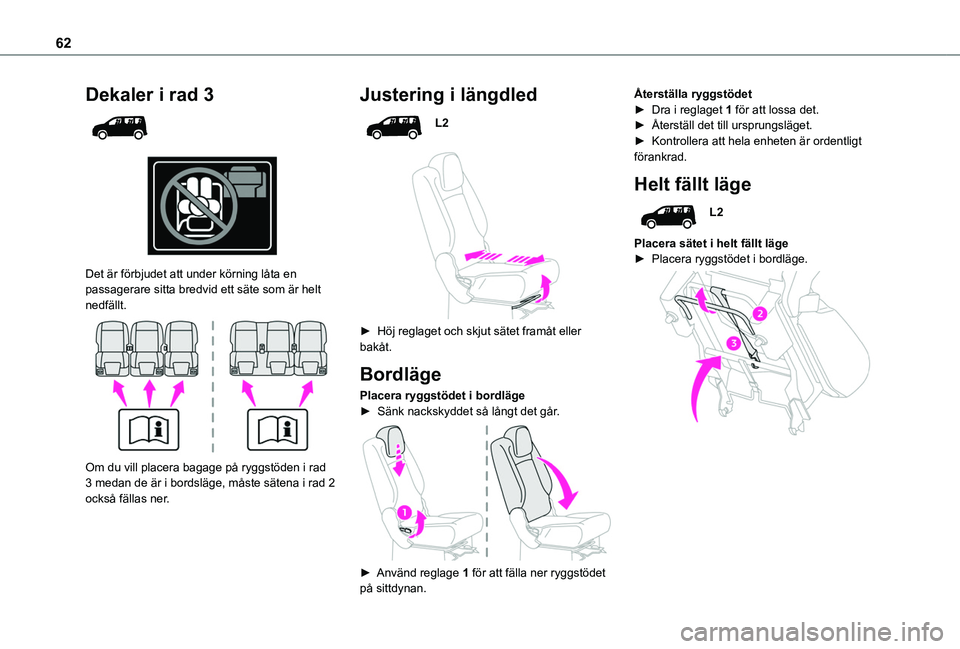

62
Dekaler i rad 3


Det är förbjudet att under körning låta en passagerare sitta bredvid ett säte som är helt nedfällt.

Om du vill placera bagage på ryggstöden i rad 3 medan de är i bordsläge, måste sätena i rad 2 också fällas ner.
Justering i längdled
L2


► Höj reglaget och skjut sätet framåt eller bakåt.
Bordläge
Placera ryggstödet i bordläge► Sänk nackskyddet så långt det går.

► Använd reglage 1 för att fälla ner ryggstödet på sittdynan.
Återställa ryggstödet► Dra i reglaget 1 för att lossa det.► Återställ det till ursprungsläget.► Kontrollera att hela enheten är ordentligt förankrad.
Helt fällt läge
L2
Placera sätet i helt fällt läge► Placera ryggstödet i bordläge.

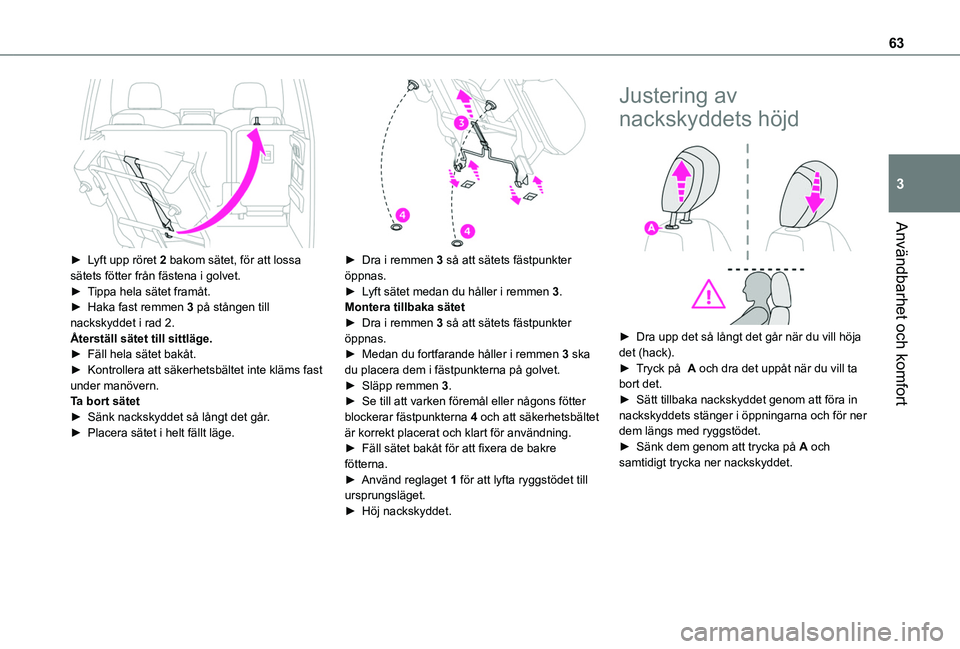

63
Användbarhet och komfort
3

► Lyft upp röret 2 bakom sätet, för att lossa sätets fötter från fästena i golvet.► Tippa hela sätet framåt.► Haka fast remmen 3 på stången till nackskyddet i rad 2.Återställ sätet till sittläge.► Fäll hela sätet bakåt.► Kontrollera att säkerhetsbältet inte kläms fast under manövern.Ta bort sätet► Sänk nackskyddet så långt det går.► Placera sätet i helt fällt läge.

► Dra i remmen 3 så att sätets fästpunkter öppnas.► Lyft sätet medan du håller i remmen 3.Montera tillbaka sätet► Dra i remmen 3 så att sätets fästpunkter öppnas.► Medan du fortfarande håller i remmen 3 ska du placera dem i fästpunkterna på golvet.► Släpp remmen 3.► Se till att varken föremål eller någons fötter blockerar fästpunkterna 4 och att säkerhetsbältet är korrekt placerat och klart för användning.► Fäll sätet bakåt för att fixera de bakre fötterna.► Använd reglaget 1 för att lyfta ryggstödet till ursprungsläget.► Höj nackskyddet.
Justering av
nackskyddets höjd

► Dra upp det så långt det går när du vill höja det (hack).► Tryck på A och dra det uppåt när du vill ta bort det.► Sätt tillbaka nackskyddet genom att föra in nackskyddets stänger i öppningarna och för ner dem längs med ryggstödet. ► Sänk dem genom att trycka på A och samtidigt trycka ner nackskyddet.

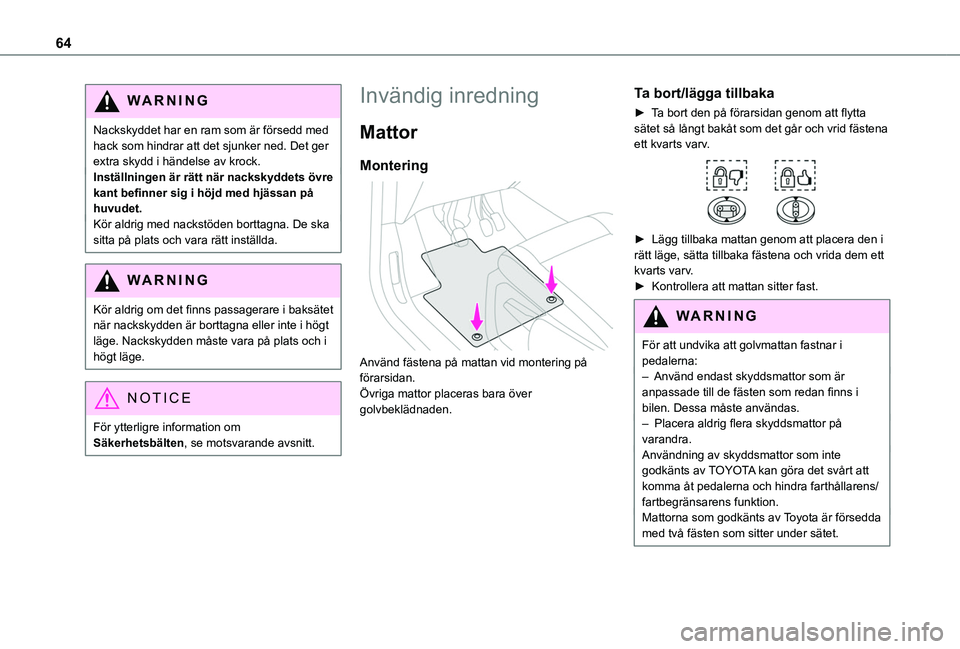

64
WARNI NG
Nackskyddet har en ram som är försedd med hack som hindrar att det sjunker ned. Det ger extra skydd i händelse av krock.Inställningen är rätt när nackskyddets övre kant befinner sig i höjd med hjässan på huvudet.Kör aldrig med nackstöden borttagna. De ska sitta på plats och vara rätt inställda.
WARNI NG
Kör aldrig om det finns passagerare i baksätet när nackskydden är borttagna eller inte i högt läge. Nackskydden måste vara på plats och i högt läge.
NOTIC E
För ytterligre information om Säkerhetsbälten, se motsvarande avsnitt.
Invändig inredning
Mattor
Montering

Använd fästena på mattan vid montering på förarsidan.Övriga mattor placeras bara över golvbeklädnaden.
Ta bort/lägga tillbaka
► Ta bort den på förarsidan genom att flytta sätet så långt bakåt som det går och vrid fästena ett kvarts varv.

► Lägg tillbaka mattan genom att placera den i rätt läge, sätta tillbaka fästena och vrida dem ett kvarts varv.► Kontrollera att mattan sitter fast.
WARNI NG
För att undvika att golvmattan fastnar i pedalerna:– Använd endast skyddsmattor som är anpassade till de fästen som redan finns i bilen. Dessa måste användas.– Placera aldrig flera skyddsmattor på varandra.Användning av skyddsmattor som inte godkänts av TOYOTA kan göra det svårt att komma åt pedalerna och hindra farthållarens/fartbegränsarens funktion.Mattorna som godkänts av Toyota är försedda med två fästen som sitter under sätet.

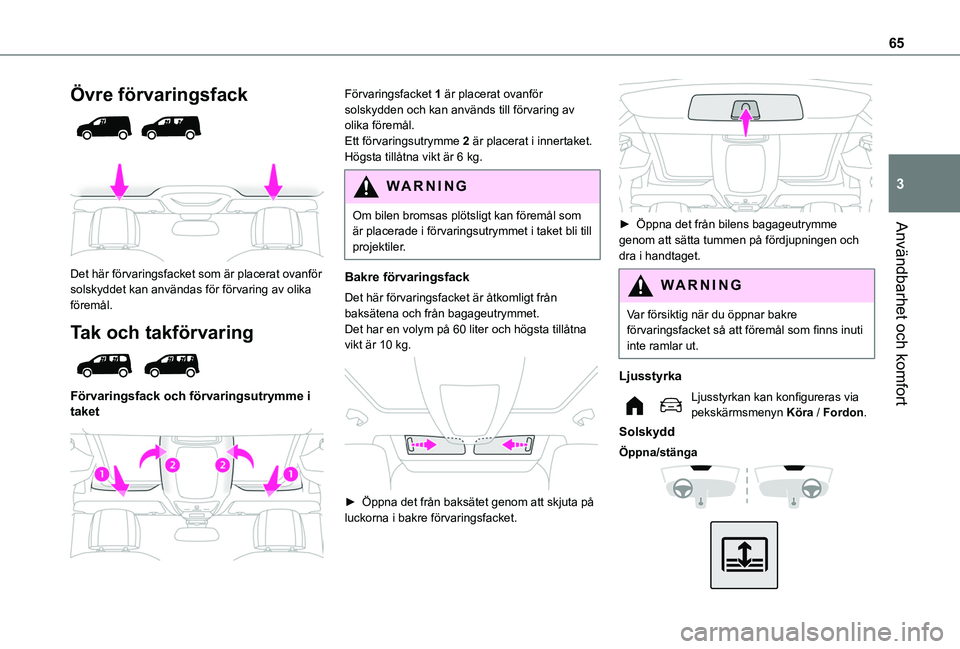

65
Användbarhet och komfort
3
Övre förvaringsfack


Det här förvaringsfacket som är placerat ovanför solskyddet kan användas för förvaring av olika föremål.
Tak och takförvaring

Förvaringsfack och förvaringsutrymme i taket

Förvaringsfacket 1 är placerat ovanför solskydden och kan används till förvaring av olika föremål.Ett förvaringsutrymme 2 är placerat i innertaket.Högsta tillåtna vikt är 6 kg.
WARNI NG
Om bilen bromsas plötsligt kan föremål som är placerade i förvaringsutrymmet i taket bli till
projektiler.
Bakre förvaringsfack
Det här förvaringsfacket är åtkomligt från baksätena och från bagageutrymmet.Det har en volym på 60 liter och högsta tillåtna vikt är 10 kg.

► Öppna det från baksätet genom att skjuta på luckorna i bakre förvaringsfacket.

► Öppna det från bilens bagageutrymme genom att sätta tummen på fördjupningen och dra i handtaget.
WARNI NG
Var försiktig när du öppnar bakre förvaringsfacket så att föremål som finns inuti inte ramlar ut.
Ljusstyrka
Ljusstyrkan kan konfigureras via pekskärmsmenyn Köra / Fordon.
Solskydd
Öppna/stänga

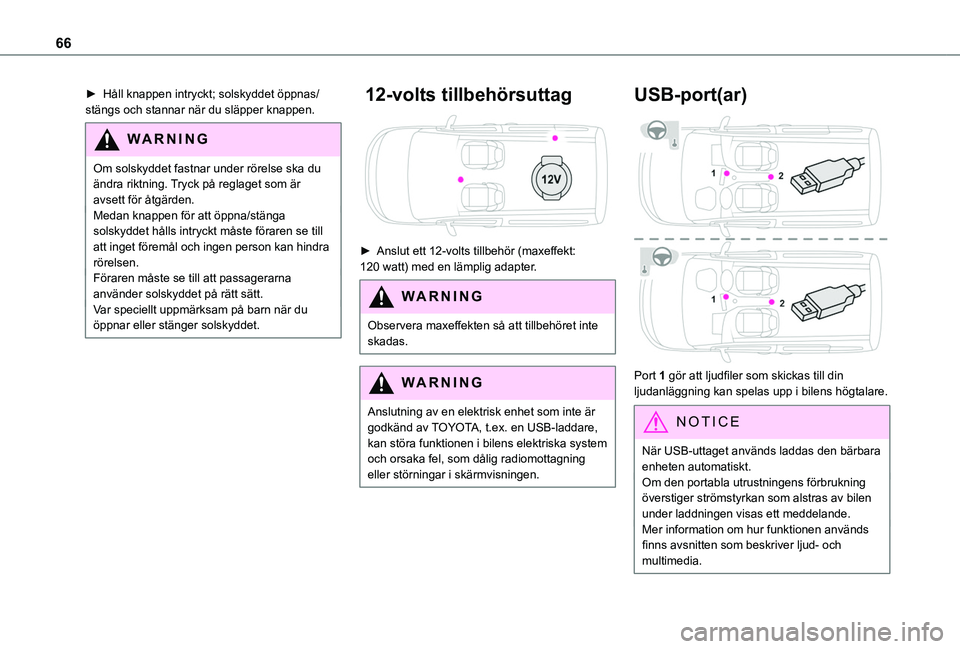

66
► Håll knappen intryckt; solskyddet öppnas/stängs och stannar när du släpper knappen.
WARNI NG
Om solskyddet fastnar under rörelse ska du ändra riktning. Tryck på reglaget som är avsett för åtgärden.Medan knappen för att öppna/stänga solskyddet hålls intryckt måste föraren se till
att inget föremål och ingen person kan hindra rörelsen.Föraren måste se till att passagerarna använder solskyddet på rätt sätt.Var speciellt uppmärksam på barn när du öppnar eller stänger solskyddet.
12-volts tillbehörsuttag

► Anslut ett 12-volts tillbehör (maxeffekt: 120 watt) med en lämplig adapter.
WARNI NG
Observera maxeffekten så att tillbehöret inte skadas.
WARNI NG
Anslutning av en elektrisk enhet som inte är godkänd av TOYOTA, t.ex. en USB-laddare, kan störa funktionen i bilens elektriska system och orsaka fel, som dålig radiomottagning eller störningar i skärmvisningen.
USB-port(ar)

Port 1 gör att ljudfiler som skickas till din ljudanläggning kan spelas upp i bilens högtalare.
NOTIC E
När USB-uttaget används laddas den bärbara enheten automatiskt.Om den portabla utrustningens förbrukning överstiger strömstyrkan som alstras av bilen under laddningen visas ett meddelande.Mer information om hur funktionen används
finns avsnitten som beskriver ljud- och multimedia.

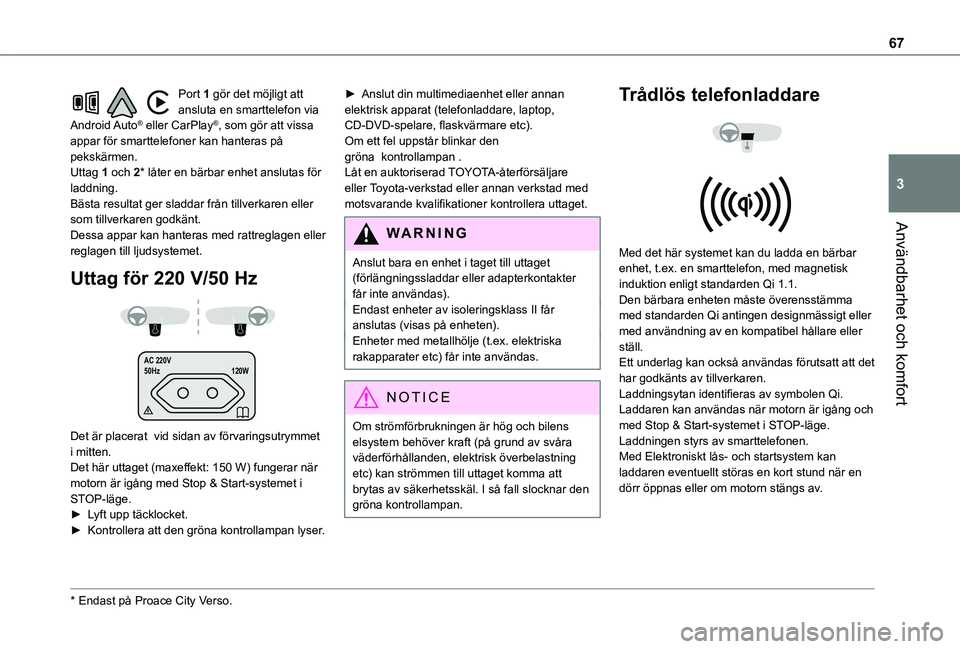

67
Användbarhet och komfort
3
Port 1 gör det möjligt att ansluta en smarttelefon via Android Auto® eller CarPlay®, som gör att vissa appar för smarttelefoner kan hanteras på pekskärmen.Uttag 1 och 2* låter en bärbar enhet anslutas för laddning.Bästa resultat ger sladdar från tillverkaren eller som tillverkaren godkänt.Dessa appar kan hanteras med rattreglagen eller reglagen till ljudsystemet.
Uttag för 220 V/50 Hz
AC 220V
50Hz 120W

Det är placerat vid sidan av förvaringsutrymmet i mitten.Det här uttaget (maxeffekt: 150 W) fungerar när motorn är igång med Stop & Start-systemet i STOP-läge.► Lyft upp täcklocket.► Kontrollera att den gröna kontrollampan lyser.
* Endast på Proace City Verso.
► Anslut din multimediaenhet eller annan elektrisk apparat (telefonladdare, laptop, CD-DVD-spelare, flaskvärmare etc).Om ett fel uppstår blinkar den gröna kontrollampan .Låt en auktoriserad TOYOTA-återförsäljare eller Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer kontrollera uttaget.
WARNI NG
Anslut bara en enhet i taget till uttaget (förlängningssladdar eller adapterkontakter får inte användas).Endast enheter av isoleringsklass II får anslutas (visas på enheten).Enheter med metallhölje (t.ex. elektriska rakapparater etc) får inte användas.
NOTIC E
Om strömförbrukningen är hög och bilens elsystem behöver kraft (på grund av svåra väderförhållanden, elektrisk överbelastning etc) kan strömmen till uttaget komma att brytas av säkerhetsskäl. I så fall slocknar den gröna kontrollampan.
Trådlös telefonladdare


Med det här systemet kan du ladda en bärbar enhet, t.ex. en smarttelefon, med magnetisk induktion enligt standarden Qi 1.1.Den bärbara enheten måste överensstämma med standarden Qi antingen designmässigt eller med användning av en kompatibel hållare eller ställ.Ett underlag kan också användas förutsatt att det har godkänts av tillverkaren.Laddningsytan identifieras av symbolen Qi.Laddaren kan användas när motorn är igång och med Stop & Start-systemet i STOP-läge.Laddningen styrs av smarttelefonen.Med Elektroniskt lås- och startsystem kan laddaren eventuellt störas en kort stund när en dörr öppnas eller om motorn stängs av.

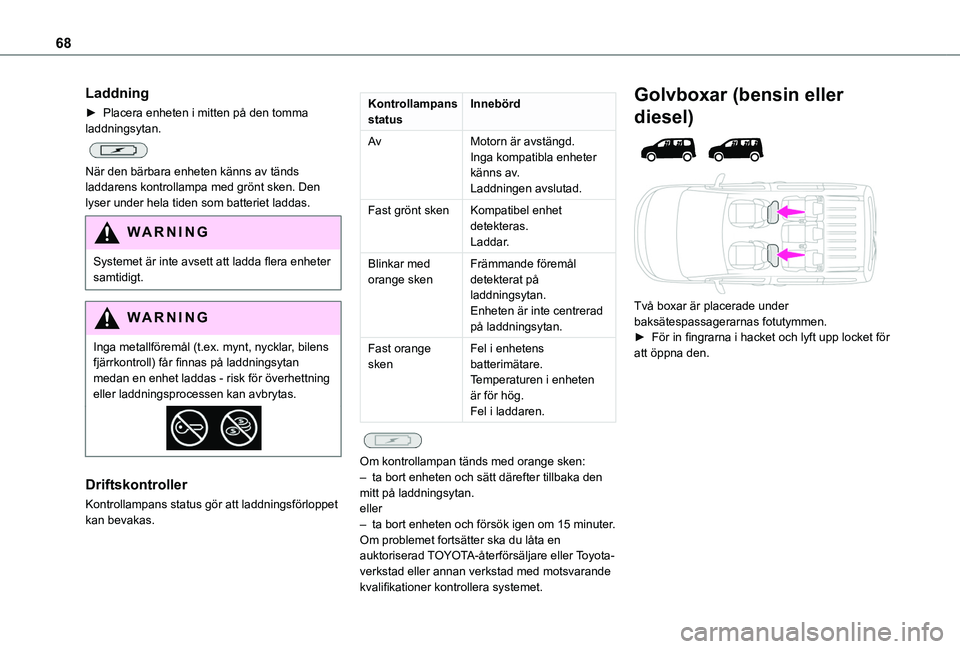

68
Laddning
► Placera enheten i mitten på den tomma laddningsytan.

När den bärbara enheten känns av tänds laddarens kontrollampa med grönt sken. Den lyser under hela tiden som batteriet laddas.
WARNI NG
Systemet är inte avsett att ladda flera enheter samtidigt.
WARNI NG
Inga metallföremål (t.ex. mynt, nycklar, bilens fjärrkontroll) får finnas på laddningsytan medan en enhet laddas - risk för överhettning eller laddningsprocessen kan avbrytas.
Driftskontroller
Kontrollampans status gör att laddningsförloppet kan bevakas.
Kontrollampans statusInnebörd
AvMotorn är avstängd.Inga kompatibla enheter känns av.Laddningen avslutad.
Fast grönt skenKompatibel enhet detekteras.Laddar.
Blinkar med orange skenFrämmande föremål detekterat på laddningsytan.Enheten är inte centrerad på laddningsytan.
Fast orange skenFel i enhetens batterimätare.Temperaturen i enheten är för hög.Fel i laddaren.

Om kontrollampan tänds med orange sken:– ta bort enheten och sätt därefter tillbaka den mitt på laddningsytan.eller– ta bort enheten och försök igen om 15 minuter.Om problemet fortsätter ska du låta en auktoriserad TOYOTA-återförsäljare eller Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer kontrollera systemet.
Golvboxar (bensin eller
diesel)


Två boxar är placerade under baksätespassagerarnas fotutymmen.► För in fingrarna i hacket och lyft upp locket för att öppna den.

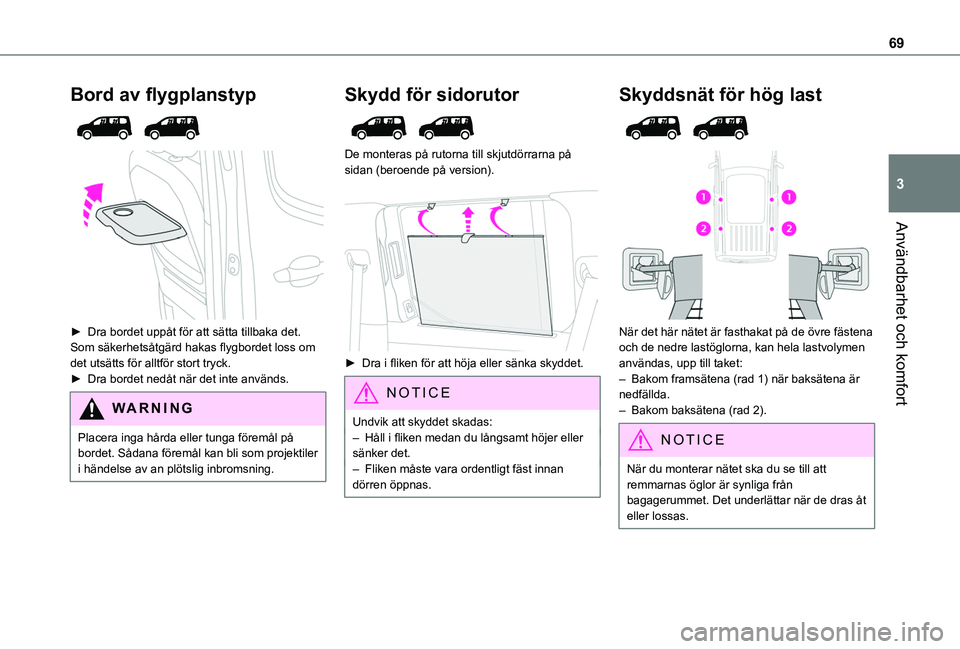

69
Användbarhet och komfort
3
Bord av flygplanstyp


► Dra bordet uppåt för att sätta tillbaka det.Som säkerhetsåtgärd hakas flygbordet loss om det utsätts för alltför stort tryck.► Dra bordet nedåt när det inte används.
WARNI NG
Placera inga hårda eller tunga föremål på
bordet. Sådana föremål kan bli som projektiler i händelse av an plötslig inbromsning.
Skydd för sidorutor

De monteras på rutorna till skjutdörrarna på sidan (beroende på version).

► Dra i fliken för att höja eller sänka skyddet.
NOTIC E
Undvik att skyddet skadas:– Håll i fliken medan du långsamt höjer eller
sänker det.– Fliken måste vara ordentligt fäst innan dörren öppnas.
Skyddsnät för hög last


När det här nätet är fasthakat på de övre fästena och de nedre lastöglorna, kan hela lastvolymen användas, upp till taket:– Bakom framsätena (rad 1) när baksätena är nedfällda.– Bakom baksätena (rad 2).
NOTIC E
När du monterar nätet ska du se till att remmarnas öglor är synliga från bagagerummet. Det underlättar när de dras åt eller lossas.

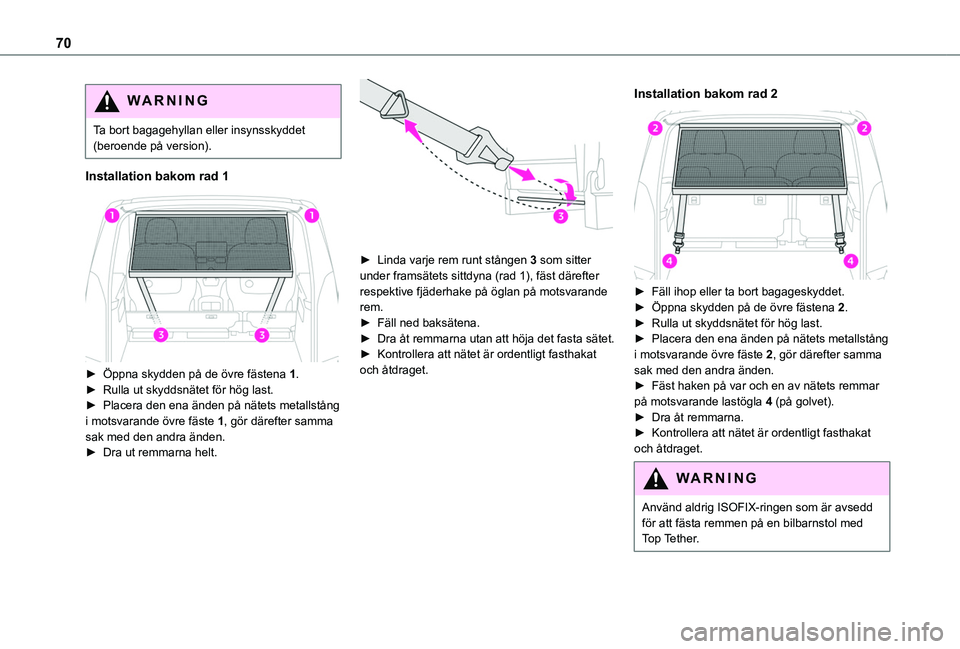

70
WARNI NG
Ta bort bagagehyllan eller insynsskyddet (beroende på version).
Installation bakom rad 1

► Öppna skydden på de övre fästena 1.► Rulla ut skyddsnätet för hög last.► Placera den ena änden på nätets metallstång i motsvarande övre fäste 1, gör därefter samma sak med den andra änden.
â–º Dra ut remmarna helt.

► Linda varje rem runt stången 3 som sitter under framsätets sittdyna (rad 1), fäst därefter respektive fjäderhake på öglan på motsvarande rem.► Fäll ned baksätena.► Dra åt remmarna utan att höja det fasta sätet.► Kontrollera att nätet är ordentligt fasthakat och åtdraget.
Installation bakom rad 2

► Fäll ihop eller ta bort bagageskyddet.► Öppna skydden på de övre fästena 2.► Rulla ut skyddsnätet för hög last.► Placera den ena änden på nätets metallstång i motsvarande övre fäste 2, gör därefter samma sak med den andra änden.► Fäst haken på var och en av nätets remmar på motsvarande lastögla 4 (på golvet).► Dra åt remmarna.► Kontrollera att nätet är ordentligt fasthakat
och åtdraget.
WARNI NG
Använd aldrig ISOFIX-ringen som är avsedd för att fästa remmen på en bilbarnstol med Top Tether.
