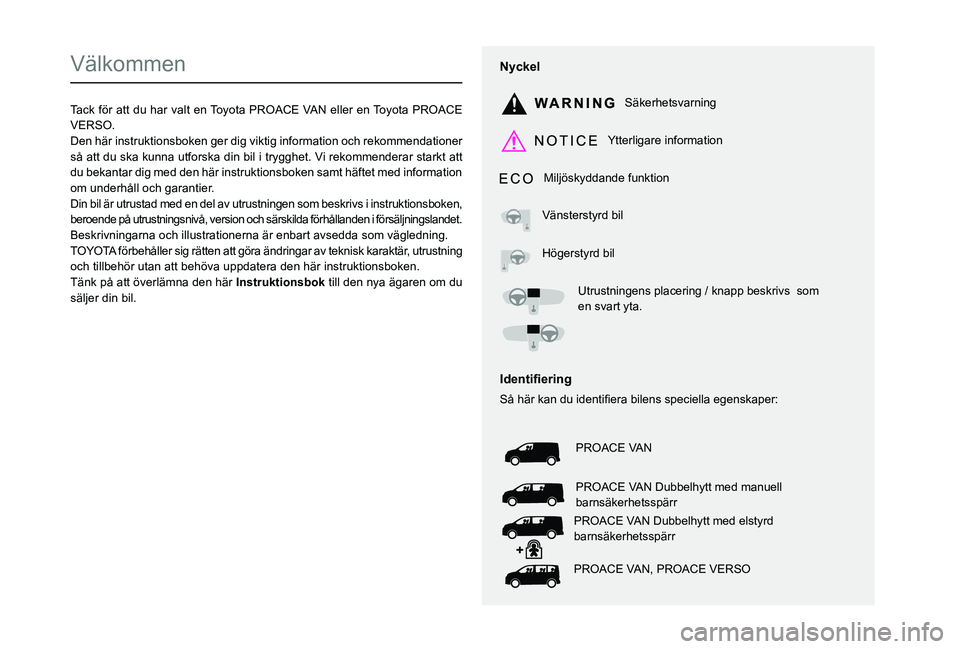

Välkommen
Tack för att du har valt en Toyota PROACE VAN eller en Toyota PROACE VERSO.Den här instruktionsboken ger dig viktig information och rekommendationer så att du ska kunna utforska din bil i trygghet. Vi rekommenderar starkt att du bekantar dig med den här instruktionsboken samt häftet med information om underhåll och garantier.Din bil är utrustad med en del av utrustningen som beskrivs i instruktionsboken, beroende på utrustningsnivå, version och särskilda förhållanden i försäljningslandet.Beskrivningarna och illustrationerna är enbart avsedda som vägledning.
TOYOTA förbehåller sig rätten att göra ändringar av teknisk karaktär, utrustning och tillbehör utan att behöva uppdatera den här instruktionsboken.Tänk på att överlämna den här I till den nya ägaren om du säljer din bil.
Nyckel
Säkerhetsvarning
Ytterligare information
Miljöskyddande funktion
Vänsterstyrd bil
Högerstyrd bil
Utrustningens placering / knapp beskrivs som en svart yta.
002C0047004800510057004C00BF00480055004C0051004A
0036006E0003004B006C00550003004E004400510003004700580003004C0047004800510057004C00BF00480055004400030045004C004F00480051005600030056005300480046004C0048004F004F004400030048004A004800510056004E0044005300480055001D
PROACE VAN
PROACE VAN Dubbelhytt med manuell barnsäkerhetsspärr
PROACE VAN Dubbelhytt med elstyrd barnsäkerhetsspärr
PROACE VAN, PROACE VERSO
Page 2 of 360
2

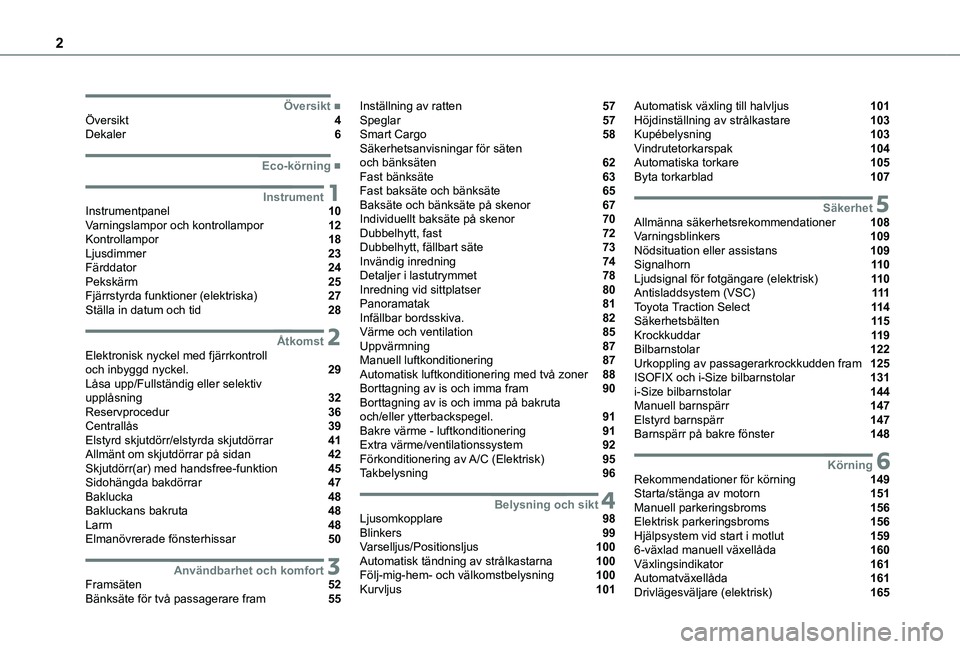

■ÖversiktÖversikt 4Dekaler 6
■Eco-körning
1InstrumentInstrumentpanel 10Varningslampor och kontrollampor 12Kontrollampor 18Ljusdimmer 23Färddator 24Pekskärm 25Fjärrstyrda funktioner (elektriska) 27Ställa in datum och tid 28
2ÅtkomstElektronisk nyckel med fjärrkontroll och inbyggd nyckel. 29Låsa upp/Fullständig eller selektiv upplåsning 32Reservprocedur 36Centrallås 39Elstyrd skjutdörr/elstyrda skjutdörrar 41Allmänt om skjutdörrar på sidan 42Skjutdörr(ar) med handsfree-funktion 45Sidohängda bakdörrar 47Baklucka 48Bakluckans bakruta 48Larm 48Elmanövrerade fönsterhissar 50
3Användbarhet och komfortFramsäten 52Bänksäte för två passagerare fram 55
Inställning av ratten 57Speglar 57Smart Cargo 58Säkerhetsanvisningar för säten och bänksäten 62Fast bänksäte 63Fast baksäte och bänksäte 65Baksäte och bänksäte på skenor 67Individuellt baksäte på skenor 70Dubbelhytt, fast 72Dubbelhytt, fällbart säte 73Invändig inredning 74Detaljer i lastutrymmet 78Inredning vid sittplatser 80Panoramatak 81Infällbar bordsskiva. 82Värme och ventilation 85Uppvärmning 87Manuell luftkonditionering 87Automatisk luftkonditionering med två zoner 88Borttagning av is och imma fram 90Borttagning av is och imma på bakruta och/eller ytterbackspegel. 91Bakre värme - luftkonditionering 91Extra värme/ventilationssystem 92Förkonditionering av A/C (Elektrisk) 95Takbelysning 96
4Belysning och siktLjusomkopplare 98Blinkers 99Varselljus/Positionsljus 100Automatisk tändning av strålkastarna 100Följ-mig-hem- och välkomstbelysning 100Kurvljus 101
Automatisk växling till halvljus 101Höjdinställning av strålkastare 103Kupébelysning 103Vindrutetorkarspak 104Automatiska torkare 105Byta torkarblad 107
5SäkerhetAllmänna säkerhetsrekommendationer 108Varningsblinkers 109Nödsituation eller assistans 109Signalhorn 11 0Ljudsignal för fotgängare (elektrisk) 11 0Antisladdsystem (VSC) 111Toyota Traction Select 11 4Säkerhetsbälten 11 5Krockkuddar 11 9Bilbarnstolar 122Urkoppling av passagerarkrockkudden fram 125ISOFIX och i-Size bilbarnstolar 131i-Size bilbarnstolar 144Manuell barnspärr 147Elstyrd barnspärr 147Barnspärr på bakre fönster 148
6KörningRekommendationer för körning 149Starta/stänga av motorn 151Manuell parkeringsbroms 156Elektrisk parkeringsbroms 156Hjälpsystem vid start i motlut 1596-växlad manuell växellåda 160Växlingsindikator 161Automatväxellåda 161Drivlägesväljare (elektrisk) 165
Page 3 of 360
3
Innehåll

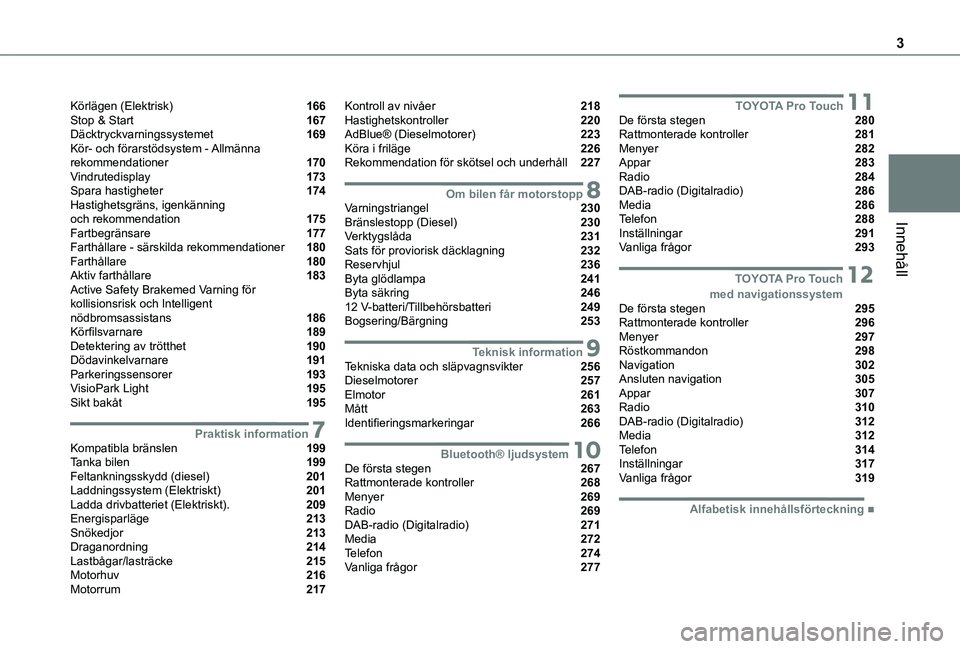

Körlägen (Elektrisk) 166Stop & Start 167Däcktryckvarningssystemet 169Kör- och förarstödsystem - Allmänna rekommendationer 170Vindrutedisplay 173Spara hastigheter 174Hastighetsgräns, igenkänning och rekommendation 175Fartbegränsare 177Farthållare - särskilda rekommendationer 180Farthållare 180Aktiv farthållare 183Active Safety Brakemed Varning för kollisionsrisk och Intelligent nödbromsassistans 186Körfilsvarnare 189Detektering av trötthet 190Dödavinkelvarnare 191Parkeringssensorer 193VisioPark Light 195Sikt bakåt 195
7Praktisk informationKompatibla bränslen 199Tanka bilen 199Feltankningsskydd (diesel) 201Laddningssystem (Elektriskt) 201Ladda drivbatteriet (Elektriskt). 209Energisparläge 213Snökedjor 213Draganordning 214Lastbågar/lasträcke 215Motorhuv 216Motorrum 217
Kontroll av nivåer 218Hastighetskontroller 220AdBlue® (Dieselmotorer) 223Köra i friläge 226Rekommendation för skötsel och underhåll 227
8Om bilen får motorstoppVarningstriangel 230Bränslestopp (Diesel) 230Verktygslåda 231Sats för proviorisk däcklagning 232Reservhjul 236Byta glödlampa 241Byta säkring 24612 V-batteri/Tillbehörsbatteri 249Bogsering/Bärgning 253
9Teknisk informationTekniska data och släpvagnsvikter 256Dieselmotorer 257Elmotor 261Mått 263Identifieringsmarkeringar 266
10Bluetooth® ljudsystemDe första stegen 267Rattmonterade kontroller 268Menyer 269Radio 269DAB-radio (Digitalradio) 271Media 272Telefon 274Vanliga frågor 277
11TOYOTA Pro TouchDe första stegen 280Rattmonterade kontroller 281Menyer 282Appar 283Radio 284DAB-radio (Digitalradio) 286Media 286Telefon 288Inställningar 291Vanliga frågor 293
12TOYOTA Pro Touch med navigationssystemDe första stegen 295Rattmonterade kontroller 296Menyer 297Röstkommandon 298Navigation 302Ansluten navigation 305Appar 307Radio 310DAB-radio (Digitalradio) 312Media 312Telefon 314Inställningar 317Vanliga frågor 319
■Alfabetisk innehållsförteckning
Page 4 of 360
4

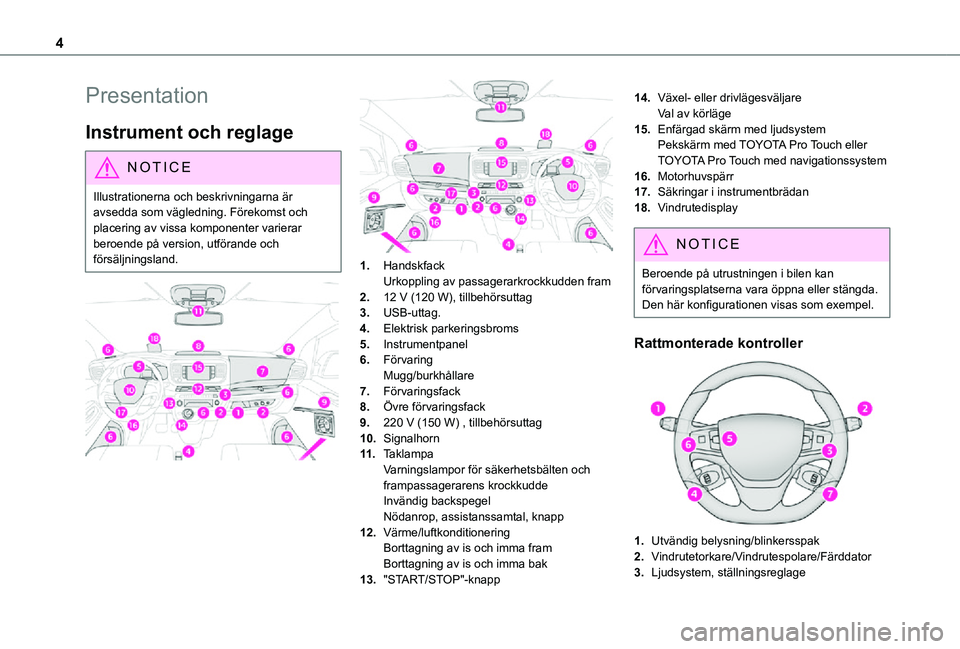

Presentation
Instrument och reglage
NOTIC E
Illustrationerna och beskrivningarna är avsedda som vägledning. Förekomst och placering av vissa komponenter varierar
beroende på version, utförande och försäljningsland.
1.HandskfackUrkoppling av passagerarkrockkudden fram
2.12 V (120 W), tillbehörsuttag
3.USB-uttag.
4.Elektrisk parkeringsbroms
5.Instrumentpanel
6.FörvaringMugg/burkhållare
7.Förvaringsfack
8.Övre förvaringsfack
9.220 V (150 W) , tillbehörsuttag
10.Signalhorn
11 .TaklampaVarningslampor för säkerhetsbälten och frampassagerarens krockkuddeInvändig backspegelNödanrop, assistanssamtal, knapp
12.Värme/luftkonditionering
Borttagning av is och imma framBorttagning av is och imma bak
13."START/STOP"-knapp
14.Växel- eller drivlägesväljareVal av körläge
15.Enfärgad skärm med ljudsystemPekskärm med TOYOTA Pro Touch eller TOYOTA Pro Touch med navigationssystem
16.Motorhuvspärr
17.Säkringar i instrumentbrädan
18.Vindrutedisplay
NOTIC E
Beroende på utrustningen i bilen kan förvaringsplatserna vara öppna eller stängda. Den här konfigurationen visas som exempel.
Rattmonterade kontroller
1.Utvändig belysning/blinkersspak
2.Vindrutetorkare/Vindrutespolare/Färddator
3.Ljudsystem, ställningsreglage
Page 5 of 360
5
Översikt

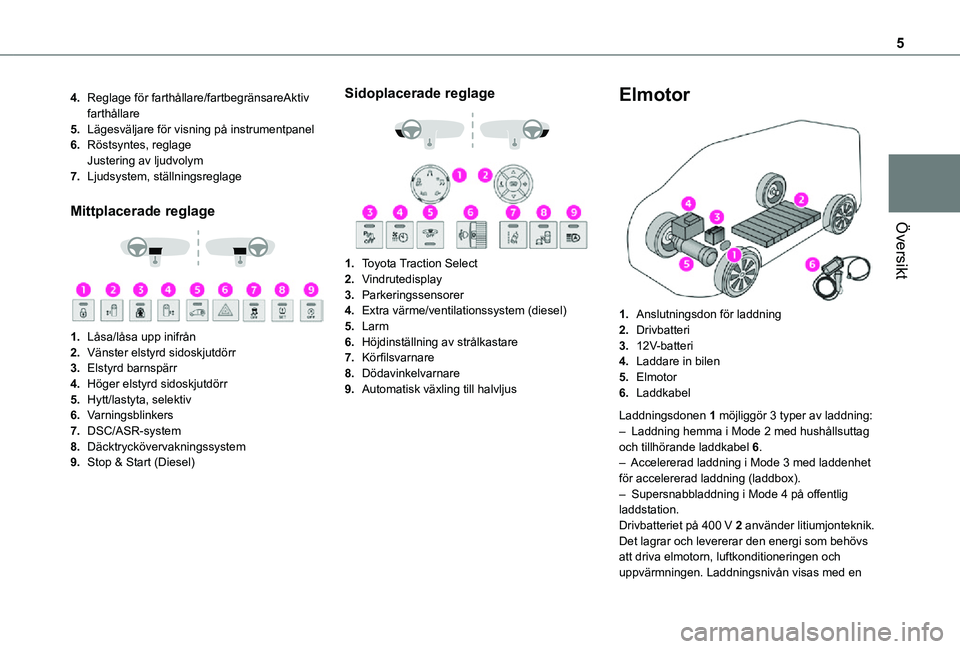

4.Reglage för farthållare/fartbegränsareAktiv farthållare
5.Lägesväljare för visning på instrumentpanel
6.Röstsyntes, reglageJustering av ljudvolym
7.Ljudsystem, ställningsreglage
Mittplacerade reglage
1.Låsa/låsa upp inifrån
2.Vänster elstyrd sidoskjutdörr
3.Elstyrd barnspärr
4.Höger elstyrd sidoskjutdörr
5.Hytt/lastyta, selektiv
6.Varningsblinkers
7.DSC/ASR-system
8.Däcktryckövervakningssystem
9.Stop & Start (Diesel)
Sidoplacerade reglage
1.Toyota Traction Select
2.Vindrutedisplay
3.Parkeringssensorer
4.Extra värme/ventilationssystem (diesel)
5.Larm
6.Höjdinställning av strålkastare
7.Körfilsvarnare
8.Dödavinkelvarnare
9.Automatisk växling till halvljus
Elmotor
1.Anslutningsdon för laddning
2.Drivbatteri
3.12V-batteri
4.Laddare in bilen
5.Elmotor
6.Laddkabel
Laddningsdonen 1 möjliggör 3 typer av laddning:– Laddning hemma i Mode 2 med hushållsuttag och tillhörande laddkabel 6.– Accelererad laddning i Mode 3 med laddenhet för accelererad laddning (laddbox).– Supersnabbladdning i Mode 4 på offentlig laddstation.Drivbatteriet på 400 V 2 använder litiumjonteknik. Det lagrar och levererar den energi som behövs att driva elmotorn, luftkonditioneringen och uppvärmningen. Laddningsnivån visas med en
Page 6 of 360
6
indikator och en varningslampa för reservkraft på instrumentpanelen.12 V-batteriet 3 driver bilens konventionella elektriska system. Det laddas automatiskt av drivbatteriet via bilens laddare.Ombordladdaren 4 ombesörjer hemmaladdning (Mode 2) och accelererad laddning (Mode 3) av drivbatteriet såväl som laddning av 12 V-batteriet.Elmotorn 5 ger drivkraft enligt valt körläge och körförhållanden. Det återvinner energi vid inbromsning och fartminskning.

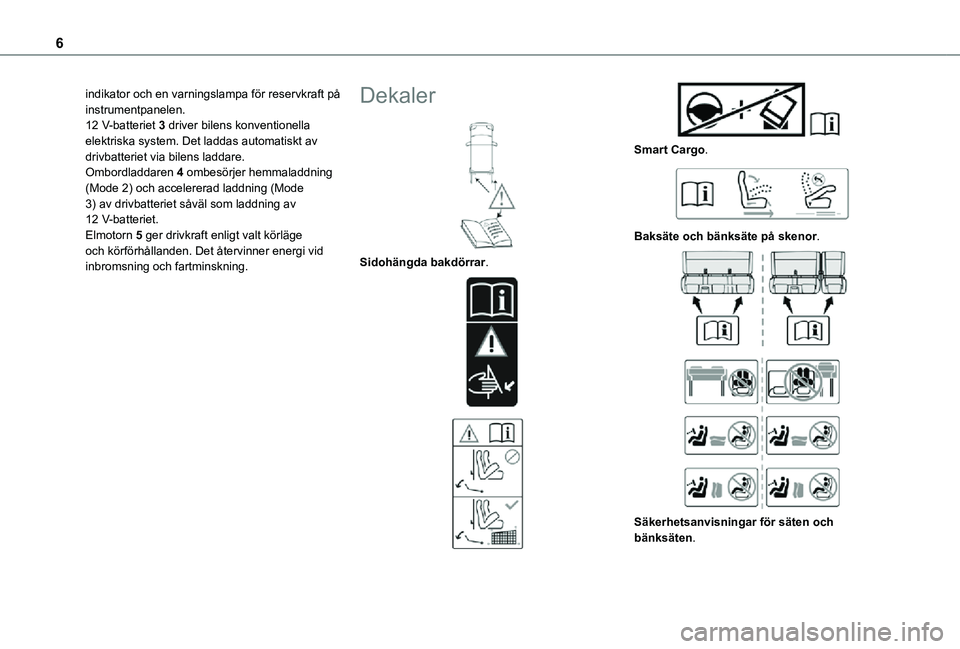

Dekaler
Sidohängda bakdörrar.
Smart Cargo.
Baksäte och bänksäte på skenor.
Säkerhetsanvisningar för säten och bänksäten.

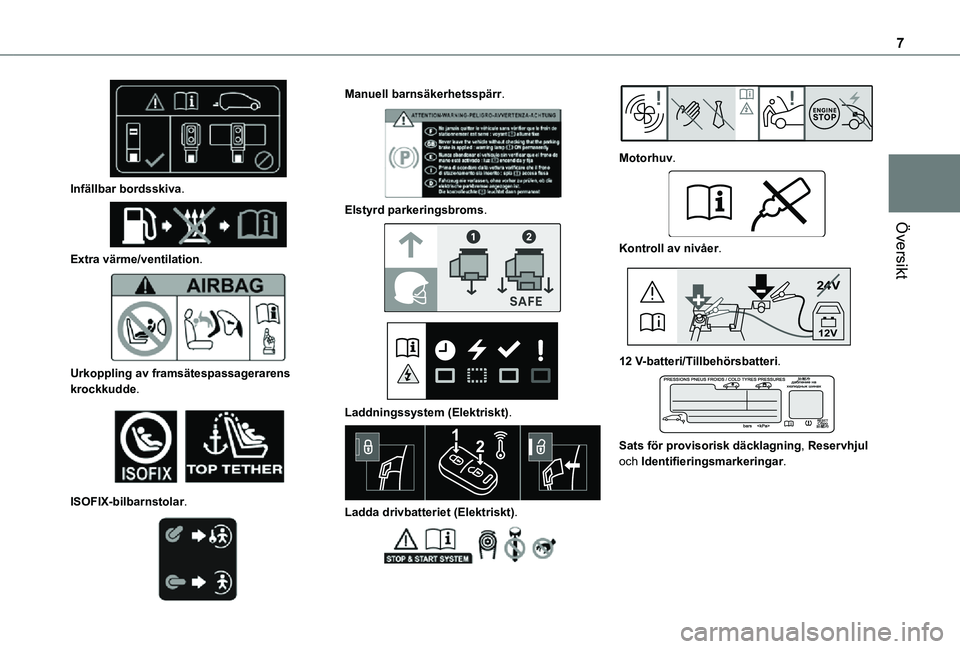

Page 7 of 360
7
Översikt
Infällbar bordsskiva.
Extra värme/ventilation.
Urkoppling av framsätespassagerarens krockkudde.
ISOFIX-bilbarnstolar.
Manuell barnsäkerhetsspärr.
Elstyrd parkeringsbroms.
Laddningssystem (Elektriskt).
Ladda drivbatteriet (Elektriskt).
Motorhuv.
Kontroll av nivåer.
24V
12V
12 V-batteri/Tillbehörsbatteri.
Sats för provisorisk däcklagning, Reservhjul och Identifieringsmarkeringar.
Page 8 of 360
8

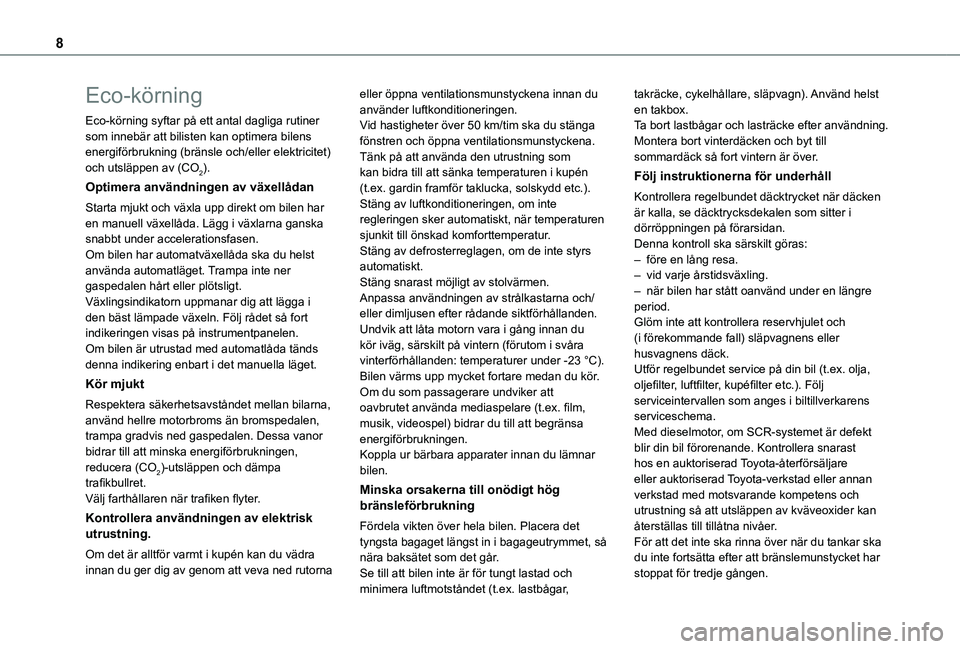

Eco-körning
Eco-körning syftar på ett antal dagliga rutiner som innebär att bilisten kan optimera bilens energiförbrukning (bränsle och/eller elektricitet) och utsläppen av (CO2).
Optimera användningen av växellådan
Starta mjukt och växla upp direkt om bilen har en manuell växellåda. Lägg i växlarna ganska snabbt under accelerationsfasen.Om bilen har automatväxellåda ska du helst använda automatläget. Trampa inte ner gaspedalen hårt eller plötsligt.Växlingsindikatorn uppmanar dig att lägga i den bäst lämpade växeln. Följ rådet så fort indikeringen visas på instrumentpanelen.Om bilen är utrustad med automatlåda tänds denna indikering enbart i det manuella läget.
Kör mjukt
Respektera säkerhetsavståndet mellan bilarna, använd hellre motorbroms än bromspedalen, trampa gradvis ned gaspedalen. Dessa vanor
bidrar till att minska energiförbrukningen, reducera (CO2)-utsläppen och dämpa trafikbullret.Välj farthållaren när trafiken flyter.
Kontrollera användningen av elektrisk utrustning.
Om det är alltför varmt i kupén kan du vädra innan du ger dig av genom att veva ned rutorna
eller öppna ventilationsmunstyckena innan du använder luftkonditioneringen.Vid hastigheter över 50 km/tim ska du stänga fönstren och öppna ventilationsmunstyckena.Tänk på att använda den utrustning som kan bidra till att sänka temperaturen i kupén (t.ex. gardin framför taklucka, solskydd etc.).Stäng av luftkonditioneringen, om inte regleringen sker automatiskt, när temperaturen sjunkit till önskad komforttemperatur.Stäng av defrosterreglagen, om de inte styrs automatiskt.Stäng snarast möjligt av stolvärmen.Anpassa användningen av strålkastarna och/eller dimljusen efter rådande siktförhållanden.Undvik att låta motorn vara i gång innan du kör iväg, särskilt på vintern (förutom i svåra vinterförhållanden: temperaturer under -23 °C). Bilen värms upp mycket fortare medan du kör.Om du som passagerare undviker att oavbrutet använda mediaspelare (t.ex. film, musik, videospel) bidrar du till att begränsa energiförbrukningen.
Koppla ur bärbara apparater innan du lämnar bilen.
Minska orsakerna till onödigt hög bränsleförbrukning
Fördela vikten över hela bilen. Placera det tyngsta bagaget längst in i bagageutrymmet, så nära baksätet som det går.Se till att bilen inte är för tungt lastad och minimera luftmotståndet (t.ex. lastbågar,
takräcke, cykelhållare, släpvagn). Använd helst en takbox.Ta bort lastbågar och lasträcke efter användning.Montera bort vinterdäcken och byt till sommardäck så fort vintern är över.
Följ instruktionerna för underhåll
Kontrollera regelbundet däcktrycket när däcken är kalla, se däcktrycksdekalen som sitter i dörröppningen på förarsidan.Denna kontroll ska särskilt göras:– före en lång resa.– vid varje årstidsväxling.– när bilen har stått oanvänd under en längre period.Glöm inte att kontrollera reservhjulet och (i förekommande fall) släpvagnens eller husvagnens däck.Utför regelbundet service på din bil (t.ex. olja, oljefilter, luftfilter, kupéfilter etc.). Följ serviceintervallen som anges i biltillverkarens serviceschema.Med dieselmotor, om SCR-systemet är defekt
blir din bil förorenande. Kontrollera snarast hos en auktoriserad Toyota-återförsäljare eller auktoriserad Toyota-verkstad eller annan verkstad med motsvarande kompetens och utrustning så att utsläppen av kväveoxider kan återställas till tillåtna nivåer.För att det inte ska rinna över när du tankar ska du inte fortsätta efter att bränslemunstycket har stoppat för tredje gången.
Page 9 of 360
9
Eco-körning

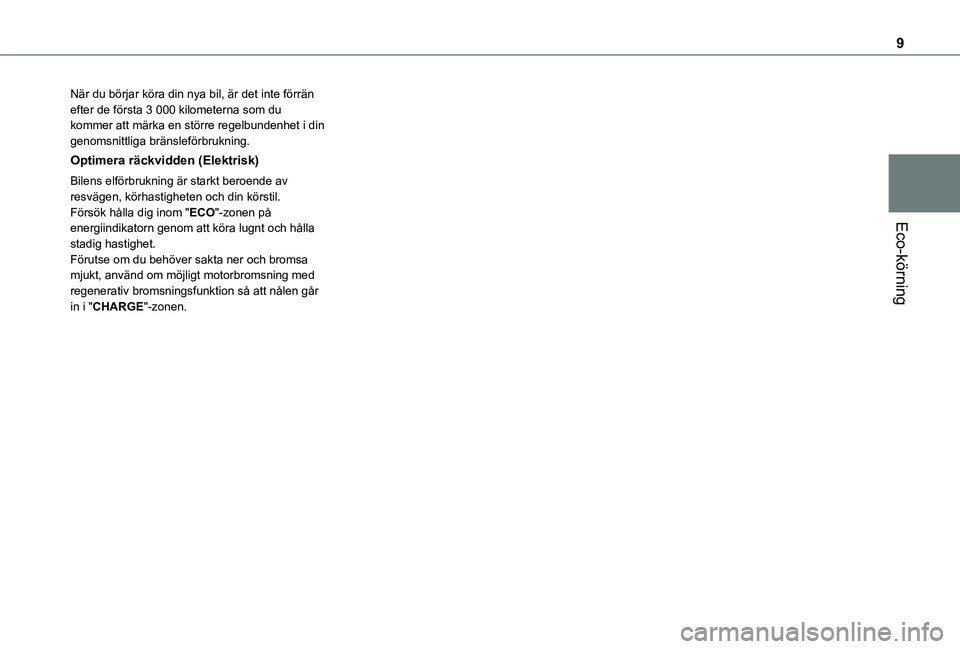

När du börjar köra din nya bil, är det inte förrän efter de första 3 000 kilometerna som du kommer att märka en större regelbundenhet i din genomsnittliga bränsleförbrukning.
Optimera räckvidden (Elektrisk)
Bilens elförbrukning är starkt beroende av resvägen, körhastigheten och din körstil.Försök hålla dig inom "ECO"-zonen på energiindikatorn genom att köra lugnt och hålla stadig hastighet.Förutse om du behöver sakta ner och bromsa mjukt, använd om möjligt motorbromsning med regenerativ bromsningsfunktion så att nålen går in i "CHARGE"-zonen.
Page 10 of 360
10

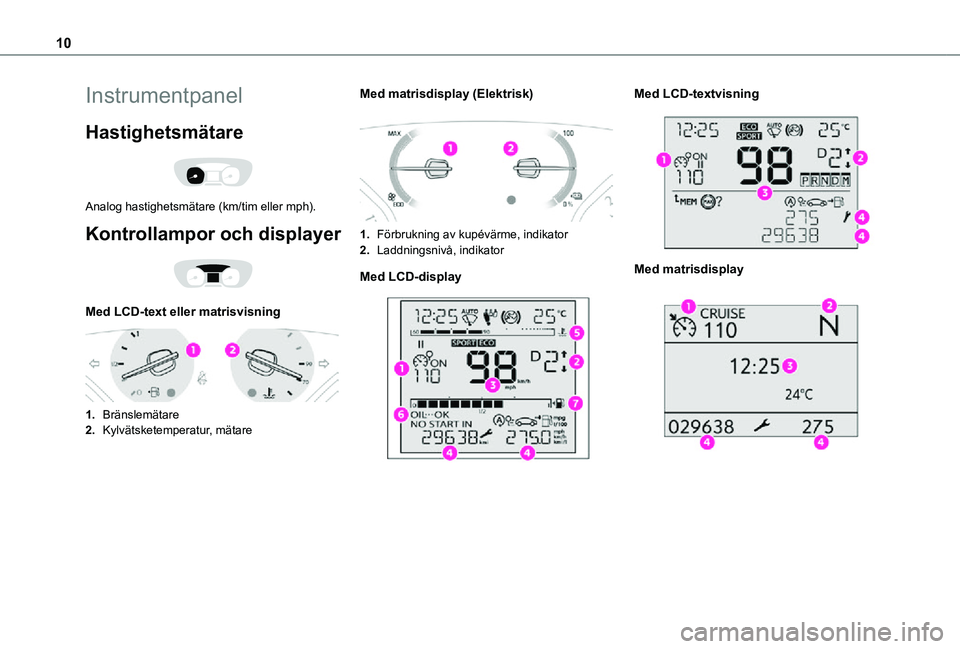

Instrumentpanel
Hastighetsmätare
Analog hastighetsmätare (km/tim eller mph).
Kontrollampor och displayer
Med LCD-text eller matrisvisning
1.Bränslemätare
2.Kylvätsketemperatur, mätare
Med matrisdisplay (Elektrisk)
1.Förbrukning av kupévärme, indikator
2.Laddningsnivå, indikator
Med LCD-display
Med LCD-textvisning
Med matrisdisplay
