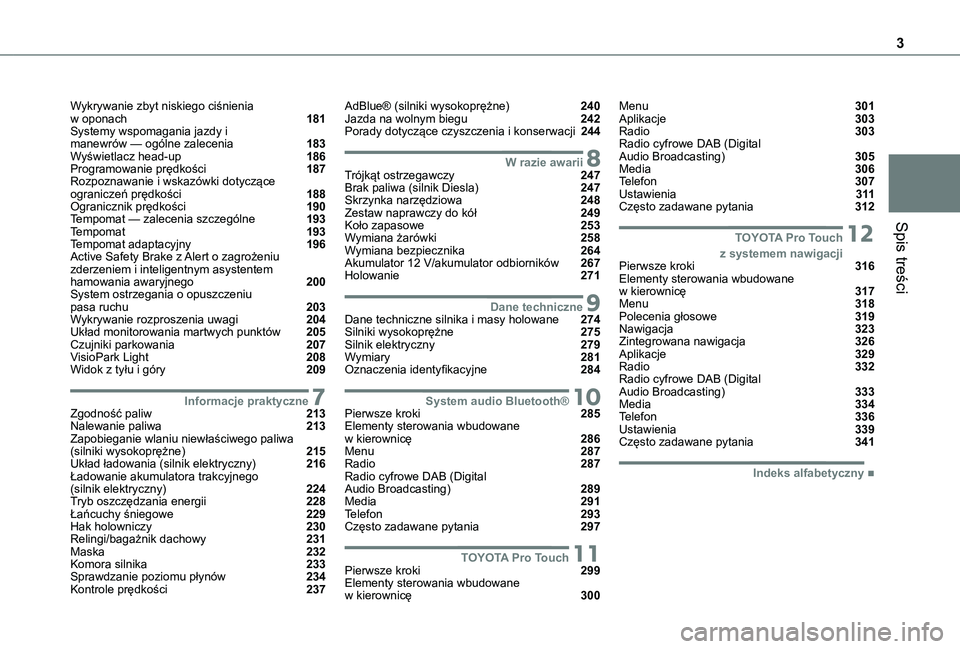

3
Spis treści
Wykrywanie zbyt niskiego ciśnienia w oponach 181Systemy wspomagania jazdy i manewrów — ogólne zalecenia 183Wyświetlacz head-up 186Programowanie prędkości 187Rozpoznawanie i wskazówki dotyczące ograniczeń prędkości 188Ogranicznik prędkości 190Tempomat — zalecenia szczególne 193Tempomat 193Tempomat adaptacyjny 196Active Safety Brake z Alert o zagrożeniu zderzeniem i inteligentnym asystentem hamowania awaryjnego 200System ostrzegania o opuszczeniu pasa ruchu 203Wykrywanie rozproszenia uwagi 204Układ monitorowania martwych punktów 205Czujniki parkowania 207VisioPark Light 208Widok z tyłu i góry 209
7Informacje praktyczneZgodność paliw 213Nalewanie paliwa 213Zapobieganie wlaniu niewłaściwego paliwa (silniki wysokoprężne) 215Układ ładowania (silnik elektryczny) 216Ładowanie akumulatora trakcyjnego (silnik elektryczny) 224Tryb oszczędzania energii 228Łańcuchy śniegowe 229Hak holowniczy 230Relingi/bagażnik dachowy 231Maska 232Komora silnika 233Sprawdzanie poziomu płynów 234Kontrole prędkości 237
AdBlue® (silniki wysokoprężne) 240Jazda na wolnym biegu 242Porady dotyczące czyszczenia i konserwacji 244
8W razie awariiTrójkąt ostrzegawczy 247Brak paliwa (silnik Diesla) 247Skrzynka narzędziowa 248Zestaw naprawczy do kół 249Koło zapasowe 253Wymiana żarówki 258Wymiana bezpiecznika 264Akumulator 12 V/akumulator odbiorników 267Holowanie 271
9Dane techniczneDane techniczne silnika i masy holowane 274Silniki wysokoprężne 275Silnik elektryczny 279Wymiary 281Oznaczenia identyfikacyjne 284
10System audio Bluetooth®Pierwsze kroki 285Elementy sterowania wbudowane w kierownicę 286Menu 287Radio 287Radio cyfrowe DAB (Digital Audio Broadcasting) 289Media 291Telefon 293Często zadawane pytania 297
11TOYOTA Pro TouchPierwsze kroki 299Elementy sterowania wbudowane w kierownicę 300
Menu 301Aplikacje 303Radio 303Radio cyfrowe DAB (Digital Audio Broadcasting) 305Media 306Telefon 307Ustawienia 3 11Często zadawane pytania 312
12 TOYOTA Pro Touch z systemem nawigacjiPierwsze kroki 316Elementy sterowania wbudowane w kierownicę 317Menu 318Polecenia głosowe 319Nawigacja 323Zintegrowana nawigacja 326Aplikacje 329Radio 332Radio cyfrowe DAB (Digital Audio Broadcasting) 333Media 334Telefon 336Ustawienia 339Często zadawane pytania 341
 ■Indeks alfabetyczny

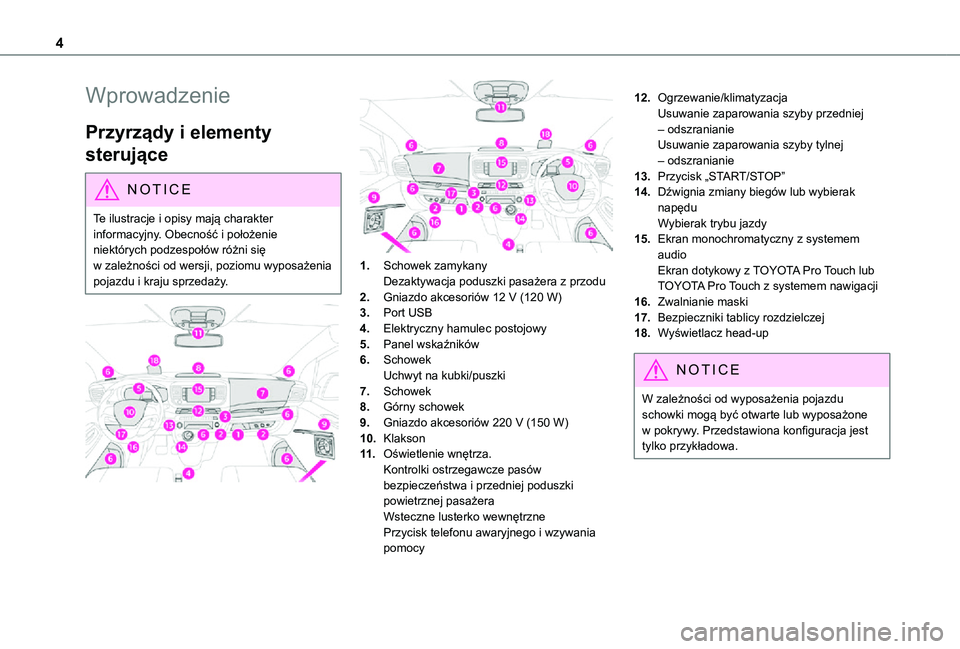

4
Wprowadzenie
Przyrządy i elementy
sterujące
NOTIC E
Te ilustracje i opisy mają charakter informacyjny. Obecność i położenie
niektórych podzespołów różni się w zależności od wersji, poziomu wyposażenia pojazdu i kraju sprzedaży.



1.Schowek zamykanyDezaktywacja poduszki pasażera z przodu
2.Gniazdo akcesoriów 12 V (120 W)
3.Port USB
4.Elektryczny hamulec postojowy
5.Panel wskaźników
6.SchowekUchwyt na kubki/puszki
7.Schowek
8.Górny schowek
9.Gniazdo akcesoriów 220 V (150 W)
10.Klakson
11 .Oświetlenie wnętrza.Kontrolki ostrzegawcze pasów bezpieczeństwa i przedniej poduszki powietrznej pasażeraWsteczne lusterko wewnętrznePrzycisk telefonu awaryjnego i wzywania pomocy
12.Ogrzewanie/klimatyzacjaUsuwanie zaparowania szyby przedniej – odszranianieUsuwanie zaparowania szyby tylnej – odszranianie
13.Przycisk „START/STOP”
14.Dźwignia zmiany biegów lub wybierak napęduWybierak trybu jazdy
15.Ekran monochromatyczny z systemem audioEkran dotykowy z TOYOTA Pro Touch lub TOYOTA Pro Touch z systemem nawigacji
16.Zwalnianie maski
17.Bezpieczniki tablicy rozdzielczej
18.Wyświetlacz head-up
NOTIC E
W zależności od wyposażenia pojazdu schowki mogą być otwarte lub wyposażone w pokrywy. Przedstawiona konfiguracja jest tylko przykładowa.

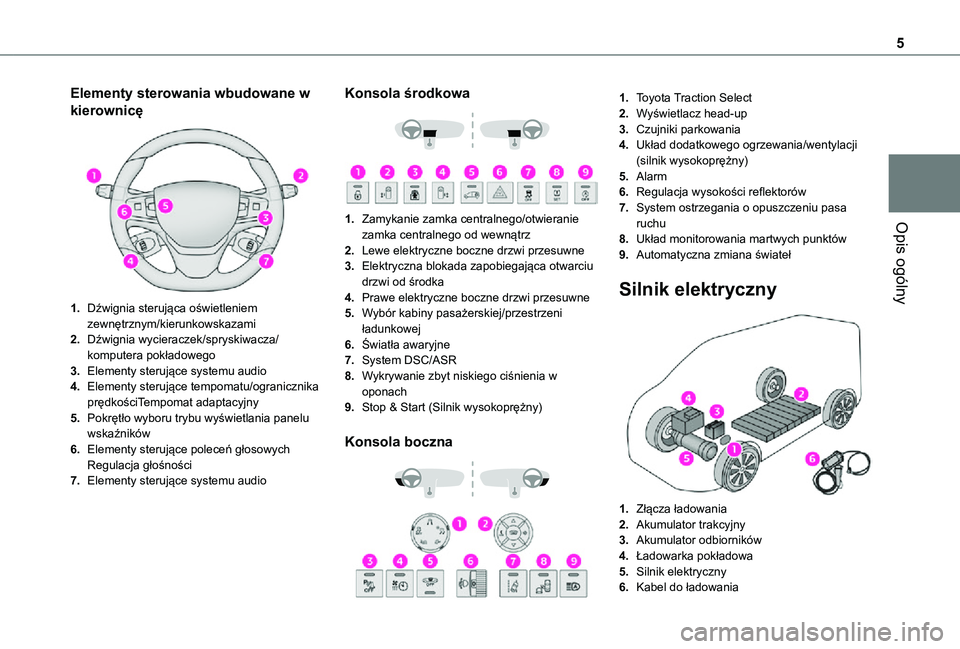

5
Opis ogólny
Elementy sterowania wbudowane w
kierownicę

1.Dźwignia sterująca oświetleniem zewnętrznym/kierunkowskazami
2.Dźwignia wycieraczek/spryskiwacza/komputera pokładowego
3.Elementy sterujące systemu audio
4.Elementy sterujące tempomatu/ogranicznika prędkościTempomat adaptacyjny
5.Pokrętło wyboru trybu wyświetlania panelu wskaźników
6.Elementy sterujące poleceń głosowychRegulacja głośności
7.Elementy sterujące systemu audio
Konsola środkowa


1.Zamykanie zamka centralnego/otwieranie zamka centralnego od wewnątrz
2.Lewe elektryczne boczne drzwi przesuwne
3.Elektryczna blokada zapobiegająca otwarciu drzwi od środka
4.Prawe elektryczne boczne drzwi przesuwne
5.Wybór kabiny pasażerskiej/przestrzeni ładunkowej
6.Światła awaryjne
7.System DSC/ASR
8.Wykrywanie zbyt niskiego ciśnienia w oponach
9.Stop & Start (Silnik wysokoprężny)
Konsola boczna


1.Toyota Traction Select
2.Wyświetlacz head-up
3.Czujniki parkowania
4.Układ dodatkowego ogrzewania/wentylacji (silnik wysokoprężny)
5.Alarm
6.Regulacja wysokości reflektorów
7.System ostrzegania o opuszczeniu pasa ruchu
8.Układ monitorowania martwych punktów
9.Automatyczna zmiana świateł
Silnik elektryczny

1.Złącza ładowania
2.Akumulator trakcyjny
3.Akumulator odbiorników
4.Ładowarka pokładowa
5.Silnik elektryczny
6.Kabel do ładowania

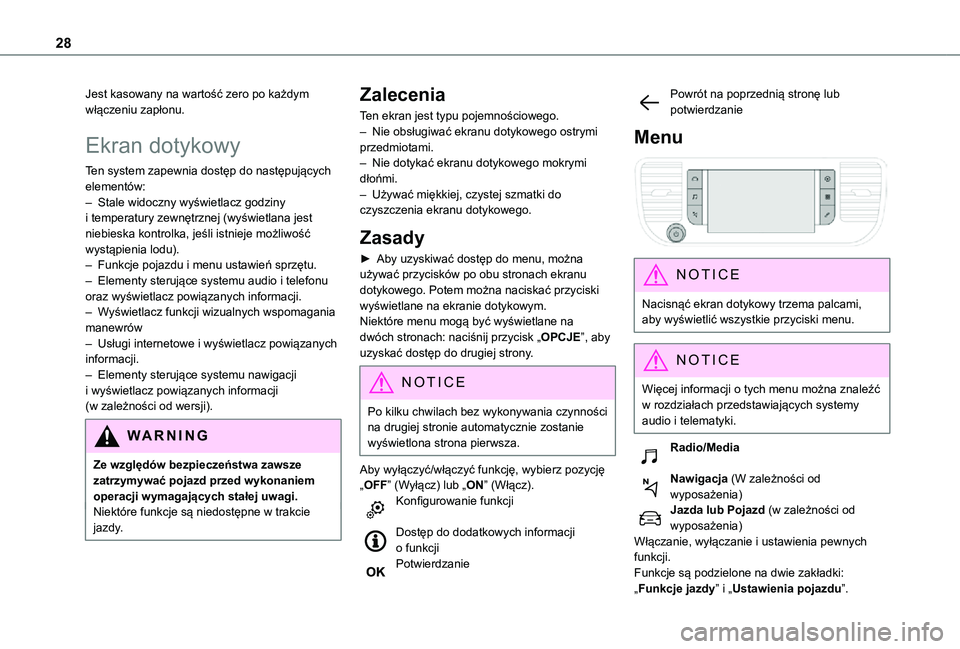

28
Jest kasowany na wartość zero po każdym włączeniu zapłonu.
Ekran dotykowy
Ten system zapewnia dostęp do następujących elementów:– Stale widoczny wyświetlacz godziny i temperatury zewnętrznej (wyświetlana jest niebieska kontrolka, jeśli istnieje możliwość wystąpienia lodu).– Funkcje pojazdu i menu ustawień sprzętu.– Elementy sterujące systemu audio i telefonu oraz wyświetlacz powiązanych informacji.– Wyświetlacz funkcji wizualnych wspomagania manewrów– Usługi internetowe i wyświetlacz powiązanych informacji.– Elementy sterujące systemu nawigacji i wyświetlacz powiązanych informacji (w zależności od wersji).
WARNI NG
Ze względów bezpieczeństwa zawsze zatrzymywać pojazd przed wykonaniem operacji wymagających stałej uwagi.Niektóre funkcje są niedostępne w trakcie jazdy.
Zalecenia
Ten ekran jest typu pojemnościowego.– Nie obsługiwać ekranu dotykowego ostrymi przedmiotami.– Nie dotykać ekranu dotykowego mokrymi dłońmi.– Używać miękkiej, czystej szmatki do czyszczenia ekranu dotykowego.
Zasady
► Aby uzyskiwać dostęp do menu, można używać przycisków po obu stronach ekranu dotykowego. Potem można naciskać przyciski wyświetlane na ekranie dotykowym.Niektóre menu mogą być wyświetlane na dwóch stronach: naciśnij przycisk „OPCJE”, aby uzyskać dostęp do drugiej strony.
NOTIC E
Po kilku chwilach bez wykonywania czynności na drugiej stronie automatycznie zostanie wyświetlona strona pierwsza.
Aby wyłączyć/włączyć funkcję, wybierz pozycję „OFF” (Wyłącz) lub „ON” (Włącz).Konfigurowanie funkcji
Dostęp do dodatkowych informacji o funkcjiPotwierdzanie
Powrót na poprzednią stronę lub potwierdzanie
Menu

NOTIC E
Nacisnąć ekran dotykowy trzema palcami, aby wyświetlić wszystkie przyciski menu.
NOTIC E
Więcej informacji o tych menu można znaleźć w rozdziałach przedstawiających systemy audio i telematyki.
Radio/Media
Nawigacja (W zależności od wyposażenia)Jazda lub Pojazd (w zależności od wyposażenia)Włączanie, wyłączanie i ustawienia pewnych funkcji.Funkcje są podzielone na dwie zakładki: „Funkcje jazdy” i „Ustawienia pojazdu”.

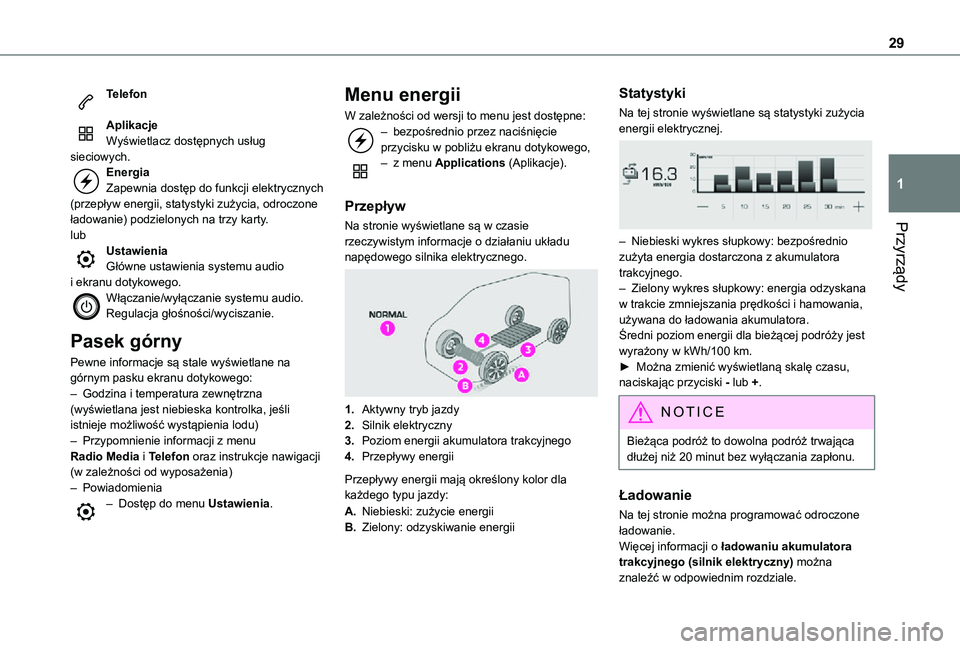

29
Przyrządy
1
Telefon
AplikacjeWyświetlacz dostępnych usług sieciowych.EnergiaZapewnia dostęp do funkcji elektrycznych (przepływ energii, statystyki zużycia, odroczone ładowanie) podzielonych na trzy karty.lubUstawieniaGłówne ustawienia systemu audio i ekranu dotykowego.Włączanie/wyłączanie systemu audio.Regulacja głośności/wyciszanie.
Pasek górny
Pewne informacje są stale wyświetlane na górnym pasku ekranu dotykowego:– Godzina i temperatura zewnętrzna (wyświetlana jest niebieska kontrolka, jeśli istnieje możliwość wystąpienia lodu)– Przypomnienie informacji z menu
Radio Media i Telefon oraz instrukcje nawigacji (w zależności od wyposażenia)– Powiadomienia– Dostęp do menu Ustawienia.
Menu energii
W zależności od wersji to menu jest dostępne:– bezpośrednio przez naciśnięcie przycisku w pobliżu ekranu dotykowego,– z menu Applications (Aplikacje).
Przepływ
Na stronie wyświetlane są w czasie rzeczywistym informacje o działaniu układu napędowego silnika elektrycznego.

1.Aktywny tryb jazdy
2.Silnik elektryczny
3.Poziom energii akumulatora trakcyjnego
4.Przepływy energii
Przepływy energii mają określony kolor dla każdego typu jazdy:
A.Niebieski: zużycie energii
B.Zielony: odzyskiwanie energii
Statystyki
Na tej stronie wyświetlane są statystyki zużycia energii elektrycznej.

– Niebieski wykres słupkowy: bezpośrednio zużyta energia dostarczona z akumulatora trakcyjnego.– Zielony wykres słupkowy: energia odzyskana w trakcie zmniejszania prędkości i hamowania, używana do ładowania akumulatora.Średni poziom energii dla bieżącej podróży jest wyrażony w kWh/100 km.► Można zmienić wyświetlaną skalę czasu, naciskając przyciski - lub +.
NOTIC E
Bieżąca podróż to dowolna podróż trwająca dłużej niż 20 minut bez wyłączania zapłonu.
Ładowanie
Na tej stronie można programować odroczone ładowanie.Więcej informacji o ładowaniu akumulatora trakcyjnego (silnik elektryczny) można znaleźć w odpowiednim rozdziale.

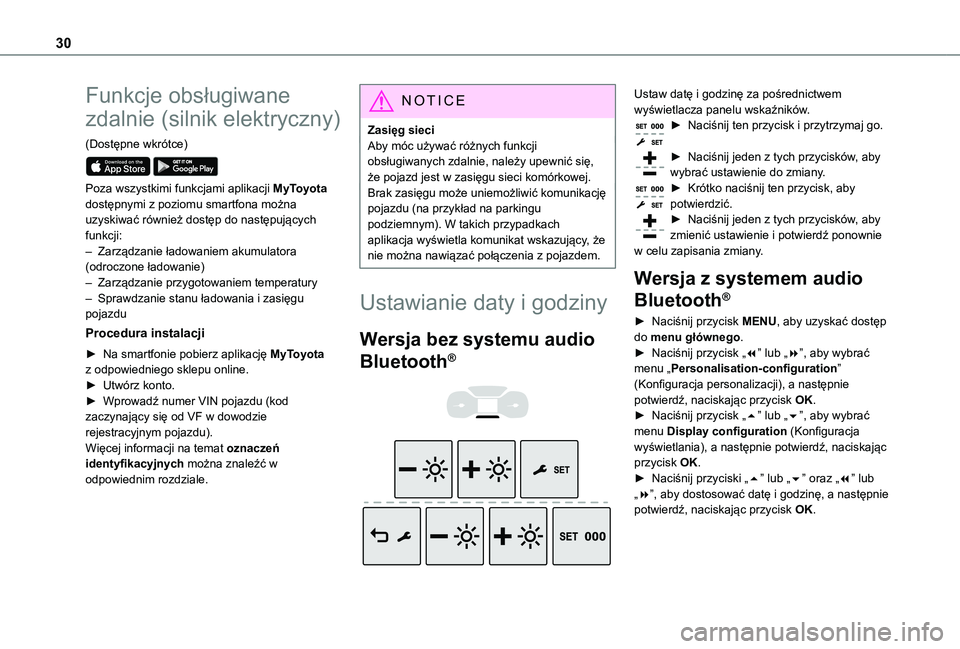

30
Funkcje obsługiwane
zdalnie (silnik elektryczny)
(Dostępne wkrótce)

Poza wszystkimi funkcjami aplikacji MyToyota dostępnymi z poziomu smartfona można uzyskiwać również dostęp do następujących funkcji:– Zarządzanie ładowaniem akumulatora (odroczone ładowanie)
– Zarządzanie przygotowaniem temperatury– Sprawdzanie stanu ładowania i zasięgu pojazdu
Procedura instalacji
► Na smartfonie pobierz aplikację MyToyota z odpowiedniego sklepu online.► Utwórz konto.► Wprowadź numer VIN pojazdu (kod zaczynający się od VF w dowodzie rejestracyjnym pojazdu).Więcej informacji na temat oznaczeń identyfikacyjnych można znaleźć w odpowiednim rozdziale.
NOTIC E
Zasięg sieciAby móc używać różnych funkcji obsługiwanych zdalnie, należy upewnić się, że pojazd jest w zasięgu sieci komórkowej.Brak zasięgu może uniemożliwić komunikację pojazdu (na przykład na parkingu podziemnym). W takich przypadkach aplikacja wyświetla komunikat wskazujący, że nie można nawiązać połączenia z pojazdem.
Ustawianie daty i godziny
Wersja bez systemu audio
Bluetooth®



Ustaw datę i godzinę za pośrednictwem wyświetlacza panelu wskaźników.► Naciśnij ten przycisk i przytrzymaj go.
► Naciśnij jeden z tych przycisków, aby wybrać ustawienie do zmiany.► Krótko naciśnij ten przycisk, aby potwierdzić.► Naciśnij jeden z tych przycisków, aby zmienić ustawienie i potwierdź ponownie w celu zapisania zmiany.
Wersja z systemem audio
Bluetooth®
► Naciśnij przycisk MENU, aby uzyskać dostęp do menu głównego.► Naciśnij przycisk „7” lub „8”, aby wybrać menu „Personalisation-configuration” (Konfiguracja personalizacji), a następnie potwierdź, naciskając przycisk OK.► Naciśnij przycisk „5” lub „6”, aby wybrać menu Display configuration (Konfiguracja
wyświetlania), a następnie potwierdź, naciskając przycisk OK.► Naciśnij przyciski „5” lub „6” oraz „7” lub „8”, aby dostosować datę i godzinę, a następnie potwierdź, naciskając przycisk OK.

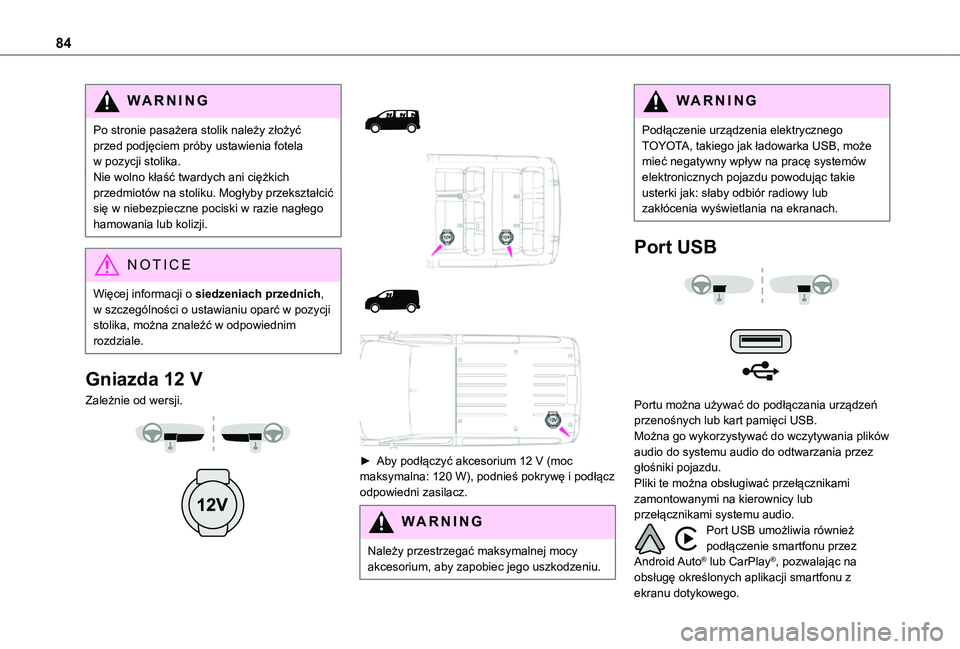

84
WARNI NG
Po stronie pasażera stolik należy złożyć przed podjęciem próby ustawienia fotela w pozycji stolika.Nie wolno kłaść twardych ani ciężkich przedmiotów na stoliku. Mogłyby przekształcić się w niebezpieczne pociski w razie nagłego hamowania lub kolizji.
NOTIC E
Więcej informacji o siedzeniach przednich, w szczególności o ustawianiu oparć w pozycji stolika, można znaleźć w odpowiednim rozdziale.
Gniazda 12 V
Zależnie od wersji.







► Aby podłączyć akcesorium 12 V (moc maksymalna: 120 W), podnieś pokrywę i podłącz odpowiedni zasilacz.
WARNI NG
Należy przestrzegać maksymalnej mocy akcesorium, aby zapobiec jego uszkodzeniu.
WARNI NG
Podłączenie urządzenia elektrycznego TOYOTA, takiego jak ładowarka USB, może mieć negatywny wpływ na pracę systemów elektronicznych pojazdu powodując takie usterki jak: słaby odbiór radiowy lub zakłócenia wyświetlania na ekranach.
Port USB


Portu można używać do podłączania urządzeń przenośnych lub kart pamięci USB.Można go wykorzystywać do wczytywania plików audio do systemu audio do odtwarzania przez głośniki pojazdu.Pliki te można obsługiwać przełącznikami zamontowanymi na kierownicy lub przełącznikami systemu audio.Port USB umożliwia również podłączenie smartfonu przez Android Auto® lub CarPlay®, pozwalając na obsługę określonych aplikacji smartfonu z ekranu dotykowego.

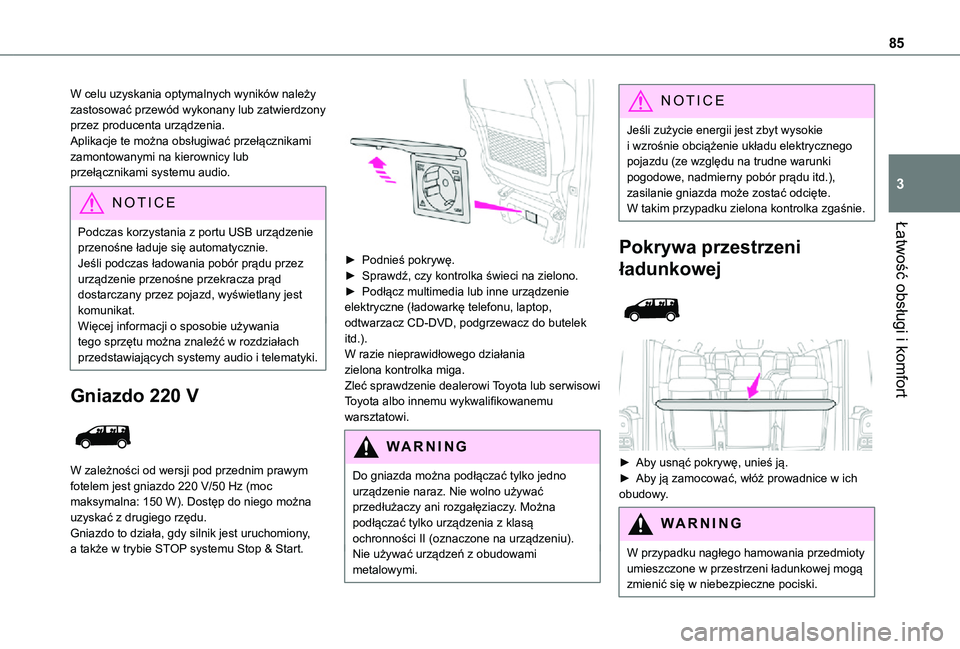

85
Łatwość obsługi i komfort
3
W celu uzyskania optymalnych wyników należy zastosować przewód wykonany lub zatwierdzony przez producenta urządzenia.Aplikacje te można obsługiwać przełącznikami zamontowanymi na kierownicy lub przełącznikami systemu audio.
NOTIC E
Podczas korzystania z portu USB urządzenie przenośne ładuje się automatycznie.Jeśli podczas ładowania pobór prądu przez urządzenie przenośne przekracza prąd dostarczany przez pojazd, wyświetlany jest komunikat.Więcej informacji o sposobie używania tego sprzętu można znaleźć w rozdziałach przedstawiających systemy audio i telematyki.
Gniazdo 220 V

W zależności od wersji pod przednim prawym fotelem jest gniazdo 220 V/50 Hz (moc maksymalna: 150 W). Dostęp do niego można uzyskać z drugiego rzędu.Gniazdo to działa, gdy silnik jest uruchomiony,
a także w trybie STOP systemu Stop & Start.

► Podnieś pokrywę.► Sprawdź, czy kontrolka świeci na zielono.► Podłącz multimedia lub inne urządzenie elektryczne (ładowarkę telefonu, laptop, odtwarzacz CD-DVD, podgrzewacz do butelek itd.).W razie nieprawidłowego działania zielona kontrolka miga.Zleć sprawdzenie dealerowi Toyota lub serwisowi Toyota albo innemu wykwalifikowanemu warsztatowi.
WARNI NG
Do gniazda można podłączać tylko jedno urządzenie naraz. Nie wolno używać przedłużaczy ani rozgałęziaczy. Można podłączać tylko urządzenia z klasą ochronności II (oznaczone na urządzeniu).Nie używać urządzeń z obudowami metalowymi.
NOTIC E
Jeśli zużycie energii jest zbyt wysokie i wzrośnie obciążenie układu elektrycznego pojazdu (ze względu na trudne warunki pogodowe, nadmierny pobór prądu itd.), zasilanie gniazda może zostać odcięte. W takim przypadku zielona kontrolka zgaśnie.
Pokrywa przestrzeni
ładunkowej


► Aby usnąć pokrywę, unieś ją.► Aby ją zamocować, włóż prowadnice w ich obudowy.
WARNI NG
W przypadku nagłego hamowania przedmioty umieszczone w przestrzeni ładunkowej mogą zmienić się w niebezpieczne pociski.

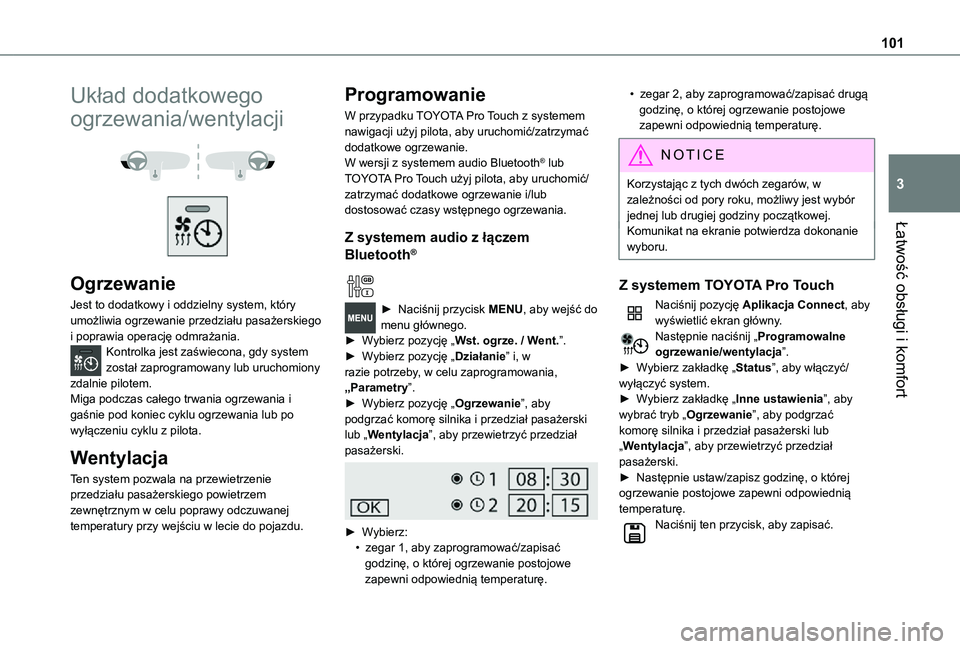

101
Łatwość obsługi i komfort
3
Układ dodatkowego
ogrzewania/wentylacji


Ogrzewanie
Jest to dodatkowy i oddzielny system, który umożliwia ogrzewanie przedziału pasażerskiego i poprawia operację odmrażania.Kontrolka jest zaświecona, gdy system został zaprogramowany lub uruchomiony zdalnie pilotem.Miga podczas całego trwania ogrzewania i gaśnie pod koniec cyklu ogrzewania lub po wyłączeniu cyklu z pilota.
Wentylacja
Ten system pozwala na przewietrzenie przedziału pasażerskiego powietrzem zewnętrznym w celu poprawy odczuwanej temperatury przy wejściu w lecie do pojazdu.
Programowanie
W przypadku TOYOTA Pro Touch z systemem nawigacji użyj pilota, aby uruchomić/zatrzymać dodatkowe ogrzewanie.W wersji z systemem audio Bluetooth® lub TOYOTA Pro Touch użyj pilota, aby uruchomić/zatrzymać dodatkowe ogrzewanie i/lub dostosować czasy wstępnego ogrzewania.
Z systemem audio z łączem
Bluetooth®

► Naciśnij przycisk MENU, aby wejść do menu głównego. ► Wybierz pozycję „Wst. ogrze. / Went.”.► Wybierz pozycję „Działanie” i, w razie potrzeby, w celu zaprogramowania, „Parametry”.► Wybierz pozycję „Ogrzewanie”, aby podgrzać komorę silnika i przedział pasażerski lub „Wentylacja”, aby przewietrzyć przedział
pasażerski.

► Wybierz:• zegar 1, aby zaprogramować/zapisać godzinę, o której ogrzewanie postojowe zapewni odpowiednią temperaturę.
• zegar 2, aby zaprogramować/zapisać drugą godzinę, o której ogrzewanie postojowe zapewni odpowiednią temperaturę.
N OTIC E
Korzystając z tych dwóch zegarów, w zależności od pory roku, możliwy jest wybór jednej lub drugiej godziny początkowej.Komunikat na ekranie potwierdza dokonanie
wyboru.
Z systemem TOYOTA Pro Touch
Naciśnij pozycję Aplikacja Connect, aby wyświetlić ekran główny.Następnie naciśnij „Programowalne ogrzewanie/wentylacja”.► Wybierz zakładkę „Status”, aby włączyć/wyłączyć system.► Wybierz zakładkę „Inne ustawienia”, aby wybrać tryb „Ogrzewanie”, aby podgrzać komorę silnika i przedział pasażerski lub „Wentylacja”, aby przewietrzyć przedział pasażerski.► Następnie ustaw/zapisz godzinę, o której ogrzewanie postojowe zapewni odpowiednią temperaturę.Naciśnij ten przycisk, aby zapisać.

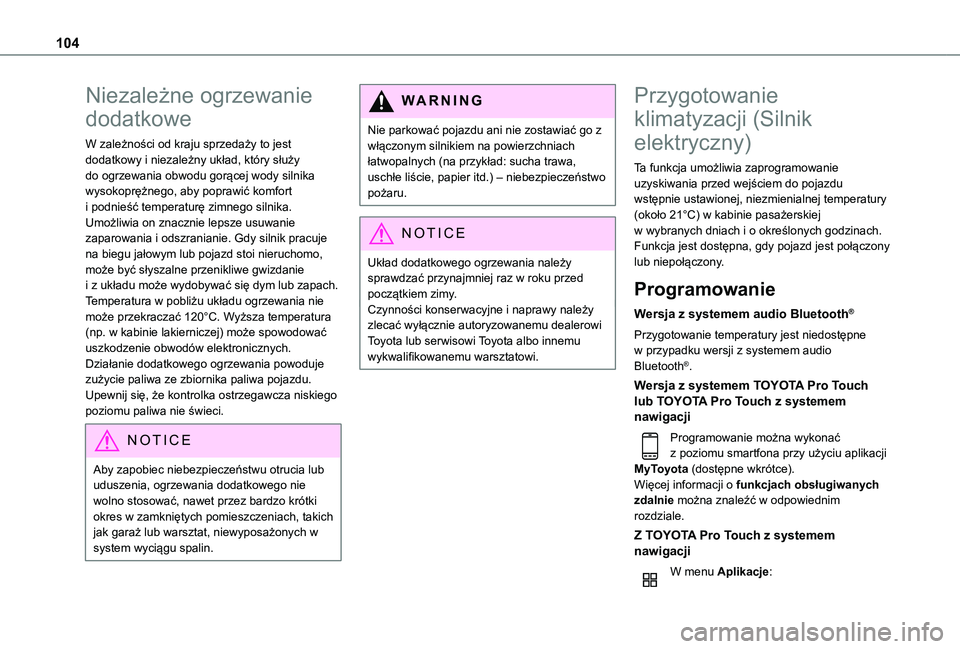

104
Niezależne ogrzewanie
dodatkowe
W zależności od kraju sprzedaży to jest dodatkowy i niezależny układ, który służy do ogrzewania obwodu gorącej wody silnika wysokoprężnego, aby poprawić komfort i podnieść temperaturę zimnego silnika. Umożliwia on znacznie lepsze usuwanie zaparowania i odszranianie. Gdy silnik pracuje na biegu jałowym lub pojazd stoi nieruchomo, może być słyszalne przenikliwe gwizdanie i z układu może wydobywać się dym lub zapach.Temperatura w pobliżu układu ogrzewania nie może przekraczać 120°C. Wyższa temperatura (np. w kabinie lakierniczej) może spowodować uszkodzenie obwodów elektronicznych.Działanie dodatkowego ogrzewania powoduje zużycie paliwa ze zbiornika paliwa pojazdu. Upewnij się, że kontrolka ostrzegawcza niskiego poziomu paliwa nie świeci.
NOTIC E
Aby zapobiec niebezpieczeństwu otrucia lub uduszenia, ogrzewania dodatkowego nie wolno stosować, nawet przez bardzo krótki okres w zamkniętych pomieszczeniach, takich jak garaż lub warsztat, niewyposażonych w system wyciągu spalin.
WARNI NG
Nie parkować pojazdu ani nie zostawiać go z włączonym silnikiem na powierzchniach łatwopalnych (na przykład: sucha trawa, uschłe liście, papier itd.) – niebezpieczeństwo pożaru.
NOTIC E
Układ dodatkowego ogrzewania należy sprawdzać przynajmniej raz w roku przed początkiem zimy.Czynności konserwacyjne i naprawy należy zlecać wyłącznie autoryzowanemu dealerowi Toyota lub serwisowi Toyota albo innemu wykwalifikowanemu warsztatowi.
Przygotowanie
klimatyzacji (Silnik
elektryczny)
Ta funkcja umożliwia zaprogramowanie uzyskiwania przed wejściem do pojazdu wstępnie ustawionej, niezmienialnej temperatury (około 21°C) w kabinie pasażerskiej w wybranych dniach i o określonych godzinach.Funkcja jest dostępna, gdy pojazd jest połączony lub niepołączony.
Programowanie
Wersja z systemem audio Bluetooth®
Przygotowanie temperatury jest niedostępne w przypadku wersji z systemem audio Bluetooth®.
Wersja z systemem TOYOTA Pro Touch lub TOYOTA Pro Touch z systemem nawigacji
Programowanie można wykonać
z poziomu smartfona przy użyciu aplikacji MyToyota (dostępne wkrótce).Więcej informacji o funkcjach obsługiwanych zdalnie można znaleźć w odpowiednim rozdziale.
Z TOYOTA Pro Touch z systemem nawigacji
W menu Aplikacje:
