TOYOTA PROACE EV 2021 Instruksjoner for bruk (in Norwegian)

131
Sikkerhet
5
Dette ISOFIX- og i-Size-festesystemet gir rask, pålitelig og sikker festing av et barnesete i bilen.ISOFIX- og i-Size-barneseter monteres med to låser som festes på de to ringene foran A.Noen barneseter har også en øvre stropp som festes til ringen bak B.Feste barnesetet til toppreimen:– ta av og oppbevar hodestøtten før du monterer et barnesete på dette setet (sett den på igjen så fort barnesetet er fjernet),– før stroppen på barnesetet over toppen av seteryggen, og sentrer den mellom åpningene til hodestøttestengene,– fest kroken på den øvre stroppen til ringen bak B,– trekk til den øvre stroppen.
WARNI NG
Feil montering av et barnesete i bilen kan gi dårligere beskyttelse av barnet ved en eventuell ulykke.Følg nøye monteringsinstruksjonene i monteringsveiledningen som følger med barnesetet.
NOTIC E
Se oppsummeringstabellen for å få
informasjon om de ulike mulighetene for montering av ISOFIX-barneseter i bilen.
Anbefalte ISOFIX-barneseter
NOTIC E
Rådfør deg også med bruksanvisningen fra produsenten av barnesetet for å finne ut hvordan du skal montere og demontere setet.
Gruppe 0+: fra fødsel til 13 kg(størrelseskategori: E)

Montert "bakovervendt" med en ISOFIX-base som er festet til ringene A.Basen har et støttebein, høydejusterbart, som hviler på bilgulvet.Dette barnesetet kan også festes med et sikkerhetsbelte. I dette tilfellet brukes bare skallet og festes til bilsetet med trepunktsbeltet.
Gruppe 1: fra 9 til 18 kg(størrelseskategori: B1)

Kun egnet for forovervendt montering.Festet til ringene A og ring B, kalt TOPPREIM, med en øvre stropp.Tre setevinkler: sitte, tilbakelent, ligge.Dette barnesetet kan også brukes i seteplasseringer som ikke har ISOFIX-fester. I dette tilfellet må det festes til bilsetet med trepunktsbeltet. Juster forsetet i bilen slik at barnets føtter ikke berører seteryggen.

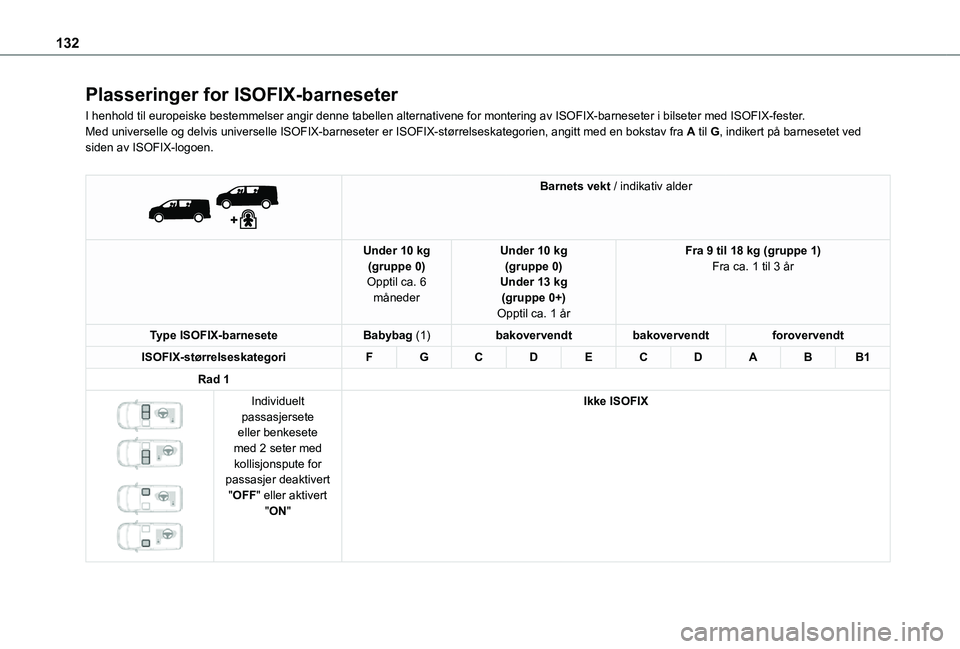

132
Plasseringer for ISOFIX-barneseter
I henhold til europeiske bestemmelser angir denne tabellen alternativene\
for montering av ISOFIX-barneseter i bilseter med ISOFIX-fester.Med universelle og delvis universelle ISOFIX-barneseter er ISOFIX-stø\
rrelseskategorien, angitt med en bokstav fra A til G, indikert på barnesetet ved siden av ISOFIX-logoen.


Barnets vekt / indikativ alder
Under 10 kg(gruppe 0)Opptil ca. 6 måneder
Under 10 kg(gruppe 0)Under 13 kg(gruppe 0+)Opptil ca. 1 år
Fra 9 til 18 kg (gruppe 1)Fra ca. 1 til 3 år
Type ISOFIX-barneseteBabybag (1)bakovervendtbakovervendtforovervendt
ISOFIX-størrelseskategoriFGCDECDABB1
Rad 1


Individuelt passasjersete eller benkesete med 2 seter med kollisjonspute for passasjer deaktivert "OFF" eller aktivert "ON"
Ikke ISOFIX

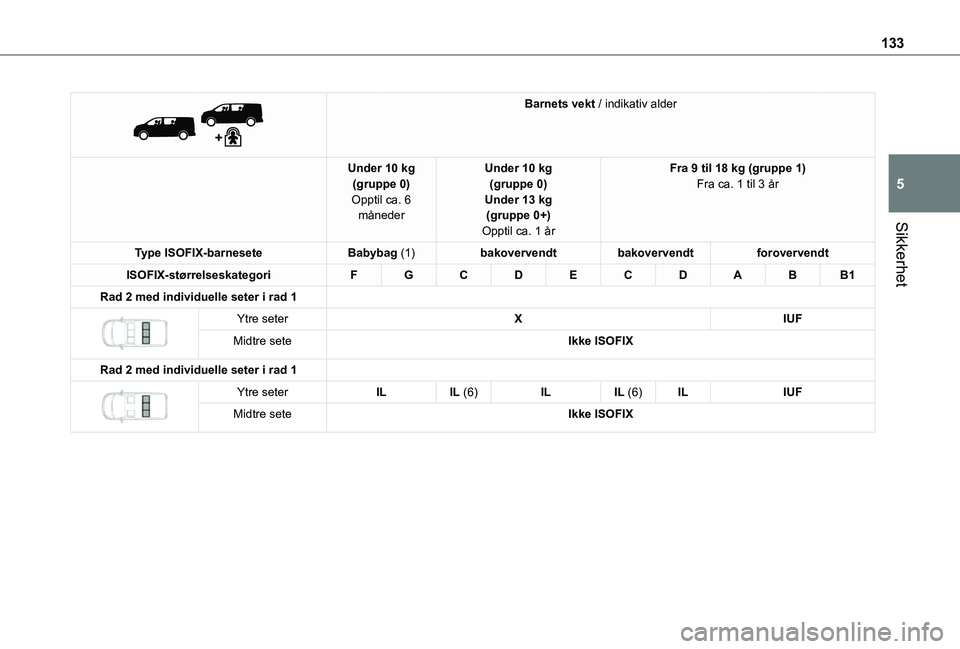

133
Sikkerhet
5


Barnets vekt / indikativ alder
Under 10 kg(gruppe 0)Opptil ca. 6 måneder
Under 10 kg(gruppe 0)Under 13 kg(gruppe 0+)Opptil ca. 1 år
Fra 9 til 18 kg (gruppe 1)Fra ca. 1 til 3 år
Type ISOFIX-barneseteBabybag (1)bakovervendtbakovervendtforovervendt
ISOFIX-størrelseskategoriFGCDECDABB1
Rad 2 med individuelle seter i rad 1

Ytre seterXIUF
Midtre seteIkke ISOFIX
Rad 2 med individuelle seter i rad 1

Ytre seterILIL (6)ILIL (6)ILIUF
Midtre seteIkke ISOFIX

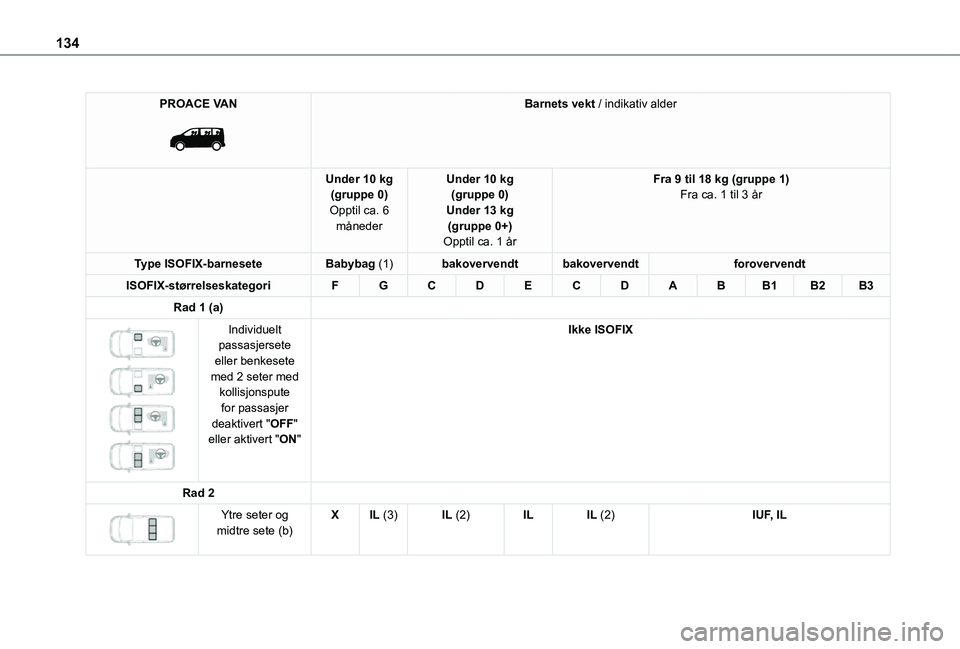

134
PROACE VAN

Barnets vekt / indikativ alder
Under 10 kg(gruppe 0)Opptil ca. 6 måneder
Under 10 kg(gruppe 0)Under 13 kg(gruppe 0+)Opptil ca. 1 år
Fra 9 til 18 kg (gruppe 1)Fra ca. 1 til 3 år
Type ISOFIX-barneseteBabybag (1)bakovervendtbakovervendtforovervendt
ISOFIX-størrelseskategoriFGCDECDABB1B2B3
Rad 1 (a)

Individuelt passasjersete eller benkesete med 2 seter med kollisjonspute for passasjer deaktivert "OFF" eller aktivert "ON"
Ikke ISOFIX
Rad 2

Ytre seter og midtre sete (b)XIL (3)IL (2)ILIL (2)IUF, IL

135
Sikkerhet
5
PROACE VAN

Barnets vekt / indikativ alder
Under 10 kg(gruppe 0)Opptil ca. 6 måneder
Under 10 kg(gruppe 0)Under 13 kg(gruppe 0+)Opptil ca. 1 år
Fra 9 til 18 kg (gruppe 1)Fra ca. 1 til 3 år
Type ISOFIX-barneseteBabybag (1)bakovervendtbakovervendtforovervendt
ISOFIX-størrelseskategoriFGCDECDABB1B2B3
Rad 3

Fast benkesete i ett stykke, ytre seter og midtre sete (b)
XIUF, ILX


Sete og fast benkesete, ytre seter og midtre
sete (b)
XIUF, ILX

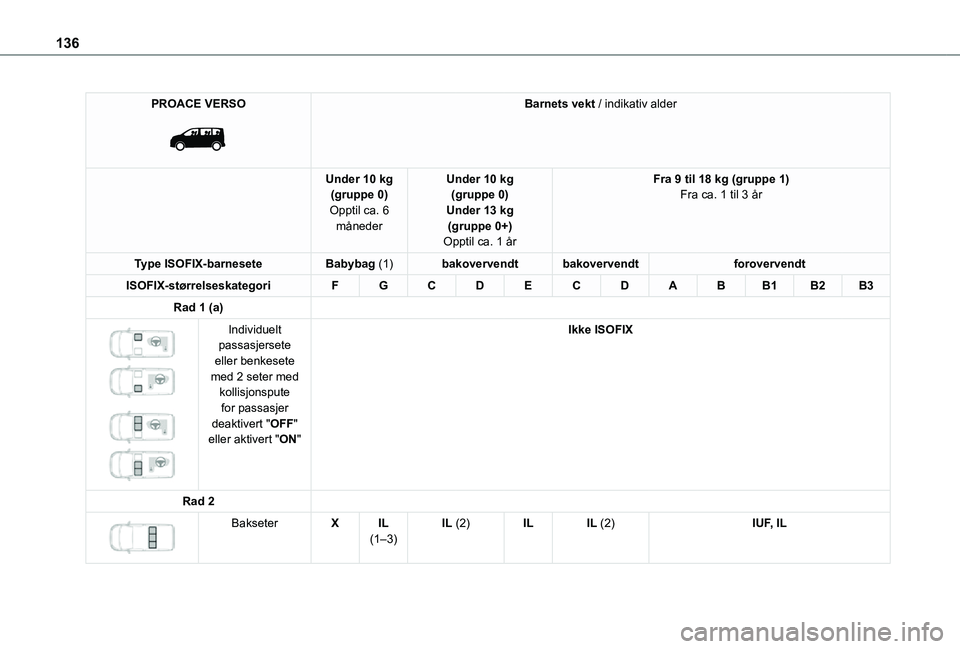

136
PROACE VERSO

Barnets vekt / indikativ alder
Under 10 kg(gruppe 0)Opptil ca. 6 måneder
Under 10 kg(gruppe 0)Under 13 kg(gruppe 0+)Opptil ca. 1 år
Fra 9 til 18 kg (gruppe 1)Fra ca. 1 til 3 år
Type ISOFIX-barneseteBabybag (1)bakovervendtbakovervendtforovervendt
ISOFIX-størrelseskategoriFGCDECDABB1B2B3
Rad 1 (a)


Individuelt passasjersete eller benkesete med 2 seter med kollisjonspute for passasjer deaktivert "OFF" eller aktivert "ON"
Ikke ISOFIX
Rad 2

BakseterXIL (1–3)IL (2)ILIL (2)IUF, IL

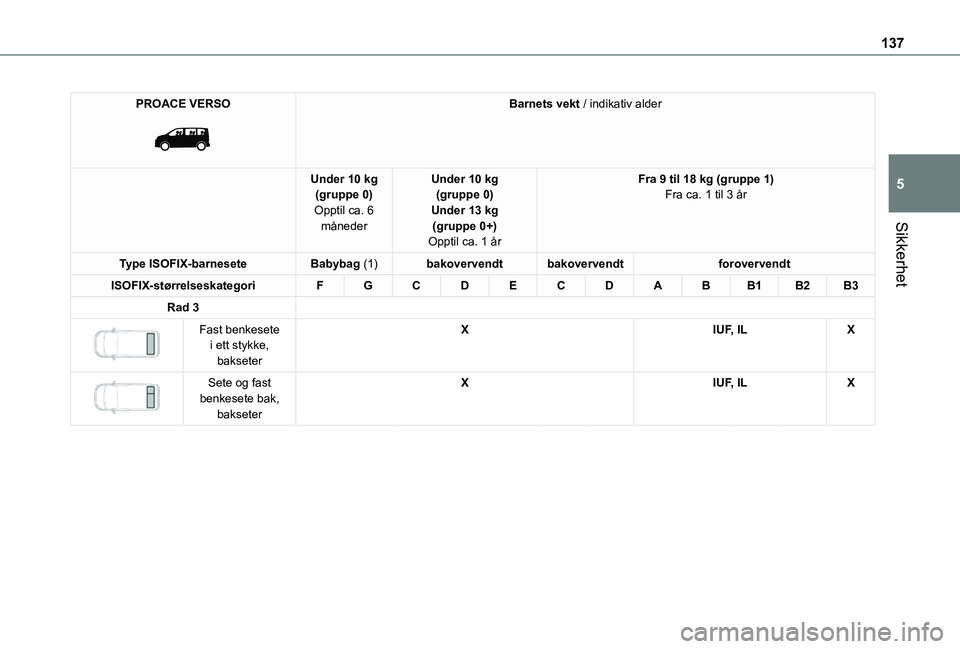

137
Sikkerhet
5
PROACE VERSO

Barnets vekt / indikativ alder
Under 10 kg(gruppe 0)Opptil ca. 6 måneder
Under 10 kg(gruppe 0)Under 13 kg(gruppe 0+)Opptil ca. 1 år
Fra 9 til 18 kg (gruppe 1)Fra ca. 1 til 3 år
Type ISOFIX-barneseteBabybag (1)bakovervendtbakovervendtforovervendt
ISOFIX-størrelseskategoriFGCDECDABB1B2B3
Rad 3

Fast benkesete i ett stykke, bakseter
XIUF, ILX


Sete og fast benkesete bak, bakseter
XIUF, ILX

138
PROACE VERSO

Barnets vekt / indikativ alder
Under 10 kg(gruppe 0)Opptil ca. 6 måneder
Under 10 kg(gruppe 0)Under 13 kg(gruppe 0+)Opptil ca. 1 år
Fra 9 til 18 kg (gruppe 1)Fra ca. 1 til 3 år
Type ISOFIX-barneseteBabybag (1)bakovervendtbakovervendtforovervendt
ISOFIX-størrelseskategoriFGCDECDABB1B2B3
Rad 1 (a)

Passasjersete med kollisjonspute for passasjer deaktivert "OFF" eller aktivert "ON"
Ikke ISOFIX
Rad 2

BakseterILIUF, IL
Rad 3

BakseterIL (1–4)XIL (4)XIL (4)IUF, ILX

139
Sikkerhet
5
PROACE VERSO

Barnets vekt / indikativ alder
Under 10 kg(gruppe 0)Opptil ca. 6 måneder
Under 10 kg(gruppe 0)Under 13 kg(gruppe 0+)Opptil ca. 1 år
Fra 9 til 18 kg (gruppe 1)Fra ca. 1 til 3 år
Type ISOFIX-barneseteBabybag (1)bakovervendtbakovervendtforovervendt
ISOFIX-størrelseskategoriFGCDECDABB1B2B3
Rad 1 (a)

Passasjersete med kollisjonspute for passasjer deaktivert "OFF" eller aktivert "ON"
Ikke ISOFIX
Rad 2

Sete bak fører eller forsetepassasjer
XIL (5)ILIL (5)ILIUF, ILI/RI/R


Midtre sete (b)XIL (5)ILIL (5)ILIUF, ILI/RI/R


BakseterIL (1–5)ILILIUF, IL

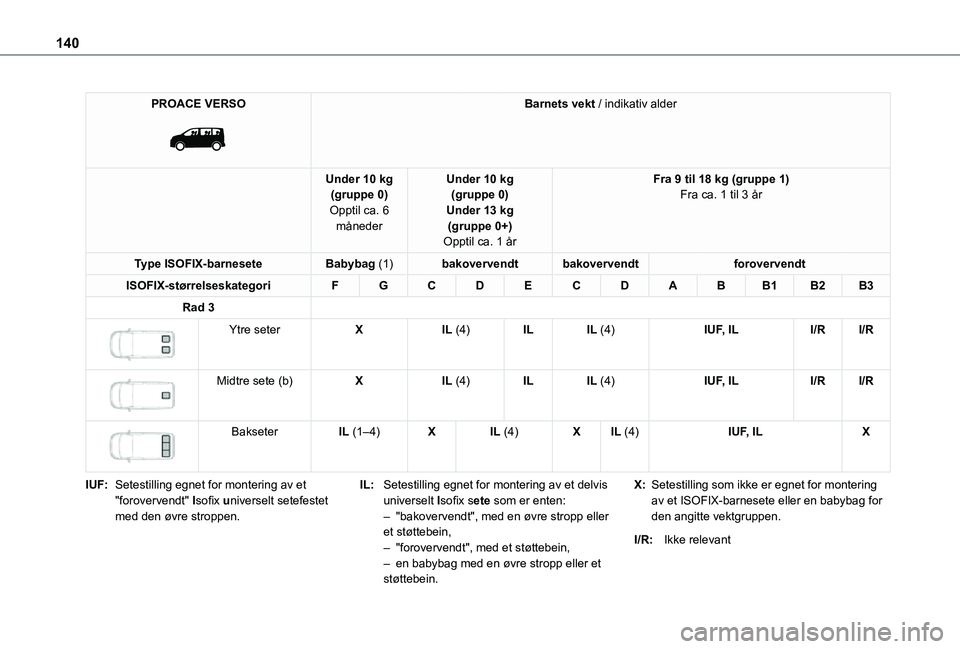

140
PROACE VERSO

Barnets vekt / indikativ alder
Under 10 kg(gruppe 0)Opptil ca. 6 måneder
Under 10 kg(gruppe 0)Under 13 kg(gruppe 0+)Opptil ca. 1 år
Fra 9 til 18 kg (gruppe 1)Fra ca. 1 til 3 år
Type ISOFIX-barneseteBabybag (1)bakovervendtbakovervendtforovervendt
ISOFIX-størrelseskategoriFGCDECDABB1B2B3
Rad 3

Ytre seterXIL (4)ILIL (4)IUF, ILI/RI/R


Midtre sete (b)XIL (4)ILIL (4)IUF, ILI/RI/R


BakseterIL (1–4)XIL (4)XIL (4)IUF, ILX
IUF:Setestilling egnet for montering av et "forovervendt" Isofix universelt setefestet med den øvre stroppen.
IL:Setestilling egnet for montering av et delvis universelt Isofix sete som er enten:– "bakovervendt", med en øvre stropp eller et støttebein,– "forovervendt", med et støttebein,– en babybag med en øvre stropp eller et støttebein.
X:Setestilling som ikke er egnet for montering av et ISOFIX-barnesete eller en babybag for den angitte vektgruppen.
I/R:Ikke relevant
