TOYOTA PROACE VERSO 2017 Návod na použití (in Czech)

111
3
Ergonomie a komfort
Spacetourer-VP_cs_Chap03_ergonomie-et-confort_ed01-2016

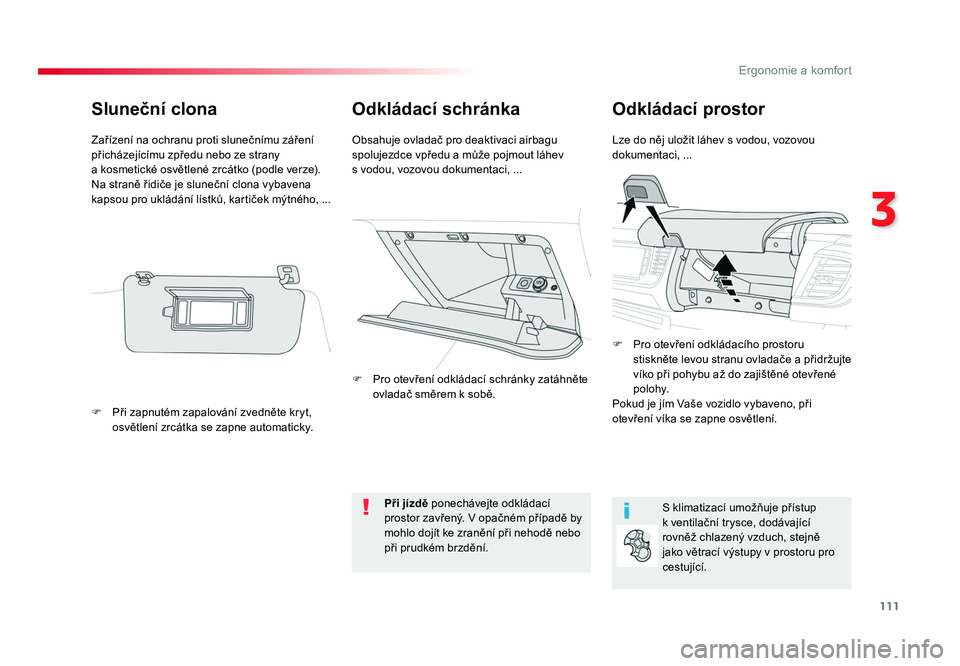

Odkládací schránkaOdkládací prostor
Lze do něj uložit láhev s vodou, vozovou
dokumentaci, ...
Obsahuje ovladač pro deaktivaci airbagu
spolujezdce vpředu a může pojmout láhev
s vodou, vozovou dokumentaci, ...
S klimatizací umožňuje přístup
k ventilační trysce, dodávající
rovněž chlazený vzduch, stejně
jako větrací výstupy v prostoru pro
cestující.
Při jízdě ponechávejte odkládací
prostor zavřený. V opačném případě by
mohlo dojít ke zranění při nehodě nebo
při prudkém brzdění.
Sluneční clona
Zařízení na ochranu proti slunečnímu záření
přicházejícímu zpředu nebo ze strany
a kosmetické osvětlené zrcátko (podle verze).
Na straně řidiče je sluneční clona vybavena
kapsou pro ukládání lístků, kartiček mýtného, ...
F Při zapnutém zapalování zvedněte kryt,
osvětlení zrcátka se zapne automaticky. F Pro otevření odkládací schránky zatáhněte
ovladač směrem k sobě. F Pro otevření odkládacího prostoru
stiskněte levou stranu ovladače a přidržujte
víko při pohybu až do zajištěné otevřené
polohy.
Pokud je jím Vaše vozidlo vybaveno, při
otevření víka se zapne osvětlení.
Proace-Verso_CS.indb 11119/08/2016 11:36

112
Ergonomie a komfort
Spacetourer-VP_cs_Chap03_ergonomie-et-confort_ed01-2016

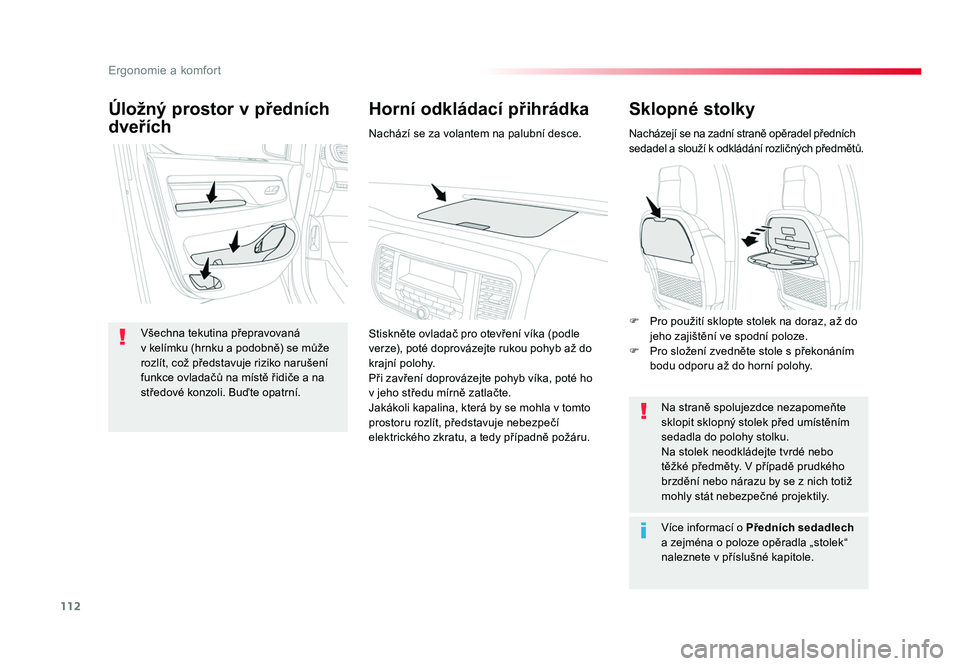

Sklopné stolky
Nacházejí se na zadní straně opěradel předních
sedadel a slouží k odkládání rozličných předmětů.
Na straně spolujezdce nezapomeňte
sklopit sklopný stolek před umístěním
sedadla do polohy stolku.
Na stolek neodkládejte tvrdé nebo
těžké předměty. V případě prudkého
brzdění nebo nárazu by se z nich totiž
mohly stát nebezpečné projektily.
Více informací o Předních sedadlech
a zejména o poloze opěradla „stolek“
naleznete v příslušné kapitole.
Horní odkládací přihrádka
Úložný prostor v předních
dveřích
Všechna tekutina přepravovaná
v kelímku (hrnku a podobně) se může
rozlít, což představuje riziko narušení
funkce ovladačů na místě řidiče a na
středové konzoli. Buďte opatrní. Nachází se za volantem na palubní desce.
Stiskněte ovladač pro otevření víka (podle
verze), poté doprovázejte rukou pohyb až do
krajní polohy.
Při zavření doprovázejte pohyb víka, poté ho
v jeho středu mírně zatlačte.
Jakákoli kapalina, která by se mohla v tomto
prostoru rozlít, představuje nebezpečí
elektrického zkratu, a tedy případně požáru.
F Pro použití sklopte stolek na doraz, až do
jeho zajištění ve spodní poloze.
F Pro složení zvedněte stole s překonáním bodu odporu až do horní polohy.
Proace-Verso_CS.indb 11219/08/2016 11:36

113
3
Ergonomie a komfort
Spacetourer-VP_cs_Chap03_ergonomie-et-confort_ed01-2016

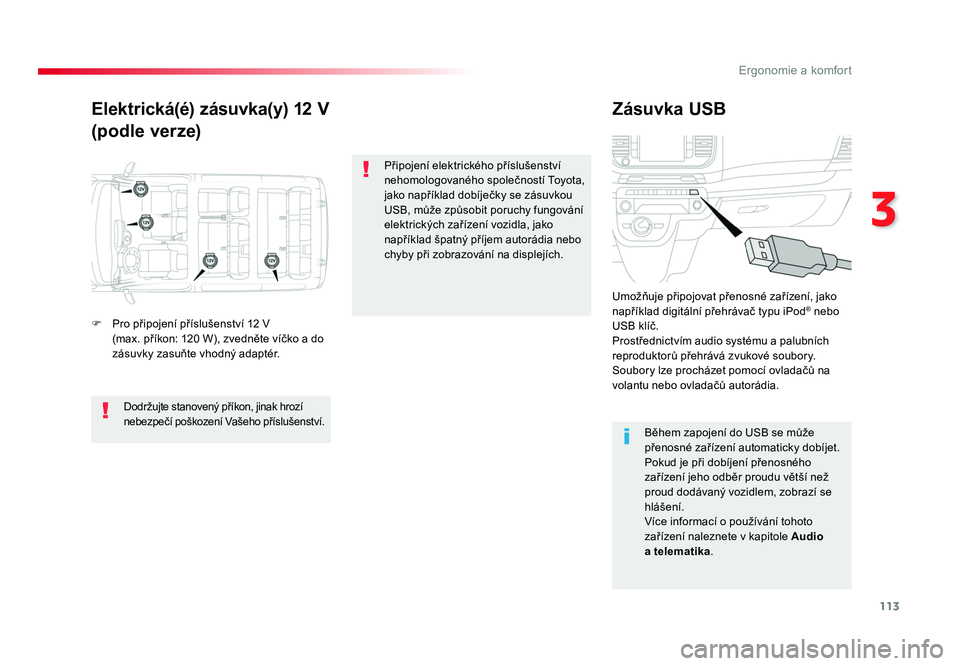

Elektrická(é) zásuvka(y) 12 V
(podle verze)Zásuvka USB
F Pro připojení příslušenství 12 V
(ma x. příkon: 120 W), zvedněte víčko a do
zásuvky zasuňte vhodný adaptér. Umožňuje připojovat přenosné zařízení, jako
například digitální přehrávač typu iPod
® nebo
USB klíč.
Prostřednictvím audio systému a palubních
reproduktorů přehrává zvukové soubory.
Soubory lze procházet pomocí ovladačů na
volantu nebo ovladačů autorádia.
Během zapojení do USB se může
přenosné zařízení automaticky dobíjet.
Pokud je při dobíjení přenosného
zařízení jeho odběr proudu větší než
proud dodávaný vozidlem, zobrazí se
hlášení.
Více informací o používání tohoto
zařízení naleznete v kapitole Audio
a telematika .
Dodržujte stanovený příkon, jinak hrozí
nebezpečí poškození Vašeho příslušenství.
Připojení elektrického příslušenství
nehomologovaného společností Toyota,
jako například dobíječky se zásuvkou
USB, může způsobit poruchy fungování
elektrických zařízení vozidla, jako
například špatný příjem autorádia nebo
chyby při zobrazování na displejích.
Proace-Verso_CS.indb 11319/08/2016 11:36

114
Ergonomie a komfort
Spacetourer-VP_cs_Chap03_ergonomie-et-confort_ed01-2016

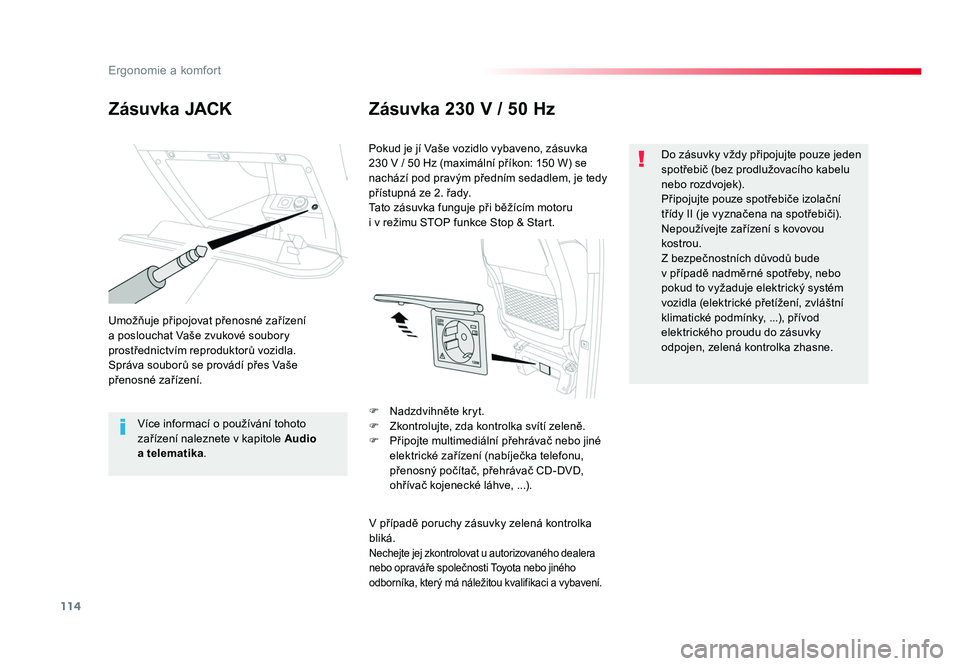

Zásuvka JACKZásuvka 230 V / 50 Hz
Umožňuje připojovat přenosné zařízení
a poslouchat Vaše zvukové soubory
prostřednictvím reproduktorů vozidla.
Správa souborů se provádí přes Vaše
přenosné zařízení.
Více informací o používání tohoto
zařízení naleznete v kapitole Audio
a telematika . Pokud je jí Vaše vozidlo vybaveno, zásuvka
230 V / 50 Hz (maximální příkon: 150 W) se
nachází pod pravým předním sedadlem, je tedy
přístupná ze 2. řady.
Tato zásuvka funguje při běžícím motoru
i v režimu STOP funkce Stop & Start.
V případě poruchy zásuvky zelená kontrolka
bliká.
Nechejte jej zkontrolovat u autorizovaného dealera
nebo opraváře společnosti Toyota nebo jiného
odborníka, který má náležitou kvalifikaci a vybavení.
Do zásuvky vždy připojujte pouze jeden
spotřebič (bez prodlužovacího kabelu
nebo rozdvojek).
Připojujte pouze spotřebiče izolační
třídy II ( je vyznačena na spotřebiči).
Nepoužívejte zařízení s kovovou
kostrou.
Z bezpečnostních důvodů bude
v případě nadměrné spotřeby, nebo
pokud to vyžaduje elektrický systém
vozidla (elektrické přetížení, zvláštní
klimatické podmínky, ...), přívod
elektrického proudu do zásuvky
odpojen, zelená kontrolka zhasne.
F Nadzdvihněte kryt.
F Zkontrolujte, zda kontrolka svítí zeleně.
F Připojte multimediální přehrávač nebo jiné elektrické zařízení (nabíječka telefonu,
přenosný počítač, přehrávač CD-DVD,
ohřívač kojenecké láhve, ...).
Proace-Verso_CS.indb 11419/08/2016 11:36

115
3
Ergonomie a komfort
Spacetourer-VP_cs_Chap03_ergonomie-et-confort_ed01-2016

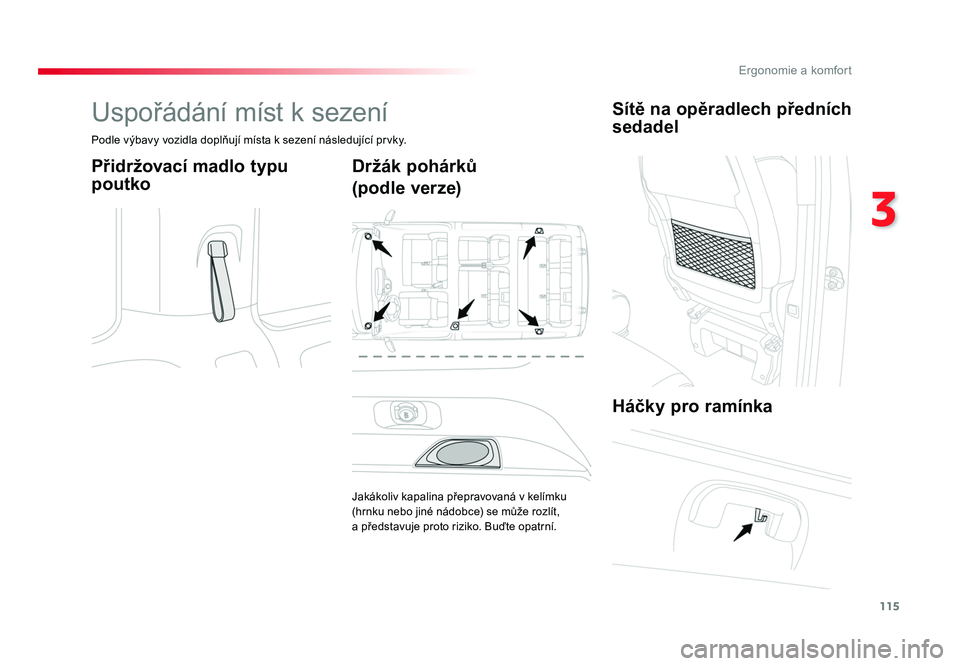

Uspořádání míst k sezení
Podle výbavy vozidla doplňují místa k sezení následující prvky.
Přidržovací madlo typu
poutkoDržák pohárků
(podle verze)
Jakákoliv kapalina přepravovaná v kelímku
(hrnku nebo jiné nádobce) se může rozlít,
a představuje proto riziko. Buďte opatrní.
Sítě na opěradlech předních
sedadel
Háčky pro ramínka
Proace-Verso_CS.indb 11519/08/2016 11:36

116
Ergonomie a komfort
Spacetourer-VP_cs_Chap03_ergonomie-et-confort_ed01-2016

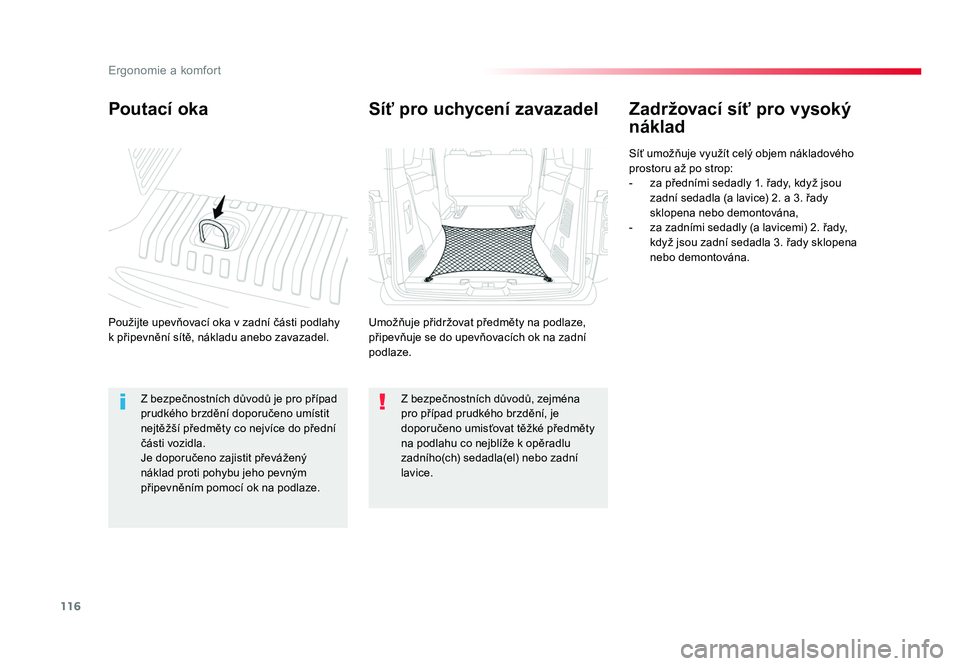

Poutací oka
Použijte upevňovací oka v zadní části podlahy
k připevnění sítě, nákladu anebo zavazadel.
Zadržovací síť pro vysoký
náklad
Síť umožňuje využít celý objem nákladového
prostoru až po strop:
- za předními sedadly 1. řady, když jsou zadní sedadla (a lavice) 2. a 3. řady
sklopena nebo demontována,
- za zadními sedadly (a lavicemi) 2. řady, když jsou zadní sedadla 3. řady sklopena
nebo demontována.
Síť pro uchycení zavazadel
Umožňuje přidržovat předměty na podlaze,
připevňuje se do upevňovacích ok na zadní
podlaze.
Z bezpečnostních důvodů je pro případ
prudkého brzdění doporučeno umístit
nejtěžší předměty co nejvíce do přední
části vozidla.
Je doporučeno zajistit převážený
náklad proti pohybu jeho pevným
připevněním pomocí ok na podlaze. Z bezpečnostních důvodů, zejména
pro případ prudkého brzdění, je
doporučeno umisťovat těžké předměty
na podlahu co nejblíže k opěradlu
zadního(ch) sedadla(el) nebo zadní
lavice.
Proace-Verso_CS.indb 11619/08/2016 11:36

117
3
Ergonomie a komfort
Spacetourer-VP_cs_Chap03_ergonomie-et-confort_ed01-2016

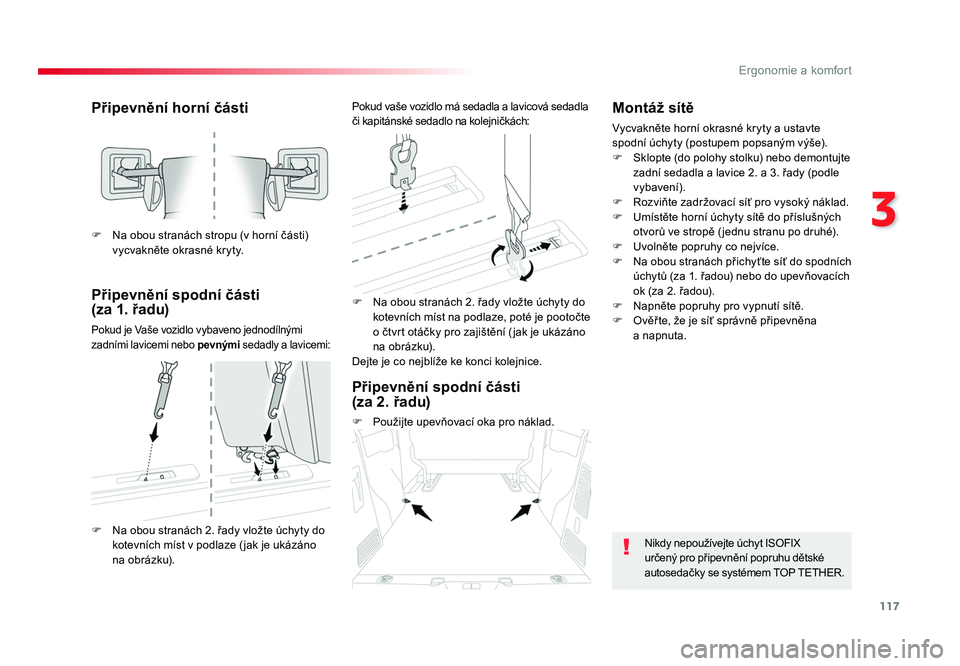

Připevnění horní části
Připevnění spodní části
(za 1. řadu)
Pokud je Vaše vozidlo vybaveno jednodílnými
zadními lavicemi nebo pevnými sedadly a lavicemi:
F Na obou stranách 2. řady vložte úchyty do
kotevních míst na podlaze, poté je pootočte
o čtvrt otáčky pro zajištění ( jak je ukázáno
na obrázku).
Dejte je co nejblíže ke konci kolejnice.
F Na obou stranách stropu (v horní části)
vycvakněte okrasné kryty.
F Na obou stranách 2. řady vložte úchyty do kotevních míst v podlaze ( jak je ukázáno
na obrázku). Pokud vaše vozidlo má sedadla a lavicová sedadla
či kapitánské sedadlo na kolejničkách:
Připevnění spodní části
(za
2.řadu)
F Použijte upevňovací oka pro náklad.
Montáž sítě
Vycvakněte horní okrasné kryty a ustavte
spodní úchyty (postupem popsaným výše).
F Sklopte (do polohy stolku) nebo demontujte
zadní sedadla a lavice 2. a 3. řady (podle
vybavení).
F Rozviňte zadržovací síť pro vysoký náklad.
F Umístěte horní úchyty sítě do příslušných otvorů ve stropě ( jednu stranu po druhé).
F Uvolněte popruhy co nejvíce.
F Na obou stranách přichyťte síť do spodních úchytů (za 1. řadou) nebo do upevňovacích
ok (za 2. řadou).
F Napněte popruhy pro vypnutí sítě.
F Ověř te, že je síť správně připevněna a napnuta.
Nikdy nepoužívejte úchyt ISOFIX
určený pro připevnění popruhu dětské
autosedačky se systémem TOP TETHER.
Proace-Verso_CS.indb 11719/08/2016 11:36

118
Ergonomie a komfort
Spacetourer-VP_cs_Chap03_ergonomie-et-confort_ed01-2016

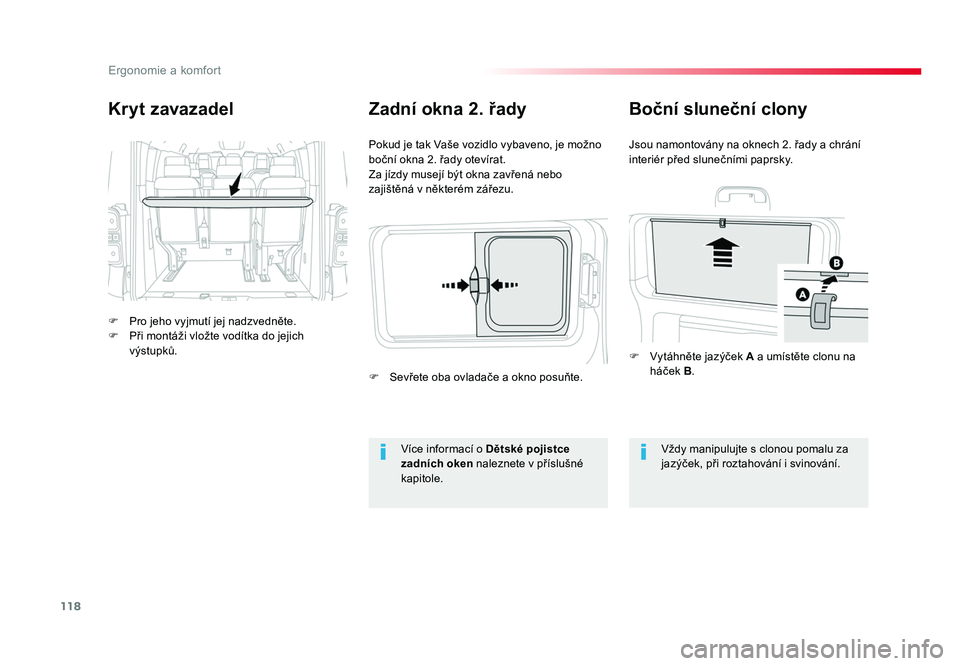

Kryt zavazadel
F Pro jeho vyjmutí jej nadzvedněte.
F Při montáži vložte vodítka do jejich výstupků. Pokud je tak Vaše vozidlo vybaveno, je možno
boční okna 2. řady otevírat.
Za jízdy musejí být okna zavřená nebo
zajištěná v některém zářezu.
Zadní okna 2. řady
Více informací o
Dětské pojistce
zadních oken naleznete v příslušné
kapitole. Vždy manipulujte s clonou pomalu za
jazýček, při roztahování i svinování.
Boční sluneční clony
Jsou namontovány na oknech 2. řady a chrání
interiér před slunečními paprsky.
F Vytáhněte jazýček
A a umístěte clonu na
háček B .
F Sevřete oba ovladače a okno posuňte.
Proace-Verso_CS.indb 11819/08/2016 11:36

119
3
Ergonomie a komfort
Spacetourer-VP_cs_Chap03_ergonomie-et-confort_ed01-2016
Pokud je svítilna špatně zasunutá,
hrozí, že se nedobije, a při otevření
zavazadlového prostoru pak nebude svítit.
Používání
F Vyjměte svítilnu z uložení jejím vytažením směrem dopředu.
F Stiskněte spínač na zadní straně svítilny pro její rozsvícení nebo zhasnutí.
F Vysuňte držák na zadní straně, potřebujete-li podepřít položenou svítilnu,
například při výměně kola.
Ukládání
F Zasuňte svítilnu do jejího uložení.
Svítilna se automaticky zhasne, jestliže ji zapomenete vypnout sami.
Při montáži baterií dodržujte striktně
jejich polaritu.
Nikdy nenahrazujte baterie obyčejnými
monočlánky.

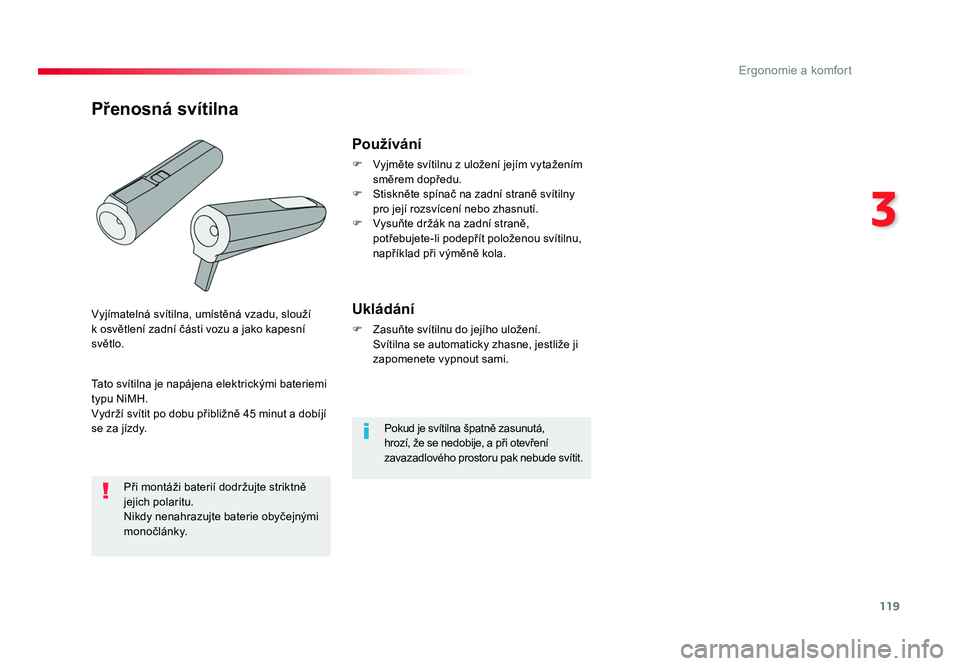

Přenosná svítilna
Vyjímatelná svítilna, umístěná vzadu, slouží
k osvětlení zadní části vozu a jako kapesní
světlo.
Tato svítilna je napájena elektrickými bateriemi
typu NiMH.
Vydrží svítit po dobu přibližně 45 minut a dobíjí
se za jízdy.
Proace-Verso_CS.indb 11919/08/2016 11:36

120
Ergonomie a komfort
Spacetourer-VP_cs_Chap03_ergonomie-et-confort_ed01-2016

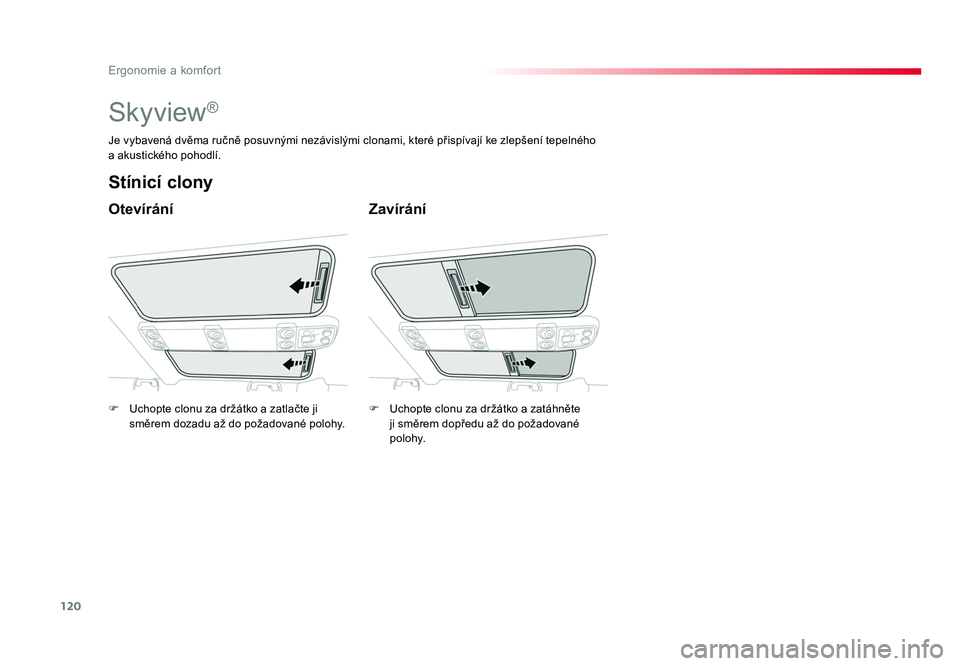

Skyview®
Otevírání
Stínicí clony
Zavírání
Je vybavená dvěma ručně posuvnými nezávislými clonami, které přispívají ke zlepšení tepelného
a akustického pohodlí.
F Uchopte clonu za držátko a zatlačte ji směrem dozadu až do požadované polohy. F Uchopte clonu za držátko a zatáhněte
ji směrem dopředu až do požadované
polohy.
Proace-Verso_CS.indb 12019/08/2016 11:36
