adblue TOYOTA PROACE VERSO 2019 Eksploatavimo vadovas (in Lithuanian)

.
.
Proace verso_LT_Chap00a_sommaire_ed01-2019
Vairavimo patarimai 192Variklio užvedimas ir išjungimas paprastu raktu arba raktu su nuotoliniu valdymu 195Variklio užvedimas ir išjungimas 198 "Smart Entry & Start System" 198Stovėjimo stabdys 201Hill start assist control (HAC) 202Rankinė 5 pavarų dėžė 203Rankinė 6 pavarų dėžė 203Pavaros perjungimo indikatorius 204Automatinė pavarų dėžė 205Automatizuota pavarų dėžė 210"Stop & Start" 214Projekcinis displėjus 218Adjustable Speed Limiter (ASL) 220Road Sign Assist 221Greičio ribotuvas 225Greičio reguliatorius 228Adaptive Cruise Control 232For ward collision warning and Autonomous emergency braking system with Pedestrian Detection 239Lane Departure Alert 245Driver Attention Alert 247Veidrodžių akosios zonos stebėjimo sistema 249Pastatymo pagalba 252Galinio vaizdo kamera, vidinis veidrodis 254Galinis 180° vaizdas 255Tyre Pressure Warning System (TPWS) 258
Degalų bakas 261Apsauga nuo netinkamų degalų (dyzelio) 262Sniego grandinės 264Priekabos vilkimas 265Energijos taupymo režimas 266Papildoma įranga 267Stogo sijos / stogo bagažinė 268Stiklo valytuvų šluostiklio pakeitimas 269Variklio gaubtas 271Dyzelinis variklis 272Lygių tikrinimas 273Tikrinimai 276AdBlue® ir SCR sistemos (dyzeliniai varikliai) 278
Avarinės signalizacijos trikampis (padėjimo vieta) 282Įrankių dėžutė 282Padangos laikino sutaisymo komplektas 285Rato keitimas 291Lemputės pakeitimas 298Saugiklio pakeitimas 311Akumuliatorius, 12 V 316Vilkimas 320Degalų tiekimo nutrūkimas (dyzelio) 322
Matmenys 323Variklių duomenys 324Masės duomenys 324Identifikacijos duomenys 327
ValdymasPraktinė informacija
Gedimo kelyje atveju
Techninė charakteristika
Greitoji arba techninė pagalba 328Toyota Pro Touch with navigation system 331Toyota Pro Touch 419Toyota Radio Bluetooth 473
Garso ir telematikos įranga
Abėcėlinė rodyklė
Turinys

4
Proace verso_LT_Chap00b_vue-ensemble_ed01-2019
Išorė
Degalų bakas, jo kamštis 261-262Apsauga nuo netinkamų degalų 262-26 3Dyzelino tiekimo sutrikimas ir atnaujinimas 322
Tyre Pressure Warning System (TPWS) 258-260Padangos, jų slėgis 259 -260, 327Sistema ESC 159 -161ABS, REF 159 -160CDS, ASR 161Toyota Traction Select 161, 162-163Sniego grandinės 264
Priekinės durys 65"AdBlue®" bakelis 278 -281Įrankių dėžutė 282-284
Automatinis šviesų įsijungimas 147Automatinis tolimų jų šviesų perjungimas 151-152Posūkių rodikliai 146Šviesų spindulio aukščio rankinis reguliavimas 153Priekinių lempučių pakeitimas 298 -30 4Žibintų plautuvas 156
Skyview® 120Papildoma įranga 267-268
Variklio gaubto atidarymas 271
Raktas 45Raktas, nuotolinis valdymas 45 -50Elemento pakeitimas, inicijavimas 51Smart Entry & Start System 52- 62Elemento pakeitimas, inicijavimas 62Variklio užvedimas ir išjungimas 19 8 -20 0- raktas, nuotolinis valdymas- Smart Entry & Start SystemUžrakinimas ir atrakinimas iš vidaus 64Signalizacija 83-85
Road Sign Assist 221-224For ward Collision warning 239 -242Autonomous emergency braking 242-24 4
Stiklo valytuvų šluostiklio pakeitimas 269Automatinis stiklo valymas 155 -156Aprasojimo, šerkšno pašalinimas nuo priekinio stiklo 131
Rūko šviesų žibintai 145, 299, 304Dienos šviesos 147, 300Posūkio statinis apšvietimas 150
Pastatymo priekiu pagalba 252-253Vilkimas 320-321
Bendroji apžvalga

7
Proace verso_LT_Chap00b_vue-ensemble_ed01-2019
Užrakinimas ir atrakinimas iš vidaus 64Elektra valdomos šoninės slankiosios durys 68 -71Elektrinis vaikų apsaugos įtaisas 190Avarinė signalizacija 158Tyre Pressure Warnong System (TPWS) 258-260"Stop & Start" išjungimas 216Sistemos CDS/ASR išjungimas 161
Vairo reguliavimas 87Garsinis signalas 159
Projekcinis displėjus 218-219
Vairavimo pultas (tęsinys)
Stiklo valytuvų jungiklis 154-156Automobilio kompiuteris 38 - 40
Adjustable Speed Limiter (ASL) 220Greičio ribotuvas 225 -227Greičio reguliatorius 228 -231Adaptive cruise control 232-238
Prietaisų skydelis 13 -14Kontrolinės lemputės 15 -28Aušinimo skysčio temperatūra 29Tech. priežiūros rodiklis 29 -31Alyvos lygio rodiklis 32Skysčio "AdBlue®" atsargų rodiklis 33-35Kilometrų skaitiklis 36Pavaros perjungimo indikatorius 204Apšvietimo reostatas 37Automobilio kompiuteris 38- 40Datos ir valandų reguliavimas 44Driver Attention Alert 247-248
Elektra valdomi stiklų kėlikliai 86Elektrinis veidrodžių reguliavimas 141
Toyota Traction select 161, 162-163Fuel burner heater/Remote controlled fuel burner heater 137-139Signalizacija 83-85Šviesų spindulio aukščio rankinis reguliavimas 153Lane Departure Alert 245 -246Veidrodžių aklosios zonos stebėjimo sistema 249 -251Automatinis tolimų jų šviesų perjungimas 151-152
Datos ir valandų nustatymas ( jutiklinis ekranas) 44Datos ir valandų reguliavimas (automagnetola) 44Galinio vaizdo kamera 255 -257Adjustable Speed Limiter (ASL) 220Road Sign Assist 221-224, 227, 230, 234For ward collision warning 239 -242Autonomous emergency braking 242-244"Stop & Start" 216
Apšvietimo jungiklis 144-147Posūkių rodikliai 146
.
Bendroji apžvalga

9
Proace verso_LT_Chap00b_vue-ensemble_ed01-2019
Priežiūra. Charakteristika
Matmenys 323Identifikacijos duomenys 327
Degalų tiekimo sutrikimas (tiekimo atnaujinimo siurblys) 322
Lygių tikrinimas 273 -275- alyvos- stabdžių skysčio- vairo stiprintuvo skystis- aušinimo skysčio- stiklo ir žibintų plovimo skysčio- priedo (dyzelio su dalelių filtru)
Elementų tikrinimai 276 -277- akumuliatoriaus- variklio oro filtro ir salono oro filtro- alyvos filtro- dalelių filtro- stabdžių trinkelių / diskų
Lemputės pakeitimas 298 -310- priekinės- galinės
Akumuliatorius (12 V) 316 -320
Variklio gaubto atidarymas 271Variklio skyrius 272Variklių duomenys 324-326"AdBlue®" 278 -281
Masės duomenys 324-326
Energijos ribojimo ir taupymo režimas 266
Saugiklių blokelis variklio skyriuje 311-312, 315
.
Bendroji apžvalga

13
Proace verso_LT_Chap01_instruments-de-bord_ed01-2019
1. Analoginis spidometras (km/h arba mph).2. Degalų matuoklis.3. Aušinimo skysčio temperatūros rodiklis.4. Greičio reguliatoriaus arba ribotuvo rodmenys.5. Skaitmeninis spidometras (km/h arba mph).
A. Tech. priežiūros rodiklio grąžinimas į pradžią Primenama momentinė informacija:- techninės priežiūros,- taršos ribojimo skysčio ("AdBlue®") atsargų.B. Pagrindinio apšvietimo reostatas.C. Dienos kilometrų ir kelio atkarpos skaitiklio grąžinimas į nulinę padėtį.
6. Pavaros perjungimo indikatorius. Automatinės arba automatizuotos pavarų dėžės pavara.7. Priežiūros indikatorius, paskui bendrasis kilometrų skaitiklis (km arba myliomis), dienos kilometrų skaitiklis (km arba myliomis), rodomi pranešimai ir kt.8. Tachometras (x 1000 aps./min).
Rodikliai ir displėjaiValdymo mygtukai
LCD tekstinis skydelis
1
Automobilio kontrolės prietaisai

14
Proace verso_LT_Chap01_instruments-de-bord_ed01-2019
Skydelis su matrica
1. Analoginis spidometras (km/h arba mph).2. Degalų matuoklis.3. Aušinimo skysčio temperatūros rodiklis.4. Greičio reguliatoriaus arba ribotuvo rodmenys.5. Pavaros perjungimo indikatorius. Automatinės arba automatizuotos pavarų dėžės pavara.
A. Techninės priežiūros rodiklio grąžinimas į pradinę padėtį. Pavojaus įspėjimų registro rodmenys. Primenama informacija:- techninės priežiūros,- taršos ribojimo sistemos skysčio ("AdBlue®") atsargų.B. Pagrindinio apšvietimo reostatas.C. Dienos kilometrų skaitiklio grąžinimas į nulinę padėtį.
6. Rodmenų zona: pavojaus ar funkcijų būklės pranešimai, automobilio kompiuterio, skaitmeninio spidometro rodmenys (km/h arba mph), ir kt.7. Priežiūros indikatorius, po to bendrasis kilometrų skaitiklis (km arba myliomis). Šios funkcijos parodomos paeiliui, į jungus uždegimo kontaktą.8. Dienos kilometrų skaitiklis (km arba my l i o m i s).9. Tachometras (x 1000 aps./min).
Rodikliai ir displėjaiValdymo mygtukai
Automobilio kontrolės prietaisai

24
Proace verso_LT_Chap01_instruments-de-bord_ed01-2019
Norėdami patys pripildyti skysčio "AdBlue®" bakelį arba sužinoti daugiau apie "AdBlue®" skaitykite atitinkamą skyrelį.
Kontrolinė lemputėBūsenaPriežastisVeiksmai / pastabos
"AdBlue"® (dyzelinis variklis)Įjungiama maždaug 30 sekundžių po degimo į jungimo, kartu su garsiniu signalu ir pranešimu, nurodančiu likusį nuvažiuoti atstumą.
Likęs nuvažiuoti atstumas yra nuo 800 km iki 2 400 km.Papildykite „ AdBlue®“. Į bakelį galite įpilti iki 10 litrų „ AdBlue®“.
Nuolat dega į jungus degimą, kartu su ga rsiniu signalu ir pranešimu, nurodančiu likusį nuvažiuoti atstumą.
Likęs nuvažiuoti atstumas yra nuo 100 km iki 800 km.Kai tik įmanoma, papildykite „ AdBlue®“. Į bakelį galite įpilti iki 10 litrų „ AdBlue®“.
Mirksi į jungus degimą, kartu su ga rsiniu signalu ir pranešimu, nurodančiu likusį nuvažiuoti atstumą.
Likęs nuvažiuoti atstumas yra mažiau nei maždaug 100 km.Privalote papildyti „ AdBlue®“, kad išvengtumėte bakelio ištuštėjimo. Į bakelį galite įpilti iki 10 litrų „ AdBlue®“.
Mirksi į jungus degimą, kartu su ga rsiniu signalu ir pranešimu, nurodančiu, kad užvedimas blokuojamas.
„ AdBlue®“ bakelis tuščias: pagal teisės aktus užvedimo draudimo sistema blokuoja variklio užvedimą.
Kad galėtumėte užvesti variklį, turite įpilti „ AdBlue®“. Į bakelį būtina įpilti bent jau 4 litrus „ AdBlue®“.
Automobilio kontrolės prietaisai

33
Proace verso_LT_Chap01_instruments-de-bord_ed01-2019
Skysčio "AdBlue®" atsargų
rodymas
Automobiliui pradėjus naudoti skystį iš "AdBlue®" bakelio arba po to, kai buvo nustatytas taršos mažinimo sistemos SCR sutrikimas, į jungus kontaktą rodiklis jums leis sužinoti, kiek kilometrų dar galėsite nuvažiuoti iki automobilio variklio užvedimo blokavimo.Jei tuo pat metu aptinkamas sistemos sutrikimas ir žemas "AdBlue®" skysčio lygis, imamas rodyti žemas priedo lygis.
Kai iškyla pavojus, jog variklio bus nebegalima užvesti dėl skysčio "AdBlue®" trūkumo
Variklio užvedimą blokuojantis įtaisas ima veikti automatiškai, kai "AdBlue®" bakelis ištuštėja.
Kai skysčio atsargų lieka nuvažiuoti didesniam negu 2 400 km atstumui
Paspaudus šį mygtuką galima trumpam pamatyti skysčio atsargas kilometrais.
F Po to pasirinkite "Diagnostic" (diagnostika).
Kai skysčio atsargos yra didesnės negu 5 000 km, ši vertė nėra rodoma.
Įjungus uždegimo kontaktą jokia informacija apie skysčio atsargų lygį automatiškai nepasirodo.
Trumpam bus parodytos skysčio atsargos kilometrais.
Jei jūsų automobilis turi jutiklinį ekraną, skysčio lygį kilometrais galite sužinoti jame.
F Pasirinkite meniu "Vairavimas".
F Pasirinkite "OPTIONS" (parinktys).
Norėdami daugiau sužinoti apie "AdBlue®" ir SCR sistemą ir apie "AdBlue®" skysčio papildymą skaitykite atitinkamą skyrelį.
Likęs nuvažiuoti atstumas tarp 2 400 ir 800 km
Įjungus degimą, ši perspėjamoji lemputė užsidega maždaug trisdešimčiai sekundžių, o kartu rodomas pranešimas („Top up AdBlue: Starting impossible in x miles/km“ (Papildykite „ AdBlue“: užvedimas negalimas po x mylių / km) , kuriame likęs nuvažiuoti atstumas nurodomas myliomis arba kilometrais.
Rezer vinis lygis pasiektas; rekomenduojama papildyti kiek įmanoma greičiau.Šiuos pranešimus papildo rekomendacija nepilti daugiau nei 10 litrų „ AdBlue“.
1
Automobilio kontrolės prietaisai

34
Proace verso_LT_Chap01_instruments-de-bord_ed01-2019
Kai automobilis sustoja dėl "AdBlue®" trūkumo
Įjungus uždegimo kontaktą ima mirksėti ši lemputė, kartu įsijungia garsinis signalizatorius ir pasirodo pranešimas "Top up emissions additive: Starting prevented".Skysčio "AdBlue®" bakelis tuščias: reglamentuoto užvedimo blokavimo įtaisas ima veikti ir neleidžia užvesti variklio.
Norėdami paleisti variklį nedelsdami susisiekite su Toyota atstovu arba kitu kvalifikuotu specialistu.Jei šį papildymą atliekate patys, būtinai į bakelį įpilkite minimalų kiekį - 3,8 litro skysčio "AdBlue®".
Norėdami daugiau sužinoti apie "AdBlue®" ir SCR sistemą ir apie "AdBlue®" skysčio papildymą skaitykite atitinkamą skyrelį.
Likęs nuvažiuoti atstumas tarp 800 ir 100 kmLikęs nuvažiuoti atstumas yra mažesnis nei 100 km
Įjungus degimą, ši perspėjamoji lemputė ima degti, o kartu pasigirsta garsinis signalas (1 pyptelėjimas) ir rodomas pranešimas („Top up AdBlue: Starting impossible in x miles/km“ (Papildykite „ AdBlue“: užvedimas negalimas po x mylių / km) , kuriame likęs nuvažiuoti atstumas nurodomas myliomis arba kilometrais.
Kol nepapildysite iki reikiamo lygio, važiuojant garsinis signalas ir pranešimo rodymas bus į jungiami kas 100 km. Būtina papildyti kiek įmanoma anksčiau ir prieš ištuštėjant bakeliui, kitaip variklio užvesti negalėsite.
Įjungus degimą, ši perspėjamoji lemputė ima mirksėti, o kartu pasigirsta garsinis signalas (1 pyptelėjimas) ir rodomas pranešimas („Top up AdBlue: Starting impossible in x miles/km“ (Papildykite „ AdBlue“: užvedimas negalimas po x mylių / km) , kuriame likęs nuvažiuoti atstumas nurodomas myliomis arba kilometrais.
Kol nepapildysite iki reikiamo lygio, važiuojant garsinis signalas ir pranešimo rodymas bus į jungiami kas 10 km. Būtina papildyti kiek įmanoma anksčiau ir prieš ištuštėjant bakeliui, kitaip variklio užvesti negalėsite.
Automobilio kontrolės prietaisai

278

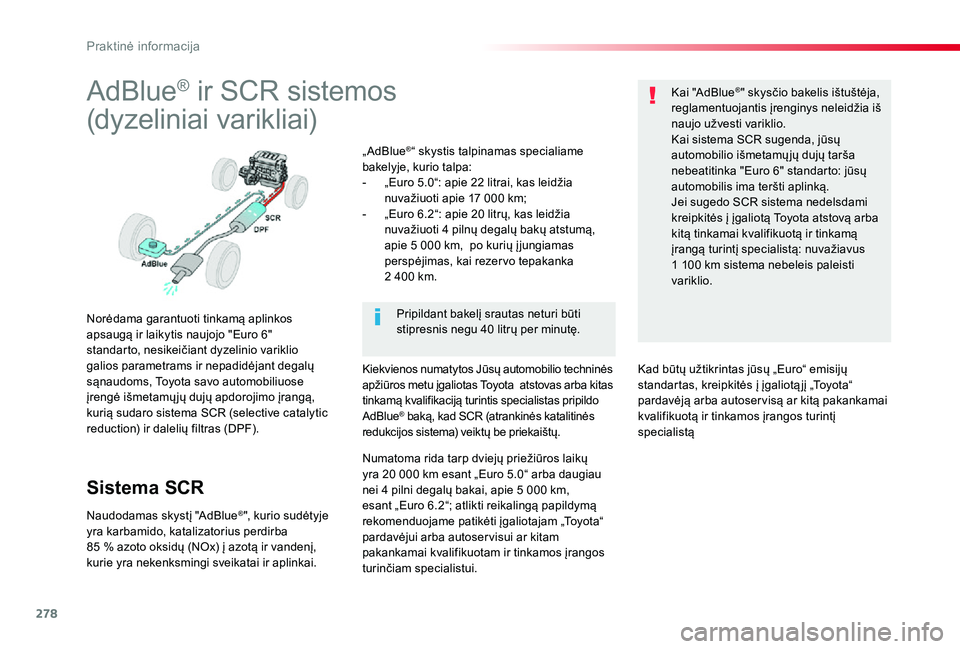

AdBlue® ir SCR sistemos
(dyzeliniai varikliai)
Norėdama garantuoti tinkamą aplinkos apsaugą ir laikytis naujojo "Euro 6" standarto, nesikeičiant dyzelinio variklio galios parametrams ir nepadidėjant degalų sąnaudoms, Toyota savo automobiliuose įrengė išmetamų jų dujų apdorojimo įrangą, kurią sudaro sistema SCR (selective catalytic reduction) ir dalelių filtras (DPF).
Sistema SCR
Naudodamas skystį "AdBlue®", kurio sudėtyje yra karbamido, katalizatorius perdirba 85 % azoto oksidų (NOx) į azotą ir vandenį, kurie yra nekenksmingi sveikatai ir aplinkai.
„ AdBlue®“ skystis talpinamas specialiame bakelyje, kurio talpa: - „Euro 5.0“: apie 22 litrai, kas leidžia nuvažiuoti apie 17 000 km; - „Euro 6.2“: apie 20 litrų, kas leidžia nuvažiuoti 4 pilnų degalų bakų atstumą, apie 5 000 km, po kurių į jungiamas perspėjimas, kai rezer vo tepakanka 2 400 km.
Kiekvienos numatytos Jūsų automobilio techninės apžiūros metu įgaliotas Toyota atstovas arba kitas tinkamą kvalifikaciją turintis specialistas pripildo AdBlue® baką, kad SCR (atrankinės katalitinės redukcijos sistema) veiktų be priekaištų.
Kai "AdBlue®" skysčio bakelis ištuštėja, reglamentuojantis įrenginys neleidžia iš naujo užvesti variklio.Kai sistema SCR sugenda, jūsų automobilio išmetamų jų dujų tarša nebeatitinka "Euro 6" standarto: jūsų automobilis ima teršti aplinką.Jei sugedo SCR sistema nedelsdami kreipkitės į įgaliotą Toyota atstovą arba kitą tinkamai kvalifikuotą ir tinkamą įrangą turintį specialistą: nuvažiavus 1 100 km sistema nebeleis paleisti variklio.
Pripildant bakelį srautas neturi būti stipresnis negu 40 litrų per minutę.
Numatoma rida tarp dviejų priežiūros laikų yra 20 000 km esant „Euro 5.0“ arba daugiau nei 4 pilni degalų bakai, apie 5 000 km, esant „Euro 6.2“; atlikti reikalingą papildymą rekomenduojame patikėti įgaliotajam „Toyota“ pardavėjui arba autoser visui ar kitam pakankamai kvalifikuotam ir tinkamos įrangos turinčiam specialistui.
Kad būtų užtikrintas jūsų „Euro“ emisijų standartas, kreipkitės į įgaliotą jį „Toyota“ pardavėją arba autoser visą ar kitą pakankamai kvalifikuotą ir tinkamos įrangos turintį specialistą
Praktinė informacija
