TOYOTA PROACE VERSO 2019 Manuale duso (in Italian)

180
Proace_Verso_IT_Chap05_securite_ed01-2019

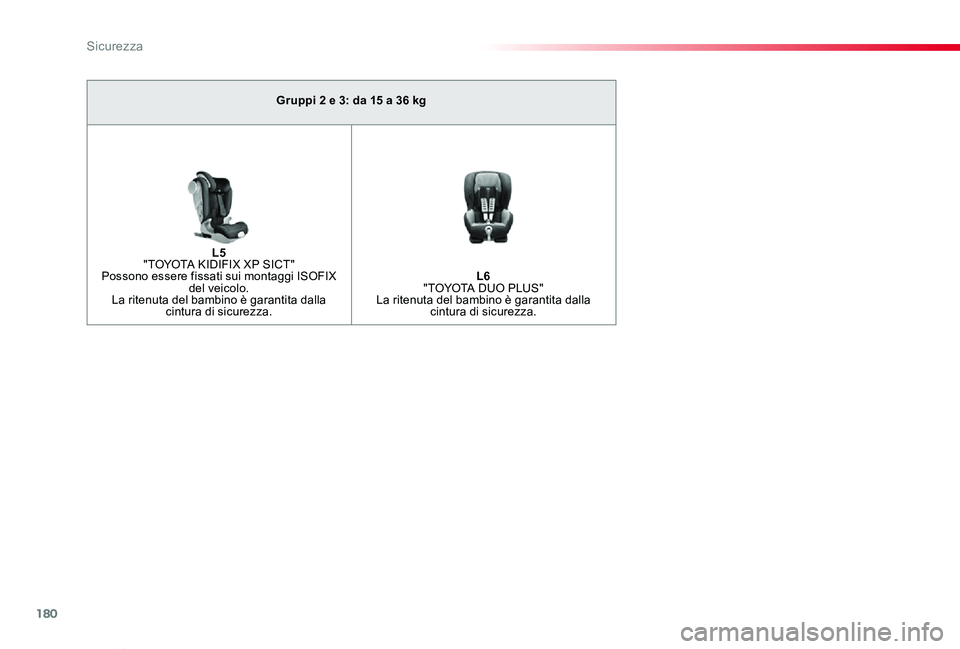

Gruppi 2 e 3: da 15 a 36 kg
L5 "TOYOTA KIDIFIX XP SICT" Possono essere fissati sui montaggi ISOFIX del veicolo.La ritenuta del bambino è garantita dalla cintura di sicurezza.
L6 "TOYOTA DUO PLUS"La ritenuta del bambino è garantita dalla cintura di sicurezza.
Sicurezza

181
Proace_Verso_IT_Chap05_securite_ed01-2019

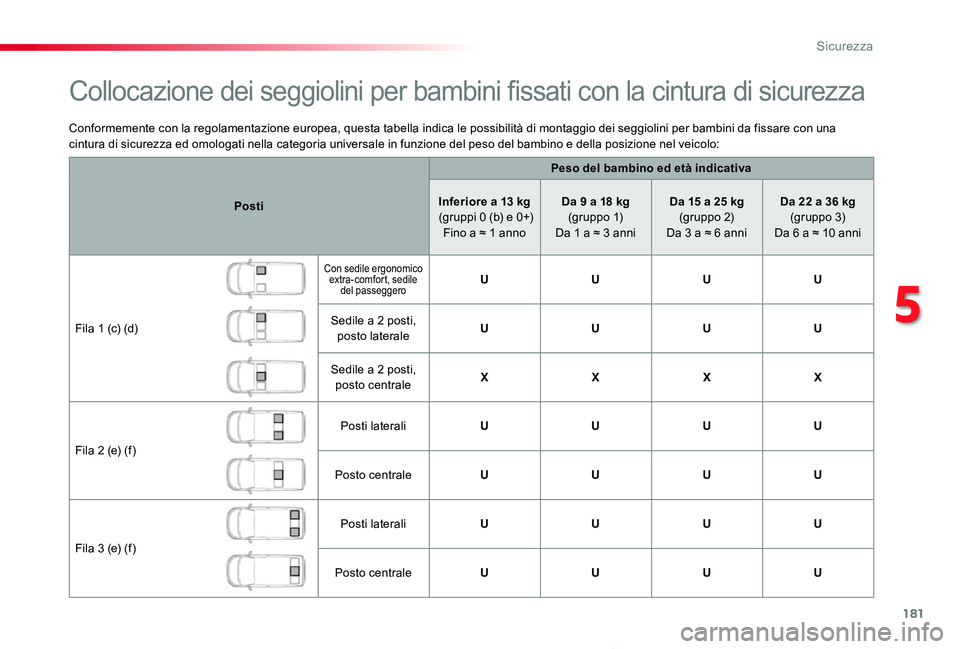

Conformemente con la regolamentazione europea, questa tabella indica le possibilità di montaggio dei seggiolini per bambini da fissare con una cintura di sicurezza ed omologati nella categoria universale in funzione del peso del bambino e della posizione nel veicolo:
Posti
Peso del bambino ed età indicativa
Inferiore a 13 kg (gruppi 0 (b) e 0+)Fino a ≈ 1 anno
Da 9 a 18 kg (g r u p p o 1)Da 1 a ≈ 3 anni
Da 15 a 25 kg (gr uppo 2)Da 3 a ≈ 6 anni
Da 22 a 36 kg (gr uppo 3)Da 6 a ≈ 10 anni
Fila 1 (c) (d)
Con sedile ergonomico extra-comfort, sedile del passeggeroUUUU
Sedile a 2 posti, posto lateraleUUUU
Sedile a 2 posti, posto centraleXXXX
Fila 2 (e) (f)
Posti lateraliUUUU
Posto centraleUUUU
Fila 3 (e) (f)
Posti lateraliUUUU
Posto centraleUUUU
Collocazione dei seggiolini per bambini fissati con la cintura di sicurezza
5
Sicurezza

182
Proace_Verso_IT_Chap05_securite_ed01-2019

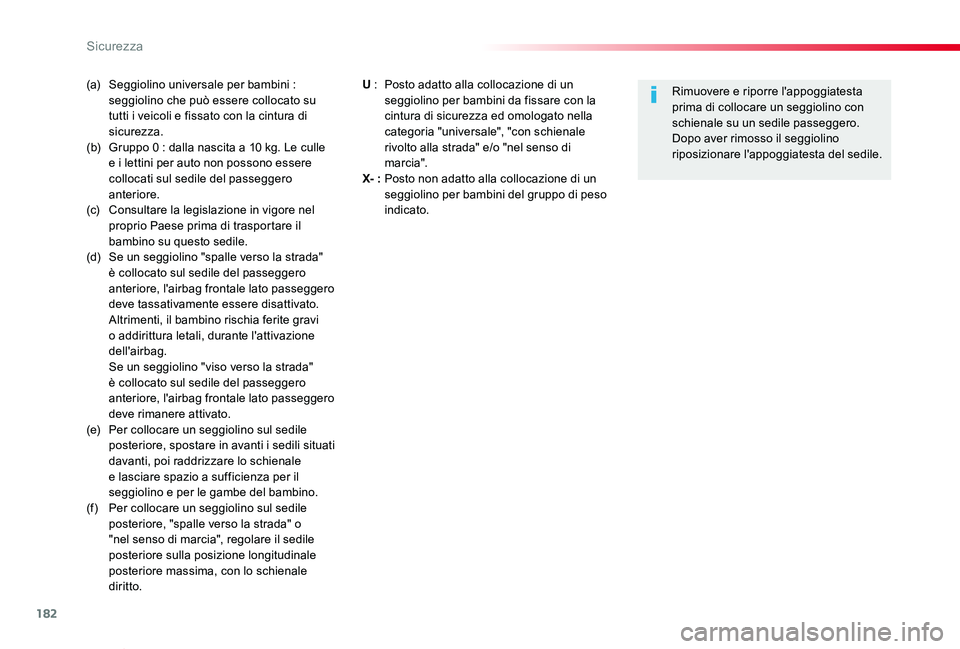

(a) Seggiolino universale per bambini : seggiolino che può essere collocato su tutti i veicoli e fissato con la cintura di sicurezza.(b) Gruppo 0 : dalla nascita a 10 kg. Le culle e i lettini per auto non possono essere collocati sul sedile del passeggero anteriore.(c) Consultare la legislazione in vigore nel proprio Paese prima di trasportare il bambino su questo sedile.(d) Se un seggiolino "spalle verso la strada" è collocato sul sedile del passeggero anteriore, l'airbag frontale lato passeggero deve tassativamente essere disattivato. Altrimenti, il bambino rischia ferite gravi o addirittura letali, durante l'attivazione dell'airbag. Se un seggiolino "viso verso la strada" è collocato sul sedile del passeggero anteriore, l'airbag frontale lato passeggero deve rimanere attivato.(e) Per collocare un seggiolino sul sedile posteriore, spostare in avanti i sedili situati davanti, poi raddrizzare lo schienale e lasciare spazio a sufficienza per il seggiolino e per le gambe del bambino.(f) Per collocare un seggiolino sul sedile posteriore, "spalle verso la strada" o "nel senso di marcia", regolare il sedile
posteriore sulla posizione longitudinale posteriore massima, con lo schienale diritto.
Rimuovere e riporre l'appoggiatesta prima di collocare un seggiolino con schienale su un sedile passeggero.Dopo aver rimosso il seggiolino riposizionare l'appoggiatesta del sedile.
U : Posto adatto alla collocazione di un seggiolino per bambini da fissare con la cintura di sicurezza ed omologato nella categoria "universale", "con schienale rivolto alla strada" e/o "nel senso di marcia".X- : Posto non adatto alla collocazione di un seggiolino per bambini del gruppo di peso indicato.
Sicurezza

183
Proace_Verso_IT_Chap05_securite_ed01-2019

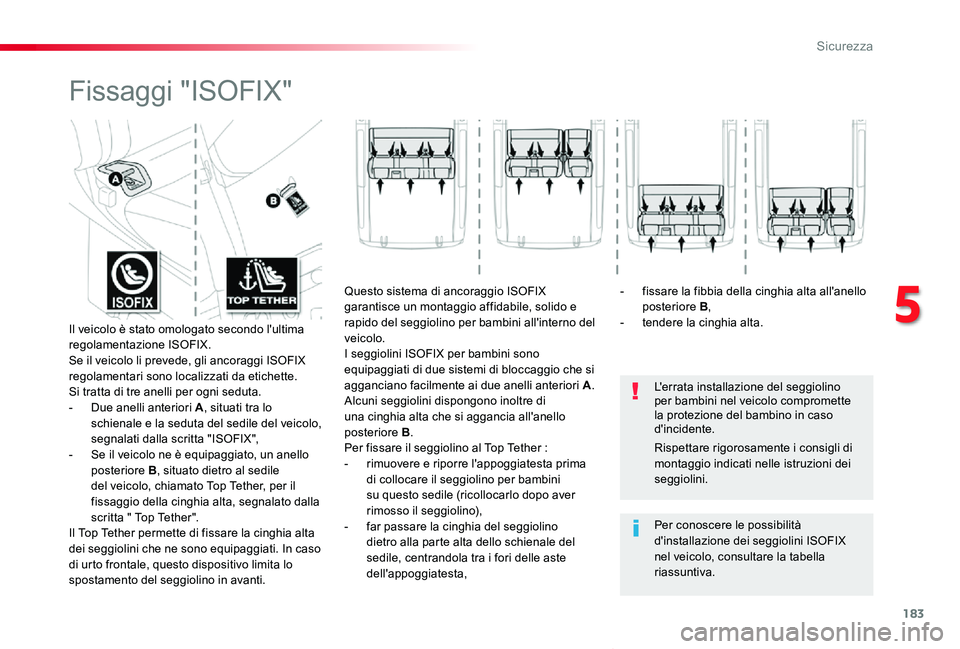

Fissaggi "ISOFIX"
L'errata installazione del seggiolino per bambini nel veicolo compromette la protezione del bambino in caso d'incidente.
Per conoscere le possibilità d'installazione dei seggiolini ISOFIX nel veicolo, consultare la tabella riassuntiva.
Rispettare rigorosamente i consigli di montaggio indicati nelle istruzioni dei seggiolini.
Il veicolo è stato omologato secondo l'ultima regolamentazione ISOFIX.Se il veicolo li prevede, gli ancoraggi ISOFIX regolamentari sono localizzati da etichette.Si tratta di tre anelli per ogni seduta.- Due anelli anteriori A, situati tra lo schienale e la seduta del sedile del veicolo, segnalati dalla scritta "ISOFIX",- Se il veicolo ne è equipaggiato, un anello posteriore B, situato dietro al sedile del veicolo, chiamato Top Tether, per il fissaggio della cinghia alta, segnalato dalla scritta " Top Tether".Il Top Tether permette di fissare la cinghia alta
dei seggiolini che ne sono equipaggiati. In caso di urto frontale, questo dispositivo limita lo spostamento del seggiolino in avanti.
Questo sistema di ancoraggio ISOFIX garantisce un montaggio affidabile, solido e rapido del seggiolino per bambini all'interno del veicolo.I seggiolini ISOFIX per bambini sono equipaggiati di due sistemi di bloccaggio che si agganciano facilmente ai due anelli anteriori A.Alcuni seggiolini dispongono inoltre di una cinghia alta che si aggancia all'anello posteriore B.Per fissare il seggiolino al Top Tether :- rimuovere e riporre l'appoggiatesta prima di collocare il seggiolino per bambini su questo sedile (ricollocarlo dopo aver rimosso il seggiolino),- far passare la cinghia del seggiolino dietro alla parte alta dello schienale del
sedile, centrandola tra i fori delle aste dell'appoggiatesta,
- fissare la fibbia della cinghia alta all'anello posteriore B,- tendere la cinghia alta.
5
Sicurezza

184
Proace_Verso_IT_Chap05_securite_ed01-2019
Seggiolini ISOFIX raccomandati da Toyota
Toyota propone una gamma di seggiolini per bambini ISOFIX commercializzati e omologati per i veicoli.Per installare e rimuovere il veicolo, consultare anche le istruzioni per l'installazione del produttore del seggiolino.
"TOYOTA GO + BABYSAFE PLUS" e base ISOFIX (classe di misura : E)
Gruppo 0+ : dalla nascita a 13 kg
Si colloca "spalle verso la strada" con una base ISOFIX che si aggancia agli anelli A.La base comporta un'asta, regolabile in altezza, che si appoggia sul pianale del veicolo.
Questo seggiolino può essere fissato anche con una cintura di sicurezza. In questo caso, sarà utilizzata e agganciata solo la scocca al sedile del veicolo mediante la cintura di sicurezza a tre punti.
Sicurezza

185
Proace_Verso_IT_Chap05_securite_ed01-2019
TOYOTA DUO PLUS(classe di dimensione B1)
Gruppo 1 : da 9 a 18 kg
Si colloca unicamente in "senso di marcia".Si aggancia agli anelli A e all'anello B, chiamato TOP TETHER, con una cinghia alta.3 posizioni d'inclinazione della scocca : posizione seduta, di riposo e sdraiata.Questo seggiolino può essere utilizzato anche sui sedili non equipaggiati di ancoraggi ISOFIX. In questo caso, è obbligatoriamente agganciato al sedile del veicolo mediante la cintura di sicurezza a tre punti. Regolare il sedile anteriore del veicolo in modo che i piedi del bambino non tocchino lo schienale.
5
Sicurezza

186
Proace_Verso_IT_Chap05_securite_ed01-2019

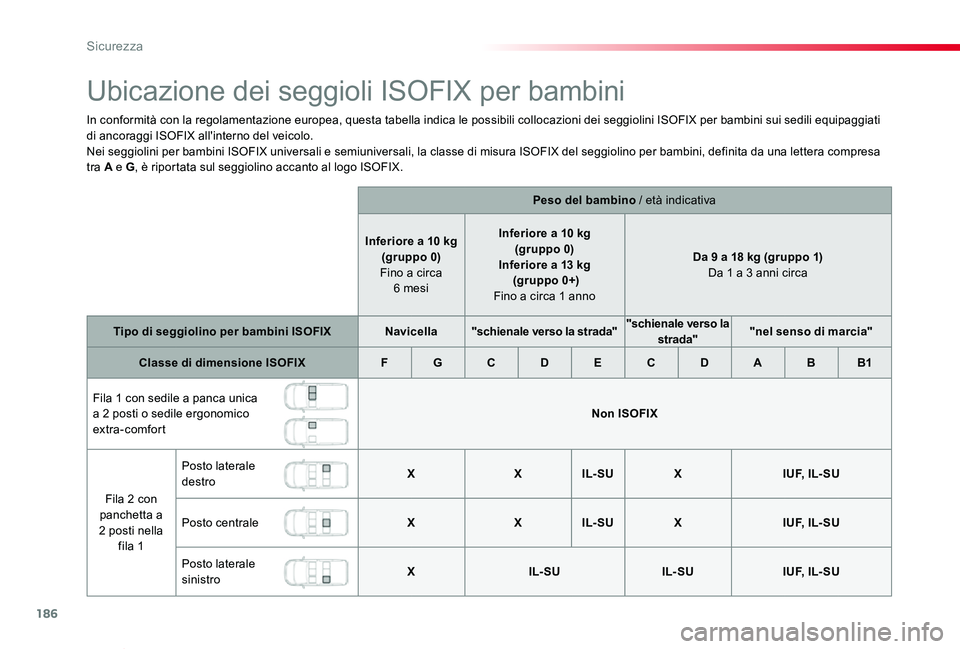

Ubicazione dei seggioli ISOFIX per bambini
In conformità con la regolamentazione europea, questa tabella indica le possibili collocazioni dei seggiolini ISOFIX per bambini sui sedili equipaggiati di ancoraggi ISOFIX all'interno del veicolo.Nei seggiolini per bambini ISOFIX universali e semiuniversali, la classe di misura ISOFIX del seggiolino per bambini, definita da una lettera compresa tra A e G, è riportata sul seggiolino accanto al logo ISOFIX.
Peso del bambino / età indicativa
Inferiore a 10 kg(gruppo 0) Fino a circa 6 mesi
Inferiore a 10 kg(gruppo 0) Inferiore a 13 kg (gruppo 0+) Fino a circa 1 anno
Da 9 a 18 kg (gruppo 1) Da 1 a 3 anni circa
Tipo di seggiolino per bambini ISOFIXNavicella"schienale verso la strada""schienale verso la strada""nel senso di marcia"
Classe di dimensione ISOFIXFGCDECDABB1
Fila 1 con sedile a panca unica a 2 posti o sedile ergonomico extra-comfortNon ISOFIX
Fila 2 con panchetta a 2 posti nella fila 1
Posto laterale destroXXIL- SUXI U F, I L - S U
Posto centraleXXIL- SUXI U F, I L - S U
Posto laterale sinistroXIL- SUIL- SUI U F, I L - S U
Sicurezza

187
Proace_Verso_IT_Chap05_securite_ed01-2019

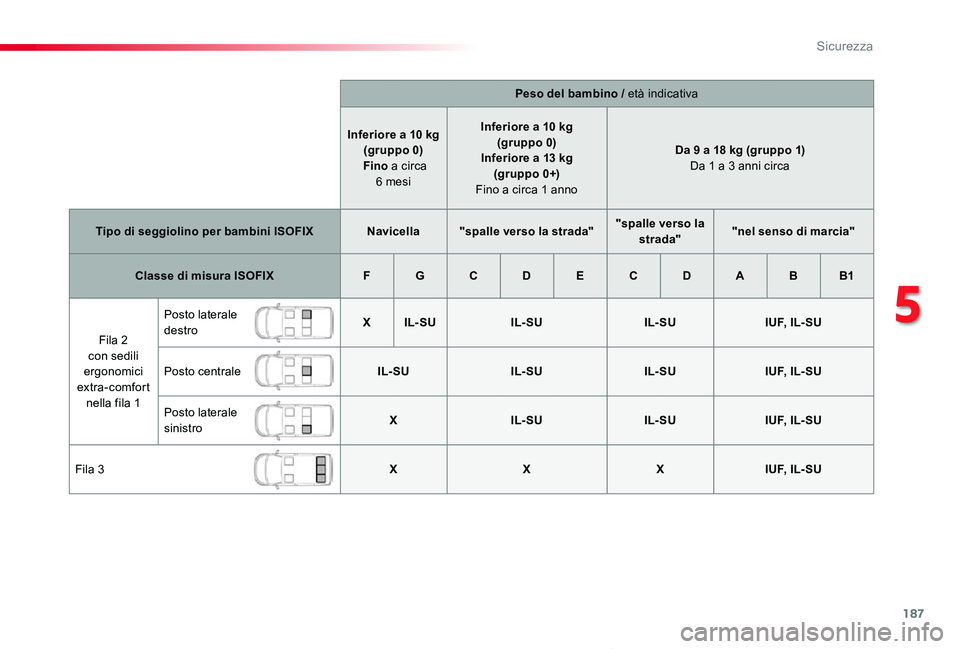

Peso del bambino / età indicativa
Inferiore a 10 kg(gruppo 0) Fino a circa 6 mesi
Inferiore a 10 kg(gruppo 0)Inferiore a 13 kg (gruppo 0+) Fino a circa 1 anno
Da 9 a 18 kg (gruppo 1) Da 1 a 3 anni circa
Tipo di seggiolino per bambini ISOFIXNavicella"spalle verso la strada""spalle verso la strada""nel senso di marcia"
Classe di misura ISOFIXFGCDECDABB1
Fila 2 con sedili ergonomici extra-comfort nella fila 1
Posto laterale destroXIL- SUIL- SUIL- SUI U F, I L - S U
Posto centraleIL- SUIL- SUIL- SUI U F, I L - S U
Posto laterale sinistroXIL- SUIL- SUI U F, I L - S U
Fila 3XXXI U F, I L - S U
5
Sicurezza

188
Proace_Verso_IT_Chap05_securite_ed01-2019

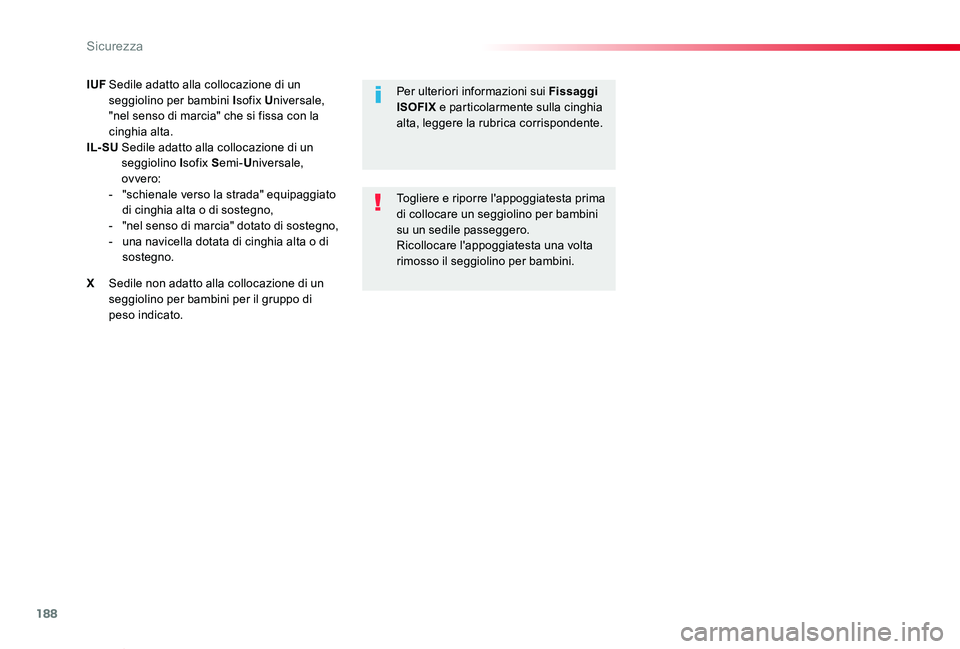

IUF Sedile adatto alla collocazione di un seggiolino per bambini Isofix Universale, "nel senso di marcia" che si fissa con la cinghia alta.IL- SU Sedile adatto alla collocazione di un seggiolino Isofix Semi-Universale, ov vero:- "schienale verso la strada" equipaggiato di cinghia alta o di sostegno,- "nel senso di marcia" dotato di sostegno,- una navicella dotata di cinghia alta o di
sostegno.
X Sedile non adatto alla collocazione di un seggiolino per bambini per il gruppo di peso indicato.
Togliere e riporre l'appoggiatesta prima di collocare un seggiolino per bambini su un sedile passeggero.Ricollocare l'appoggiatesta una volta rimosso il seggiolino per bambini.
Per ulteriori informazioni sui Fissaggi ISOFIX e particolarmente sulla cinghia alta, leggere la rubrica corrispondente.
Sicurezza

189
Proace_Verso_IT_Chap05_securite_ed01-2019

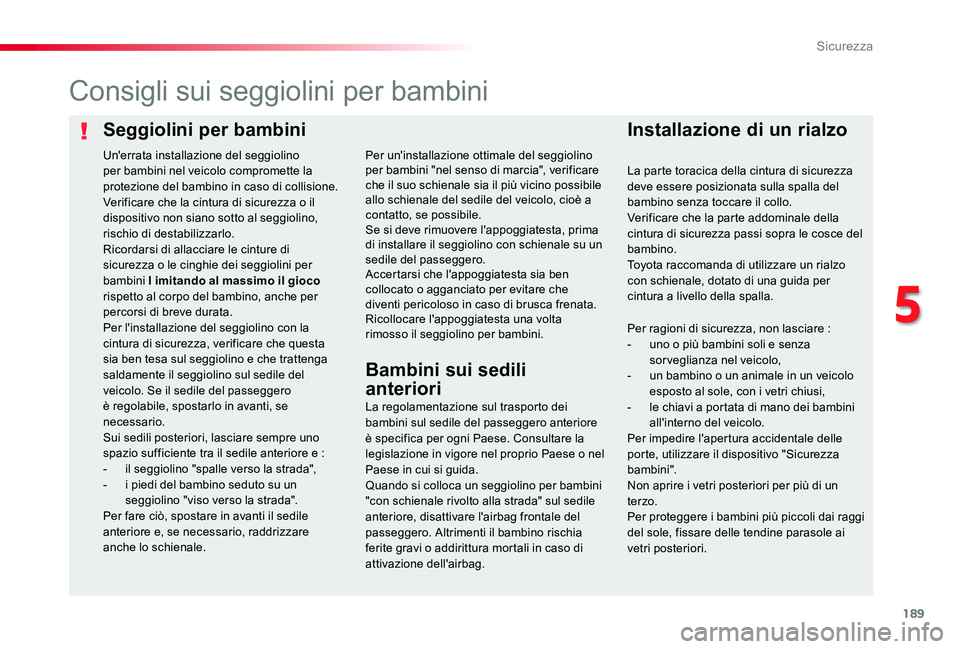

Seggiolini per bambiniInstallazione di un rialzo
Consigli sui seggiolini per bambini
La regolamentazione sul trasporto dei bambini sul sedile del passeggero anteriore è specifica per ogni Paese. Consultare la legislazione in vigore nel proprio Paese o nel Paese in cui si guida.Quando si colloca un seggiolino per bambini "con schienale rivolto alla strada" sul sedile anteriore, disattivare l'airbag frontale del passeggero. Altrimenti il bambino rischia ferite gravi o addirittura mortali in caso di attivazione dell'airbag.
Per un'installazione ottimale del seggiolino per bambini "nel senso di marcia", verificare che il suo schienale sia il più vicino possibile allo schienale del sedile del veicolo, cioè a contatto, se possibile.Se si deve rimuovere l'appoggiatesta, prima di installare il seggiolino con schienale su un sedile del passeggero.Accertarsi che l'appoggiatesta sia ben collocato o agganciato per evitare che diventi pericoloso in caso di brusca frenata.Ricollocare l'appoggiatesta una volta rimosso il seggiolino per bambini.
Un'errata installazione del seggiolino per bambini nel veicolo compromette la protezione del bambino in caso di collisione.Verificare che la cintura di sicurezza o il dispositivo non siano sotto al seggiolino, rischio di destabilizzarlo.
Ricordarsi di allacciare le cinture di sicurezza o le cinghie dei seggiolini per bambini l imitando al massimo il gioco rispetto al corpo del bambino, anche per percorsi di breve durata.Per l'installazione del seggiolino con la cintura di sicurezza, verificare che questa sia ben tesa sul seggiolino e che trattenga saldamente il seggiolino sul sedile del veicolo. Se il sedile del passeggero è regolabile, spostarlo in avanti, se necessario.Sui sedili posteriori, lasciare sempre uno spazio sufficiente tra il sedile anteriore e :- il seggiolino "spalle verso la strada",- i piedi del bambino seduto su un seggiolino "viso verso la strada".Per fare ciò, spostare in avanti il sedile anteriore e, se necessario, raddrizzare anche lo schienale.
Bambini sui sedili
anteriori
La parte toracica della cintura di sicurezza deve essere posizionata sulla spalla del bambino senza toccare il collo.Verificare che la parte addominale della cintura di sicurezza passi sopra le cosce del bambino.Toyota raccomanda di utilizzare un rialzo con schienale, dotato di una guida per cintura a livello della spalla.
Per ragioni di sicurezza, non lasciare :- uno o più bambini soli e senza sorveglianza nel veicolo,- un bambino o un animale in un veicolo esposto al sole, con i vetri chiusi,- le chiavi a portata di mano dei bambini all'interno del veicolo.Per impedire l'apertura accidentale delle porte, utilizzare il dispositivo "Sicurezza bambini".Non aprire i vetri posteriori per più di un terzo.Per proteggere i bambini più piccoli dai raggi del sole, fissare delle tendine parasole ai
vetri posteriori.
5
Sicurezza
